Паяльник своими руками в домашних условиях разными способами

Устройства для регулировки

Цена паяльников с регулировкой температуры превышает цену обыкновенных устройств в несколько раз. Поэтому в некоторых случаях есть смысл купить хороший обыкновенный паяльник, а регулятор выполнить самому. Таким образом, управление паяльным оборудованием выполняется двумя способами контроля:

  • мощностью;
  • температурой.

Контроль температуры позволяет достичь более точных показателей, но реализовать проще управление мощностью. При этом регулятор можно выполнить независимым и подключать к нему различные приборы.

Универсальный стабилизатор

Паяльник с терморегулятором можно изготовить, используя заводского исполнения диммер или сконструировать по его аналогии самостоятельно. Диммер — это регулятор, с помощью которого изменяется мощность, подводимая к паяльнику. В сети 220 вольт протекает ток переменной величины с синусоидальной формой. Если этот сигнал обрезать, то на паяльник будет подаваться уже искажённая синусоида, а значит, изменится и величина мощности. Для этого перед нагрузкой в разрыв включается устройство, которое пропускает ток только в момент достижения сигналом определённой величины.

Диммеры различают по принципу действия. Они могут быть:

  • аналоговыми;
  • импульсными;
  • комбинированными.

Схема диммера реализуется с использованием различных радиокомпонентов: тиристоров, симисторов, специализированных микросхем. Самая несложная модель диммера выпускается с механической ручкой регулятора. Принцип действия модели основан на изменении сопротивления в цепи. По сути, это тот же самый реостат. Диммеры на симисторах обрезают передний фронт входного напряжения. Контроллеры используют в своей работе сложную электронную схему понижения напряжения.

Индукционная паяльная станция своими руками

Изготовление индукционного паяльника своими руками — дело не особенно сложное и затратное. Но оно имеет несколько недостатков. Во-первых, мощность и эффективность данного устройства будут невелики. Во-вторых, прибор не будет иметь большого количества дополнительных функций и регулировок, как это могло быть с заводским вариантом. Поэтому наиболее приемлемым вариантом является покупка дешевого китайского аналога.


Стержень из меди

Если же все-таки имеется желание сделать паяльник самому, то нужно выполнять действия по данному алгоритму:

  • подобрать подходящую трубку, которая будет выполнять функции корпуса.
  • встроить в нее трубку из металла меньшего диаметра. На нее будет наматываться импровизированная катушка.

Вам это будет интересно Особенности обжимных клещей


Стержень и корпус

медной проволокой диаметром около 1 мм сделать примерно 12 витков.

Важно: Витки не должны соприкасаться

  • стержень и катушку покрывают слоем изоляции.
  • в трубку встраивают медный прут, который будет выполнять функции жала.
  • для питания применяют любой трансформатор, понижающий напряжение.


Вариант самодельного паяльника

Как пользоваться паяльником

Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.

  • Какое автокресло выбрать для ребенка
  • Прикуриватель ВАЗ 2109
  • Как подключить ФМ модулятор к автомагнитоле через прикуриватель
  • Как подсоединить прикуриватель

Паяльник своими руками

Существует масса способов изготовления самодельных низковольтных паяльников. Сделать 12 вольтовый прибор своими руками вполне возможно практически без особых финансовых затрат. Прежде, чем приступить к изготовлению паяльного инструмента, надо подготовить соответствующие материалы и инструмент.


Схема строения минипаяльника 12в

Материалы

  • медная проволока 40 х 1,5 мм;
  • трубка из тонкой жести или корпус металлической 4-х цветной шариковой ручки;
  • нихромовая проволока;
  • деревянная ручка с отверстием, равным внешнему диаметру трубки;
  • подложка печатной платы или медная фольга;
  • электрошнур;
  • канцелярский силикатный клей;
  • тальк или детская присыпка.

Инструмент

  • пассатижи;
  • салфетки или ветошь;
  • пинцет;
  • надфиль;
  • кусачки;
  • шпатель;
  • понижающий трансформатор 220/12 в;
  • бытовой обогреватель с электрической спиралью или кухонная газовая плита.

Порядок действий по сборке паяльника

  1. Конец отрезка медной проволоки стачивают надфилем с двух сторон в виде конуса с углом 400.
  2. Щёчки острия лудят.


Жало НП

  1. Силикатный клей смешивают с тальком до получения вязкой клейкой электроизоляционной массы.
  2. Жало оборачивают медной фольгой таким образом, чтобы оставалось острие проволоки длиной 10 мм.
  3. Полученную медную трубку покрывают клейкой массой.
  4. Затем электроизоляционное покрытие подвергают тепловой обработке над обогревателем или пламенем газовой конфорки. Можно обойтись термофеном.
  5. После керамизации изоляции стержень обматывают нихромовой проволокой плотными витками в один слой.
  6. Процесс покрытия вязким веществом повторяют.
  7. Один конец проводника заворачивают к противоположному торцу трубки. Его тоже покрывают клейким составом и нагревают до полного затвердения.
  8. Цилиндр продевают в кожух так, чтобы он плотно удерживался в корпусе паяльника.
  9. В свою очередь, кожух закрепляют в деревянной ручке, продев сквозь неё выводы нихромовой спирали.
  10. Сетевой шнур с одной стороны соединяют с нихромовой проволокой, с другой стороны – крепят к клеммам понижающего трансформатора или другому источнику тока 12 в.
  11. Вилку трансформатора вставляют в розетку. Остаётся дождаться прогрева жала до уровня температуры плавления припоя.


Сечение нагревательного элемента

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и, подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

Рис. 4: определение нагрева опытным путем

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

  • Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
  • Электрическая дрель и сверла различного диаметра для высверливания отверстий.
  • Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
  • Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
  • Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
  • Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
  • Блок питания на 12В, чтобы сделать мини паяльник.
  • Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

  • Просверлите в торце деревянной заготовки два несквозных отверстия – в одном из них будет размещаться жало, а другом разъем питания.

    Рис. 5: просверлите отверстия в торцах

  • На уровне конца торцевого отверстия под разъем питания просверлите с двух боков отверстия меньшего диаметра. Лучше расположить их под наклоном, так как затем в них нужно будет протянуть питающие провода.

    Рис. 6: высверлите отверстия по бокам

  • От просверленных отверстий для вывода проводников электрического тока до отверстия установки нагревательного стержня вырежьте углубления и поместите в них провода от разъема.

    Рис. 7: поместите провода от разъема

  • Отрежьте из толстой медной проволоки, около 2,5мм в диаметре, заготовку под жало.
  • При помощи алебастровой смеси установите нагревательный стержень для паяльника в отверстие и дождитесь засыхания раствора до плотного состояния. Как правило, это занимает всего пару минут.

    Рис. 8: зафиксируйте жало

  • Наденьте на стержень кусок стеклотканевой изоляции и зафиксируйте при помощи скрутки медных проводов.
  • Намотайте на стеклотканевую трубку нагревательную спираль и прикрепите ее к выводам.

    Рис. 9: намотайте нихромовую проволоку

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Рис. 10: готовый миниатюрный паяльник

Набор для сборки

Существуют специальные наборы для сборки паяльных станций. Один такой набор предлагает собрать цифровую станцию на базе контроллера Atmega 328P.

  • контроллер Atmega328p;
  • LCD с размерами 16х2;
  • ОУ: LM358;
  • оптическая развязка: MOC3063;
  • мосфеты IRFZ44N ( 2 шт.);
  • симистор: BT138;
  • стабилизатор;
  • потенциометры 10кОм;
  • подстроечные резисторы 10кОм.

В комплект также входят два светодиода, резонатор 16 Мгц, SMD резисторы и конденсатор емкостью 1 мкф. Неполный будет паяльный работ без переключателей, гнезда GX16 5 и 8 пин, импульсного блока питания на 24 Вольта.

Схема и печатная плата

Таким образом, при знании законов радиофизики изготовление паяльной станции своими руками не составит особого труда. Более того, при подборе качественных компонентов можно добиться отличных результатов.

Паяльный фен, контактная станция и другие самодельные приборы будут служить очень долго и, в отличие от китайских аналогов, будут работать в том температурном режиме, который нужен.

Вариант №2 – Новый взгляд на шариковую ручку

С одной стороны, оригинальная, а с другой – вполне простая вариация самодельного прибора. Мы снова-таки берём источник сопротивления, только в этот раз нам понадобится не ПЭВ-резистор (как для первого типа изделия), а МЛТ. Рекомендуемые параметры: R=10 Ом, P=0.5 Вт.

Кроме него, нужно подготовить:

  • шариковую ручку (подойдёт самая обычная);
  • текстолитовую пластину (2-стороннюю);
  • проволоку из меди (1 мм в диаметре);
  • проволоку из стали (максимальный диаметр – 0,8 мм). Материал должен иметь оптимальную мягкость – не деформироваться сам
  • по себе, но при этом, чтобы ему с помощью усилия можно было придать нужную форму;
  • проводки для подведения электричества.

Процесс изготовления поэтапно:

Убираем лакокрасочное покрытие с внешней стороны резистора. Если покрытие не хочет сниматься, слегка нагреваем резистор. Срезаем проволоку с одной стороны цилиндрической части резистора и проделываем вместо неё отверстие для нашего медного прута.

Выгибаем проволоку из стали так, чтобы она получила форму ручки. Создаём крепёжный участок с кольцом, диаметром, аналогичным тому, что мы выпилили на чашке. Из текстолитовой пластины вырезаем плату (пример внешнего вида показан на снимке).

Собираем конструкцию. Помещаем тонкое жало на подготовленный участок. При помощи специального материала (керамического) между жалом и тыльной частью резистора, формируем защитную прослойку. Это – необходимая мера, для того чтобы избежать риска прожигания детали.

Подключаем наш прибор к системе питания. Допустимые параметры: I=1 А, U=15 В.

Опять-таки, способ вполне доступный для реализации простому любителю. «Ингредиенты» можно достать из старой техники. При этом такие виды и комплектации самодельных паяльников без проблем смогут выпаивать детали поверхностного монтажа из стандартных печатных плат.

Испытания

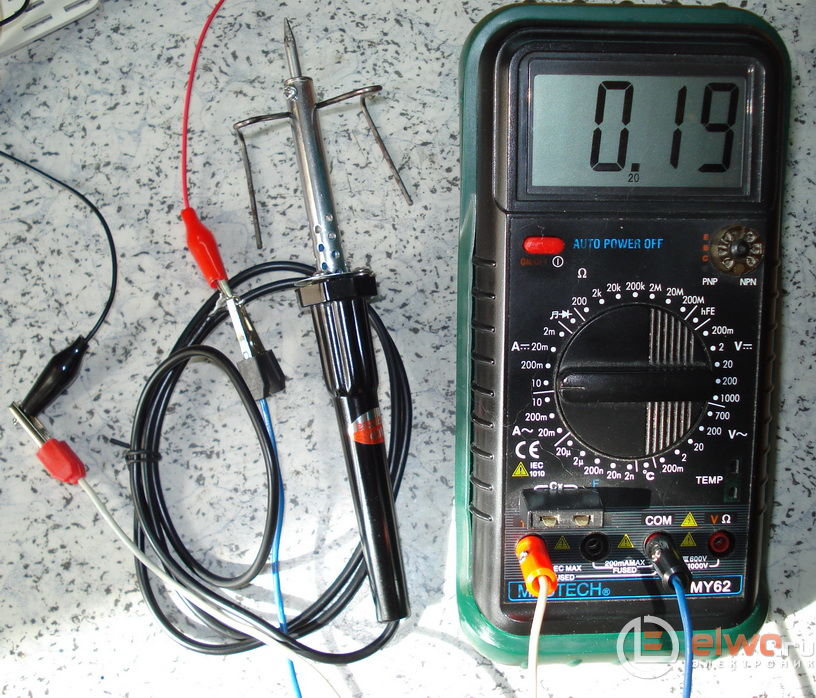

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения. Мощность 16 Вт.

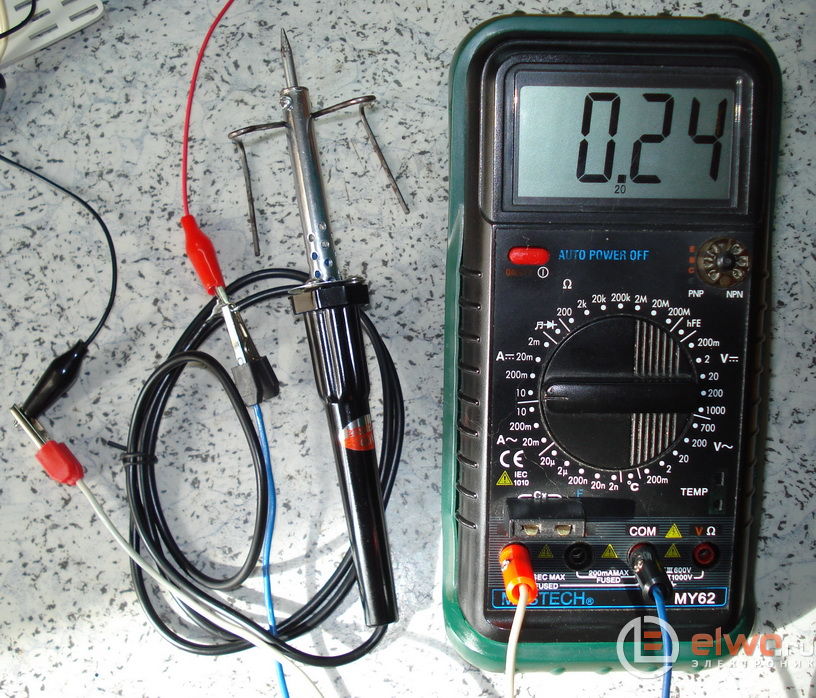

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

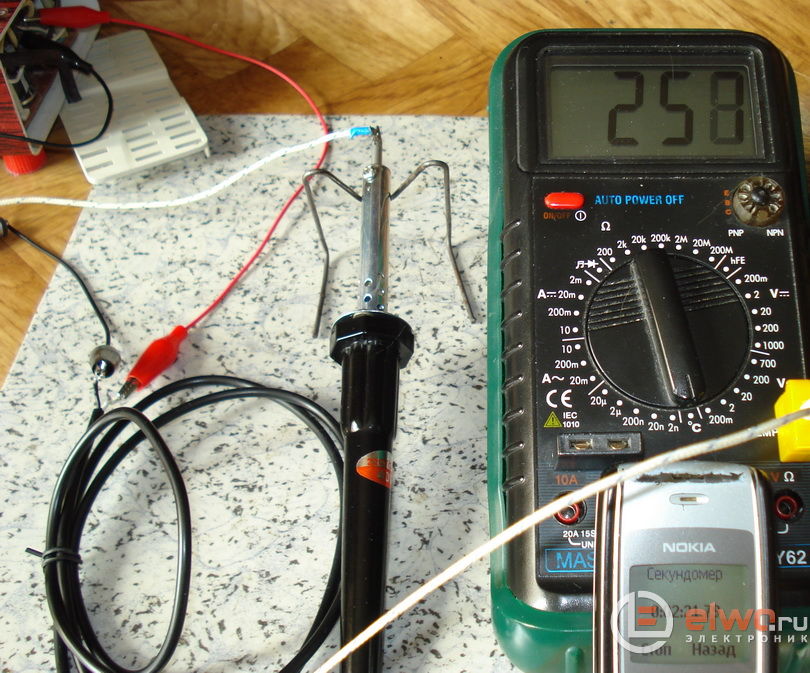

В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд

Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут

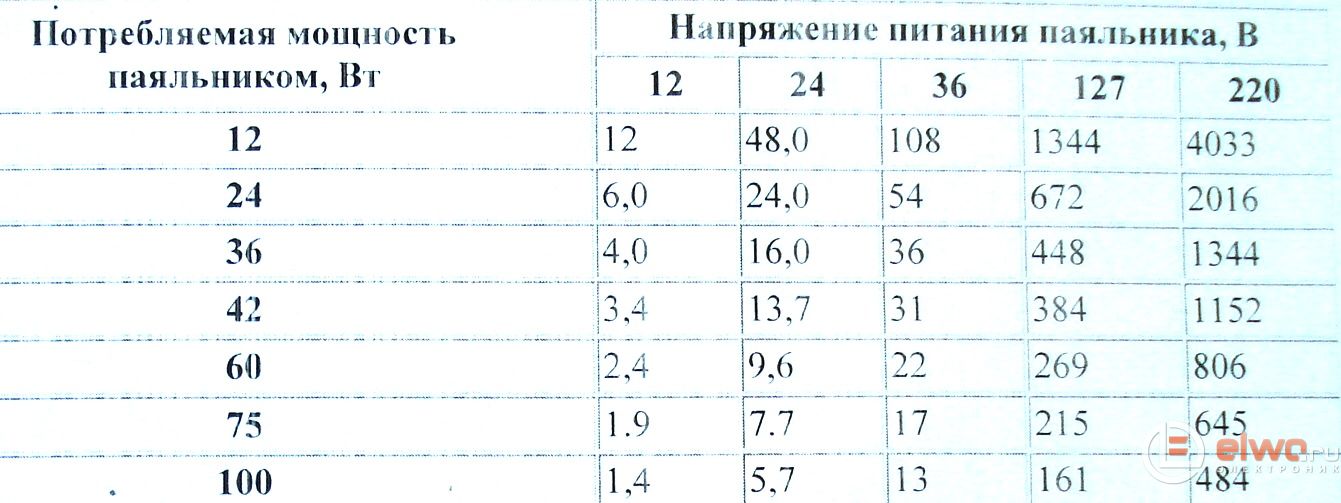

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор — Babay iz Barnaula.

Инструменты и материалы

Для сборки инфракрасного паяльника своими руками нам понадобится ряд деталей.

Автомобильный прикуриватель. Он чаще всего есть в наличии у большинства автомобилистов либо можно приобрести его в автомагазине. Он должен быть на 12 вольт.

Кнопка для включения нашего паяльника. Ее можно вынуть из какого-либо устройства дома или купить в магазине. Разновидностей кнопок и зажимов для них огромное множество. Они бывают лепестковые самофиксирующие (типа WAGO), с концами под пайку, с разъёмами «мама» / «папа». Выбор зависит от способа крепления проводов кнопки при установке. Если дома нет паяльника, то стоит выбрать кнопку с винтовыми зажимами под отвёртку. Также нужно, чтобы она была рассчитана на силу тока 16 ампер или больше. В противном случае кнопка быстро выйдет из строя. Либо можно вовсе обойтись без кнопки. Но стоит учесть, что в данном случае мы уже не сможем управлять ИК-паяльником произвольно в дальнейшем при работе.

Еще нам понадобятся следующие инструменты для работы:

  • ножовка, чтобы разрезать пластиковую трубу;
  • суперклей;
  • плоскогубцы для откручивания гайки на прикуривателе;
  • паяльник с оловом и канифолью, чтобы соединять провода на кнопке.

Когда приготовили все компоненты, можно начинать делать сам инфракрасный паяльник.

Самый простой

Пока не будем вдаваться в сложности. Допустим, нам нужен обычный паяльник на 220В без затей. Идем выбирать и видим, разница в ценах достигает 10 и более раз. Разбираемся – почему. Первое: нагреватель, нихромовый или керамический. Последний (не «альтернативный»!) практически вечен, но, если паяльник уронить на твердый пол, может расколоться. Жало паяльников на керамике обязательно несменное – значит, надо покупать новый. А нихромовый нагреватель, если паяльник не забывать включенным на ночь, служит более 10 лет; при эпизодическом пользовании – свыше 20. И в крайнем случае его можно перемотать.

Разница в цене сократилась теперь до 3-4 раз, в чем еще дело? В жале. Никелированное из меди со специальными присадками мало растворяется припоем и очень медленно пригорает в обойме паяльника, но стоит дорого. Латунное или бронзовое хуже греется, и паять им smd нельзя – температурный гистерезис никак не удается вогнать в норму вследствие много худшей, чем у меди, теплопроводности материала. Красномедное жало и съедается припоем, и довольно быстро распухает от окиси меди, но зато дешевле.

С обгоранием и распуханием красномедного жала можно бороться просто аккуратностью: окончив работу и дав паяльнику остыть, жало вынимают, обколачивают от окисла, постукивая о край стола, а канал обоймы паяльника продувают. С растворением припоем хуже: часто подтачивать жало неудобно и оно быстро срабатывается.

Сделать жало для паяльника из обычной красной меди в разы более стойким к действию расплавленного припоя можно, не заточив его рабочий конец, а проковав до нужной формы. Холодная медь отлично куется обычным слесарным молотком на наковальне настольных тисков. У автора этой статьи в древнем советском ЭПЦН-25 кованое жало сидит уже более 20 лет, хотя в работе этот паяльник бывает если не каждый день, то уж точно каждую неделю.

Что необходимо знать о паяльнике 12 вольт

Паяльник 12в обладает небольшим жалом, которым удобно паять самые тончайшие выводы микросхем. Корпус НП не заслоняет полный обзор радиодеталей на печатной плате или схемах различных гаджетов. При контакте с термочувствительным компонентом жало минипаяльника никогда не перегреет его.

В качестве источников питания для НП используют различные аккумуляторы: от автомобильной АКБ, батареи шуруповёрта, блока из батареек 18650 до обыкновенного адаптера 220/12 в.

Низковольтный паяльник настолько прост в изготовлении, что домашнему радиомастеру несложно будет сделать его самому. В то же время можно приобрести надёжный инструмент по оптимальной цене на радиорынке.

Паяльник из прикуривателя авто для smd деталей своими руками

Давно хотел себе купить паяльный фен, для пайки смд деталей, но потом увидел схему и решил попробовать сделать её. В итоге получился отличный и простой в эксплуатации паяльник.

А теперь немного поподробнее, вот схема будущего паяльника.

По этой схеме сделал на текстолите набросок платы и вытравил ее в хлорном железе.

  • После травления просверлил отверстия для деталей и начал собирать.
  • Нам понадобятся детали:
  • Переменный резистор 10 килоом 2 резистора на 51 килоом 1 резистор на 10 килоом Транзисторы IRFZ44 Микросхема UC3843 2 конденсатора на 0,1 мкф
  • Транзистор 2n2222

Ну и всё, приступаем к сборке.

Прикуриватель необходимо прикрутить к плате, я это сделал с помощью толстых, медных проводов.

Питание на такой паяльник, конечно же будет 12 вольт, но выходной ток должен быть минимум 20 ампер, то есть надо достаточно мощный блок питания.

Как показала практика работать с ним очень удобно, особенно выпаивать микросхемы и мелкие детали.

Вот небольшое видео.

Автор; Дмитрий Мязин

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Что необходимо знать о паяльнике 12 вольт

Паяльник 12в обладает небольшим жалом, которым удобно паять самые тончайшие выводы микросхем. Корпус НП не заслоняет полный обзор радиодеталей на печатной плате или схемах различных гаджетов. При контакте с термочувствительным компонентом жало минипаяльника никогда не перегреет его.

В качестве источников питания для НП используют различные аккумуляторы: от автомобильной АКБ, батареи шуруповёрта, блока из батареек 18650 до обыкновенного адаптера 220/12 в.

Низковольтный паяльник настолько прост в изготовлении, что домашнему радиомастеру несложно будет сделать его самому. В то же время можно приобрести надёжный инструмент по оптимальной цене на радиорынке.

Как правильно использовать инвертор

Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:

1. При запуске двигателя автомобиля инвертор должен быть выключен.

2. После включения инвертора следует подождать 10-15 секунд.

3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.

Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.

Изготовление

Для начала нужно разобрать прикуриватель. От него мы оставим только спираль и керамическую основу, куда устанавливается нагреватель.

Пора начинать собирать наш прибор.

  • Двухжильный провод делим на разные жилы для удобства и зачищаем провода примерно на 3 см. Затем все лишнее откусим, чтобы не мешало дальнейшей сборке.
  • На сам нагревательный элемент крепим провод, поджимая его керамическим изолятором. Главное при этом – следить, чтобы провод не касался при этом центрального проводника.
  • Вверху керамического изолятора будет торчать часть от винтового проводника. К нему крепим второй провод и поджимаем шайбой с гайкой.
  • Обматываем керамический изолятор изолентой до тех пор, пока он не начнёт плотно садиться в пластиковую трубку.
  • Трубку ПВХ отмеряем и отпиливаем. Размеры тут произвольные, главное, чтобы можно было удобно держать ее в руке.
  • После этого пропускаем провода внутри трубки. Затем намазываем изоленту на керамическом изоляторе суперклеем и сразу вставляем в трубку. Плотно прижимаем. На этом этапе сама ручка с нагревателем у нас готова.
  • Теперь нужно установить кнопку на корпус или зафиксировать ее на проводе – как вам больше нравится. Кнопка устанавливается в разрыв на проводе, паяльником припаиваются концы проводов и изолируются изолентой. В случае если у вас зажимные крепления, то провода нужно хорошо затянуть отвёрткой. Но если всё же кнопки нет, то надо просто накинуть провода на аккумулятор или прикрепить их к блоку питания.

После того как мы собрали устройство по предложенной схеме, стоит проверить. Для этого подключаем провода к аккумулятору или блоку питания 12 В, причём + или – значения в данном случае не имеют. Нажимаем кнопку и можем начинать процесс пайки.

Подключение паяльника 12 В

Источники питания 24 и 12 Вольт

Очень важно, чтобы соединение питающего шнура к источнику тока было наиболее безопасным. Для этого используют различные разъёмы, входящие плотно в гнёзда энергоблоков

В зависимости от конструкции НП, требуемых характеристик тока питания, видов источников электроэнергии используют вилки, зажимы, хомуты, штыревые наконечники или штекеры для автомобильного прикуривателя.

Так как минипаяльники не имеют автоматического регулирования нагрева, их надо периодически отключать. В противном случае прибор выйдет из строя. Чтобы быстро выключить паяльник, разъёмы питания должны быть удобны в этом отношении.

Устройство фена

Паяльную станцию в виде фена принято использовать для того, чтобы расплавлять или размягчать пластмассовое изделие, тонкий металл или олово. Подавать воздух высокой температуры представляется возможным только после его проходе через сильно разогретую спираль. Для того чтобы создать паяльный фен самостоятельно, потребуется внимательно ознакомиться с его конструкцией.

Составляющие конструкции паяльного фена:

  • нагреватель (специальный корпус-трубка);
  • крыльчатый вентилятор либо насос, который подает поток воздуха;
  • ручки, включателя, датчика температуры.

Иногда можно также использовать специальные насадки, позволяющие менять поток струи.

Схема управления

Рассмотрим принципиальную схему управления феном, которая питается от одного источника. Данный факт значительно упрощает эксплуатацию устройства.

Главным элементом данной схемы является стабилизатор параметрического типа, который собран на транзисторе VT1, стабилитронах D5, D6, D7 и сопротивлении R1. Данное устройство гарантирует стабильность напряжения паяльного фена, в то время когда напряжение источника может изменятся из-за регулировок воздушных потоков.

Для того чтобы изменить скорость вентилятора используется выключатель SA1, который имеет два положения – 8В и 12В.

Стабилитрон D8 и предохранитель FU1 осуществляют защиту от предельных напряжений. Когда напряжение поднимается до 15 Вольт, диод открывается и предохранитель перегорает.

Разберемся, почему в данной конструкции лучше всего использовать именно параметрический стабилизатор. При использовании переменного тока, пики напряжения способны достигать предельных значений. Это выведет из строя микросхему. Пример привести довольно просто. При напряжении в 30 Вольт (переменный ток) пик составит:

Окончательная сборка

Сборка самодельной паяльной станции осуществляется в несколько этапов. Вначале собирают нагревательный элемент. Он состоит из 5 спиралей и керамической изоляционной трубки. Керамическую трубку можно заимствовать из телевизора (линия задержки содержит как раз то, что нужно).

Затем наматывают спираль нагревательного элемента. Производить намотку будущей спирали лучше всего при помощи дрели.

Одной из самых сложных деталей конструкции является корпус нагревателя. Его принято собирать из стакана, трубы и шайбы.

Удивительно, но стакан с внешним диаметров 1,65 см. идеально подошел от старой литий-ионной батареи. Именно в такие корпусы заключают химическую начинку. Перед тем как разбирать батарею ноутбука, ее следует полностью разрядить. Для этого используют низкоомные мощные резисторы.

В качестве корпуса паяльного фена можно использовать бутылку от газировки объем 1 литр. Бутылка выбирался исходя из размеров вентилятора.

Подключение паяльника 12 В

Паяльник ЭПСН

Очень важно, чтобы соединение питающего шнура к источнику тока было наиболее безопасным. Для этого используют различные разъёмы, входящие плотно в гнёзда энергоблоков

В зависимости от конструкции НП, требуемых характеристик тока питания, видов источников электроэнергии используют вилки, зажимы, хомуты, штыревые наконечники или штекеры для автомобильного прикуривателя.

Так как минипаяльники не имеют автоматического регулирования нагрева, их надо периодически отключать. В противном случае прибор выйдет из строя. Чтобы быстро выключить паяльник, разъёмы питания должны быть удобны в этом отношении.

Самый простой

Пока не будем вдаваться в сложности. Допустим, нам нужен обычный паяльник на 220В без затей. Идем выбирать и видим, разница в ценах достигает 10 и более раз. Разбираемся – почему. Первое: нагреватель, нихромовый или керамический. Последний (не «альтернативный»!) практически вечен, но, если паяльник уронить на твердый пол, может расколоться. Жало паяльников на керамике обязательно несменное – значит, надо покупать новый. А нихромовый нагреватель, если паяльник не забывать включенным на ночь, служит более 10 лет; при эпизодическом пользовании – свыше 20. И в крайнем случае его можно перемотать.

Разница в цене сократилась теперь до 3-4 раз, в чем еще дело? В жале. Никелированное из меди со специальными присадками мало растворяется припоем и очень медленно пригорает в обойме паяльника, но стоит дорого. Латунное или бронзовое хуже греется, и паять им smd нельзя – температурный гистерезис никак не удается вогнать в норму вследствие много худшей, чем у меди, теплопроводности материала. Красномедное жало и съедается припоем, и довольно быстро распухает от окиси меди, но зато дешевле.

С обгоранием и распуханием красномедного жала можно бороться просто аккуратностью: окончив работу и дав паяльнику остыть, жало вынимают, обколачивают от окисла, постукивая о край стола, а канал обоймы паяльника продувают. С растворением припоем хуже: часто подтачивать жало неудобно и оно быстро срабатывается.

Сделать жало для паяльника из обычной красной меди в разы более стойким к действию расплавленного припоя можно, не заточив его рабочий конец, а проковав до нужной формы. Холодная медь отлично куется обычным слесарным молотком на наковальне настольных тисков. У автора этой статьи в древнем советском ЭПЦН-25 кованое жало сидит уже более 20 лет, хотя в работе этот паяльник бывает если не каждый день, то уж точно каждую неделю.

Можно ли заменить автомобильную зажигалку?

Хотя курение не так популярно, как раньше, автомобильные зажигалки вряд ли когда-нибудь появятся в ближайшее время. В течение многих лет некоторые автомобили поставлялись без прикуривателей, а другие включили в комплект поставки гнездо для аксессуаров с заглушкой вместо зажигалки, но идея отсоединения автомобильного прикуривателя все еще не завоевала популярность.

Проблема заключается в том, что даже если люди не используют автомобильные зажигалки для целей, для которых они были изначально спроектированы, слишком много портативных устройств полагаются на эту технологию в качестве фактического источника питания, чтобы полностью отказаться от нее.

USB может оказаться приемлемой заменой, потому что многие портативные устройства используют USB для передачи данных и питания. Вполне возможно, что USB-порты могут в конечном итоге обогнать прикуриватель и дополнительные разъемы в автомобилях, но так просто подключить USB-зарядное устройство к автомобильному прикуривателю, что производители автомобилей могут не решиться полностью принять такой тип изменений.

Будет ли работать шуруповерт от автомобильного аккумулятора

А вот для умелых ручек, совет, примененный на практике. Работа с аккумуляторным инструментом очень удобна по причине его отвязанности от розетки. Но в осеннее-зимнее время работа при низких температурах, не позволяет произвести большие объемы закручивательных работ, по причине быстрого разряда АКБ. Выход: берется автоаккумулятор, можно прямо с машиной, на крокодилах цепляется кабель (обязетельно медяшка многожильная, чем толще тем лучше, метро 10-12 длиной, но не от сварочного агрегата) и прицепляется к контактам электроинструмента внутри ручки, с применением скруток, скотча и т.д. по месту. Работать-непереработать, емкость автоаккумулятора позволяет работать два дня (опыт работы шуруповеротом, при сборе крыши и каркасного дома в целом, закручено за 2 дня более 700 саморезов, разного формата ), и какого-либо пагубного воздействия на последующий пуск автомобиля нет. Да есть конечна минус в плане мобильности, но крутящий момент практически постоянен, в отличи от стандартных АКБ которые еще и зарядить надо успеть, а тут еще электричество отключили, где зарядить то? Придумал не я, а отец мой электрик со стажем. Это чтобы я на перекуры не бегал пока штатные АКБ заряжаются. А так пришлось работать от темна до темна.

Выбор паяльника

Чтобы правильно сделать выбор паяльника, нужно ясно представлять, для каких работ он будет применяться. Мощность до 40 Вт вполне достаточна для НП на 12 вольт, чтобы паять соединения радиокомпонентов.

При покупке паяльника надо проверить прочность и надёжность крепления ручки, корпуса и жала. Если нет возможности у продавца проверить плавку свинцово-оловянного припоя или температуру нагрева жала, то лучше отказаться от сомнительного приобретения.

Обратите внимание! Для пайки проводных соединений в автомобиле маломощный инструмент малопригоден. Большое сечение кабелей электрооборудования автомашины будет активно «отбирать» тепло у жала

Кроме того, применять НП в холодную погоду будет невозможно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
