Высота установки розеток и выключателей по ГОСТу, ПУЭ, Евростандартам
В каждом нюансе процесса проведения любых видов коммуникаций есть свой смысл. То же касается и высоты розетки от уровня пола частного дома, либо квартиры. Она должна препятствовать вероятности механического повреждения, а также попадания внутрь нежелательной влаги.
При всем этом важно помнить, что розетка должна быть доступной и удобной для подключения шнуров электрических приборов. Какое конкретно местоположение розетки наиболее оптимально и какими стандартами этот аспект регулируется?
Долой мифы и выдумки
Большинство электриков, которые не так давно работают в профессии, сталкиваясь с процедурой замены проводки, интересуются тем, какая же все-таки должна быть высота монтирования электрических розеток по европейским стандартам. Но самое интересное то, что этого самого «евростандарта» как такового не существует. Миф о нем зародился еще в то время, когда такое понятие, как «евроремонт», только появилось и розетки устанавливались на высоте тридцати сантиметров над полом. Именно такое расстояние выбрано было из соображений технологичности дальнейшей эксплуатации. При всем этом не существовало абсолютно никаких документов, регламентирующих данный процесс.
Согласно правил ПУЭ оговаривались лишь некоторые нормы и требования, касающиеся высоты размещения розеток именно в ванной.
Само собой разумеется, что связано это с мерами защиты от поражения человека электротоком.
Как раз о данном упоминании, а также о некоторых моментах стандартов ГОСТ и СП пойдет речь далее.
Безусловно, нельзя не вспомнить стандарт советских времен, который регулировал минимальную высоту размещения подобных изделий от пола.
Составляла она на то время девяносто сантиметров.
Именно такая величина была выбрана исходя из необходимого постоянного нахождения розетки в поле зрения человека.
Высота установки и расположение розеток
Касаемо установки розеток нормативы говорят следующее:
- в тех помещениях, в которых уровень влажности достаточно высок (это могут быть ванные комнаты, душевые, а также сауны), розетки устанавливаются на высоте одного метра над полом. Установка в самой душевой кабине строго запрещена;
- установка как выключателей, так и розеток должна производиться не менее, чем на шесть десятых метра от дверного проема душевой (подключение розетки обязательно осуществляется через защитное устройство);
- в жилом помещении подобные изделия устанавливаются на высоте от двух до трех десятых метра (от поверхности пола). Если в семье присутствуют маленькие дети, розетки должны быть укомплектованы защитными шторками;
- если это кухня – устройство устанавливается на высоте одного и трех десятых метра от уровня пола, однако данный параметр может подвергнуться изменению с учетом расположения мебели.
Розетки специального назначения: какие бывают
Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.
- Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
-
Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.
И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа
На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара
В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.
Автор статьи Александр Куликов
Розетки специального назначения
Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:
Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.
Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.
Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.
Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.
Виды электрических розеток в разных странах
Мало того что в разных странах бытовые сети имеют разное напряжение, во многих из них розетки имеют особую форму. Перед поездкой надо узнать, какой формы розетки в стране, чтобы купить соответствующий переходник. Они, конечно, есть там, но в незнакомом месте найти может быть непросто.
В нашей стране используются розетки Евростандарта
Во многих странах Европы розетки используются такие же, как у нас, вот только практически везде они с защитным заземлением. Розетки евростандарта используют в следующих странах:
- Германия;
- Испания;
- Чехия;
- Польша;
- Болгария;
- Бельгия;
- Венгрия;
- Литва;
- Латвия;
- Словения;
- Швеция.
Тут никаких новостей: привычные для нас вилка с розеткой, никакие переходники не нужны. В других странах Европы электроустановочные изделия имеют свои собственные стандарты. Но в магазинах можно найти переходники на евростандарт, а в зданиях современной постройки зачастую установлены два вида розеток, так как используются приборы с вилками обоих видов.

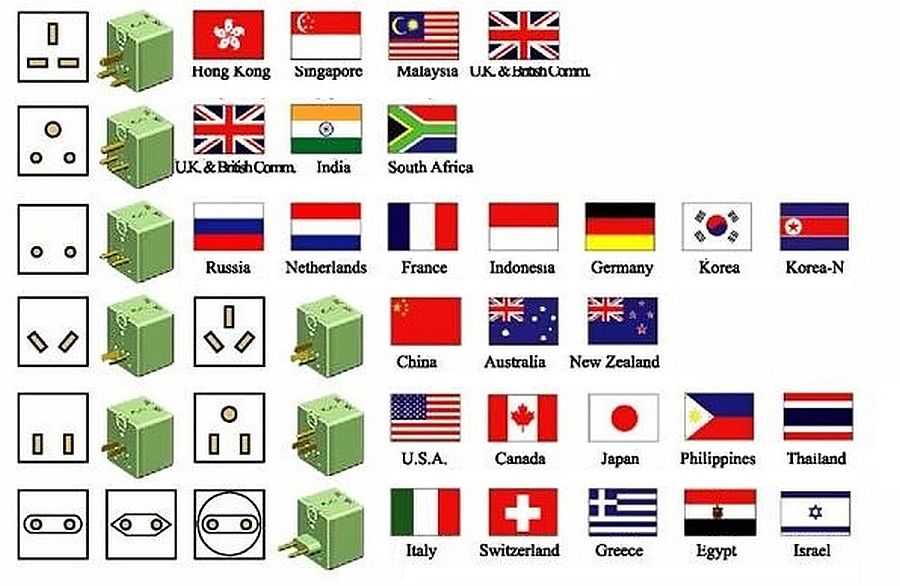

Виды электрических розеток в разных странах
В некоторых странах Евросоюза установлены электророзетки другого вида. В основном у них в вилках по три штекера, соответственно в розетках по три отверстия. Штекер, к которому подведено защитное заземление, может быть той же формы что и фазные, или иметь другое сечение. В Италии в вилках три штекера (фаза, ноль и земля) — они имеют одинаковые размеры и форму и расположены в одну линию недалеко друг от друга, «земляной» штекер — средний. Такой тип розеток и вилок называется тип L.

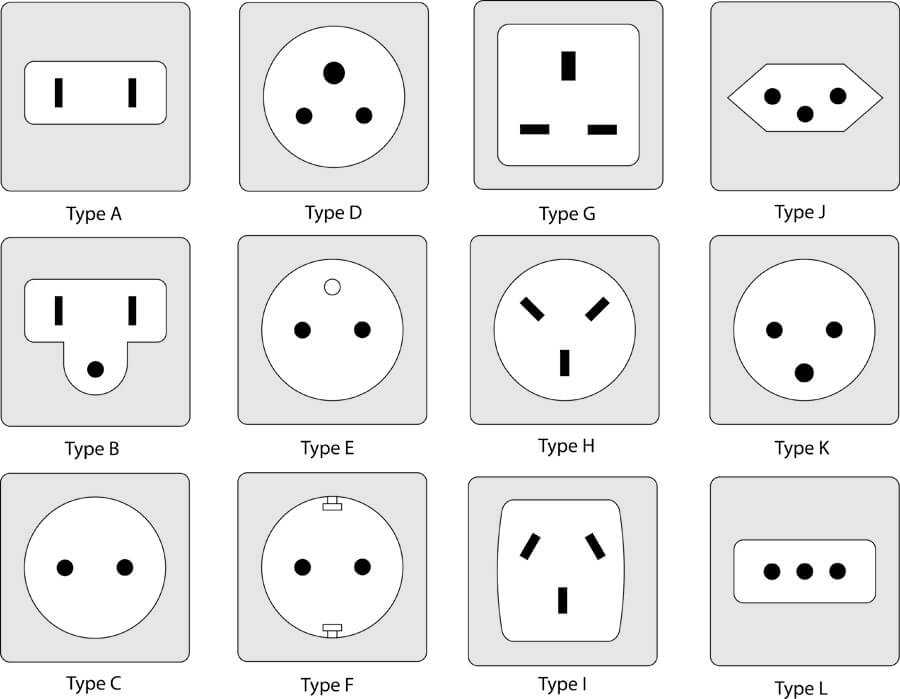

Разные типы электрических розеток в странах мира
В Швейцарии тоже три круглых штекера, но средний земляной расположен ниже и все три контакта образуют треугольник — это тип розетки N.
Похожая картина в Индии, но заземляющий контакт имеет большее сечение и расположен немного ниже чем у швейцарских розеток — треугольник получается равносторонний (тип К).
Типы электрических контактов в странах мира
В США, Канаде, Филиппинах, Таиланде и Японии, в вилках установлены прямоугольные штыри для фазных проводов и полукруглый для подключения защитного заземления. Расположены они на вершинах треугольника. В Великобритании штыри тоже прямоугольные, но они более толстые и имеют другую ориентацию в пространстве (тип G). Прямоугольные, но более тонкие штыри в Австралии, Новой Зеландии и Китае. Там розетки одинаковые, типа I.
https://youtube.com/watch?v=5dRmDsrAR3U
АЗИЯ
| СТРАНЫ |
ТИП РАЗЪЕМА |
НАПРЯЖЕНИЕ |
ЧАСТОТА |
| Афганистан |
C,F |
220 В |
50 Гц |
| Саудовская Аравия |
A,B,F,G |
110 В / 220 В |
60 Гц |
| Бахрейн |
G |
230 В |
50 Гц |
| Бангладеш |
A,C,D,G,K |
220 В |
50 Гц |
| Бутан |
D,F,G |
230 В |
50 Гц |
| Бирма |
C,D,F,G |
230 В |
50 Гц |
| Китай |
А,I,G |
220 В |
50 Гц |
| Кипр |
G |
240 В |
50 Гц |
| Филиппины |
A,B,C |
220 В |
60 Гц |
| Индия |
C,D |
230 В |
50 Гц |
| Индонезия |
C,F,G |
127 В / 230 В |
50 Гц |
| Ирак |
C,D,G |
230 В |
50 Гц |
| Иран |
C,F |
230 В |
50 Гц |
| Израиль |
H,C |
220 В |
50 Гц |
| Япония |
A,B |
100 В |
50 Гц / 60 Гц |
| Йемен |
А,D,G |
220 В / 230 В |
50 Гц |
| Камбоджа |
A,C |
230 В |
50 Гц |
| Катар |
D,G |
240 В |
50 Гц |
| Казахстан |
C |
220 В |
50 Гц |
| Корея, Южная |
A, B,C,F |
110 В / 220 В |
60 Гц |
| Северная Корея |
A,C |
110 В / 220 В |
60 Гц |
| Кувейт |
D,G |
240 В |
50 Гц |
| Лаос |
A,B,C,E,F |
230 В |
50 Гц |
| Ливан |
A,B,C,D,G |
110 В / 220 В |
50 Гц |
| Макао |
D,G |
220 В |
50 Гц |
| Мальдивы |
А,D,G,J,K,L |
230 В |
50 Гц |
| Малайзия |
G |
240 В |
50 Гц |
| Монголия |
C,E |
220 В |
50 Гц |
| Непал |
C,D |
230 В |
50 Гц |
| Оман |
G |
240 В |
50 Гц |
| Пакистан |
C,D |
220 В |
50 Гц |
| Сингапур |
G |
230 В |
50 Гц |
| Шри-Ланка |
D |
230 В |
50 Гц |
| Сирия |
C,E,L |
220 В |
50 Гц |
| Таджикистан |
C,l |
220 В |
50 Гц |
| Таиланд |
A,C |
220 В |
50 Гц |
| Тайвань |
A,B |
110 В |
60 Гц |
| Туркменистан |
B,F |
220 В |
50 Гц |
| Турция |
C,F |
230 В |
50 Гц |
| Узбекистан |
C,l |
220 В |
50 Гц |
| Вьетнам |
A,C,G |
127 В / 220 В |
50 Гц |
| Z.E.A. |
G |
220 В |
50 Гц |
Виды электрических розеток и типы выключателей: варианты
Подбирая электро фурнитуру в магазине, можно легко запутаться даже опытному электрику, не говоря уже о начинающих мастерах. Нынешние виды электрических розеток и выключателей покрывают все технические требования и стандарты по безопасности электропроводки.
Если подходить к вопросу выбора розеток и выключателей системно, тогда всё становиться предельно ясно даже заурядному потребителю.
- Типы современных электросетей
- Применение выключателей с розетками
- Виды электрических розеток
- Подбор розеток для помещений
- Типы электрических выключателей
- Выбор выключателей для дома, офиса
- Выводы и полезное видео по теме
Классификация по типу контактов:
1.1 С бронзовыми контактами
Данные изделия относятся к высокой ценовой категории. Контакты имеют темно-желтый матовый оттенок. Очень хорошо пружинят, отличаются повышенной прочностью и стойкостью к окислению. Такие розетки подходят для любых эксплуатационных условий.
1.2 С латунными контактами
Розетка с латунными контактами
Такими контактами комплектуются розетки низкой ценовой категории. Латунь не проходит процедуру лужения. Ее легко определить по яркому блеску и светло-желтому оттенку. Металл является мягким и поэтому быстро разгибается при частом использовании розетки. Это приводит к ухудшению контактного соединения.
Этого недостатка лишены более дорогие розетки, оснащенные специальными прижимными пружинками. Простая латунь быстро покрывается окислами при постоянном/регулярном воздействии высокой влажности.
1.3 С лужёными латунными контактами
Луженые латунные контакты чаще всего применяются в розетках из средней ценовой категории. Имеют специфический беловатый матовый оттенок. Долго сохраняют форму и хорошо пружинят. Благодаря наличию защитного слоя окисляются медленнее простой латуни. Этот тип розеток допускается использовать при монтаже электропроводки на объектах с влажным микроклиматом и при уличном монтаже.
Важно знать до начала работ
Условия безопасности
Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки
И не подключайте, пока монтажные работы не будет завершены.
Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.
Моменты, которые стоит учитывать
- Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
- Строго запрещено перекусывать кусачками провода под напряжением.
- В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.
Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.
Стандарты установки розеток:
- не ниже 20 см от пола;
- на каждые в 6–10 кв. м. комнат жилья делается одна розетка.
Правила монтажа розеток и выключателей
Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо
Для этого стоит принимать во внимание:
- Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
- Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
- При прокладке проводки не стоит укладывать провода, переплетая пучками.
Розетки (разъёмы)
Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь.
Розетка — это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой».
Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности.
Любая розетка состоит из следующих основных элементов:
Контактов;
Основания, которое называется колодкой;
Защитного корпуса.
Контакт
— основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора.
Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой.
Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10-16 А.
Штепсельные розетки в XX веке
Пока Эдисон и Тесла борются за идеи, общественность жаждет развлечений. К началу XX века сливки и чернь уже не мнят себя без электроэнергии, на спрос находится предложение. General Electric считает штепсельные разъёмы неотъемлемой частью собственной продукции. Все новые конструкции выходят на рынок:
- 1895 год. Патент GB189516898 описывает коаксиальный разъем для линий питания.
- 26 февраля 1903 года Харви Хаббел берет патент на двухштырьковый штепсельный разъем. Описывает розетки, устанавливаемые на стену. Они отличались от европейских наличием фиксаторов на концах стержневых контактов. Наподобие jack (джэков), используемых в аудиозаписи.
- По иронии судьбы, в 1904 году выходит патент (US 774,250) на штекер в виде цоколя лампы Эдисона. Какой-то шутник вспомнил, как тремя десятилетиями ранее воровали электричество и решил сделать подобное официальными методами. Благо, щадящие тарифы на иллюминацию уже отменили.
- Патент US776326 A (1904 год) забивает за автором право на разветвитель с основанием в виде цоколя лампы Эдисона, позволяющий одновременно вкручивать лампочку и присоединять рядом бытовые приборы. Второй вариант изобретения предлагает тройник с аналогичным интерфейсом. Вместо лампочки возможно уже включить три прибора. Розетки разветвителя двухштырьковые, наподобие тех, что использовались в СССР. Штыри напоминают джэки из аудиозаписи.
- Появилось гнездо Чепмена. Отличительной особенностью стали контакты в виде боковых лепестков, напоминающих заземление евророзетки. Разумеется, туда заводился нулевой провод и фаза. И хотя токонесущие части были прикрыты пластмассой, безопасностью изделия не отличались.
- Патент US774251 A (1904 год) похож на US 774,250, но реализация идеи подключения электроприбора к патрону лампы иная. Внутрь вкручивается розетка в форме цилиндра. Форма обоих контактов плоская. Сегодня модели в быту не встречаются. Присутствуют модификации и тройников, как в патенте US776326 A, с плоскими контактами.
- Хаббел взял и повернул контакты на 90 градусов, чтобы плоскости стали параллельными. К 1915 году эта форма считалась самой распространённой. Позднее восторжествует современный европейский форм-фактор 1903 года.
- Трёхконтактные американские розетки с заземлением появились в 1911 году. Каталоги описывают изделия с подобными вилками и потреблением в 2,5 и 5 ампера. Конфигурация изделий практически идентична BS 546 (устаревающий Британский стандарт штепсельных разъёмов бытовой техники). Распространён в странах третьего мира, Индии, Южной Америке.
- 18 апреля 1916 года Джордж Кнапп из компании Харви Хаббела получает патент на вилку, где заземляющий контакт немного длиннее двух других. Это позволяет автоматам защиты гарантированно отключить поломанную технику, а человека уберечь от случайного электрического шока. Сегодня большая часть штепсельных соединений используют меры защиты от аварий.
- Привычная евророзетка с защитными лепестками изобретена в 1930 году германским инженером Альбертом Баттнером из Лауфа, баварским производителем электрики. Семейная компания ABL Sursum и сегодня гордится предком. Любопытно, что фазы подавались в довоенной Германии на два контакта, вольтаж составлял по 110 В относительно земли на каждом. Линейное напряжение – 220 В. В результате автоматы в сети должны предусматривались двухполюсными, как минимум. Порой ссылаются на «евросистему», как заявленную в 1926 году, но утверждение неверно. Исконное название современного стандарта – Шуко (зарегистрированная торговая марка, от нем. – защитный контакт).
- Американский вариант 3-х-контактной розетки изобретён Филипом Лабре. Из отличий – контакты фазы и нейтрали параллельны друг другу, а заземляющий контакт полукруглый и расположен ниже. История гласит, что домохозяйка Лабре включала вентилятор в розетку, когда кот неожиданно решил вернуться домой через окно. Он опрокинул прибор на женщину, и та, дотронувшись до токонесущей части, получила электрический шок. Инженер быстро определил, что с заземлением происшествие оказалось бы незначительным.
Контакт защиты
Схема подключения розетки на 380 Вольт
Если вы приобрели это устройство, тогда его необходимо разобрать. Во время разборки вы сможет увидеть, что в этом устройстве находится 5 винтовых зажимов.
На каждом зажиме устройства вы сможете найти специальные пометки. Они необходимы для того, чтобы вы не перепутали провода. L1, L2, L3 – это фазы. N – это ноль. PE – это заземление. Как видите, здесь нет ничего сложного, и вам необходимо будет просто правильно подключить все провода. Перед тем как выполнить подключение этого устройства постарайтесь еще раз проверить цветовую маркировку проводов.
Схема подключения электрической трехфазной розетки на 380 Вольт будет выглядеть следующим образом:
Как видите, на схеме нет ничего сложного. Это устройство содержит в себе только 5 жил и 5 специальных посадочных мест. Если вам будет интересно, тогда можете прочесть про схему подключения выключателя света с индикацией.
Необходимое оборудование
Розетка
Лучше всего выбирать новые образцы. А именно европейское производство. В них вилки держатся более прочно, и сама конструкция очень устойчива. Устройства, изготовленные в России, тоже имеют хорошее качество.
Следует отметить то, что если в квартире установлены розетки старого советского образца, то замену нужно осуществить обязательно. Такое оборудование может выйти из строя в любой момент.
Подрозетник
Как правило, они имеют стандартный диаметр 7 см. Встречаются и более крупные варианты, но они требуются для розеток старого образца. Поэтому если сверление стены не входит в планы по ремонту розетки, перед покупкой подрозетника необходимо измерить отверстие.
Материал для использования данного электрооборудования разнится. Это пластмасса или металл. Если стена бетонная, кирпичная или из любого другого негорючего материала, то можно смело устанавливать металлические подрозетники. Деревянные, фанерные или гипсокартонные очень хрупкие. Поэтому для установки розетки в таких комнатах нужно использовать пластмассовую основу.
Отвертка
Основное оборудование для монтажа и демонтажа. Все розетки крепятся на болты и шурупы, именно поэтому без отвертки невозможно представить такой ремонт.
Изолента
Используется в качестве изолирования проводов, чтобы исключить риск удара током. Требуется для удлинения старых проводов.
Указатель напряжения
Он необходим для того, чтобы проверить осталось ли напряжение в цепи. Проверять нужно оба контакта. Если индикатор не изменился, то можно смело приступать к работе.
Перчатки
Используют, как тканные, так и резиновые образцы. В случае, когда напряжение совершенно точно отсутствует, можно использовать первый вариант. Резиновые перчатки используются, если в наличии нет указателя напряжения, т.к. резина практически не проводит электрический ток. Работать в них неудобно.
Какие розетки лучше ставить в квартире: некоторые рекомендации по выбору
Первое, на что следует обратить внимание перед тем, как выбрать розетки и выключатели для квартиры – это внешний вид. Визуально осмотрев изделие можно заметить неровности отливки декоративной крышки или сколы по краям
Это уже должно насторожить
Так же важно, чтобы логотип производителя был пропечатан четко и аккуратно
В упаковке с изделием должен быть технический паспорт на него, в котором обязательна отметка РосТеста (при условии, если оно импортное). Ведь все электротовары зарубежных производителей обязаны пройти сертификацию на территории Российской Федерации. Технический паспорт должен быть легко читаем, буквы четкие, текст напечатан ровно.
И главное – от розетки или выключателя не должно исходить резкого химического запаха – это может говорить о том, что пластик выделяет вредные, отравляющие вещества.
Основание лучше выбирать керамическое, чем пластиковое. Керамика прослужит дольше и обеспечит дополнительную безопасность. Часто начинающие мастера недостаточно плотно протягивают контакты. В результате возникает нагрев, который может расплавить пластиковое основание. Керамика в этом случае играет роль радиатора, что в купе с ее негорючестью оставляет ее вне конкуренции.
Номинальной называют силу тока, которую могут выдержать детали розетки или выключателя. Если говорить о средних значениях, то наиболее распространенный показатель у этого параметра для розеток в нашей стране – 16А. А вот с выключателями не все так определенно. На прилавках магазинов электротехники можно встретить выключатели на 4, А.
Для того, чтобы понять необходимый номинальный ток, нужно просто посмотреть, какие осветительные приборы будут включаться при его помощи. Если это всего 2-3 светодиодные лампы, то 4А вполне достаточно, а вот если это многорожковая люстра с лампами накаливания или даже галогеновыми лампами, то придется приобрести выключатель на 10А. Но чаще всего выбирают средний и самый распространенный вариант на 6А.
Предлагаем ознакомиться Как правильно подсоединить розетку к проводам
Перед приобретением электроарматуру следует внимательно осмотреть
Степеней защиты электроарматуры достаточно много. Она означает, насколько розетка или выключатель подвержены воздействию внешних факторов. Обозначается она в маркировке, как IPхх, где хх – две цифры, обозначения которых мы сейчас и разберем.
| Первая цифра IP | Вид защиты | Вторая цифра IP | Описание |
| Защиты нет | Защита от влаги полностью отсутствует. Подобную розетку или выключатель можно ставить только в спальне или гостиной | ||
| 1 | Защита от предметов, имеющих размеры более 50мм | 1 | Защита от влаги минимальна. Такую электроарматуру недопустимо устанавливать в ванной. Можно считать, что это практически нулевой вариант |
| 2 | Защита от предметов, размером более 12.5 мм | 2 | Выключатели и розетки этого класса защиты прекрасно подходят для установки на кухне |
| 3 | Защищает от проникновения предметов крупнее 2,5 мм | 3 | Допускается установка в ванной комнате, при условии расположения вне прямого попадания струи воды |
| 4 | Защищено от попадания предметов, размером более 1,0 мм | 4 | Защита от атмосферных осадков даже при порывах ветра |
| 5 | Частичная защита от пыли | 5 | При такой степени защиты выключатель можно даже поливать из шланга |
| 6 | Полная защита от пыли | 6 | Означает, что помимо воды устройство будет защищено даже от пара |
| 7 | Допускается недолговременное погружение в воду | ||
| 8 | Полностью защищено от любой влаги, может длительное время работать под водой |
Расцветка декоративных крышек может быть достаточно разнообразной
Что нужно знать
Качественный штепсельный разъем должен обладать корпусом из прочной пластмассы, не подверженной горению, с изолирующими и противоударными характеристиками. Изначально должна формироваться конструкция, оберегающая от случайного попадания пыли, масел, воды и имеющая антикоррозийные свойства, которая может использоваться при обширном температурном диапазоне и с высокой влажностью.
Штепсельный разъем обычно имеет гибкую круглую скобу для удержания токоведущего кабельного провода. Используется для производства клемм луженая надежная медь, что обеспечивает оптимальные соединительные и электрические характеристики. Месторасположение элементов, содержащихся внутри, соответствует установленному стандарту. Неправильное соединение исключено благодаря использованию разных цветов для различного напряжения.
Специальные электрические разъемы, зачатую именуемые «мама»-«папа», прибрели обширное распространение во временной проводке. Стоит отметить, что одним временным видом их применение не ограничивается. Они незаменимы в повседневной жизни при подключении бытовой техники с большой мощностью, а также на производстве для промышленных механизмов.
