Электродвигатель своими руками у себя дома: пошаговая инструкция

Как сделать своими руками щечки?

Толстую бумагу кладем на гайку, а болтом сверху пробиваем отверстие. Сделать это легко. Надев затем бумагу на болт, сверху ставим шайбу и вырезаем, предварительно обведя ее карандашом. Получается она по форме аналогичной шайбе.

Теперь осталось намотать на него проволоку (500 витков) лакированную диаметром 0,2 мм. Начало и конец проволоки скручиваем, чтобы не разматывалась. Раскрутив гайку, удалям болт – остается красивая маленькая катушка.

Чтобы на оси пластины и прерыватель тока не прокручивались, их рекомендуется приклеить суперклеем.

Теперь последовательно соединим катушки, чтобы проверить работу электродвигателя. Плюс подключаем на начало обмотки (со стороны шляпки болта). При помощи скользящего контакта находим положение, в котором электродвигатель работает максимально эффективно.

Контакты такие называют в электродвигателях щетками. Чтобы последние не держать руками, нужны щеткодержатели, которые приклеиваются на суперклей, смазав маслом места трения оси.

Соединив катушки параллельно, увеличим ток (поскольку катушки обладают сопротивлением), следовательно, возрастет мощность электродвигателя. То есть, представить катушки можно как сопротивления.

А при их параллельном соединении их, суммарное сопротивление уменьшается, значит, возрастает ток. При соединении последовательном, все происходит с точностью до наоборот.

А, раз увеличивается ток через катушку, то и магнитное поле больше, а якорь электродвигателя сильнее притягивается к электромагниту.

Видео: Электродвигатель за несколько минут

Рассмотрим отдельные аспекты конструирования. Не станем обещать изготовление вечного двигателя, по типу творения, приписываемого Тесле, но рассказ предвидится интересным. Не станем тревожить читателей скрепками и батарейками, предлагаем поговорить, как приспособить уже готовый мотор под собственные цели. Известно, что конструкций масса, все используются, но современная литература базовые основы оставляет за кормой. Авторы проштудировали учебник прошлого века, изучая, как сделать электродвигатель собственноручно. Теперь предлагаем окунуться в знания, составляющие базис специалиста.

Как сделать рабочую модель парового двигателя на дому

Если вы были заинтересованы в модельных паровых двигателях, вы, возможно, уже проверили их в Интернете, шокирующим будет то, что они очень дорогие. Если вы не ожидаете ценовой диапазон, то вы можете попытаться найти другие варианты, где у вас может быть собственная модель парового двигателя. Это не означает, что вам нужно только купить их, так как вы можете сделать их самостоятельно. Вы можете посмотреть процессы создания собственной модели парового двигателя на сайте WoodiesTrainShop.com. Там нет ничего, что вы не можете сделать и выяснить, не имея немного собственных исследований.

Как создать свой собственный паровой двигатель?

Это звучит удивительно, но на самом деле вы можете создать модельный паровой двигатель с нуля. Вы можете начать с создания очень простого трактора, тянущего двигатель. Он может легко перевозить взрослого человека, и вам понадобится около ста часов, чтобы закончить строительство. Самое замечательное в том, что это не так дорого, и процесс его создания очень прост, и все, что вам нужно сделать, это сверлить и работать на токарно-фрезерном станки весь день. Вы всегда можете проверить свои возможности на сайте WoodiesTrainShop.com, на котором найдете более подробную информацию о том, как вы можете начать делать свою собственную модель парового двигателя.

Обода задних колес самодельные, модель парового двигателя сделана из газовых баллонов, и вы можете купить готовые передачи, а также приводные цепи на рынке. Простота модели «сделай сам» с паровым двигателем – это то, что делает его привлекательным для всех, поскольку он предлагает вам очень простые инструкции и быструю сборку. Вам даже не нужно изучать что-либо техническое, чтобы иметь возможность делать все самостоятельно. Простых рисунков и рисунков достаточно, чтобы помочь вам с рабочей нагрузкой от начала до конца.

Паровой двигатель начал свою экспансию еще в начале 19-го века. И уже в то время строились не только большие агрегаты для промышленных целей, но также и декоративные. В большинстве своем их покупателями были богатые вельможи, которые хотели позабавить себя и своих детишек. После того как паровые агрегаты плотно вошли в жизнь социума, декоративные двигатели начали применяться в университетах и школах в качестве образовательных образцов.

Как контролировать состояние щеток

Устанавливая новые угольные щетки, рекомендуется обязательно притирать их для лучшего прилегания к поверхности коллектора.

Лучше всего подгонять угольные щетки на самодельном притире. Притир представляет собой вал, на котором закреплена наждачная бумага. Проще всего вал выполнить из дерева диаметром, равным диаметру коллектора, проточив заготовку на токарном станке. Внутрь вала плотно по оси вставляется металлический стержень. Приспособление крепится в патрон электродрели, дрель включается, и щетки подводятся к вращающемуся наждачному кругу.

Подгонку следует проводить осторожно, периодически прикладывая щетки к коллектору ротора для проверки их на просвет. Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей

Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры

Притерев щетки к коллектору, перед установкой рекомендуется проверить правильное крепление щеткодержателей. Щеткодержатели при заводской установке выставляются на нейтраль, что сводит до минимума искрение на коллекторе. Если заводских меток нет, то регулировка установки щеткодержателей выполняется путем смещения щеткодержателя в сторону, противоположную вращению ротора до минимального образования искры.

Щетки не должны болтаться в щеткодержателе, а плотно прижимаются к ламелям коллектора. Сила прижима регулируется пружинами в щеткодержателе.

Искрение неисправного коллектора

Увеличение искрения на коллекторе ротора может появляться в связи с коротким замыканием якоря, обрывом катушек якоря, коротким замыканием обмоток на корпус якоря. Все эти неисправности устраняются только при капитальном ремонте ротора.

Схема сборки

Электродвигателя конечно не стало, но вместе с ним не стало и робости перед неизведанным, ибо и неизведанного теперь не было. На фото проводники образуют обмотки и заканчиваются выводами. Соединения обмоток отличаются, но электрическая сущность больших изменений не претерпевает. Относительно толстые провода обмоток статора навели на мысль, что с этого движка можно получить неплохой ток, будь он использован в качестве генератора, да ещё если и несколько вольт напряжения выдаст, то возможно «счастье»!

Остановился вот на такой схеме снятия с электродвигателя, впрочем, теперь уже генератора, вырабатываемого им электрического тока. Данная схема была собрана и опробована со следующими номиналами электронных компонентов: С1 – 100 мкФ х 16 В, все шесть диодов 1N5817.

Было бы интересно опробовать и такую схему, но пока «руки не дошли». Как более совершенный вариант — поставить на выход стабилизатор.

Для дальнейших действий был взят ещё один электродвигатель и приведён в должное состояние для подключения и крепления. Шестерёнки (зубчатая пара) с передаточным отношением 1:5 от китайского фонарика – «жучка».

Всё было смонтировано на подходящее основание. Важным в этой операции является правильно «взять» межцентровое расстояние зубчатых колёс и установить их оси вращения в единой пространственной плоскости.

Схема собрана, вновь обращённый генератор к тесту готов.

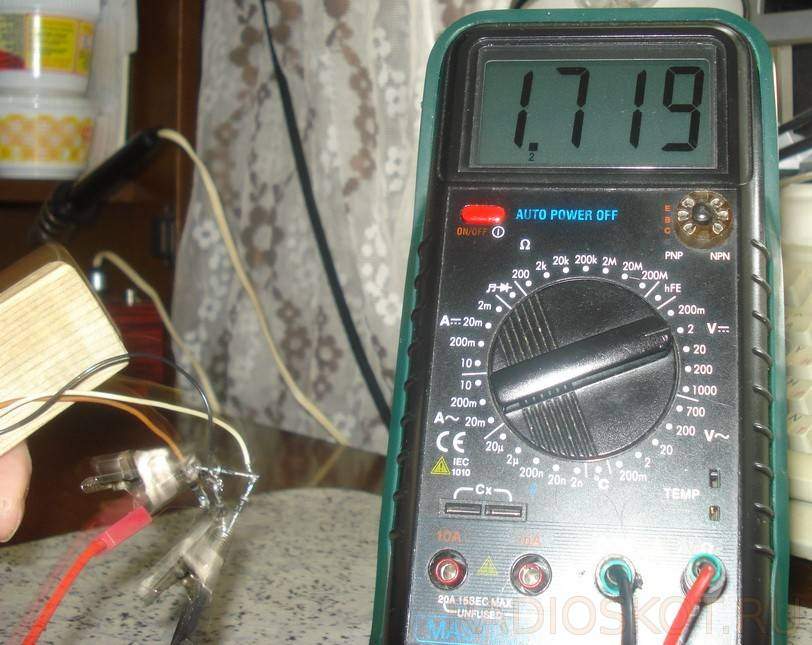

При интенсивном, но без мазохизма, вращении большого зубчатого колеса пальцами рук напряжение легко достигает отметки в 1,7 вольта (без нагрузки).

При подключении нагрузки, лампочки на 2,5 В и 150 мА, сила тока достигает 120 мА. Лампочка вспыхивает в пол накала.

Строение асинхронного двигателя

Для того, чтобы разобраться в теории работы двигателя, нам надо рассмотреть из чего же он состоит.

Крышка клеммной коробки.
Клеммная коробка.
Стяжные болты корпуса.
Вал ротора.
Передняя крышка корпуса.
Опорная плита корпуса.
Корпус с ребрами охлаждения.
Информационная табличка завода-изготовителя («шильдик»).
Задняя крышка корпуса.
Дополнительный вентилятор охлаждения двигателя («вертушка»). «Вертушка» устанавливается не на все двигатели. Если предполагаемое место работы обеспечивает хорошее воздушное охлаждение, то потребности в дополнительном обдуве не требуются.

На самом же деле асинхронный двигатель состоит из трех частей (слева-направо): ротора, статора и корпуса, но главными частями считаются именно ротор и статор, о которых мы с вами и поговорим.

Самодельный лодочный мотор из дрели

Наличие аккумулятора как источника питания.
Гребной винт с редуктором приводят плавсредство в движение.
Органы управления двигателем представляют собой кнопку реверса и рукоятку управления скоростью вращения.

Но стоит помнить о том, что проникновение влаги на органы управления электродрели чревато неприятностями. Движок заглохнет и судно остановится. Плюсом будет то, что найти запчасти для дрели очень просто.

Рекомендуем прочитать: Описание лодочного мотора Ветерок

Еще одним значимым моментом является то, что она не предназначена для работы в постоянном режиме. Это не очень подходит для лодочных двигателей. Поэтому желательно создать запас мощности во избежание перегрева самоделки.

Начинать надо от ста пятидесяти ватт и более того.
В данном случае реально выбрать гребной винт с диаметром в сто тридцать миллиметров.
Общий вес судна составляет не больше трехсот килограммов.

Напряжение дрели и шуруповерта может быть различным, как и аккумуляторов к ним. Но емкости последних для управления лодкой недостаточно. Тогда сгодится автомобильный аккумулятор, который выдает двенадцать вольт. С аналогичным напряжением лучше выбрать и дрель.

Конечно, батарея аккумуляторов на любое напряжение спасет ситуацию. Но стоимость такого устройства может обойтись недешево.

Нужные комплектующие детали

Чтобы изготовить для лодок самодельные моторы из дрели, нужно собрать набор приспособлений и инструментов:

№	Полезная информация
1	рейки для крепления движка
2	при подвешивании на транец сгодится механическая часть от болгарки
3	труба диаметром двадцать миллиметров подойдет для изготовления штанги, а каркас из профиля двадцать на двадцать миллиметров подойдет для установки мотора
4	металлический прут для создания вала и листовой металл для винта
5	ручные ножницы по жести
6	электрическая дрель со сверлами
7	углошлифовальная машина с отрезными и заточными дисками
8	саморезы при наличии дерева в устройстве

Если нужно оперативно достать гребной винт, то желательно сделать подъемный механизм для управления мотором в вертикальном и горизонтальном положении.

Для создания механизма нужно снабдить струбцины кольцами и провести через них трубку. Такое шарнирное приспособление обеспечивает надежность руля.

Редуктор и гребной винт

Обороты дрели несколько больше тех, что требуются для работы гребного винта. Редуктор отрегулирует разницу.

Верхний редуктор способен снизить обороты с полутора тысяч до трехсот. При таком раскладе самодельный мотор позволит лодке двигаться плавно.
Нижний редуктор важен для горизонтальной постановки винта. Если он берется от болгарки, достаточно зажать его в патроне шуруповерта.

Чтобы сделать пропеллер винта, нужно выделить определенные отрезки на стальном листе. Хватит квадрата двести на двести миллиметров и толщиной в три. Вырезать нержавейку намного труднее, но она предпочтительнее и служит дольше. Также можно взять лопатку от бытового вытяжного вентилятора.

В центре листа нужно проделать отверстия. Они необходимы для посадочного винта. Прорези делают по диагонали, оставляя по центру окружность в тридцать миллиметров.

Рекомендуем прочитать: Какие лодочные моторы популярны в Беларуси?

Лопасти должны быть круглыми и равными. Разворачивать каждую нужно под определенным углом и направлением вращения, чтобы не было колебаний винта.

Правильно собранный электродвигатель будет отбивать струйку воды, но без вибраций. Если что-то пошло не так, конструкцию, сделанную на лодку своими руками, всегда можно довести до ума с помощью большего угла наклона лопастей.

Прежде чем сделать мотор для лодки, нужно понимать, как она будет с его помощью передвигаться

Важно учитывать вес судна со всеми вещами, мощность движка, силу тока и рабочее напряжение. Мощность мотора для резиновой лодки или ПВХ должна быть больше мощности нагрузки хотя бы на двадцать процентов

Данное преимущество пригодится при форс-мажорах.

Желательно измерить напряжение при нагрузке и во время холостого хода посредством специального прибора.

Вода в двигателе: ничего страшного или лучше не заводиться до просушки?

Попадание в двигатель воды — ситуация довольно распространённая. Например, вы решили пересечь, казалось бы, небольшой брод или едете по трассе в сильный дождь. Этого уже достаточно, чтобы в мотор попала вода и произошёл гидроудар, способный надолго вывести силовой агрегат из строя. Но можно обойтись и лёгким испугом, если знать, что делать в таких случаях и чем это грозит.

Почему в двигатель попадает вода

Конструктивно любой силовой агрегат имеет ряд слабых мест, несмотря на то, что инженеры стараются максимально защитить все подвижные детали от негативного воздействия внешних факторов. Однако от воды защититься не так-то просто, ведь она может попасть даже через микроскопические трещины. Особенно актуально попадание воды для автомобилей с низким клиренсом. При преодолении глубоких преград вода практически гарантированно попадёт на горячие стенки мотора.

Определить наличие воды можно по крышке маслозаливной горловины

Есть категория автомобилистов, которые особо и не обращают внимание на то, что поддон картера имеет трещины или вовсе оказывается пробит

Через повреждения начинает попадать вода, неважно, летом или зимой. Всё это приводит к тому, что масло начинает смешиваться с маслом и, соответственно, переносится в головку блока цилиндров. Всё это приводит к тому, что масло начинает смешиваться с маслом и, соответственно, переносится в головку блока цилиндров

Всё это приводит к тому, что масло начинает смешиваться с маслом и, соответственно, переносится в головку блока цилиндров.

Последствия попадания влаги

Гидроудар: вот самое страшное, что может произойти — двигатель в буквальном смысле расколется на части. Если не удалось избежать затекания воды в камеры сгорания, следует обеспечить минимально возможные обороты двигателя и не дать ему прогреваться или сразу заглушить, если всё произошло на ходу. Тогда поршневая группа получит не самые серьёзные деформации, однако ремонт повреждённых деталей всё равно понадобится, проработают они недолго.

Последствия гидроудара всегда плачевные

Что касается дизельного двигателя, то тут всё сложнее, легко отделаться не удастся, т. к. солярка воспламеняется от сжатия смеси, а наличие в ней воды приведёт к разрушению подвижных частей. Поэтому если автомобиль имеет дизельный двигатель, его обязательно защищают брызговиками и устанавливают специальные «хоботы», внедорожники оснащаются шноркелем.

Что делать с водой в двигателе

Если после преодоления водной преграды мотор заглох, это ещё не значит, что нужно думать о дорогостоящем ремонте. После остановки следует выполнить следующие действия:

Открыть капот (так пар быстро уйдёт и не преобразуется в конденсат).
Сухой тряпкой протереть все доступные провода.
Протереть двигатель и катушку зажигания (или трамблёр, у кого как).

Это поможет только в том случае, если влага попала на разгорячённую поверхность двигателя, который заглох из-за внезапного понижения температуры. Куда опаснее случаи, когда мотор «хлебнул» воды и она попала внутрь. Не следует вообще заводить его в такой ситуации, лучше дождаться полного испарения, а ещё лучше слить всё масло с поддона и залить промывочное. Только после этого залить свежее и надеяться, что всё обошлось без повреждений.

Видео: что такое гидроудар?

Запуск после удаления влаги

После того как масло успешно поменяли, бросаться заводить мотор как можно быстрее неправильно. Если автомобиль старого образца и не имеет электронного блока управления, то достаточно выкрутить свечи зажигания, коммутатор или катушку и распределитель. При наличии ЭБУ лучше дождаться естественного испарения влаги. После снятия свечей можно смело прокрутить двигатель с помощью стартера, тем самым просушив цилиндры. Для полноценного запуска лучше оставить машину на пару дней для полного испарения остатков влаги и проветривания.

Через несколько дней можно ставить свечи на место и попытаться запустить мотор. Если сделать это не удаётся, не стоит для этого применять какие-то изощрения. Лучше сразу вызвать эвакуатор или буксир и отправиться в ближайший автосервис, где максимально точно определят причину и ликвидируют последствия более технологичными способами.

Теперь, попав в такую неприятную ситуацию, вы тоже знаете порядок действий, если в моторе оказалась влага. Не нужно паники, сразу глушите мотор и не ждите, пока он сам заглохнет от гидроудара.

Самодельный из магнитов

Магнитный генератор немного отличается от предыдущего. К примеру, ему не нужна установка компенсаторных батарей. Магнитное поле, которое создает электричество в обмотке статора, образуется благодаря неодимовым магнитам.

Как же создать такой тип генератора:

Нужно открутить имеющиеся крышки двигателя.
Вытащить ротор.
Ротор нужно проточить, при этом снять верхний слой необходимой толщины. Самостоятельно сделать такую процедуру без токарного оборудования сложно.
Сделать шаблон для круглых магнитов на листе бумаги. Подбирать необходимый размер нужно в зависимости от размеров ротора. Далее закрепить созданный шаблон на ротор и установить магниты полюсами и под углом в 20 градусов к оси ротора.
Должно получиться четыре группы полос с расстоянием в два диаметра магнита, а между ними в группе один диаметр. За счет такого расположения ротор не станет залипать к статору.
После установки всех магнитов нужно залить ротор эпоксидной смолой. Когда она высохнет, следует покрыть цилиндрическую часть стекловолокном и опять смолой. Благодаря такому креплению магниты крепко зафиксируются.
При просушке ротора его можно поставить на место и прикрутить две крышки двигателя.

Многие специалисты полагают, что для обеспечения электричеством загородного дома достаточно будет маятника с осью длиной 6 м.

В этом случае электромагниты будут толкать неодимовые магниты с силой больше 100 кг. Достоинства данного устройства заключаются в том, что оно не зависит от солнца и ветра. Кроме того, генератор не нуждается в дорогостоящих аккумуляторах как другие генераторы энергии.

Но во время его использования не исключены и некоторые проблемы:

в процессе движения маятника в обратную сторону может поменяться полярность магнитов;
в момент зависания маятника в верхней точке может образоваться эффект пульсации в сети.

Процесс изготовления

Начинать работу по изготовлению электродвигателя своими руками нужно с изготовления пяти пластин, в которых позже нужно просверлить отверстие по центру при помощи электродрели и надеть на ось — спицу велосипедную.

При прохождении через катушку электротока, последняя создает магнитное поле вокруг себя, которое не отличается от поля обычного магнита, но исчезает, когда ток отключают. Свойство это, можно использовать, чтобы металлические предметы притягивать и отпускать, включая и выключая ток.

Цепь питается от блока питания компьютера 12В. Если ось с пластинами установить рядом с электромагнитом и включить ток, то они будут притягиваться и одной из сторон поворачиваться к электромагниту.

Крепление балдахина по периметру

Конструкция такого типа имеет особенность тем, что можно собрать держатель для балдахина как мобильного типа, так и стационарного. При этом в случае мобильного крепления стойки устанавливаются по четырем углам кроватки, с непосредственным креплением их к перилам. Соответственно, передвижение кроватки можно осуществлять аккуратно совместно со всей конструкцией.

Если используется стационарная установка, то нужно собрать держатель для балдахина, как вариант напольного крепления, при этом возможна фиксация верхнего конца реек к потолку. Такое дополнительное крепление намного усиливает конструкцию и дает возможность применения различных материалов.

Управление мотором и другие конструктивные варианты его создания

Хотя электромотор и готов, однако он пока не способен проводить повороты. Для того чтобы не поворачивать при помощи весел, в конструкцию необходимо внести небольшие доработки. Достаточно приделать к центральной части крепления болт, на который затем надеть трубу. Это даст возможность проводить повороты, путем изменения положения базы и, соответственно, электромотора.

К базе можно приварить еще одну ручку, выведя на нее регулятор, отвечающий за подачу тока на мотор. Целесообразно будет использовать реостат. Однако в таком случае придется немного изменить саму дрель, соединив мотор, размещенный в ее корпусе, с реостатом. Это позволит создать более функциональную конструкцию.

Шуруповерт в качестве мотора

Существует несколько способов, как можно сделать электромоторчик. Вместо дрели допустимо использование шуруповерта. По конструкции он почти не отличается от устройства с дрелью. Отличительной чертой изделия является более низкая стоимость его обслуживания. Так, одного аккумулятора на двенадцать Вольт будет достаточно для шестичасовой работы устройства. Однако придется пожертвовать скоростью движения из-за меньшей мощности.

Для того, чтобы плавательное судно двигалось быстрее, можно использовать винты с большим шагом. Кроме того, как и в предыдущем случае, электромотор на основе шуруповерта можно оснастить рукоятями, которые облегчат управление.

Электромотор из тримера

Отлично подойдет для этой цели и тример. Процесс создания мотора при использовании данного устройства существенно облегчится. Единственное, что необходимо будет сделать мастеру – укоротить длину устройства и приделать к нему винт. Необходимости в креплении редуктора нет.

Также не нужно дорабатывать управление и систему, отвечающую за питание мотора. Единственная трудность, которая может встретиться на пути – проблема крепления устройства к лодке. В особенности к надувной. Но и она решаема.

В качестве электромотора можно использовать агрегаты, за счет которых работают стеклоомыватели, или же простой электрический мотор. В последнем случае могут возникнуть трудности с питанием, поскольку стандартные моторы работают за счет переменного напряжения в двести двадцать Вольт. Проблема решается установкой инвертора.

Таким образом, владелец плавсредства может создать электромотор для лодки своими руками. Особых умений для этого не нужно. Следует только приобрести необходимые материалы и подготовить некоторые инструменты. В качестве мотора рекомендуется использовать дрель мощностью более ста пятидесяти Ватт. Такой показатель позволит двигаться на лодке как при стоящей воде, так и по реке. Кроме дрели, можно воспользоваться тримером или обычным электрическим двигателем. Еще один вариант – электромотор на основе шуруповерта. Такое устройство более дешевое в обслуживании, однако могут возникнуть проблемы со скоростью перемещения плавательного средства.

Порядок разборки электродвигателя

Начать разборку агрегата следует после того, как он будет отключен от электрической сети, т. е. необходимо вытянуть из розетки вилку и снять провода. При наличии конденсаторов в схеме управления электродвигателя, следует произвести разрядку их выводов.

Удары и перекосы должны отсутствовать при разборке, необходимо соблюдать определённую последовательность. Осуществлять разборку электродвигателя необходимо после того, как он был отсоединён от вращающего механизма. Следует соблюдать аккуратность при разборке агрегата, чтобы исключить повреждение коллектора, щёток, обмоток и прочих составляющих электродвигателя.

Прежде, чем разбирать агрегат, нужно осуществить пометку мест расположения крышек относительно корпуса с помощью рисков, а при отсутствии шпонки пометить положение вентилятора относительно вала, иначе, вал может быть разбалансирован.
