Ряды номиналов резисторов: e3, e6, e12, e24, e48, e96, e192

Ряд Е6

Здесь для обозначения номиналов содержится шесть возможных величин: 1; 1,5; 2,2; 3,3; 4,7; 6,8. При указании номинальных емкостей, сопротивлений и других характеристик радиодеталей, Е6 обладает такими отличиями:

величина допуска на погрешность составляет не более 20%, что дает немалое отклонение, которое обязательно следует учитывать при работе точных приборов;
при использовании цветовых маркировок для керамических или углеродистых резисторов, детали будут иметь черную полосу, характеризующую их возможную погрешность;

Определение допустимого отклонения по цветовой маркировке

наибольшее распространение они получили в силовом оборудовании, где основная роль резистора заключается в гашении величины токовой нагрузки, а существующая погрешность не окажет существенного влияния.

Ряд Е96

Обладает в два раза более широким спектром номиналов, чем Е48. В сравнении с другими, ряд Е96 обладает такими отличительными особенностями:

погрешность элемента, изготовленного по стандарту этого номинала, может отличаться не более чем на 1% от паспортного значения, к примеру, резистор на 100 Ом не выйдет за пределы 99 или 101 Ома;
цветовое обозначение точности на корпусе радиодетали будет иметь коричневую полоску;
на практике используется в сборке печатных плат, устанавливается в цепях управления, релейной защиты, телемеханики и т.д.

Существенным недостатком является относительно более высокая себестоимость , в сравнении с менее точными резисторами.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения между 100 и 1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением на 10 данных из таблицы.

Отличия между сериями:

Е6 — допуск 20%,
E12 — допуск 10%
E24 — допуск 5% (и 2%)
Е48 — допуск 2%
E96 — допуск 1%
E192 — допуск 0,5, 0,25, 0,1% и выше

Что такое ряд номиналов?

Данное понятие устанавливает определенную закономерность чередования значений для любых радиодеталей, включая и резисторы. Впервые существующий стандарт был утвержден еще в 1948году и получил обозначение латинской буквой E, означающей EIA в расшифровке Electronic Industries Alliance. Следом за буквой E указывается цифра, обозначающая конкретную линейку значений, она же показывает число доступных в этом ряду номиналов. К примеру, E6 разбивает номинальные мощности, емкости или сопротивления в пределах от 0 до 10 на шесть единиц, если сравнить с E96, то в нем этих единиц окажется уже 96.

С математической точки зрения, номинальные величины представляют собой логарифмическую функцию, поэтому шаг изменения номинальных сопротивлений можно определить по формуле:

где n – это порядковый номер конкретного члена, а N – это номер ряда.

Чтобы подобрать из предложенных линеек данных нужную модель, установленное значение, к примеру, у E12 – это 1… 1,2 … 1,5 … и т.д. и умножается на десятичный множитель – 10, 100, 1000 и т.д. до достижения желаемой величины. Всего выделяют семь стандартных номиналов, правда, первый из них сегодня уже не выпускают, но встретить в старых устройствах его вы еще можете. Далее рассмотрим особенности каждого из ряда номиналов деталей.

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние. Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

Что такое резистор?

Специальные компоненты, называемые резисторами, созданы специально для создания точного количества сопротивления, добавляемого в схему. Обычно они изготавливаются из металлической проволоки или углерода и спроектированы так, чтобы поддерживать стабильное значение сопротивления в широком диапазоне условий окружающей среды. В отличие от ламп, они не излучают свет, но выделяют тепло, поскольку в работающей схеме ими рассеивается электрическая энергия. Однако обычно резистор предназначен не для выработки полезного тепла, а просто для обеспечения точного количества электрического сопротивления.

Номинальные ряды E6, E12 и E24[ | ]

Название ряда указывает общее число элементов в нём, то есть ряд E24 содержит 24 числа в интервале от 1 до 10, E12 — 12 чисел и т. д.

Каждый ряд соответствует определённому допуску в номиналах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номинала ±20 %, из ряда E12 — ±10 %, из ряда E24 — ±5 %. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.

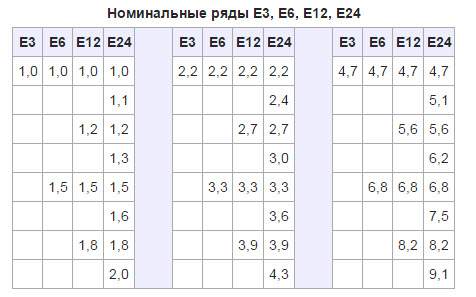

Значения номиналов для некоторых рядов приведены в таблице:Номинальные ряды E3, E6, E12, E24

E3 ±30%	E6 ±20%	E12 ±10%	E24 ±5%
1,0	1,0	1,0	1,0
1,1
1,2	1,2
1,3
1,5	1,5	1,5
1,6
1,8	1,8
2,0
2,2	2,2	2,2	2,2
2,4
2,7	2,7
3,0
3,3	3,3	3,3
3,6
3,9	3,9
4,3
4,7	4,7	4,7	4,7
5,1
5,6	5,6
6,2
6,8	6,8	6,8
7,5
8,2	8,2
9,1

Видно, что ряд E12 получается вычёркиванием из ряда E24 каждого второго номинала, аналогично, E6 получается вычёркиванием из E12 каждого второго номинала.

Кодовая и цветовая маркировка резисторов — Технополис завтра

Кодированное обозначение номинальных сопротивлений резисторов состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (см. таблицы).

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения.

Примеры обозначения Полное обозначение Код

3,9 Ом ± 5%	3R9J
215 Ом ± 2%	215RG
1 кОм ± 5%	1K0J
12,4 кОм ± 1%	12K4F
10 кОм ± 5%	10KJ
100 кОм ± 5%	M10J
2,2 МОм ± 10%	2M2K
6,8 ГОм ± 20%	6G8M
1 Том ± 20%	1T0M

Сопротивление Множитель Код

1	R (E)
10^3	K (K)
10^6	M(М)
10^9	G (Г)
10^12	T (Т)

Допуск, % Код

± 0,001	E
± 0,002	L
± 0,005	R
± 0,01	P
± 0,02	U
± 0,05	A
± 0,1	B (Ж)
± 0,25	C (У)
± 0,5	D (Д)
± 1	F (Р)
± 2	G (Л)
± 5	J (И)
± 10	K (С)
± 20	M (В)
± 30	N (Ф)

Примечание. В скобках указано старое обозначение.

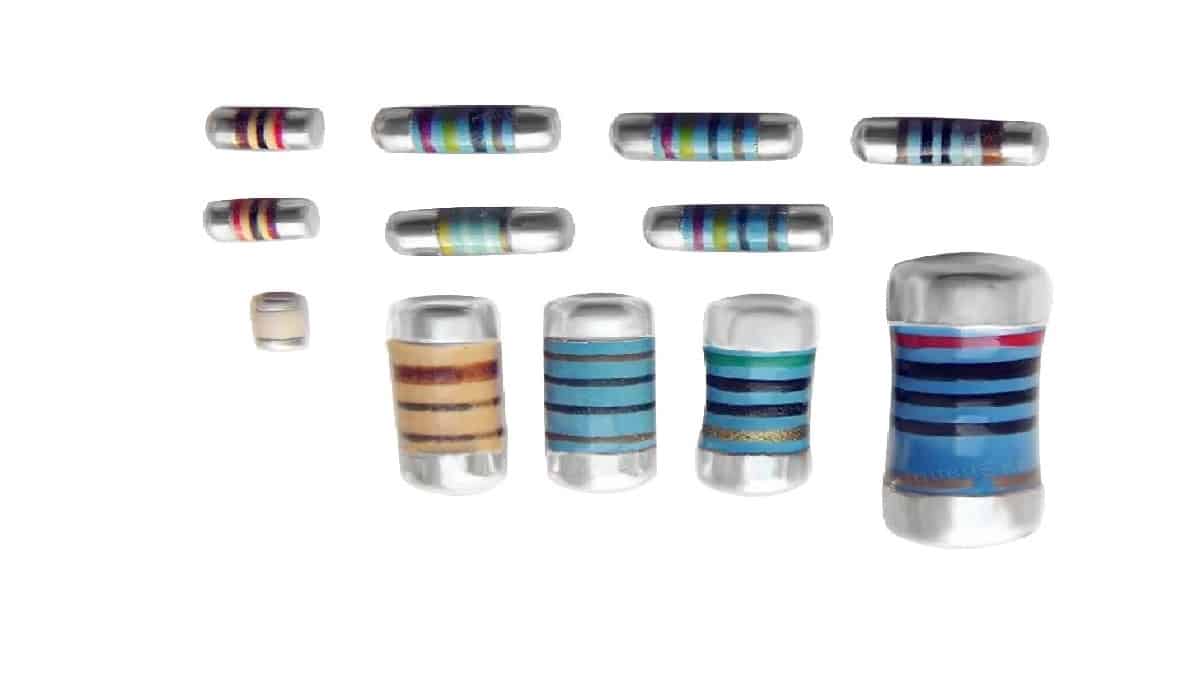

Цветовая маркировка наносится в виде четырех или пяти цветных колец. Каждому цвету соответствует определенное цифровое значение.

У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в Омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цвет знака Номинальное сопротивление, Ом Допуск, % ТКС [ppm/°C] Первая цифра Вторая цифра Третья цифра Множитель

Серебристый	10-2	±10
Золотистый	10-1	±5
Черный	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	102	±2	50
Оранжевый	3	3	3	103	15
Желтый	4	4	4	104	25
Зеленый	5	5	5	105	0,5
Голубой	6	6	6	106	±0,25	10
Фиолетовый	7	7	7	107	±0,1	5
Серый	8	8	8	108	±0,05
Белый	9	9	9	109	1

Примечание. Ppm – parts per million – миллионная доля, количество частей в миллионе, 1/106

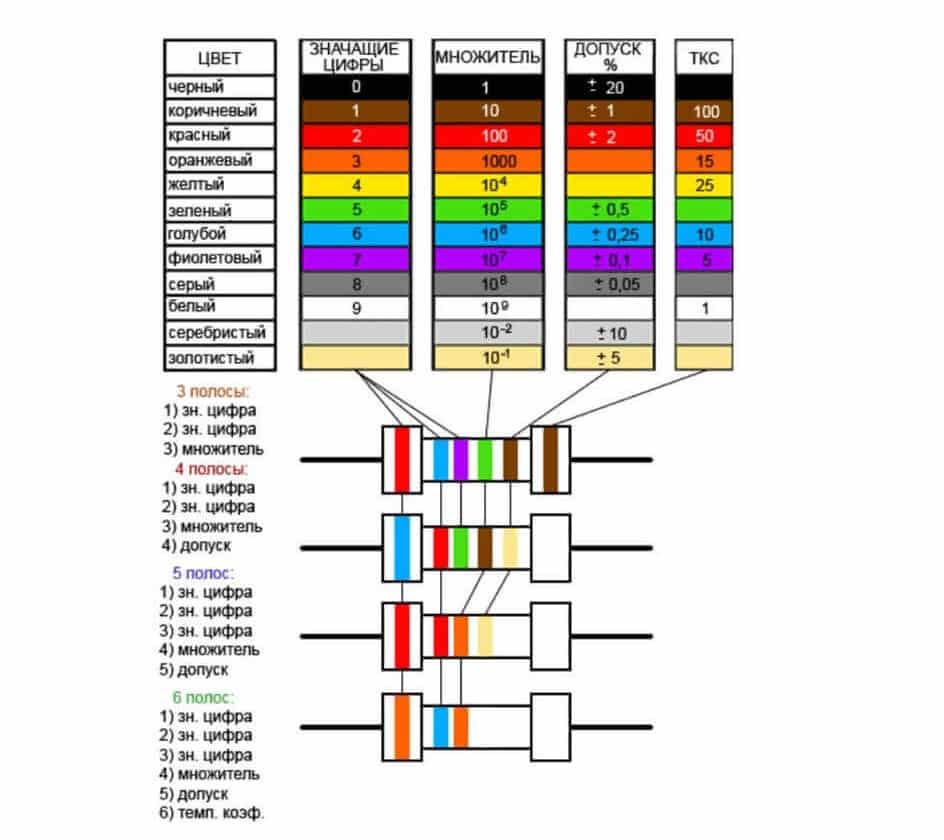

Количество и назначение цветных полосок на резисторе

К основным характеристикам резистора относятся:

мощность (в ваттах);
номинальное сопротивление (в омах);
точность (разброс от номинального значения в процентах);
температурный коэффициент сопротивления — относительное изменение сопротивления при изменении температуры (измеряется в ppm/°С – насколько миллионных долей (part per million) от номинала изменится сопротивление резистора при изменении температуры на 1 градус Цельсия).

Первый параметр в списке определяется габаритами элемента. Чем больше размер, тем большую тепловую мощность он может рассеять во время работы. Остальные характеристики маркируются цветными кольцевыми полосами, расположенными вдоль корпуса.

Большую часть обозначения занимает номинальное сопротивление прибора – оно состоит из двух или трех колец, означающих цифры и одной полоски, означающий множитель, на который надо умножить первое значение. А всего на резистор может быть нанесено от 3 до 6 полос:

три полосы наносятся на резистроры, имеющие погрешность до 20 % (наименее точные) – два кольца обозначают цифры номинала, а третье дает информацию о множителе (точность в данном случае не обозначается);
четыре кольца – все, как в предыдущем варианте, но требования к погрешности жёстче – от 10% и меньше (в большинстве случаев четыре полосы имеют сопротивления класса точности ±10 % и ±5 %);
пять полосок – как и в случае четырех, но цифры номинала обозначаются тремя кольцами, далее десятичный множитель и полоса разброса (2,5 % и менее);
шесть колец имеют высокоточные резисторы, предназначенные для работы в сложных условиях, в дополнение к предыдущему варианту имеют дополнительную полоску, означающую температурный коэффициент сопротивления.

Значащие цифры

Значащие цифры показывают номинал резистора без учета множителя. Например, у прибора с сопротивлением 10 Ом, 100 Ом, 1 кОм, 10 кОм и т.д. первые два знакоместа будут одинакового цвета – коричневого, потом чёрного. У более точных элементов, зачастую имеющих дробный номинал (например, 10,2 Ом), для этой категории используют три цифры (три полосы).

Ряд Е192

Является наибольшее число номиналов, ряд включает в себя 192 единицы возможных вариантов и предоставляет самый широкий спектр для выбора. Отличается такими данными:

погрешность сопротивления не может превышать 0,5%, 0,25 и даже 0,1%, что выводит их в категорию сверхточного оборудования, часто на их основе разрабатывают smd резисторы;

с точки зрения цветового обозначения ряда, то на корпусе прибора изображается зеленая, синяя или фиолетовая полоска;
применяется в сверхточных измерительных комплексах и электронно-вычислительных машинах.

Существенный недостаток – самая высокая стоимость, в сравнении с другими. Для удобства понимания разницы между номинальными рядами трех последних порядков ниже приведена таблица с значениями сопротивлений резисторов.

Таблица: номиналы рядов Е48, Е96, Е192

Как образуется

Типовой ряд номиналов резисторов формируется по строго установленным правилам, связанным с технологическими нюансами производства этих радиотехнических изделий.

Пояснение. Особенность изготовления резистивных элементов состоит в том, что не имеет смысла устанавливать номиналы сопротивлений в виде непрерывного ряда значений. Объясняется это тем, что каждый образец резистора имеет определённую погрешность, получаемую при его производстве.

При 10%-ой точности для резистора в 100 Ом, например, его реальное значение может быть равным 105 Ом, и производить отдельный образец с таким номиналом не имеет смысла. Следующим по значению может быть выбран элемент 120 Ом, который при данной погрешности на её нижней границе имеет значение 108 Ом (верхний предел – 132 Ома). Исходя из этого, следующая по возрастанию номинала величина резистора должна быть порядка 150 Ом.

Подобным образом формируется ряд изделий с 10%-ой погрешностью, обозначаемый как Е12 и имеющий 12 кратных десяти значений. При заданной точности в 5% в соответствующем ряду таких символов будет больше, а располагаться они будут чаще (смотрите ряд e24).

Указанные выборочные величины сводятся в специальные таблицы, отличающиеся разбросом сопротивлений и количеством прописываемых в них значений. С одной из таких таблиц номиналов резисторов, содержащей ряды е12, е24 и е96 можно ознакомиться на размещённом ниже рисунке.

Таблица рядов е12, е24 и е96

Как образуется

Мощность резистора Формирование рядов резисторов производится строго в соответствии с правилами, определяемыми технологией изготовления данных радиодеталей. Поскольку любой изготовленный на производстве резистивный компонент имеет некоторую погрешность своего основного параметра (сопротивления), и значения этих отклонений могут быть разными, простое использование непрерывных рядов становится нерелевантным.

К примеру, у детали с указанным заводом-производителем сопротивлением в 100 Ом и отклонением в 10% реальный показатель может составлять 104 Ом, тогда изготавливать отдельный компонент, обладающий данным номиналом, становится бессмысленно. Следующим в такой линейке может быть использован резистор в 120 Ом, на нижней границе допустимого интервала будет иметься показатель 108 Ом, а на верхней – 132. Дальнейшим элементом можно поставить резистор примерно 150 Ом. Возникает необходимость в системе, в которой учитывались бы как номинал, так и диапазон его возможных изменений.

По подобному принципу может быть сформирован список радиодеталей с выбранной погрешностью. Если она составляет 10%, список полагается делать состоящим из 12 единиц. Если стоит цель добиться более точной категоризации (например, погрешность в 5%), элементы будут более плотно сидящими, без большого разрыва по значениям между соседними, а число их будет вдвое больше. Из этих величин можно формировать табличные сводки. Таблицы для разных серий будут отличаться между собой количеством задействованных символов и разнесенностью номинальных значений.

Резисторная серия Е12

Чем отличаются серии

Лишь по одному параметру – величине отклонения сопротивления от табличного (номинального) значения (в %).

E192 – от 0,1 до 0,5. Такие резисторы называются прецизионными, то есть с повышенной точностью характеристик. В данном случае подразумевается сопротивление.
E96 – 1.
E48 – 2.
E24 – от 2 до 5.
E12 – 10.
E6 – 20.

E12 Номинальные ряды E3, E6, E12, E24

Простая формула для получения значений номиналов: V(n) = Round(100*exp((n-1)/N*ln(10))), где V(n) значение n-го номинала в классе E-N (N=192,96,48,24,12,6,3).

Номиналы резисторов

Паяльная станция 2 в 1 с ЖК-дисплеем

Мощность: 800 Вт, температура: 100…480 градусов, поток возду…

Подробнее

Ряд Е96

погрешность элемента, изготовленного по стандарту этого номинала, может отличаться не более чем на 1% от паспортного значения, к примеру, резистор на 100 Ом не выйдет за пределы 99 или 101 Ома;
цветовое обозначение точности на корпусе радиодетали будет иметь коричневую полоску;
на практике используется в сборке печатных плат, устанавливается в цепях управления, релейной защиты, телемеханики и т.д.

Маркировка резисторов

Простой калькулятор расчёта номинала резистора по цветам. Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.

В итоге получаем номинал и допуск нужного нам резистора.
Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96

предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.

Первые две цифры — код номинала от 01

до96

соответствует числу номинала от100 до976 согласно таблице.Третий символ — буква — код множителя.

Каждая из букв X

,Z ,A ,B ,C ,D ,E ,F ,H ,R ,S соответствует множителю согласно таблице.Номинал резистора определится произведением числа и множителя.

Принцип расшифровки кодов SMD резисторов стандартов E24

иE48

значительно проще, не требует таблиц и описан отдельно ниже.

Предлагается онлайн калькулятор для раскодировки резисторов EIA-96

,E24

,E48 . Сопротивление 0ом ±1%,EIA-96 в результате вычислений означает некорректный ввод.

КодЧислоКодЧислоКодЧислоЧислоЧисло 01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

КодМножитель Z

0.001
Y or R	0.01
X or S	0.1
A	1
B or H	10
C	100
D	1000
E	10000
F	100000

Маркировка из трёх цифр. Первые две цифры — число номинала. Третья цифра — десятичный логарифм множителя. 0=lg1, множитель 1.1=lg10, множитель 10.2=lg100, множитель 100.3=lg1000, множитель 1000.И т.д., соответственно количеству нулей множителя. Произведение числа и множителя определит номинал резистора. В данной статье используйте окно калькулятора выше, что и для EIA-96.

Номинальные ряды E6, E12 и E24 [ править | править код ]

Значения номиналов для некоторых рядов приведены в таблице:Номинальные ряды E3, E6, E12, E24

E3 ±30%	E6 ±20%	E12 ±10%	E24 ±5%
1,0	1,0	1,0	1,0
1,1
1,2	1,2
1,3
1,5	1,5	1,5
1,6
1,8	1,8
2,0
2,2	2,2	2,2	2,2
2,4
2,7	2,7
3,0
3,3	3,3	3,3
3,6
3,9	3,9
4,3
4,7	4,7	4,7	4,7
5,1
5,6	5,6
6,2
6,8	6,8	6,8
7,5
8,2	8,2
9,1

Что это такое

Ряд номиналов — это типовые значения номинальных величин радиоэлектронных компонентов. Кроме величины они определяют и допустимые отклонения для этой группы деталей. Стандартизация величин сопротивлений, емкостей и индуктивности для производимой промышленным образом продукции нужна для соответствия продукции выпускаемой в разных странах.

Ряд номиналов обозначается латинской буквой E и цифрами. Цифры отражают количество номинальных величин сопротивлений резисторов, емкости конденсаторов или индуктивности катушек в нём. Например, в E3 – 3 величины, а E24 – соответственно 24.

Буква E значит, что он соответствует стандартам EIA (Electronic Industries Alliance).

Начало процесса стандартизации было положено еще в 1948 году на Техническом Комитете №12 «Радиосвязь», когда был приведены значения номиналов близкие к E12. И уже в 1950 были разработаны E6, E12, E24. В итоге было принято всего 7 рядов стандартных величин и допусков отклонения (погрешностей) от них. Для чего это нужно?

Допустим в E6 есть цифра «1,0» значит все резисторы должны иметь сопротивление в долях от этого числа (если его разделить) или умноженные на 10n. Например:

1,0*102=100

Это значит, что может быть резистор на 100 Ом. Следующая в наборе цифра – «1,5». То есть элемента на 120 Ом в наборе величин E6 не бывает, может быть уже на 150 Ом. Почему это сделано?

Как мы уже упомянули, к каждому ряду привязаны определенные допуски, у E6 это ±20%, значит, что сопротивление у «100 Омного» резистора в этом случае может быть от 80 до 120 Ом. Чтобы «развести» подальше эти значения друг от друга и был выбран определенный шаг.

Шаг выбирается тоже не произвольно, набор номиналов является таблицей десятичных логарифмов, вычислить значение любого члена ряда можно по формуле:

где n – номер члена, а N – номер ряда (E3, E6 и т.д.).

Давайте разберемся с этим вопросом подробнее.

Ряд Е96

погрешность элемента, изготовленного по стандарту этого номинала, может отличаться не более чем на 1% от паспортного значения, к примеру, резистор на 100 Ом не выйдет за пределы 99 или 101 Ома;
цветовое обозначение точности на корпусе радиодетали будет иметь коричневую полоску;
на практике используется в сборке печатных плат, устанавливается в цепях управления, релейной защиты, телемеханики и т.д.

Обозначение резисторов на принципиальных схемах.

На принципиальных схемах постоянные резисторы, независимо от их типа, изображают в виде прямоугольника

, а выводы резистора изображают в виде линий, проведенных от боковых сторон прямоугольника. Такое обозначение принято повсеместно, однако в некоторых зарубежных схемах используется обозначение резистора в форме зубчатой линии (пилы).

Рядом с условным обозначением ставят латинскую букву «R

» и порядковый номер резистора в схеме, а также указывают его номинальное сопротивление в единицах измерения Ом, кОм, МОм.

Значение сопротивления от 0 до 999 Ом обозначают в омах

, но единицу измерения не ставят:

— 15 Ом680 – 680 Ом920 — 920 Ом

На некоторых зарубежных схемах для обозначения Ом ставят букву R

1R3

— 1,3 Ом33R – 33 Ом470R — 470 Ом

Значение сопротивления от 1 до 999 кОм обозначают в килоомах

с добавлением буквы «к »:

1,2к

— 1,2 кОм10к — 10 кОм560к — 560 кОм

Значение сопротивления от 1000 кОм и больше обозначают в единицах мегаом

с добавлением буквы «М »:

1М

— 1 МОм3,3М — 3,3 МОм56М — 56 МОм

Резистор применяют согласно мощности, на которую он рассчитан, и которую может выдержать без риска быть испорченным при прохождении через него электрического тока. Поэтому на схемах внутри прямоугольника прописывают условные обозначения, указывающие мощность резистора: двойной косой чертой обозначают мощность 0,125 Вт; прямой чертой, расположенной вдоль значка резистора, обозначают мощность 0,5 Вт; римскими цифрами обозначается мощность от 1 Вт и выше.

Другие дефекты танталовых конденсаторов

Кроме пробоя, в результате неправильной производственной технологии и нарушения правил транспортировки и хранения в конденсаторе возникают и другие дефекты:

Механические.

Первый вид таких дефектов может появиться на выращенном диэлектрике в результате его резкого удара о твердую поверхность. Второй – при образовании электролитного слоя из-за совместного действия теплового удара и внутреннего давления газов в порах.

Примеси и включения.

При нарушении производственной технологии на поверхности тантала могут появиться посторонние вещества – углерод, железо, кальций, которые приводят к неравномерности диэлектрического слоя.

Кристаллизованные участки диэлектрика

, которые появились при изготовлении устройства. Кристаллизация может происходить из-за несоответствия состава электролита технологическим требованиям и неправильного температурного режима процесса.

Что такое ряд номиналов?

где n – это порядковый номер конкретного члена, а N – это номер ряда.

Виды

Мы уже упомянули два типа резисторов, отличающиеся по конструкции: постоянные, у которых сопротивление статичное (допускается мизерное отклонение параметров при нагреве элемента) и переменные. К последним можно добавить подвид переменных сопротивлений (полупроводниковых резисторов) – нелинейные.

Сопротивление нелинейных компонентов изменяется в широких пределах под воздействием различных факторов:

изменения температуры (терморезисторы);
яркости света (фоторезисторы);
изменений напряжения (варисторы);
деформации (тензорезисторы);
напряжённости электрического поля (магниторезисторы);
от протекающего заряда (мемристоры).

За видом резистивного материала классификация может быть следующей:

проволочные резисторы (рис. 6);
композиционные;
металлоплёночные (рис. 7);
металлооксидные (характеризуются стабильностью параметров);
углеродные (угольный резистор);
полупроводниковые, с применением резистивных полупроводниковых материалов (могут быть как линейными, так и переменными).

Рис. 6. Проволочные резисторы

Рис. 7. Постоянные плёночные SMD компоненты Отличие плёночных smd компонентов от композиционных деталей состоит в способах их изготовления. Композиционные детали производятся путём прессования композитных смесей, а плёночные – путём напыления на изоляционную подложку.

В интегральных монокристаллических микросхемах методом трафаретной печати или способом напыления в вакууме создают встроенные интегральные резисторы.

По назначению сопротивления подразделяются на детали общего назначения и на компоненты специального назначения:

прецизионные и сверхпрецизионные (высокоточные детали с допуском отклонений параметров от 0,001% до 1%);
высокоомные (от десятков МОм до нескольких Том);
высокочастотные, способные работать с частотами до сотен МГц;
высоковольтные, с рабочим напряжением, достигающим десятков кВ.

Можно классифицировать детали и по другим признакам, например по типу защиты от влаги или по способу монтажа: печатный либо навесной.

Резисторы с цветовой маркировкой.

Считается,что применение цветовой маркировки имеет ряд преимуществ, по сравнению с цифро-буквенной. Легче наносить номиналы на резисторы особо миниатюрного размера, внедрить автоматизацию сборки и. т. д. По личному мнению автора, если нужно узнать только сопротивление такого резистора, можно просто померить его, с помощью мультиметра (рекомендую). Но цветовая маркировка кроме номинального сопротивления резистора, содержит в себе и другую информацию. Итак: В первую очередь, необходимо определить — с какого конца резистора вести отсчет полосок. В резисторах советского образца первая полоска смещена ближе к краю. В современных резисторах с четырехполосной маркировкой, серебряная или золотая полоска расположена в конце ряда, обозначая соответственно — точность,10% или 5%.

Для резисторов с точностью 20 % используют маркировку с тремя полосками, Для очень точных резисторов применяется маркировка с пятью или шестью полосками. Первые две полоски означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает множитель, на который умножается число, состоящее из двух цифр, указанное первыми двумя полосками.

Если полосок 4, последняя указывает точность резистора. Если полосок 5, первые три полоски означают первые три знака номинала сопротивления, четвёртая — десятичный множитель, пятая — точность.

Если есть шестая полоска, то она может указывать либо температурный коэффициент либо — надежность резистора в процентах на тысячу часов работы. В последнем случае, она должна быть заметно шире остальных пяти полосок. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Ряд Е12

По своим характеристикам ряды Е12 отличаются следующими данными:

допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.
