Мощность переменного тока — понятие, виды и формулы

Как перевести ватт в ампер

Перевести ватт в ампер нужно в ситуации, когда необходимо поставить защитное устройство и нужно выбрать, с каким номинальным током оно должно быть. Из инструкции по эксплуатации ясно, сколько ватт потребляет бытовой прибор, подключаемый к однофазной сети.

Задача рассчитать, сколько ампер в ваттах или какая соответствует розетка для подключения, если микроволновая печь потребляет 1,5 кВт. Для удобства расчета киловатты лучше перевести в ватты: 1,5 кВт = 1500 Вт. Подставляем значения в формулу и получаем: 1500 Вт / 220 В = 6,81 А. Значения округляем в большую сторону и получаем 1500 Вт в пересчете на амперы — потребление тока СВЧ не менее 7 А.

Если подключать несколько приборов одновременно к одному устройству защиты, то чтобы посчитать, сколько в ваттах ампер, нужно все значения потребления сложить вместе. Например, в комнате используется освещение со светодиодными лампами 10 шт. по 6 Вт, утюг мощностью 2 кВт и телевизор 30 Вт. Сначала все показатели нужно перевести в ватты, получается:

  • лампы 6*10= 60 Вт,
  • утюг 2 кВт=2000 Вт,
  • телевизор 30 Вт.

Что такое мощность в электричестве: просто о сложном

Механическая мощность как физическая величина равна отношению выполненной работы к некоторому промежутку времени. Поскольку понятие работы определяется количеством затраченной энергии, то и мощность допустимо представить как скорость преобразования энергий.

Разобрав составляющие механической мощности, рассмотрим из чего складывается электрическая. Напряжение — выполняемая работа по перемещению одного кулона электрического заряда, а ток — количество проходящих кулонов за одну секунду. Произведение напряжения на ток показывает полный объем работы, выполненной за одну секунду.

Мощность электрического тока

Проанализировав полученную формулу, можно заключить, что силовой показатель зависит одинаково от тока и напряжения. То есть, одно и тоже значение возможно получить при низком напряжении и большом тока, или при высоком напряжении и низком токе.

Наука подразделяет электрическую мощность на:

  • активную. Подразумевает преобразование мощности в тепловую, механическую и другие виды энергии. Показатель выражают в Ваттах и вычисляют по формуле U*I;
  • реактивную. Эта величина характеризует электрические нагрузки, создаваемые в устройствах колебаниями энергии электромагнитного поля. Показатель выражается как вольт-ампер реактивный и представляет собой произведение напряжения на силу тука и угол сдвига.

Для простоты понимания смысла активной и реактивной мощности, обратимся к нагревательному оборудованию, где электрическая энергия преобразуется в тепловую.

Мощность при токах: постоянном и переменном

Расчет падения напряжения в кабеле

Когда возникает необходимость рассчитывать, сколько будет потреблять установленное оборудование, нужно помнить, что существует разница между значением P при подаче постоянного и переменного напряжений.

Формула P при постоянном токе показывает P в виде произведения мгновенных значений I и U. При этом момент времени может быть абсолютно любой.

Выражение P в условиях синусоидального движения электронов учитывает угол, на который сдвинуты фазы тока и напряжения. Косинус этого угла умножается на произведение тока и напряжения за период времени Т. Это период времени, за который ток меняет своё значение с положительного на отрицательное:

Т = 1/f, где f – это частота 50 Гц.

Подбор номинала автоматического выключателя

Автоматические выключатели защищают электрические аппараты от токов короткого замыкания и перегрузок.

При аварийном режиме они обесточивают защищаемую цепь при помощи теплового или электромагнитного механизма расцепления.

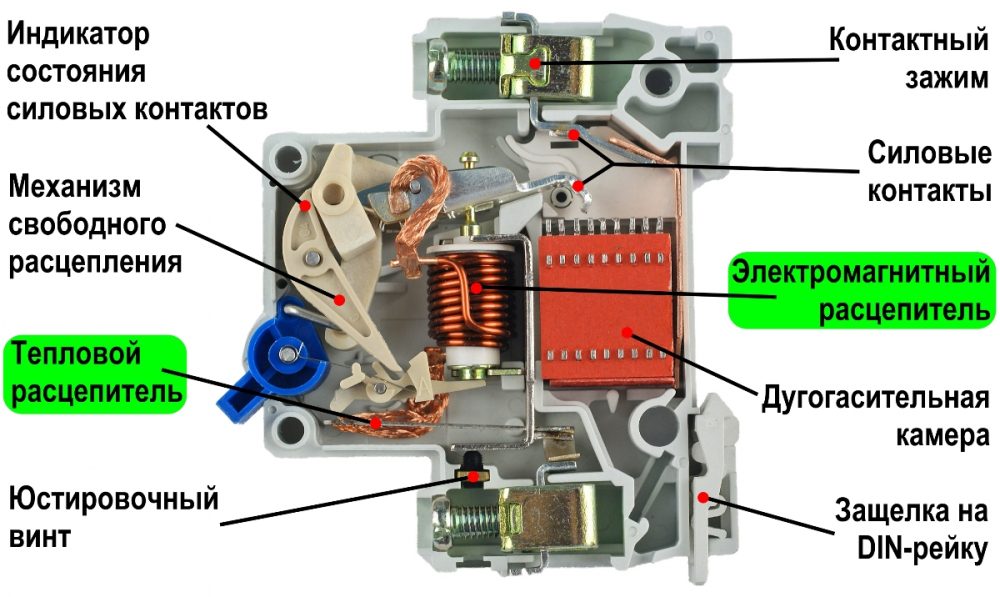

Тепловой расцепитель состоит из биметаллической пластины с различными коэффициентами теплового расширения. Если номинальный ток превышен, пластина изгибается и приводит в действие механизм расцепления.

У электромагнитного расцепителя имеется соленоид с подвижным сердечником. При превышении заданного I, в катушке увеличивается электромагнитное поле, сердечник втягивается в катушку соленоида, в результате чего срабатывает механизм расцепления.

Минимальный I, при котором тепловой расцепитель должен сработать, устанавливается с помощью регулировочного винта.

Ток срабатывания у электромагнитного расцепителя при коротком замыкании равен произведению установленного срабатывания на номинальный электроток расцепителя.

Расчёт мощности по току и напряжению

Формула мощности электрического тока

Посчитать потребление P можно, зная эти два параметра I и U сети. До того, как подобрать кабели или провода для проводки в квартире, нужно определиться с P потребителей, которые можно к ним подключить. Расчёт производят после того, как измерительными приборами фиксируют действующие показания силы тока I (А), а также напряжения U (В).

Однофазная сеть напряжением 220 вольт

При включении в цепь активной нагрузки пользуются формулой: P = U*I. В случае присутствия сдвига фаз между U и I пользуются формулой: P = U*I* cosφ.

Трёхфазная сеть напряжением 380 В

В трёхфазной сети переменного тока со сдвигом фаз результат последней формулы умножают на √3. Значение угла cosφ можно уточнить в справочнике.


Таблица cosφ для бытовых устройств

При выборе сечения проводов обычно известны суммарная мощность будущих потребителей и напряжение сети.

Нужна только сила тока формула через мощность и напряжение которой имеет вид:

I = P / (U *cosφ).

У формулы для расчёта тока, используя мощность и напряжение, следующие составляющие:

  • P – известная мощность прибора, (Вт);
  • U – напряжение питания, (220/380 В);
  • cosφ – угол сдвига фаз.

Расчет тока можно выполнить с помощью онлайн-калькулятора.


Онлайн-калькулятор – общий вид интерфейса

Средняя мощность в активной нагрузке

Мощностные параметры электросети или любой установки являются наиболее важными данными практически любого электрического прибора. Передача проходящих или потребляемых мощностных характеристик активного типа осуществляются в течение определенного периода времени.

Табличные значения средних мощностных характеристик основных бытовых приборов

Устройство Показатели
Зарядное устройство 2,0 Вт/час
Люминесцентные лампы «ДРЛ» 50 Вт/час и более
Электрический чайник 1,5 кВт/час
Акустические системы 30 Вт/час
Стиральная машина 2,5 кВт/час
Мойка под высоким давлением 3,5 кВт/час
Инверторы полуавтоматического типа 3,5 кВт/час
Кухонный блендер 1,0-1,2 кВт/час
Микроволновая СВЧ-печь 1,8 кВт/час
Кухонные тостеры 1,2 кВт/час
Телевизор 0,2 кВт
Холодильник 0,4 кВт
Пылесос 1,0 кВт
Компьютер стационарный 0,55 кВт
Электрическая плита 2,5 кВт/час
Фен для сушки волос 1,0 кВт/час
Утюг 1,0 кВт/час
Электрическая духовка 1,2 кВт/час
Электрический обогреватель 1,4 кВт/час

Расчет мощности трехфазной сети

Электрическая энергия на все объекты изначально поступает через трехфазную сеть. В частные дома она может заводиться напрямую, а в многоквартирном доме доходит лишь до вводного распределительного устройства. Далее по квартирам расходятся уже однофазные линии. В любом случае потребуется выполнить расчет мощности трехфазной сети, чтобы заранее определить ее способность выдерживать запланированные нагрузки по току. Для того чтобы сделать правильные вычисления, нужно знать особенности таких сетей. Все необходимые расчеты выполняются вручную при помощи формул или с использованием онлайн-калькулятора.

  1. Специфика и особенности трехфазных сетей
  2. Расчет мощности потребителей
  3. Как рассчитать трехфазную сеть
  4. Использование калькулятора для расчета мощности

Баланс мощностей

В соответствии с общепринятыми характеристиками, баланс в электрической цепи базируется на законе сохранения энергии, поэтому суммарные потребляемые и отдаваемые мощности должны быть равными.

При расчетах учитываются показатели эквивалентного сопротивления и знакомый большинству из курса физики закон Ома.

Допускаются небольшие расхождения в значениях, что обуславливается стандартными округлениями, осуществляемыми в процессе выполнения самостоятельных расчетов. Таким образом, вне зависимости от уровня сложности создаваемой цепи баланс обязательно должен сходиться, что является гарантией сохранения работоспособности и полной безопасности эксплуатации.

Как узнать ток, зная мощность и напряжение?

В металлах, из которых сделаны провода, находятся свободные электроны, участвующие в работе. На клеммах источника тока создается сила, заставляющая заряды перемещаться по проводнику. Эта сила называется электродвижущей (э. д. с.). В постоянных цепях электроны выходят из источника с одной клеммы и «втягиваются» другой. При движении электронов совершается какая-то работа, зависящая от напряжения и тока. Связь силы тока с мощностью и напряжением видна в формуле:

P = UI,

где P – мощность, Вт; U – напряжение, В; I – ток, А.

Что такое ток? Для наглядности возьмем несколько рек, вода в которых течет с одинаковой скоростью. Однако русло у всех разное: одни реки широкие, другие узкие, какие-то глубокие или мелкие. Понятно, что объем воды, проходящий через контрольную точку, у всех будет разным. Выходит, что чем глубже или шире река, тем большее воды проходит по ней.

То же самое относится к электронам – чем больше их проходит через точку на проводнике, тем больший ток мы имеем. В отличие от рек, которые в половодье могут разливаться, избыток носителей заряда не может выходить за пределы провода. Как рассчитать пропускную способность кабеля рассмотрим в последнем подзаголовке.

Сравним зависимость силы тока от мощности и напряжения. Для этого воспользуемся приведенной выше формулой.

Сначала все значения следует привести к единой системе. Если мощность выражена в киловаттах или милливаттах, их нужно перевести в ватты. В одном киловатте 1 000 ватт. В одном ватте содержится 1 000 милливатт. То же самое относится и к напряжению. Если переделать формулу в такой вид: I = , то можно рассчитать ток. Например, есть утюг мощностью 1,2 кВт, как узнать ток?

Вольтметром измеряем напряжение в розетке, если прибора нет, можно считать его равным 220 В. Киловатты утюга переводим в ватты, получаем 1 200 ватт. Эти значения вставляем в формулу:

Основные электрические величины и единицы их измерения

Рассмотрим основные электрические величины, которые мы изучаем сначала в школе, затем в средних и высших учебных заведениях. Все данные для удобства сведем в небольшую таблицу. После таблицы будут приведены определения отдельных величин, на случай возникновения каких-либо непониманий.

q Кл — кулон заряд
R Ом – ом сопротивление
U В – вольт напряжение
I А – ампер Сила тока (электрический ток)
C Ф – фарад Емкость
L Гн — генри Индуктивность
sigma См — сименс Удельная электрическая проводимость
e0 8,85418781762039*10-12 Ф/м Электрическая постоянная
φ В – вольт Потенциал точки электрического поля
P Вт – ватт Мощность активная
Q Вар – вольт-ампер-реактивный Мощность реактивная
S Ва – вольт-ампер Мощность полная
f Гц — герц Частота

Существуют десятичные приставки, которые используются в названии величины и служат для упрощения описания. Самые распространенные из них: мега, мили, кило, нано, пико. В таблице приведены и остальные приставки, кроме названных.

10-24 иокто и/y
10-21 зепто з/z
10-18 атто a
10-15 фемто ф/f
10-12 пико п/p
10-9 нано н/n
10-6 микро мк/μ
10-3 милли м/m
10-2 санти c
10-1 деци д/d
101 дека да/da
102 гекто г/h
103 кило к/k
106 мега M
109 гига Г/G
1012 тера T
1015 пета П/P
1018 экза Э/E
1021 зета З/Z
1024 йотта И/Y

Сила тока в 1А – это величина, равная отношению заряда в 1 Кл, прошедшего за 1с времени через поверхность (проводник), к времени прохождения заряда через поверхность. Для протекания тока необходимо, чтобы цепь была замкнутой.

Сила тока измеряется в амперах. 1А=1Кл/1c

В практике встречаются

1кА = 1000А

1мА = 0,001А

1мкА = 0,000001А

Электрическое напряжение – разность потенциалов между двумя точками электрического поля. Величина электрического потенциала измеряется в вольтах, следовательно, и напряжение измеряется в вольтах (В).

1Вольт – напряжение, которое необходимо для выделения в проводнике энергии в 1Ватт при протекании по нему тока силой в 1Ампер.

1В=1Вт/1А.

В практике встречаются

1кВ = 1000В

1мВ = 0,001В

Электрическое сопротивление – характеристика проводника препятствовать протеканию по нему электрического тока. Определяется как отношение напряжения на концах проводника к силе тока в нем. Измеряется в омах (Ом). В некоторых пределах величина постоянная.

1Ом – сопротивление проводника при протекании по нему постоянного тока силой 1А и возникающем при этом на концах напряжении в 1В.

Из школьного курса физики все мы помним формулу для однородного проводника постоянного сечения:

R=ρlS – сопротивление такого проводника зависит от сечения S и длины l

где ρ – удельное сопротивление материала проводника, табличная величина.

Между тремя вышеописанными величинами существует закон Ома для цепи постоянного тока.

Ток в цепи прямо пропорционален величине напряжения в цепи и обратно пропорционален величине сопротивления цепи – закон Ома.

I=U/R

Электрической емкостью называется способность проводника накапливать электрический заряд.

Емкость измеряется в фарадах (1Ф).

1Ф = 1Кл/1В

1Ф – это емкость конденсатора между обкладками которого возникает напряжение 1В при заряде в 1Кл.

В практике встречаются

1пФ = 0,000000000001Ф

1нФ = 0,000000001Ф

Индуктивность – это величина, характеризующая способность контура, по которому протекает электрический ток, создавать и накапливать магнитное поле.

Индуктивность измеряется в генри.

1Гн = (В*с)/А

1Гн – величина, равная ЭДС самоиндукции, возникающей при изменении величины тока в контуре на 1А в течение 1секунды.

В практике встречаются

1мГн = 0, 001Гн

Электрическая проводимость – величина, показывающая способность тела проводить электрический ток. Обратная величина сопротивлению.

Электропроводность измеряется в сименсах.

1См = Ом-1

Поделитесь с коллегами и сокурсниками

Лошадиная сила

В некоторых случаях при определении мощности автомобилей пользуются устаревшей единицей измерения «лошадиная сила».

Эту единицу ввел в обращение Джеймс Уайт, в честь которого названа единица мощности 1 Ватт, в 1789 году. Его нанял один пивовар для постройки парового двигателя для насоса, способного заменить лошадь. Чтобы определить, какой необходим двигатель, взяли лошадь и запрягли её качать воду.

Считается, что пивовар взял самую сильную лошадь и заставил её работать без отдыха. Реальная сила лошади меньше в 1,5 раза.

В разных странах соотношение 1ЛС и 1кВт немного отличается друг от друга. В России принято считать 1ЛС=0.735кВт, и автомобильный двигатель в 80ЛС соответствует электродвигателю 58,8кВт.


Лошадиная сила

Знание того, как определить мощность и как узнать ток электроприборов, необходимы для проектирования электросетей, расчета кабелей и пускорегулирующей аппаратуры.

Однофазная сеть напряжением 220 В

Сила тока I (в амперах, А) подсчитывается по формуле:

I = P / U,

где P – электрическая полная нагрузка (обязательно указывается в техническом паспорте устройства), Вт (ватт);

U – напряжение электрической сети, В (вольт).

Ниже в таблице представлены величины нагрузки типичных бытовых электроприборов и потребляемый ими ток (для напряжения 220 В).

Электроприбор Потребляемая мощность, Вт Сила тока, А
Стиральная машина 2000 – 2500 9,0 – 11,4
Джакузи 2000 – 2500 9,0 – 11,4
Электроподогрев пола 800 – 1400 3,6 – 6,4
Стационарная электрическая плита 4500 – 8500 20,5 – 38,6
СВЧ печь 900 – 1300 4,1 – 5,9
Посудомоечная машина 2000 — 2500 9,0 – 11,4
Морозильники, холодильники 140 — 300 0,6 – 1,4
Мясорубка с электроприводом 1100 — 1200 5,0 — 5,5
Электрочайник 1850 – 2000 8,4 – 9,0
Электрическая кофеварка 6з0 — 1200 3,0 – 5,5
Соковыжималка 240 — 360 1,1 – 1,6
Тостер 640 — 1100 2,9 — 5,0
Миксер 250 — 400 1,1 – 1,8
Фен 400 — 1600 1,8 – 7,3
Утюг 900 — 1700 4,1 – 7,7
Пылесос 680 — 1400 3,1 – 6,4
Вентилятор 250 — 400 1,0 – 1,8
Телевизор 125 — 180 0,6 – 0,8
Радиоаппаратура 70 — 100 0,3 – 0,5
Приборы освещения 20 — 100 0,1 – 0,4

На рисунке представлена схема устройства электроснабжения квартиры при однофазном подключении к сети напряжением 220 В.

Как видно из рисунка, различные потребители электроэнергии подключены через соответствующие автоматы к электросчётчику и далее общему автомату, который должен быть рассчитан на нагрузку приборов, которыми будет оборудована квартира. Провод, который подводит питание также должен удовлетворять нагрузке энергопотребителей.

Ниже приводится таблица для скрытой проводки при однофазной схеме подключения квартиры для подбора провода при напряжении 220 В

Сечение жилы провода, мм2 Диаметр жилы проводника, мм Медные жилы Алюминиевые жилы
Ток, А Мощность, Вт Ток, А Мощность, кВт
0,50 0,80 6 1300
0,75 0,98 10 2200
1,00 1,13 14 3100
1,50 1,38 15 3300 10 2200
2,00 1,60 19 4200 14 3100
2,50 1,78 21 4600 16 3500
4,00 2,26 27 5900 21 4600
6,00 2,76 34 7500 26 5700
10,00 3,57 50 11000 38 8400
16,00 4,51 80 17600 55 12100
25,00 5,64 100 22000 65 14300

Как видно из таблицы сечение жил зависит кроме нагрузки и от материала, из которого изготовлен провод.

Формула расчета сечения провода и как определяется сечение провода

Раньше уже говорилось, что чрезмерный ток недопустим для проводов. Это связано с их перегревом. Поэтому каждый проводник способен пропускать через себя ограниченный ток. Почему провода греются? Любой материал в нормальных условиях имеет собственное сопротивление. Проходящий через него ток производит работу по нагреву металла. Этот нагрев допускается до определенной температуры, после чего начинается его плавление.

Рекомендуем прочитать: Принцип работы регулятора напряжения

Существуют специальные таблицы, помогающие подобрать сечение провода в зависимости от рабочего тока. Сечение – это площадь проволоки в разрезе. Как правило, такой разрез имеет вид круга. Чтобы найти сечение, необходимо найти площадь этого круга. Можно воспользоваться формулой:

где S – площадь круга или сечение в мм2; П – постоянное число равное 3,14159265; r – радиус круга. Для определения радиуса диаметр делят на два, затем подставляют в формулу.

Мощность, напряжение, сила тока – это основные величины, зависящие друг от друга. Используя одну из приведенных формул, можно найти необходимую величину.

Вычисление мощности

Формула мощности электрического тока и принцип расчета будут отличаться при рассмотрении цепей постоянного и переменного токов. Постоянный ток используется в бортовой сети автомобилей, портативных устройствах, питающем напряжении троллейбусов. Переменный — применяется в электрической проводке зданий, мощных электродвигателях и генераторах.

При постоянном напряжении

Чтобы предположить значение тока, нужно знать мощность используемых потребителей электроэнергии. Расчет тока по мощности производится из этой величины по формуле:

I = P / U,

где I — сила тока, U — напряжение в сети, P — суммарная мощность, которую будут потреблять подключенные устройства.

Для примера можно посчитать ток питания электродвигателя троллейбуса 150 кВт. В троллейбусной сети используется постоянное напряжение 600 В. Соответственно, при вычислении тока через указанную формулу, получается значение, равное 250 ампер. Для таких больших значений в троллейбусной сети используются специальные провода.

Существует специальные таблицы, позволяющие по известному току сразу найти сечение медного или алюминиевого проводника. Это же значение можно вычислить в калькуляторе онлайн. Необходимо ввести используемый материал, ток или мощность потребителя — и сервис рассчитает оптимальное сечение. В стандартных проводках зданий используются сечения 1,5 квадратных миллиметра для сетей освещения и 2,5 кв. мм. для розеток.

При переменном напряжении

Для питания электрических сетей домашних и офисных зданий используется переменное напряжение. Его применение обосновано несколькими причинами:

  1. Меньшие затраты при передаче по ЛЭП;
  2. Простое создание повышающих и понижающих напряжение устройств;
  3. Отсутствие полярности.

Мощность переменного тока сильно зависит от параметров питаемой нагрузки. Поэтому формула электрической мощности в переменных сетях приобретает вид:

P = U ⋅ I ⋅ cosφ,

где cosφ определяет характер нагрузки.

В таких цепях это активная мощность, то есть превращающаяся при работе в другие виды энергии: электромагнитную и тепловую.

Для активного сопротивления, то есть обычных резисторов, cosφ = 1. Чем больше реактивная составляющая в цепи, то есть больше элементов имеют емкостное или индуктивное сопротивление, тем меньше будет cosφ. Коэффициент cosφ для большинства электроприборов имеет значение 0,95, исключение составляют только сварочные аппараты и электродвигатели, имеющие высокую индуктивную нагрузку.

Существует и реактивная мощность. Она определяет энергию, подаваемую с источника питания в реактивные элементы, а затем возвращаемая этими элементами обратно. Формула мощности тока для реактивных цепей имеет вид:

P = U ⋅ I ⋅ sinφ.

Здесь sinφ характеризует вклад в полную мощность индуктивных и конденсаторных элементов. Измеряется реактивная мощность в таких единицах, как вар (вольт-ампер реактивный).

В промышленных электросетях распространены трехфазные системы. Их преимущества важны для индустрии:

  • Более экономная передача электричества на дальние расстояния;
  • Уменьшение затрат при создании электродвигателей 3-х фазной системы;
  • Равномерность механической нагрузки на электрогенератор.

Особенностью трехфазных систем электрического тока является то, что напряжение в этих системах используется повышенное, равное 380 В. При распределенной по трем ветвям нагрузке это приводит к уменьшению рабочего тока по отношению к однофазной системе, в которой рабочим напряжением принято 220 В. Формула для расчета мощности в трехфазной цепи будет иметь следующий вид:

P = 1,73 ⋅ I ⋅ U ⋅ cosφ.

Повышающий коэффициент 1,73 здесь связан с распределённой нагрузкой и меньшим влиянием реактивной составляющей в таких системах.

Рассчитать значение переменного тока, зная потребляемую мощность, легко по указанным формулам. Например, для однофазной сети:

I = P /(U ⋅ cosφ).

Формула Закона Ома

В 1827 году Георг Симон Ом открыл закон силы электрического тока. Его именем назвали Закон и единицу измерения величины сопротивления. Смысл закона в следующем.

Чем толще труба и больше давление воды в водопроводе (с увеличением диаметра трубы уменьшается сопротивление воде) – тем больше потечет воды. Если представить, что вода это электроны (электрический ток), то, чем толще провод и больше напряжение (с увеличением сечения провода уменьшается сопротивление току) – тем больший ток будет протекать по участку цепи.

Сила тока, протекающая по электрической цепи, прямо пропорциональна приложенному напряжению и обратно пропорциональна величине сопротивления цепи.

где
I – сила тока, измеряется в амперах и обозначается буквой А;
U – напряжение, измеряется в вольтах и обозначается буквой В;
R – сопротивление, измеряется в омах и обозначается .

Если известны напряжение питания U и сопротивление электроприбора R, то с помощью вышеприведенной формулы, воспользовавшись онлайн калькулятором, легко определить силу протекающего по цепи тока I.

  Онлайн калькулятор для определения силы тока
  Напряжение, В:
  Сопротивление, Ом:


С помощью закона Ома рассчитываются электрические параметры электропроводки, нагревательных элементов, всех радиоэлементов современной электронной аппаратуры, будь то компьютер, телевизор или сотовый телефон.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
