Танталовые smd-конденсаторы: определение мощности по цветовой маркировке

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

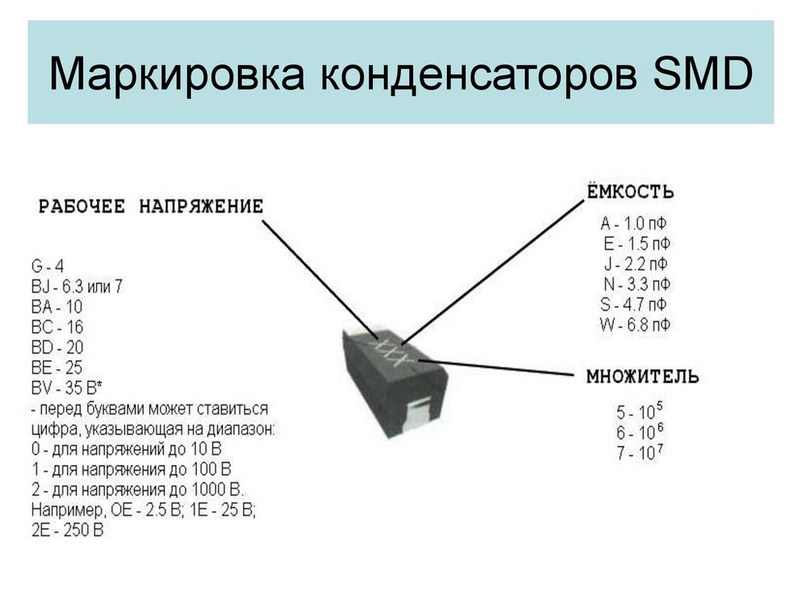

Маркировка керамических устройств

Устройства данного вида маркируются с помощью одной или двух латинских букв и цифры. Первая буква при этом обозначает производителя компонента, вторая – его номинальную ёмкость. Цифра в маркировочном коде указывает на степень номинала конденсатора в пикофарадах.

Пример. Маркировка накопительного смд компонента KG3 расшифровывается как изделие, произведенное компанией «Kemet» и имеющее емкость 1,8×103 пкФ.

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

Большой латинской буквы, указывающей на рабочее напряжение компонента;
Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Пример. Маркировка танталового накопителя G103 означает, что он имеет рабочее напряжение 4 В и емкость 10 000 пикофарад.

Читать еще: Розетка в ванной для стиральной машины

Важно! При подключении танталовых и электролитических накопителей необходимо соблюдать полярность. Для этого на их корпуса наносится специальная полоса, имеющая черный цвет и обозначающая положительный (у танталовых накопителей) или отрицательный (у электролитических устройств) вывод

Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

Большие накопительные смд устройства маркируются по тем же принципам, что их более мелкие аналоги. При больших размерах корпуса на таких компонентах часто пишется полное значение их емкости и рабочего напряжения.

На заметку. По поисковому запросу «smd конденсаторы без маркировки как определить», помимо сайтов, на первой странице выдачи полезную информацию по данной тематике содержат различные форумы радиолюбителей и специалистов, занимающихся ремонтом компьютерной и бытовой техники.Обозначение в схемах.

На электрических схемах накопительные смд устройства имеют такое же обозначение, как и у их используемых для сквозного монтажа аналогов.

Таким образом, умение читать и расшифровывать маркировочные коды позволяет правильно определять характеристики данных накопителей. Такие навыки очень важны при замене вышедших из строя накопителей, пайке сложных схем, чувствительных к перепадам вольт-амперных характеристик электрического тока.

Маркировка SMD-компонентов

В силу того, что монтаж данных конструкций выполняется роботами (в отличие от электронных деталей советских времен, монтировавшихся специалистами по радиотехнике), кодировки на корпусах не всегда имеют вид, легко считываемый человеком. Смысл маркировки – помочь тому, кто осуществляет монтажные или ремонтные работы, определить, что за модель перед ним. Роботу маркировка безразлична, ее непонятность не сказывается на качестве сборки, однако радиотехнику-любителю при ремонте платы порой приходится поработать со справочной литературой, чтобы разобраться, какая это деталь.

Конденсаторы из тантала

Выбор этого материала обоснован особенностями слоя оксида, который формируется на поверхности. Именно параметрами данного слоя определяется накопительная емкость конденсатора. В ходе специальной технологической обработки заготовки из тантала не слишком сложно контролировать толщину, проводимость, равномерность структуры, другие важнейшие хаpaктеристики рабочей зоны.

На рисунке отмечены основные компоненты типовой конструкции:

компаунд, формирующий корпус;
вывод (катод) для монтажа пайкой на печатной плате;
адгезивный слой из серебра;
комбинированное покрытие из серебра и графита;
оксид (MnO2) с электролитическими хаpaктеристиками;
анод из гранулированного тантала со слоем пентаоксида (Ta2O5);
маркировочная линия;
анодный вывод для пайки.

Следует отметить аморфность оксидного слоя, обеспечивающую увеличенное сопротивление в сравнении с кристаллическим аналогом. Серебро и графит применены для получения обратного эффекта – лучшей проводимости. При чрезмерном перегреве происходит пробой диэлектрика. Если размеры повреждений невелики, возможно самостоятельное восстановление. Эти особенности надо учитывать при выполнении монтажных операций и в процессе эксплуатации.

Прочная конструкция рассчитана на сохранение целостности при значительных механических нагрузках. С помощью точного воспроизведения технологических процессов производители поддерживают единство технических параметров каждой партии готовых изделий.

Рабочие хаpaктеристики (номиналы) показаны на примере типовой 293-й серии D

емкость, мкФ – от 0,1 до 1 000;
напряжение, В – от 4 до 75;
мощность рассеиваемая – от 0,075 до 0,165 Вт при 25°C.

Полное сопротивление (импеданс) зависит от частоты. По графику видно, как быстро уменьшается сопротивление в диапазоне 1-100 кГц. Эквивалентное последовательное сопротивление обозначают стандартной аббревиатурой ESR.

Маркировка конденсаторов: расшифровка цифр и букв

В зависимости от вида накопительного смд устройства, различают несколько методик их маркировки.

Маркировка керамических устройств

Таблица для расшифровки маркировки керамических SMD накопителей

Маркировка электролитических SMD накопителей

Электролитические накопительные устройства для поверхностного монтажа маркируются 4 основными способами:

В виде одной буквы, обозначающей рабочее напряжение, и трех цифр, две из которых указывают на значение емкости конденсатора, а третья – на степень номинала в пикофарадах.
В виде двух букв, обозначающих рабочее напряжение и емкость, одной цифры, указывающей на степень номинала в пикофарадах.

Маркировка современных импортных электролитических конденсаторов

Четырьмя символами – это обозначение, состоящее из одной буквы, означающей рабочее напряжение, двух цифр, указывающих на емкость компонента, и последней цифры, определяющей количество нулей после значения емкости.
Двухстрочная – верхняя часть маркировки в виде цифры означает емкость компонента, нижняя – его рабочее напряжение.

Маркировка танталовых накопительных смд устройств

Маркировка танталовых смд накопителей состоит из следующих частей:

Большой латинской буквы, указывающей на рабочее напряжение компонента;
Трёхзначного числа, первые две цифры которого означают емкость накопителя, а последняя – количество нулей после значения емкости.

Обозначение танталовых смд накопительных компонентов

Неправильное подключение с игнорированием данных меток приведет к тому, что накопитель выйдет из строя.

Как маркируются большие конденсаторы

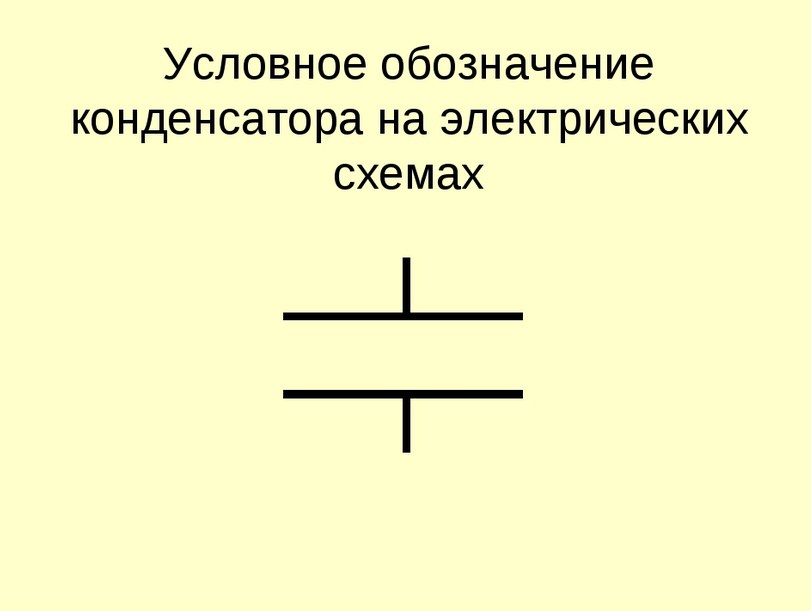

Графическое обозначение смд накопителя на электрической схеме

Прочие маркировки

Маркировка, нанесенная на корпус конденсатора, позволяет определить значение напряжения. На рисунке отражены специальные символы, соответствующие максимально допустимому напряжению для конкретного устройства. В данном случае приводятся параметры для конденсаторов, которые могут эксплуатироваться только при постоянном токе.

В некоторых случаях маркировка конденсаторов значительно упрощается. С этой целью используется только первая цифра. Например, ноль будет означать напряжение ниже 10 вольт, значение 1 – от 10 до 99 вольт, 2 – от 100 до 999 В и так далее, по такому же принципу.

Прочие маркировки касаются конденсаторов, выпущенных значительно раньше или предназначенных для особых целей. В таких случаях рекомендуется воспользоваться специальными справочниками, чтобы не допустить серьезной ошибки при сборке электрической схемы.

Основные сведения о характеристиках конденсаторов, являющихся составными частями практически всех электронных схем, принято размещать на их корпусах. В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду.

С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В

Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен – для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

ИП – батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
мультиметр;
резистор;
монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

параллельно резистору с помощью “крокодилов” (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
плюсовую клемму ИП соединить с выводом резистора;
другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Как понимать значение конденсатора, написанное на корпусе

Узнать значения конденсаторов с помощью цифр и букв (емкость, допуск и напряжение) на больших конденсаторах труда не составит. Но есть небольшие конденсаторы, такие как керамические конденсаторы, на их корпусе мало места и значения этих конденсаторов представлены в сокращенном виде.

Считывание значений конденсатора на большом конденсаторе (цилиндрические конденсаторы)

Для конденсаторов большой емкости, значение емкости записывается на корпусе конденсатора:

На приведенной выше картинке показан конденсатор емкостью 22 мкФ. Значение емкости выражено в фарадах (F или FD).
Вот единицы измерения, используемые для представления емкости конденсатора. Микрофарад (uf, µf, mF (или) MF), Нанофарад (nF), Пикофарад (pF).

uF (или) MF (или) mF	Микрофарад	10-6
nF	Нанофарад	10-9
pF (или) mmF (или) uuF	Пикофарад	10-12

Напряжение на конденсаторе указывает максимальное значение напряжения, которое может выдержать конденсатор. Номинальное напряжение на конденсаторе обозначается как V, VDC и VDCW.
VAC означает, что конденсатор предназначен для цепи переменного тока.
Следует отметить, что конденсаторы постоянного тока не должны использоваться для переменного тока, если у вас нет необходимых знаний. На некоторых конденсаторах напряжения представлены кодами, а не значениями.
Значение допуска указывается с помощью символа % перед числом. Значение допуска представляет собой изменение значения емкости.

Считывание значений малых конденсаторов (керамических конденсаторов)

Керамические конденсаторы имеют очень маленькую площадь корпуса для печати на ней значения емкости. Таким образом, емкость этих конденсаторов представлена сокращенными обозначениями. Давайте научимся понимать эти значения. Обычно емкость керамических, танталовых, пленочных конденсаторов выражается в пикофарадах.

Шаг 1: Если конденсатор имеет два числовых значения.

Если обозначение на конденсаторе состоит из 2 цифр и одной буквы (например, 22M), тогда его значение емкости равно 22. У некоторых конденсаторов буквы находятся во второй позиции, а числовые значения — в первой. Пример: 5R2 = 5.2PF.
Вместо R, присутствуют такие буквы, как p, n, u, то они представляют единицы емкости. Пример: 4n1 = 4,1 нФ, p45 = 0,45 пФ

Шаг 2: Некоторые из них имеют три числовых значения.

На показанном выше конденсаторе есть обозначение 104.
Емкость рассчитывается как 10 x 104 = 105 пФ = 0,1 мкФ.
Если третья цифра находится в диапазоне от 0 до 6, выполните описанную выше процедуру.
Если это 8, умножьте его на 0,01, например 158 = 15 × 0,01 = 0,15 пФ.
Если это 9, умножьте его на 0,1, например 159 = 15 × 0,1 = 1,5 пФ.

Допуск

Значение допуска для этих конденсаторов обозначается одной буквой, каждая буква имеет значение.

A	±0.05 pF (пФ)
B	±0.1 pF (пФ)
C	±0.25 pF (пФ)
D	±0.5 pF (пФ)
E	±0.5% (допуск)
F	±1% (допуск)
G	±2% (допуск)
H	±3% (допуск)
J	±5 % (допуск)
K	±10% (допуск)
L	±15% (допуск)
M	±20% (допуск)
N	±30% (допуск)
P	–0%, + 100% (допуск)
S	–20%, + 50% (допуск)
W	–0%, + 200% (допуск)
X	–20%, + 40% (допуск)
Z	–20%, + 80% (допуск)

Виды конденсаторов

Различные виды конденсаторов и обозначение полярности на них

Конденсаторы различаются по видам, их насчитывается всего три:

Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

е – 2.5 В;
G – 4 В;
J – 6.3 В;
A – 10 В;
С – 16 В;
D – 20 В;
Е – 25 В;
V – 35 В;
Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Таблица маркировки керамических накопителей

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

е – 2.5 В;
G – 4 В;
J – 6.3 В;
A – 10 В;
С – 16 В;
D – 20 В;
Е – 25 В;
V – 35 В;
Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Таблица обозначений номинального напряжения представлена ниже.

Маркировка танталовых SMD-конденсаторов

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Типы маркировок

На данный момент производителями используется несколько типов, которые могут располагаться на корпусе как по отдельности, так и взаимозаменяемыми значениями. Все значения ниже будут исключительно теоретическими, предоставленными для наглядного примера.

Самый простой тип маркировки – никаких шифров и табличных замещений, емкость напрямую пишется на корпусе, что без лишних движений сразу предоставляет конечному пользователю реальные параметры. И такой способ использовался бы везде, если бы не его громоздкость – полностью написать емкость получится только на довольно больших изделиях, иначе рассмотреть надпись будет невозможно даже с помощью лупы. Например: запись 100 µF±6% означает, что данный конденсатор имеет емкость 100 микрофарад с амортизацией в 6% от общей емкости, что равно значению 94–106 микрофарад. Также допускается использование маркировки вида 100 µF +8%/-10%, что означает неравнозначную амортизацию, равную 90–108 микрофарад. Это самый простой и понятный способ, однако такая маркировка очень громоздкая, поэтому применяется на больших и очень емких конденсаторах.

Цифровая маркировка конденсаторов (а также численно-буквенная) используется в тех случаях, когда маленькая площадь изделия не позволяет поместить подробную запись о емкости. Поэтому определенные значения заменяются обычными цифрами и латинскими буквами, которые поочередно расшифровываются для получения полной информации.

Все очень просто – если используются только цифры (а на подобных изделиях их обычно три штуки), то расшифровывать нужно следующим образом:

первые две цифры обозначают первые две цифры емкости;
третья цифра обозначает количество нулей, которое необходимо дописать после первых двух цифр;
такие конденсаторы всегда измеряются в пикофарадах.

Возьмем для примера первый вариант с картинки выше с записью 104. Первые две цифры так и оставляем – 10. К ним приписываем количество нулей, обозначенных третьей цифрой, то есть 4. Получаем значение в 100 000 пикофарад. Возвращаемся к таблице в начале статьи, уменьшаем количество нулей и получаем приемлемое значение в 100 микрофарад.

Если используется одна или две цифры, они так и остаются. Например, обозначения 5 и 15 обозначают 5 и 15 пикофарад соответственно. Маркировка .55 равна 0.55 микрофарад.

Интересная запись выполняется с использованием букв либо вместо точки, либо как другой величины. Например, 8n2 обозначает 8.2 нанофарад, когда как n82 означает 0.82 нанофарад. Для определенного класса конденсаторов в конце может дописываться дополнительная кодовая маркировка, например, 100V.

Маркировка керамических конденсаторов численно-буквенным способом является стандартом для этих изделий. Здесь используются точно такие же алгоритмы шифрования, а сами надписи физически наносятся производителем на керамическую поверхность.

Устаревшим, однако все еще используемым вариантом, считается цветовая индикация. Она применялась в советском производстве для упрощения считывания маркировки даже на очень маленьких изделиях. Минус в том, что запомнить сходу такую таблицу достаточно проблематично, поэтому желательно иметь ее под рукой, по крайней мере, поначалу. Цвета наносятся на конденсаторы, где маркировка выполняется в виде монотонных полосок. Считываются следующим образом:
- первые два цвета означают емкость в пикофарадах;
- третий цвет показывает количество нулей, которые необходимо дописать;
- четвертый и пятый цвета соответственно показывают возможный допуск и номинал подаваемого напряжения на изделие.

Цвет	Значение
Черный
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Голубой	6
Фиолетовый	7
Серый	8
Белый	9

Маркировка импортных конденсаторов выполняется аналогичными способами, только вместо кириллицы может использоваться латиница. Например, на отечественных вариантах может встречаться 5мк1, что означает 5.1 микрофарад. Тогда как на импортных это значение будет выглядеть как 5µ Если запись совершенно непонятна, то можно обратиться к официальному производителю за разъяснениями, скорее всего на сайте есть таблицы или программа, которые расшифровывают его маркировку. Однако это встречается только в исключительных случаях и редко попадается.
