Шаговое реле принцип работы

Централизованное управление освещением одной кнопкой

На моделях с так называемым центральным или централизованным управлением, помимо вышеперечисленных, есть еще дополнительные клеммы ON и OFF.

При подаче напряжения на них, реле принудительно либо отключается (OFF), либо включается (ON).

Они используются при сборке схемы с мастер кнопкой или мастер выключателем. То есть, выходя из дома, всего с одной кнопки вы централизованно можете отключить свет на всех этажах и во всех комнатах.

Вот такая схема собранная на несколько групповых светильников, подключенных от разных импульсных реле. Заметьте, что в данном случае все реле должны быть именно с центральным управлением, иначе схема работать не будет.

Схема №2 — с центральным управлением У имульсников ABB блок центрального управления можно докупить отдельно и присоединить его с левой стороны от реле E290.

Только будьте предельно внимательны при сборке такой схемы управления в трехфазном щите на 380В.

При наличии трехфазки, некоторые группы освещения запитывают от разных фаз, дабы равномерно распределить нагрузку.

В этом случае нельзя все контакты OFF и ON на релюшках соединять перемычками, как это зачастую и делают в однофазных щитках. Придется выносить все цепи управления на отдельный автомат и именно с него подавать одноименную фазу для вкл-выкл всех импульсных реле одновременно.

И то, такое возможно при использовании эл.механических моделей. Для электронных придется делать развязку через промежуточные реле.

Схема подсоединения импульсного прибора

Данное устройство используется в системе удаленного включения и отключения светильников. Для корректного действия системы с коммутационными элементами данного вида, нужно правильно подключить проводники. Разберем в этом материале – как подключить импульсное реле? Данный вопрос важный и непростой, нужно подходить к выбору и монтажу прибора осознанно.

Схема подключенияИсточник odstroy.ru

Схемы с импульсным реле для управления светом не комплектуется защитными элементами. Следовательно, если в электрической линии, идущей к светильникам, возникает короткое замыкание (КЗ), происходит подгорание контактов прибора. Воспламеняются также любые легкие к возгоранию предметы, которые в это время находились рядом с медным проводником. Для исключения появления таких ситуаций и минимизации потенциальных последствий подключение импульсного реле надо производить после автоматического выключателя или плавких предохранителей.

Некоторые нюансы:

• В схеме подключения одного импульсного реле для переключения режимов прибора применяются кнопочные выключатели.
• Данные элементы электрической системы укомплектованы пружинными деталями, возвращающими кнопку в прежнее положение сразу после завершения давления на ее поверхность.
• Если контакт находится долго в замкнутом состоянии, перегревается обмотка катушки и электромеханическое устройство выходит из строя.

В паспортах указывается данный параметр, обычно до 1 сек.

Количество выключателей, с использованием которых идет сигнал к импульсному реле, не ограничивается. В обычных схемах подключения прибора присутствуют 3 – 4 кнопки. Этого хватает, чтобы управлять светом из многих участков территории.

Все выключатели подсоединяются в цепь параллельно друг к другу. Подобная схема подсоединения устройства позволяет применять меньше проводов. Одна жила кабеля с клеммы выключателя уходит к фазе, другая – соединяется с клеммой А1 прибора.

В схеме при подключении импульсного реле кроме фазного провода, уходящего от выключателя, 220 В подключается на контакт 2 импульсного реле. Благодаря такому подходу передается сигнал о включении или выключении устройства. Также реле снабжает электрическим током приборы освещения. К клемме 2 походит «ноль». Светильники соединяются с заземленным проводом не через коммутационный прибор, а ноль приходит к источнику освещения от нулевой шины.

Подключение фазы и нуля к импульсному релеИсточник odstroy.ru

Импульсное реле, применяемое для управления светом, обычно размещается в электрощитах, но могут быть установлены в коробке рядом со светильниками.

Практическое подключение реле

Перед началом работ обязательно отключаем напряжение в электро цепи и проверяем с помощью тестера наличие потенциала 220 В на проводах, с которыми будем работать.

Подключите кабель питания ( 2 ) к разъему фазного провода.

Между коробом и реле проведем двухпроводный кабель. Коричневый провод подключим к разъему, чтобы могли нажать внешнюю кнопку.

Второй провод — синий, на нем будет потенциал. Подключим его к управляющему контакту ( A2 ) реле.

Следующий шаг — соединить зажим ( A1 ) с разъемом нейтрального провода, а также подключить провода к лампе. Проводники и защита нейтрали подключаются к соответствующим разъемам, а коричневый провод (фаза) к клемме ( 1 ) реле так, чтоб оно работало получая потенциал, подаваемый на зажим ( 2 ).

Соединение кнопки классическое. Подключите шнур питания к клемме ( L ) и к клемме ( 2 ) провода, с помощью которого передадим короткие импульсы управления реле.

Затем присоединяем к схеме еще одну кнопку. Для этого проведем двухпроводный кабель между двумя коробками.

Во второй можем установить кнопку звонка с подсветкой чтоб видеть изменения потенциала на ней. Метод подключения аналогичен. Соединяем провода по цвету также, как и в первой кнопке.

Всё готово — понажимайте и проверьте работу тестовой системы.

Схема подключения и принцип работы импульсного реле РИО-1

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В последнее время вместо стандартных схем с одним выключателем все чаще стали применяться схемы управления освещением (квартир, домов, офисов и т.п.) с двух, трех и более мест.

Ведь это очень удобно, особенно в помещениях с большими площадями или при наличии длинных проходов и коридоров. Например, можно включить свет в начале коридора, а выключить в конце, не возвращаясь обратно. Или же включить свет в лестничном пролете на первом этаже, а выключить его на втором, не спускаясь вниз.

Существует несколько способов реализации управления освещением из нескольких мест:

Про схемы подключения проходных выключателей (переключателей) я уже подробно рассказывал в одной из своих статей — вот ссылочка на нее. Здесь приведу лишь один пример — это схема управления освещением с трех мест с помощью двух проходных и одного перекрестного выключателя.

Как видите, питание с автомата сначала приходит в распределительную коробку, далее от нее идет на проходные и перекрестные переключатели, и с нее же идет на лампы. Схема достаточно сложная и при ее сборке зачастую возникают ошибки. А это управление только с 3 мест. Представьте себе, как будет выглядеть схема управления освещением с 4 или 5 мест.

Весь монтаж ведется кабелями одного сечения, т.к. ток нагрузки ламп проходит через всю цепочку выключателей.

Стоимость проходных переключателей в несколько раз выше, нежели кнопочных, про которые я расскажу чуть ниже. И чем больше точек для управления светом Вы хотите сделать, тем дороже выйдет данный способ управления.

С другой стороны эта схема достаточно надежна, т.к. не содержит элементов автоматики. Но автоматикой в наше время уже никого не удивишь, а даже наоборот, ее удобство и функциональность значительно расширяет стандартные границы и возможности.

Поэтому я предлагаю рассмотреть второй способ — это применение импульсных реле, на которых и остановимся более подробно в рамках данной статьи.

Для реализации управления светильниками с помощью импульсного реле нам необходимы:

Разновидности импульсных реле

Импульсные реле еще называют бистабильными реле или блокировочными. Не суть, главное, что это такие реле, которые переключают свой силовой контакт (у некоторых моделей несколько силовых контактов) при подаче на их катушку или схему управления кратковременного импульса напряжения.

В настоящее время на рынке можно приобрести импульсные реле любых производителей, например, от АВВ (ABB E 251-230), Schneider Electric (Acti 9 iTL), Legrand, F&F (Biss-411), Меандр (РИО-1) и т.п.

В устройство электромеханических импульсных реле входит катушка, контактная система, пружинные и рычажные системы — по конструкции они несколько похожи с модульными контакторами, только у включенного контактора катушка всегда должна находиться под напряжением, а у импульсного реле на катушку или схему управления подается кратковременный импульс, о чем можно сделать вывод, что реле потребляет электроэнергию только в момент коммутации.

В электронных импульсных реле установлена печатная плата с микроконтроллером и выходным электромагнитным реле.

Первые, более надежные и не боятся различных перенапряжений в сети. Вторые же, очень чувствительны к уровню напряжения и импульсным перенапряжениям, реагируют на малейшие помехи в сети и могут ложно срабатывать, в связи с этим у них есть некоторые ограничения по длине линий управления. Какой из них выбрать — это уже отдельная тема для разговора, но я рекомендую остановить свой выбор на электромеханических.

Импульсные реле могут иметь катушку или входной сигнал на 12 (В), 24 (В), 130(В) и 220 (В).

Также бистабильные реле могут отличаться друг от друга по количеству и типу контактов, количеству полюсов и номинальному току силовых контактов (16 А и 32 А), по способу установки (на DIN-рейку в электрический щит или навесного типа для установки под навесным потолком или в распределительной коробке).

В качестве примера я рассмотрю импульсное реле РИО-1 от компании Меандр. Его стоимость на момент написания статьи составляет около 900 рублей. РИО-1 расшифровывается следующим образом:

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

С какой целью применяются импульсные прерыватели электрической цепи

Особенность данных устройств – их можно фиксировать в конкретном положении, после того как на его контакты поступает электрический импульс. Данная двухпозиционная стабильность электронного прибора удобна в организации управления многими механизмами. В бытовых условиях часто реле используют в схемах включения светильников.

Главным достоинством импульсного прибора является его способность «запоминания» последней позиции контактов. Это обеспечивается даже тогда, когда полностью обесточивается электрическая сеть. Другое значимое преимущество импульсного устройства заключается в том, что для его запуска подходит низкое напряжение. За счет этого выключатель можно устанавливать во влажном помещении, например:

• подвале;
• туалете;
• ванной комнате.

Таким образом, удается достичь более высокой степени безопасности в работе электрических систем относительно простых выключателей.

Управление освещением с использованием импульсного реле

Для освещения длинных коридоров, лестничных маршей, где требуется включить освещение на входе и выключить на выходе, целесообразнее выполнять освещение при помощи импульсных реле. Из-за своего принципа работы, импульсное реле называют еще бистабильным.

Разумеется, в простейшем случае можно обойтись двумя выключателями типа А6 10-147 и не использовать никаких реле. Самая простая схема управления освещением из двух мест представлена ниже.

Схема управления освещения из двух мест

А вот еще одна картинка, которая наглядно демонстрирует, как это работает.

Управление освещением из двух мест

Но бывают ситуации, когда освещением нужно управлять из 3 и более мест. В этом случае лучше применить импульсное реле. Применение импульсного реле для освещения значительно упростит схему и сэкономит ваш бюджет.

В зависимости от ваших потребностей можно подобрать подходящее реле для освещения. Дело в том, что некоторые импульсные реле обладают дополнительными функциями, которые могут в некоторых случаях пригодиться.

Общая схема управления освещения при помощи импульсного реле выглядит так:

Схема управления освещением при помощи ипульсного реле

Как обычно, на светильник заведен нулевой проводник, а фаза проходит через контакт реле. При нажатии любой кнопки реле включается, при повторном нажатии реле выключается. Кнопки без фиксации.

Рассмотрим несколько импульсных реле для управления освещения.

1 Импульсное (бистабильное) реле BIS-411.

Импульсное реле BIS-411

Электронное бистабильное импульсное реле “BIS-411” позволяет включать, выключать освещение из нескольких разных мест при помощи параллельно соединенных кнопок управления. Переключение контактов происходит каждый раз в результате импульса тока, при нажатии любой кнопки. Преимущества: позволяет избежать расходов по прокладке многожильной электропроводки (для соединения кнопок управления с реле достаточно применить двухжильный провод 2×0,35мм).

2 Импульсное (бистабильное) реле BIS-413.

Импульсное реле BIS-413

Временная диаграмма BIS-413

Освещение включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя.

Двукратное нажатие кнопки выключателя в течение менее 1 секунды включает освещение постоянно до момента очередного нажатия выключателя. BIS-413 более умное реле по сравнению с BIS-411.

3 Импульсное (бистабильное) реле BIS-414.

Импульсное реле BIS-414

Отличительная особенность BIS-414 от BIS-411 и BIS-413 в том, что реле имеют на выходе две секции и позволяют в соответствующей последовательности управлять двумя нагрузками.

Временная диаграмма BIS-414

4 Импульсное (бистабильное) реле BIS-412.

Импульсное реле BIS-412

Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам (WW, ZW), а управление отдельным реле в группе — по индивидуальному входу (ZO). Например, включение и выключение освещения в помещениях всех этажей здания или каждого этажа (групповые входы), а также отдельно в каждом помещении (индивидуальные входы).

Основные технические характеристики приведенных импульсных реле:

Параметр	BIS-411	BIS-412	BIS-413	BIS-414
Напряжение питания	230 B; 50 Гц
Максимальный коммутируемый ток (АС1), А	16	2×8
Контакт:Z — замыкающийP — переключающий	1P	2×1P
Ток управления, мА	0,5–1
Задержка включения, с	0,1–0,2
Задержка выключения (регулируемая), мин	—	—	1–12	—
Сигнализация питания	зелёный светодиод
Сигнализация включения нагрузки	жёлтый светодиод	2 жёлтых светодиода
Диапазон рабочих температур, °C	от –25 до +50
Потребляемая мощность, Вт	0,8
Габариты (Ш×В×Г), мм	17,5×90×63
Тип корпуса	1S
Подключение	винтовые зажимы 2,5 мм

Почти все импульсные реле, могут работать с выключателями с неоновой подсветкой. При большом их количестве (более 10) рекомендуется установить конденсатор ёмкостью 0,15–0,33 мкФ 275 VAC между выводами 1 и 6 (BIS-411, BIS-412, BIS-413, BIS-414).

Советую почитать:

Применение и схема управления независимым расцепителем

Что делать, если у вас постоянно пропадает фаза?

Управление освещением в проходном коридоре

Как подключить чайник, микроволновую печь и холодильник?

Несколько видов схем подключения

Существует несколько вариантов монтажа, каждый из которых имеет свои особенности, достоинства и недостатки.

Обозначение контактов реле РИО-1 имеет следующую расшифровку:

• N – нулевой провод;
• Y1 – вход включения;
• Y2 – вход выключения;
• Y – вход включения и выключения;
• 11-14 – коммутирующие контакты нормально-открытого типа.

Эти обозначения используются на большинстве моделей реле, но перед подсоединением в цепь следует дополнительно ознакомиться с ними в паспорте изделия.

Представленная схема электрификации используется для управления светом из трех мест посредством реле и трех кнопочных выключателей без фиксации положения

В этой схеме силовые контакты реле используют ток в 16 А. Защита цепей контроля и систем освещения осуществляется автоматическим выключателем 10 А. Следовательно провода имеют диаметр не меньше 1,5 мм2.

Соединение кнопочных коммутаторов выполнено параллельно. Красный провод – фаза, идет через все три кнопочных выключателя на силовой контакт 11. Оранжевый провод – фаза коммутации, приходит на вход Y. После чего выходит из клеммы 14 и идет на лампочки. Нулевой провод с шины соединяется с клеммой N и со светильниками.

Если свет изначально был включен, то при нажатии на любой включатель свет погаснет — произойдет кратковременная коммутация фазного провода на клемму Y и контакты 11-14 разомкнутся. То же самое произойдет при последующем нажатии на любой другой выключатель. Но контакты 11-14 изменят положение и свет включится.

Преимущество приведенной схемы перед проходными и перекрестными выключателями очевидно. Однако при коротком замыкании обнаружение повреждения вызовет некоторые сложности, в отличие от следующего варианта.

Такая схема позволит сэкономить на проводах, т. к. сечение кабелей управления можно уменьшить до 0,5 мм2. Однако придется приобрести второй аппарат защиты

Это менее распространенный вариант подключения. Он такой же, как предыдущий, но цепи управления и освещения имеют свои автоматы защиты на 6 и 10 А соответственно. Это облегчает выявление неисправностей.

Если возникает необходимость управлять несколькими группами освещения отдельным реле, то схема несколько видоизменяется.

Такой метод подключения удобно использовать, чтобы включать и выключать освещение целыми группами. Например, сразу погасить многоуровневую люстру или освещение всех рабочих мест в цеху

Еще одним вариантом использования импульсных реле является система с централизованным управлением.

Схема удобна тем, что можно выключить все освещение одной кнопкой, уходя из дома. А по возвращении, включить его таким же образом

В эту схему добавляются два выключателя для замыкания и размыкания цепи. Первая кнопка может только включить группу освещения. При этом фаза от выключателя «ВКЛ» придет на клеммы Y1 каждого реле и контакты 11-14 замкнутся.

Выключатель размыкания работает аналогично первому выключателю. Но коммутация осуществляется на клеммы Y2 каждого коммутатора и его контакты занимают положение размыкания цепи.

Виды электромагнитных реле

Первая классификация — по питанию. Есть электромагнитные реле постоянного и переменного тока. Реле постоянного тока могут быть нейтральными или поляризованными. Нейтральные срабатывают при подаче питания любой полярности, поляризованные реагируют только на положительное или на отрицательное (зависят от направления тока).

Виды электромагнитных реле по типу питающего напряжения и внешний вид одной из моделей

По электрическим параметрам

Еще делят электромагнитные реле по чувствительности:

• Мощность для сработки 0,01 Вт и меньше — высокочувствительные.
• Потребляемая обмоткой мощность при срабатывании — от 0,01 Вт до 0,05 Вт — чувствительные.
• Остальные — нормальные.

В первую очередь стоит определиться с электрическими параметрами

Первые две группы (высокочувствительные и чувствительные) могут управляться от микросхем. Они вполне могут выдавать требуемый уровень напряжения, так что промежуточное усиление не требуется.

По уровню коммутируемой нагрузки есть такое деление:

• Не больше 120 Вт переменного и 60 Вт постоянного тока — слаботочные.
• 500 Вт переменного и 150 Вт постоянного — повышенной мощности;
• Более 500 Вт переменного тока — контакторы. Применяются в силовых цепях.

Есть еще деление по времени срабатывания. Если контакты замыкаются не более чем после 50 мс (миллисекунд) после подачи питания на катушку — это быстродействующее. Если проходит от 50 мс до 150 мс — это нормальная скорость, а все которые требуют для сработки контактов больше 150 мс — замедленные.

По исполнению

Есть еще электромагнитные реле с различной степенью герметичности.

• Открытые электромагнитные реле. Это те, у которых все части «на виду».
• Герметичные. Они запаяны или заварены в металлический или пластиковый корпус, внутри которого воздух или инертный газ. Доступа к контактам и катушке нет, доступны только выводы для подачи питания и подключения цепей.
• Зачехленные. Есть чехол, но он не припаян, а соединяется с корпусом при помощи защелок. Иногда присутствует накидная проволочная петля, которая удерживает крышку.

По массе и размерам отличия могут быть очень существенными

И еще один принцип деления — по размерам. Есть микроминиатюрные — они весят менее 6 граммов, миниатюрные — от 6 до 16 граммов, малогабаритные имеют массу от 16 гр до 40 гр, а остальные — нормальные.

Тип нагрузки реле

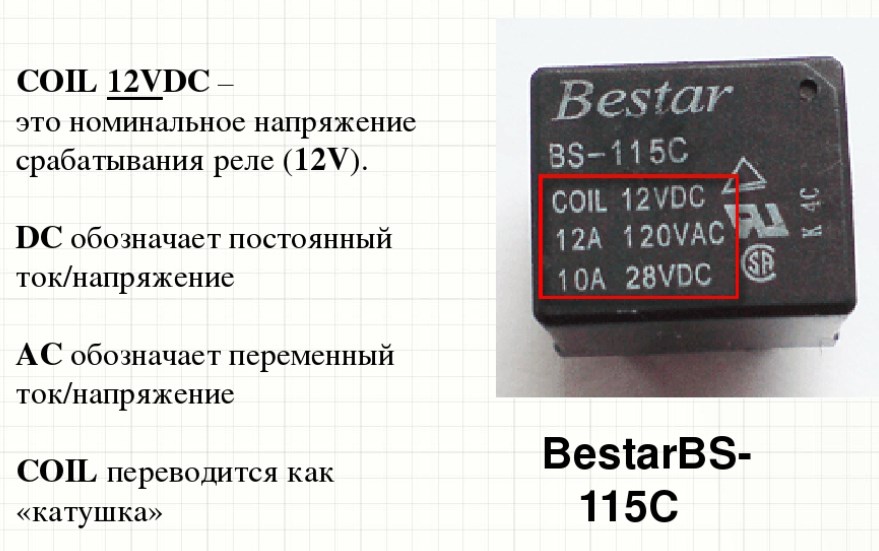

Максимальный прямой ток контактов — это параметр, который может различаться для постоянного и переменного тока. Он также может различать резистивные и реактивные нагрузки. Чаще всего резистивная нагрузка может потреблять больше тока, чем реактивная.

Некоторые производители предоставляют более подробную спецификацию в своих примечаниях к реле, например с учетом нагрузки на двигатель. Например несмотря на высокий максимальный прямой ток контактов, который достигает 16 А, максимальная мощность управляемого двигателя может составлять всего 650 Вт. Причина проста — индуктивная нагрузка представляет собой проблему для контактов из-за возникающего перенапряжения, да и пусковые токи. Поэтому с виду «сильного» реле может оказаться недостаточно.

Что такое импульсное реле

Существуют импульсные реле самых разных модификаций — с креплением на DIN-рейку, установкой в распред. коробку, встраиваемые в светильник, но принцип самой работы у всех одинаковый — при нажатии кнопки выключателя кратковременный импульс поступает на катушку реле. Контакты реле замыкаются, переходя в состояние ВКЛ. — нагрузка включается. Повторное нажатие кнопки выключателя, либо кнопки другого выключателя приводит к переключению силовых контактов в состояние ВЫКЛ. – нагрузка отключается. Итак каждый раз при нажатии кнопки любого из выключателей, контакты импульсного реле будут менять свое состояние на противоположное. Так как импульсное реле имеет два стабильных состояния — ВКЛ. или ВЫКЛ. его еще называют бистабильным.

Иногда может встречаться еще название блокировочное реле. Само устройство импульсных реле бывает двух разных типов – электронное, с релейными или полупроводниковыми выходами и управлением на базе микроконтроллера, либо электромеханическое, с катушкой управления и механическими контактами. Оба типа имеют свои достоинства и недостатки, но я бы все таки посоветовал электромеханические – они более надежны. Электронные довольно чувствительны к перенапряжениям в сети, реагируют на сетевые помехи, в результате чего могут происходить ложные срабатывания. Также импульсные реле различаются по рабочему напряжению катушки – 12 В, 24 В, 130 В, 220 В. При выборе реле стоит об этом помнить.

Схема импульсного реле

Кстати, про выбор. А он довольно богатый. Из тех, с которыми приходилось сталкиваться это ABB E250, E290, Schneider Acti 9 ITL, F&F Евроавтоматика BIS 411, Меандр РИО1. И все они зарекомендовали себя с хорошей стороны. Выводы, обозначенные как A1 и A2 — это контакты катушки реле. Контакты 1 и 2 — замыкающие (размыкающие) контакты. Они рассчитаны на ток 16 А при коммутации активной нагрузки. Перключатель I-O служит для приоритетного выбора (контакты реле в зависимости от положения переключателя будут изначально замкнуты или разомкнуты) и ручного управления. Перключатель auto — OFF служит для отключения дистанционного управления для проведения технических работ.

Будет интересно Диодный мост – что это такое?

Фаза через автомат приходит на контакт 1 импульсного реле и на кнопочные выключатели, которые соединяются между собой параллельно. На схеме изображены два выключателя, но таким же образом можно подключить и три и пять выключателей. С выключателей фаза уходит на контакт катушки реле А1. С контакта 2 фазный проводник идет на нагрузку. На клемму А2 катушки приходит проводник с нулевой шины, с нее же ноль уходит на нагрузку. Все просто. Таким же образом можно подключить и несколько импульсных реле для разных групп освещения.

Здесь добавляются два выключателя ВКЛ. и ОТКЛ. которые подключаются на клеммы ON и OFF соответственно. Их можно поставить непосредственно при входе в дом. При нажатии кнопки ВКЛ. свет будет включаться во всем доме. Кнопка ОТКЛ. будет полностью выключать все освещение в доме. В данной схеме реле Acti 9 ITL, которое мы рассматривали ранее не подойдет, можно задействовать Acti9 ITLc от того же Schneider Electric. По моему мнению, применение импульсных реле значительно упрощает управление освещением в более менее сложных схемах. В случае управлением с двух мест небольшого коридора, повторюсь, вполне достаточно будет обычных проходных выключателей, так как покупка импульсных реле будет экономически нецелесообразна.

Импульсные реле на планке
