Блокинг генератор: принцип работы

Простой генератор сигналов своими руками

Здравствуйте друзья Самоделкины! Многим из вас доводилось ремонтировать вышедшие из строя радиоприемники и усилители низкой частоты.

Очередная самоделка, которую я сделал, как раз пригодится для этих целей. Это простой генератор сигналов, которым можно проверять не только тракт звуковой частоты приемника, но и радиочастотный. Его схема показана на фото.

Это обычный мультивибратор, который генерирует колебания не одной какой-то основной частоты, но и еще много кратных частот, называемых гармониками, вплоть до частот коротковолнового диапазона.

Генератор состоит из двух транзисторов. Выходное напряжение, снимаемое с резистора R4 через разделительный конденсатор С3 подается на вход проверяемого нами усилителя или приемника. Если на выходе приемника или усилителя в его громкоговорителе слышится неискаженный звук тональности, соответствующей частоте колебаний генератора, то проверяемые нами устройства –исправны. А если звук искажен или отсутствует совсем, то это говорит о неисправности в их цепях. Для создания самоделки нам потребуются следующие детали и инструменты.

Это

: два транзистора КТ 315А, Резисторы МЛТ – 0,25 вт 3 ком – 2шт, 47 ком – 2шт, конденсаторы 0,01мкф -2шт, 0,05 мкф – 1шт, любая малогабаритная кнопка, батарейка на 1,5 в, один зажим «крокодил».

Инструменты

: паяльник, пинцет, припой, монтажные провода, кусачки, пассатижи, маленький корпус, иголка, винты и гайки М2, латунные пластинки – для держателя батарейки, монтажная печатная плата размером 1,5 см * 7 см.

Собираем следующим образом:

Шаг -1

. Проверяем все радиодетали на их работоспособность мультиметром. Спаиваем всю схему на печатной плате. Проверяем правильность сборки.

Шаг -2 . В имеющемся у нас корпусе закрепляем кнопку и держатели для батарейки.

Ставим батарейку в корпус, подключаем спаянную плату. К выходу «А – В» подключаем головной телефон, и проверяем работу генератора на столе. Если схема собрана правильно, то он начинает генерировать звуковые сигналы, которые слышны в наушнике.

Шаг -3

. Закрепляем плату в корпус, припаиваем выход «А» к иголке, а выход «в» — выводим наружу черным проводом с припаянным на его конце зажимом «крокодил».

Закрываем корпус крышкой.

Основная частота сигнала около 1 кгц, сигнал на выходе –около 0,5 в, потребляемый ток не более 0,5 ма. Батарейки хватит на целый год. Вот и все, самоделка готова. А нужна ли она вам – решайте сами.

Успехов вам всем в ваших делах. До новых встреч.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Расчёт блокинг-генератора в автоколебательном режиме

Как любая электронная схема параметры работы блокинг-генератора полностью зависят от величин элементов составляющих схему, поэтому для расчёта необходимо задаться параметрами схемы.

Для расчёта блокинг-генератора обычно задаются следующими выходными характеристиками схемы: амплитуда импульсов U_m, период прохождения импульсов Т, длительность импульса τ_i, сопротивление нагрузки R_H.

Так как в настоящее время блокинг-генераторы очень часто используют в качестве задающих генераторов импульсных блоков питания, то для примера рассчитаем простейшую схему, на основе которой можно создать импульсный блок питания.

Зададим следующие параметры для расчёта: частота прохождения импульсов F = 50 кГц, скважность импульсов Q = 0,3, амплитуда выходных импульсов Um = 5 В, сопротивление нагрузки RH = 25 Ом, напряжение питания схемы ЕК = 310 В (выпрямленное сетевое напряжение). 1.Первым этапом расчёта является определение типа транзистора, как основного элемента схемы

Транзистор выбирается по следующим параметрам: максимально допустимое напряжение UCBmax, максимально допустимый ток коллектора ICmax и предельная частота fh21e

1.Первым этапом расчёта является определение типа транзистора, как основного элемента схемы. Транзистор выбирается по следующим параметрам: максимально допустимое напряжение U_CBmax, максимально допустимый ток коллектора I_Cmax и предельная частота f_h21e.

где n_H — коэффициент трансформации из коллекторной обмотки в обмотку нагрузки.

Данным параметрам удовлетворяет транзистор MJE13001 со следующими характеристиками:

2.Определим величину сопротивления R1

Примем значение R1 = 390 Ом.

3.Рассчитаем параметры импульсного трансформатора. Коэффициент трансформации для выходной обмотки n_H

Коэффициент трансформации для обмотки в цепи базы n_B

где U_b – напряжение на базе транзистора VT1.

Индуктивность коллекторной обмотки трансформатора

где t_i – длительность импульса;

R’_H – приведённое сопротивление нагрузки;

r’_b – приведённое к коллекторной нагрузке сопротивление базы.

Определим длительность импульса и приведённые сопротивления

где r_b – внутреннее объемное сопротивление базы. Тогда

Тогда индуктивность первичной обмотки будет равна

Примем С1 = 12 нФ Сопротивление резистора R2

5.В коллекторную цепь транзистора необходимо включать демпфирующую цепочку. Она позволяет ограничить всплески импульсов на трансформаторе, вследствие чего уменьшаются импульсные помехи и вероятность пробоя транзистора. В данном случае применена простейшая демпфирующая цепь в виде диода VD1, который должен удовлетворять следующим условиям

Данным параметрам удовлетворяет диод типа 1N4004.

Более подробно о демпфирующих цепях я расскажу, когда будем рассматривать индуктивные элементы и импульсные источники питания.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Источник

Расчёт блокинг-генератора в автоколебательном режиме

где n_H — коэффициент трансформации из коллекторной обмотки в обмотку нагрузки.

Примем I_C = 0,02 А

Данным параметрам удовлетворяет транзистор MJE13001 со следующими характеристиками:

2.Определим величину сопротивления R1

Примем значение R1 = 390 Ом.

3.Рассчитаем параметры импульсного трансформатора. Коэффициент трансформации для выходной обмотки n_H

Коэффициент трансформации для обмотки в цепи базы n_B

где U_b – напряжение на базе транзистора VT1.

Выберем U_B = 5 В. Тогда

Индуктивность коллекторной обмотки трансформатора

где t_i – длительность импульса;

R’_H – приведённое сопротивление нагрузки;

r’_b – приведённое к коллекторной нагрузке сопротивление базы.

Определим длительность импульса и приведённые сопротивления

где r_b – внутреннее объемное сопротивление базы. Тогда

Тогда индуктивность первичной обмотки будет равна

4.Определим величину сопротивления R2 и емкость конденсатора С1. Ёмкость конденсатора С1 определится из следующего условия

Примем С1 = 12 нФ Сопротивление резистора R2

Примем R2 = 62 кОм.

Данным параметрам удовлетворяет диод типа 1N4004.

Теория это хорошо, но без практического применения это просто слова.Здесь можно всё сделать своими руками.

Генераторы импульсов на лавинных транзисторах

Генераторы импульсов (рис. 12, 13) также выполнены на лавинных транзисторах микросхемы К101КТ1 типа п-р-п или К162КТ1 типа р-п-р, динисторах, или аналогах динисторов и лавинных транзисторов (см. рис. 1).

Рис. 12. Схема генератора импульсов на лавинных транзисторах К101КТ1.

Генераторы работают при напряжении питания выше 9 Б и вырабатывают напряжение треугольной формы. Выходной сигнал снимается с одного из выводов конденсатора.

Входное сопротивление следующего за генератором каскада (сопротивление нагрузки) должно в десятки раз превышать величину сопротивления R1 (или R2). Низкоомную нагрузку (до 1 кОм) можно включать в коллекторную цепь одного из транзисторов генератора.

Рис. 13. Схема генератора импульсов на лавинных транзисторах К162КТ1.

Принципиальная схема

Максимальный выходной уровень (положение 1/1 S2) синусоидального напряжения (RMS) 3,1 V. Соответственно в других положениях S2 максимальный выходной сигнал (RMS) составляет 310mV и 31mV. Питается генератор от электросети через встроенный источник питания на маломощном силовом трансформаторе.

Схема генератора представляет собой УНЧ с двухтактным выходным каскадом, охваченный положительной обратной связью RC-схемой моста Винна. Частота определяется переменными резисторами R2 1 и R2.2, являющимися составляющими частями сдвоенного переменного резистора, используемого как орган плавной настройки частоты в пределах выбранного диапазона. И конденсаторов, переключаемых сдвоенным переключателем S1.1-S1.2.

При монтаже переменные резисторы нужно паять так, чтобы при вращении рукоятки их сопротивления менялись одинаково (при неправильном включении при вращении рукоятки сопротивление одного переменного резистора будет уменьшаться в то время как сопротивление другого будет расти).

Коэффициент нелинейных искажений не более 0,3% во всем диапазоне частот (при условии тщательной настройки генератора, и малом разносе емкостей и резисторов плеч моста Винна).

При наличии только моста Винна схема усилителя (генератора) будет выходить на режим ограничения сигнала То есть, в данном случае, это перегрузка, которая обрежет вершины синусоид и сигнал будет более похож на прямоугольный, чем на синусоидальный.

Генератор-пробник на двух транзисторах без трансформатора

Генератор-пробник на двух транзисторах без трансформатора вырабатывает прямоугольные импульсы и позволяет проверять все каскады усилителя или радиоприемника.

Рис. 2. Генератор-пробник на двух транзисторах.

Причем частоту колебаний можно изменять емкостью конденсатора С1: с увеличением емкости частота понижается. А изменение сопротивления резисторов влияет на форму выходных колебаний: с увеличением R2 и уменьшением R3 нетрудно добиться синусоидальных колебаний на выходе и превратить таким образом пробник в звуковой генератор с фиксированной частотой. Транзисторы, батарея питания и внешнее оформление такие же, как и в генераторе-пробнике на одном транзисторе.

Щуп-генератор радиолюбительский предназначен для проверки исправности высокочастотных и низкочастотных радиотехнических цепей бытовой аппаратуры (радиоприемники, телевизоры, магнитофоны). Принципиальная схема щупа изображена на рис. 3.

Представляет собой мультивибратор, собранный на транзисторах Т1, Т2. Снимаемый сигнал прямоугольной формы, частота колебаний порядка 1000 Гц, амплитуда импульсов не менее 0,5 В. Щуп-генератор собран в пластмассовом корпусе, длина щупа вместе с иглой 166 мм, диаметр корпуса 18 мм.

Питание от одного элемента «316» напряжением 1,5 В. Для включения щупа-генератора необходимо нажать кнопку и острием щупа коснуться проверяемого каскада прибора. Каскады рекомендуется проверять последовательно, начиная от входного устройства.

Рис. 3. Щуп-генератор радиолюбительский.

При исправности проверяемого каскада на выходе будет прослушиваться характерный звук (динамик, телефон) или полоса (кинескоп).

При проверке приборов, не имеющих на выходе динамика или кинескопа, индикатором могут служить высокоомные головные телефоны типа ТОН-2. Категорически запрещается проверять цепи с напряжением выше 250 В. При проверке цепей касаться руками корпуса проверяемого прибора запрещается.

Расчет транзисторного источника тока

Принцип действия приведенной схемы основан на том, что напряжение на резисторе R1 поддерживается равным напряжению на стабилитроне минус напряжение насыщения эмиттерного перехода транзистора. Напряжение на резисторе пропорционально току нагрузки. Так что этот ток также поддерживается на заданном уровне. Если ток нагрузки падает, то напряжение на резисторе также падает. Ток базы транзистора растет, что приводит к открытию транзистора и росту тока. Если ток нагрузки растет, то транзистор наоборот закрывается.

Ориентировочный расчет транзисторного источника тока можно выполнить так. Выбираем стабилитрон. Вычисляем напряжение на резисторе R1.

[Напряжение на резисторе R1, В] = [Напряжение стабилизации стабилитрона, В] — [Напряжение насыщения эмиттерного перехода транзистора, В]

Исходя из необходимой силы тока, определяем сопротивление резистора R1.

[Сопротивление резистора R1, Ом] = [Напряжение на резисторе R1, В] / [Необходимая сила тока источника, А]

[Сопротивление резистора R2, Ом] = 0.8 * ([Напряжение питания, В] — [Напряжение стабилизации стабилитрона, В]) * [Коэффициент передачи тока транзистора] / [Необходимая сила тока источника, А]

[Максимально возможное напряжение на нагрузке, В] = [Напряжение питания, В] — [Напряжение на резисторе R1, В] — [Напряжение насыщения коллектор — эмиттер транзистора, В]

[Мощность транзистора, Вт] = ([Напряжение питания, В] — [Напряжение на резисторе R1, В]) * [Необходимая сила тока источника, А]

[Мощность стабилитрона, Вт] = 0.25 * [Необходимая сила тока источника, А] * [Напряжение стабилизации стабилитрона, В] / [Коэффициент передачи тока транзистора]

[Мощность резистора R1, Вт] = [Напряжение на резисторе R1, В] * [Необходимая сила тока источника, А]

[Мощность резистора R2, Вт] = ([Напряжение питания, В] — [Напряжение стабилизации стабилитрона, В]) ^ 2 / [Сопротивление резистора R2, Ом]

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Составной транзистор. Схемы Дарлингтона, Шиклаи. Расчет, применение. Составной транзистор — схемы, применение, расчет параметров. Схемы Дарлингтона, .

Токовое управление. Транзисторная схемотехника, схема. Ток. Электроник. Усилитель ВЧ. Пример схемы специально для биполярного транзистора. Схемотехничес.

Простой импульсный прямоходовый преобразователь напряжения. 5 — 12 вол. Схема простого преобразователя напряжения для питания операционного усилителя.

Транзисторы КТ502, 2Т502. Справочник, справочные данные, параметры, цо. Характеристики и применение биполярных транзисторов КТ502 (КТ502А, КТ502Б, КТ502.

Здесь много схем на недорогой элементной базе. Блоки питания, преобразователи и т.п.

1. Схема зарядного устройства от аккумуляторного фонаря (опасно для аккумуляторов)

2. Стабилизатор напряжения на ПТ

3. Источники стабильного тока

4. Источник тока

5. Стабилизатор напряжения

6. Источник тока

7. Двухполюсный источник тока

8. Источники стабильного тока

9. Зарядное устройство

10. Преобразователь напряжения

11. Очень хорошее зарядное устройство

12. Вариант замены высоковольтного стабилитрона

13. Простой индикатор радиационной опасности

14. Зарядное устройство

15. Преобразователь напряжения

16. Источник стабильного тока

17. Аналог стабилитрона

18. Стабилизатор напряжения с ограничением тока — источник тока

19. Стабилизатор напряжения для зарядного устройства на солнечной батарее

20. Компенсация пульсаций в блоке питания

21. Зарядное устройство с питанием от свободной энергии

22. Стабилизатор напряжения на логическом элементе

23. Простой источник стабильного тока

24. Импульсный стабилизатор конденсаторного БП

25. Бестрансформаторный источник питания часов на оптронах

26. Структурная схема конденсаторного преобразователя напряжения с умножением тока

27. Ёмкостный преобразователь напряжения

28. Источник тока на интегральном стабилитроне

Простой звуковой генератор своими руками

Рассмотрим простейший пример – ревун. Понадобятся всего четыре элемента: плёночный конденсатор, 2 биполярных транзистора и резистор для подстройки. Нагрузкой будет электромагнитный излучатель. Для питания устройства достаточно простой батарейки на 9В. Работа схемы проста: резистор задаёт смещение на базу транзистора. Через конденсатор происходит обратная связь. Резистор для подстройки изменяет частоту. Нагрузка должна быть с высоким сопротивлением.

При всём многообразии типов, размеров и форм исполнения рассмотренных элементов мощных транзисторов для сверхвысоких частот до сих пор не придумано. Поэтому генераторы на транзисторах автоколебания применяют в основном для нч и вч диапазонов.

Схема модели на 140 Гц

Данного типа блокинг-генератор (схема показана ниже) используется часто в бытовой технике. При этом для измерительных приборов он не подходит. Из недостатков устройства можно отметить малую чувствительность. Таким образом, информация часто получается неточной. Вспомогательные адаптеры в устройствах используются с различной пропускной способностью. Блоки питания в данном случае устанавливаются на 20 и 30В. Здесь преобразователи подходят только синхронного типа.

При этом инвертирующие модификации в наше время встречаются довольно редко. В среднем параметр проводимости блокинг-генераторов колеблется в районе 3 мк. Однако следует учитывать, что конденсаторы в системе используются различные. В зависимости от их типа показатель чувствительности может меняться.

Автоколебательные транзисторные приборы

Генератор на транзисторе разделяют на несколько видов:

по частотному диапазону выдаваемого сигнала;
по типу выдаваемого сигнала;
по алгоритму действия.

Частотный диапазон принято подразделять на следующие группы:

30 Гц-300 кГц – низкий диапазон, обозначается нч;
300 кГц-3 МГц – средний диапазон, обозначается сч;
3-300 МГц – высокий диапазон, обозначается вч;
более 300 МГц – сверхвысокий диапазон, обозначается свч.

Так подразделяют диапазоны радиолюбители. Для звуковых частот используют промежуток 16 Гц-22 кГц и тоже делят его на низкие, средние и высокие группы. Эти частоты присутствуют в любом бытовом приёмнике звука.

Следующее разделение – по виду выдаваемого сигнала:

синусоидальный – происходит выдача сигнала по синусоиде;
функциональный – на выходе у сигналов появляется специально заданная форма, например, прямоугольная или треугольная;
генератор шума – на выходе наблюдается равномерный диапазон частот; диапазоны могут быть различны, в зависимости от нужд потребителя.

Транзисторные усилители различаются по алгоритму действия:

RC – основная область применения – низкий диапазон и звуковые частоты;
LC – основная область применения – высокие частоты;
Блокинг-генератор – используется для производства сигналов-импульсов с большой скважностью.

Деление частот

Принцип работы

Разобраться с функционированием блокинг генератора поможет схема, изображённая ниже.

Принципиальная схема типового генератора

В следующем перечне приведены основные этапы работы:

После подачи напряжения через резистор R1 происходит зарядка конденсатора C Время завершения этого процесса определяется параметрами данных элементов.

Величину тока ограничивает сопротивление цепи, а напряжение на конденсаторных клеммах не успевает стать максимальным.

Как только оно достигло определённой величины, транзистор начнёт открываться. Ток начинает проходить по цепи: обмотка трансформатора – коллектор – эмиттер. На этом этапе, напряжение почти мгновенно становится максимальным, а ток увеличивается относительно медленно.
Он индуцирует ЭДС в обмотке трансформатора, соединённой с базой, что ещё больше увеличивает напряжение и открывает транзистор. Этот процесс завершается при насыщении сердечника трансформатора (материал не способен проводить магнитное поле определённой интенсивности). Также он прекратится при увеличении тока базы, до порога насыщения полупроводникового прибора.
Транзистор закрывается. Начинается зарядка конденсатора C Индуктивность обмотки трансформатора образует ЭДС с направлением, противоположным первоначальному. Это ускоряет закрытие транзистора.

Принцип работы блокинг генератора проще понять с помощью временных диаграмм, которые иллюстрируют изменение электрических параметров в отдельных частях схемы.

Диаграммы токов и напряжений

Эти рисунки необходимо изучать совместно со следующим чертежом, на котором изображена другая принципиальная схема блокинг генератора.

Схема блокинг генератора

На рисунке выше не приведена определённая нагрузка (обозначение Rн). Диод выполняет демпфирующие функции. Он предотвращает броски напряжения, способные повредить транзистор.

Описанные выше этапы хорошо видны на диаграммах. Ниже отмечены особенности, которые характерны для второй схемы:

Комбинацией t0 отмечен момент, когда напряжение на базе транзистора недостаточно для его открытия.
Временной отрезок t0 – t1 обозначает период постепенного открытия транзистора. В конечной точке насыщение произошло, поэтому изменение тока в базе не оказывает влияние на форму импульса.
Однако разряд конденсатора происходит. Поэтому происходит постепенное уменьшение тока базы.
Так как нагрузка на коллекторе обладает индуктивными характеристиками, ток Ic не уменьшается. Продолжительность этого периода определяется параметрами сердечника трансформатора.
С точки t2 начинается срез импульса. Ток, созданный индукцией, уменьшается, что провоцирует постепенное закрытие транзисторного ключа. На рисунках видно, когда появляется ток в обратном направлении. Этот процесс интенсифицирует разряд конденсатора. Скорость закрытия транзистора увеличивается, и срез получается крутым (образуется за малое время).
Точкой t3 обозначен момент полного закрытия затвора транзистора. После него допустимо появление колебательных процессов. Для их блокировки в данной схеме установлен диод.

Регулятор свечения лампочки на транзисторе

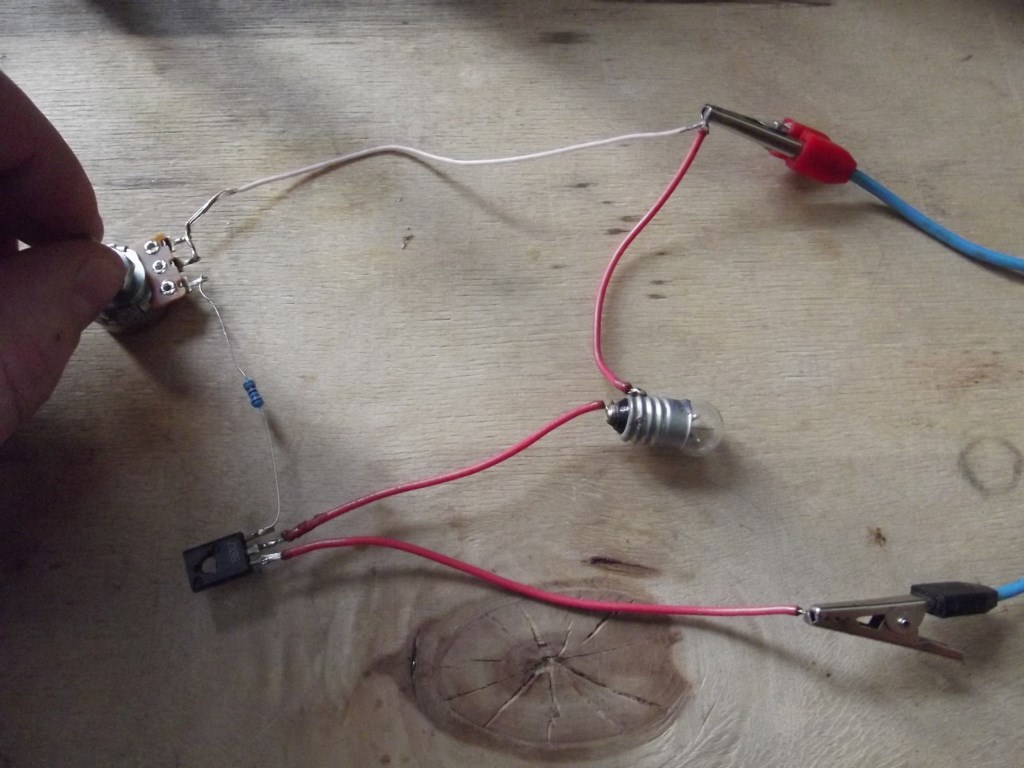

Ну а теперь дело за практикой. Собираем схему в реале:

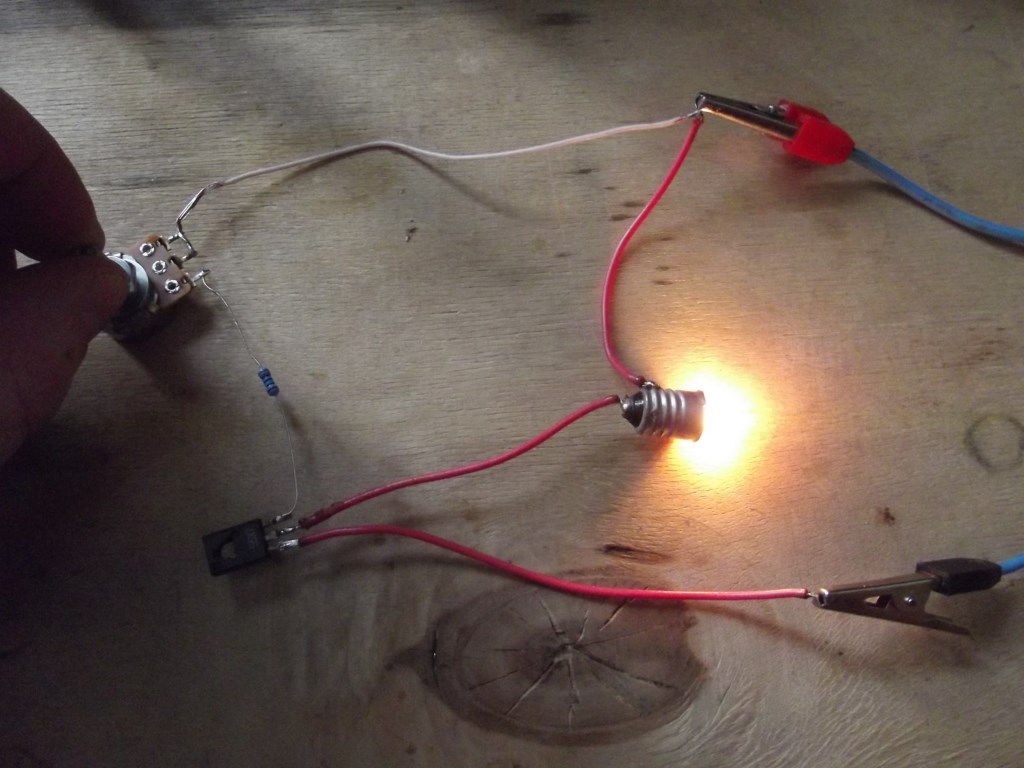

Кручу переменный резистор и добиваюсь того, чтобы лампочка горела на весь накал:

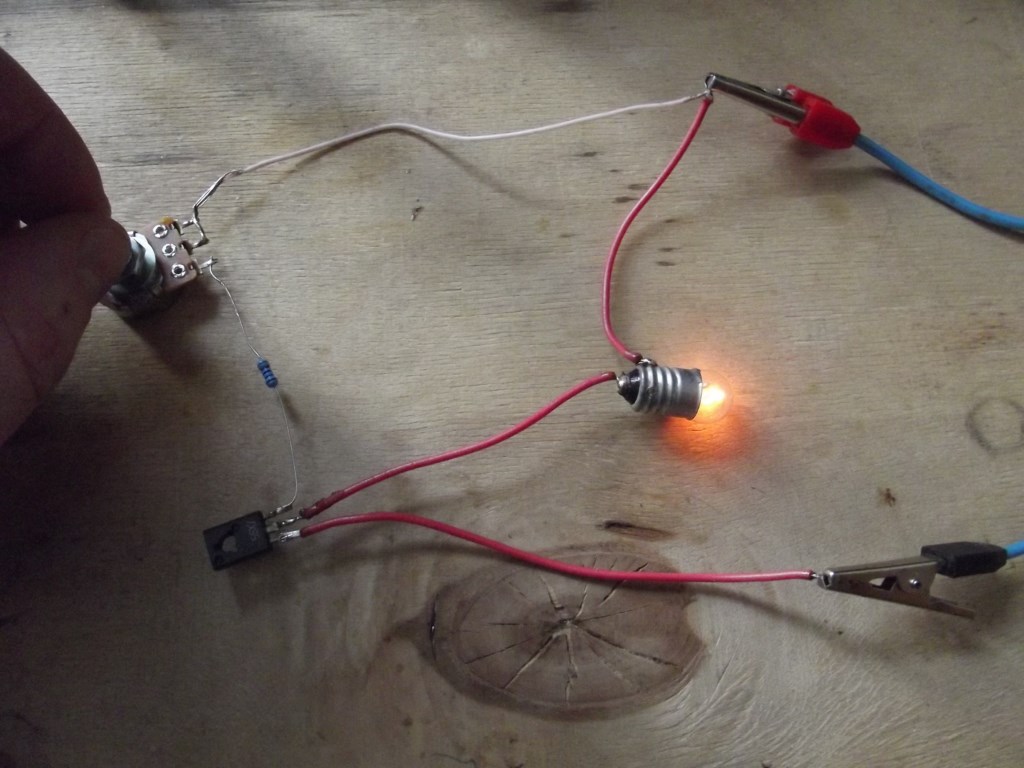

Кручу еще чуток и лампочка светит в пол накала:

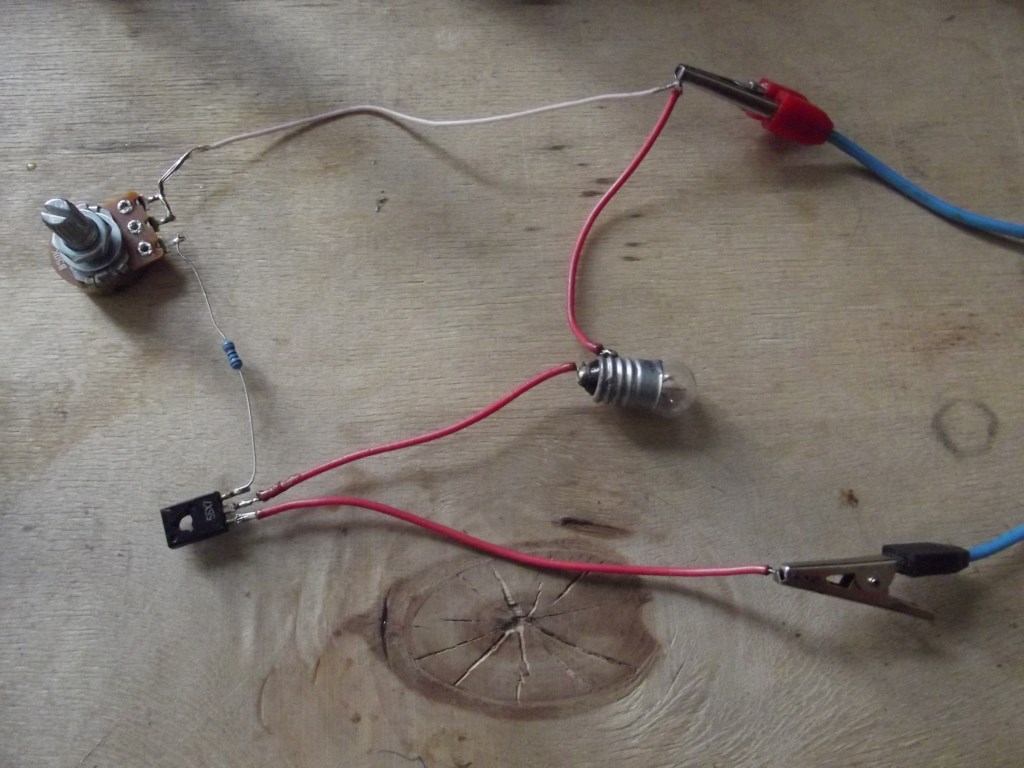

Выкручиваю переменный резистор до упора и лампочка тухнет:

Вместо лампочки можно взять любую другую нагрузку, например, вентилятор от компьютера. В этом случае, меняя значение переменного резистора, я могу управлять частотой вращения вентилятора, тем самым убавляя или прибавляя силу потока воздуха.

Здесь вентилятор не крутится, так как я на переменном резисторе выставил большое сопротивление:

Ну а здесь, покрутив переменный резистор, я уже могу регулировать обороты вентилятора:

Можно сказать, что получилась готовая схема, чтобы обдувать себя жарким летним деньком ;-). Стало холодно — убавил обороты, стало слишком жарко — прибавил

Прошаренные чайники-электронщики могут сказать: «А зачем так сильно все было усложнять? Не проще ли было просто взять переменный резистор и соединить последовательно с нагрузкой?

Да, можно.

Но должны соблюдаться некоторые условия. Предположим у нас лампа накаливания большой мощности, а значит и сила тока в цепи тоже будет приличная. В этом случае переменный резистор должен быть большой мощности, так как при выкручивании до упора в сторону маленького сопротивления через него побежит большой ток. Вспоминаем формулу выделяемой мощности на нагрузке: P=I2R. Переменный резистор сгорит (проверено не раз на собственном опыте).

В схеме с транзистором весь груз ответственности, то бишь всю мощность рассеивания, транзистор берет на себя. В схеме с транзистором переменный резистор спалить уже будет невозможно, так как сила тока в цепи базы в десятки, а то и в сотни раз меньше (в зависимости от беты транзистора), чем сила тока через нагрузку, в нашем случае через лампочку.

Греться по-максимуму транзистор будет только тогда, когда мы регулируем мощность нагрузки наполовину. В этом случае половина отсекаемой мощности в нагрузке будет рассеиваться на транзисторе. Поэтому, если вы регулируете мощную нагрузку, то для начала поинтересуйтесь таким параметром, как мощность рассеивания транзистора и при необходимости не забывайте ставить транзисторы на радиаторы.

Источник питания и проверка устройства

В качестве источника питания лучше использовать семиамперный аккумулятор на 12 В. Через предохранитель с параметром в 30 А подается ток на схему. Обороты генератора получаются в диапазоне от 0 до 420 оборотов в минуту. Если на шкив генераторного устройства натянуть колесо сечением 20 см, обеспечивается максимальная скорость в 16 км в час.

Далее подключается генератор. Самым элементарным методом можно оценить крутящий момент, который способен он развить. Для этого надо попытаться поднять груз, подвешенный за веревку к генераторному шкиву.

Две 5-литровые бутылки, наполненные водой, если использовать диаметр в 5,5 см, генератор с легкостью поднимает емкости на высоту 50 см примерно на 3 секунды. Ток от аккумулятора показывает при этом 16 Ампер, напряжение падает до 11 В. Получается, что аккумулятор слабоват для данного груза.

Выходит, что гарантируется крутящий момент приблизительно 2,75 ньютона на метр, показывается при этом 3 оборота за 1 секунду.

Устройство прямоугольных импульсов

Схема модели данного типа подразумевает использование широкополосных выпрямителей. В наше время такие устройства часто встречаются в радиоприемниках. Если рассматривать модификации на 100 Гц, то резисторы в них чаще всего производители устанавливают нормированные. При этом полевые аналоги можно встретить в приборах довольно редко. Параметр проводимости в таком случае лежит в районе 4 мк. Если рассматривать модификации на 120 Гц, то они в основном идут на проходных конденсаторах.

При этом модуляторы используются только операционного типа. В данном случае регуляторы устанавливаются с дисплеями. С их помощью можно следить за частотой колебаний. Также данные устройства изготавливаются с частотой в 140 Гц. В данном случае конденсаторы имеются открытого типа. Проводимость сигнала у них в среднем около 4 мк. В свою очередь, напряжение компоненты выдерживают примерно в 20В.

Механизм генерации

Упрощенно схему можно представить так:

Вместо транзистора мы ставим некий «элемент с отрицательным сопротивлением». По сути – усилительный элемент. То есть, ток на его выходе больше, чем ток на входе (так вот хитро).

К входу этого элемента подключен колебательный контур. С выхода элемента на этот же колебательный контур подана обратная связь (через кондер C2). Таким образом, когда на входе элемента ток увеличивается (происходит перезарядка контурного конденсатора), увеличивается ток и на выходе. Через обратную связь, он подается обратно на колебательный контур – происходит «подпитка». В результате, в контуре устаканиваются незатухающие колебания.

Все оказалось проще пареной репы (как всегда).

Изображение на электрических схемах

Какой генератор потянет инверторный сварочный аппарат

Для начала рассмотрим получение синусоидального типа сигнала. Самый известный генератор на транзисторе такого типа – генератор колебаний Колпитца. Это задающий генератор с одной индуктивностью и двумя последовательно соединёнными ёмкостями. С помощью него производится генерация требуемых частот. Оставшиеся элементы обеспечивают требуемый режим работы транзистора на постоянном токе.

Дополнительная информация. Эдвин Генри Колпитц – руководитель отдела инноваций «Вестерн Электрик» в начале прошлого века. Был пионером в разработке усилителей сигнала. Впервые произвёл радиотелефон, позволяющий разговаривать через Атлантику.

Также широко известен задающий генератор колебаний Хартли. Он, как и схема Колпитца, достаточно прост в сборке, однако требуется индуктивность с отводом. В схеме Хартли один конденсатор и две последовательно соединённые катушки индуктивности производят генерацию. Также в схеме присутствует дополнительная ёмкость для получения плюсовой обратной связи.

Схемы генераторов на транзисторах

Основная область применения вышеописанных приборов – средние и высокие частоты. Используют для получения несущих частот, а также для генерации электрических колебаний малой мощности. Принимающие устройства бытовых радиостанций также используют генераторы колебаний.

Все перечисленные области применения не терпят нестабильного приёма. Для этого в схему вводят ещё один элемент – кварцевый резонатор автоколебаний. В этом случае точность высокочастотного генератора становится практически эталонной. Она достигает миллионных долей процента. В принимающих устройствах радиоприёмников для стабилизации приёма применяют исключительно кварц.

Что касается низкочастотных и звуковых генераторов, то здесь есть очень серьёзная проблема. Для увеличения точности настройки требуется увеличение индуктивности. Но увеличение индуктивности ведёт к нарастанию размеров катушки, что сильно сказывается на габаритах приёмника. Поэтому была разработана альтернативная схема генератора Колпитца – генератор низких частот Пирса. В ней индуктивность отсутствует, а на её месте применён кварцевый резонатор автоколебаний. Кроме того, кварцевый резонатор позволяет отсечь верхний предел колебаний.

В такой схеме ёмкость не даёт постоянной составляющей базового смещения транзистора дойти до резонатора. Здесь могут формироваться сигналы до 20-25 МГц, в том числе звуковые.

Производительность всех рассмотренных устройств зависит от резонансных свойств системы, состоящей из емкостей и индуктивностей. Отсюда следует, что частота будет определена заводскими характеристиками конденсаторов и катушек.

Важно! Транзистор – это элемент, произведённый из полупроводника. Имеет три вывода и способен от поданного входного сигнала небольшой величины управлять большим током на выходе

Мощность элементов бывает разная. Используется для усиления и коммутации электрических сигналов.

Дополнительная информация. Презентация первого транзистора была проведена в 1947 г. Его производная – полевой транзистор, появился в 1953г. В 1956г. за изобретение биполярного транзистора была вручена Нобелевская премия в области физики. К 80-м годам прошлого века электронные лампы были полностью вытеснены из радиоэлектроники.

Конструкция и детали.

Из-за простоты устройства печатная плата не разрабатывалась, все элементы распаиваются на выводах переключателей и разъёмов. Всю конструкцию можно собрать в корпусе небольшого размера, всё будет зависеть от габаритов применённого трансформатора и переключателей.

При испытании мощных биполярных транзисторов на больших токах (100мА и 500мА) их необходимо закрепить на радиаторе! Если пластинчатый радиатор смонтировать на одной из стенок прибора или сам радиатор использовать в качестве стенки прибора, то это сделает пользование устройством более удобным. Радиатор, который всегда с собой! Это существенно ускорит процесс испытания мощных транзисторов в корпусах ТО220, ТО126, ТОР3, ТО247 и аналогичных.

Микросхему стабилизатора блока питания также необходимо установить на небольшой радиатор. Диодный мост подойдёт любой на ток 1А и выше. В качестве трансформатора можно использовать подходящий малогабаритный, мощностью от 10Вт с напряжением вторичной обмотки 10-14В.

Опционально: в приборе для проверки транзисторов предусмотрены гнёзда для подключения второго мультиметра (включенного в режим измерения постоянного напряжения на предел 2-3В). Подсмотрел эту идею на одном из форумов. Это позволяет измерить Uбэ транзистора (при необходимости вычислить крутизну). Данная функция очень удобна при подборе биполярных транзисторов одной структуры для ПАРАЛЛЕЛЬНОГО включения в одном плече выходного каскада усилителя. Если при одном и том же токе напряжения Uэб отличаются не более чем на 60мВ, то такие транзисторы можно включать параллельно БЕЗ эмиттерных токовыравнивающих резисторов. Теперь вы понимаете, почему усилители фирмы Accuphase, где в выходном каскаде в каждом плече включено параллельно до 16 транзисторов, стоят таких денег?

Перечень используемых элементов:

Резисторы: R3 — 820 Ом, 0,25Вт, R4 — 1к2, 0,25Вт, R5 — 510 Ом, 0,25 Вт, R6 — 260 Ом, 0,25Вт R7 — 5,1 Ом, 5Вт (лучше больше), R8 — 26 Ом, 1 Вт, R9 — 51 Ом, 0,5Вт, R10 — 1к8, 0,25 Вт.

Конденсаторы:

С1 — 100nF, 63V, C2 — 1000uF, 35V, C3 — 470uF, 25V

Коммутация:

S1 — переключатель типа П2К или галетный на три положения с двумя группами контактов на замыкание, S2 — переключатель типа П2К, тумблер или галетный с одной группой контактов на переключение, S3 — переключатель типа П2К или галетный на два положения с четырьмя группами контактов на переключение, S4 — кнопка без фиксации, S5 — сетевой выключатель

Активные элементы:

T3 — транзистор типа КТ3102 или любой маломощный n-p-n типа с высоким коэффициентом усиления, D3 — TL431, VR1 — интегральный стабилизатор 7812 (КР142ЕН8Б), LED1 — светодиод зелёного цвета, BR1 — диодный мост на ток 1А.

Разное:

Tr1 — трансформатор мощностью от 10Вт, с напряжением вторичной обмотки 10-14В, F1 — предохранитель на 100mA…250mA, клеммы (подходящие доступные) для подключения измерительных приборов и испытуемого транзистора.
