Телевизионная антенна «полячка» для дальнего приема dvb-t2: подбор усилителя, модернизация, установка

Особенности выбора

Более простыми в плане размещения становятся комнатные (внутренние) модификации. Но учитывайте, что прием на вариантах внутреннего исполнения становится успешным только при стабильно-хорошем уровне сигнала (такие места называются «зонами уверенного приема»).

Используйте внутренние модели только в городских квартирах. При их функционировании в дачных домиках, в удаленных деревушках качество поступающего сигнала резко снижается.

При подборе внутренней конструкции, рассмотрите модели, оптимально адаптированные под условия российского приема.

Хорошими являются модификации с:

  • прибором усиления встроенного типа (под питание 220 В);
  • возможностью плавной регулировки усиления;
  • направленностью приема.

Гораздо лучше демонстрируют параметры устройства наружного использования, которые монтируются снаружи дома. Их и следует приобретать для обустройства дач и собственных загородных домов. Но монтаж таких конструкций требует больше сил и привлечение сторонних специалистов, что отражается на ценовой политике.

Конструкционные нюансы

По нюансам технического исполнения цифровые ТВ-антенны подразделяются на два варианта:

  1. Активные. В модель включены элементы для приема/обработки сигнала и прибор-усилитель электронного типа. Усилитель часто устанавливается внутри корпуса. Питание происходит от источника тока через адаптер. Если использовать данное устройство неправильно, то в местах хорошего и стабильного приема сигнала, на экране ТВ могут наблюдаться помехи и различные искажения.
  2. Пассивные. Устройство не обладает в конструкции микросхемами, транзисторами, отсутствует в подобных моделях и адаптер. Такие ТВ-антенны принимают и обрабатывают сигнал благодаря собственной геометрии (конструкционным особенностям). Пассивное устройство преподносит довольно качественный уровень изображения, но встроенного усиления часто недостаточно для высококачественного изображения.

При работе приборов усиления в активной ТВ-антенне от неизвестных фирм степень обработки сигнала будет низкокачественным, а картинка сопровождаться появлением серьезных помех.

Частотный диапазон

Цифровые телевизионные антенны определяются и по уровню используемого диапазона:

  1. Канальные. Таким устройствам при работе требуются создание определенных условий, для стандартной работы ТВ в этом нет необходимости.
  2. Диапазонные. Используются при приеме ДМВ и МВ волны. При домашнем применении цифровой антенны лучше останавливать выбор на всеволновых модификациях (они могут принимать вещание как на MB, так и на ДМВ).

Мнение эксперта
Торсунов Павел Максимович

Учитывая, что цифровое вещание в РФ ведется в ДМВ-диапазоне, то для обработки только «цифры» будет достаточно диапазонного ДМВ-устройства.

Усиление как важный параметр выбора

Каждая антенна обладает большим рядом собственных характеристик. Из многочисленного ряда цифр и типажей для выбора важным становится возможность усиления. Данный параметр указывается в дБ (децибелы).

Чем выше эти цифры в техпаспорте изделия, тем сильнее усиление у данной антенны. Но знайте, что не всегда высокие параметры усиления гарантируют качественное и стабильное изображение. Коэффициент усиления должен соответствовать месту, где планируется установка антенны.

Производители часто искусственно завышает такой показатель. Знайте, что домашняя антенна для «цифры» не может иметь усиление более 40 дБ.

Какую комнатную антенну лучше купить для дома

Проанализировав все имеющие преимущества и характеристики работоспособности перечисленных комнатных приемников для телевизоров, редакция наша выбрала в качестве лидера устройство «РЭМО Digital»: один из самых надежных и качественных приемников, эксплуатация которого возможна не только в условиях максимальной близости с телевышкой, но и на значительном расстоянии от неё.


Помехой к приему качественного сигнала могут послужить именно пластиковые окна, так как они являются преградой для проникновения радиоволн. Оборудование работает по простому принципу и способствует поиску новых каналов в цифровом формате. О технических параметрах заявленной модели вы можете узнать из предыдущего раздела.


Синфазная антенна может быть создана самостоятельно и может стать усилителем для комнатной антенны.

Рекомендации по выбору

Приобретая антенну, каждый человек хочет получить приемлемое качество изображения. Зная их виды, уже можно сделать определенные выводы для правильного выбора этого устройства. Однако следует помнить о нескольких факторах, влияющих на качество сигнала:

  • Расстояние до ретранслятора.
  • Тип и наличие усилителя.
  • Высота расположения относительно вышки.
  • Наличие естественных и искусственных преград между приемником и передатчиком.
  • Место установки устройства в доме.

Наружная или комнатная

Комнатная антенна сможет справиться с поставленной задачей лишь в том случае, если вышка расположена в зоне прямой видимости. Однако даже если ретранслятор виден из окна, то не нужно сразу покупать приемное устройство. Его конструкция достаточно проста, и для проверки качества сигнала можно быстро сделать такое устройство самостоятельно. Для этого достаточно взять кусок проволоки и подключить ее к телевизору.

Входное сопротивление антенны

Антенна является источником сигнала, который характеризуется электродвижущей силой (ЭДС) и внутренним сопротивлением, которое называется входным сопротивлением антенны. Входное сопротивление определяется отношением направления на зажимах антенны к току на входе фидера. Величину входного сопротивления антенны необходимо знать для того, чтобы правильно согласовать антенну с кабелем и телевизором: только при этом условии на вход телевизора поступает наибольшая мощность. При правильном согласовании входное сопротивление антенны должно равняться входному сопротивлению кабеля, которое, в свою очередь, должно быть равно входному сопротивлению телевизора.

Входное сопротивление антенны имеет активную и реактивную составляющие. Входное сопротивление настроенной в резонанс антенны чисто активно. Оно зависит от типа антенны и ее конструктивных особенностей. Например, входное сопротивление линейного полуволнового вибратора составляет 75 Ом, а петлевого вибратора — около 300 Ом.

ВИДЫ И ТИПЫ АНТЕНН

Известно множество конструкций радиоантенн. Наиболее удачные из них стали массовыми.

Самые простые и, возможно, самые распространенные — диполь и четвертьволновая антенна. Первый состоит из двух проводников длиной около четверти волны каждый; второй — из одного проводника длиной около четверти волны. Четвертьволновую антенну часто называют «штырем». Диполь и «штырь» — это узкополосные радиоантенны с коэффициентом усиления 2 — 5 дБ.

Штыревая антенна одинаково излучает/принимает сигнал во всех направлениях в плоскости, перпендикулярной своей оси. Вдоль оси излучение отсутствует. Такие радиоантенны используют, если взаимное положение передающего и принимающего устройств все время меняется. Поэтому «штыри» часто можно видеть на автомобилях, портативных радиоприемниках, рациях, WiFi-роутерах.

Простота конструкции способствует применению и в случае относительно неподвижных объектов: знаменитая комнатная телевизионная антенна «усы» — не что иное, как диполь. Для того, чтобы нивелировать недостатки, связанные с узкой полосой пропускания, «усы» делают телескопическими, и их можно подстраивать на нужную длину волны.

В качестве уличных ТВ-антенн часто можно увидеть «волновой канал» — узкополосную направленную радиоантенну с коэффициентом усиления 5 — 12 дБ (в зависимости от модификации). Она изобретена в 1926 году Синтаро Уда и Хидэцугу Яги из Имперского университета Тохоку (Япония). Яги запатентовал изобретение, и для антенны стали использовать второе название — Яги.

В конструкции используется один активный элемент (диполь), соединенный с линией передачи. Его размер сопоставим с половиной длины волны. На одной штанге с диполем крепятся пассивные элементы:

  • рефлектор (длиннее диполя);
  • директор (короче диполя).

Основной прием (передача) «волнового канала» идет в направлении директора. Директоров может быть несколько. Добавление каждого нового элемента повышает коэффициент усиления и уменьшает угол действия (повышает направленность).

Альтернативой «волновому каналу» при приеме телевизионного сигнала служит логопериодическая антенна. Она внешне напоминает антенну Яги, но у нее другая конфигурация. Эта широкополосная радиоантенна с коэффициентом усиления 6 — 7 дБ изобретена в 1958 году Дуайтом Исбеллом и Раймондом Духамелем в Университете штата Иллинойс (США).

Логопериодическая антенна состоит из ряда активных элементов (диполей), расположенных в порядке убывания их длины. Добавление новых элементов увеличивает полосу пропускания. Пик диаграммы направленности находится со стороны более короткого диполя.

Что касается еще одной популярной конструкции — панельной антенны (патч), то она наиболее часто применяется для WiFi, GSM, 3G, 4G, GPS. Такая узкополосная направленная радиоантенна с коэффициентом усиления 5 — 10 дБ представляет собой прямоугольную (иногда эллиптическую) пластину и пластину-отражатель (экран), разделенные слоем диэлектрика.

Наибольшее распространение конструкция получила, начиная с 70-х годов 20-го века, когда панельные антенны стали массово применять на печатных платах. Длина стороны прямоугольной пластины патча сопоставима с половиной длины волны, если между пластиной и экраном находится воздух или другой материал со схожей диэлектрической проницаемостью.

Параболическую антенну можно получить из любой, поместив ее в фокус отражателя. «Тарелка» делает произвольную антенну узконаправленной, доводя коэффициент усиления до 30-40 дБ. В распоряжении ученых есть несколько гигантских отражателей с усилением 80 дБ, которые используются в составе радиотелескопов.

Полоса пропускания зависит от радиоантенны, помещенной в фокус. Спутниковая антенна — другое название, полученное из-за использования для приема спутникового ТВ.

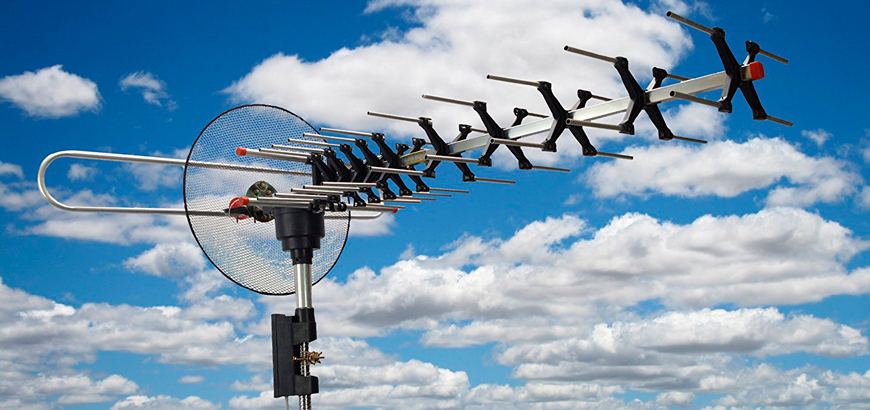

Для того, чтобы сделать полосу пропускания шире или использовать в работе несколько диапазонов, изготавливают комбинированные конструкции — несколько в одной. Например, распространены наружные ТВ-антенны Яги для дециметровых волн, совмещенные с диполем для метровых волн.

Направленные антенные решетки из антенных мачт.

Существуют две причины, по которым широковещательной станции может требоваться направленная диаграмма излучения. Во-первых, ее «аудитория» может находиться преимущественно с одной стороны от места расположения передающей станции. Так, например, региональная станция, размещенная в приморском городе, должна создавать более сильный сигнал в континентальном направлении, если нежелательно, чтобы половина ее мощности терялась на морских просторах. Во-вторых, может возникнуть необходимость исключения взаимных помех в зоне, обслуживаемой какой-либо удаленной станцией, работающей на той же самой частоте; в этом случае диаграмма направленности данной станции должна иметь нулевое излучение в направлении на удаленную.

Направленность излучения часто достигается созданием решетки из двух или большего числа антенных мачт, в которой расстояния между мачтами и фазы возбуждения антенн каждой из мачт выбраны так, чтобы получить желаемую диаграмму направленности. Проиллюстрируем данный подход примером. Пусть имеются две одинаковые антенные мачты, находящиеся друг от друга на расстоянии в половину длины волны и возбуждаемые токами одинаковой величины и фазы. Излучение каждой антенны равнонаправленно в горизонтальной плоскости; таким образом, если смотреть сверху, каждая из антенн выглядит как точечный источник круговых волн, распространяющихся равномерно во всех направлениях. Диаграмма направленности такой двухантенной решетки определяется наложением волн, излучаемых обеими антеннами. Как показано на рис. 3, точки, находящиеся на оси запад – восток (WE), от одной антенной мачты на полдлины волны дальше, чем от другой. Таким образом, в этих точках две излучаемые волны отличаются по фазе на 180° и, следовательно, гасят друг друга; в результате излучение по линии WE в обе стороны отсутствует. Точки же, расположенные на прямой север – юг (NS), напротив, находятся на одинаковом удалении от антенных мачт, так что обе волны в этих точках оказываются в одинаковой фазе и суммируются. Такая система называется антенной решеткой бокового (поперечного) излучения – ее диаграмма направленности представлена на рис. 4,а

. Если же антенные мачты излучают в противофазе (разность фаз 180°), то вдоль оси NS будет происходить взаимное гашение волн, а вдоль оси WE – их сложение. Такая система называется антенной решеткой продольного (осевого) излучения. Ее диаграмма направленности похожа на диаграмму направленности решетки поперечного излучения, но повернута на 90° (рис. 4,б ). Если две антенные мачты находятся друг от друга на расстоянии в четверть длины волны и возбуждаются токами равной величины, но волна, излучаемая восточной мачтой, опережает по фазе западную на 90°, то диаграмма направленности будет иметь форму кардиоиды (рис. 5, пунктирная линия). Штриховой и сплошной линиями на рисунке представлены диаграммы направленности, получаемые при опережении по фазе восточной мачтой на 45° и 180° соответственно.

ОБЛАСТЬ ПРИМЕНЕНИЯ АНТЕНН

В мире существует довольно много технологий и стандартов, предусматривающих передачу информации с помощью радиоволн. Передатчик формирует сигнал в заданной полосе несущей частоты с закодированной на ней информацией Приемник декодирует полученные колебания с выделением полезной информации. Практически любая информация может быть подготовлена и передана при помощи радиоволн.

Для передачи и получения сигнала нужны антенны. Причем их характеристики должны соответствовать параметрам приемопередающей аппаратуры и решаемым задачам по обмену информацией.

Чтобы подобрать радиоантенну для приема эфирного телевидения или усиления сигнала WiFi-роутера, совершенно нет необходимости изучать тонкости стандартов. На радиочастотах выделены диапазоны, а на упаковках и в описаниях антенн есть ссылки на них. В списке приведены некоторые обозначения с указанием области использования и частот диапазона в РФ:

  • CB (свободное использование, рации) – 26.965 — 27.860 МГц;
  • VHF (метровые волны, радио и телевидение) – 48.5 – 230 МГц;
  • UHF (дециметровые волны, телевидение (в том числе цифровое)) – 470 – 862 МГц;
  • FM (радио) – 85.5 – 108 МГц;
  • LPD (свободное использование, рации) — 433 — 434 МГц;
  • PMR (свободное использование, рации) — 446 МГц;
  • GPS (спутниковая система навигации) – 1.58 ГГц;
  • ГЛОНАСС (спутниковая система навигации) — 1.60 ГГц;
  • GSM (мобильная сотовая связь) – 890 — 960 МГц, 1710 — 1880 МГц;
  • WiFi (беспроводные локальные сети) – 2.4 ГГц.

Полоса пропускания радиоантенны соответствует диапазону, указанному в ее паспорте. Что касается направленности, то изготовители, как правило, предлагают направленные модели, если ожидается стационарное положение приемника и передатчика.

Направленные антенны широко применяются при усилении сигнала сотовой связи, а штыревые в WiFi ретрансляторах. Комбинации этих типов применяются в GSM репитерах и системах беспроводной сигнализации.

Коэффициент усиления тем важнее, чем дальше разнесены источник и получатель информации

Но также следует обратить внимание на коэффициент усиления, если источник сигнала имеет малую мощность.

  *  *  *

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Коэффициент стоячей волны (КСВ, SWR)

Стоячие волны максимальной амплитуды возникают при очень точной комбинации частоты (или длины волны) и длины антенны.

К сожалению, нецелесообразно и фактически невозможно иметь антенны, которые обладают точной длиной, необходимой для формирования идеальной стоячей волны в требуемом диапазоне частот. К счастью, в этом нет необходимости. Антенна с одной фиксированной длиной может работать в небольшом диапазоне частот с небольшим, приемлемым уровнем расстройки.


Стоячие волны и напряжения в линии, показанные в течение периода колебаний

Длина антенны должна быть настроена для получения стоячей волны как можно более близкой к идеальной в центре рабочего диапазона частот.

Измерители КСВ (коэффициента стоячей волны) измеряют отношение передаваемой энергии к отраженной, и это отношение должно быть как можно ближе к 1:1.

Небольшие подстройки могут быть выполнены путем добавления в схему пассивных компонентов между оконечным каскадом усиления и антенной. Небольшие недостатки в настройке антенны могут вызвать появление разности потенциалов на конечном каскаде усиления, нагревание конечного участка передающей линии. Большой дисбаланс может вызвать подачу большой разности потенциалов обратно на схему передатчика, вызывая пробой диэлектрика, искрение и выход из строя оконечного усилителя.

Установка антенн на стальных крышах

Для крепления стойки и оттяжек антенны наиболее часто применяют специальное приспособление, называемое сухарем (рис. 3). Основание стойки антенны 1 и закрепы 11 оттяжек 9 закрепляют глухарями 12 (10х8О мм) на пересечении стропил с обрешеткой 5. Основание стойки антенны насаживают на стальной шип 2(Ø6 мм), впрессованный в глухарь 4 (16×80 мм), и ввинчивают последний в стропильную балку 6 крыши. Для предохранения мест нарушения кровли от затекания влаги устанавливают гидроизоляционные прокладки 8 и 14 из технической резины или гидроизола. Между глухарями и гидроизоляционной прокладкой помещают стальные шайбы 3,7,13. Для закрепления оттяжек на мачте антенны устанавливают металлические планки 10.

При высоте мачты антенны до 5 м устанавливают один ряд оттяжек из оцинкованной проволоки диаметром 4–5 мм. Мачты большей высоты (до 12 м) поддерживают двумя ярусами оттяжек, по три-четыре оттяжки в каждом ярусе. Для крепления мачты антенны и ее оттяжек, кроме глухарей, используют стяжные болты, клямеры и др.

Рис. 3. Установка антенны на стальной крыше

Подключение и настройка

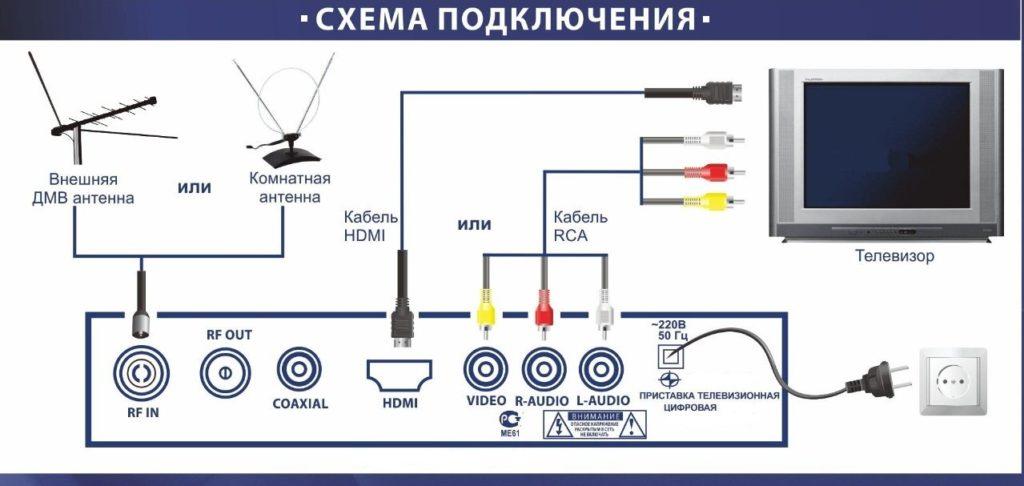

Смотреть цифровое эфирное телевидение можно с помощью ресивера или телевизора. В зависимости от наличия у последнего TV-тюнера определяется комплект цифровой техники для установки. На первом этапе нужно выбрать правильное направление антенны — в сторону вышки. При этом нужно помнить — первый и второй мультиплексы вещают с разных ретрансляторов.
