Релейная защита: что это такое и когда применяется. инструкция подключения системы и особенности расчета ее характеристик

Защита силовых трансформаторов.

Силовые трансформаторы — важнейшие элементы сельских электроустановок и к их защите предъявляют повышенные требования. Основными видами повреждений в трансформаторах являются замыкания между фазами, замыкания витков одной фазы между собой (витковые замыкания) и замыкания на землю обмоток трансформатора или их наружных выводов. Для защиты трансформаторов от этих повреждений применяются максимальная токовая защита, токовая отсечка, газовая защита и дифференциальная защита. Последний вид защиты применяется главным образом для трансформаторов мощностью выше 6300 кВА и поэтому нами рассматриваться не будет.
Наиболее простая токовая защита понижающих двух обмоточных трансформаторов выполняется, как правило, без выдержки времени. Для этого в качестве разновидности токовой защиты используют токовую отсечку, позволяющую быстро отключить ток короткого замыкания. Защита действует на отключение трансформатора от сети. Она устанавливается с питающей стороны трансформатора и выполняется с помощью токовых реле мгновенного действия или электромагнитного элемента реле типа РТ-80, как показано на рис. 39. Токовая отсечка защищает трансформатор от внутренних повреждений, поэтому она отключает его с обеих сторон выключателями В1 и В2. Импульс на отключение выключателей подается через промежуточное реле 2. Этот вид защиты является наиболее простым. Более совершенная схема защиты для трансформаторов 1000 кВА и выше предусматривает применение максимальных токовых реле и реле времени. Они защищают трансформатор также и от токов короткого замыкания в отходящих сетях. Рис. 40. Схема газовой защиты трансформатора

Токовые защиты трансформаторов обычно применяют в сочетании с газовой защитой. Принципиальная схема такой защиты трансформатора показана на рис. 40. Она выполняется с помощью газового реле Г, одного или двух указательных реле У и специального промежуточного реле П типа РП-255, действующего на катушки отключения выключателей КО1 и КО2. Подача предупредительного сигнала от газового реле осуществляется при замыкании верхней пары его контактов. При значительных повреждениях трансформатора, связанных с обильным газовыделением, реле Г через указательное реле У подает импульс на включение шунтовой обмотки 1 промежуточного реле П. Последнее замыкает свои контакты, подавая питание на отключающие катушки КО1 и КО2 масляных выключателей, которые отключают поврежденный трансформатор от сети с двух сторон. Для более надежного действия реле П снабжено последовательными обмотками 2 и 3, которые служат для его удерживания во включенном положении до полного отключения выключателей.
Газовая защита является достаточно чувствительной и быстродействующей защитой от внутренних повреждений трансформатора. Она реагирует также на понижение уровня масла в баке трансформатора, подавая сначала сигнал, а затем отключая его от сети, если утечка масла не прекращается.

Развитие устройств РЗиА

Ранее в советское время (да и сейчас на старых подстанциях) применялись электромеханические реле РЗиА. Например, широкое распространение получили серии РТ-40, РТ-80, которые требовали точной настройки специалистами электротехнической лаборатории и имели различные технические проблемы в связи с низкой надежностью и точностью их работы.

Сейчас, отечественной и зарубежной промышленностью выпускаются приборы РЗиА на базе микроконтроллеров. Значительно увеличена надежность срабатывания, возможность тонкой настройки и многофункциональность такого оборудования.

Из известных производителей можно выделить: Schneider Electric, АВВ, EATON, ЭКРА, которые стали лидерами российского рынка в своей области и успешно применяются на многих отечественных промышленных предприятиях.

Терминалы Sepam и Micom, которые заменяют большое количество устаревших реле.

Терминалы Sepam и Micom, которые заменяют большое количество устаревших реле.

Схема

Разновидностей, комбинаций, мест релейной защиты на сетях и в ЭУ чрезвычайно много. Есть также стандартизированные варианты, своеобразные шаблоны — принципиальные схемы. Но независимо от сложности любой чертеж можно понять, только научившись его читать. Этот навык необходим для работы с РЗиА.

По важности и сложности «принципиалки» комплектов РЗиА вторые в проекте всей системы электрооборудования. Во всех случаях — при разработке или для проверки готовых схем потребуются хотя бы минимальные навыки в электротехнике

Даже специалистам порой сложно разобраться в схеме РЗ на элементарном вводе трансформаторов 10 кВ, не говоря уже в целом для подстанции 110/10 кВ.

Рассмотрим прием, упрощающий понимание чертежей. Нижеописанный метод стандартный и распространенный, он не наносит ущерб качеству анализа.

Разбивка схемы на части

Целая схема чрезвычайно сложная для восприятия, поэтому ее условно разделяют на обособленные участки и анализируют каждый отдельно.

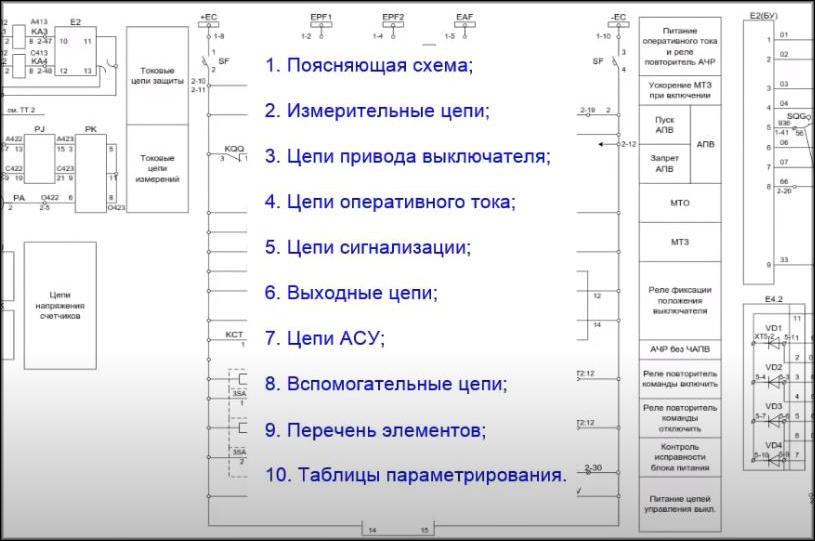

Рассмотрим РЗиА с терминалами на микропроцессорах, разделим чертеж на 10 позиций:

• поясняющая;
• цепи: измерений (тока, напряжений);
• механизма выключателя;
• задействованного тока (оперативного), в том числе питание терминала;
• сигнализации;
• выходные, в том числе ТС и резерва;
• АСУ;
• вспомогательные (обогрев, свет, розетки и пр.);

список элементов, может быть отдельно;
параметрирование, изложенное в таблицах и логических схемах. Также могут выделяться отдельно.

Не каждый комплект РЗ содержит все 10 позиций, но отсутствие какой-либо должно быть обосновано, если же это невозможно сделать, то в наличии ошибка в схеме.

Указанный метод — это своеобразный чек лист, система анализа. Полученные результаты можно зафиксировать списком с галочками напротив пунктов и передать исполнителю перед конструированием.

Пример проверки: обосновывается отсутствие цепи привода в ТН 10 кВ (позиция 2 в разделе «цепи» списка) тем, что ячейка последнего без выключателя, и это логично. Если же ответа на поставленный вопрос, например, почему по вводу 10 кВ в РЗ отсутствуют данные параметрирования, нет, то в наличие ошибка, особенно для терминалов с гибкой логикой.

Типовые ошибки схем:

• в токовых цепях — неправильная полярность при подсоединении ТТ к терминалу;
• цепи привода — взвод (готовность к активации). Может быть неправильное смыкание, разомкнутость. Надо проверять сопоставляя с алгоритмом терминала;
• цепи оперативных токов — ключи контроля, режима управления (МУ/ДУ);
• цепи дуговой защиты, конструкции с генерированием особенно подвержены таким сложным ошибкам.

Пример разбивки схемы и прочтения

Для объяснения мы взяли популярный пример из интернета, к нему также в сети есть видеоматериалы. Схему покажем по частям (соединяются в горизонтальной плоскости), так как она достаточно большая.

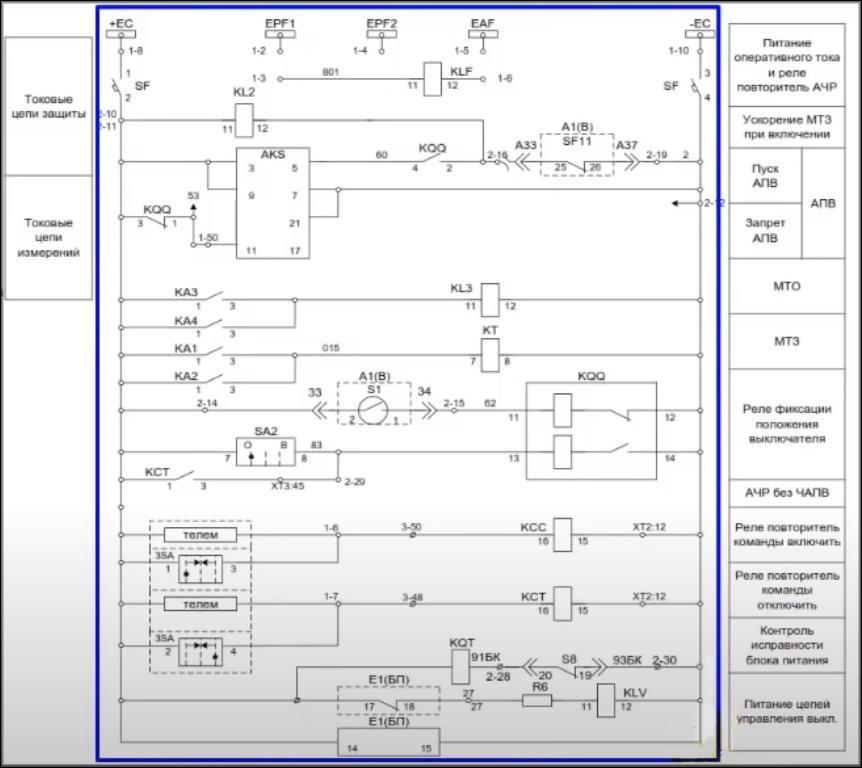

Чертеж для РЗ с электромеханическими реле, выключателем ВВТЕЛ Тавридаэлектрик (без терминала, это не цифровая конструкция на микропроцессорах) линии 10 кВ на подстанции 110/10 кВ:

Вторая часть схемы:

Третья часть схемы:

Схема доступная в сети, для ее открытия потребуются специальные программы для чертежей. Далее, выделим и покажем части.

Поясняющая схема:

Измерительные цепи (электромеханика, МТЗ, МТО, цепи питания от переменного опертока привода выключателя, счетчики преобразователи):

Цепи привода (блок питания и управления, цепи электромагнитов):

Цепи оперативного тока (автомат, исполнительные реле, блок питания):

Дуговая защита относится к цепям опертока:

Цепи аварийной и предупредительной сигнализации световой, центральной (ниже):

Выходные цепи (в данном случае это то, что входит в телесигнализацию):

Вспомогательные цепи:

Перечень элементов:

В данном примере нет таблиц логики, данных параметрирования, цепей АСУ, параллельной защиты автоматики, так как эта релейная защита без терминала, не на микропроцессорах.

Указательное реле -маркировка

Маркировка указательного реле включает: серию, количество разъединяющих и замыкающих контактов; уровень защиты; климатические условия при которых прибор сохраняет работоспособность. Кроме этого указывается вид и способ подсоединения внешних проводов.

При этом цифра:

• 1 означает переднее подсоединение посредством винта;
• 5 – подсоединяется сзади при помощи винта;
• 2 – присоединяется при помощи пайки.

Климатические условия обозначаются также условно:

• У – умеренные климатические условия;
• Т – применять можно в тропическом климатическом поясе;
• 3 – стандартная категория расположения.

Органы и виды релейной защиты

Как известно,  релейная защита предназначена для скорейшего автоматического отключения неисправных или повреждённых элементов  электрической системы и своевременной сигнализации об отклонениях от нормального режима работы, но не требующих немедленного отключения.

Все функции релейной защиты исполняются следующими органами:

1. Реле контроля и защиты.
   Пусковые органы ведут постоянный мониторинг  состояния и режима работы защищаемого участка электрической сети и срабатывают при возникновении коротких замыканий и ненормальных режимах работы. В электрических схемах реализуются в виде токовых реле, реле напряжения, мощности и др.
2. Задачей измерительных органов является выявление места, характера повреждений  и  принятие своевременного решения о необходимости действия защиты. В электрических схемах реализуются в виде токовых реле, реле напряжения, мощности и др.
3. Логическая часть представляет собой схему, которая запускается в работу пусковыми органами, производит анализ действий измерительных органов и, на основе полученных данных выполняет предусмотренные протоколом действия. В электрических схемах реализуются в виде таймеров, логических элементов, промежуточных и указательных реле.

Для предупреждения превышения величины тока на защищаемом участке электрической сети используется токовая защита.  Это один из вариантов релейной  защиты, которая срабатывает  при превышении величины тока на защищаемом участке сети, по отношению к току срабатывания или уставке.  Принято  различать максимальную токовую защиту и токовую отсечку.

Максимальная токовая защита (МТЗ) выполняется таким образом, что бы величина тока её срабатывания превышала  максимальный рабочий ток не менее чем  1,2 – 2 раза ( с учётом коэффициентов надёжности,  возврата и самозапуска реле ). Это позволит исключить возможность ложного срабатывания релейной защиты в условиях нормальной работы сети.

Величина уставки по времени срабатывания релейной защиты отличается от предыдущей и последующей на величину ступени селективности  ∆t 0,2 – 1 секунд. Такая настройка позволяет первой сработать релейной защите, которая наиболее близко расположена к месту КЗ, а в случае отказа первой, сработает предыдущая, но через промежуток времени равный порогу селективности.

Важной характеристикой МТЗ принято считать её коэффициент чувствительности. Его определяют как отношение величины тока междуфазного КЗ к величине фактического тока срабатывания защиты

ПУЭ определяет эту величину не менее 1,5.

Токовая отсечка ( ТО ) – это вариант быстродействующей релейной защиты, срабатывающей без задержек времени, работа которой направлена  на отключение наиболее тяжёлых вариантов КЗ. Коэффициент надёжности применяемых реле определяет величину кратности тока срабатывания в 1,1 и 1,2 по отношению к величине расчётного тока трёхфазного КЗ. Следовательно, зона уверенного действия токовой отсечки покрывает только 20 % всей защищаемой линии.

Такая ограниченность  зоны действия является существенным недостатком  работы ТО. Такое положение дел привело к тому, что ТО применяется только совместно с МТЗ в качестве второй ступени.

Работа защиты минимального напряжения ( ЗМН ) основана на контроле величины напряжения между фазами.  При выходе из строя хотя бы одной фазы равенство напряжений между фазами нарушается – срабатывает механизм отключения и как следствие отключается напряжение питания.

Газовая защита устанавливается с целью защиты маслонаполненных трансформаторов от внутренних повреждений. При возникновении КЗ внутри трансформатора закипает масло и начинается усиленное выделение газов, что ведёт к повышению давления, что в конечном итоге может привести к выходу трансформатора из строя.

Газы направляются через реле, и под их давлением поворачивается чувствительный элемент, что ведёт к замыканию контактов. Далее вступает в работу типовая схема на отключение трансформатора.

Дифференциальную защиту принято считать основной автоматизацией релейной защиты трансформаторов и автотрансформаторов. Она характеризуется  абсолютной селективностью и быстродействием.

Принцип действия релейной защиты такого типа основан на сравнении величин токов, например, на разных концах защищаемого участка. Как только на защищаемом участке возникнет ток КЗ, сразу сформируется разностный ток и сработает система отключения. Недостатком служит необходимость отключения сразу после срабатывания.

Таким образом, виды и органы релейной защиты позволяют определить место возникновения КЗ и других нештатных состояний электрической сети,  своевременно локализовать повреждённый  участок и исключить его из работы.

Краткая историческая справка создания реле

Большинство исторических документов указывают, что первые действующие экземпляры электрических устройств аналогичных современным реле, которые использовали принцип электромагнитного действия, были получены американским физиком Джозефом Генри в 1835 году. Они стали результатом работы над усовершенствованием телеграфного аппарата, который был изобретён Дж. Генри в 1831 году. Уже в 1837 г. устройство поступило в массовое производство и получило широкое применение в телеграфии. Однако следует отметить, что первые полученные устройства являлись некоммутационными, то есть не выполняли основные функции, возложенные теперь на релейные механизмы управления.

В соответствии с другими источниками первые релейные устройства были созданы в период с 1830 по 1932 гг. русским ученым изобретателем Шиллингом П.Л. Они использовались в вызывном устройстве электромагнитного телеграфного аппарата, разработанного совместно с механиком И. А. Швейкиным, который был продемонстрирован 21 октября 1832 года. Однако большое количество электрокабелей, необходимых для функционирования этого устройства, сделали его дальнейшую эксплуатацию нецелесообразной и релейные элементы в его схеме не получили широкой известности.

В качестве самостоятельного устройства, известного под своим названием, реле упоминаются в патентных заявках на телеграфный аппарат Самюэля Морзе в 1837 году.

Телеграфный аппарат Шиллинга — электромагнитный, шестимультипликаторный вариант. Производился ограниченной серией

Быстродействие

Есть такая поговорка “дорога ложка к обеду”. Она как нельзя лучше отражает требование быстродействия к релейной защите. Если произошла авария, протекают огромные токи, изоляция на грани воспламенения – необходимо немедленно отключать поврежденный участок. И чем быстрей, тем лучше. В противном случае оборудование может выйти из строя к моменту его отключения от сети. А иногда, при особо тяжелых авариях, запаздывание с отключением может привести к нарушению устойчивой работы генераторов и развалу энергосистемы на части.

Быстродействие — это свойство релейной защиты отключать
повреждение с минимально возможной выдержкой времени.

Классификация реле по принципу работы

Большинство защитных устройств в виде реле работает по принципам электромагнитной индукции, однако контролируемые признаки и способ реакции могут быть разными. На данный момент к наиболее популярным можно отнести виды релейной защиты, работающие по следующим схемам:

• Газовые. Также к этой группе можно отнести масляные датчики-контроллеры. В обоих случаях задача устройства заключается в фиксации утечек охлаждающих веществ трансформатора. В случае разгерметизации каналов подачи масла или газа реле автоматически отключает оборудование.
• Дифференциальные. Такие реле используются также в трансформаторах, генераторах и на подстанциях, контролируя токовые величины. Стандартная модель реакции предполагает отключение устройства, если входные величины имеют большую разницу с выходными показателями.
• Направленно максимальные. Простейшие реле, активизирующие защиту при фиксации избыточно высоких показателей напряжения, мощности или силы тока.
• Дистанционные. Блокировочные реле, которые фиксируют короткие замыкания и помехи в цепи, после чего отключают аппаратуру.
• Дуговые. Такие реле устанавливаются на комплектных трансформаторах и подстанциях. С помощью оптических датчиков и сенсоров давления они фиксируют признаки возгорания, запуская соответствующие системы пожаротушения.

Понятие релейной защиты и автоматики (РЗиА)

Правила техэксплуатации и устройства электроустановок (ПУЭ, ПТЭ) регламентируют применение релейных типов защиты. Данные приборы, а скорее, комплексы специальных элементов, часто совмещаются с автоматикой, поэтому сокращено называются РЗиА (а также это сокращение без «и» или РЗ).

По нормам ПТЭ силовые узлы и линии электроустановок — электростанций, подстанций, электросетей — защищаются от коротких замыканий (КЗ), ненормальных состояний, сверхнагрузок узлами РЗ и автоматики. Такие устройства интегрируются в конструкции, являются их частью (закладываются еще на стадии проекта), реже — монтируются к ним отдельно. Должны по правилам быть в постоянном состоянии готовности (ожидания), за исключением выводящихся из задействования согласно особенностям их задач, принципа конструкции, режимов энергообъектов, требованиям избирательности (селективности). Узлы сигнализации (предупреждение и сообщение о развитии поломок) должны также всегда быть готовыми к активации.

РЗиА ставят на электростанциях, генераторах, на любых электроустановках, на подобных габаритных мощных устройствах, то есть сфера использования не ограниченная, если релейная защита необходима по проекту. Область применения конкретизируется ПУЭ:

Содержание главы 3.2 ПУЭ:

Что такое релейная защита объясним более конкретно, описывая ее назначение. При задействовании электрооборудования, сетей, всегда сохраняются риски их повреждений, некорректные режимы, часто их невозможно избежать или такие условия характерные для работы ЭУ. Наиболее критические — перегрузки и КЗ. Причины: пробои, повреждения изоляционных частей, разрывы, ошибки работников, например, отсоединение узлов под нагрузкой, неправильная подача на заземленные конструкции напряжения.

КЗ на участке, где оно возникло, провоцирует появление электродуги, термическое влияние которой ведет к, как правило, бесповоротному разрушению токоведущих элементов, изолирующих частей, электроустройств в целом (реже, но такие случаи весьма распространенные). При этом на поврежденный сегмент подводятся высокие токи короткого замыкания в тысячи ампер. Возникает почти моментальный нагрев, за секунды элементы накаляются. Термические процессы также повреждают исправные участки, происходит развитие неполадки, пожар. На связанных магистралях, объектах параметры электричества глубоко понижаются, что причиняет остановку электромоторов, функционирование параллельно задействованных конструкций, генерирующих приборов, критически нарушается.

В описанных ситуациях важно моментально остановить развитие последствий, обычно этого достаточно для полного предотвращения аварий. Указанное достигается оперативным отключением опасного участка ЭУ, сети — автоустройствами, функционирующими на расцепление контактов, обесточивание

Это и есть релейного типа защита, она же РЗ или РЗиА.

РЗ деактивирует выключатели конструкции с неполадкой, при этом электродуга гаснет или даже не успевает возникнуть. Моментально останавливается течение ампер КЗ, параллельно на исправной части ЭУ или в сети восстанавливаются нормальные величины электричества. Минимизируются, исключаются повреждения оснащения с КЗ, нормализуется режим рабочего оборудования.

Задачи:

• выявляет точку КЗ, локацию поломки;
• быстро обеспечивает автоотключение, отделяет оснащение с небезопасным фактором, опасный сегмент от рабочих конструкций, сетей;
• фиксирует неполадку и сообщает о ней, предупреждает о возможности аварии;
• создает выдержку перед деактивацией, если это необходимо.

Возможны и другие нарушения на ЭУ: перегрузка, замыкание различного рода, образование газовых масс в трансформаторах, понижения там объема масла и пр. Если такие неполадки не опасные, самоустраняются, может не требоваться моментальное обесточивание. Обычно при наличии на ЭУ постоянного обслуживания специалистами хватит выдачи им уведомления. В иных случаях достаточно отключения, но с паузой.

Реле РЗ — это приборы, узлы с автоматическим принципом, осуществляющие изменение характерного периодического типа («релейное действие», скачками) при установленной трансформации (модификации) наблюдающихся характеристик.

Проще говоря, РЗ при фиксации нарушений параметров ЭУ производит обесточивание, разводит контакты. Пример: реле при критическом возрастании Ампер на контролируемой цепи (туда заведена его токовая намотка) до прописанной отметки расцепляет соединения.

Прибор РЗ — это взаимодействующая система реле и узлов вспомогательных, автоматических, устройств, отключающих оборудование, когда оно повреждается, при ненормальных состояниях.

Защита, реагирующая на наложенный ток.

Для повышения устойчивости функционирования защит от однофазных замыканий на землю, реагирующих на ток замыкания не промышленной частоты, была разработана защита, реагирующая на наложенный ток. Наложенный ток может быть частотой как выше промышленной, так и ниже. Для создания тока повышенной частоты возможно использование нелинейного сопротивления, включенного между нейтралью сети и землёй. Однако данное устройство значительно повышает стоимость таких защит и может снизить надёжность функционирования защиты. Также можно отметить тот факт, что значительная высокочастотная составляющая может присутствовать в токах присоединений и в нормальном режиме. Это в первую очередь относится к сетям, связанным с производствами, имеющими нелинейную нагрузку. В таких случаях описанный способ защиты непригоден. Кроме того, как показывают некоторые исследования, гармоники с частотой 100 Гц появляются почти в 2 раза чаще, чем, например, с частотой 25 Гц и амплитуды их намного больше.

К основным недостаткам защит, реагирующих на наложенный ток частотой ниже промышленной, можно отнести необходимость подключения в нейтрали сети специального устройства для создания контрольного тока, влияние на устойчивость функционирования защиты погрешностей ТТНП, возрастающих при уменьшении рабочей частоты, усложнение схемы первичной коммутации из-за необходимости подключения источника наложенного тока и трудности подключения источника вспомогательного тока при использовании в сети нескольких ДГР, установленных на разных объектах. Также не исключены сложности отстройки от естественных гармонических составляющих при внешних дуговых перемежающихся ОЗЗ, при которых спектр тока зависит от параметров сети и режима заземления её нейтрали, положения точки ОЗЗ в сети.

Централизация – решения проблемы с землей

Защиты на централизованном принципе лишены недостатков индивидуальных защит, таких как ложные срабатывания, связанные с переходными процессами на неповрежденных линиях. В централизованных защитах в основном применяют сравнение амплитудных или действующих значений токов нулевой последовательности. Поврежденный фидер определяется на основе сравнения токов нулевой последовательности по всем присоединениям и выборе присоединения с максимальным током нулевой последовательности. Расчет этих значений может проводиться как в начальный момент времени, то есть, основываясь на переходных величинах замыкания, так и в установившемся режиме. Кроме того, возможно применение высших гармонических составляющих токов нулевой последовательности либо наложенного тока с частотой, отличной от промышленной. Для расширения области применения на подстанциях с большим числом присоединений, возможно введение в такие защиты дополнительной информации, которая позволяет произвести отстройку от действия в некоторых сложных режимах, например, получение информации о напряжении нулевой последовательности с другой секции шин подстанции может повысить чувствительность.

Основные органы релейной защиты

Пусковые органы

Пусковые органы непрерывно контролируют состояние и режим работы защищаемого участка цепи и реагируют на возникновение коротких замыканий и нарушения нормального режима работы. Выполняются обычно с помощью реле тока, напряжения, мощности и др.

Измерительные органы

Измерительные органы определяют место и характер повреждения и принимают решения о необходимости действия защиты. Измерительные органы также выполняются с помощью реле тока, напряжения, мощности и др. Функции пускового и измерительного органа могут быть объединены в одном органе.

Логическая часть

Логическая часть — это схема, которая запускается пусковыми органами и, анализируя действия измерительных органов, производит предусмотренные действия (отключение выключателей, запуск других устройств, подача сигналов и пр.). Логическая часть состоит, в основном, из элементов времени (таймеров), логических элементов, промежуточных и указательных реле, дискретных входов и аналоговых выходов микропроцессорных устройств защиты.

Пример логической части релейной защиты

Катушка реле тока K1

(контакты А1 и А2) включена последовательно со вторичной обмоткой трансформатора токаТА . При коротком замыкании, на участке цепи, в котором установлен трансформатор тока, возрастает сила тока, и пропорционально ей возрастает сила тока во вторичной цепи трансформатора тока. При достижении силой тока значения уставки релеK1 , оно сработает и замкнёт рабочие контакты (11 и 12). Цепь между шинами+EC и-EC замкнётся, и запитает сигнальную лампуHLW .

Данная схема приведена как простой пример. В эксплуатации используются более сложные логические схемы.

Шкафы РЗА

Современные микропроцессорные устройства РЗА выполняют не только свою прямые задачи защиты, но и другие смежные функции. Таким образом, сегодня большое количество устройств можно укомплектовать в одном шкафу, что значительно упрощает монтаж оборудования, непосредственную эксплуатацию, а также значительно освобождает пространство.

Типовые шкафы защиты имеют еще ряд дополнительных преимуществ: так как шкафы выполняются по стандартным схемам, проверенным в эксплуатации, вероятность ошибок в работе значительно снижается, а удобство в наладке и монтаже возрастает. Узнайте еще больше о РЗА и типовых решениях на нашем сайте.

Требования

До 35 кВ

Для маломощных трансформаторов размер зазора между изоляционными прокладками обычно не превышает 6 мм, при этом расстояние от обмотки до наружной стенки резервуара с трансформаторным маслом не должно быть меньше 65 мм. Изоляционный промежуток, который определяется конфигурацией токоведущей и заземляющей частей трансформатора устанавливается размером от 40 мм на каждую сторону.

Советуем изучить — Ручная волоконная лазерная сварка​​​

110 кВ

При дальнейшем увеличении мощности требовании к качеству изоляции увеличиваются. Так, размер масляного канала возрастает до 10 мм, расстояние от обмотки до стенки масляного бака должно быть не менее 90 мм (если толщина изоляционного слоя превышает 20 мм, то это достояние допустимо уменьшать, но не меньше, чем на 15 мм).

150 кВ

Для трансформаторов средней мощности характерно увеличение расстояния между токопроводящими и заземлёнными элементами – оно составляет 840 мм и должно строго выдерживаться на протяжении всего участка ввода.

220 кВ

Обязательному контролю подлежат следующие элементы конструкции:

1. Соединительная арматура.
2. Целостность свинцовой оплётки.
3. Зазоры в намотке.
4. Фактическое заземляющее напряжение.
5. Изоляция нейтрали.
6. Индуцирующее напряжение.

330 кВ

Контролируются те же параметры, что и в предыдущем случае, с учётом нормативных значений, определяемых стандартом.

500 кВ

Дополнительно принимаются во внимание следующие факторы:

1. Исполнение трансформатора – открытое или закрытое.
2. Тип циркуляции воздуха – естественный или принудительный.
3. Высота установки над уровнем моря.
4. Колебания внешней температуры воздуха.
5. Наибольшие колебания нагрузки.
6. Степень загрязнённости окружающей среды.
7. Возможные механические воздействия.

Данные проверки сравниваются с нормативными величинами, которые приводятся в ГОСТ Р 52719-2007.

Устройство

Релейное управление постоянно совершенствуется, разрабатываются новые конструкции, применяются новые полупроводниковые схемы. Но принцип действия релейной защиты остается, он не зависит от прогресса.

Все аппараты состоят из четырех стандартных типовых частей. К ним относятся элементы наблюдения, логики, исполнения и сигнализации. Блок наблюдения следит за процессами и отслеживает его параметры. Блок логики принимает решение если наступает отклонение измеряемых характеристик от заданных значений. Исполнительный блок выполняет необходимые действия при подаче команды. Сигнальный блок предназначен для человека.

ОБЩИЕ ПРИНЦИПЫ ФУНКЦИОНИРОВАНИЯ ЗАЩИТНЫХ РЕЛЕЙНЫХ УСТРОЙСТВ

Защитные устройства на базе реле разнообразны и могут быть построены по отличающимся принципиальным схемам, реализованным на различной элементной базе.

Общим для всех устройств релейной защиты является наличие одних и тех же функциональных блоков:

• измерительных органов;
• логики;
  исполнительных устройств;
• сигнализации.

Измерительный орган реле получает в непрерывном режиме информацию о состоянии контролируемого объекта, которым может быть отдельная установка, элемент или участок электрической сети. Существует несколько подходов к классификации структурных блоков релейных защит.

Измерительные релейные органы иногда называют пусковыми, но это не меняет сути. Контроль состояния объекта заключается в получении и обработке технических параметров электроснабжения – тока, напряжения, частоты, величины и направления мощности, сопротивления.

В зависимости от значения этих параметров, на выходе релейного органа измерения формируется дискретный логический сигнал («да», «нет»), который поступает в блок логики.

Логический орган, получив дискретную команду релейного блока измерения, в соответствии с заданной программой или логической схемой формирует необходимую команду исполнительному блоку или механизму.

Блок сигнализации обеспечивает работу сигнальных устройств, которые отображают факт срабатывания релейного защитного комплекта или отдельного его органа.

Для успешного выполнения своего предназначения, УРЗА должны обладать определёнными качествами. Выделяют четыре основных требования, которые предъявляются к аппаратуре РЗ. Рассмотрим их по отдельности.

Селективность.

Это свойство защитных систем заключается в выявлении повреждённого участка электрической сети и выполнении отключений в необходимом и достаточном объёме с целью его отделения. Если в результате работы защитной автоматики произошло излишнее отключение оборудования системы электроснабжения, такое срабатывание автоматики называется неселективным.

Различают системы защитной автоматики с абсолютной и относительной селективностью. К первому типу относятся устройства, реагирующие только на нарушения режима строго в пределах защищаемого участка.

Примером такой защитной системы может служить дифференциальный токовый защитный комплект, срабатывающая только при повреждениях между точками сети, в которых контролируется разность токов.

Относительной селективностью обладают системы максимального тока, которые, как правило, реагируют на нарушения режима на участках, смежных с непосредственно защищаемой ими зоной. Обычно во избежание неселективного срабатывания, такие системы автоматики имеют искусственную выдержку времени, превосходящую время срабатывания защитных комплектов на смежных участках.

Примечание. Искусственной называют выдержку времени, создаваемую специальными органами задержки срабатывания (реле времени).

Быстродействие.

Отключение повреждённого участка или элемента сети должно быть осуществлено как можно быстрее, что обеспечивает устойчивость работы остальной части системы и минимизирует время перерыва питания потребителей.

Главным показателем быстродействия служит время срабатывания защищающего устройства, которое отсчитывается от момента возникновения аварийного режима до момента подачи защитой сигнала на отключение выключателя.

Иногда время срабатывания системы автоматики трактуют как время между возникновением повреждения и отключением повреждённого участка, то есть, включают в него время работы выключателя.

Это не совсем верно, так как выключатель не является частью УРЗА и по его параметрам нельзя оценивать эффективность релейной защиты сетей и систем электроснабжения.

То есть, учитывать время отключения выключателя необходимо, но следует помнить, что это не характеристика РЗ. Для справки можно заметить, что время отключения выключателя значительно больше времени срабатывания собственно реле автоматики (без учёта искусственной задержки).

Чувствительность.

Данное качество характеризует способность системы автоматики к гарантированному срабатыванию во всей зоне её действия при всех видах нарушений режима, на которые данная автоматика рассчитана. Чувствительность системы автоматики является точным численным показателем, значение которого проверяется в расчётных режимах с минимальными значениями параметров её срабатывания.

Надёжность.

Универсальная характеристика всех технических устройств, заключающаяся в способности РЗ функционировать длительно и безотказно. В соответствии со своим основным предназначением.

Основные задачи селективной защиты

Селективность – это процесс, означающий выбор (отбор). Этот термин применим к разным отраслям и направлениям деятельности человека. Например, в химии, при протекании химических реакций, ведут речь об индексе селективности. При этом рассматривают избирательность химических превращений.

Что касается человека, то его восприятие окружающего мира, выбор информации, а также её запоминание носят избирательный характер.

Что же такое селективность в электрике, и для чего она нужна?

К задачам электрической селективной защиты относятся:

• гарантия безопасности оборудования и обслуживающего персонала;
• моментальное установление места повреждения и отключение только неисправного участка;
• уменьшение отрицательных результатов влияния аварии на другие узлы и части электроприборов;
• минимизация повреждений на неисправном участке;
• гарантирование максимальной беспрерывности работы электросистемы;
• достижение простоты эксплуатирования электрического оборудования.

К тому же селективность снижает последствия коротких замыканий и нагрузку на устройство.
