Изолирующая штанга: измерительные, оперативные, универсальные

Из чего изготавливают

Основным материалом для создания переносного заземления является медь и алюминий. Алюминий встречается достаточно редко, так как не всегда может выдержать высокую нагрузку, и стоит дороже. Чаще всего токопроводящая часть делается из медных проводов. Сам провод не всегда оснащается изоляцией. Изолированный проводник имеет прозрачную оболочку. При испытаниях проверяют этот момент, поскольку изоляция может помешать обнаружить разрыв жил провода.

Для того чтобы устройство можно было закрепить к электроприбору, на конце каждого провода имеются специальные струбцины. Зажимы такой конструкции позволяют надежно зафиксировать изоляцию.

Для того чтобы можно было закрепить с помощью струбцин заземление, нужна изолирующая штанга и специальное ушко на струбцине. Возможно применение и другой конструкции с барашком, но встречается она значительно реже.

Провода никогда не должны соединяться на скрутках. Для надежного контакта между ними и зажимами соединение выполняется при помощи опрессовки, сварки или болтовых соединений.

Внимание! Нельзя паять провода, предназначенные для заземления

Важность сроков применения

Любые предметы имеют свои сроки эксплуатации, например, для переносного заземления они составляют не более 8 лет, согласно требованиям ГОСТ. Необходимость соблюдения сроков испытания переносных заземлений объясняется достаточно просто. Если не придерживаться их, возрастет риск опасности при работах. Оборудование должно находиться в исправном состоянии, что необходимо регулярно проверять.

При неисправности переносных конструкций, их заменяют. Соблюдение эксплуатационных сроков помогает избежать многих проблем, которые могут быть связаны с обветшалостью конструкций. Замену производят, если в результате испытаний обнаружено, что оборвано более 5% жил, или провода расплавлены, нарушена прочность контактов.

Требования стандартов

Проверку переносных заземлений нужно проводить регулярно, однако сроки ее регламентированы нормативами. Стандарты настаивают на частоте испытаний не реже чем один раз в полгода. Кроме этого, ГОСТ требует проводить внешний осмотр переносных заземлений еще как минимум два раза в этот же временной период. Исследования проводят чаще, если заземление применяется для медицинских приборов, аппаратов, использующихся для восстановления здоровья, проведения специальной терапии.

Те же требования предъявляются к другим устройствам, влияющим на функционирование человеческого организма или используемых длительное время. Относится это правило и к источникам повышенной опасности. Если планируется перенос заземления на другой прибор и подключение к новому контуру, испытания переносных заземлений нужно будет проводить снова. При перемещении заземления сроки исчисляются заново. Исключением является только общий эксплуатационный срок.

При применении системы с глухозаземленной нейтралью проверяют не только ее, но и цепь «фаза-ноль».

Штанга для пауэрлифтинга

Пауэрлифтинг это спорт в котором преобладает ярко выраженная тяга к большим весам и экстремальным нагрузкам. Обыкновенная штанга тут не подойдет, так как банально переломается пополам.

Штанги, которые используют серьезные ребята с виду очень похожи на олимпийские, но в отличии от последних гораздо жестче, так как требуется повышенная прочность спортивного снаряда. Олимпийский гриф пружинит при выполнении упражнений, но с большими весами пауэрифтинга он попросту может переломаться, а это уже риск для жизни атлета.

Масса грифа – 20кг Длина грифа – 220см Диаметр грифа – 29мм Посадочные втулки – 50мм Блины – 50, 25, 20, 15, 10, 5, 2.5, 1.25 кг. Вес замка – 2.5кг

Как видите все идентично олимпийке с той лишь разницей, что есть блины в 50 кг, диаметр грифа больше и накат на грифе более крупнозернистый + практически отсутствуют колебательные движения грифа при работе с ним.

Что такое изолирующая штанга: начинаем с понятия

Изолирующая или заземляющая штанга – специальный инструмент, выполненный в форме палки. Имеет рукоять и наконечник. Рукоять сделана из не проводящих электричество элементов, таких как дерево, эбонит и пр. Сверху пропитана маслом льна или конопли и покрыта токонепроводящим лаком.

На конце устроен металлический прут, который может быть выполнен в форме крюка, кольца и других геометрических форм. Все зависит исключительно от назначения инструмента.

Между рукоятью и наконечником предусмотрено ограничительное кольцо. Его функция – не допускать, по невнимательности, соприкосновения не изолированного конца штанги с рукой. Согласно ГОСТу – ограничительное кольцо должно выступать не менее чем на 10 мм от диаметра штанги.

Функция изолирующей штанги довольно разнообразна – от каких-либо работ по вырыванию кабелей под напряжением, до элементарной поддержки. По правилам, в установках, в которых напряжение составляет более 350 кВТ, должны работать два электрика. Один из мастеров придерживает части проводов специальным удерживающим устройством – изолирующей штангой.

Длина инструмента зависит от напряжения с которым ему предначертано работать, согласно ГОСТу. Максимально допустимая масса инструмента – 8 килограммов.

Изолирующие штанги

Изолирующие штанги по назначению разделяются на оперативные и измерительные . Оперативные изолирующие штанги предназначаются для выполнения операций с однополюсными разъединителями в закрытых распределительных устройствах напряжением до 35 кВ включительно, а также для выполнения других операций, как, например, определение места вибрации шин, нагретого места контактов или шин, присутствия напряжения (по искре или с помощью навинченного на штангу указателя высокого напряжения), для операций с предохранителями высокого напряжения или для очистки изоляции оборудования от пыли под напряжением.

Измерительные изолирующие штанги предназначаются для измерения распределения потенциала по гирлянде подвесных или по колонке штыревых изоляторов, сопротивления контактов и соединителей под рабочим током и температуры нагрева шин и токоведущих частей в распределительном устройстве.

Устройство изолирующих штанг

Каждая изолирующая штанга состоит из трех основных частей: рабочей части, изолирующей части и ручки-захвата.

Рабочая часть изолирующей штанги представляет собой или металлический наконечник, имеющий форму, зависящую от назначения штанги (оперативные штанги), или измерительную головку различного назначения (измерительные штанги). Рабочая часть жестко скрепляется с изолирующей, которая соединяет рабочую часть с ручкой-захватом.

Изолирующая часть изготовляется обязательно из изоляционного материала.

Ручка-захват изолирующей штанги, как правило, изготовляется из того же материала, что и изолирующая часть, и должна быть такой длины, чтобы человек мог оперировать со штангой, не прикладывая усилия более чем 8 кг.

Отдельные разъемные части составной изолирующей штанги соединяются на резьбе, которой снабжаются переходные металлические части, жестко прикрепленные к изоляционному материалу.

При выполнении изолирующей части и ручки-захвата как из одного куска материала, так и из составных частей, между изолирующей частью и ручкой-захватом делается упор в виде кольца диаметром на 5—20 мм больше, чем диаметр ручки-захвата. Упор ограничивает гори работе руки оператора, чтобы они не приблизились к рабочей части, уменьшив тем самым длину изолирующей части. Поэтому запрещается обозначать длину изолирующей части штанги только полоской краски.

Длина изолирующей части штанги определяется напряжением электроустановки, для которой предназначена изолирующая штанга.

Длина измерительных штанг определяется расстояниями, на которых производятся измерения. Штанги для измерений при напряжении выше 220 кВ выполняются с расчетом, что работа ими производится двумя лицами.

Размер изолирующей части штанги определяется, во-первых, тем, чтобы при прикосновении к токоведущим частям, находящимся под напряжением, ток утечки не превышал допустимой величины и, во-вторых, чтобы оператор или руки его не приближались на недопустимо близкое расстояние к токоведущим частям во избежание перекрытия по воздуху или поражения тепловым действием дуги, могущей возникнуть при операции.

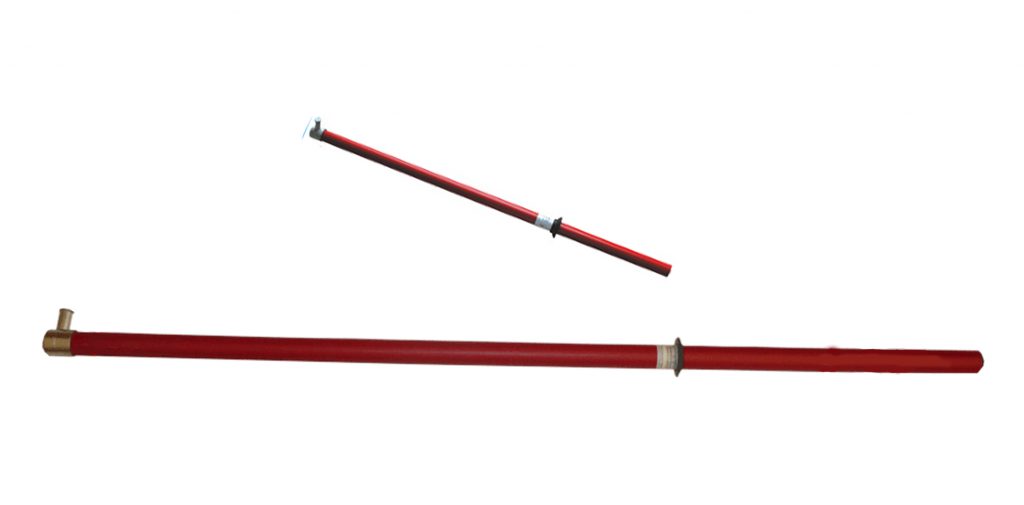

Штанга оперативная универсальная ШОУ-110

Работа с изолирующими штангами

При работе с изолирующими штангами запрещается касаться руками изолирующей части далее ограничительного упора. Для повышения поверхностного сопротивления и защиты от увлажнения изолирующая часть штанг покрывается слоем изоляционного лака. Поэтому, если во время работы с изолирующей штангой повреждается лаковый покров, работа должна быть прекращена и до восстановления лакового покрова с последующим испытанием штанга не должна употребляться. В особенности это относится .к измерительным штангам, которыми производится измерение распределения напряжения по гирлянде с опоры линии электропередачи или с конструкции распределительного устройства, так как при перемещении штанги можно поцарапать ее об металлоконструкцию.

Эксплуатационные условия

Изолирующая штанга должна использоваться во внешней среде с температурным режимом от минус 45°С до плюс 40°С при относительной влажности 98% при 25°С.

Не допускается использование приборов:

Не имеющих соответствующих сертификатов, и не прошедших испытание, соответственно, не отвечающих нормам безопасности.
Неисправных. Такие приспособления должны быть отремонтированы. После чего проведены испытания. И только по полученным данным принимается решение о дальнейшем использовании или утилизации прибора.
При повышенной влажности. В мокрую погоду.
С использованием опор (стремянки) при измерительных работах.

К работам на электрических установках допускаются работники, имеющие соответствующие допуски. Каждый сотрудник должен быть оснащен полным комплектом СИЗ, включая перчатки диэлектрические, боты диэлектрические, спецодежду с защитой от электродуги, защитные очки и респиратор. Все это поможет максимально обезопасить работника от электротравм.

Перед работой изолирующая штанга обязательно должна подвергаться визуальному контролю.

В случае обнаружения неисправности должна заменяться другим экземпляром.

При эксплуатации механические испытания не проводят. Могут проводиться плановые и внеплановые при падении прибора, обнаружении изъянов. Предварительно прибор подвергают ремонту.

Проведение испытаний

Так как работа на электрической установке относится к разряду опасных, инструмент для электрика подвергается тщательному осмотру и контролю. Более того, в зависимости от оборудования на заводе-производителе проводят испытания. Согласно ГОСТ 20494-2001 они могут быть:

Приемосдаточные. Проводят для каждого изделия.
Периодические. Должна подвергаться каждая штанга.
Типовые. Выборочно проводят испытания трех образцов одного вида. Необходимо будет провести все виды испытаний.

Все испытательные мероприятия производит завод-изготовитель с помощью специально обученных людей, имеющих определенный уровень допуска и прошедших обучение и аттестацию.

Данные операции должны своевременно совершаться, от этого зависит жизнь и безопасность здоровья электрика.

Перечень испытаний:

Визуальный контроль. Проверка комплектности, маркировки, упаковки. Проверяется наличие требуемой документации и соответствие положенной безопасности.
Проверка соответствию заводским чертежам. Производят с помощью измерительных инструментов, должно быть полное совпадение параметров.
Проверка электрической изоляции на прочность. Производят напряжением переменного тока промышленной частоты однократным приложением не более чем на пять минут. При этом повышение напряжения до 1/3 значения может быть произвольным. Дальнейшее повышение должно быть плавным. Проверяются рабочая и изоляционная части штанги. В случае если нет возможности провести испытание с полным измерительным участком, то эту часть штанги проверяют отрезками. Если пробоев, местных нагревов от диэлектрических потерь, поверхностных разрядов не обнаружено, то считается, что изделие успешно прошло испытание.
Испытание на разрыв. Один конец штанги закрепляют, другой с помощью груза или лебедки подвергают допустимой нагрузке. Испытание пройдено успешно при отсутствии видимых повреждений.
Испытание на изгиб. Изделие закрепляют горизонтально в двух точках у ограничительного кольца и конца рукояток. Образец штанги прошел испытание в случае отсутствия видимых повреждений.
Проверка наибольшего усилия на руку. Горизонтально закрепленная штанга крепится с помощью двух точек – передней (50 мм от ограничительного кольца) и задней (50 мм от конца рукоятки) опорах. Замер производится на передней опоре и показатель не должен превышать 160Н. Изолирующая штанга до 1000В этому виду испытаний не подвергается.

Если результат будет отрицательный, следует провести повторную процедуру с большим количеством образцов. В случае если данные повторились, изымается весь вид продукции и запрещается выпуск новой партии до выяснения и устранения причин отрицательных показателей. При таких ситуациях штамп испытания перечеркивается красной линией.

Все испытания производят согласно действующим нормам.

Для оперативных приборов испытания производят раз в два года, для измерительных — один раз в год.

Что такое изолирующая штанга?

Изолирующая штанга представляет собой такую категорию инструмента, который позволяет изолировать работника от токоведущих элементов. Конструктивно представляет собой длинный шест из нескольких частей, размеры и отдельные элементы которых могут отличаться в зависимости от особенностей конкретного устройства или линии, для которых такая штанга применяется.

Рис.1: Работа изолирующей штангой

Назначение

В зависимости от возникающих ситуаций изолирующая штанга может применяться для решения различных задач. А некоторые модели могут комплектоваться даже набором сменных головок. На практике изолирующие штанги могут быть предназначены для:

Установки переносных заземлений – на обесточенных токоведущих участках для предотвращения поражения персонала электрическим током в случае неполного отключения выключателя или хотя бы одного из ножей разъединителя, от наведенного и статического потенциала.
Установки предохранителей – используется для электроустановок напряжением более 1кВ. При этом устанавливается специальный наконечник с мягкой прокладкой, которая предотвращает механическое повреждение колбы предохранителя.
Переключения разъединителей – в случае, когда конструктивное исполнение самой электроустановки позволяет производить манипуляции изолирующей штангой, может выполняться довод или включение ножей.
Проверки изоляции – применяется для измерения изоляции на отдельных изоляторах в гирляндах. К щупам подключаются испытательные провода от измерительных приборов. Для проверки испытательное напряжение подводится к каждой тарелке поочередно посредством перемещения изолирующей штанги. Также задействуется и для других измерений.
Опробования отсутствия напряжения – может использоваться вместо указателя напряжения в тех линиях, где приближение к токоведущему элементу затруднено большим расстоянием. При этом на изолирующую штангу устанавливается специальная головка, выдающая сигнал, в случае наличия напряжения в линии.
Рис. 2: опробование отсутствия напряжения
Поиска мест ослабления крепления – изолирующей штангой можно проверить узлы фиксации шин, в случае появления дребезга, нагрева или других тревожных сигналов. При этом шина прижимается посредством металлического элемента, после чего сравнивается ее состояние.
Освобождения от действия тока – в случае падения провода на электроустановку или человека можно удалить его с пострадавшего посредством изолирующей штанги и отвести в сторону на безопасное расстояние.
Рис. 3: освобождение от тока изолирующей штангой

Устройство

Конструктивно такое изолирующее приспособление можно разделить на три основные участка:

Рабочий – представляет собой металлический наконечник с различной конфигурацией, в зависимости от назначения изолирующей штанги.
Изолирующий – предназначен для ограждения работника от участка электроустановки под напряжением, на котором производятся манипуляции. Изготавливается из диэлектрического материала. Длина изоляционного участка должна соответствовать напряжению, для которого используется.
Ручка – как и предыдущий участок выполняется из изоляционных материалов, вместе они могут представлять монолитный стержень. Всегда ручка и изолирующая часть разделяются ограничительным кольцом, которое предназначено для предотвращения проскальзывания рук на опасное расстояние.

В зависимости от конкретной модели могут выделяться монолитные, складные или телескопические конструкции. Та или иная конструкция может применяться в зависимости от необходимой длины или местных условий. В соответствии с их назначением выделяют несколько видов.

Все изолирующие штанги можно подразделить на следующие виды:

Оперативная – применяется для выполнения различных операций с токоведущими элементами. На практике оперативными штангами переключают разъединители, чистят изоляцию и убирают какие-либо засорители, проверяют отсутствие напряжения, меняют разрядники и т.д.
Измерительная – предназначена для выполнения измерений, контроля изоляторов в цепях, находящихся под напряжением. Измерительные штанги, в отличии от остальных комплектуются специальной насадкой или измерительной головкой.
Ремонтная – применяется для монтажа или выполнения ремонта, который осуществляется в непосредственной близи к частям, находящимся под напряжением.
Универсальная – позволяет решать достаточно широкий спектры задач и комплектуется набором сменных инструментов. Который применяется в зависимости от выполняемой операции. В промышленности они получили название штанги ШИУ.

Штанги измерительные типа ШИ.

Троицким электромеханическим заводом разработаны и выпускаются универсальные измерительные штанги типов ШИ-35, ШИ-110 и ШИ-220 (ТУ 16-538.232-74), у которых в качестве измерительного прибора используется стрелочный микроамперметр с добавочным сопротивлением 150— 160 МОм.
Штангами кроме контроля подвесных и опорных изоляторов можно производить проверку контактов ВЛ и ОРУ и снятие набросов (рис. 23). Рабочая часть штанги представляет собой съемную головку с двумя парами сменных щупов и измерительным прибором ПШ-61 или
ПШ-67. Внутри бакелитовой трубки коромысла измерительной головки расположено добавочное сопротивление, включаемое при измерении напряжения на изоляторах последовательно с прибором — микроамперметром. Коромысло имеет шарнирное соединение с держателем прибора, позволяющее производить измерение при наклоне головки относительно оси штанги до 45°.

Рис. 23. Штанга измерительная типа ШИ.
а — штанга в сборе с головкой для контроля изоляторов; б — головка для контроля контактов; в — головка для снятия набросов; I — изолирующая часть штанги; 2 — измерительный прибор; 3—головка штанги для контроля изоляторов; 4 — щупы контактные.
В зависимости от объекта измерения (изолятора или контакта) специальные проводники от щупов присоединяются к тем или иным зажимам, расположенным на тыльной стороне прибора. При наложении щупов головки на контролируемый изолятор микроамперметр подключается к нему параллельно через добавочное сопротивление. Результат измерения считывается по показа- иию стрелки на шкале прибора, имеющей пять крупных делений по 5 кВ.
Для контроля контактов проводник от одного из щупов подсоединяется к соответствующему (в зависимости от предела измерения) зажиму на приборе, другой щуп присоединяется к общему зажиму прибора. Штангой производят два замера контролируемого контакта. При первом и втором замерах на проверяемое контактное соединение симметрично накладывают захваты с насечкой. Затем производят третий замер, для чего захваты накладывают на целый провод или шину. Состояние соединительного зажима оценивают сравнением падения напряжения на проверяемом зажиме с падением напряжения на участке такой же длины целого провода при одной и той же токовой нагрузке.
Съемная головка для снятия набросов представляет собой конусную трехштырьковую вилку с размерами 70X230 мм. Изолирующая часть штанги может состоять из трех бакелитовых лакированных трубок, соединенных стальными муфтами и выбранных с таким расчетом, чтобы при хранении и транспортировке трубки входили одна в другую наподобие телескопических систем.
Другой разновидностью изолирующей части штанги ШИ являются звенья из древеснослоистого пластика ДСПБЭ прямоугольного сечения, соединяемые при помощи металлических муфт с винтами. Размеры штанг ШИ приведены в табл. 11.

Оперативные штанги

Их используют для таких работ:

Работа с разъединителями.
При напряжении больше 1 кВ — замена предохранителей.
Проверка наличия напряжения специальным индикатором, или «на искру».
Монтаж/демонтаж трубчатых разрядников.
Очистка от пыли установок, включенных в работу.

Штанга оперативная. Виды

Оперативные штанги делятся на такие группы:

ШО. Применяются для оперативных работ. Различные модели могут использоваться на электрооборудовании переменного и постоянного тока. Их конструкция позволяет устанавливать различные насадки на рабочей части, благодаря чему есть возможность производить множество различных операций.
ШОС. Используются для освобождения человека, попавшего под напряжение (от 0.4 до 110 кВ), без необходимости обесточивания электроустановки. Это позволяет выиграть драгоценное время и начать реанимационные мероприятия как можно быстрее.
ШОУ. Область применения — электроустановки до 220 кВ, род тока — переменный и постоянный. С их помощью можно производить замену трубчатых предохранителей, включать и выключать разъединители. Есть возможность расширения функциональности путем монтирования на рабочую часть разнообразных приспособлений.

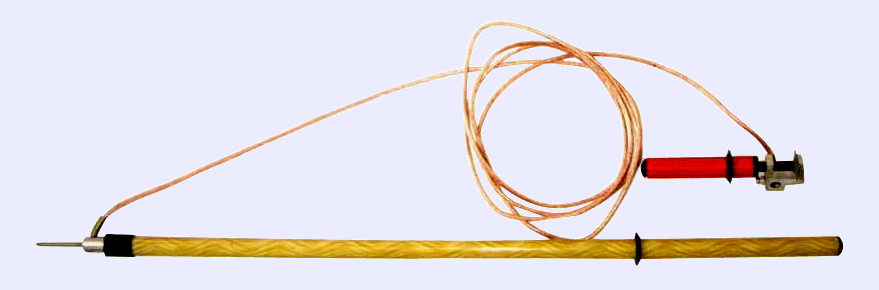

ШЗП. Как следует из названия, это изделие применяют для установки временного заземления на токоведущие шины после отключения последних от напряжения.

Такие штанги защищают персонал от электротравм, так как на установке может присутствовать наведенное напряжение от оборудования, которое осталось в работе. Кроме того, человек будет защищен: при неполном отключении участка, при неправильном отключении трансформатора (от обратной трансформации), или если по халатности вообще забудут отключить участок. Материал, из которого этот инструмент изготавливается — любой изоляционный, определение длины составных частей — согласно таблице вверху.

Измерительные штанги

Существует две подгруппы этого инструмента: измерительные и контрольные, главное отличие которых друг от друга в том, как устроены их рабочие части. К первой подгруппе относят приспособления, которыми можно измерить значение напряжения как на отдельных изоляторах, так и по всей длине гирлянды. Делается это при помощи искрового промежутка. Его устанавливают и настраивают в лабораторных условиях, задавая нужные пределы измерения. При работе на линии специальные щупы подсоединяют к нужному изолятору и по величине искры определяют, есть требуемое напряжение, или нет.

Виды измерительных штанг

ШИУ. С ее помощью можно легко измерить напряжение на нужном изоляторе, так как эта конструкция легко регулируется: расстояние между электродами можно выставить такое, какое нужно для конкретной работы. Шкала на искровом промежутке специально отградуирована, и по ней, после появления пробоя, определяется значение напряжения.
ШИ. Это более точный инструмент, так как в конструкцию входит установленный микроамперметр. К нему специально подсоединяются добавочные сопротивления нужного значения. Специальные щупы в комплекте позволяют проводить измерения и на изоляторах, и на шинах — их необходимо просто подключить в нужном месте. В результате амперметр оказывается включенным параллельно линии. Остается только посмотреть на стрелку прибора и по шкале определить результат. При помощи ШИ также можно узнать температуру на контактах токоведущих шин. Для этой цели вместо амперметра ставят электронный термометр.

Контрольная штанга показывает лишь общие данные: в норме напряжение или нет. С ее помощью что-либо измерить нельзя. Еще одним недостатком является, кроме невозможности проведения измерений, большая погрешность получаемых данных.

Использование изоляционных штанг

Разумеется, к работе с данными электроизоляционными изделиями предъявляется сразу ряд требований, которые кратко перечислены ниже:

1. Изоляционные штанги нельзя использовать в условиях повышенной влажности, допускается их целевое применение в закрытых сухих помещениях. Если необходимо воспользоваться штангой на местности, следует убедиться в недостаточном насыщении воздуха влагой (соответствующие значения всегда указываются в техническом паспорте);

2. Держать штангу следует только до ограничительного упора (кольца, что разделяет рукоять и изолятор);

3. Рабочая часть штанги должна быть максимально удалена от заземления (это способствует увеличению эффективности работы изделия и точности измерений);

4. Поскольку длительная работа со штангой подразумевает оказание достаточно ощутимой нагрузки, работнику необходимо твёрдо стоять на устойчивой поверхности и по возможности прибегать к помощи подъёмника.

Выше уже было отмечено, что максимальная нагрузка, оказываемая на одного работника должна составлять не более 8 кг, однако этого довольно трудно добиться, если ведётся замер, например, напряжения на установке, чьё задокументированное соответствующее значение превышает 400 кВт.

В этом случае прибегают к способу «двойника», который заключается в том, что штангу держит сразу несколько человек, два-три оператора, помогая ведущему направлять прибор и снимая с него часть нагрузки. Примерно по центру таких штанг обычно монтируется небольшое ушко, куда вдевается капроновая верёвка, служащая в данном случае страховкой.

Определение и назначение

Изолирующая штанга предназначена для изоляции специалиста от токоведущих элементов, при работа с оборудование. Устройство применяется во многих случаях. В некоторых моделях предусмотрено использование набора сменных головок. Эти устройства используются в следующих случаях:

Для монтажа мобильных заземлений – в качестве инструмента для обеспечения безопасности специалистов, работающих на обесточенных участках. Это необходимо для тех случаев, когда существует вероятность неполного отключения от статического и наведённого потенциала;
Для установки предохранителей на электроустановках, напряжение которых составляет более 1 кВ. В данном случае используется сменный наконечник, который оснащён мягкой прокладкой, чтобы обеспечить защиту колбы предохранителя от механических повреждений при воздействии;
Для включения или довода ножей. Часто устройство электроустановки позволяет выполнять работы по переключению положений посредством штанги;
Для проверки изоляции на отдельных элементах в гирляндах. Изолирующая штанга по очереди подводит к каждой тарелке испытательное напряжение;
Для проверки отсутствия напряжения. Обычно для данных целей используются указатель напряжения. В случаях, когда приближение к токоведущей установке затруднено расстоянием, используется именно изолирующая штанга, на которой установлена головка, сигнализирующая о наличии напряжения;
Для поиска слабых мест в креплении. При помощи этого устройства проверяются узлы, где зафиксированы шины. Для обнаружения нагрева или дребезга, как и других тревожных явлений, может использоваться это устройство;
Для изоляции от действия тока в случаях, когда провод падает на человека или установку. Посредством штанги провод может быть удалён на необходимое расстояние.

Также читайте: Как определить фазу и ноль с помощью приборов и без них

Работа изолирующей штангой Изолирующая штанга может найти применение и в иных случаях, в зависимости от ситуации.

Требования к изолирующим штангам

Согласно установленным нормам эти приспособления должны соответствовать таким требованиям:

Каждая модель должна включать в себя не менее трех частей. При необходимости удлинения или складывания в составных штангах может применяться и большее число элементов, но без ущерба изоляционному промежутку.
Конструкция рабочего наконечника должна надежно крепиться к изолирующему элементу, не допуская шаткости или хода.
Наконечник должен четко захватывать элемент, для которого он предназначен — предохранители, ножи разъединителя, зажимы проводов и прочие. Запрещается использовать конкретную штангу или насадку не по назначению.
По отношению к защитным заземлениям, конструкция штанги должна надежно фиксировать шлейф заземления для закручивания и откручивания зажима.
Конструкция заземления и точки его фиксации должны предотвращать выпадение зажима, которое может произойти от динамического удара, когда они проводят ток кз.
Усилие, прикладываемое к ручке не должно быть более 80 Н для измерительных и не более 160 Н для всех остальных. Штангой должен оперировать один работник, только для моделей на 500 кВ и более ее раскладкой и установкой должны управлять одновременно два человека.

Виды изолирующих штанг

Фото с сайта electro-master.ru

Поскольку область применения довольно широка, инструмент имеет различные виды и модификации. Для каждой цели существуют специальные наконечники в соответствии с необходимыми функциями.

Оперативная

Выделяют четыре вида изолирующей оперативной штанги:

Оперативно изолирующая. Используется для множества работ, поскольку конструкция позволяет менять наконечник в зависимости от задачи. Допустимо использование в установках с переменным или постоянным током с напряжением до 220В.

Спасательная. Используется для спасения человека из зоны поражения током до 110В. Позволяет оперативно оказать первую помощь, тем самым увеличив шансы на спасение пострадавшего.

Штанга изолирующая универсальная. Используется аналогично оперативно изолирующему классу. Разница в том, что имеет более широкий функционал.

Штанга наложения заземлений. Также применяются на электрических установках с напряжением до 220 кВ с постоянным или переменным током. Это приспособление позволяет работать на участках с остаточным напряжением или частичным отключением установки.

Оперативная штанга позволяет проводить все виды электрических работ. Главное внимательно и по назначению использовать инструмент, снижая риск получения различных травм от воздействия электричества.

“Клещи”

Следует выделить как отдельный подвид. Инструмент позволяет производить замены предохранителей и других элементов. Устройство подразумевает под собой специальные зубцы, которые могут сдвигаться при воздействии с рабочим элементом.

Наконечник может заменяться, превращая клещи в оперативную штангу. Наконечники должны быть прорезинены для того, чтобы не испортить патрон при замене.

Измерительные

Фото с сайта vostok-nsk.ru

Служит для измерений воздействия тока. Позволяет определить силу тока, скачки напряжение и другое. Специальная головка, настроенная в лабораторных условиях, подключается параллельно к аппарату и засекает минимальные изменения при подаче тока.

Выделяют три вида:

Штанга измерительная универсальная. В данном устройстве предусмотрена возможность менять расстояние между электродами, что позволяет наиболее точно получать данные по замерам.

Штанга измерительная. В таких приборах устанавливается стрелочный микроамперметр с небольшим сопротивлением.Можно поменять комплект щупов-индикаторов. Щупы накладывают на контролируемый изолятор, происходит параллельное подключение. Стрелка датчика показывает результаты.

Электроизмерительные клещи. По сути – те же клещи, но с возможностью проводить замеры силы тока и напряжения.
