Заземлено какой вид плаката

Виды знаков по ГОСТ

Существуют нормативные документы, регламентирующие типы информационных табличек, используемые для запрета или ограничения действий на оборудовании. В соответствии с данной классификацией, плакаты и знаки безопасности бывают нескольких видов:

  1. Запрещающие таблички – это изделия, которые информируют о запрете на включение или отключение коммутационного устройства в щитке при проведении профилактических или ремонтных работ;
  2. Предупреждающие плакаты. В данном случае знаки исполняют функцию по информированию персонала о приближении к опасным линиям электропередач и другим элементам, находящимся под высоким напряжением;
  3. Предписывающие таблички – это указатели, которые нужны для определения места проведения ремонта или монтажа оборудования, чаще всего выставляются старшим мастером при планировании обслуживания линии;

  1. Указательный плакат. Данный инструмент относится к информационным табличкам, которые имеют справочный характер и указывают на характеристики линии, заземление или тип напряжения.

Это основные группы знаков и плакатов, которые наиболее часто можно встретить при монтаже, подключении или ремонте электрических установок. Также можно классифицировать подобные изделия по принципу расположения. В первую очередь, они бывают стационарного типа – это те детали, которые устанавливаются на неподвижных объектах на весь срок эксплуатации агрегатов. Чаще всего это предупреждающие и запрещающие таблички с информацией о высоком напряжении, направлении магистрали и графике проведения профилактических работ.

Также можно отдельно выделить мобильные указатели. В отличие от стационарных, эти детали монтируются на объектах временно и после выполнения ремонта или других действий могут быть сняты и применены повторно.

Запрещающие плакаты

Плакаты по электробезопасности, относящиеся к этому типу, имеют регламентированные размеры и цветовое оформление. Чаще всего это красные обозначения и цифры на белом фоне в красной рамке. К таким табличкам можно отнести:

  1. «Работа под напряжением повторно не включать» – этот указатель запрещает включение оборудования без согласования с сотрудником, ответственным за выполнение действий, после того, как оно было отключено. Чаще всего эти детали являются мобильными и монтируются на узлы управления во время проведения обслуживания или установки нового оборудования. Размеры – 100 на 200 миллиметров, ширина обрамления – 5 мм. Буквы и рамка выполнены в красном цвете на белом фоне;

  1. «Не включать! Работают люди». Здесь плакат временный, запрещает включение электричества на магистраль. В обязательном порядке устанавливается на рубильники, кнопки и рычаги управления автоматических выключателей, при функционировании которых напряжение может поступать на проводники. Используется для энергоустановок как до 1000 В, так и выше. Цветовое исполнение в данном изделии – в виде белых букв на красном фоне, размеры могут быть 200 на 100 мм или 100 на 50;
  2. «Не открывать! Работают люди». Запрещающий плакат, который нужно вывешивать на задвижках и вентилях, а также шаровых кранах, перекрывающих подачу воздуха к пневматическим коммутационным аппаратам (выключатели, разъединители).

Каков характер применения?

Прежде всего, данная классификация создана для определения времени размещения знаков. Например, знак может быть размещен на постоянной основе, или же на временной.

Стационарные знаки, это как правило предупреждающий знак о возможной опасности поражения током.

Знак «осторожно, электрическое напряжение». Пожалуй самый узнаваемый знак

Переносные знаки, это знаки, которые устанавливаются на новых местах. Несомненно, формировать формировать комплекты переносных плакатов имеет смысл только если выполняются типовые действия по обслуживанию или ремонту узлов электросети или питания проводов. Конечно же, в таких случаях можно взять определенное количество предписывающих, запрещающих или же совершенно других плакатов, включая всем известные таблички «опасно для жизни».

Знак «заземлено». Безусловно важный знак, который показывает места управления коммутационными системами.

Классификация информационных плакатов и знаков

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

  1. Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
  2. Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
  3. Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
  4. Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

Вспомогательные таблички

Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

Запрещающие знаки и плакаты

Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

  1. Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
  2. «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
  3. Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
  4. Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
  5. Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.

Особенности изготовления знаков электробезопасности

Любые информационные изделия, использующиеся для обеспечения электробезопасности, должны производиться из диэлектрических материалов.

Применение металла допускается только для плакатов, устанавливающихся в отдалении от коммутационных устройств и оборудования, работающего под высоким напряжением. Стационарные таблички можно ставить на бетонных либо железных конструкциях и столбах. Допускается нанесение плакатов по трафаретам с использованием стойкой краски. В ночное время суток все таблички должны быть освещены.

Наименование Исполнение Размеры
Запрещающие Надпись красного цвета в такого же цвета рамке. Возможно нанесение букв белого цвета на алом фоне внутри прямоугольного плаката. 20х10 см
Предупреждающие Стрелка всегда делается красным. Надпись может быть выполнена черными либо алыми буквами. Если знак треугольный, то фон — белый или желтый с черной молнией. 30х15 см, 20х10 см, в виде равностороннего треугольника со сторонами по 30 см
Предписывающие Надпись черными буквами на белом фоне, окантовка знака — синяя или голубая. Возможно исполнение плаката в квадрате зеленого цвета. 25х25 см
Указывающие Надпись белыми буквами на синем фоне. Рамка белого цвета. 20х10 см

Видео по теме

Применение знаков и плакатов безопасности в электроустановках связано с необходимостью обеспечения запрета операций с аппаратами коммутации (их включение или отключения) для того, чтобы в процессе работы электрооборудования на него по ошибке никто не подал напряжения.

Плакаты и знаки предупреждают об опасности, связанной с приближением к оборудованию, которое находится под напряжением. Плакаты безопасности также могут указывать рабочее место.

По своему назначению плакаты и знаки безопасности делятся на:

  • — запрещающие;
  • — предупреждающие;
  • — предписывающие;
  • — указывающие.

По характеру применения плакаты и знаки электробезопасности выполняются переносными и стационарными (постоянными).

Указывающие

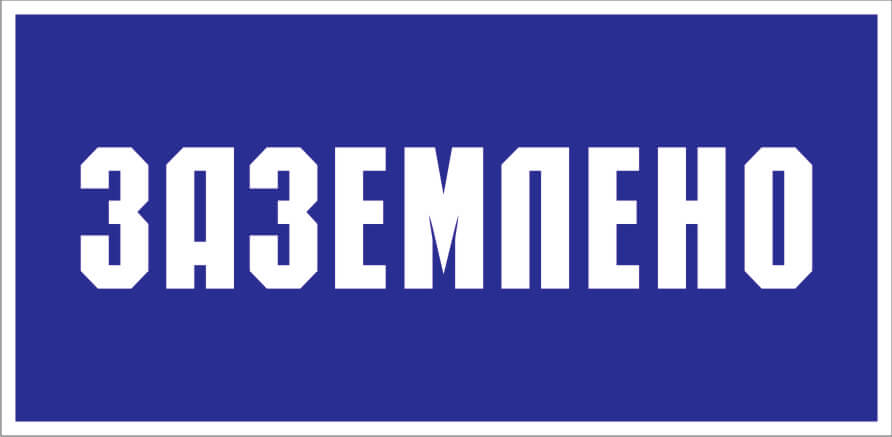

Единственным указательным плакатом является «Заземлено», который указывает на то, что электроустановка заземлена, и подавать на нее напряжение запрещается. Место установки – привод коммутационных устройств. Если применяются одновременно запрещающая и указательная табличка, последняя должна обязательно вывешиваться на передний план.

Вот мы и предоставили плакаты и знаки безопасности, применяемые в электроустановках

Обращаем ваше внимание на то, что допускается увеличивать размеры табличек при их установке на оборудование крупных размеров. В этом случае увеличение нужно выполнять в отношении 2:1, 4:1 либо даже 6:1

Получить дополнительную информацию о размерах вы можете в СО 153-34.03.603-2003. Надеемся, теперь вы знаете, на какие виды подразделяются плакаты и знаки в электрике, и какие условия применения у каждой классификации.

Для чего нужны плакаты и знаки электробезопасности

Броские цветные картинки и изображения с пояснительными символами называются знаками/плакатами безопасности. Их задача – предупреждать о потенциальной опасности электрического оборудования. Некоторые из них напрямую запрещают выполнение определенных действий, другие дают информацию, третьи призывают к каким-либо действиям.

Рабочий персонал электроустановок всегда должен быть обеспечен средствами защиты и подобными плакатами, что создает максимально безопасные условия труда. Выездные бригады имеют при себе переносные знаки. Их изготавливают согласно ГОСТу без маркировок и нумерации.

Разница между знаками и плакатами

Основное отличие плакатов по электробезопасности от знаков заключается в назначении.

Знаки информируют окружающих о постоянных факторах, например, предупреждают персонал о случайном прикосновении к токоведущим конструкциям. Для их расположения используют специально отведенные места.

Плакаты вывешивают по назначению, в удалённом от опасности месте. Они содержат короткие пояснительные надписи и предупреждают рабочий персонал о возможной опасности. Либо разрешают проведение работ в конкретной зоне.

Порядок установки

При подготовке к работе на месте со снятием напряжения в строго определенном порядке специалисты электроустановок выполняют следующие действия:

  1. отключают питание и принимают меры по предотвращению его подключения в случайном порядке;
  2. устанавливают запрещающий знак/плакат на приводах ручных и дистанционных ключей;
  3. проверяют отсутствие напряжения в токоведущих узлах, которые подлежат заземлению для защиты рабочего персонала и прохожих людей от поражения электрическим током;
  4. накладывают заземление, и вывешивают указательные таблички с соответствующей надписью «Заземлено»;
  5. при необходимости ограждают места возможного проникновения посторонних людей в опасные для жизни зоны;
  6. вывешивают предупреждающие и заземляющие плакаты на оставшиеся токоведущие области, по-прежнему оставшиеся под высоким напряжением.

В зависимости от места установки, материалов изготовления, размеров знаки и плакаты должны соответствовать стандартным требованиям.

Требования

Наклейка на металлическом электрощите

Знаки электробезопасности производятся из металла или диэлектрических материалов. Их можно прорисовывать краской либо покрывать плёнкой с готовым изображением. В первом случае за основу берут металл.

Если необходимо оставить табличку или знак на поверхности из камня, бетона, дерева, установка изделия, покрытого плёнкой, нецелесообразна, требуемую надпись наносят краской с помощью трафарета. Если это металл, здесь может использоваться клейкая плёнка.

Плакаты и знаки бывают переносными либо стационарными. Переносные средства безопасности устанавливают в разное время и убирают по окончании работ. Стационарные таблички ставят либо рисуют на ограждениях.

Габариты информационных средств передачи могут быть увеличены или уменьшены в соответствии к размерам, прописанным в ГОСТе. Например, кратно двум к одному, четырём к одному. Плакаты старого образца разрешается заменять аналогами по истечении срока годности или по мере изнашивания.

Классификация по назначению

В зависимости от назначения плакаты и знаки классифицируют на несколько больших групп:

  • Запрещающие. Накладывают строгий запрет на эксплуатацию коммутационного оборудования, чтобы не допустить случайного подключения напряжения во время проведения ремонтных или монтажных работ.
  • Предупреждающие. Устанавливаются в местах повышенной опасности, например, о запрете приближения к зоне электрополя без средств защиты.
  • Предписывающие. Задача данных плакатов/знаков – указать персоналу, где находится подготовленная зона, отвечающая всем нормам безопасности.
  • Указывающие. Это средства, которые сообщают о наложении переносного заземления.

Классификация информационных плакатов и знаков

Пожалуй, самым распространённым изречением является «не влезай, убьёт!», и чаще всего эта надпись дополняется устрашающей картинкой – черепом, пробитым молнией. Вообще, плакаты и знаки электробезопасности отличаются своим видовым разнообразием, поэтому их принято делить на несколько групп.

По принципу установки они бывают, как переносными, так и стационарными, а по назначению, их принято классифицировать на несколько групп:

  1. Предупреждающие знаки. «Сигнализируют» о том, что на небольшом расстоянии расположено электрооборудование, тесный контакт с которым может стать причиной получения электротравмы.
  2. Запрещающие. Такие плакаты предупреждают, что есть риск попасть под действие напряжения. Нередко запрещающие таблички можно обнаружить на корпусах электрооборудования.
  3. Указывающие. Обычно устанавливаются там, где требуется точно показать расположение переносного заземления (место заземления на электроустановке).
  4. Предписывающие. Указывают на то, что все работы необходимо производить с полным соблюдением правил техники безопасности.

Рекомендуется применять плакаты и знаки безопасности, изготовленные из пластика, являющегося диэлектриком. Если же токоведущие элементы электроустановок находятся на некотором удалении, то разрешается использовать металлические таблички. Надписи на плакаты и знаки по электробезопасности наносятся красками, способными выдержать воздействие агрессивных сред: ультрафиолета, температурных перепадов, высокой влажности. Примечательно, что теперь нужные знаки через трафарет рисуются редко, поскольку на смену устаревшим способам пришли новые, подразумевающие наклеивание плёнки с уже готовым изображением. При необходимости, следует позаботиться о подсветке.

Вспомогательные таблички

Они предназначены, прежде всего, для информирования. Самой распространённой и хорошо известной вспомогательной табличкой является «Посторонним вход воспрещён». Кроме того, когда речь идёт о ремонте и эксплуатации электроустановок, то могут быть использованы такие таблички, как «380 В», «Оборудование в работе», «Кабель под напряжением», «Кабели высокого напряжения», «Охранная зона линии электропередачи», «Деление сети. Кабель под напряжением» и пр.

Запрещающие знаки и плакаты

Чтобы исключить случайную подачу напряжения при осуществлении осмотра и ремонта электрооборудования используются запрещающие знаки и плакаты по электробезопасности. К подобного рода «информаторам» относятся:

  1. Плакат «Опасно! Без средств защиты не входить!». Является предупреждением, что человек входит в зону действия электрического поля, и чтобы ему войти, нужно озаботиться наличием электрозащитных средств.
  2. «Высокое напряжение. Опасно для жизни!» — знак по электробезопасности, указывающий на фактор, способный стать угрозой для жизни человека.
  3. Плакат «Не включать! Работают люди!». «Информатор» относится к разряду нестационарных, и эта надпись подразумевает, что в текущий момент времени подавать напряжение строжайше запрещен. Где вывешивается плакат «Не включать! Работают люди!»? На любые органы управления коммутационных аппаратов. Это делается для того чтобы предотвратить подачу напряжения, а кроме того, данный знак устанавливается возле снятых предохранителей.
  4. Плакат «Работа под напряжением. Повторно не включать». Означает, что не следует второй раз включать выключатели ВЛ, если они уже были отключены. Данные плакаты вывешиваются, когда производятся ремонтные работы под напряжением. Место расположения – ключи управления.
  5. Плакат «Не включать! Работа на линии». Указывает на то, что подавать напряжение на линию запрещено. «Информатор» относится к разряду переносных и вывешивается на приводах управления или ключах.

Плакаты как средства защиты

Яркие цветографические изображения с пояснительными надписями или символами называются плакатами или знаками безопасности. Они имеют определенную геометрическую форму: прямоугольную, треугольную, квадратную.

Плакаты нужны, чтобы предупредить как работников, так и случайных людей о потенциальной опасности, которую представляет собой электроустановочное оборудование. Некоторые плакаты напрямую запрещают выполнять те или иные действия, другие несут информационную нагрузку, третьи разрешают, предписывают работать.

Чтобы плакаты или знаки бросались в глаза, для фона и надписей используют контрастные или сигнальные цвета и их сочетания: красный/белый, синий/белый, черный/белый, черный/желтый

Документ распространяется на любые средства защиты, применяемые организациями различных форм собственности – как государственных предприятий, так и частных владений, особенно, если напряжение в электроустановках выше 1000 В.

Главный документ, в котором можно почерпнуть информацию о плакатах и знаках безопасности по электробезопасности – СО . Он называется «Инструкция по применению и испытанию средств защиты, используемых в электроустановках»

Рабочий персонал, привлекаемый к работам в электроустановках, необходимо обеспечить средствами защиты, в том числе и плакатами, объяснить, как и где нужно их использовать, чтобы обеспечить максимально безопасные условия труда. Переносные знаки должны входить в инвентарный арсенал, которым вооружаются выездные бригады.

Как и другие средства защиты, знаки и плакаты нуждаются в правильном хранении, транспортировке, а постоянные должны быть в надлежащем состоянии, то есть чистыми, сухими, без повреждений, с хорошо читаемыми надписями

Плакаты и знаки изготавливают согласно ГОСТу. В отличие от инструментов и одежды, они не требуют маркировки, их не нужно нумеровать или помечать каким-то другим способом.

Видео про электробезопасность

О правилах и нормах электробезопасности подробно можно узнать, просмотрев это видео.

Переносные плакаты или таблички применяются чаще всего. Они используются при проведении различных работ на электроустановках. Постоянные плакаты применяются реже. Знаки электробезопасности устанавливаются только постоянные.

По требованиям ГОСТ переносные плакаты устанавливаются из диэлектрических материалов. Постоянные плакаты и знаки могут быть металлическими только при их расположении вдали от токоведущих элементов.

При ремонте, наладке или же монтаже электроустановок очень важно использовать специальные плакаты и знаки электробезопасности. Они предназначены для того, чтобы запретить осуществление действий, связанных с включением или же отключением аппаратов, которые в свою очередь используются для подачи/отключения напряжения

Простыми словами, разного рода таблички оповещают персонал о том, что на определенном участке проходят работы, поэтому трогать кнопки, рубильники и автоматы категорически запрещено. Помимо этого, плакаты и знаки безопасности, применяемые в электроустановках, могут использовать для информирования о том, что человек приближается к объекту под напряжением, или же для указания рабочего места. В этой статье мы рассмотрим, какие бывают виды плакатов и знаков в электрике, где они применяются и какие требования предъявляются к местам их установки.

Плакаты как средства защиты

Яркие цветографические изображения с пояснительными надписями или символами называются плакатами или знаками безопасности. Они имеют определенную геометрическую форму: прямоугольную, треугольную, квадратную.

Плакаты нужны, чтобы предупредить как работников, так и случайных людей о потенциальной опасности, которую представляет собой электроустановочное оборудование. Некоторые плакаты напрямую запрещают выполнять те или иные действия, другие несут информационную нагрузку, третьи разрешают, предписывают работать.

Чтобы плакаты или знаки бросались в глаза, для фона и надписей используют контрастные или сигнальные цвета и их сочетания: красный/белый, синий/белый, черный/белый, черный/желтый

Документ распространяется на любые средства защиты, применяемые организациями различных форм собственности – как государственных предприятий, так и частных владений, особенно, если напряжение в электроустановках выше 1000 В.


Главный документ, в котором можно почерпнуть информацию о плакатах и знаках безопасности по электробезопасности – СО 153-34.03.603-2003. Он называется «Инструкция по применению и испытанию средств защиты, используемых в электроустановках»

Рабочий персонал, привлекаемый к работам в электроустановках, необходимо обеспечить средствами защиты, в том числе и плакатами, объяснить, как и где нужно их использовать, чтобы обеспечить максимально безопасные условия труда. Переносные знаки должны входить в инвентарный арсенал, которым вооружаются выездные бригады.


Как и другие средства защиты, знаки и плакаты нуждаются в правильном хранении, транспортировке, а постоянные должны быть в надлежащем состоянии, то есть чистыми, сухими, без повреждений, с хорошо читаемыми надписями

Плакаты и знаки изготавливают согласно ГОСТу. В отличие от инструментов и одежды, они не требуют маркировки, их не нужно нумеровать или помечать каким-то другим способом.

Плакаты как средства защиты

Яркие цветографические изображения с пояснительными надписями или символами называются плакатами или знаками безопасности. Они имеют определенную геометрическую форму: прямоугольную, треугольную, квадратную.

Плакаты нужны, чтобы предупредить как работников, так и случайных людей о потенциальной опасности, которую представляет собой электроустановочное оборудование. Некоторые плакаты напрямую запрещают выполнять те или иные действия, другие несут информационную нагрузку, третьи разрешают, предписывают работать.


Чтобы плакаты или знаки бросались в глаза, для фона и надписей используют контрастные или сигнальные цвета и их сочетания: красный/белый, синий/белый, черный/белый, черный/желтый

Документ распространяется на любые средства защиты, применяемые организациями различных форм собственности – как государственных предприятий, так и частных владений, особенно, если напряжение в электроустановках выше 1000 В.


Главный документ, в котором можно почерпнуть информацию о плакатах и знаках безопасности по электробезопасности – СО 153-34.03.603-2003. Он называется «Инструкция по применению и испытанию средств защиты, используемых в электроустановках»

Рабочий персонал, привлекаемый к работам в электроустановках, необходимо обеспечить средствами защиты, в том числе и плакатами, объяснить, как и где нужно их использовать, чтобы обеспечить максимально безопасные условия труда. Переносные знаки должны входить в инвентарный арсенал, которым вооружаются выездные бригады.


Как и другие средства защиты, знаки и плакаты нуждаются в правильном хранении, транспортировке, а постоянные должны быть в надлежащем состоянии, то есть чистыми, сухими, без повреждений, с хорошо читаемыми надписями

Плакаты и знаки изготавливают согласно ГОСТу. В отличие от инструментов и одежды, они не требуют маркировки, их не нужно нумеровать или помечать каким-то другим способом.
