Электромонтажные работы — от прокладки домашней проводки до монтажа сложных промышленных систем — невозможны без качественных установочных проводов. Они обеспечивают передачу электроэнергии к конечным потребителям: розеткам, выключателям, светильникам, электрощитам. От правильного выбора провода зависит безопасность, надёжность и долговечность электрической системы. Рынок предлагает десятки марок под разные задачи, условия эксплуатации и бюджеты. Разберёмся в классификации установочных проводов, их характеристиках, областях применения и критериях выбора.

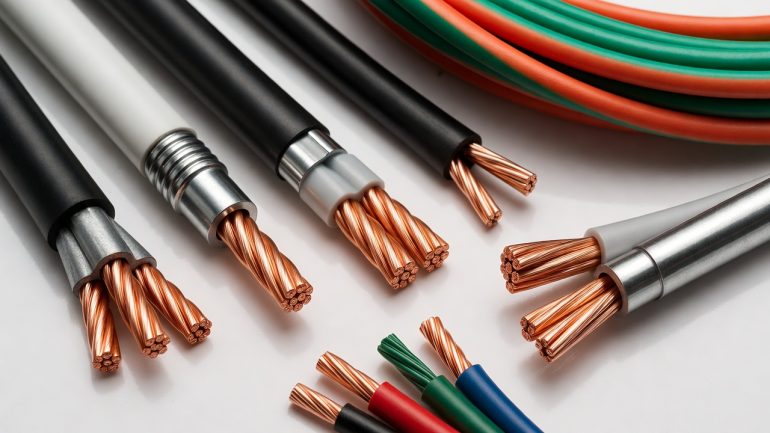

Что такое установочные провода
Установочные провода (монтажные) — кабельная продукция, предназначенная для стационарного монтажа электрических сетей внутри зданий, в распределительных устройствах, электрощитах.
Отличия от силовых кабелей:
- Напряжение: обычно до 450/750 В (бытовые сети 220/380 В)
- Конструкция: проще (одна или несколько жил, изоляция, иногда оболочка)
- Применение: внутри помещений, в защищённых условиях
Где используются:
- Электропроводка в квартирах, домах, офисах
- Подключение светильников, розеток, выключателей
- Монтаж в электрощитах, распределительных коробках
- Подключение электрооборудования
Основные марки установочных проводов
ПВ1 (ПуВ)
Расшифровка:
- П — провод
- В — изоляция из поливинилхлорида (ПВХ)
- 1 — одножильный, однопроволочный (жесткий)
Конструкция:
Одна медная жила (монолитная), изоляция ПВХ.
Характеристики:
- Напряжение: до 450/750 В
- Температура эксплуатации: -50…+70°C
- Сечение: 0.75-16 мм²
Применение:
- Внутренняя проводка в сухих помещениях
- Щитовой монтаж
- Подключение оборудования
Плюсы:
- Жесткая жила (держит форму, удобно монтировать в щитах)
- Недорогой
- Простая конструкция
Минусы:
- Жесткость (не подходит для подвижных соединений)
- Одножильный (для многожильной проводки нужно несколько проводов)
Цвета изоляции: различные (черный, синий, желто-зеленый, коричневый и др.) для удобства монтажа.
Для получения актуальной информации о технических параметрах, сечениях и применении этого типа проводов можно ознакомиться с детальными характеристиками на специализированных ресурсах, например https://metallistcable.ru/catalog/provoda-ustanovochnye/puv. Там представлены подробные данные о конструкции и области использования различных модификаций.
ПВ3 (ПуГВ)
Расшифровка:
- 3 — многопроволочный (гибкий)
Конструкция:
Многопроволочная медная жила (гибкая), изоляция ПВХ.
Характеристики:
- Напряжение: до 450/750 В
- Температура: -50…+70°C
- Сечение: 0.75-16 мм²
Применение:
- Подвижные соединения
- Подключение бытовой техники, электроинструмента
- Проводка в условиях, где требуется гибкость
Плюсы:
- Гибкий (легко гнется, подходит для сложных трасс)
- Устойчив к изгибам
Минусы:
- Дороже ПВ1
- Многопроволочная жила сложнее подключается (нужны наконечники или облуживание)
ШВВП
Расшифровка:
- Ш — шнур
- В — изоляция ПВХ
- В — оболочка ПВХ
- П — плоский
Конструкция:
Две или три медные многопроволочные жилы, каждая в изоляции ПВХ, общая оболочка ПВХ, плоское сечение.
Характеристики:
- Напряжение: 380 В
- Температура: -25…+40°C
- Сечение: 0.5-0.75 мм² (обычно)
Применение:
- Подключение бытовой техники (утюги, чайники, настольные лампы)
- Удлинители
- Легкие электроприборы
Плюсы:
- Гибкий
- Удобен для бытовых нужд
Минусы:
- Маломощный (малое сечение)
- Не для стационарной проводки
ПВС
Расшифровка:
- П — провод
- В — изоляция ПВХ
- С — соединительный
Конструкция:
Две или три (реже больше) медные многопроволочные жилы, изоляция ПВХ, общая оболочка ПВХ, круглое сечение.
Характеристики:
- Напряжение: 380 В
- Температура: -25…+40°C
- Сечение: 0.75-16 мм²
Применение:
- Подключение бытовой техники средней мощности
- Удлинители
- Переносное электрооборудование
Плюсы:
- Гибкий
- Универсальный
Минусы:
- Не для стационарной скрытой проводки (по ПУЭ)
- Ограничен по условиям эксплуатации (температура)
ПУГНП (не рекомендуется)
Почему не рекомендуется:
ПУГНП был популярен в СССР, но сейчас не соответствует современным стандартам:
- Тонкая изоляция
- Реальное сечение жил часто меньше заявленного
- Не соответствует ГОСТ (производится по ТУ)
Альтернатива: ВВГ, NYM (силовые кабели для стационарной проводки).
Силовые кабели для стационарной проводки
Для постоянной проводки в квартирах, домах обычно используют не установочные провода, а силовые кабели.
ВВГ
Расшифровка:
- В — изоляция ПВХ
- В — оболочка ПВХ
- Г — гибкий (или без защитных покровов)
Конструкция:
Медные жилы (монолитные или многопроволочные), изоляция ПВХ, общая оболочка ПВХ.
Разновидности:
- ВВГ — круглый
- ВВГп — плоский
- ВВГнг — не распространяет горение
- ВВГнг-LS — низкое дымо- и газовыделение
Применение:
- Скрытая и открытая проводка в домах, квартирах
- Прокладка в штробах, трубах, лотках
Плюсы:
- Надежный, долговечный
- Соответствует ГОСТ
- Разнообразие сечений (1.5-240 мм²) и количества жил (1-5)
NYM
Стандарт: немецкий (DIN VDE).
Конструкция:
Медные жилы, изоляция ПВХ, заполнитель (мелованная резина), внешняя оболочка ПВХ.
Плюсы:
- Высокое качество (немецкий стандарт)
- Круглое сечение (удобно прокладывать)
- Заполнитель защищает жилы от деформации
Минусы:
- Дороже ВВГ
Применение:
То же, что ВВГ.
Цветовая маркировка жил
Для безопасности и удобства монтажа жилы имеют цветную изоляцию.
Стандарт (ГОСТ Р 50462):
| Назначение | Цвет |
|---|---|
| Фаза (L) | Коричневый, черный, серый, белый, красный |
| Нуль (N) | Синий (голубой) |
| Защитный проводник (PE, земля) | Желто-зеленый |
Важно: соблюдайте цветовую маркировку при монтаже. Это предотвращает ошибки и упрощает обслуживание.
Выбор сечения провода
Сечение провода выбирается по мощности нагрузки и длине линии.
Таблица выбора сечения (медный провод, скрытая проводка, 220 В):
| Мощность нагрузки (кВт) | Ток (А) | Сечение (мм²) |
|---|---|---|
| До 2.2 | 10 | 1.5 |
| До 3.5 | 16 | 2.5 |
| До 5.5 | 25 | 4 |
| До 7.0 | 32 | 6 |
| До 8.8 | 40 | 10 |
Примеры:
- Освещение: 1.5 мм²
- Розетки: 2.5 мм²
- Электроплита: 6-10 мм² (зависит от мощности)
- Ввод в квартиру: 6-10 мм²
Запас: лучше взять с запасом (вместо 1.5 мм² — 2.5 мм²). Провод не перегреется, если нагрузка вырастет.
Медь vs алюминий
Медь:
Плюсы:
- Лучше проводимость (можно меньшее сечение)
- Гибче
- Меньше окисляется
- Надежнее контакты
Минусы:
- Дороже
Алюминий:
Плюсы:
- Дешевле
- Легче
Минусы:
- Хуже проводимость (нужно большее сечение)
- Хрупкий (ломается при изгибах)
- Окисляется (контакты ухудшаются)
Вывод: для домашней проводки используйте медь. Алюминий остался в старых домах (СССР), сейчас практически не применяется.
Монтаж установочных проводов
Способы прокладки
Скрытая проводка:
Провода/кабели в штробах стен, за гипсокартоном, в полу.
Плюсы:
- Эстетично (не видно)
- Защищено от повреждений
Минусы:
- Сложнее монтаж
- Трудно ремонтировать/модифицировать
Какие кабели: ВВГ, NYM.
Открытая проводка:
Провода/кабели на поверхности стен в кабель-каналах, гофре, трубах.
Плюсы:
- Проще монтаж
- Легко менять/добавлять линии
Минусы:
- Менее эстетично
- Можно повредить
Какие провода: ВВГ, ПВ1 (в трубах, кабель-каналах).
Соединение проводов
Способы:
Скрутка (не рекомендуется):
Запрещена ПУЭ. Ненадёжна, греется, окисляется.
Клеммники (Wago, винтовые):
Удобно, быстро, надёжно (при качественных клеммниках).
Пайка:
Надёжно, но трудоёмко. Для ответственных соединений.
Опрессовка гильзами:
Для многопроволочных жил. Надёжно, требует инструмента (пресс-клещи).
Болтовое соединение:
Для больших сечений, редко в быту.
Подключение к автоматам, розеткам
Монолитная жила (ПВ1):
Вставляется напрямую в клемму.
Многопроволочная жила (ПВ3, ПВС):
Нужен наконечник (НШВИ) или облуживание (паяльником). Иначе жилы распушатся, контакт ухудшится.
Требования безопасности
ПУЭ (Правила устройства электроустановок):
Главный нормативный документ. Обязателен к исполнению.
Основные требования:
- Провода должны соответствовать условиям эксплуатации (температура, влажность, нагрузка)
- Скрытая проводка — только кабелями (ВВГ, NYM), а не отдельными проводами
- Цветовая маркировка обязательна
- Защита автоматами (по току нагрузки)
- Заземление (PE проводник) для розеток, мощной техники
- УЗО (устройство защитного отключения) для влажных помещений (ванная, кухня) и групп розеток
Не экономьте на безопасности:
- Не используйте провода меньшего сечения, чем требуется
- Не игнорируйте цветовую маркировку
- Не делайте скрутки
- Вызовите электрика, если не уверены
Ошибки при выборе и монтаже
Ошибка 1: Неправильное сечение
Взяли 1.5 мм² для розеток — провод греется, оплавляется изоляция. Опасность пожара.
Решение: 2.5 мм² для розеток.
Ошибка 2: Использование ПУГНП
Старый стандарт, ненадёжный. Замените на ВВГ.
Ошибка 3: Скрутки без изоляции
Скрутили провода, не заизолировали — короткое замыкание.
Решение: клеммники или пайка + термоусадка/изолента.
Ошибка 4: Алюминий + медь
Прямое соединение алюминия с медью — электрохимическая коррозия, контакт разрушается.
Решение: специальные клеммники или переходники.
Ошибка 5: Игнорирование цветовой маркировки
Подключили синий провод на фазу — путаница, опасность поражения током при ремонте.
Решение: соблюдайте цвета.
Где покупать провода
Критерии выбора поставщика:
- Репутация: проверенные компании, давно на рынке
- Сертификаты: провода должны иметь сертификаты соответствия ГОСТ
- Реальное сечение: у дешёвых проводов реальное сечение часто меньше заявленного (измеряйте штангенциркулем)
- Гарантии: условия возврата, замены
Не покупайте на рынках у сомнительных продавцов: экономия копеек может обернуться пожаром.
Установочные провода — основа любой электрической системы. Правильный выбор марки, сечения, соблюдение правил монтажа — залог безопасности и долговечности. Не экономьте на качестве кабельной продукции, соблюдайте ПУЭ, а при сомнениях обращайтесь к профессиональным электрикам. Электричество не прощает ошибок — один раз сделанная правильно проводка прослужит десятилетия без проблем, а халтура может привести к трагедии.
