Закон ома для полной цепи и для участка цепи: варианты записи формулы, описание и объяснение

Трактовка и пределы применимости закона Ома

Обозначение переменного тока

Для корректных расчетов следует учесть ограниченность действия рассмотренных методик. Законом Ома установлены базовые зависимости, которые сохраняются в сравнительно узком частотном диапазоне. Подразумевается применение компонентов с «идеальными» параметрами. Паразитные характеристики, взаимное влияние и отдельные внешние воздействия не учитываются.

Сверхпроводимость

В следующем списке приведены примеры, когда формулы закона Ома не описывают физические процессы с достаточной точностью:

• При значительном понижении температуры уменьшается амплитуда колебаний компонентов молекулярной решетки металлов. Это улучшает условия для прохождения заряженных частиц. На определенном уровне возникает сверхпроводимость, которая характеризуется минимальными потерями энергии в проводнике.
• В диапазоне сверхвысоких частот следует учитывать инерционные характеристики заряженных частиц. Определенное значение приобретают поверхностные токи.
• По мере нагрева на определенном уровне проводимость материала изменяется нелинейно, что исключает возможность применения представленных формул.
• Высоковольтное напряжение провоцирует пробой диэлектрика.

Закон Ома для цепи постоянного тока

Классическая схема закона Ома выглядит так:

А звучит и того проще – ток, протекающей на участке цепи, будет равен отношению напряжения цепи к ее сопротивлению, что выражается формулой:

Но ведь мы знаем, что помимо активного сопротивления R, существует и реактивные сопротивления индуктивности Х_L и емкости X_C. А ведь согласитесь, что электрические схемы с чисто активным сопротивлением встречаются крайне редко. Давайте рассмотрим схему, в которой последовательно включена катушка индуктивности L, конденсатор С и резистор R:

Помимо чисто активного сопротивления R, индуктивность L и емкость С имеют и реактивные сопротивления  Х_L и X_C, которые выражены формулами:

Где ω это циклическая частота сети, равная ω = 2πf. f – частота сети в Гц.

Для постоянного тока частота равна нулю (f = 0), соответственно реактивное сопротивление индуктивности станет равным нулю (формула (1)), а емкости – бесконечности (2), что приведет к разрыву электрической цепи. Отсюда можно сделать вывод, что реактивное сопротивление элементов в цепях постоянного напряжения отсутствует.

Просадка напряжения

Итак, знакомьтесь, автомобильный аккумулятор!

Для дальнейшего его использования, припаяем к нему два провода: красный на плюс, черный на минус

Наш подопечный готов к бою.

Теперь берем автомобильную лампочку-галогенку и тоже припаяем к ней два проводка с крокодилами. Я припаялся к клеммам на “ближний” свет.

Первым делом давайте замеряем напряжение на клеммах аккумулятора

12,09 вольт. Вполне нормально, так как наш аккумулятор выдает именно 12 вольт. Забегу чуток вперед и скажу, что сейчас мы замерили именно ЭДС.

Подключаем галогенную лампу к аккумулятору и снова замеряем напряжение:

Видели да? Напряжение на клеммах аккумулятора просело до 11,79 Вольт!

А давайте замеряем, сколько потребляет тока наша лампа в Амперах. Для этого составляем вот такую схемку:

Желтый мультиметр у нас будет замерять напряжение, а красный мультиметр – силу тока. Как замерять с помощью мультиметра силу тока и напряжение, можно прочитать в этой статье.

Смотрим на показания приборов:

Как мы видим, наша лампа потребляет 4,35 Ампер. Напряжение просело до 11,79 Вольт.

Давайте вместо галогенной лампы поставим простую лампочку накаливания на 12 Вольт от мотоцикла

Смотрим показания:

Лампочка потребляет силу тока в 0,69 Ампер. Напряжение просело до 12 Вольт ровно.

Какие выводы можно сделать? Чем больше нагрузка потребляет силу тока, тем больше просаживается напряжение на аккумуляторе.

Основные понятия

Электрический ток течёт, когда замкнутый контур позволяет электронам перемещаться от высокого потенциала к более низкому в цепи. Иначе говоря, ток требует источника электронов, обладающего энергией для приведения их в движение, а также точки их возвращения отрицательных зарядов, для которой характерен их дефицит. Как физическое явление ток в цепи характеризуется тремя фундаментальными величинами:

• напряжение;
• сила тока;
• сопротивление проводника, по которому движутся электроны.

Сила и напряжение

Сила тока (I, измеряется в Амперах) есть объём электронов (заряд), перемещающихся через место в цепи за единицу времени. Иными словами, измерение I — это определение количества электронов, находящихся в движении

Важно понимать, что термин относится только к движению: статические заряды, например, на клеммах неподсоединённой батареи, не имеют измеряемого значения I. Ток, который протекает в одном направлении, называется постоянным (DC), а периодически изменяющий направление — переменным (AC). Напряжение можно проиллюстрировать таким явлением, как давление, или как разность потенциальной энергии предметов под воздействием гравитации

Для того чтобы создать этот дисбаланс, нужно затратить предварительно энергию, которая и будет реализована в движении при соответствующих обстоятельствах. Например, в падении груза с высоты реализуется работа по его подъёму, в гальванических батареях разность потенциалов на клеммах образуется за счёт преобразования химической энергии, в генераторах — в результате воздействия электромагнитного поля

Напряжение можно проиллюстрировать таким явлением, как давление, или как разность потенциальной энергии предметов под воздействием гравитации. Для того чтобы создать этот дисбаланс, нужно затратить предварительно энергию, которая и будет реализована в движении при соответствующих обстоятельствах. Например, в падении груза с высоты реализуется работа по его подъёму, в гальванических батареях разность потенциалов на клеммах образуется за счёт преобразования химической энергии, в генераторах — в результате воздействия электромагнитного поля.

Сопротивление проводников

Независимо от того, насколько хорош обычный проводник, он никогда не будет пропускать сквозь себя электроны без какого-либо сопротивления их движению. Можно рассматривать сопротивление как аналог механического трения, хотя это сравнение не будет совершенным. Когда ток протекает через проводник, некоторая разность потенциалов преобразуется в тепло, поэтому всегда будет падение напряжения на резисторе. Электрические обогреватели, фены и другие подобные устройства предназначены исключительно для рассеивания электрической энергии в виде тепла.

Упрощённо сопротивление (обозначается как R) является мерой того, насколько поток электронов тормозится в цепи. Оно измеряется в Омах. Проводимость резистора или другого элемента определяется двумя свойствами:

• геометрией;
• материалом.

Форма имеет важнейшее значение, это очевидно на гидравлической аналогии: протолкнуть воду через длинную и узкую трубу гораздо тяжелее, чем через короткую и широкую. Материалы играют определяющую роль. Например, электроны могут свободно перемещаться в медном проводе, но не способны протекать вообще через такие изоляторы, как каучук, независимо от их формы. Кроме геометрии и материала, существуют и другие факторы, влияющие на проводимость.

Параллельное и последовательное соединение

В электрике элементы соединяются либо последовательно — один за другим, либо параллельно — это когда к одной точке подключены несколько входов, к другой — выходы от тех же элементов.

Закон Ома для параллельного и последовательного соединения

Последовательное соединение

Как работает закон Ома для этих случаев? При последовательном соединении сила тока, протекающая через цепочку элементов, будет одинаковой. Напряжение участка цепи с последовательно подключенными элементами считается как сумма напряжений на каждом участке. Как можно это объяснить? Протекание тока через элемент — это перенос части заряда с одной его части в другую. То есть, это определенная работа. Величина этой работы и есть напряжение. Это физический смысл напряжения. Если с этим понятно, двигаемся дальше.

Последовательное соединение и параметры этого участка цепи

При последовательном соединении приходится переносить заряд по очереди через каждый элемент. И на каждом элементе это определенный «объем» работы. А чтобы найти объем работы на всем участке цепи, надо работу на каждом элементе сложить. Вот и получается, что общее напряжение — это сумма напряжений на каждом из элементов.

Точно так же — при помощи сложения — находится и общее сопротивление участка цепи. Как можно это себе представить? Ток, протекая по цепочке элементов, последовательно преодолевает все сопротивления. Одно за другим. То есть чтобы найти сопротивление, которое он преодолел, надо сопротивления сложить. Примерно так. Математический вывод более сложен, а так понять механизм действия этого закона проще.

Параллельное соединение

Параллельное соединение — это когда начала проводников/элементов сходятся в одной точке, а в другой — соединены их концы. Постараемся объяснить законы, которые справедливы для соединений этого типа. Начнем с тока. Ток какой-то величины подается в точку соединения элементов. Он разделяется, протекая по всем проводникам. Отсюда делаем вывод, что общий ток на участке равен сумме тока на каждом из элементов: I = I1 + I2 + I3.

Теперь относительно напряжения. Если напряжение — это работа по перемещению заряда, тоо работа, которая необходима на перемещение одного заряда будет одинакова на любом элементе. То есть, напряжение на каждом параллельно подключенном элементе будет одинаковым. U = U1=U2=U3. Не так весело и наглядно, как в случае с объяснением закона Ома для участка цепи, но понять можно.

Законы для параллельного соединения

Для сопротивления все несколько сложнее. Давайте введем понятие проводимости. Это характеристика, которая показывает насколько легко или сложно заряду проходить по этому проводнику. Понятно, что чем меньше сопротивление, тем проще току будет проходить. Поэтому проводимость — G — вычисляется как величина обратная сопротивлению. В формуле это выглядит так: G = 1/R.

Для чего мы говорили о проводимости? Потому что общая проводимость участка с параллельным соединением элементов равна сумме проводимости для каждого из участков. G = G1 + G2 + G3 — понять несложно. Насколько легко току будет преодолеть этот узел из параллельных элементов, зависит от проводимости каждого из элементов. Вот и получается, что их надо складывать.

Теперь можем перейти к сопротивлению. Так как проводимость — обратная к сопротивлению величина, можем получить следующую формулу: 1/R = 1/R1 + 1/R2 + 1/R3.

Что нам дает параллельное и последовательное соединение?

Теоретические знания — это хорошо, но как их применить на практике? Параллельно и последовательно могут соединяться элементы любого типа. Но мы рассматривали только простейшие формулы, описывающие линейные элементы. Линейные элементы — это сопротивления, которые еще называют «резисторы». Итак, вот как можно использовать полученные знания:

Если в наличии нет резистора большого номинала, но есть несколько более «мелких», нужное сопротивление можно получить соединив последовательно несколько резисторов. Как видите, это полезный прием.
Для продления срока жизни батареек, их можно соединять параллельно. Напряжение при этом, согласно закону Ома, останется прежним (можно убедиться, измерив напряжение мультиметром). А «срок жизни» сдвоенного элемента питания будет значительно больше, нежели у двух элементов, которые сменят друг друга

Только обратите внимание: параллельно соединять можно только источники питания с одинаковым потенциалом. То есть, севшую и новую батарейки соединять нельзя

Если все-таки соединить, та батарейка которая имеет больший заряд, будет стремиться зарядить менее заряженную. В результате общий их заряд упадет до низкого значения.

В общем, это наиболее распространенные варианты использования этих соединений.

Физика

Пример 11. Шесть одинаковых резисторов по 20 Ом каждый и два конденсатора с электроемкостями 15 и 25 мкФ соединены в цепь так, как показано на рисунке. К концам участка подключают источник с ЭДС, равной 0,23 кВ, и внутренним сопротивлением 3,5 Ом. Найти разность потенциалов между обкладками второго конденсатора.

Решение. Между точками A и Б ток не протекает, так как между этими точками в схему включены конденсаторы. Для определения разности потенциалов между указанными точками упростим схему, исключив из рассмотрения участок АБ.

На рис. а показана схема упрощенной цепи.

Ток течет через резисторы R 1, R 2, R 3, R 4 и R 6, соединенные последовательно. Общее сопротивление такой цепи:

R общ = R 1 + R 2 + R 3 + R 4 + R 6 = 5R,

где R 1 = R 2 = R 3 = R 4 = R 6 = R.

Сила тока I определяется законом Ома для полной цепи:

I = ℰ R общ + r = ℰ 5 R + r ,

где ℰ — ЭДС источника тока, ℰ = 0,23 кВ; r — внутреннее сопротивление источника тока, r = 3,5 Ом; R общ — общее сопротивление цепи, R общ = 5R.

Рассчитаем падение напряжения между точками А и Б.

Между точками А и Б находятся резисторы сопротивлениями R 2, R 3 и R 4, соединенные между собой последовательно, как показано на рис. б.

Их общее сопротивление

R общ1 = R 2 + R 3 + R 4 = 3R.

Падение напряжения на указанных резисторах определяется формулой

U АБ = IR общ1,

или в явном виде, —

U АБ = 3 ℰ R 5 R + r .

Между точками А и Б включена батарея конденсаторов C 1 и C 2, соединенных между собой последовательно, как показано на рис. в.

Их общая электроемкость

C общ = C 1 C 2 C 1 + C 2 ,

где C 1 — электроемкость первого конденсатора, C 1 = 15 мкФ; C 2 — электроемкость второго конденсатора, C 2 = 25 мкФ.

Разность потенциалов на обкладках батареи:

U общ = q C общ ,

где q — заряд на обкладках каждого из конденсаторов (совпадает с зарядом батареи при последовательном соединении конденсаторов), q = = C 1U 1 = C 2U 2; U 1 — разность потенциалов между обкладками первого конденсатора; U 2 — разность потенциалов между обкладками второго конденсатора (искомая величина).

В явном виде разность потенциалов между обкладками конденсаторов определяется формулой

U общ = C 2 U 2 C общ = ( C 1 + C 2 ) U 2 C 1 .

Падение напряжения на резисторах между точками А и Б совпадает с разностью потенциалов на батарее конденсаторов, подключенной к указанным точкам:

U АБ = U общ.

Данное равенство, записанное в явном виде

3 ℰ R 5 R + r = ( C 1 + C 2 ) U 2 C 1 ,

позволяет получить выражение для искомой величины:

U 2 = 3 ℰ R C 1 ( 5 R + r ) ( C 1 + C 2 ) .

Произведем вычисление:

U 2 = 3 ⋅ 0,23 ⋅ 10 3 ⋅ 20 ⋅ 15 ⋅ 10 − 6 ( 5 ⋅ 20 + 3,5 ) ( 15 + 25 ) ⋅ 10 − 6 = 50 В.

Между обкладками второго конденсатора разность потенциалов составляет 50 В.

Как понять закон Ома?

Чтобы интуитивно понять закон Ома, обратимся к аналогии представления тока в виде жидкости. Именно так думал Георг Ом, когда проводил опыты, благодаря которым был открыт закон, названный его именем.

Представим, что ток – это не движение частиц-носителей заряда в проводнике, а движение потока воды в трубе.  Сначала воду насосом поднимают на водокачку, а оттуда, под действием потенциальной энергии, она стремиться вниз и течет по трубе. Причем, чем выше насос закачает воду, тем быстрее она потечет в трубе.

Отсюда следует вывод, что скорость потока воды (сила тока в проводе) будет тем больше, чем больше потенциальная энергия воды (разность потенциалов)

Теперь обратимся к сопротивлению. Гидравлическое сопротивление – это сопротивление трубы, обусловленное ее диаметром и шероховатостью стенок. Логично предположить, что чем больше диаметр, тем меньше сопротивление трубы, и тем большее количество воды (больший ток) протечет через ее сечение.

Такую аналогию можно проводить лишь для принципиального понимания закона Ома, так как его первозданный вид – на самом деле довольно грубое приближение, которое, тем не менее, находит отличное применение на практике.

В действительности, сопротивление вещества обусловлено колебанием атомов кристаллической решетки, а ток – движением свободных носителей заряда. В металлах свободными носителями являются электроны, сорвавшиеся с атомных орбит.

Ток в проводнике

В данной статье мы постарались дать простое объяснение закона Ома. Знание этих на первый взгляд простых вещей может сослужить Вам неплохую службу на экзамене. Конечно, мы привели его простейшую формулировку закона Ома и не будем сейчас лезть в дебри высшей физики, разбираясь с активным и реактивным сопротивлениями и прочими тонкостями.

Если у Вас возникнет такая необходимость, Вам с удовольствием помогут сотрудники нашего студенческого сервиса. А напоследок предлагаем Вам посмотреть интересное видео про закон Ома. Это действительно познавательно!

Закон Ома для однородного и неоднородного участка цепи

Закон Ома для однородного участка электроцепи представляет собой классическое выражение зависимости силы от напряжения и сопротивления:

\(I=\frac UR\)

В этом случае основной характеристикой проводника является сопротивление. От внешнего вида проводника зависит, как выглядит его кристаллическая решетка и какое количество атомов примесей содержит. От проводника зависит поведение электронов, которые могут ускоряться или замедляться.

Поэтому \(R\) зависит от вида проводника, точнее, от его сечения, длины и материала и определяется по формуле:

\(R=p\times\left(\frac lS\right)\)

где \(p\) — удельное сопротивление, \( l\) — это длина проводника, а \(S\) — площадь его сечения.

Под неоднородным участком цепи постоянного тока подразумевается такой промежуток цепи, на который помимо электрических зарядов воздействуют другие силы.

Вид цепи и напряжение

В зависимости от направления протекания тока и особенностей напряжения, различают два вида электрических цепей:

• Цепи постоянного тока;
• Цепи переменного тока.

Напряжение цепей постоянного тока является работой, совершаемой электрическим полем в ходе перемещения пробного плюсового заряда из точки A в точку Б. Напряжение в цепи постоянного тока определяется как разность потенциалов на его концах. В таких цепях принято считать, что ток идет от плюса к минусу (от плюсового полюса к минусовому).

На заметку. В реальности ток течет не от плюса к минусу, а, наоборот, от минуса к плюсу. Сформировавшееся ошибочное представление о направлении течения именно от плюса не стали изменять и оставили для удобства понимания физической сущности данного явления.

Для цепей переменного тока характерны такие виды и значения напряжения, как:

• мгновенное;
• амплитудное;
• среднее значение;
• среднеквадратическое;
• средневыпрямленное.

Напряжение в таких цепях – это достаточно сложная функция времени. Грубо говоря, ток в них течет от фазного провода, проходит через нагрузку и частично уходит в нулевой (течет от фазы к нулю)

Конструкция

Конструкция элемента влияет на принцип его работы. Каждый источник, который выдает электрический ток, имеет определенную конструкцию:

Самый простой бытовой аккумулятор включает в себя металлический корпус, внутри которого используется щелочная среда. Дополнительными элементами являются свинцовые пластины, на которых накапливаются катоды и аноды.

Обычная бытовая батарейка с входящим в её состав сухим элементом имеет металлический корпус, в который помещен стержень-накопитель катодов. Всё прочее пространство заполнено солевым электролитом.

Генератор переменного тока – это устройство, состоящее из трещоток или металлической рамки.

Тепловой источник тока, который уже включен в цепь. Это обычная рамка, установленная на подставке из диэлектрика. Обычно, конструкция подключена к измерительному прибору, типа амперметра. Источник тепла – это пламя или внешний электрический импульс.

Тепловое устройствоВажно! Подобная конструкция помогает точно понять, как образуется энергия, которая впоследствии преобразуется в ток. Каждый вариант строения обычно заключен в специальный корпус из диэлектрического материала

Что такое внутреннее сопротивление?

Внутреннее сопротивление — это параметр, который является общим для каждого источника питания, но о нем часто забывают. Любой реальный источник напряжения можно в простейшем случае смоделировать, как последовательную комбинацию идеального источника и определенного сопротивления.

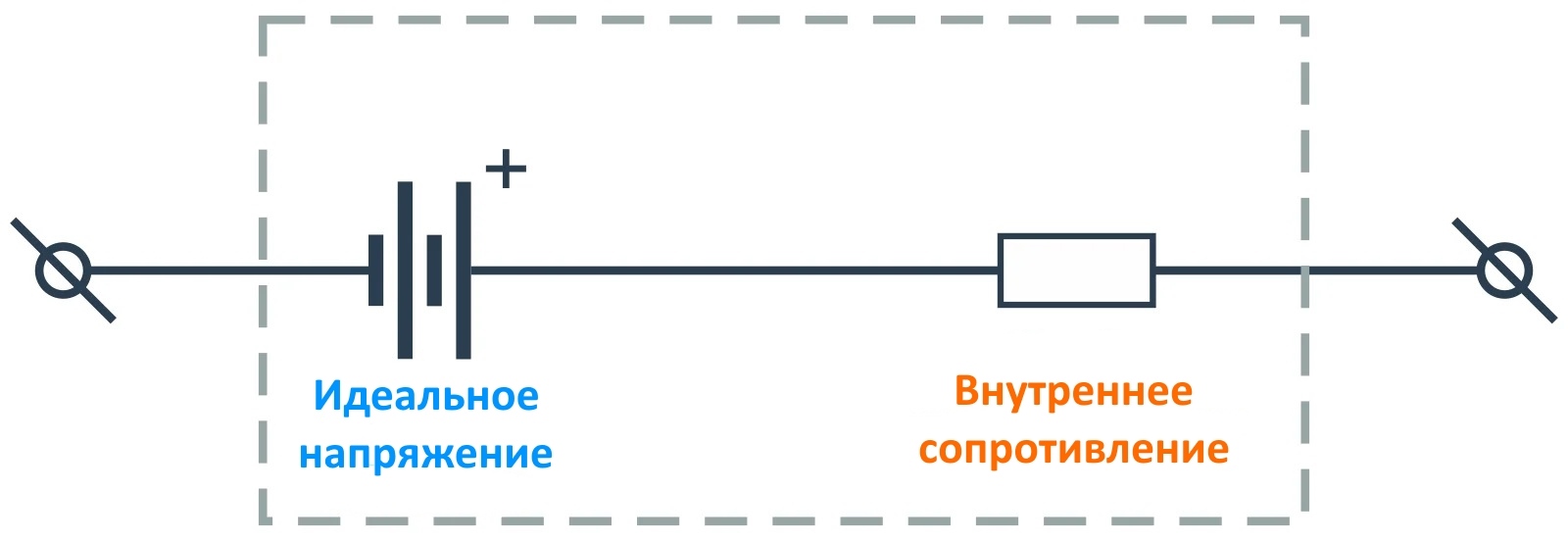

Проще всего представить, батарейку или аккумулятор, внутри которого, есть резистор.

Такое сопротивление никому не нужно, но с этим ничего не поделать; производители могут только стараться поддерживать это сопротивление на минимально возможном уровне. Это связано с составом контактных сопротивлений, крышек батарей, выводов и т.д. Кроме того, сопротивление может зависеть от температуры, сроков эксплуатации элементов и других факторов.

Это сопротивление нельзя точно самим рассчитать и не пытайтесь измерить его мультиметром! Такую информацию может предоставить только производитель батареи

К счастью, это для нас сейчас не важно, самое главное — просто знать о существовании внутреннего сопротивления

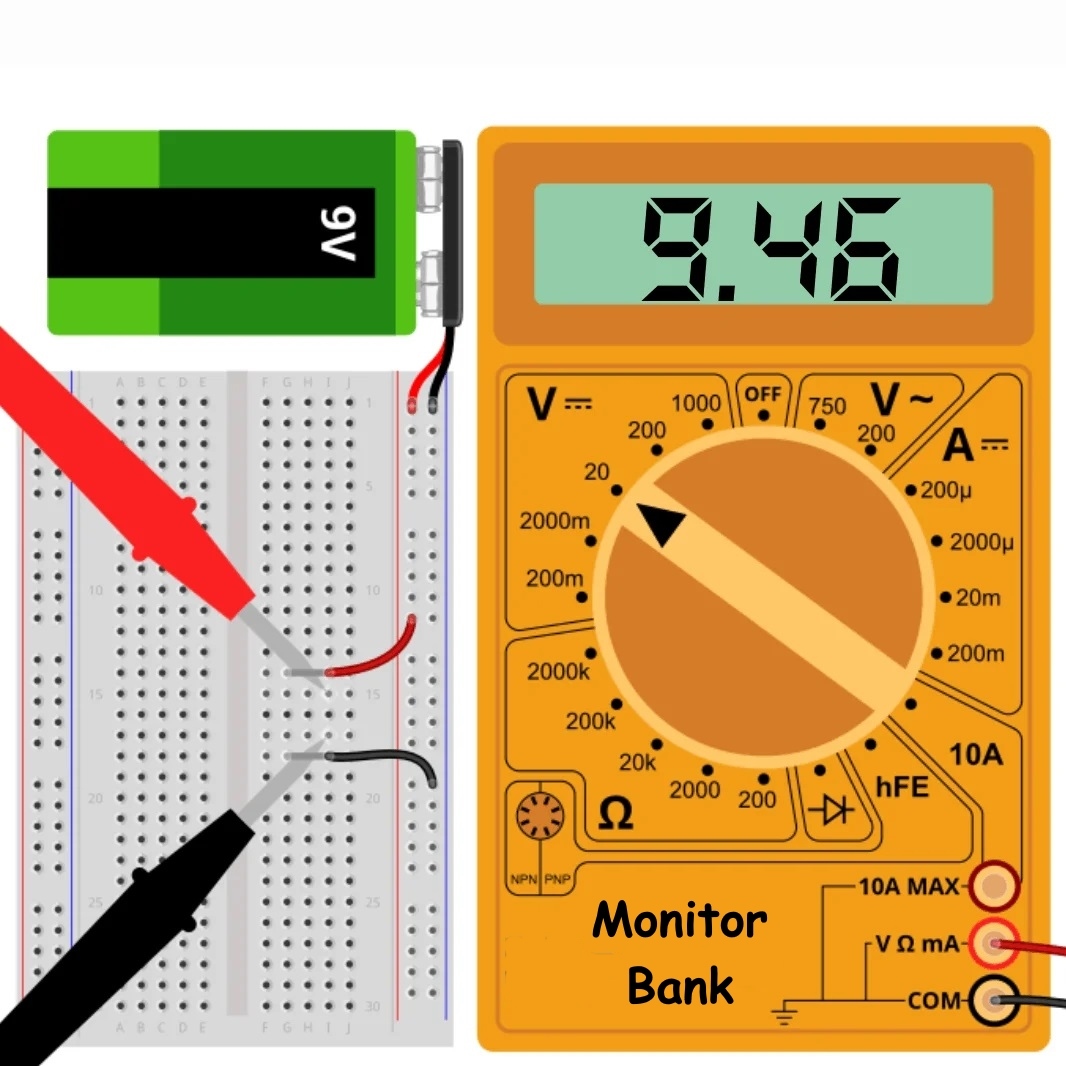

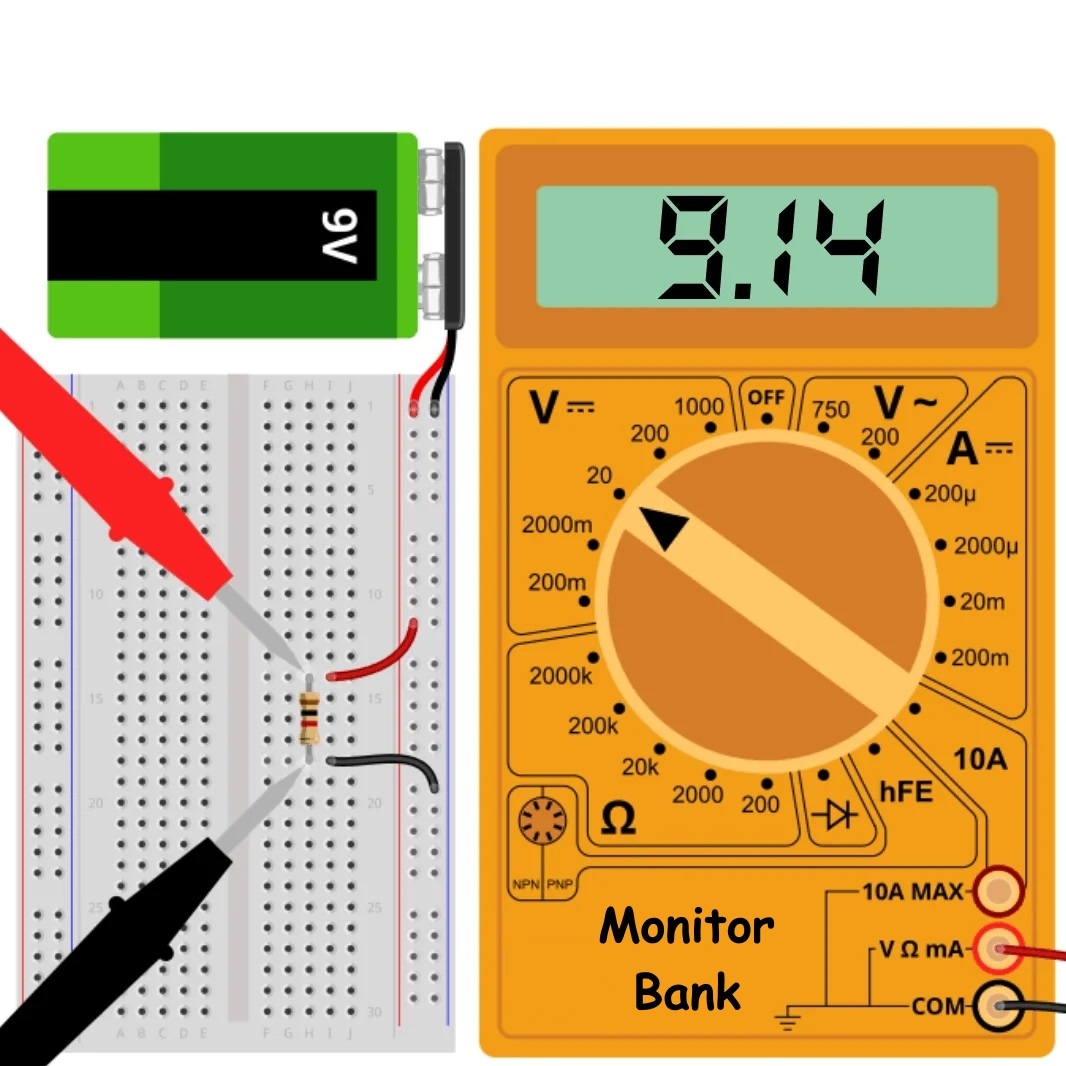

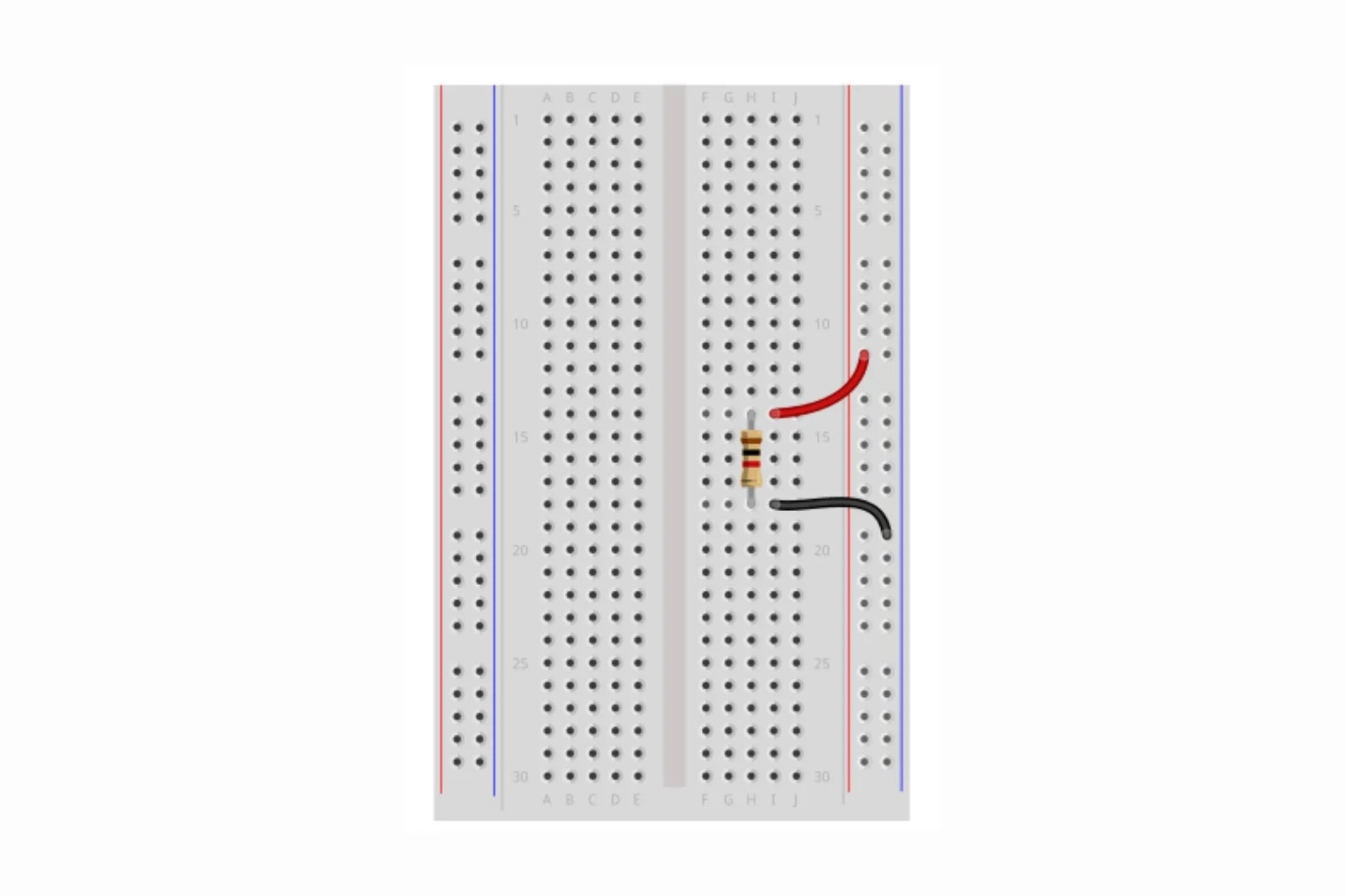

Наличие внутреннего сопротивления иллюстрирует очень простой опыт. Давайте измерим напряжение в цепи, при течении тока через резисторы 1 кОм и 10 кОм и без них. Вот очень простая схема измерения:

Примеры измерений:

Резистор 1k подключен	Резистор 10 кОм подключен	Без резистора

Как вы можете видеть в приведенном выше примере, увеличивая ток от батареи, мы получаем более низкое напряжение. Это можно прекрасно объяснить так: чем меньше R1 (который представляет собой нагрузку) по сравнению с R2 (которое представляет собой внутреннее сопротивление), тем большее напряжение подается на R2. Для многих измерение без резистора может вызывать недоумение, потому что они думают, что это означает отсутствие сопротивления — это неправильное мышление.

Отсутствие резистора следует понимать как бесконечно большое сопротивление. Так как, в цепи не протекает ток и батарея никак не нагружается, поэтому измеренное напряжение является самым высоким.

Помните, что при зарядке аккумулятора слишком большим током (через резистор с низким сопротивлением), аккумулятор может нагреться и выйти из строя (может произойти утечка электролита)! При потреблении большого тока, используйте источник с достаточно низким внутренним сопротивлением и достаточно большой мощностью.

Вышеупомянутый феномен беспокоит многих новичков, пытающихся запитать свои проекты небольшими батареями (например, 9 В). Они забывают, что высокое потребление тока (например, моторами) вызывает падение напряжения на батарее. Это может помешать работе всей системы.

Применение закона Ома в работе электрической цепи электровоза

Закон Ома может быть применён к любой физической системе, в которой действуют потоки частиц или полей преодолевающие сопротивление. Его можно применять для расчёта гидравлических, пневматических, магнитных, электрических, световых, тепловых потоков и т. д. Рассмотрим применение закона Ома в электрической цепи электровоза (в соответствии с рисунком 5). От внешней электрической сети (электростанции), которая вырабатывает переменный трехфазный ток промышленной частоты (50 ГЦ), ток поступает на повышающие трансформаторы, которые повышают напряжение от 200 тыс. до более 1 млн. В. Далее этот переменный трехфазный ток по линиям электропередач поступает на тяговые подстанции, расположенные вдоль железнодорожного пути на расстоянии 50 — 100 км.
В тяговых подстанциях это высокое напряжение поступает на тяговый  понижающий трансформатор, который понижает напряжение до 3000 В и подает его на выпрямительное устройство, где по двухполупериодной схеме переменный трехфазный ток преобразуется в постоянный ток напряжением 3000 В. Этот ток по двухпроводной схеме подводится одной полярностью к рельсам, а другой — к контактному проводу, расположенному выше электровоза посередине рельсов вдоль всего железнодорожного пути.
При поднятом пантографе постоянное высокое  напряжение поступает в высоковольтные камеры, где расположены контакторы и пусковые реостаты. Машинист с помощью контроллера, расположенного в кабине машиниста, подключает пусковые реостаты к тяговым электродвигателям постоянного тока, расположенным на осях тележек. От тяговых электродвигателей через заземляющие шины электрический ток поступает на колесные пары, а от них — в рельсы, а по рельсам — возвращается на тяговую подстанцию. Электрическая цепь оказывается замкнутой и по тяговым электродвигателям начинает протекать постоянный ток. Якоря электродвигателей начинают вращаться, преобразуя электроэнергию постоянного тока в механическую работу вращения якорей. На валу якоря закреплена ведущая шестерня, которая находится в постоянном зацеплении с ведомой шестерней, закрепленной на оси колесной пары. Ведомая шестерня вращается и вращает ось колесной пары и колеса электровоза начинают вращаться.
Благодаря наличию сил трения, между колесами и рельсами возникает касательная  сила тяги:
Fк = Nд  * Fkg = Nд (3,6 * С * Ф * Ig — ”F), Н
где:
Fkg — касательная  сила тяги одного тягового  электродвигателя, Н
Nд — число движущихся осей или  тяговых электродвигателей локомотива
С — постоянная электроподвижного состава, которая  зависит от передаточного отношения зубчатой передачи, диаметра движущих колес локомотива, конструктивной постоянной тягового электродвигателя, включающая в себя число пар полюсов, число параллельных ветвей и активных проводников обмотки якоря
Ф — магнитный  поток тягового электродвигателя, Вб
Ig — переменный  ток тягового электродвигателя, А
”F — сила, возникающая из-за механических и  магнитных потерь в тяговом электродвигателе и потерь в зубчатой передаче.
Благодаря наличию касательной силы тяги электровоз движется вперед. Скорость движения электровоза регулируется машинистом с помощью контроллера, который расположен в кабине машиниста. Контроллер при изменении машинистом положения его ручки изменяет величину сопротивления пусковых реостатов. Чем меньше их сопротивление, тем больше величина тока Ig (по закону Ома), протекающего по тяговым электродвигателям, тем больше частота вращения якорей тягового электродвигателя и тем больше скорость электровоза.
Направление движения машинист изменяет с помощью  специального переключателя, который  изменяет полярность тока одновременно у всех электродвигателей одной из двух обмоток на обратное и якоря начинают вращаться в обратную сторону и электровоз движется назад.

Формула

Закон Ома не может быть применен к цепям переменного потока электронов, поскольку он не учитывает реактивное сопротивление, которое всегда присутствует в таких цепях. Однако, изменяя закон Ома, который учитывает влияние реактивного сопротивления, получается общий закон Ома для последовательной цепи переменного тока, применимый к цепям этого движения (закон Ома для постоянного и переменного тока). Поскольку полное сопротивление Z представляет собой совокупное сопротивление всех реактивных сопротивлений, то общий закон Ома для переменного тока: I=E/Z

Эта общая модификация применяется к переменному потоку электронов, протекающему в любой цепи, и любое из значений может быть найдено из уравнения, если другие известны.

Применение закона

Если технические специалисты во время тестирования стандартных показателей разрядов обнаружат, что обычные значения не регистрируются на их цифровых мультиметрах или измерителях токовых клещей, то они могут использовать закон Ома, чтобы определить, какая часть цепи дает сбой, и исходя из этого определить, в чем может заключаться проблема.

Закон Ома в дифференциальной форме

Сопротивление R{\displaystyle R} зависит как от материала, по которому течёт ток, так и от геометрических размеров проводника.

Полезно переписать закон Ома в так называемой дифференциальной форме, в которой зависимость от геометрических размеров исчезает, и тогда закон Ома описывает исключительно электропроводящие свойства материала. Для изотропных материалов имеем:

J=σE,{\displaystyle \mathbf {J} =\sigma \mathbf {E} ,}

где:

• J{\displaystyle \mathbf {J} } — вектор плотности тока,
• σ{\displaystyle \sigma } — удельная проводимость,
• E{\displaystyle \mathbf {E} } — вектор напряжённости электрического поля.

Все величины, входящие в это уравнение, являются функциями координат и, в общем случае, времени. Если материал анизотропен, то направления векторов плотности тока и напряжённости могут не совпадать. В этом случае удельная проводимость σij{\displaystyle \sigma _{ij}} является симметричным тензором ранга (1, 1), а закон Ома, записанный в дифференциальной форме, приобретает вид

Ji=∑i=13σijEj.{\displaystyle J_{i}=\sum _{i=1}^{3}\sigma _{ij}E_{j}.}

Раздел физики, изучающий течение электрического тока (и другие электромагнитные явления) в различных средах, называется электродинамикой сплошных сред.

Для замкнутой цепи

Замкнутая цепь означает закрытое электросоединение, по которому циркулирует ток. Когда существует ряд проводов, соединяющих друг с другом и замыкающих цепь так, что I проходит от одного конца круга к другому, это будет замкнутая цепь.

ЭДС (Е) — обозначается и измеряется в вольтах и имеет отношение к напряжению, генерируемому батареей или магнитной силой по закону Фарадея, утверждающего, что изменяющееся во времени магнитное поле будет индуцировать электроток.

Тогда: Е = IR + Ir

Е = I(R + r)

I = Е/(R + r)

Где: r — сопротивление источника тока.

Это выражение известно, как закон Ома цепей с замкнутым контуром.

Неоднородная цепь

Использование на практике

Закон Ома лежит в основе всех расчетов производимых в электронике и электротехнике. Будущих специалистов с первых дней учат, как использовать так называемый треугольник. Чтобы найти какую-то искомую величину, должны выполняться простые арифметические действия. Если два оставшихся параметра находятся в одной строке – они перемножаются. Если на разных уровнях, то верхний всегда делится на нижний.

Самые простые вычисления производятся на основе данных измерительных приборов. На участке цепи измерение тока выполняется амперметром, а напряжения – вольтметром. После этого найти сопротивление математическим путем не составит труда.

Для замеров сопротивления тоже есть прибор – омметр. Полученное выражение, подставляется в одну из формул, после чего находятся величины силы тока или напряжения. Точность омметра зависит от стабильности напряжения, подаваемого источником тока. Стабилизация проводится путем добавления резистора, выполняющего функцию регулятора.

Иногда требуется исключить из схемы какой-нибудь элемент без демонтажа. С этой целью проводится шунтирование, когда приходится устанавливать проводник на входных клеммах ненужного резистора. Ток начинает идти через шунт с меньшим сопротивлением, а напряжение на резисторе падает до нуля.

Закон Ома используется в защитных системах. Это делается с помощью уставок, обеспечивающих нормальную работу и отключающих питание лишь в аварийных ситуациях.

Последовательное и параллельное включение элементов

Элементы полной цепи или участка цепи могут соединяться последовательно или параллельно. Для каждого варианта действие тока и напряжения будет разным, поэтому закон Ома для замкнутой цепи в обоих случаях тоже отличается. Данный физические свойства комбинированно используются в различных электрических схемах.

Цепь последовательно включенных резистивных элементов

Если в качестве примера взять два элемента на отдельном участке, то поведение основных величин можно записать в следующем виде:

• I = I1= I2 (силы токов равны)
• U = U1+ U2 (общее напряжение состоит из суммы напряжений)
• R = R1+ R2 (общее сопротивление также является суммой двух сопротивлений)

Отсюда можно сделать вывод, что вне зависимости от количества резистивных элементов 1, 2 или 3, соединенных последовательно, сила тока на участке остается неизменной. Общее значение напряжения эквивалентно источнику ЭДС, а для каждого компонента определяется основной формулой закона Ома.

Цепь параллельно включенных резистивных элементов

При параллельном подключении действие закона Ома происходит несколько иначе:

• I = I1+ I2 …  (силы токов, проходящих через элементы, складываются)
• U = U1= U2 … (все напряжения равны между собой)
• 1 / R = 1 / R1+ 1 / R2 + … (сопротивление суммируется по отдельной схеме)

Довольно часто используются смешанные схемы подключения, в которых используются оба варианта, объединенные в замкнутый контур. В этом случае сначала рассчитывается общий резистивный номинал на участке с параллельным подключением, после чего к полученному результату добавляется значение резистора на последовательном соединении.

Интегральная и дифференциальная формы закона

Все варианты, рассмотренные выше, подходят ближе к идеальным условиям, где каждый элемент имеет свой постоянный показатель. В том числе и в проводниках рассматривается однородная структура, хотя на практике такое встречается очень редко. Большинство схем состоят из множества участков, на которых используются разные проводники, отличающиеся материалом и сечением.

Интегральная форма расчетов практически совпадает с действием закона Ома для полной цепи и других его производных. Следовательно, сила тока, протекающего в проводнике, будет зависеть от разности потенциалов на его концах и его полного сопротивления. То есть, напряжение можно определить: I * R = φ1 – φ2 + έ или же U=I x R.

Дифференциальная форма используется в основном для изучения и теоретических расчетов бесконечно малых проводников на ничтожно малом участке цепи. Коротко это можно написать в таком виде:

ej = aE

В этом выражении А является удельной теплопроводностью, E – напряженностью электрического поля, j – плотностью потока частиц с электрическим зарядом. Следовательно, произведение ej будет плотностью электрического тока. Поскольку Закон Ома в данном случае касается лишь одной точки, поэтому он и получил название дифференциальной формы.

Единицы измерения

При выполнении расчетов по закону Ома используют совместимые единицы в СИ. Если отличны от «Ом»- для сопротивления, «Ампер» — для тока и «Вольт» — для напряжения, то перед выполнением расчетов выполняют преобразование единиц измерения. Например, килоомы должны быть переведены в омы, а микроамперы — в амперы.

Сопротивление — это свойство любого объекта или материала сопротивляться, или противостоять потоку электротока. Единицей его принят «Ом». Аббревиатура для электросопротивления — R, а символ — греческая буква омега. Для некоторых электрорасчетов используется его обратная величина проводимость — 1/R, символ, которой имеет обратное значение омеги.

Вам это будет интересно Паяльники для пайки микросхем

Вольт — это энергия в 1 Дж, потребляемая, когда в цепи протекает электрозаряд в 1 кулон: 1 В = 1 Дж / 1С. Ампер измеряет количество электрического заряда, который течет в электроцепи за 1 секунду: 1А = 1С / 1сек.

Треугольник Ома

Взаимосвязь между величинами легко получить по треугольнику Ома. Это простой способ запомнить отношения напряжения, тока и сопротивления. Он служит уловкой, чтобы найти любую из трех величин, учитывая, что две другие известны.

При этом величины U, I и R расположены в виде треугольника, как показано на рисунке выше. Напряжение (U) находится наверху, а две другие величины, то есть ток (I) и сопротивление , расположены ниже рядом друг с другом горизонтально. Разделение между верхней и нижней частями указывает на деление, а линия, разделяющая левую и правую части на умножение.
