Формула расчета сопротивления при параллельном соединении резистора

Постоянный ток

Прочитав статейки про первый и второй законы Кирхгофа, уважаемый читатель может сказать: «Хорошо, MyElectronix, ты рассказал мне, конечно, интересные штуки, но что мне дальше с ними делать? Пока по твоим словам я заключил, что если я соберу ручками схему, то я смогу в каждом ее узле и в каждом контуре намерить вот такие вот зависимости. Это здорово, но я хотел бы рассчитывать схемы, а не просто наблюдать зависимости!»

Господа, все эти замечания абсолютно верные и в ответ на них можно лишь рассказать о расчете электрических схем с помощью законов Кирхгофа. Без лишних слов перейдем сразу к делу!

Начнем с самого простейшего случая. Он изображен на рисунке 1. Допустим, ЭДС источника питания равна Е1=5 В, а сопротивления R1=100 Ом, R2=510 Ом, R3=10 кОм. Требуется рассчитать напряжения на резисторах и ток через каждый резистор.

Господа, замечу сразу, эту задачу можно решить гораздо более простым способом, чем с применением законов Кирхгофа. Однако сейчас наша задача не искать оптимальные способы решения, а на наглядном примере рассмотреть методику применения законов Кирхгофа при расчете схем.

Рисунок 1 – Простая схема

В этой схеме мы можем видеть три контура. Если возник вопрос – а почему три, то рекомендую посмотреть статью про второй закон Кирхгофа . В той статье имеется практически такая же схема с наглядным пояснением методики расчета числа контуров.

Господа, хочу отметить один тонкий момент. Хоть контура и три, независимых из них только два. Третий контур включает в себя все остальные и не может считаться независимым. И вообще всегда при всех расчетах мы должны использовать только независимые контура. Не поддавайтесь искушению записать еще одно уравнение за счет этого общего контура, ничего хорошего не выйдет .

Итак, будем использовать два независимых контура. Для этого зададимся в каждом контуре направлением обхода контура. Как мы уже говорили, это некоторое направление в контуре, которое мы принимаем за положительное. Можно в какой-то степени назвать это аналогом осей координат в математике. Направление обхода каждого контура нарисуем синей стрелкой.

Далее зададимся направлением токов в ветвях: просто проставим его наугад

Не важно, угадаем мы сейчас направление или нет. Если угадали, то в конце расчета мы получим ток со знаком плюс, а если ошиблись – со знаком минус

Итак, обозначим токи в ветвях черными стрелочками с подписями I1, I2, I3.

Мы видим, что в контуре №1 направление токов I1 и I3, а также направление источника питания совпадают с направлением обхода, поэтому будем считать их со знаком плюс. В контуре №2 ток I2 совпадет с направлением обхода, поэтому будет со знаком плюс, а ток I3 направлен в другую сторону, поэтому будет со знаком минус. Запишем второй закон Кирхгофа для контура №1:

Задача 2

Зная сопротивления резисторов и ЭДС трех источников найти ЭДС четвертого и токи в ветвях.

Как и в предыдущей задаче начнем решение с составления уравнений на основании первого закона Кирхгофа. Количество уравнений n-1= 2

Затем составляем уравнения по второму закону для трех контуров. Учитываем направления обхода, как и в предыдущей задаче.

На основании этих уравнений составляем систему с 5-ью неизвестными

Решив эту систему любым удобным способом, найдем неизвестные величины

Для этой задачи выполним проверку с помощью баланса мощностей, при этом сумма мощностей, отданная источниками, должна равняться сумме мощностей полученных приемниками. Баланс мощностей сошелся, а значит токи и ЭДС найдены верно.

Источник

Применение параллельного и последовательного соединения в электротехнике

Параллельное соединение активно применяется для монтажа проводки и цепей в различных видах электрического оборудования и приборов. Оно дает возможность подключить электрические устройства к электросети независимо друг от друга.

Последовательное соединение используют, когда нужно обеспечить включение и отключение определенных приборов. Именно по этой схеме подсоединяются выключатели и тумблеры. Также схема хорошо подходит в тех случаях, когда необходимо сформировать электроцепь из потребителей с малым значением номинального напряжения.

При параллельном соединении конденсаторов совокупная емкость равняется сумме емкостей каждого полупроводника. В случае применения последовательного соединения конденсаторов, результирующая емкость уменьшается вдвое. Это свойство также используется при формировании электроцепей.

Смешанное соединение проводников в электрической цепи

На практике сборку электроцепей, как правило, проводят таким метод, который предусматривает смешанное соединение проводников. Это комбинированное решение, которое сочетает оба способа. Обычно для монтажа основной сети используют параллель, а отдельные потребители при необходимости объединяют в последовательную сеть.

При расчете и сборке смешанных соединений сопротивлений обязательно должны учитываться особенности, преимущества и недостатки обоих методов подключения. В ходе проектирования, схему целесообразно разбить на отдельные части и выполнить расчет в по физическим законам, которые справедливы для последовательного и параллельного соединения. После этого, составные части объединяют в единую схему.

Параллельное соединение резисторов.

При параллельном соединении напряжения на проводниках равны:

А для токов справедливо следующее выражение:

То есть общий ток разветвляется на две составляющие, а его значение равно сумме всех составляющих. По закону Ома:

Подставим эти выражения в формулу общего тока:

А по закону Ома ток:

Приравниваем эти выражения и получаем формулу для общего сопротивления цепи:

Данную формулу можно записать и несколько иначе:

Таким образом, при параллельном соединении проводников величина, обратная общему сопротивлению цепи, равна сумме величин, обратных сопротивлениям параллельно включенных проводников.

Аналогичная ситуация будет наблюдаться и при большем количестве проводников, соединенных параллельно:

Как правильно рассчитать сопротивление

Применяется закон Ома для участка цепи – расчет сопротивления делается по формуле R = U/I, где

U – падение напряжение на конкретном резистивном элементе;
I – ток, протекающий через него.

Для двух элементов считаем Rобщ = R1+R2.

Для нескольких сопротивлений разного номинала Rобщ = R1+R2+R3+…+Rn.

При параллельном соединении

Расчет для двух резисторов делаем по формуле Rобщ = (R1×R2)/(R1+R2).

Сопротивление параллельных резисторов с разным номиналом рассчитываем по формуле

Rобщ = 1/(1/R1+1/R2+1/R3+…+1/Rn).

Для элементов, соединенных в параллель, суммарное сопротивление всегда ниже наименьшего номинального.

Алгоритм решения задач на законы Кирхгофа

Задачи на применение закона Кирхгофа решаются в школе не часто, и не во всех классах. Работая в школе, я давала законы Кирхгофа только тем ребятам, кто готовился к олимпиадам по физике, и учащимся, которые готовились в ВУЗы. Задачи на использование законов Кирхгофа есть даже не всех сборниках задач, рекомендованных для использования в средней школе.

Ниже приведён алгоритм решения задач по данной теме. Алгоритм не сложен. Использование данного алгоритма поможет Вам в решении задач по этой теме.

Итак, начнем. Сначала необходимо выполнить некоторые подготовительные операции.

перерисовать схему
указать направление ЭДС источников тока
указать предполагаемое направление токов, текущих в каждом резисторе (если итоговый ответ будет отрицательным, то направление тока было изначально выбрано не верно)
выбрать направление обхода для всех линейно независимых контуров

После проведения предварительных операций, приступаем собственно к решению самой задачи.

Записываем первый закон Кирхгофа: сумма токов, втекающих и вытекающих в данный узел, равна нулю.

Важно! Если ток втекает в узел, то он берётся со знаком «плюс», если вытекает, то со знаком «минус». Число уравнений второго закона Кирхгофа равно n-1, где n — число узлов в данной схеме

(Узел — точка, в которой соединяются три проводника и более).

Записываем второй закон Кирхгофа для всех линейно независимых контуров: Сумма ЭДС в контуре равно сумме падений напряжений в каждом из этих контуров.

Важно! Если направление ЭДС совпадает с направлением обхода контура, то значение ЭДС берётся со знаком «плюс». Если направление ЭДС не совпадает с направлением обхода контура, то значение ЭДС берётся со знаком «минус»

Если направление тока совпадает с направлением обхода контура, то падение напряжения на данном участке берётся со знаком «плюс». Если направление тока через какой-либо резистор не совпадает с направлением обхода в данном контуре, то падение напряжения берётся со знаком «минус».

Решаем систему получившихся уравнений, относительно неизвестных величин.

Чаще всего в задачах этого типа, основную сложность представляет именно решение системы получившихся уравнений.

Ниже показан пример решения задачи с использованием законов Кирхгофа

Обратите внимание ещё раз на основные этапы решения. Они полностью соответствуют алгоритму, описанному выше

Вот условие этой задачи.

Электрическая цепь состоит из двух гальванических элементов, трех резисторов и амперметра. В этой цепи R1 = 100 Ом, R2 = 50 Ом, R3 = 20 Ом, ЭДС элемента ?1 = 2 В. Амперметр регистрирует ток I3 = 50 мА, идущий в направлении, указанном стрелкой. Определить ЭДС ?2 второго элемента. Сопротивлением амперметра и внутренним сопротивлением источников пренебречь.

Удачи в освоении этой довольно сложной темы!

Источник

Что такое параллельное соединение проводников

При данном способе в составе схемы в крайних точках соединяются начала и концы всех нагрузок, подключенных к источнику электротока. Сами же нагрузки размещаются параллельно по отношению друг к другу. Количество подключенных по такой схеме компонентов не ограничивается. Схема используется во многих сферах, позволяя решать разные задачи компоновки сетей. Например, часто задействуют параллельное соединение аккумуляторов.

При контрольном измерении значения вольтажа электроприборов вольтметр будет показывать одинаковые величины. Это означает, что электронапряжение на каждой нагрузке будет равняться общей величине вольтажа, действующего в электрической цепи.

Особенностью схемы параллельного соединения можно назвать разветвление цепи. В месте разветвления происходит деление заряда с направлением его частей по отдельной линии к соответствующему проводнику. Поэтому общая величина тока будет равна суммарному значению токов на каждой из включенных нагрузок.

Совокупное электрическое сопротивление всей электроцепи имеет меньшее абсолютное значение, по сравнению с каждым из приборов.

Разница между последовательным и параллельным соединением, преимущества и недостатки

Принципиальные отличия между последовательным и параллельным соединение проводников по ключевым электротехническим параметрам приведены в таблице:

Параметр/тип соединения	Последовательное	Параллельное
Электросопротивление	Равняется сумме электросопротивлений всех электропотребителей.	Меньше значения электросопротивления каждого отдельного из подключенных электроприборов.
Напряжение	Равняется совокупному вольтажу всех электропотребителей.	Одинаковая величина на всех участках электроцепи.
Сила тока	Одинаковая величина на всех участках электроцепи.	Равняется совокупному значению токов на каждом из приборов.

За счет своих особенностей каждый из типов сборки цепей имеет свои преимущества и недостатки. Это позволяет использовать данные способы для решения разных электротехнических задач.

Плюсы и минусы последовательного соединения

Основными преимуществам электроцепей из последовательно соединенных приборов являются их следующие особенности:

простота проектирования и построения схемы;
низкая стоимость комплектации;
возможность подключения приборов, рассчитанных на меньшее рабочее напряжение, по сравнению с номинальным напряжением сети;
выполнение функции регулирования тока – обеспечивает равномерные нагрузки на все приборы.

Однако у этого способа компоновки электросхемы есть и серьезные недостатки. Главным из них является ненадежность цепи из последовательно соединенных проводников. При выходе из строя любого из подключенных приборов, происходит отключение всей цепи.

Кроме того, минусом является снижение напряжения при увеличении количества подключенных потребителей. Примером может служить последовательное соединение нескольких ламп. Чем больше осветительных приборов подключено таким способом к источнику электропитания, тем менее яркий свет они будут давать.

Плюсы и минусы параллельного соединения

При использовании параллельного соединения проводников обеспечиваются такой набор преимуществ:

стабильность напряжения на электроприборах, вне зависимости от их числа;
возможность включения или отключения отдельных участков в нужный момент без нарушения работы всей электроцепи;
надежность – при выходе одного или нескольких компонентов из строя сама электроцепь продолжает сохранять работоспособность.

Недостатком является более сложный расчет и сложная схема, использование которой повышает стоимость комплектации электросети.

Не допускается подключение приборов, с номинальным рабочим вольтажом меньше сетевого. Параллельное соединение аккумуляторов с разным значением вольтажа связано с перетеканием тока в АКБ с меньшей его величиной, что может вызывать ускоренный износ батареи.

Последовательное соединение

Этот способ подразумевает, что все приборы, входящие в состав электроцепи, связываются между собой проводами так, что во фрагменте цепи, где происходит включение, отсутствуют какие-либо узелки. При последовательном соединении проводников значение токовой силы в разных участках будет иметь одно и то же значение. Это связано с тем, что в безузловой цепи электронный заряд идет по одному и тому же проводнику. Чтобы вычислить общий показатель цепного напряжения, нужно сложить данные по всем фрагментам цепи:

U = U1 + U2 +…+Un.

При объединении аккумуляторных или гальванических единиц в одну батарею последовательный способ поможет увеличить рабочее напряжение.

Резисторы

Общее сопротивление цепи с последовательно связанными резисторами высчитывается по тому же правилу, что и напряжение: оно равно сумме показателей для каждого элемента.

Катушка индуктивности

Когда дроссели соединены последовательно так, чтобы магнитное поле каждой катушки не накладывалось на соседние дроссели, общая индуктивность такого соединения будет равна сложенным параметрам всех катушек:

L = L1+L2 +…+Ln.

Электрический конденсатор

Когда несколько конденсаторов соединяется между собой в цепь, соотношение их емкостей может быть описано такой формулой:

1/С = 1/С1 +1/С2 +…+ 1/Cn.

Мемристивность цепи оценивается как сумма показателей всех подсоединенных компонентов:

M = M1 +M2 +… + Mn.

Выключатели

Если несколько таких устройств подсоединены в цепь последовательно, она будет замкнутой только при замыкании всех устройств. Если хоть один переключатель разомкнуть, цепь также размыкается. При выходе из строя какого-либо устройства остальные тоже перестанут функционировать. Это правило распространяется и на цепь из нескольких розеток.

Для домашней разводки проводов

Хотя данный способ потенциально мог бы принести потребителю определенные выгоды (экономия проводников, упрощение подключения заземления), на практике для подключения бытовых электроприборов он не используется. Это связано с тем, что неисправность одного из устройств приводит к прекращению функционирования остальных. Этот пример можно проиллюстрировать на елочной гирлянде: в ней используется именно рассматриваемый тип соединения, в случае перегорания какой-либо из ламп остальные затухают. Именно поэтому электроприборы в домашнюю сеть всегда подключаются параллельно.

Важно! При принятии решения соединить последовательно несколько устройств целесообразно составить таблицу их мощностей и оценить на предмет величины перепадов. Если подключить в одну электроцепь, например, нагреватель воды с большой мощностью, потребляющий много энергии, и маломощный прибор вроде старого приемника, более мощный прибор не сможет работать

Практическое использование последовательной схемы

Для замены кабелей

Если соединить несколько кабелей в одну линию, в случае перегорания какого-либо из элементов ток будет пропадать на всей протяженности конструкции. Поэтому подключение параллельных проводников является более практичным вариантом. Его применяют в качестве замены толстого провода, подходящего для высокомощных нагрузок. Когда такого провода нет в наличии, подключают серию более тонких, в сумме они переносят ток, эквивалентный одному толстому. Нужные сечения находят расчетным путем, опираясь на данные о потерях напряжения. Такие конструкции широко применяются при обустройстве электролиний большой протяженности.

Ток, протекающий в цепи параллельно соединенных резисторах

Общий ток I протекающий в цепи параллельных резисторов равняется сумме отдельных токов, протекающих во всех параллельных ветвях, причем ток в отдельно взятой ветви не обязательно должен быть равен току в соседних ветвях.

Несмотря на параллельное соединение, к каждому резистору приложено одно и то же напряжение. А поскольку величина сопротивлений в параллельной цепи может быть разной, то и величина протекающего тока через каждый резистор тоже будет отличаться (по определению закона Ома).

Рассмотрим это на примере двух параллельно соединенных резисторов. Ток, который течет через каждый из резисторов ( I1 и I2 ) будет отличаться друг от друга поскольку сопротивления резисторов R1 и R2 не равны. Однако мы знаем, что ток, который поступает в цепь в точке «А» должен выйти из цепи в точке «B» .

Таким образом, протекающий общий ток в цепи можно определить как:

Затем с помощью закона Ома можно вычислить ток, который протекает через каждый резистор:

Ток, протекающий в R1 = U ÷ R1 = 12 ÷ 22 кОм = 0,545 мА

Ток, протекающий в R 2 = U ÷ R2 = 12 ÷ 47 кОм = 0,255 мА

Таким образом, общий ток будет равен:

I = 0,545 мА + 0,255 мА = 0,8 мА

Это также можно проверить, используя закон Ома:

I = U ÷ R = 12 В ÷ 15 кОм = 0,8 мА (то же самое)

где 15кОм — это общее сопротивление двух параллельно соединенных резисторов (22 кОм и 47 кОм)

И в завершении хочется отметить, что большинство современных резисторов маркируются цветными полосками и назначение ее можно узнать здесь.

Особенности включения

Для упрощения темы смешанного соединения резисторов решение задач следует ограничить схемами с подключением к источнику постоянного тока без реактивных компонентов. В этом случае можно исключить сложные колебательные процессы, сопряженные с циклами изменения потребления энергии в нагрузке. Для определения базовых зависимостей достаточно использовать классическую формулу закона Ома:

I (ток) = U (напряжение) / R (сопротивление).

На первой части рисунка показан последовательный проводник. Одинаковый ток можно измерить в любом разрыве с помощью мультиметра. Но даже без экспериментов понятно, что такой результат обеспечен единством пути его прохождения, который создан без разветвлений. Однако при установке разных резисторов (R1≠R2≠R3) напряжение на отдельных элементах отличается (U1≠U2≠U3). Суммарная величина будет равна потенциалу на клеммах источника питания (Uип = U1 + U2 + U3). Аналогичным образом вычисляют суммарное сопротивление:

Rобщ = R1 + R2 + R3.

Следующий пример – параллельное подключение. Здесь каждый ток проходит после разветвления по своему пути (ветке). По предыдущему алгоритму рассуждений несложно установить соответствующие зависимости:

если R1≠R2≠R3, то I1≠I2≠I3;
Iип = I1 + I2 + I3;

Если использовано параллельное соединение, формула для напряжений трансформируется в равенство:

Uип = U1 = U2 = U3.

К сведению. Другие виды соединений – это комбинации представленных вариантов. На отдельных участках цепи действительны рассмотренные выше правила.

Параллельное соединение сопротивлений

При параллельном подключении все сопротивления подключаются началами к одной точке источника питания, а концами к другой. Далеко ходить не будем, и посмотрим вокруг себя. Фен, утюг, стиральная машинка, тостер, микроволновка и любой другой электрический прибор имеют вилку с двумя рабочими концами и одним защитным (заземлением). Напряжение в розетке это наш источник питания. Сколько бы электроприборов мы не включили в сеть – мы их все включаем параллельно к одному источнику питания. Давайте нарисуем схему, чтобы стало более понятно.

Сколько бы эту схему не добавилось потребителей – ровным счётом ничего не меняется. Один конец электроприбора подключается к нулевой шине, а второй к фазе. Теперь несколько преобразуем схему:

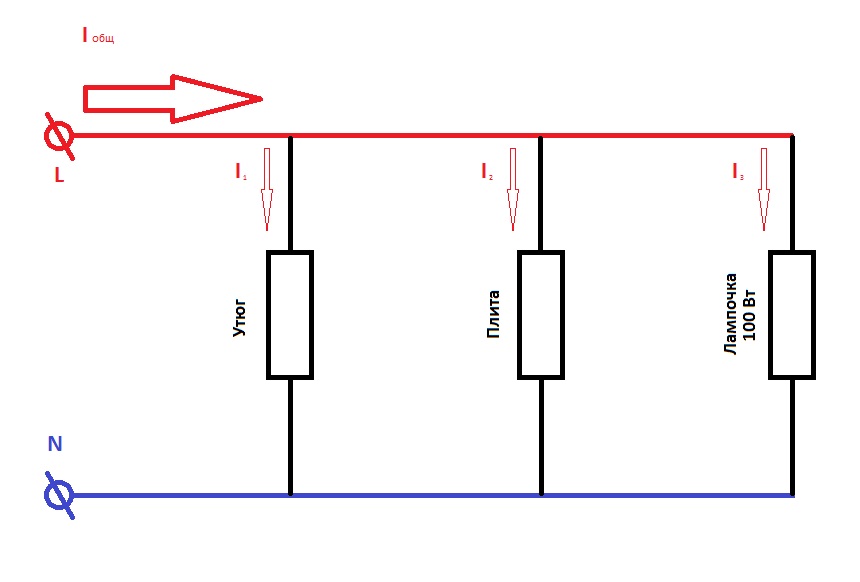

Теперь перед нами три сопротивления:

Утюг 2,2 кВт – R1 (22 Ом);

Плита 3,5 кВт – R2 (14 Ом);

Лампочка 100 Вт – R3 (484 Ом).

Таковы реальные значения сопротивления этих потребителей электрическому току. Включаем по очереди наши потребители в сеть, и что происходит со счетчиком? Правильно, он начинает быстрее считать деньги в нашем кошельке. Теперь вспоминаем закон Ома, который гласит, что сила тока обратно пропорциональна сопротивлению и понимаем, что чем меньше сопротивление, тем выше сила тока. А чтобы еще проще было понять, что происходит, представьте себе концертный зал с тремя разными по габаритам выходами и толпой людей. Чем больше по габаритам открывается дверь, тем больше человек одновременно могут через нее пройти, а чем больше откроется дверей, тем больше это увеличит пропускную способность. Ну а теперь перейдём к формулам.

К каждому сопротивлению приложено одно и то же напряжение – 220 вольт.

Из схемы и из практики видим, что токи складываются в один общий, следовательно, получаем следующее уравнение:

Если внимательно присмотритесь к уравнению, то заметите, что верхняя часть уравнения у нас неизменна и её можно принять за единицу, получив следующую формулу:

Ещё есть частная формула для расчёта двух параллельно соединенных сопротивлений:

Ну и давайте на практике сделаем расчёт.

И получим общее сопротивление 8,407 Ом.

В предыдущей статье я рассматривал баланс мощности и давайте его проверим.

Мощность цепи будет:

Считаем наши мощности: 2000+3500+100=5600, что почти равно 5757, такая большая погрешность обусловлена тем, что я округлил значения сопротивлений до целых чисел.

Какие можно сделать выводы. Как видите, общее сопротивление (его ещё называют эквивалентным) всегда будет меньше, чем самое малое сопротивление цепи. В нашем случае это плита с сопротивлением 14 Ом и эквивалентное 8,4 Ом. Оно и понятно. Помните пример с дверями в концертном зале? Сопротивление можно назвать пропускной способностью. Так вот общее количество выходящих людей (электронов) из зала будет в сумме больше, чем пропускная способность каждой отдельно взятой двери. То есть, количество тока увеличивается. Другими словами, для тока каждое из сопротивлений будет еще одной дверью, через которые он может протекать.

Как рассчитать сложные схемы соединения резисторов

Более сложные соединения резисторов могут быть рассчитаны путем систематической группировки резисторов. На рисунке ниже необходимо посчитать общее сопротивление цепи, состоящей из трех резисторов:

Для простоты расчета, сначала сгруппируем резисторы по параллельному и последовательному типу соединения.
Резисторы R2 и R3 соединены последовательно (группа 2). Они в свою очередь соединены параллельно с резистором R1 (группа 1).

Последовательное соединение резисторов группы 2 вычисляется как сумма сопротивлений R2 и R3:

В результате мы упрощаем схему в виде двух параллельных резисторов. Теперь общее сопротивление всей схемы можно посчитать следующим образом:

Расчет более сложных соединений резисторов можно выполнить используя законы Кирхгофа.

Как рассчитать сложные схемы соединения резисторов

Сложные схемы рассчитываются путем группировки по параллельному и последовательному способу соединения.

Перед нами сложная схема – задача рассчитать общее сопротивление:

R₂, R₃, R₄ объединим в последовательную группу – применим формулу R_2,3,4 = R₂+R₃+_R4.
R₅ и R_2,3,4 – параллельно соединенные резисторы, рассчитаем R_5,2,3,4 = 1/ (1/R₅+1/R_2,3,4).
R_5,2,3,4, R₁, R₆ опять объединяем в последовательную группу – суммируя величины, получаем Rобщ = R_5,2,3,4+R₁+R₆.

Для больших схем существуют специальные методы, облегчающие расчет. Один из таких методов – эквивалентное преобразование «треугольника» в «звезду». Такая система расчета применяется в том случае, когда невозможно по схеме определить последовательное или параллельное подключение резисторов.

Преобразование «звезда-треугольник»

Для соединения резистивных элементов, кроме вышеописанных способов, существует несколько других видов соединения:

«звезда» – соединение трех ветвей с одним общим узлом;
«треугольник» – соединение ветвей схемы в виде треугольника, сторонами которого служат ветви, вершины представляют узлы.

Эквивалентность замены предполагает стабильность токов, входящих в каждый узел, при одинаковых напряжения между одноименными узлами «треугольника» и «звезды».

Сопротивление резистора луча «звезды» равно произведению сопротивлений резисторов прилегающих сторон «треугольника», деленному на сумму сопротивлений резисторов трех сторон «треугольника».

Сопротивление резисторов сторон «треугольника» равно сумме произведения сопротивлений резисторов двух прилегающих лучей «звезды», деленного на сопротивление третьего луча.

О разнице подключения звезда и треугольник читайте здесь.

Параллельное соединение

Последовательное и параллельное соединение аккумуляторов

Параллельное соединение проводников предполагает объединение связываемых сетью приборов посредством двух узловых соединений. В этом случае токовая сила на участке, не принадлежащем разветвлению, равна сумме значений этого параметра для каждого из параллельно подключенных кабелей. Значение напряжения, напротив, одинаковое для любого из элементов соединения:

U = U1 = U2 =…=Un.

Схема параллельного соединения

Резисторы

Когда эти элементы соединены параллельно, значения сопротивлений находятся в таком отношении между собой, что общая проводимость (параметр, обратно пропорциональный сопротивлению, то есть равный 1/R) равна сумме проводимостей всех резисторных элементов:

1/R = 1/R1 + 1/R2 + … + 1/Rn.

Катушка индуктивности

Общая индуктивность и показатели для каждой из подсоединенных дросселей находятся в таком соотношении:

1/L = 1/L1 + 1/L2 + … + 1/Ln.

Общая емкость в данном случае будет равной суммированным показателям отдельных приборов:

C = C1 +C2 +…+ Cn.

Мемристоры

При параллельном включении нескольких мемристоров в сеть соотношение их основных характеристик выражается такой формулой:

M = (M1-1 + M2-1 +…+ Mn-1)-1

Выключатели

В случае параллельного подключения нескольких таких устройств цепочка считается замкнутой, когда в этом положении находится хотя бы один переключатель.

Пример №1

При разработке устройства, возникла необходимость установить резистор с сопротивлением 8 Ом. Если мы просмотрим весь номинальный ряд стандартных значений резисторов, то мы увидим, что резистора с сопротивлением в 8 Ом в нем нет.

Выходом из данной ситуации будет использование двух параллельно соединенных резисторов. Эквивалентное значение сопротивления для двух резисторов соединенных параллельно рассчитывается следующим образом:

Данное уравнение показывает, что если R1 равен R2, то сопротивление R составляет половину сопротивления одного из двух резисторов. При R = 8 Ом, R1 и R2 должны, следовательно, иметь значение 2 × 8 = 16 Ом. Теперь проведем проверку, рассчитав общее сопротивление двух резисторов:

Таким образом, мы получили необходимое сопротивление 8 Ом, соединив параллельно два резистора по 16 Ом.

Какая мощность тока при последовательном и параллельном соединении

Определение мощности отдельного резистивного элемента производится по формуле

P = U²/R или P = I²R , которую можно вывести из формулы расчета мощности электрической цепи P = UI по закону Ома.

Мощность при параллельном соединении

Рассчитав сопротивление каждого элемента в отдельности, считаем мощность каждого по формуле P = I²R, где

R – не номинальное сопротивление резистивного элемента, а рассчитанное для данной цепи;
I – сила тока в цепи.

При параллельном соединении через меньший резистор протекает больший ток – мощность рассеивания на этом резистивном элементе будет больше, чем на остальных.

Мощность при последовательном соединении

Вычислив сопротивление каждого резистивного элемента по отдельности, рассчитываем мощность каждого по формуле P = U²/R, где

R – рассчитанное нами сопротивление для определенной схемы;
U – падение напряжения на данном резистивном элементе.

Пример №1

Данное уравнение показывает, что если R1 равен R2, то сопротивление R составляет половину сопротивления одного из двух резисторов. При R = 8 Ом, R1 и R2 должны, следовательно, иметь значение 2 × 8 = 16 Ом.
Теперь проведем проверку, рассчитав общее сопротивление двух резисторов:

Таким образом, мы получили необходимое сопротивление 8 Ом, соединив параллельно два резистора по 16 Ом.

Примеры использования

Последовательная схема применяется для соединения компонентов квартирного звонка, карманного фонаря (выключатель, лампа и батарея) и других устройств, в которых необходимо обеспечить активизацию при нажатии кнопки. На ней также построены елочные гирлянды.

Подключение светодиода через резистор и его расчет

Примерами параллельного соединения могут служить люстры и осветительные приборы в квартире. Если в этом случае воспользоваться последовательным вариантом, при включении любой лампы будут включаться и прочие, что совершенно не входит в цели монтажа. Кроме того, в этом случае цепь перестанет работать при неисправности одного из устройств. Подключая лампы параллельно, можно оснастить каждое разветвление собственным выключателем, тогда им можно будет управлять, не затрагивая других элементов.

Важно! В ПУЭ указывается, что силовые нагрузки можно соединять параллельно в том случае, если провод питания может выдержать суммарную нагрузку одновременно работающих устройств. Когда розетки будут установлены, от каждой из них к распредкоробке протягивают прямой провод
