Где применяется провод пугв и его технические характеристики

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики, а приобрести у https://elektroprof.ru/.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

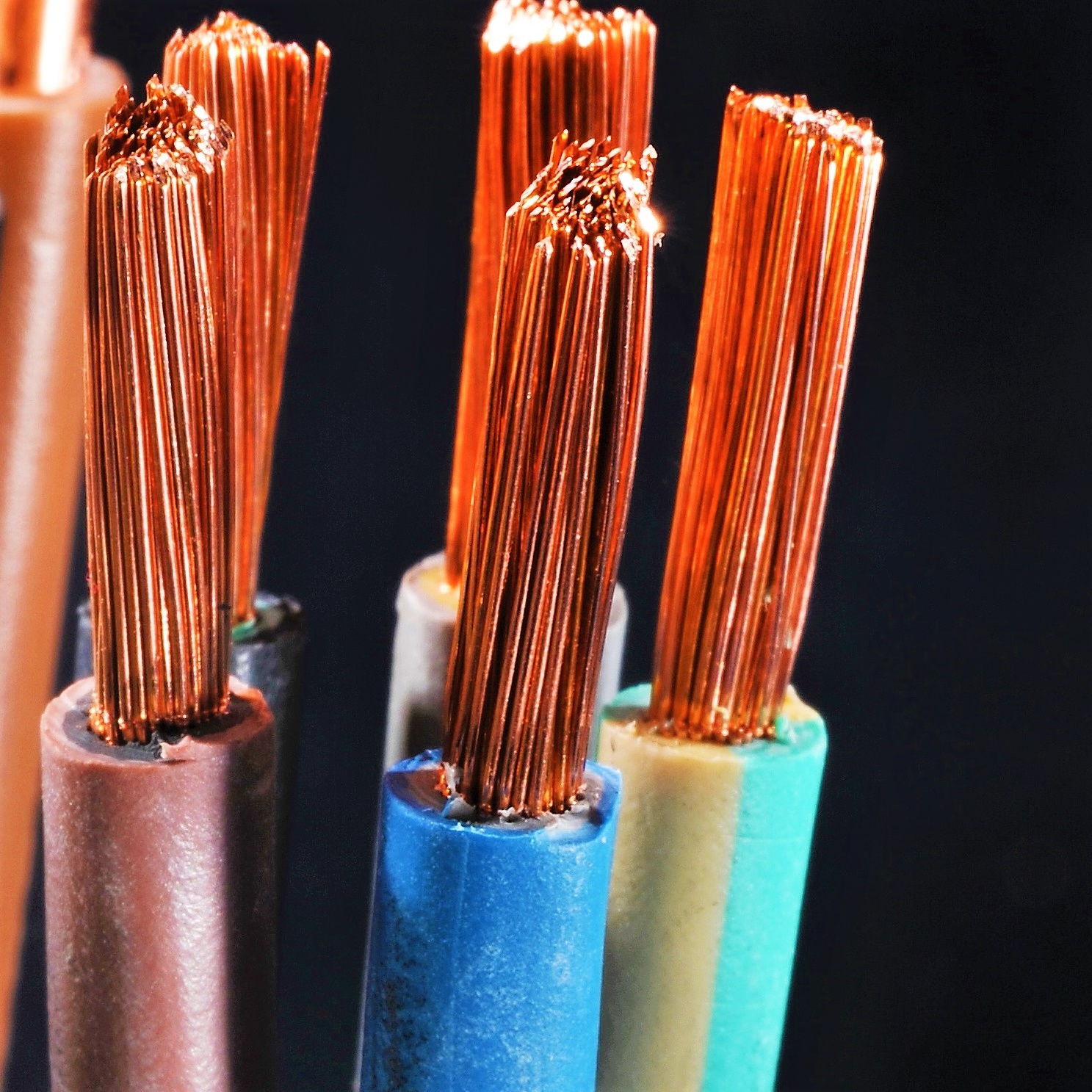

Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.

Использование ПВ3 в щитке автоматики вентиляционной установки

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже. Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость

При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.

Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

1. Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
2. Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
3. Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
4. Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
5. Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
6. Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
7. В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета

Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

Технические характеристики

Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:

• Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода.Рис. 4: радиус изгиба
• Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
• Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
• Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
• Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
• Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
• Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.

Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.

Номинальное сечение (мм2)	Минимальное число проволок в жиле (шт)	Наружный диаметр провода (мм)	Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С. (МОм/км)
0,5	7	2,0	39,6
0,75	7	2,2	25,5
1,0	7	2,3	21,8
1,5	7	2,8	14,0
2,0	15	3,1	9,97
2,5	19	3,5	8,05
4,0	19	4	4,89
6,0	19	4,6	3,11
10	49	6,3	2,0
16	49	7,5	1,21
25	77	9,9	0,809
35	105	10,9	0,551
50	144	13,3	0,394
70	210	15,5	0,277
95	285	17,6	0,203
120	360	19,5	0,162
150	444	21,2	0,129
185	555	23,8	0,104
240	760	27,1	0,0808

Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить. Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.

Проверка при покупке

Кабель ПВ-3 рекомендуется очень тщательно проверять перед покупкой, так как рынок наводнен большим количеством подделок, отличающихся в лучшем случае заниженным сечением, в худшем — полным несоответствием заявленным требованиям, в первую очередь, по безопасности.

1. Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, сделанный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет для себя сам.
2. На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полуметра).
3. Проверять сечение взятым с собой штангенциркулем.
4. Потребовать у продавца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.

Кроме того, периодически во время эксплуатации кабель должен проходить «ходовые испытания».

Описание характеристик

Провод РКГМ

Удельное сопротивление провода и вес зависят от поперечного сечения и количества проводков в жилах провода. Некоторые параметры отображены в таблице, для распространенных видов проводов ПуГВ характеристики следующие.

Таблица сопротивлений

Существуют классы характеристик.

Электрические характеристики провода

Основной электрической характеристикой провода является его удельное сопротивление. Некоторые его значения указаны в таблице выше, но его также можно определить экспериментально: измерить сопротивление бухты провода омметром с низкой погрешностью и разделить результат показаний на его длину. Или рассчитать по формуле, зная площадь поперечного сечения жил:

R=ρ×ι/S,

где:

• R – сопротивление проводника,
• ρ – удельное сопротивление для меди 0,01724…0,018,
• ι – длина проводника,
• S – площадь поперечного сечения.

Для вычисления площади используют формулу:

S= nπr,

где:

• n – количество проводков в жиле,
• π= 3,14159,
• r – диаметр отдельного проводника.

Для более точного определения последнего (r) наматывают проволоку плотно на стержень и измеряют общую длину, затем делят на количество витков. Существуют специальные электронные приборы для точного измерения площади или диаметра провода.

Удельное сопротивление

Существует также такой параметр, как номинально допустимое напряжение изоляции: для ПуГВ – 450 В переменного тока, 1 кВ постоянного, рекомендуемая базисная частота – 0,45 кГц.

Механические характеристики провода

Провода пугв имеют технические характеристики:

• диапазон температур – от -50ᵒС до +65ᵒС;
• максимальная температура жилы – +70ᵒС;
• верхний предел температуры короткого замыкания (не более 4 сек.) –+160ᵒС;
• монтаж проводки должен быть проведен при температуре не ниже -15ᵒС;
• относительная влажность среды эксплуатации – 100% (при температуре не более +35ᵒС);
• изоляционный материал устойчив к грибковой плесени.

Массогабаритные параметры провода ПуГВ

В таблице сопротивлений указаны некоторые значения массы для 1 км провода ПуГВ. На практике значения таблицы могут несколько отличаться, в зависимости от производителя и качества металла.

Токи нагрузки провода ПуГВ

ГОСТом не регламентируются токи нагрузки, поэтому нужно ориентироваться на нормы для одиночных проводов, установленные в ПУЭ. Некоторые значения приведены в таблице.

Зависимость токов нагрузки от площади

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

1. синий, голубой – нейтральный/ноль
2. желтый, желтый с зелеными полосками – заземление/земля
3. черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

1. максимальная длина – в зависимости от назначения, ограничивается 100м
2. сопротивление изолирующего слоя – 2,25 – 13 к.Ом/км
3. материал жил – медь
4. температура установки – -15гр.С
5. рабочая темпер. – -50 – +35гр.С
6. минимальный срок службы – 15 лет. Фактический до 50 лет.
7. Относительное удлинение – до 50%
8. Термостойкость – до 150гр.С (краткосрочно)
9. Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²)	Кол-во проволок (шт)	Наружный диаметр(мм)	Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более	Справочная масса/вес 1км провода, (кг)	Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5	7	2,1	39,5	8	13
1х0,75	7	2,3	25,6	11	11
1х1,0	7	2,5	21,7	14	10
1х1,5	7	3,1	14,1	21	10
1х2,5	19	3,7	8,01	34	9
1х4,0	19	4,3	4,8	49	7
1х6,0	19	4,7	3,1	70	6
1х10	49	6,5	2	116	5,6
1х16	49	8,1	1,2	182	4,6
1х25	65	10,5	0,81	272	4,4
1х35	105	11,4	0,55	365	3,8
1х50	144	13,3	0,4	540	3,7
1х70	210	15	0,28	706	3,2
1х95	285	18,1	0,21	1004	2,9
1х120	360	19,5	0,163	1245	2,7
1х150	444	21,2	0,128	1410	2,4
1х185	555	23,8	0,105	1650	2,25

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм²	Диаметр жилы, мм	Мощность/сила тока (кВт/А, ампер)
0,5	0,79	2,2/10
0,75	0,97	2,86/13
1	1,13	3,3/15
1,5	1,38	4,4/20
2,5	1,78	5,94/27
4	2,25	7,92/36
6	2,76	10,12/46
10	3,57	15,4/70
16	4,51	19,8/90
25	5,64	27,5/125
35	6,67	33/150
50	7,98	41,8/190
70	9,44	52,8/240
95	11	63,8/290
120	12,36	74,8/340
150	14,2	85,6/390
185	15,34	93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей  (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Таблица 1

Марка провода	Наименование провода	Преимущественная область применения
АПВ	Провод с алюминиевой или алюмомедной жилой ограниченной гибкости (для сечений до 16 мм2вкл. — однопроволоч-ная) с поливинилхлоридной изоляцией	Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др. для монтажа электрических цепей
ПВ1	Провод с медной жилой ограниченной гибкости (для сечений до 10 мм2вкл. — однопро-волочная) с поливинилхлоридной изоляцией	То же
ПВ2	Провод с медной жилой нормальной гибкости с поливи-нилхлоридной изоляцией	Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВЗ	Провод с медной жилой повышенной гибкости, с поливи-нилхлоридной изоляцией	То же
ПВ4	Провод с медной жилой высокой гибкости с поливинил-хлоридной изоляцией	Для монтажа участков электрических цепей, где возможны частые изгибы проводов
АППВ	Провод с алюминиевыми или алюмомедными жилами ограниченной гибкости (для сечений до 16 мм2вкл. — однопро-волочными) с поливинилхло-ридной изоляцией, плоский, с разделительным основанием	Для стационарного монтажа
ППВ	Провод с медными жилами ограниченной гибкости (для сечений до 10 мм2вкл.-однопро-волочными) с поливинилхло-ридной изоляцией, плоский, с разделительным основанием	То же

Примеры условных обозначений проводов: марки ПВ1 с жилой сечением 2,5 мм2, натурального, белого или серого цвета:

Провод ПВ1 2,5 Б ГОСТ 6323-79; марки АППВ с двумя жилами сечением 2,5 мм2: Провод АППВ 2×2,5 ГОСТ 6323-79; Марки ПВЗ с жилой сечением 2,5 мм2, переходного или смешанного цветов, холодостойкого исполнения: Провод ПВЗ-ХЛ 2,5 БЦ ГОСТ 6323-79.

Способы применения

Это одножильный кабель с изоляционным материалом из ПВХ пластика, с отсутствующей оболочкой. Проводник являет собой отожженные прутики проволок из меди (минимум 7 штук) разной степени лужения. Его применяют в помещениях закрытого типа при стационарной укладке. Допустимо применение под крытым навесом при условии отсутствия прямого попадания солнечных лучей. Для ПУГВ неприемлемы также осадки. Закрытый способ его прокладки предусматривает возможность монтажа под штукатуркой, в кирпичной кладке или бетоне. Расшифровка аббревиатуры этого кабеля следующая:

П — обозначает провод,

У — обозначает, что провод установочный,

Г — обозначает, что провод гибкий,

В — обозначает, что изоляционный материал из ПВХ пластика.

Этот тип кабелей широко используется при обустройстве механизмов и станков, различной электроаппаратуры, силовых шкафов на обозначенное переменное напряжение до 450/750В с допустимой частотой до 400 Гц. Применимо использование с напряжением постоянного тока до 1000 В.

По своим конструктивным особенностям, техническим и эксплуатационным оценкам ПУГВ отвечает условиям международных стандартов. Обладая высоким уровнем гибкости, он укладывается в коробах, стальных трубах, лотках.

При одиночной укладке он препятствует горению. Период его эксплуатации — минимум 20 лет. Поэтому ГОСТ предъявляет к такой продукции довольно строгие требования по механическим, электрическим и конструкционным параметрам. Срок службы ПУГВ исчисляется со времени даты изготовления.

Размер сечения этого провода — от 0,5 до 95 мм2. Изоляционный материал плотно прилегает к проводнику. Снимается он без повреждений. Недопустимы трещины, инородные включения, вмятины, наплывы, пузыри на изоляции меняющие ее толщину.

Что значит маркировка

Здесь все просто:

1. Первая литера в буквенно-цифровом индексе — это обозначение основного типа. «П» — провод.
2. Вторая литера указывает на то, что у провода есть изоляция (так как существуют и «голые» провода), и обозначает ее тип. «В» — винил. Сейчас в качестве диэлектрической оболочки для этого и других проводов применяется поливинилхлоридный пластикат со специфическими добавками, придающими ему дополнительные свойства — устойчивость к истиранию, огнестойкость, неприятный «химический» запах (чтобы провод не грызли мыши и крысы), и тому подобное.
3. Цифра 3 означает класс гибкости. Всего существует (по старому стандарту) 6 классов гибкости. Чем больше число, тем провод гибче. В этом и заключается разница между ПВ-1 и ПВ-3 — первый значительно менее гибок.

Современная аббревиатура расшифровывается иначе:

• Пу — провод установочный;
• Г — гибкий;
• В — в состав изоляции входит винил.

Последней идет цифра, обозначающая сечение провода. Минимальное сечение — 0.5 мм.

Провод установочный типа ПВ 3 может иметь любой цвет, но в современных реалиях его, как правило, выпускают в желто—зеленой изоляции. Дело в том, что данным проводником чаще всего подключается «земля» в различных электрических установках. Тем не менее цвет оболочки может быть любым — черным, серым, синим и даже красным.

Это интересно: Лучшие производители кабеля в России: рейтинг 2017 года

Расшифровка названия и номенклатура проводов ПВ1

Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.

Расшифровка названия проводов ПВ1

Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.

Расшифровка проводов ПВ 1

Итак:

• Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
• Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
• Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.

Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.

То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.

Номенклатура проводов ПВ1

Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.

Зависимость сечения провода и его массы

Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.

Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:

Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.

Провода ПВ 1 сечением до 10 мм2

• Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
• А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.

Провод ПВ1 16

Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.

Диаметр отдельных проволок для проводов различного сечения

Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.

Толщина изоляции провода в зависимости от сечения

Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.

Окраска проводов ПВ 1

В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.

Производители провода ПУГВ

Рынок кабельной продукции представлен довольно широким ассортиментом, но это не означает, что продукция имеет высокую гарантию качества. Многие компании не соблюдают ГОСТы. Можно выделить три основных предприятия, где производится качественный кабель, который зарекомендовал себя на этом рынке с положительной стороны:

Кавказкабель.

АО Кабельный — входит в десятку крупнейших заводов России по производству кабелей. Это современное и высокомеханизированное предприятие, оснащенное передовым оборудованием. Завод производит около 800 различных наименований: кабели управления, контрольные, для погружных электронасосов, сигнально-блокировочные, телефонные для сельской и городской связи, кабели силовые с пластмассовой изоляцией, установочные и осветительные провода и т. д.

С ними сотрудничают такие , ОАО «РЖД» и много других крупнейших учреждений страны.

Энергокабель.

Кабельный расположен в г. Электроугли Московской области. Создан по проекту Всероссийской НИИ кабельной промышленности и института Министерства РФ по атомной энергии. Это мощное и современное предприятие, которое успешно конкурирует с лучшими производителями России и ближнего зарубежья. Завод использует современные технологии и оборудования многих известных зарубежных компаний и зарекомендовал себя как предприятие, выпускающую качественное оборудование по приемлемым ценам. Благодаря своим мощностям, компания всегда в срок выполняет заказы и может доставлять продукцию во все регионы России.

Камкабель.

«Камкабель» один из основных отечественных потребителей алюминия и меди. Темпы роста объёмов предприятия значительно превышают средние показатели других компаний. На протяжении последних лет «Камский кабель» занимает ведущую позицию по переработке меди и алюминия среди производителей кабельной продукции. «Камкабель» уверенно занимает лидирующую позицию среди других кабельных заводов России и стран СНГ по объему выпускаемой продукции. Мощная испытательная база и современное технологическое оборудование «Камкабель» обеспечивают производство надёжных и качественных кабелей с различными видами изоляции.

Провод ПуГВ применяется для решения разнообразных задач как на производстве, так и в быту. Он имеет хорошие электрические свойства, приемлемую цену и отличную гибкость.

ПВ-1 – основные характеристики

Температурный диапазон (ºС):

• Эксплуатационный: от -50 до +75;
• монтажный – до -15, не ниже;
• предельного (кратковременного) нагрева – +70.

Допустимые напряжения сети (В):

• постоянное – до 750;
• переменное – до 1 000.

Влажность среды (%) – не выше 98 (при t0 = +35).

Радиус изгиба (допустимый) – 10 D.

Параметры жилы:

• количество – 1;
• сечение (мм²) – от 0,12 до 300.
• электрическое сопротивление (Мом/км) – не менее 1.

Горение в канале (при любом типе монтажа) не распространяется.

Провод ПВ-1 способен переносить длительные механические и вибрационные нагрузки.

Линейное расширение – минимальное.

Длина строительная (м) – от 20 и более. Как правило, ПВ-1 продается бухтами по 100 метров.

Сроки пригодности (в годах):

• гарантированный производителем – не менее 2;
• эксплуатационный – до 15 (или наработка в 10 000 часов).

Условия эксплуатации и монтажа провода ПуГВ:

Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997. Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже. Класс пожарной опасности по ГОСТ Р 53315-2009 — О1.8.2.5.4 Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69 Требования стойкости к внешним воздействующим факторам: — провода стойки к воздействию повышенной температуры окружающей среды до 65°С — провода стойки к воздействию пониженной температуры окружающей среды до -50°С — провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С; Монтаж проводов производится при температуре не ниже -15°С Радиус изгиба при монтаже– не менее 5 Dн Длительно допустимая температура нагрева жил при эксплуатации, не более +700С Срок службы провода ПуГВ не менее 20 лет при соблюдении потребителем требований по транспортированию, хранению, монтажу и эксплуатации

Как правильно подобрать кабель ПВ-1

Перед покупкой необходимо опираться на условия использования и разрешенные нагрузки в процессе передачи энергии. Если используются проводники имеют меньшее сечение, чем необходимо, то может случиться перегрев. Из-за этого внешняя оболочка расплавится, и провод выйдет из строя. Приобретая кабельную продукцию, необходимо визуально ее осмотреть и проверить наличие повреждений на изоляции.

Вам это будет интересно Выбор акустического кабеля

Такой же осмотр необходимо провести после перевозки кабеля или сразу перед установкой. Можно это выполнить способом прозвонки провода.

Также, перед покупкой необходимо запросить сертификат соответствия. В нем должен быть прописан сам завод, длина кабеля и дата его производства, печать о прохождении испытаний. Правильная кабельная продукция изготавливается по ГОСТам.

Процесс прокладки в штробе

При проверке сертификата, необходимо обратить внимание на название предприятия-изготовителя, которое должно быть написано полностью, а также дату срока годности документа

Важно! Желательно, выбирать качественные фабрики, которые существуют более 10 лет на рынке. Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Важно! Желательно, выбирать качественные фабрики, которые существуют более 10 лет на рынке. Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Какие бывают ошибки при прокладке

Многие люди, при прокладке изделия в стене, пренебрегают использованием гофры. Поскольку кабель не устойчив к возгораниям, то при пожаре огонь может перекинуться на него. Гофра защитит проводник от огня или механических повреждений.

Также, ошибки заключаются в неправильном подборе сечения провода. Если оно недостаточно для сети, то кабель перегреется, и случится короткое замыкание. Чтобы правильно подобрать сечение провода, нужно рассчитать нагрузку всех приборов, которые будут подключены к сети. Сделать это можно при помощи мультиметра или посчитать мощность каждого прибора, а затем суммировать эти величины.

Результат соприкосновения меди и алюминия

Если используется смешанный тип жил (медь и алюминий), то нельзя допускать их соприкосновение, потому что через короткий промежуток времени они окислятся и подключенные к ним приборы выйдут из строя, а в точке соприкосновения произойдет возгорание.

Провод ПВ-3

1. Медная однопроволочная или многопроволочная жила круглой формы класса 3,4 или 5 по ГОСТ 22483.

2. Изоляция из ПВХ пластиката.

Область применения ПВ3 (ПВ 3):

Провода ПВ3 (ПВ 3) применяются для электрических установок при стационарной прокладке в осветленных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U = 450/750 V) частотой 400 Гц или постоянное напряжение до 1 000 Вольт.

Провода ПВ3 изготавливаются для эксплуатации в районах с умеренным, холодным (ПВ-ХЛ), тропическим и морским климатом, в том числе для судов неограниченного района плавания. Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции. Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры). Провода марки ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов.

Технические характеристики ПВ3 :
Влажность воздуха при 35°	100
Гарантийный срок эксплуатации	24
Испытательное переменное напряжение 50 Гц в течении 15 мин. после пребывания в воде 24ч.	2500
Максимальная рабочая температура жилы	70°
Монтаж при температуре (не ниже )	-15°
Номинальное напряжение U0/U	450/750
Радиус изгиба кабелей (наружных диаметров)	10
Строительная длина (не менее )	100
Температура окружающей среды (верхний предел )	+35°
Температура окружающей среды (нижний предел )	-50°
Электрическое сопротивление изоляции (не менее )	1.0
Срок службы проводов	не менее 15 лет

Сечение (кв. мм)	Рачетная масса (кг/км)	Расчетный наружный диаметр (мм)	Максимальный наружный диаметр (мм)
ПВ3 0.5	8.4	2.1	2.6
ПВ3 0.75	11.5	2.4	2.8
ПВ3 1	13.9	2.5	3.0
ПВ3 1.5	20.3	3.0	3.4
ПВ3 2.5	31.9	3.7	4.2
ПВ3 4	47.7	4.2	4.8
ПВ3 6	66.3	4.8	6.3
ПВ3 10	113.2	6.2	7.6

Сечение (кв. мм)	Рачетная масса (кг/км)	Расчетный наружный диаметр (мм)	Максимальный наружный диаметр (мм)
ПВ3 13	168	—	8.8
ПВ3 25	249	—	11.0
ПВ3 35	348	—	12.5
ПВ3 50	495	—	14.5
ПВ3 70	675	—	17.0
ПВ3 95	913	—	19.0
