Разновидности указателей напряжения

(стационарный указатель напряжения, устройство индикации напряжения)

Индикатор высокого напряжения ИВНБ-10 предназначен для
определения наличия высокого напряжения 6-10 кВ, 50 Гц, 3 фазы на токоведущих частях
электроустановок, в том числе, комплектных распределительных устройств (КРУ, КРУН, КСО).
Индикатор состоит из высоковольтных датчиков напряжения емкостного типа, блоков индикации и
соединительных проводов на каждую фазу. Датчики и блоки индикации устанавливаются
стационарно, причем датчик не контактирует с токоведущими частями.

Индикатор поставляется в трехфазном исполнении. О наличии высокого
напряжения свидетельствует свечение световых элементов на блоках индикации.

Индикатор может поставляться по выбору с одним из двух типов элементов
индикации: газораздрядными или светодиодными лампами.

Индикаторы поставляются с лампами красного цвета, но по заказу могут быть трех цветов (желтая, зеленая и красная (ЖЗК)).

Для работы индикатора высокого напряжения не требуется источников питания.
Он прост в монтаже, не требует обслуживания и надежен в работе.

Применение индикатора позволяет повысить безопасность и удобство работы
обслуживающего персонала.

Указания по эксплуатации указателя УВНУ-10СЗ ИП

Указатель высокого напряжения УВНУ — 10СЗ ИП и трубка фазировки состоят из 2-х основных частей: рабочей и изолирующей части с рукояткой. Соединение звеньев между собой осуществляется навинчиванием. Безопасность при работе с указателем и трубкой фазировки обеспечивается кольцеобразным упором на корпусе.

Перед применением следует:

Произвести наружный осмотр указателя и трубки фазировки, при котором следует обратить внимание на отсутствие трещин, отслоений и других дефектов. При наличии влаги и загрязнений удалить их салфеткой

В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо

При наличии влаги и загрязнений удалить их салфеткой. В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо.

Перед использованием указателя необходимо убедиться в его исправности

Для этого необходимо, прикасаясь одной рукой (без перчатки) к щупу (крюку), другой нажать на кнопку на торце рабочей части указателя. Прерывистое свечение и звучание указателя свидетельствуют о его исправности.

Если сопротивление кожи велико и самопроверка не срабатывает, необходимо увлажнить пальцы.

При низких температурах (ниже -25°С), в случае несрабатывания самопроверки, рекомендуется указатель проверить как индикатор напряжения на установке, заведомо находящейся под напряжением или при помощи специального устройства для проверки указателей напряжения (УПУН).

При использовании указателя в качестве индикатора напряжения от 100 до 1000 В необходимо, прикасаясь рукой к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу. Появление прерывистых светозвуковых сигналов указывает, что токоведущая часть находится под напряжением.

Пофазное определение наличия напряжения осуществляется контактным способом.

Оператору необходимо совершить подъем на опору, либо определить наличие напряжения касанием токоведущей части с земли, если имеется оперативная изолирующая штанга ШО — 10 — 4 — 6,6, длиной 6,6м; при этом рабочая часть указателя закрепляется на резьбу оперативной головки штанги.

При касании щупом (крюком) указателя токоведущей части, находящейся под напряжением, одновременно появляются яркие красные вспышки с частым прерывистым мощным звуковым сигналом.

Для определения наличия наведенного напряжения на обесточенной и заземленной эл. установке, необходимо сначала проверить наличие напряжения указателем.

Убедившись в отсутствии напряжения, необходимо повторно проверить наличие наведенного напряжения ниже пороговых (1,5 кВ). Для этого необходимо отделить рабочую часть указателя от изолирующей, прикасаясь рукой (без перчатки) к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу.

Наличие индикации и звукового сигнала свидетельствует о том, что токоведущая часть находится под наведенным напряжением.

При использовании указателя с трубкой фазировки необходимо соединить указатель с трубкой фазировки проводом, имеющимся в комплекте поставки, а штырь шунтирующего провода ввести в отверстие, проделанное с боковой стороны рабочей части указателя.

Во избежание порчи указатель не следует подвергать ударам и толчкам.

Приборы для указания напряжения более 1000 Вольт

УВН применяются для установления отсутствия или наличия высоких напряжений (более 1кВ) на токопроводящих элементах установок, где планируется проведение ревизии или ремонта. Индикация показателей производится посредством неоновой (светодиодной) лампы, но в отличие от приборов, предназначенных до 1000 В, эти приспособления оснащены довольно внушительной изолирующей частью. Конструкцию, принцип работы и характеристики приборов рассмотрим подробнее.

Конструктивные особенности указателей ВН

Основными частями УВН являются: Рабочая (указательная) часть, состоящая из последовательно подключенных элементов:

-щуп контактный;

-неоновая лампочка;

-конденсатор.

Изолирующая часть, представляющая собой соединение:

-секции из диэлектрического материала

-втулки с резьбой (для крепления указательной части)

Рукоять с ограничительным кольцом.

Некоторые конструкции имеют смотровую прорезь, для наблюдения индикаторной лампочки, на некоторых предусмотрены колпаки — затенители. Большинство современных моделей оборудовано светозвуковой индикацией (УВНУ-10 СЗ ИП, УВНУ-35 СЗ ИП, УВНУ-110 СЗ ИП).

Также существуют бесконтактные устройства, способные подавать сигнал на расстоянии от проводника электроэнергии за счет действия электромагнитного поля (УВНУ-10), тем не менее, осуществить контакт с рабочей частью прибора – необходимо.

Размеры частей УВН, обеспечивающих безопасное проведение работ, приведены в таблице:

В отдельных моделях, рукоять может быть одним целым с изолятором, в этих случаях их общая длина должна соответствовать сумме значений из таблицы.

Порядок работы с применением УВН

Применению прибора должна предшествовать обязательная проверка его работоспособности. Она проводится путем кратковременного контакта с высоковольтной фазой, находящейся под нагрузкой на момент испытания (УВН-80, УВН-90). Однако в некоторых УВН применяется встроенная система самопроверки (УВНУ-2М/1, УВНУ-35 СЗ ИП). Для таких моделей контрольная проверка проводится иначе (смотри инструкцию по эксплуатации): чтобы проверить указатель, нужно нажать кнопку, расположенную на рабочей части устройства, звучание сигнала и включение красного индикатора указывает на исправность УВН.

Работа вблизи высоковольтных линий с указателями ВН, должна производиться только в резиновых перчатках, прошедших регулярную поверку. Держать инструмент разрешается не иначе как за рукоять. Коснувшись щупом токоведущего элемента, должна загореться неоновая лампа (красный светодиод) и сработать звуковой сигнал (если предусмотрен). Если этого не произошло, или мигает зеленый индикатор (в зависимости от модели) — напряжения нет. Но в этом случае контакт щупа с проводником должен удерживаться несколько секунд -5 – 6.

Если в момент работы, устройство подает вместо звукового сигнала писк, а свечение индикатора тусклое, значит необходимо заменить внутренний источник питания, многие модели предусматривают их присутствие (например, в УВНУ-110 СЗ ИП используются 2 литиевых батареи 6 В).

ОБЩИЕ СВЕДЕНИЯ

Вакуумные выключатели BB/TEL (далее — выключатели) предназначены для работы в комплектных распределительных устройствах (КРУ) и камерах стационарного одностороннего обслуживания (КСО) внутренней и наружной установки класса напряжения до 20 кВ трёхфазного переменного тока 50 Гц для систем с изолированной и заземлённой нейтралью.
В основе конструктивного решения выключателя лежит использование пофазных электромагнитных приводов с «магнитной защёлкой», механически связанных общим не несущим нагрузку, валом-синхронизатором. Параллельно соединённые катушки электромагнитных приводов фаз выключателя при выполнении команд подключаются к предварительно заряженным конденсаторам в блоках управления (далее БУ/TEL). Такая конструкция позволила достичь следующих отличительных особенностей по сравнению с традиционными вакуумными выключателями (ВВ) (см. табл. 2.1):

  1. высокий механический и коммутационный ресурс;
  2. малое энергопотребление по шинам оперативного напряжения (заряд и поддержание в параметрах конденсаторных ёмкостей «ВКЛ», «ОТКЛ»);
  3. малые габариты и вес;
  4. лёгкость и простота адаптации в любые типы КРУ, КСО;
  5. возможность использования в широком диапазоне питающего оперативного напряжения вторичных цепей;
  6. необслуживаемость на протяжении всего срока эксплуатации;
  7. низкая трудоёмкость производства и, как следствие, умеренная цена.

Для управления выключателями отделение устройств управления промышленной группы «Таврида Электрик» выпускает блоки управления серий BU/TEL, БУ/ТЕL.
Структура условного обозначения выключателей:

BB/TEL-X-X/X-XX-X

Выключатель вакуумный
   Наименование серии
      Номинальное напряжение, кВ
         Номинальный ток отключения, кА
            Номинальный ток, А
               Климатическое исполнение и категория размещения
                  Конструктивное исполнение по каталогу

Пример записи обозначения выключателя напряжением 10 кВ с номинальным током отключения 12,5 кА, номинальным током 630 А, климатического исполнения У2, конструктивного исполнения по каталогу:

Выключатель вакуумный

Долговечность вакуумно-люминесцентных индикаторов

Долговечность ВЛИ определяется сохранением работоспособности люминофора и долговечностью источника электронов — оксидного катода.

Старение люминофора проявляется в уменьшении яркости свечения экрана и в основном обусловлено деструкцией самого кристаллофосфора под воздействием электронной бомбардировки и накоплением на поверхности люминофора посторонних веществ, напыляемых или мигрирующих с других деталей индикатора (продукты испарения оксидного катода, остаточные жировые загрязнения и т. п.). Особенность НВК состоит в том, что после сравнительно быстрого начального спада яркости (примерно на 10…20%) на этапе первых нескольких сотен часов индикатора следует длительный этап — десятки тысяч часов, в течение которых яркость уже практически не изменяется. Считается, что эта закономерность является следствием особенности НВК-поверхностного взаимодействия люминофора с электронным потоком, не затрагивающим объемной структуры люминофора.

Срок службы (наработка) ВЛИ в значительной степени определяется долговечностью оксидного катода. Рабочая температура катода, соответствующая номинальному напряжению накала, выбирается так, чтобы обеспечить высокую долговечность катода. Отклонения температуры катода (напряжения накала) от оптимальной приводят к сокращению срока службы катода и индикатора. Повышение напряжения накала по сравнению с номинальным ускоряет процесс испарения эмиссионно-активного слоя (не говоря уже о возможном перегорании керна катода — нити накала), а понижение — ослабляет устойчивость катода к воздействию отравляющих оксидное покрытие факторов и также снижает срок службы индикатора. Катоды вакуумно-люминесцентных индикаторов работают в экстремальных условиях, поэтому напряжение накала в процессе эксплуатации индикатора должно поддерживаться равным номинальному. Допускается использовать индикаторы при напряжениях накала, отличающихся от номинального на ±10%, однако при этом наработка индикатора сокращается примерно на порядок. Особенно нежелательно чередование повышения и понижения напряжения накала. Напряжение накала вакуумно-люминесцентных индикаторов по величине составляет заметную долю напряжения запирания, напряжения сетки и анода. Поэтому при питании цепи накала индикатора постоянным током условия запирания и реальные значения напряжений анодов и сеток за счет падения напряжения на нити накала для отдельных разрядов могут существенно различаться, что, очевидно, нежелательно. Поэтому цепи накала ВЛИ рекомендуется питать переменным током синусоидальной или прямоугольной формы. По указанным причинам источники питания сеток и анодов рекомендуется подключать к средней точке соответствующей обмотки трансформатора накала. Если обмотка трансформатора не имеет вывода средней точки, применяется «искусственная» средняя точка, создаваемая делителем напряжения. Падение напряжения на резисторах делителя при прохождении по ним суммарного тока анодов и сеток приводит к уменьшению яркости свечения индикатора. При существенном уменьшении яркости напряжение питания следует увеличивать на значение падения напряжения на резисторах делителя.

Можно питать цепь накала ВЛИ постоянным током, если напряжение накала не превышает 5% напряжений анодов и сеток. В этом случае за общую точку источников питания принимается вывод накала, соединенный с отрицательным полюсом источника питания цепи накала.

При изготовлении табло из нескольких ВЛИ цепи накала следует соединять параллельно.

Требования к оборудованию

Для обеспечения безопасности и надежности срабатывания, подобные устройства обязательно сертифицируются. Требования государственного стандарта занимают не меньше страницы текста, выделим основные из них:

  • изоляционная оболочка прибора должна выдерживать напряжение, превышающее диапазон измерения;
  • однополюсный указатель изготавливается только в одном корпусе, при этом исключается необходимость работы двумя руками;
  • на одном конце указателя имеется щуп для контакта с проверяемым участком цепи, на противоположном — контактная площадка для касания пальцем оператора;
  • двухполюсный указатель напряжения должен состоять их двух корпусов с одинаковыми показателями защищенности, соединенными гибким изолированным кабелем длиной 1 метр;
  • открытый участок щупа не должен превышать длину, установленную для выбранного диапазона измерения;
  • световой и (или) звуковой индикатор наличия потенциала должен быть отчетливо различим в любых условиях измерения.

Стандарты безопасности единые для всей территории Российской Федерации. Никакой субъект, будь то Москва или любой областной центр не вправе смягчать требования к производству или применению подобного оборудования.

Рассмотрим работу основных типов указателей напряжения.

Общие требования к приборам

Все указатели оборудуются световыми сигналами. Если такой индикатор загорается, значит на проверяемом участке или между участками имеется напряжение. Чаще всего используются указатели напряжения до 1000В, которые могут быть одно- или двухполюсными.

Все типы указателей напряжения являются переносными универсальными приборами. С их помощью проверяются клеммы электроустановок, токоведущие части, а также токоведущие провода на наличие напряжения. Данное устройство имеется у каждого специалиста, при выезде на объект для проведения электромонтажных работ. Указатели напряжения должны соответствовать определенным требованиям:

  • Указатели напряжения до 1000 В должны быть оборудованы индикаторами, нагрузка на которые не превышает 90 вольт.
  • Однополюсные приборы помещаются в общий корпус. Двухполюсные размещаются в двух отдельных корпусах, соединенных электрическим шнуром.
  • Каждый индекатор, независимо от конструкции, условно разделяется на несколько поверхностей: изолированная рабочая, определяющая и держатель.
  • Некоторые модели имеют рабочую часть, соединенную с индикатором.
  • Перед началом работ указатель должен проверяться воздействием напряжения 2 кВ. Время проверки не превышает 1-й минуты.

Нормы электробезопасности предусматривают использование во время работ специального энергокомплекта, состоящего из диэлектрических ботинок и перчаток. Весь перечень технических требований к указателям напряжения подробно описывается в нормативных документах государственного стандарта.

При активном токе используются двухполюсные приборы, а при емкостном – однополюсные. Первые могут применяться при постоянном и переменном токе, а вторые – только при переменном токе. Самым безопасным считается бесконтактный указатель, снимающий информацию через электромагнитное поле. В большинстве случаев предпочтение отдается двухполюсным указателям.

Конструкция

Указатели классифицируются по различным видам, но конструкция для них является идентичной, и состоит из:

  • компактной рукоятки;
  • изолирующей корпусной части;
  • рабочей поверхности (корпус, сигнальная лампа, конденсатор);
  • проводника.

Корпус указателя надёжно защищён от попадания пыли и влаги, и выполнен из электроизоляционного материала, имеющую шероховатость поверхности, не ниже 3 класса по ГОСТу 2789-73. В зависимости от того, к какому виду относится указатель, у него будут присутствовать дополнительные детали конструкции.

Если однополюсные приборы имеют только один корпус, то у двухполюсных присутствуют сразу два. Корпуса у двухполюсного УН соединяются друг с другом гибким проводом до 100см, с изоляционным утолщением у входа (амортизационной втулкой). Имеются также звуковые и световые индикаторы.

Применение указателей высокого напряжения

УВН применяются при проверке наличия/отсутствия высокого напряжения ( от 1000 В) в распределительных устройствах на токоведущих частях, на которых будут производиться работы. Также УВН используют для проверки совпадения фаз, т.е. фазировки высоковольтного электрооборудования.

Основные составляющие:

  • Рабочая часть.
  • Индикаторная часть (газоразрядные или светодиодные лампы, прорезь-окна для ламп или затенителей).
  • Изолирующая часть.
  • Рукоятка с ограничительным кольцом.

Рабочую и индикаторную части крепят к изолирующей части при помощи резьбы. Рабочая часть включает элементы, которые реагируют на наличие напряжения в контролируемых цепях. Корпус рабочей части выполнен электроизоляционным материалом с улучшенными диэлектрическими свойствами. Изолирующую часть УВН от 1000 В выполняют из электроизоляционных материалов, отталкивающих влагу, имеющими улучшенные диэлектрические и механические свойства. Поверхность её должна быть гладкой. Индикаторная часть УВН состоит из элементов со световой индикацией или светозвуковой индикацией.

Указатели высокого напряжения действуют по принципу свечения неоновой лампочки при протекании через нее емкостного тока, т.е. зарядного тока конденсатора, включенного последовательно с лампочкой. Эти указатели пригодны лишь для установок переменного тока и приближать их надо только к одной фазе.

УВН могут быть:

  • контактными;
  • бесконтактными;
  • комбинированными.

В контактных УВН есть электрод-наконечник (щуп), осуществляющий прямой контакт с токоведущей частью. При бесконтактном УВН — электрода-наконечника нет.

Световую индикацию выполняют с:

Правила пользования указателем напряжения

Перед использованием указателя напряжения необходимо проверить его целостность, отсутствие загрязнений, дату последнего испытания, а также рабочее напряжение, на которое он рассчитан — оно должно быть больше рабочего напряжения электроустановки, в которой планируется проверять наличие или отсутствие напряжения.

Указатель высокого напряжения следует держать в диэлектрических перчатках, которые также должны быть проверены в соответствии с правилами. Перед проверкой отсутствия напряжения необходимо убедиться в том, что указатель работоспособен. Работоспособность указателя напряжения проверяется на токоведущих частях, которые заведомо находятся под напряжением.

Держать данное средство защиты следует за рукоятку до ограничительного кольца. Приближаться к токоведущим частям для проверки наличия или отсутствия напряжения следует на расстояние, которое определено длиной изолирующей части электрозащитного средства.

Указатели, предназначенные для электроустановок до 1000 В, делятся на двухполюсные и однополюсные указатели низкого напряжения (УНН).

Двухполюсные указатели могут применяться в установках как переменного, так и постоянного тока. Однако при переменном токе металлические части указателя — цоколь лампы, провод, щуп могут создать емкость относительно земли или других фаз электроустановки, достаточную для того, чтобы при касании к фазе лишь одного щупа указатель с неоновой лампочкой светился. Чтобы исключить это явление, схему дополняют шунтирующим резистором, шунтирующим неоновую лампочку и обладающим сопротивлением, равным добавочному резистору.

Однополюсные указатели — индикаторные отвертки, требуют прикосновения лишь к одной — испытуемой токоведущей части. Связь с землей обеспечивается через тело человека, который пальцем руки создает контакт с цепью указателя. При этом ток не превышает 0,3 мА.

Цифровая индикаторная отвертка, с функциями контактного и бесконтактного определения напряжения

Данный указатель напряжения не имеет никаких источников электропитания.

На его корпусе имеется окошечко с жидкокристаллическим дисплеем, на котором высвечиваются цифровые значения напряжения 12, 36, 55, 110, 220 Вольт.

Так же имеются две полюсные кнопки. Первая, предназначена для бесконтактного измерения напряжения.

Вторая, для контактного измерения.

Индикатор имеет одну рабочую часть, выполненную в виде плоской отвертки.


Проверим указатель напряжения в работе

В первую очередь, протестируем контактный способ измерения. Подносим индикатор к первому, нулевому контакту автоматического выключателя. На дисплее индикатора появляется значение равное 55 В.

Небольшое напряжение действительно может присутствовать на нулевом проводе, но как правило, оно наблюдается только при нагрузках (работающем электрическом оборудовании). Наш автомат в момент измерений был отключен, то есть фактическая нагрузка отсутствовала.

Теперь, подносим индикатор к фазному контакту.

На нем индикатор четко показал 110 Вольт. Реальное значение напряжение равное 220 В на дисплее указателя высветилось едва различимым.

Попытки заставить указатель напряжения работать в бесконтактном режиме успехом не увенчались, но была выявлена не заявленная в руководстве по эксплуатации цифрового индикатора функция, если не нажимая на кнопки коснуться фазы, индикатор показывает на дисплее еле видную молнию, указывающую на наличие напряжения.

Подведем итоги испытания данного указателя напряжения:

Плюсы:

  • не имеет источника питания;
  • показывает примерные цифровые значения напряжения.

Минусы:

  • не работает заявленная производителем бесконтактная функция определения напряжения;
  • ограничения по температуре окружающей среды от -10 до +50 градусов Цельсия;
  • имеет ограничения по измеряемому напряжению 250 В;
  • согласно инструкции, запрещено прикасаться к двум кнопкам сразу (наверное может ударить током).

Делаем вывод: Данный индикатор является очень ненадежным в эксплуатации.

Основное назначение и применение

Необходимость использования указанных разъединителей в современных энергетических сетях объясняется прежде всего необходимостью соблюдения безопасности при эксплуатации оборудования и линий передач.

Данные аппараты применяются в местах подключения контактных линий к питающим и в целях безопасного выполнения коммутационных операций при эксплуатации электрических сетей.

Также читайте: Что такое высоковольтный выключатель

Разъединители могут устанавливаться на следующем оборудовании и линиях:

  • в комплексных трансформаторных подстанциях;
  • в составе комплектных разъединительных установок;
  • в конденсаторных установках;
  • в сборных камерах, предусматривающих одностороннее обслуживание;
  • в вводных или распределительных шкафах, на прочем оборудовании.

Использование разъединителей исключает опасность самопроизвольного включения и выключения соединений, предотвращая нештатные и аварийные ситуации.

Требования к эксплуатации, техническое обслуживание

Для обеспечения безопасной эксплуатации разъединителей, устройства должны подбираться, исходя из условий использования и технических характеристик. В процессе работы аппараты подвергаются регулярному техническому обслуживанию, проводимому аттестованным персоналом с присвоенной группой электробезопасности.

Также читайте: Однофазный опорный трансформатор тока — ТОП

Регулярные внешние осмотры проводятся с целью выявления:

  • дефектов и следов коррозионного износа;
  • повреждений изоляторов;
  • посторонних предметов, препятствующих работе;
  • состояния отдельных элементов (особенно контактных ножей и механизмов);
  • температуры, для исключения опасности перегрева;
  • отсутствия постороннего шума при включении и выключении, образования искр и замыкания.

Периодичность осмотров:

  • при системе организации, предусматривающей постоянный дежурный персонал – раз в 3 дня;
  • без постоянного персонала – ежемесячно.

Также предусмотрено проведение ежегодного текущего ремонта и капитального – каждые 3 – 4 года. Во время ремонтных работ проводится ревизия и наладка оборудования, устранение неисправностей, замена повреждённых элементов или установка новых устройств взамен отслуживших нормативный срок.

Виды индикаторов короткого замыкания

Типы индикаторов ИКЗ для ВЛ-6-10-35-110кв рассмотрим на примере ведущего производителя Horstmann (Германия).

У них очень хорошо представлена вся линейка от простейших моделей только с визуальной индикацией (подошел ножками – посмотрел), до умных экземпляров с передачей данных и записью в память самых важных параметров.

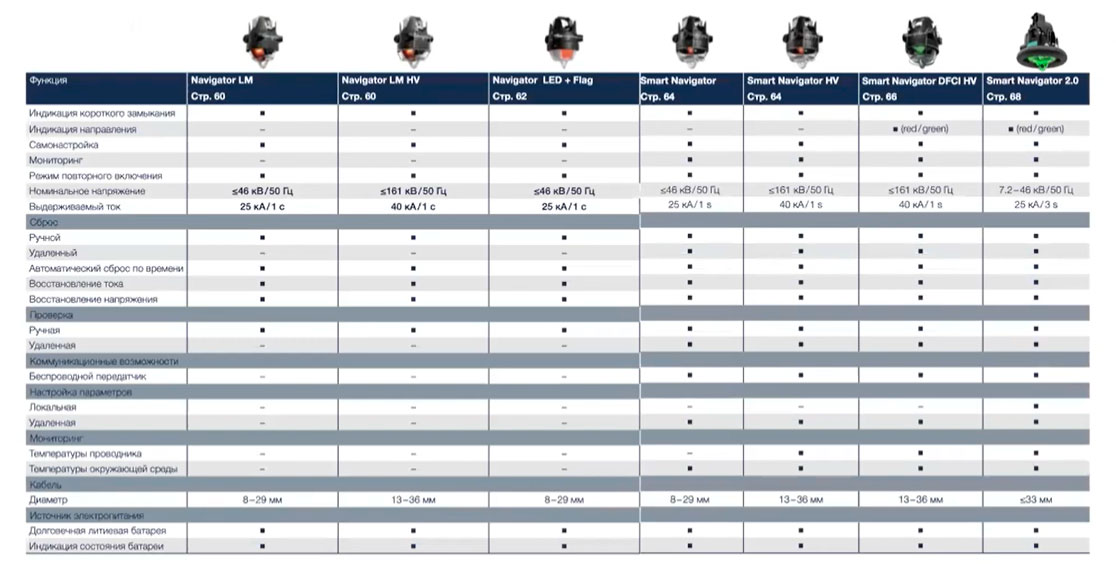

Сводная таблица по всем разновидностям представлена ниже.

Самым простым является индикатор Navigator-LM (до 46кВ).

Такое “странное” напряжение (46кВ) обусловлено необходимостью обеспечить универсальность датчиков для систем эл.снабжения в разных странах.

Датчик обладает только локальной индикацией (без возможности удаленной передачи данных). Что называется, подошел – посмотрел.

Внутри корпуса находятся светодиоды, которые при протекании через прибор тока КЗ и его сработке, начинают моргать с заданной периодичностью.

Одиночное мигание – одно КЗ. При неуспешном АПВ – двойное мигание. Светодиоды хорошо видно даже в яркий солнечный день.

Заявленная видимость – до 50м (ночью до 150м). Такое свечение можно легко увидеть даже не выходя из машины.

Сравните это с двумя еле различимыми лампочками в американских Fault Indicators.

Сброс сработавшего состояния может происходить:

вручную

через заданный промежуток времени после КЗ

при восстановлении тока нагрузки

при восстановлении напряжения (подали U на ЛЭП без подключения самих потребителей)

Для высокого напряжения 110кв есть разновидность HV (рассчитаны до 161кВ).

Корпус ИКЗ выполнен из полиамида устойчивого к ультрафиолету. Все металлические детали из нержавейки.

Механизм крепления к проводу у всех моделей очень надежный и проверяется производителем в аэродинамической трубе на скорости воздуха 200км/ч.

То есть, индикатор не сползет в середину пролета при большом уклоне и вибрации проводов.

Минимальный диаметр провода на который можно “насадить” ИКЗ начинается от 4-8мм (в зависимости от модели). То есть, на проводе АС-35 (d-8,4мм), не говоря уже про АС-50 (d-9,6мм) и выше, индикатор будет сидеть как влитой.

Класс защиты IP68. Температура эксплуатации от -40С до +85С. Ограничение температуры вызвано наличием батарейки внутри корпуса.

Сам полиамид выдерживает конечно и большие температуры, а вот батарейка нет. По поводу замены аккумулятора не переживайте, срок его службы – около 20лет.

Замена АКБ элементарная. Сбоку откручивается крышечка, достается аккумулятор и ставится новый. Состояние заряда постоянно контролируется.

Вообще световая индикация гораздо надежнее всяких ИКЗ с роторно-поворотным механизмом.

Никогда точно не знаешь, в рабочем они состоянии или что-то у них заклинило или примерзло в наших суровых зимних условиях.

Светодиоды запрятаны в прозрачную полусферу из поликарбоната, также устойчивого к УФ. С годами он не потускнеет.

Данный индикатор срабатывает по токовой характеристике. Есть три варианта настройки:

200А-100мс

200А-200мс

100А-100мс

Для каждой конкретной линии вы сами рассчитываете, заказываете и выбираете те или иные параметры.

Индикатор переменного напряжения 220 В

Рассмотрим первый, наиболее простой вариант индикатора сети на светодиоде. Его применяют в отвертках для нахождения фазы 220 В. Для реализации нам понадобится:

  • светодиод;
  • резистор;
  • диод.

Светодиод (HL) вы можете выбрать абсолютно любой. Характеристики диода (VD) должны быть ориентировочно такими: прямое напряжение, при прямом токе 10-100 мА – 1-1,1 В. Обратное напряжение 30-75 В. Резистор (R) должен иметь сопротивление не меньше 100 кОм, но и не больше 150 кОм, иначе просядет яркость свечения индикатора. Такое устройство можно самостоятельно выполнить в навесной форме, даже без использования печатной платы.

МЕРЫ БЕЗОПАСНОСТИ

При испытании изоляции промежутка между контактами полюса выключателя (контакты камеры разомкнуты) вне КРУ напряжением промышленной частоты 32 кВ и выше для защиты персонала от возможного воздействия рентгеновского излучения, в случае пробоя изоляции по поверхности или внутри ВДК, установить защитный экран, выполненный из стального листа толщиной не менее 2 мм или из стекла марки ТФ-5 по ГОСТ 9541-75 толщиной не менее 12,5 мм. Экран должен быть установлен между обслуживающим персоналом и выключателем, на расстоянии 0,5 м от выключателя.
В нормальных эксплуатационных условиях защита обслуживающего персонала от рентгеновского излучения не требуется.
Во время выполнения работ по техническому обслуживанию запрещается работа людей на участке схемы, отключённой только вакуумным выключателем. Обязательно дополнительное отключение участка схемы разъединителем с видимым разрывом электрической цепи.
При проведении работ на выключателе руководствоваться требованиями действующих «Правил безопасной эксплуатации электроустановок», «Правил технической эксплуатации электрических станций и сетей», «Правил устройства электроустановок».

ПРИЛОЖЕНИЕ 1

Таблица – Учет расходования коммутационного ресурса выключателя

№п/п

Учет количества коммутаций

Учет отключенных токов к.з.

Дата записи

Причина, период

Значение тока

Количество коммутаций

Дата записи

Причина

Значение тока к.з.

Количество коммутаций

1

2

3

4

5

6

7

8

9

ПРИЛОЖЕНИЕ 2

Таблица – Характеристики выключателя BB/TEL

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
