Что такое трансформатор?

Трансформаторы ТМН, ТМНП

Трансформаторы ТМН и ТМНП трехфазные двухобмоточные, масляные, мощностью 1000 / 1600 / 2500 / 4000 / 6300 кВА, с естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±4×2,5%, используются для преобразования напряжения в сетях 35 кВ.

Трансформаторы не предназначены для работы:

• во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной
• концентрации и т.п.);
• при вибрации и тряске;
• при частых включениях со стороны питания до 10 раз в сутки.

Трансформатор ТМН или ТМНП имеет центральную часть с трехстержневой, плоскошихтованной магнитной системой, традиционно набранной из листов холоднокатаной электротехнической стали. Цилиндрические слоевые обмотки из алюминиевого провода расположены на стержнях остова концентрически. Трансформатор ТМН имеет вводы ВН и НН. Линейные вводы ВН снабжены трансформаторами тока. Бак трансформатора масляного ТМН, ТМНП с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Расширитель служит для компенсации температурного расширения трансформаторного масла. Ниже приведена расшифровка трансформаторов ТМН, ТМНП.

Расшифровка ТМН, ТМНП

ТМНП — Х/35/Х-Х1: Т — трансформатор; М — охлаждение с естественной циркуляцией воздуха и масла; Н – регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%; П — передвижного типа, на салазках; Х – номинальная мощность, кВ*А; 35 – класс напряжения на стороне ВН, кВ; Х – класс напряжения на стороне НН, (6; 10) кВ; Х1 – климатическое исполнение (У, ХЛ) и категория размещения 1;

Характеристики трансформатора ТМН

Тип	Мате-риал обмо-точ- ного про-вода	Ном. мощн., кВА	Ном. напря-жения обмоток, кВ	Вид и диапазон регулиро- вания напря- жения	Схема и группа соеди-нения	Масса (полная/масла/ транспортная), кг	Габарит-ные разме-ры (длина ширина высота), мм	Трансп. габа- ритные разме-ры (длина ширина высота), мм	Масса масла для долив-ки, кг
ВН	НН
ТМН 1600/10 -У1	медь	1600	10.0	6.3	РПН в нейтрали ВН=8 х 1.35%	Y/Δ-11	6500/2200/5300	2950 х 2350 х 2800	2950 х 2000 х 2770	650
ТМН 2500/10 -У1	2500	РПН в нейтрали ВН=8 х 1.4%	8500/2300/7200	3350 х 2350 х 2800	3050 х 2000 х 2770	670
ТМН 2500/35 -У1	2500	35.0	6.3; 11.0	РПН в нейтрали ВН=4 х 2.5%	8300/2300/7000	3350 х 2350 х 2800	3050 х 2000 х 2770	670
ТМН 4000/35 -У1	4000	10600/2540/8500	3470 х 2390 х 3130	2850 х 2050 х 3100	880
ТМН 6300/35 -У1	6300	15250/3500/12310	3660 х 2370 х 3570	3140 х 2000 х 3520	1140
ТМН 1600/35 -У1	алюми-ний	1600	8385/2440/7025	3100 х 2300 х 2840	3100 х 2000 х 2310	660
ТМН 2500/35 -У1	2500	8800/2440/7500	3100 х 2380 х 3100	3100 х 2070 х 3070	660
ТМН 4000/35 -У1	4000	10700/3080/8550	3830 х 2440 х 3440	3850 х 1800 х 3410	900
ТМН 6300/35 -У1	6300	15320/3500/13170	3950 х 2380 х 3670	3450 х 1900 х 3620	1150
ТМН 10000/35 -У1	10000	6.3; 10.5	23500/6200/18040	4410 х 2750 х 4500	3850 х 2100 х 3330	2250

Габаритные размеры трансформаторов ТМН

Номинальная мощность трансформатора, кВ·А	Размеры, мм
А	В	С	D	Е	F	G
1000	3000	1550	3500	292	–	–	–
1600	3350	2250	317
2500	3600	3650	292	720	400	200
4000	3450	3250	3700	317	–	–	–
6300	3850	3350	4000

Характеристика трансформаторов ТДНП, ТЦНП и ТДЦНП

Виды трансформаторов тока

В современном мире существует огромное различных видов трансформаторов, которых можно классифицировать сразу по нескольким признакам.

По месту установки

Начнем с видов трансформаторов, которые классифицируются по месту установки:

1. Специальные (используются в транспортных средствах и производственных предприятиях);
2. Встроенные (устанавливаются в конструкции других электрических приборах);
3. Внутренние (используются в закрытых комплексных предприятиях);
4. Наружные (устанавливаются на открытом воздухе);
5. Переносные (универсальные, можно устанавливать и на открытом воздухе, и в закрытых лабораториях).

По способу установки

Продолжим видами трансформаторов, которые классифицируются по способу установки:

1. Опорные (одноступенчатые и многоступенчатые устройства);
2. Проходные (образуют металлическую подставку и устанавливаются на производственных станциях).

По типу витков

Подошла очередь видов тех трансформаторов, которые классифицируются по типу витков:

1. С одним витком (имеют форму стержня и используются в производственных предприятиях);
2. Со множеством витков (имеют форму петли и устанавливаются в многофазных системах и конструкциях);
3. Без первичной обмотки (имеют форму шин и применяются в качестве контроля фаз электрической сети ).

По назначению

Заканчиваем видами трансформаторов, которые классифицируются по различным назначениям:

1. Лабораторные (способны обеспечить высокую точность величин);
2. Измерительные (являются приборами учета);
3. Многоступенчатые (имеют сложное строение, поэтому способны устроить процесс трансформации электротока);
4. Промежуточные (способны преобразовать значение тока первичной обмотки или вторичной);
5. Защитные.

Пара слов о «полярности» переменного напряжения

Комплексные числа полезны для анализа цепей переменного тока, поскольку они предоставляют удобный метод символьной записи сдвига фаз между параметрами переменного тока, такими как напряжение и ток.
Однако большинству людей нелегко понять эквивалентность абстрактных векторов и реальных параметров схемы. Ранее в данной главе мы видели, как источники переменного напряжения задаются значениями напряжения в комплексной форме (амплитуда и угол фазы), а также обозначением полярности.

Поскольку у переменного тока нет параметра «полярности», как у постоянного тока, эти обозначения полярности и их связь с углом фазы могут вводить в заблуждение. Данный раздел написан с целью, прояснить некоторые из этих вопросов.

Напряжение, по своей сути, – относительная величина. Когда мы измеряем напряжение, у нас есть выбор, как подключить вольтметр или другой измерительный прибор к источнику напряжения, поскольку есть две точки, между которыми существует разность потенциалов, и два измерительных щупа у прибора, которые необходимо подключить.

В цепях постоянного тока мы явно обозначаем полярность источников напряжения и падений напряжения, используя символы «+» и «-«, а также используем измерительные щупы с цветовой маркировкой (красный и черный). Если цифровой вольтметр показывает отрицательное постоянное напряжение, мы знаем, что его измерительные щупы подключены «обратно» напряжению (красный провод подключен к «-«, а черный провод – к «+»).

Полярность батарей обозначается специфичными для них символами: короткая линия батареи всегда является отрицательной (-) клеммой, а длинная линия – всегда положительной (+):

Рисунок 1 – Общепринятое обозначение полярности батареи

Хотя было бы математически правильно представить напряжение батареи в виде отрицательного значения с обозначением обратной полярности, но это было бы явно необычно:

Рисунок 2 – Совершенно нестандартное обозначение полярности

Интерпретация таких обозначений могла бы быть проще, если бы обозначения полярности «+» и «-» рассматривались как контрольные точки для измерительных щупов воль означал бы «красный», а «-» означал бы «черный». Вольтметр, подключенный к указанной выше батарее красным щупом к нижней клемме и черным щупом к верхней клемме, действительно будет указывать отрицательное напряжение (-6 вольт).

На самом деле, эта форма обозначения и интерпретации не так уж необычна, как вы могли подумать: она часто встречается в задачах анализа цепей постоянного тока, где знаки полярности «+» и «-» сначала рисуются согласно обоснованному предположению, а затем интерпретируются как правильные или «обратные» в соответствии с математическим знаком рассчитанного значения.

Однако в цепях переменного тока мы не имеем дело с «отрицательными» значениями напряжения. Вместо этого мы описываем, в какой степени одно напряжение совпадает или не совпадает с другим по фазе: т.е. по сдвигу по времени между двумя сигналами. Мы никогда не описываем переменное напряжение как отрицательное по знаку, потому что возможность полярной записи позволяет векторам указывать в противоположных направлениях.

Если одно переменное напряжение прямо противоположно другому переменному напряжению, мы просто говорим, что одно напряжение на 180° не совпадает по фазе с другим.

Тем не менее, напряжение между двумя точками является относительным, и у нас есть выбор, как подключить прибор для измерения напряжения между этими двумя точками. Математический знак показаний вольтметра постоянного напряжения имеет значение только в контексте подключений его измерительных щупов: к какой клемме подключен красный щуп, а к какой клемме подключен черный щуп.

Кроме того, угол фазы переменного напряжения имеет значение только в контексте знания, какая из этих двух точек считаются «опорной». Поэтому, чтобы дать заявленному углу фазы точку отсчета, на схемах часто указываются обозначения полярности «+» и «-» на клеммах переменного напряжения.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование	Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

​

Наименование	Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование	Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

тдн 1600/110 У1 расшифровка

Т — трансформатор трехфазный; Д — принудительная циркуляция воздуха и естественная циркуляция масла; Н — с регулирование напряжения под нагрузкой (РПН); 1600 — номинальная мощность, кВА; 110 — класс напряжения, кВ; У1 — климатическое исполнение и категория размещения по ГОСТ 15150

ТДН-16000/110-У1 — силовой масляный трехфазный двухобмоточный трансформатор общего назначения с регулированием напряжения под нагрузкой, с системой охлаждения вида «Д» – принудительной циркуляцией воздуха и естественной циркуляцией масла, предназначен для работы в умеренном климате в условиях наружной установки. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150.

Технические характеристики ТДН-16000/110-У1

Наименование и размерность показателя	ТДН—16000/110-У1
Климатическое исполнение и категория размещения	У1
Номинальная мощность, кВА	обмотка ВН	16000
обмотка НН	16000
Номинальная частота, Гц	50
Схема и группа соединения обмоток	Υн/Δ-11
Номинальное значение напряжения, кВ	ВН	115
НН	11
Напряжение короткого замыкания (ВН-НН), %	10,5
Ток холостого хода, не более, %	0,55
Ступени регулирования РПН в нейтрали ВН	±9×1,78%
Испытательное напряжение полных грозовых импульсов	линейного зажима, кВ	480
зажима нейтрали, кВ	200
Испытательное напряжение одноминутное 50 Гц	линейного зажима, кВ	200
зажима нейтрали, кВ	100
Вид системы охлаждения	Д
Передвижение трансформатора	поперечно-продольное
Ширина колеи, мм	продольного перемещения	1524
поперечного перемещения	2000
Форма катков	с ребордой поворотные
Напряжение питания, В	цепей управления	~220
цепей сигнализации	=220
двигателей РПН	~380
Коэффициент трансформации ТТ	300-200-150-100/5А
Сердечник №1 (класс/ нагрузка /кратность)	0.5/20ВА/5
Сердечник №2 (класс/ нагрузка /кратность)	5Р/30ВА/20
Газовое реле трансформатора	на 2 сигнальных и2 отключающих контакта
Защитное реле РПН	на 2 независимых контакта
Высоковольтные вводы 110 кВ	с твердой RIP изоляцией
Масса, кг	активной части	18 000
масла, необх. для работы	12 800
транспортная	36 000
полная	42 500
Отправка (с маслом/без масла)	с маслом
Масло для доливки (сухое, очищенное)	в комплекте поставки
Габаритные размеры: длина (L)х ширина(B)х высота (H), мм	5845 x 3570 x 547
Транспортные размеры (максимальные), LxBxH, мм	4635 х 2050 х 4085
Полный срок службы, лет	25

Трансформатор силовой ТДН-16000/110. Общий вид.

Вид спереди ТДН-16000/110Спецификация

• 1. Расширитель;
• 2. Ввод нейтрали ВН;
• 3. Ввод ВН;
• 4. Ввод НН;
• 5. Труба для отвода газа из установок трансформаторов тока;
• 7. Скоба для стропления при подъеме трансформатора;
• 8. Дно (нижняя часть бака);
• 9. Табличка трансформатора;
• 10. Термометр манометрический (сигнализирующий);
• 12. Бак трансформатора;
• 13. Затвор поворотный дисковый DN 80 для слива масла из бака;
• 15. Пробка для слива остатков масла из бака;
• 18. Клапан предохранительный;
• 19. Кран для взятия пробы масла;
• 21. Люк для осмотра устройства РПН;
• 25. Лестницы;
• 33. Вентиль DN 25 для долива масла в расширитель устройства РПН;
• 35. Реле защитное устройства РПН.

Как расшифровать данные

Трансформаторы имеют обозначение в виде набора букв и цифр вида ХХХХХХ – 1234 / 1234 – Х1, где вместо литеры «Х» ставится определенная буква, которая по порядку показывает тип, количество фаз, сколько обмоток низшего напряжения, систему охлаждения и специальные обозначения для особых видов трансформаторов.

Не всегда в обозначении трансформатора буду присутствовать все буквы, их присутствие в маркировке зависит только от наличия этих характеристик.

Цифровые обозначения несут в себе основные характеристики трансформаторов: номинальная мощность, класс номинального напряжения обмотки ВН, а последние две цифры – год начала производства.

Тип

Если в начале условного обозначения будет стоять буква «А», то перед вами автотрансформатор. Если она отсутствует, то силовой трансформатор – повышающий или понижающий.

Для обозначения числа фаз используются буквы «Т» – трехфазный и «О» – однофазный.

Расщепленная обмотка

После этой буквы идет информация о расщепленной обмотке – «Р». Это означает, что на понижающем напряжении находятся две или три обмотки.

Отвод тепла

Система охлаждения обозначается следующими буквами:

• С – сухой трансформатор, то есть охлаждение воздушное;
• СЗ – то же самое, но в защищенном исполнении;
• СГ – герметичный с воздушным охлаждением;
• СД – воздушное охлаждение с помощью вентилятора;
• М – охлаждение масляное с естественной циркуляцией;
• Д – бак с маслом охлаждается с помощью вентилятора (дутье);
• Ц – принудительная циркуляция масла;
• ДЦ – комбинация двух способов охлаждения: обдув и циркуляция.

Число обмоток

После системы охлаждения может стоять буква «Т», которая обозначает трехобмоточный трансформатор. Интересно, что двухобмоточный условного обозначения не имеет.

Регулировка напряжения под нагрузкой

В случае, когда количество витков на трансформаторе можно изменять без разъединения электрической цепи, то в этом случае это означает, что регулирование напряжения может происходить под нагрузкой и маркируется буквой «Н». При регулировке с выключением – переключение без возбуждения – буква отсутствует.

Исполнение

Существуют устройства с особыми конструкционными решениями. Подвесные трансформаторы обозначаются буквой «П», с литой изоляцией – «Л», энергосберегающие прописываются буквой «Э», а усовершенствованные – буквой «У».

Назначение

В зависимости от сферы применения, в конце маркировки может стоять литера, дающая об этом информацию. Для работы на самой электростанции – «С», при использовании на железных дорогах – «Ж», на металлургических предприятиях – «М».

Особые обозначения

Существуют отдельные категории трансформаторов, для которых применяются другие обозначения. В частности, это трансформаторы тока и напряжения. Тип сразу указывается в начале буквенного кода: «Т» для первого вида и «Н» для второго. Далее следует информация о способе установки: «П» для проходных, «О» для опорных и «Ш» для шинных. Изоляция также обозначается специальными буквами: «Л» – для литой изоляции, «Ф» – для фарфоровой и «В» – для встроенного изолятора.

Цифры

Цифровая маркировка дает только самые основные характеристики трансформатора. Следующие через тире цифры сразу же после букв – это номинальная мощность в киловольт-амперах (кВА). Затем через наклонную черту указывается мощность обмотки, а для автотрансформаторов еще через один слэш – класс напряжения обмотки. После этого указывается климатическое исполнение, то есть условия местности, в которых может эксплуатироваться данный экземпляр («У» – для умеренных зон, «Х» – для холодных и так далее) и тип его размещения – на открытом воздухе или внутри помещения. В некоторых случаях через тире указывается год выпуска или начала производства устройств данной конструкции.

Трансформаторы двухобмоточные ТДНС 1000035 У1

1. Бак трансформатора	6. Радиатор	Имя	Вес (кг
2. Расширитель	7. Устройство РПН	Масло для доливки	1800
3. Введите «0» ВН	8. Гардероб	Транспорт с маслом	22000
4. Вход высокого напряжения	9. Термосифонный фильтр	Весь вес масла	7000
5. Вход LV	10. Эстафета Бухгольца	Вся масса	26000

Трансформатор силовой масляный двухобмоточный трехфазный с регулированием напряжения под нагрузкой типа ТДНС-10000/35-У1, УХЛ1 класса напряжения 35 кВ предназначен для работы в электрических сетях и комплектных трансформаторных подстанциях.

Технические характеристики и расшифровка TDNS 10000 35 U1

ТДНС-10000/35-У1, УХЛ1:
Т – трехфазный трансформатор;
D – принудительная и естественная циркуляция воздуха
циркуляция масла;
Н – регулирование напряжения под нагрузкой;
С – исполнение трансформатора для собственных нужд электростанций;
10000 – номинальная мощность, кВА;
35 – класс напряжения обмотки ВН, кВ;
У1, УХЛ1 – климатическое исполнение и категория размещения для
ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающей среды от минус 45 до 40 °. Окружающая среда невзрывоопасна, не содержит токопроводящей пыли, газов и паров в концентрациях, разрушающих металлы и изоляцию. Трансформаторы безопасности соответствуют ГОСТ 12.2.007.2-75, изготавливаются по ГОСТ 11677-85 и ГОСТ 11920-85. ГОСТ 11677-85; ГОСТ 11920-85

• Номинальная мощность, кВА – 10000
• Частота номинальная, Гц – 50
• Напряжение на обмотке, кВ: ВН – 35; 36,75 HH – 6,3; 11.0
• Схема подключения и сборки обмотки – UN / D-11
• Напряжение короткого замыкания на главном ответвлении,% – 8
• Потери, кВт: не менее – 12
• короткое замыкание – 60
• Ток холостого хода,% – 0,75
• Пределы регулирования напряжения ВН,% – + 8 × 1,5 Масса, кг:
• активная часть – 12300
• трансформаторное масло – 7000
• транспорт – 22 000
• полный – 26000
• Гарантийный срок составляет 3 года со дня ввода трансформатора в эксплуатацию.

Конструкция и принцип действия

Трансформатор состоит из следующих компонентов: сердечник, обмотки, основная изоляция, розетки, регулятор напряжения, бак, система охлаждения, защитные устройства, вводы. Каркас трансформатора состоит из вертикальных стержней, покрытых сверху и снизу ярмами, которые образуют замкнутый трехфазный магнитопровод. Ламинирование пластин магнитной системы осуществляется по схеме с полным косым стыком на крайних стержнях и комбинированным – на центральном стержне. Стержни зажимаются прижимными пластинами и неразъемными стеклянными ленточными лентами, хомуты – из балок ярма и металлических полуколец. Обмотки цилиндрические, изготовлены из прямоугольной проволоки марки АПБ и расположены концентрично на сердечнике каркаса в следующем порядке, считая от сердечника: НН, ВН, РО.

Низкая барьерная изоляция, электрокартон, чередующийся с воздушным зазором. На крышке бака установлены расширитель, вводы ВН, НН, ВН «О», блок ТВТ-35 кВ и система газоотвода. Бак трансформатора приварен с помощью верхнего соединителя. Для перемещения внутри подстанции трансформатор снабжен тележками с роликами. Рельс для продольного и поперечного перемещения 1524 мм.

Система охлаждения трансформатора состоит из радиаторов, шкафа управления автоматической пескоструйной обработкой и электродвигателя вентилятора. Трансформатор снабжен шкалой для обслуживания газового реле. Предельные отклонения установочных размеров соответствуют РД 16 20 1.05-88

Сухие системы

Одна из новых разновидностей – системы сухого охлаждения. Они просты в использовании и обслуживании, они не суетливы и не прихотливы. Если конструкция установки открытая и циркуляция воздуха происходит естественным образом, она обозначается буквой C.

Защищенная версия обозначается буквами СЗ. Корпус может быть закрытым от воздействия различных факторов окружающей среды, его называют герметичным. При естественной циркуляции воздуха в маркировке присутствуют буквы СГ.

Принудительная циркуляция может присутствовать в системах с воздушным охлаждением. В этом случае устройство обозначается буквами SD.

Охладительная система

Условное обозначение трансформатора продолжается способом охлаждения. Сегодня существуют сухие, масляные разновидности. Также охладительная установка может иметь в своём составе негорючий текучий диэлектрик.

Масляные разновидности включают в себя около десятка различных конструкций оборудования. Если циркуляция жидкости внутри производится естественным путём, прибор имеет на щитке М. Если же она принудительная, здесь будет присутствовать обозначение Д. Оно соответствует также и сухим разновидностям приборов с представленным устройством внутренней циркуляции.

Если установлено оборудование с естественным движением масла и принудительным течением воды, оно маркируется сочетанием МВ. Для приборов с принудительной циркуляцией ненаправленного потока масла и естественным перемещением воздуха используется комбинация МЦ. Если же в таком устройстве направление масла чётко обозначено, маркировка будет НМЦ.

Для систем с принудительным ненаправленным движением масла и воздуха применяется обозначение ДЦ, а для направленного перемещения – НДЦ. Когда масло движется в пространстве между трубами и перегородками, по которым течёт вода, такой агрегат имеет на щитке букву Ц. Если же масло течёт по направленному вектору, прибор маркируется НЦ.

Охладительная система с жидким диэлектриком

Сегодня в «эксплуатацию» вводят новые разновидности устройств с различными улучшенными охладительными системами. Одной из них являются экземпляры техники с негорючим диэлектриком жидкого типа. Если охлаждение происходит посредством естественной циркуляции, представленная установка обозначается буквой Н. Если же присутствует принудительное движение воздуха, маркировка будет НД.

На табличке агрегатов с направленным потоком жидкого диэлектрика и принудительной циркуляцией воздуха указывается ННД. Это позволяет подобрать правильно тип аппаратуры.

Принцип работы и назначение

Основным назначением трансформатора является преобразование или понижение электрического напряжения. В зависимости от конструкции и назначения, трансформаторы изменяют классность токов, напряжение, или преобразуют импульс в необходимое значение.

В работу трансформатора заложен принцип образования магнитного поля при взаимодействии металлического сердечника и постоянного напряжения. При подключении напряжения в 220 В, ток движется по первичной обмотке трансформатора, образуя магнитное поле. Далее ток попадает во вторичную обмотку, число и шаг которой намного меньше. Создается сильное сопротивление, которое сглаживается за счет воздействия магнитных потоков. Таким образом, во вторичной обмотке, напряжение сильно занижается, что приводит к выходному напряжению более низкого числа.

Определение мощности

Далее будет рассмотрен вопрос, как узнать мощность трансформатора. Для этого потребуется замерить ширину его сердечника. Если ТР имеет сердечник типа «Ш», то придется замерить толщину центральных пластин. Например, толщина пластин 2 см, а ширина центрального набора 1.7 см. Необходимо перемножить эти значения, получив число 3.4 кв/см. Далее понадобится коэффициент усреднения для трансформаторов, равный 1.3. 3.4 разделить на 1.3 = 2.6 кв/см. Это значение определяет мощность ТР равную 7 Вт.

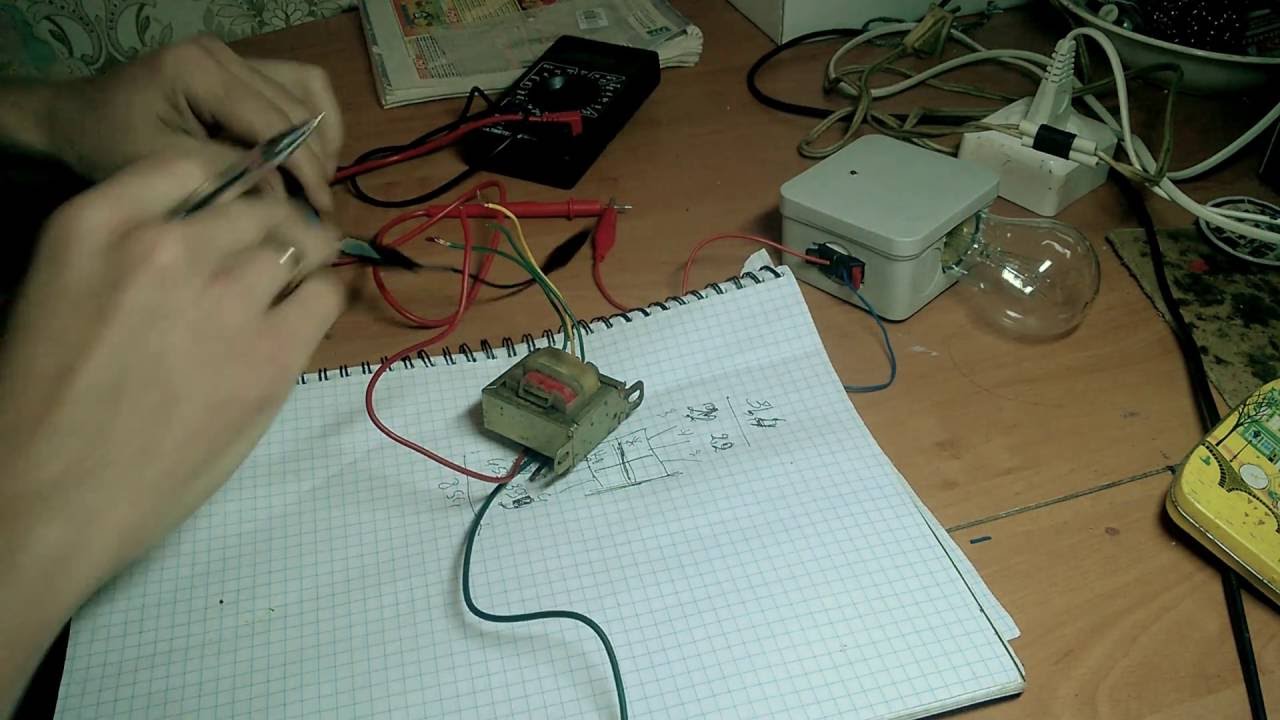

Многие задаются вопросом, как определить мощность трансформатора мультиметром. Бытовой элемент таким способом протестировать не получиться.

Основы и принцип работы

Сам по себе трансформатор относится к элементарным устройствам, а принцип его действия основан на двустороннем преобразовании возбуждаемого магнитного поля. Что характерно, индуцировать магнитное поле можно исключительно при помощи переменного тока. Если приходится работать с постоянным, вначале его надо преобразовывать.

На сердечник устройства намотана первичная обмотка, на которую и подается внешнее переменное напряжение с определенными характеристиками. Следом идут она или несколько вторичных обмоток, в которых индуцируется переменное напряжение. Коэффициент передачи зависит от разницы в количестве витков и свойств сердечника.

Общее устройство и принцип работы

Каждый трансформатор оборудуется двумя или более обмотками, индуктивно связанными между собой. Они могут быть проволочными или ленточными, покрытыми изоляционным слоем. Обмотки наматываются на сердечник, он же магнитопровод, выполненный из мягких ферромагнитных материалов. При наличии одной обмотки, такое устройство называется автотрансформатором.

Принцип действия трансформатора довольно простой и понятный. На первичную обмотку устройства подается переменное напряжение, что приводит к течению в ней переменного тока. Этот переменный ток, в свою очередь, вызывает создание в магнитопроводе переменного магнитного потока. Под его воздействием в первичной и вторичной обмотках происходит наведение переменной электродвижущей силы (ЭДС). Когда вторичная обмотка замыкается на нагрузку, по ней также начинает течь переменный ток. Этот ток во вторичной системе отличается собственными параметрами. У него индивидуальные показатели тока и напряжения, количество фаз, частота и форма кривой напряжения.

Энергетические системы, осуществляющие передачу и распределение электроэнергии, пользуются силовыми трансформаторами. С помощью этих устройств изменяются величины переменного тока и напряжения. Однако частота, количество фаз, кривая тока или напряжения, остаются в неизменном виде.

В конструкцию простейшего силового трансформатора входит магнитопровод, изготавливаемый из ферромагнитных материалов, преимущественно из листовой электротехнической стали. На стержнях магнитопровода – сердечника располагаются первичная и вторичная обмотки. Первичная обмотка соединяется с источником переменного тока, а вторичная подключается к потребителю.

В силовых трансформаторах при протекании через витки обмотки также создается переменный магнитный поток, возникающий в магнитопроводе. Под его влиянием в обеих обмотках индуктируется ЭДС. Выходное напряжение может быть выше или ниже первоначального, в зависимости от того, какой тип трансформатора используется – повышающий или понижающий. Значение ЭДС в каждой обмотке различается в соответствии с количеством витков. Таким образом, если создать определенное соотношение витков в обмотках, можно создать трансформатор с требуемым отношением входного и выходного напряжений.

Трансформаторы двухобмоточные ТДНС 10000\35 У1

1. Бак трансформатора	6. Радиатор	Наименование	Масса, кг
2. Расширитель	7. Устройство РПН	Масло, подлежащее доливке	1800
3. Ввод «0»ВН	8. Шкаф	Транспортная с маслом	22000
4. Ввод ВН	9. Фильтр термосифонный	Полная масса масла	7000
5. Ввод НН	10. Реле Бухгольца	Полная масса	26000

Трансформатор силовой масляный трехфазный двухобмоточный с регулированием напряжения под нагрузкой типа ТДНС-10000/35-У1, УХЛ1 класса напряжения 35 кВ предназначен для работы в электрических сетях и в комплектных трансформаторных подстанциях.

Технические характеристики и расшифровка ТДНС 10000\35 У1

ТДНС-10000/35-У1, УХЛ1: Т — трансформатор трехфазный; Д — принудительная циркуляция воздуха и естественная циркуляция масла; Н — регулирование напряжения под нагрузкой; С — исполнение трансформатора собственных нужд электростанций; 10000 — номинальная мощность, кВ·А; 35 — класс напряжения обмотки ВН, кВ; У1, УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 45 до 40°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, газов и паров в концентрациях, разрушающих металлы и изоляцию. Трансформаторы по технике безопасности соответствуют ГОСТ 12.2.007.2-75, выпускаются в соответствии с ГОСТ 11677-85 и ГОСТ 11920-85. ГОСТ 11677-85;ГОСТ 11920-85

• Номинальная мощность, кВ·А — 10000
• Номинальная частота, Гц — 50
• Напряжение обмоток, кВ: ВН — 35; 36,75 НН — 6,3; 11,0
• Схема и группа соединения обмоток — Ун/Д-11
• Напряжение короткого замыкания на основном ответвлении, % — 8
• Потери, кВт: холостого хода — 12
• короткого замыкания — 60
• Ток холостого хода, % — 0,75
• Пределы регулирования напряжения ВН, % — +8×1,5 Масса, кг:
• активной части — 12300
• масла трансформаторного — 7000
• транспортная — 22000
• полная — 26000
• Гарантийный срок — 3 года со дня ввода трансформатора в эксплуатацию.

Конструкция и принцип действия

Трансформатор включает в себя следующие составные части: остов, обмотки, изоляцию главную, отводы, устройство регулирования напряжения, бак, систему охлаждения, защитные устройства, вводы. Остов трансформатора состоит из вертикальных стержней, перекрытых вверху и внизу ярмами, образующих замкнутую трехфазную магнитную цепь. Шихтовка пластин магнитной системы производится по схеме с полным косым стыком на крайних стержнях и комбинированным — на среднем стержне. Стяжка стержней производится при помощи прессующих пластин и неразъемных бандажей из стеклоленты, ярм — ярмовыми балками и металлическими полубандажами. Обмотки цилиндрические, выполнены из провода прямоугольного сечения марки АПБ и расположены концентрически на стержне остова в следующем порядке, считая от стержня: НН, ВН, РО.

Изоляция малобарьерного типа, электрокартон чередуется с масляным промежутком. На крышке бака установлены расширитель, вводы «О» ВН, НН, ВН, установки ТВТ-35 кВ, газоотводящая система. Бак трансформатора сварной, с верхним разъемом. Для перемещения в пределах подстанции трансформатор снабжается каретками с катками. Колея для продольного и поперечного перемещения 1524 мм.

Система охлаждения трансформатора состоит из радиаторов, шкафа автоматического управления дутьем, электродвигателем вентиляторов обдува. Трансформатор снабжается лестницей для обслуживания газового реле. Предельные отклонения установочных размеров соответствуют РД 16 20 1.05-88

Расшифровка маркировки

Обозначение отечественных моделей трактуется следующим образом:

• Первая буква в названии модели указывает на тип трансформатора, в нашем случае это будет буква «Т», указывающая на принадлежность к ТТ.
• Вторая буква указывает на конструктивную особенность, например буква «Ш» указывает на то, что это устройство является шинным устройством. Если указана буква «О», то это ссылка ТТ.
• Третья буква шифрует выполнение изоляции.
• Цифры указывают класс напряжения (в кВ).
• Буква, обозначающая климатическое исполнение по ГОСТ 15150 69
• ТТ, указывающий номинальный ток первичной и вторичной обмоток.

Приведем пример расшифровки маркировки трансформатора тока.

Табличка на ТТ с указанием его марки

Как видите, на рисунке изображена маркировка ТЛШ 10УЗ 5000 / 5А, это говорит о том, что у нас есть трансформатор тока (первая буква Т) с литой изоляцией (L) и сборной шиной (Ш). Это устройство можно использовать в сети напряжением до 10 кВ. Что касается производительности, то буква «U» указывает на то, что устройство предназначено для работы в зоне умеренного климата. CT 1000/5 A, указывает значение номинального тока на первой и второй обмотках.
