Расшифровка названия и особенности конструкции провода ПВ3

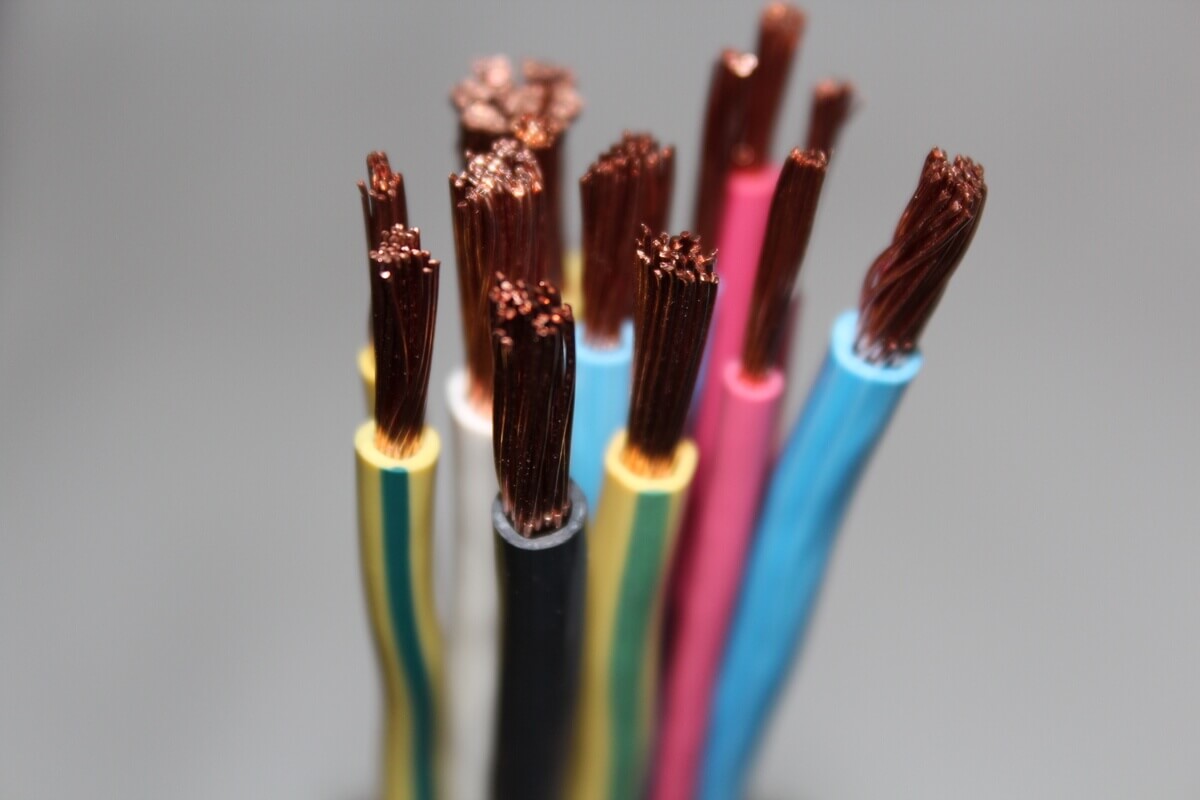

Провод ПуГВ

На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».

Расшифровка названия ПВ3

И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.

Основные характеристики провода ПВ3

Итак:

Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.

Расшифровка типа провода согласно ГОСТа 2010 года

Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.

Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.

Конструкция провода ПВ3

Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.

Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.

Зависимость толщины проволок от гибкости провода ПВ3

Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.

В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.

Провод ПВ3 95

А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса. Кстати количество этих проволок должно быть не менее 16 штук.

Номинальные параметры изоляции провода ПВ3

Следующим важным элементом в конструкции провода является изоляция

Но здесь все достаточно просто. В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже. Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная. В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.

Стандартные расцветки провода ПВ3

Последним вопросом, на который мы обратим внимание, является расцветка провода. Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции

Условия эксплуатации и монтажа провода ПуГВ:

Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997. Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже. Класс пожарной опасности по ГОСТ Р 53315-2009 — О1.8.2.5.4 Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69 Требования стойкости к внешним воздействующим факторам: — провода стойки к воздействию повышенной температуры окружающей среды до 65°С — провода стойки к воздействию пониженной температуры окружающей среды до -50°С — провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С; Монтаж проводов производится при температуре не ниже -15°С Радиус изгиба при монтаже– не менее 5 Dн Длительно допустимая температура нагрева жил при эксплуатации, не более +700С Срок службы провода ПуГВ не менее 20 лет при соблюдении потребителем требований по транспортированию, хранению, монтажу и эксплуатации

Стоимость

Цена провода ПуГВ 1х6 устанавливается в индивидуальном порядке для каждого потребителя. Приобретение товара может производиться из имеющегося в наличии ассортимента или по предварительному заказу. Выгодные предложения и доступная стоимость провода позволяют выбрать необходимый товар. Цена за метр устанавливается в зависимости от объема заказа, условий поставки товара и других нюансов.

Чтобы купить ПуГВ 1х6 достаточно оставить заявку удобным способом – на сайте или отправить на электронную почту. В самые короткие сроки потребитель получит выгодное предложение, скидки на покупку и условия доставки заказа.

Полная информация о продукции, сертификат соответствия, а также паспорт качества предоставляются в обязательном порядке каждому покупателю, что гарантирует приобретение оригинального товара с заявленными характеристиками и качеством.

Вернуться к навигации

Новый стандарт на установочные провода и кабели

ГОСТ 31947-2012 по сравнению с ГОСТ 6323-79 введены следующие новые требования:

Исключены провода с алюминиевыми жилами. Токопроводящие жилы изготавливаются только из медной проволоки (луженой и нелуженой).
Включены кабели с диапазоном сечений токопроводящих жил 0,75-50 мм². Количество жил в кабелях — 2,3,4,5.
Расширен диапазон сечений токопроводящих жил проводов:

для одножильных проводов от 0,5 до 400 мм²;
двух-, трехжильные провода от 0,75 до 4,0 мм².

Токопроводящие жилы по гибкости могут быть:
не требующие повышенной гибкости (1 класса до 10мм², 2 класса свыше 10мм²);
повышенной гибкости (5 класс).

Конструктивное исполнение многожильных проводов и кабелей должно быть следующее:

плоское — для проводов;
круглое — для кабелей.

Основные жилы, жила заземления проводов и кабелей и нулевая жила кабелей должны иметь одинаковое сечение . Допускается в трех- , четырех- и пятижильных кабелях с номинальным сечением основных жил 25мм2 и выше жила заземления меньшего сечения в соответствии с таблицей 3.

Таблица 3

Наименование жилы	Номинальное сечение жилы, мм²
Основная жила	25	35	50
Жила заземления	16	16	25

Введена система цветовой маркировки жил с целью их идентификации (предпочтительная схема расцветки приведена в таблице 4):

Расцветка должна быть сплошной.
Не рекомендуется использовать красный и белый цвета.

Таблица 4

Число жил в кабеле, шт.	Цвет изоляции жилы	Обозначе- ние
Порядковый номер жилы
1	2	3	4	5
3	Корич- невый	Черный	Натураль- ный
Корич- невый	Синий	Зеленый-желтый	N, PE
4	Корич невый	Черный	Натураль- ный	Синий	N
Корич- невый	Черный	Натураль- ный	Зеленый-желтый	PE
5	Корич невый	Черный	Натураль- ный	Синий	Зеленый-желтый	N, PE
Корич- невый	Черный	Натураль- ный	Черный	Синий	N

Обязательное наличие заполнения наружных промежутков между скрученными изолированными жилами, в том числе в виде экструдированной внутренней оболочки, для придания кабелям и проводам практически круглой или плоской формы.

Допускается отсутствие оболочки в одножильном проводе.
Расцветку оболочки не нормируют.

Введено требование к минимальной массе одного метра токопроводящей жилы, с целью исключения возможности поставки кабелей с заниженным сечением токопроводящих жил
Приведены значения допустимых токовых нагрузок проводов и кабелей.
Введены требования пожарной безопасности. Введены провода и кабели пониженной пожарной опасности, не выделяющие корозионно-активных продуктов и с низкой токсичностью.

Технические характеристики ПУГВ

У установочного провода подобного типа есть ряд важных характеристик:

Кратковременный перегрев – сохранение изоляцией своих механических и диэлектрических параметров в аварийной ситуации, например, при перегрузке системы или перегреве до 150 градусов по Цельсию.
Допустимое механическое удлинение изоляции – обозначает возможность слоя из поливинилхлорида к изменениям геометрических характеристик. Но при условии, что оно не превышает 50% длины. Для того чтобы провод можно было с легкостью изгибать в этом диапазоне.
Устойчивость слоя изоляции к единичным ударам, вибрационным и акустическим воздействиям. Однако она плохо переносит ультрафиолетовое излучение.
Проводимость – эта величина у каждой марки своя, и она может варьироваться в зависимости от разности температур кабеля. Определяется она сопротивлением медного проводника.

Номинальное сечение (мм2)	Минимальное число проволок в жиле (шт.)	Наружный диаметр провода (мм)	Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20оС (Мом/км)
0,5	7	2,0	39,6
0,75	7	2,2	25,5
1	7	2,3	21,8
1,5	7	2,8	14,0
2,0	15	3,1	9,97
2,5	19	3,5	8,05
4,0	19	4	4,89
6,0	19	4,6	3,11
10	49	6,3	2,0
16	49	7,5	1,21
25	77	9,9	0,809
35	105	10,9	0,551
50	144	13,3	0,394
70	210	15,5	0,277
95	285	17,6	0,203
120	360	19,5	0,162
150	444	21,2	0,129
185	555	23,8	0,104
240	760	27,1	0,0808

Таблица 1 – Зависимость параметров кабеля ПуГВ от числа проволок и их сечения.

Электрическое сопротивление изоляции – данная характеристика испытывается при производстве. Кабель опускают вводу и подают напряжение в 2,5 кВ на протяжении 5 минут.
Допустимый радиус изгиба – позволяет узнать, на сколько можно изгибать данный проводник. Эта характеристика проверяется после изготовления с последующим занесением информации в паспорт изделия.
Рабочая температура – данный параметр отвечает за требование к температурному режиму, при котором возможна нормальная работа провода. Она находится в диапазоне от -50 до +70 градусов Цельсия. Также, стоит отметить, что кабель можно эксплуатировать при высокой влажности окружающей среды, но не более 98%.

Важно! Монтаж провода должен осуществляться при температуре не ниже -15 градусов, но лучше выполнять его установку при значениях выше 0

Состав

Провод ПуГВ является одножильным, и благодаря этому он имеет довольно простую конструкцию. Это проводник, в конструкцию которого входят несколько медных проволок. Должная гибкость провода при большом суммарном сечении достигается за счет скрученных между собой проволок меньшего сечения.

Из луженой медной проволоки изготавливаются жилы, а из поливинилхлоридного пластиката выполнена изоляция провода.

В зависимости от сечения кабеля, варьируется количество проволок. Провода с сечением от 0,5 мм2 до 35,0 мм2 в своём составе имеют минимум 7 штук проволок. Их количество определяется производителем, согласно техническому регламенту.

Цвет

Цветовая палитра изоляционной оболочки провода ПуГВ может быть различной, и его покрытие делается сплошным. Допускается окраска провода в виде 2 продольных полос различных цветов, располагающихся диаметральным способом. Для кабеля заземления используется желто-зеленый цвет, для фазного – коричневый, а для нулевого – синий

Важно! Обычно, цветная маркировка обсуждается при осуществлении заказа, однако, если отсутствуют какие-либо указания по данному поводу, то производитель оставляет за собой право на выбор собственной цветовой маркировки проводов

Цвета оболочки

Где применяется провод ПУГВ (назначение)?

Наряду с отличными электрическими свойствами, кабель характеризуется низкой стоимостью и повышенной гибкостью.

Характеристики провода ПуГВ позволяют использовать его во многих сферах. Допускается применение провода при монтаже линий освещения, электрических щитов, а также в качестве силовых проводников для стационарного подключения машин, механизмов станков и внутренних электроустановок. Благодаря его высокому классу гибкости очень удобно выполнять сборку и подключение схем в труднодоступных местах, внутри электронных устройств, для соединения силовых и сигнальных цепей.

Возможно производить монтажные работы, где размещение кабеля будет под слоями штукатурки, в кладке из кирпича или внутри бетона, при закрытом методе укладки.

Подходит для сборки схем внутри светильников и люстр, но при условии, что они не слишком нагреваются, и осветительные приборы не будут установлены в помещениях с повышенным температурным режимом. Для таких целей лучше использовать более термостойкие провода.

Возможно использовать проводник и при нестационарном монтаже электрического оборудования.

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Применение

Этот вид проводника используется для осуществления питания неподвижных электротехнических агрегатов в сетях освещения и электрических системах. Кроме того, для электромонтажа различных электротехнических устройств, аппаратов и механизмов в закрытых помещениях. Величина переменного напряжения составляет до 450-750 В с частотой до 0,4 кГц. В сетях с постоянным напряжением 1 кВ.

Данный проводник выполняет правила и нормы следующих международных стандартов по конструктивным и технико-технологическим характеристикам: МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Продукция используется для укладки в электрических системах с требованием повышенной гибкости в процессе укладочных работ. Укладка возможна в коробах, трубах и т.д.

Доступные методы контроля качества провода ПуГВ

Приведены методы контроля, которые, не являясь строго соответствующими ГОСТ, позволяют сделать предварительные выводы о качестве провода, если измеренные значения существенно отличаются от регламентированных. Окончательное заключение о соответствии провода ГОСТ может быть сделано только после проведения испытаний провода в специализированной лаборатории по строгим методикам и в объемах, указанных в ГОСТ.

Визуальный осмотр. Могут быть проверены: маркировка, число проволок в жиле, расцветка и целостность изоляции.

Измерение конструкционных размеров. Могут быть проверены с помощью подходящих измерительных инструментов толщина изоляции и наружный диаметр. Измерение диаметра проволоки dпр и расчет сечения жилы по формуле 0,785dпр2N (где N – число проволок в жиле) не является строгим методом контроля сечения жил, т.к. подтверждением соответствия сечения является электрическое сопротивление, однако существенное отклонение рассчитанного сечения от номинального (более, чем на 10%) может служить основанием для сомнений в качестве.

Измерение электрического сопротивления токопроводящих жил. Может быть проведено на готовом проводе омметром с подходящим пределом измерения (при небольшом сечении и нормальной длине провода в бухте или на барабане может составлять несколько Ом) и пересчитано на длину 1км

Особое внимание следует уделять хорошему контакту с измерительными проводами

ПВС провод, конструкция

ПВС — провод соединительный в виниловой изоляции . Он состоит из двух или более медных, скрученных и изолированных друг от друга многопроволочных жил, одетых в защитную оболочку из поливинилхлорида. В зависимости от марки, кабель ПВС имеет различную форму поперечного сечения и различный набор и структуру токопроводящих жил. Количество медных (или алюминиевых) жил от 2 до 5, сечения в диапазоне от 0,5 до 25 мм2, оболочка — резиновая (прорезиненная) или традиционная ПВХ. Цвет изоляционной оболочки ПВС-белый, чёрный или серый. Цвета изоляции жил по стандарту: коричневый, чёрный и красный-фазы, синий — нуль, жёлто-зелёный цвет — заземление.

Всё о ПУГСП

Провод ПУГСП — это скрученный медный провод — жгут. Он выполняется в двух цветах и поставляется по типоразмерам. Используется ПУГСП для энергосетей при освещении, а также для подключения бытовых приборов и электророзеток с напряжением 250 В переменного тока при частоте 50 Гц. Провод создаётся из трёх жил и двойной изоляции ПВХ. Строительная длина (бухта) провода составляет 50 метров, поперечное сечение-2,5 мм.

Многопроволочные жилы (2 или 3 в проводе) круглой формы медные или алюминиевые, располагаются параллельно друг к другу. Изоляция имеет стандартный цвет и толщину 0,3 мм.

Оболочка ПУГСП из пластиката поливинилхлорида и имеет радиальную толщину 0,5 мм.

Технические параметры ПУГСП:

Кабель предназначен для работы в температурном режиме от -15 до +50 градусов.
В одиночной расположении и прокладке не горят
Электрическое сопротивление составляет 27,1 Ом на контрольном участке длиной 1 км, сечением в 1мм2 и при температуре +20 градусов
Длина провода строительная-5 метров

https://youtube.com/watch?v=ON1EYuKslT4

Расшифровка и конструкция провода ПуГВ

Расшифровка маркировки провода ПуГВ

Расшифровка маркировки проводов

Итак:

Классы гибкости проводов

Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Различные сечения проводов ПуГВ

Конструкция провода ПуГВ

Итак:

Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

Технические характеристики и расшифровка маркировки провода пв-1

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
Провод с легкостью переносит вибрации, акустические удары и т. п.
Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.
