Текущий ремонт трансформаторов

Ремонт измерительных трансформаторов

Текущий ремонт измерительных трансформаторов начинают с очистки их от пыли и грязи, затем осматривают фарфоровую, эпоксидную или другую изоляцию, проверяют надежность их крепления к конструкции, объем масла в баке и отсутствие течи в уплотнениях и сварных швах. Чтобы устранить течь масла, подтягивают скрепляющие болты. Если это не помогает, ставят новую прокладку из маслостойкой резины. Если масло протекает через сварные швы, трансформатор заменяют новым.
Проверяют надежность соединения трансформатора с контуром заземления, контактные соединения внешних проводов с трансформатором, соединения вторичных обмоток с «землей». При ремонте разборных трансформаторов тока проверяют отсутствие ржавчины на торцах магнитопровода. Для этого отсоединяют проводники, откручивают гайки скрепляющих болтов и разнимают половинки трансформатора. Ржавчину снимают шкуркой, половинки скрепляют болтами, стараясь, чтобы между ними не было воздушного зазора и кабель располагался в центре окна трансформатора. В трансформаторах измеряют сопротивление изоляции, первичной обмотки — мегаомметром на 2,5 кВ, вторичной — на 1 кВ. Сопротивление изоляции не нормируется, однако для вторичных обмоток трансформатора тока сопротивление, равное 50 — 100 Мом, считается достаточным. Если сопротивление изоляции обмоток менее указанной величины, трансформатор снимают и сушат.
При капитальном ремонте трансформаторы тока (ТТ) и напряжения (ТН) испытывают повышенным напряжением. При замене трансформаторов в ходе ремонта проводят испытания, проверяют целость их обмоток, а также группы соединения трехфазных и полярность однофазных трансформаторов. Как известно, направление тока в обмотке амперметра переменного тока не оказывает влияния на точность его работы (при любом способе подключения амперметра к ТТ он будет давать правильные показания). В таких же приборах, как ваттметры, счетчики электроэнергии, а также многие устройства релейной защиты, направление тока имеет большое значение. Поэтому обмотки ТТ имеют специальную маркировку, позволяющую правильно подключать его в первичную цепь высокого напряжения и во вторичную измерительную цепь. Так, начало и конец первичной обмотки маркируются соответственно Л1 и Л2 (линия), а начало и конец вторичной обмотки — И1 и И2 (измерительная цепь тока). Выводы ТН маркируют следующим образом: начало и конец первичной обмотки обозначают соответственно А и X, а начало и конец вторичной обмотки — а и х.

Рис. 11. Схема проверки полярности измерительного трансформатора: GB — аккумулятор; S — рубильник; Р — гальванометр (поляример); w1,  w2 — первичная и вторичная обмотки

Целостность обмоток и правильность их соединения проверяют мегаомметром, а полярность определяют по схеме, показанной на рис. 11. При правильном обозначении выводов стрелка гальванометра (поляриметра) Р в момент замыкания рубильника 5 должна отклоняться вправо. Трансформаторы с неправильно обозначенными выводами отправляют для перемаркировки. При проверке целости вторичной обмотки закорачивают первичную обмотку, так как при разомкнутой первичной обмотке в ней будет наводиться электродвижущая сила большой величины, опасная как для человека, так и для изоляции обмотки.

Как производят ремонт измерительных трансформаторов

Обязательное требование – подготовить специальное помещение (цех или хотя бы гараж) для починки и поверки. Нужно очистить эпоксидную и фарфоровую изоляции от накопившейся пыли, грязи и жира, проверить прочность их крепления и места соединений на наличие трещин. Далее предпринимаются такие шаги:

Проверка наличия масла в баке и его количеств.

Если замечена течь, то нужно затянуть сильнее болты и промазать места соединения герметиком. В том случае, когда трансформатор пропускает масло через швы сварного происхождения, он нуждается в полной замене и ремонту не подлежит;Проверить соединение трансформатора и заземления. В частности вторичной обмотки и заземляющего контура;Наличие на торцах и болтовых соединениях коррозионных процессов.

Если таковые имеются, их необходимо устранить посредством использования наждачной бумаги или проволочной щетки;Проверить сопротивление изоляционных материалов. Для этого понадобится специальный прибор – мегаоомметр, разработанный по принципу мультиметра. Норма – 1 кВ для обмотки первичной и 2,5 для вторичной.

Распределение токов в обмоткахСхема измерительных трансформаторов

Испытания трансформаторов после ремонта производят при помощи высоких напряжений. При помощи таких исследований можно проверить правильность трехфазных соединений и полярность устройств.

Ненормальное гудение

Если внутри корпуса определяется ненормальное гудение, причин такому состоянию может быть несколько. Его вызывает ослабление болтов крышки или других деталей. Их потребуется подтянуть.

При повышенном напряжении в сети может появиться шум. Чтобы его устранить потребуется переставить переключатель в правильное положение. При нарушении прессовки на стыках внутри магнитопровода появляется гудение. Сердечник потребуется перепрессовать. Если крайние листы магнитопровода начинают вибрировать, можно услышать шум. Их нужно расклинить.

Гудение также вызывает перегрузка оборудования (её необходимо снизить), неравномерная загрузка фаз или замыкание между ними или витками обмоток.

Помимо перечисленных неисправностей могут появиться обрывы в витках катушек при их некачественном соединении. Если подобная ситуация определяется в первичной обмотке, произойдёт изменение вторичного напряжения.

Чтобы определить объем работ в аварийной ситуации, производится процесс дефектации трансформатора. Это позволяет установить степень тяжести и характер повреждений. На основе проведённого анализа устанавливается потребность в материалах, приспособлениях и инструментах, необходимых для проведения устранения неисправностей.

Силовые трансформаторы, как и любая техника, нуждается в периодическом обслуживании. Чтобы не возникла необходимость проводить устранение неисправностей в аварийном режиме, периодически проводятся техосмотры и комплекс капитальных мероприятий по восстановлению элементов системы.

голоса

Рейтинг статьи

Основы ремонта гидротрансформаторов

Капитальный ремонт гидротрансформаторов акпп, трансформаторов типа тмз, и электродвигателей необходим каждые 5 лет. Что входит в этот процесс:

1. Проверка обмоток статора;
2. Проверка соединений и контактов галогенных ламп и диодов (например, модель автомобиля Мерс или БМВ);
3. Замена либо восстановление обмоток ротора, изготовленных сварным путем;
4. Техника обязательно диагностируется при помощи контрольных устройств;
5. Полная модернизация деталей машин (по требованию или необходимости).

По такой же схеме производят ремонт строчных трансформаторов (в телевизорах, холодильниках и прочей бытовой технике) более подробную информацию поможет найти специальный справочник электрика.

Схема гидротрансформатора

Если самостоятельно нет возможности выполнить все операции, то помогут фирмы, специализирующиеся на ремонте электрических устройств и СТО, просто нужно заключить с ними соответствующий договор. Средняя цена на ремонт трансформаторов тока и напряжения колеблется в пределах от 200 долларов до тысячи, причем нужно понимать, что этот прайс меняется в зависимости от города или повреждений (например, Донецк, Самара, Чебоксары, Новосибирск,  отремонтируют ТМЗ за 500 у.е., а в Минске, Санкт-Петербурге, Алмате и Москве – ремонт обойдется все 700)

Обратите внимание, Украина в этом плане значительно дешевле, это происходит в связи с тем, что практически в каждой области есть машиностроительный завод

Починка аппаратов с постоянным током

Простейшая схема сварочного аппарата позволяет изучить устройство и произвести необходимый ремонт по выявленной поломке.

Питание устройства строго от сети и составляет стандартные 220 Вольт. К первичной обмотке подключают предохранитель 10 А (перегорание детали позволяет быстро устранить неисправность за счет обеспечения простой замены). Также дополнительно подводят автомат SA1 на 16A.

Силовая часть устройства становится неисправной по таким же причинам, как и у трансформаторов. Электронная часть же с выпрямителем, блоком управления. В ней может быть выявлена неисправность диодного моста или других деталей.

Перемотка

Ремонт сварочных трансформаторов в текущем режиме при перемотке устройства требует выполнения определенных подготовительных действий по подбору необходимых материалов:

• провод для осуществления первичной, вторичной перемотки (количество, марку материала можно узнать только после полной разборки устройства);
• шеллак (заменяют цапонлаком, краской ПФ);
• оправка или брусок для обеспечения вторичной обмотки (по размерам замеренного каркаса катушки), изготовленного из специальных клиньев. Необходимые значения получают после разматывания;
• лакоткань.

Расчет длины необходимого расстояния:

• получение длины «среднего витка» (среднее число между максимальной значением длины витка в наружных и внутренних слоях);
• число полученных слоев, витков.

По уцелевшей части обмотки определяют нужный диаметр по сечению и марку провода. Первичную обмотку из тонкого провода наматывают сразу на каркас, а вторичную на оправку с предварительным наматыванием одного слоя лакоткани.

Витки наматываются плотно друг к другу и строго соблюдают количество витков. Каждый слой обмотки тщательно обрабатывают шеллаком и накладывают слой лакоткани. При высыхании материалов предотвращается перемещение проводов, которое может возникнуть при нагревании и разрушении изоляции.

После осуществления намотки собирают катушки починенного аппарата и тщательно просушивают их. При помощи тестера проверяют целостность обмотки.

Исправность аппарата проверяют с измерением значений напряжения и одновременным включением устройства в электросеть. При соответствии всех данных починка прошла успешно и трансформатор можно использовать по назначению.

Самостоятельный ремонт сварочного трансформатора

Прежде чем самостоятельно осуществить ремонт по устройству и обслуживанию сварочных аппаратов необходимо проверить некоторые важные аспекты:

• соответствие необходимых параметров (выбранная полярность, величина тока обрабатываемые материалы, применяемые электроды (диаметр, размер);
• необходимый контакт кабелей и их зажим;
• возможное выявление превышения времени непрерывной работы или же обрыва кабеля.

Если же вышеперечисленные неисправности не были выявлены, то следует снять защитный корпус трансформатора и произвести внешний осмотр на предмет выявления визуальной поломки:

• изменение внешнего вида контактной колодки;
• нарушение изоляции одного из подводящих проводов;
• ослабление контакта крепления;
• отсутствие напряжения на вторичной обмотке требует осуществления перемотки трансформатора (данный процесс подробно рассмотрен выше).

Осуществление полного ремонта

Капитальный ремонт сварочного трансформатора подразумевает выполнение следующих действий:

• полная разборка устройства;
• установка новых деталей, которые нужно заменить.

Детали, подлежащие замене:

• катушка первичной или вторичной обмотки;
• конденсаторы, дроссель;
• контактные узлы (колодки, зажимы);
• механизмы подвижного характера, узлы.

При осуществлении капитального ремонта все технические характеристики после замены деталей должны соответствовать прибору. Договоренность с заказчиком предполагает полный ремонт данного устройства для обеспечения более длительного срока эксплуатации и исключения повторной поломки.

Цены на ремонт

Стоимость по ремонту таких аппаратов основывается на 2 важных аспектах:

• стоимость деталей, которые необходимо заменить;
• оплата услуг за выполненную работу.

Для того чтобы выгодно произвести ремонт устройства необходимо предварительно учесть стоимость починки и сравнить ее с ценой нового трансформатора. В некоторых случаях выгоднее купить новый аппарат и не тратить лишнее время на устранение неисправности.

Сварочные трансформаторы являются устройствами, которые требуют текущего ремонта по необходимости и регулярного технического обслуживания. При соблюдении таких норм можно легко предотвратить серьезные неисправности в аппарате.

Ремонт переключателя

Ремонт переключателя заключается в устранении дефектов контактных соединений, изолирующих трубок цилиндров и уплотняющих устройств. Контакты зачищают, промывают ацетоном и трансформаторным маслом. Обгоревшие и оплавленные контакты опиливают напильником. Разрушенные и выгоревшие контакты заменяют новыми. Небольшие повреждения изоляции трубки или цилиндра восстанавливают двумя слоями бакелитового лака. Ослабленные места присоединения отводов обмоток запаивают припоем ПОС-30.

Отремонтированный переключатель собирают, протирают ветошью место установки, осматривают сальниковое уплотнение, ставят на место рукоятку переключателя и затягивают шпильки. Качество работы переключателя проверяют переключением его положений. Переключения должны быть четкими, а фиксирующие шпильки во всех положениях должны полностью входить в свои гнезда.

Проверка работы переключающего устройства для регулирования напряжения под нагрузкой состоит в определении правильности последовательной работы подвижных контактов а и б переключателя и контакторов К1 и К2. Нарушение последовательности работы этих элементов переключающего устройства может привести к серьезным повреждениям трансформатора и аварии в электрической сети.

ОБЩИЕ ПОЛОЖЕНИЯ.

1.1. Настоящая инструкция содержит основные требования для электрослесаря по ремонту силовых трансформаторов. Каждый электрослесарь должен хорошо знать и выполнять все требования, изложенные в данной инструкции, а руководство цеха обязано создать нормальные условия для работы и обеспечить электрослесаря всем необходимым для безопасного выполнения порученной работы. Лица, нарушившие данную инструкцию привлекаются к ответственности согласно правилам внутреннего трудового распорядка предприятия. 1.2. Для выполнения обязанностей электрослесаря по ремонту трансформаторов допускаются лица, не моложе 18 лет, прошедшие медицинское освидетельствование, прошедшие обучение по соответствующей программе и проверку знаний в квалификационной комиссии.

1.3. К работе с грузоподъемными механизмами могут быть допущены лица не моложе 18 лет, специально обученные, сдавшие экзамены в квалификационной комиссии и имеющие на руках удостоверение.

1.4. Не курить в цехе по ремонту трансформаторов и в местах слива и наполнения масляных аппаратов, вблизи газовых баллонов, ацетиленового /газосварочного/ аппарата, это может привести к взрыву или пожару.

1.5. Проверка знаний электрослесаря производится комиссией цеха:

по охране труда и ППБ 1 раз в год, по технологии работ и производственным инструкциям не реже 1 раза в два года.

1.6. Электрослесарь по ремонту трансформаторов работает по нормированному учету рабочего времени. По распоряжению начальника службы PC, начальника цеха /ст.мастера/ электрослесарь может быть направлен для выполнения работ на любой объект службы PC.

1.7. Электрослесарь по ремонту силовых трансформаторов обеспечивается спецодеждой, спецобувью и средствами защиты в соответствии с действующими нормами. Электрослесарь по ремонту трансформаторов должен знать:

1. общие понятия из электротехники;
2. общие понятия об электрических и электроизоляционных материалах;
3. методы ремонта силовых масляных трансформаторов с разборкой выемной части и сменой обмоток;
4. монтаж схем отводов с подключением к вводам и пepeключaтeлям;
5. методы ремонта и замены поврежденных обмоток, сушки керна трансформаторов индуктивным способом;
6. наладку вспомогательных механизмов /насосы, вентиляторы и т.п./, а также применять соответствующий инструмент, приспособления, такелаж и грузоподъемные механизмы;
7. схемы и группы соединения обмоток;
8. способы сушки и регенерации трансформаторного масла и нормы качества масла;
9. действующие Правила безопасной эксплуатации электроустановок в объеме согласно приложения № 1;
10. действующие Правила технической эксплуатации эл.станций и эл.сетей в объеме приложения № 1;
11. действующие Правила эксплуатации электрозащитных средств используемых при выполнении работ в электроустановках в объеме приложения № 1;
12. действующие Правила безопасной работы с инструментом и приспособлениями применяемые при монтаже и ремонте энергетического оборудования в объеме приложения № 1;
13. действующие Правила пожарной безопасности в компаниях, на предприятиях и в организациях энергетической отрасли Украины в полном объеме;
14. действующие производственные инструкции по ремонту трансформаторов и оборудования, относящиеся к производственной деятельности;
15. Правила внутреннего трудового распорядка предприятия и действующее трудовое законодательство.

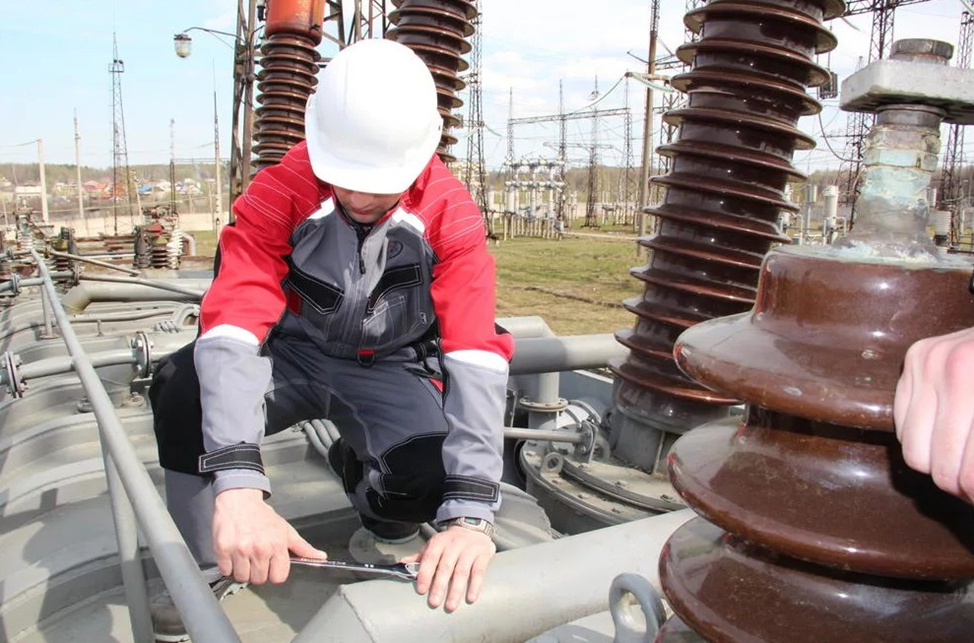

Особенности обслуживания

Порядок проведения обслуживания трансформаторного оборудования регламентируется действующими стандартами, техническими условиями, государственными нормативными документами, требованиями изготовителя, изложенными в паспортной документации и руководствах по эксплуатации.

При организации выполнения работ, внимательно осматривают инструменты и приспособления, чтобы убедиться в исправности инвентаря, соответствии установленным нормам безопасности.

После этого, через распределительный силовой щиток отключают подачу энергии на соответствующую камеру. Чтобы избежать несанкционированного включения, на рубильник подвешивают плакат с предупредительной надписью.

Затем разряжают конденсаторы выпрямителей, открывают в дверь в камеру и проверяют отсутствие напряжения низковольтными индикаторами на соответствующих выходах. Убедившись в безопасности, осматривают оборудование на предмет наличия внешних дефектов.

Проверяют целостность масломерного стекла, цветовой оттенок и объем трансформаторного масла.

На неудовлетворительное состояние установки может указывать повышенный шум при работе – гудение, вибрация, превышение показателей температурного нагрева. Поэтому после окончания регламентного осмотра и выхода за пределы камеры, нужно проверить агрегат при поданном напряжении, убедившись в отсутствии нежелательных явлений.

Результаты проверки фиксируют в паспорте установки и дежурном журнале.

Разновидности

Существует несколько разновидностей ремонта силового оборудования. Если требуется произвести обслуживание габаритного прибора высокой мощности, например, 1600 кВА, 2500 кВА, 6300 кВА и т. д., без особых навыков не обойтись. Специальное оборудование может осмотреть и устранить неисправности только квалифицированный профессионал.

Различают следующие виды ремонта:

1. Техобслуживание. Производится по установленному нормативами графику. При этом работа аппаратуры не прекращается.
2. Текущий ремонт силового трансформатора. Требует отключения аппарата от сети. Относится к профилактическим действиям.
3. Капитальный ремонт трансформаторов. Применяются меры по устранению неисправностей, возникших во время работы агрегата, а также при устаревании, износе системы. После 10–15 лет работы установки её необходимо реконструировать.

Помимо представленных действий производятся межремонтные и «послеремонтные испытания». Для устройств с мощностью более 110 кВ первое капитальное обслуживание требуется спустя 12 лет после начала эксплуатации. Для других разновидностей подобные действия совершаются по результатам испытаний и общему состоянию.

Техосмотр «силовых масляных трансформаторов» и агрегатов с масляной системой охлаждения типа «ТСЗМ», «ТСЗН» и прочих разновидностей, которые имеют в своём составе регулировочные элементы (РПН), необходим раз в год. Для устройств без системы РПН представленный тип обслуживания производится раз в два года.

Для прочих видов техобслуживание требуется не реже, чем раз в четыре года. Существуют и специальные инструкции. Их применяют в местах повышенного загрязнения.

Межремонтные испытания выполняются в соответствии с правилами, установленными ППР(проект производства работ).

Виды технического обслуживания

Большую роль в уходе за трансформаторами играют перечисленные далее четыре вида работ:

• Периодический осмотр. Проводится на работающем оборудовании с частотой, указанной в главе 1.6 правил технической эксплуатации (ПТЭ).
• Внеочередной осмотр. Выполняется незамедлительно в случае срабатывания защиты, вызванного коротким замыканием. Осматриваются участки, через которые прошел ток КЗ.
• Текущий ремонт. Проводится на отключенном оборудовании в соответствии с регламентом по графику. При выполнении работ соблюдаются межотраслевые правила техники безопасности.
• Капитальный ремонт. Осуществляется согласно местным инструкциям и нормам ПТЭ в случае серьезной поломки трансформатора.

Техобслуживание классифицируется на два типа — нерегламентированное и регламентированное. Оба вида работ осуществляются в соответствии с нормами ГОСТ 14695-80.

Регламентированное ТО

Выполняется в соответствии с заранее составленным графиком, за разработку которого отвечает РЭС либо собственная энергетическая служба объекта, на балансе которого стоит трансформатор.

В состав запланированного технического обслуживания входят следующие типы работ:

• диагностика и оценка работоспособности;
• удаление грязи, пыли, следов масла;
• регулировка механизмов и протяжка контактов;
• нанесение смазки на подвижные элементы;
• восполнение уровня трансформаторного масла;
• очистка помещения, в котором стоит трансформатор.

В процессе выполнения планового ТО специалисты оценивают текущее техническое состояние электрического оборудования. На основе этой информации можно предположить, через какое время может потребоваться капитальный ремонт. Обнаруженные дефекты, не представляющие для техники большую угрозу прямо сейчас, записываются в специальный журнал.

Нерегламентированное ТО

Обслуживание силовых трансформаторов вне регламента осуществляется по итогам выполнения осмотра в случае, если было обнаружено неудовлетворительное техническое состояние оборудования. Перечень выполняемых работ содержит:

• оценку исправности целых узлов и составных частей;
• проверку работоспособности системы охлаждения;
• контроль качества заземления, поиск утечек масла;
• оценку состояния теплоизоляции и пропуска газов.

Если в ходе проведения нерегламентированного ТО выявляются нарушения, специалисты описывают их в «Сменном журнале по учету выявленных дефектов и работ технического обслуживания». В него же заносится информация по выполненным работам.

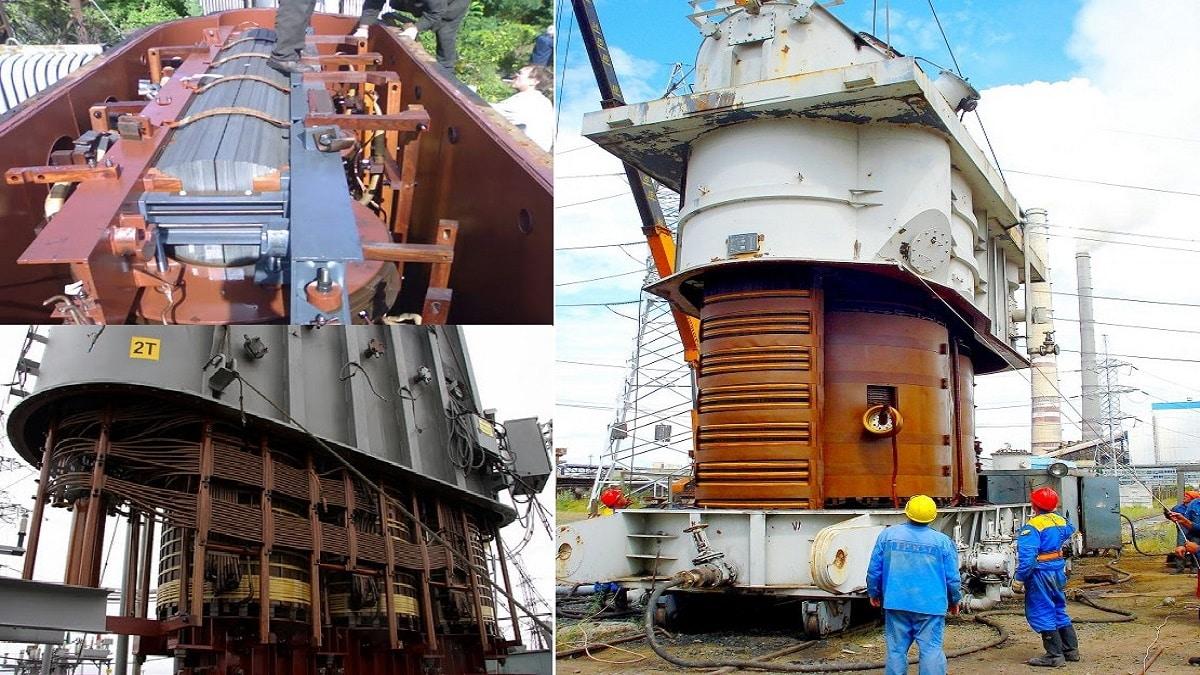

Капитальный ремонт трансформаторов

Как и в вопросах текущего ремонта, основные позиции капитального также диктуются типом конкретного агрегата и его конструктивными особенностями.

Однако основными положениями для капремонта трансформаторов включают в себя:

вскрытие трансформатора – сначала сливается масло ниже
уровня крышки, хотя бы на 20 – 30см, затем после вскрытия масляного агрегата
может извлекаться магнитпровод с обмотками;

Вскрытие бака

• осмотр обмоток на предмет выявления повреждений изоляции, сухой трансформатор осматривать легче, но эта процедура выполняется обязательно, при выявлении межвитковых замыканий, нагаров и прочих производят ремонт или замену обмотки;
• ремонт крышки и крышевых элементов – изоляторов, выводов, фильтров, осушителей, кранов, выхлопных труб и т.д.;
• ремонт силовых трансформаторов предусматривает проверку расклинивания и фиксации катушек на ярме, при необходимости их подклинивают и принудительно распирают;
• для масляных трансформаторов производится очистка жидкого диэлектрика, а при неудовлетворительных результатах анализов, его полная замена;
• обслуживание силовых трансформаторов в объеме капитального ремонта подразумевает устранение трещин или полную замену труб, радиаторов системы охлаждения, установку новых прокладок и т.д.;
• механическая очистка от краски и нанесение нового слоя покрасочного материала;
• проверка состояния дополнительных приборов;
• разборка активной части с последующей сушкой ее элементов;
• проверка параметров работы – коэффициента трансформации, групп соединения обмоток, тока и потерь холостого хода,
•  испытание силовых цепей в приборе, проверка изоляции обмоток, измерение тангенса диэлектрических потерь и т.д.

Электрические испытания

В некоторых ситуациях, когда при ремонте электрооборудования отсутствует возможность достать ярмо электрической машины, допускается производить капитальный ремонт с внешним осмотром. Но при этом полностью должно сливаться масло из бака для обеспечения доступа к обмоткам.

Силовые агрегаты после капитального ремонта с полной или частичной заменой обмоток обязательно подвергаются принудительной сушке, невзирая на данные, полученные при испытаниях.

Вывод в ремонт силового трансформатора последовательность

Задача и особенности заземления трансформаторов.

Во время эксплуатации любой трансформатор, понижающий или повышающий, выводится с работы аварийно в следующих случаях:

1. Внутреннее потрескивание, которое характерно для электрического разряда между двумя разно полярными проводниками;
2. Ненормального или неравномерного шума, который появляется как с нагрузкой, так и без неё;
3. При необоснованном нагреве, который увеличивается даже при номинальной нагрузке и исправном охлаждении;
4. При выбросах масла, которые могут быть и с расширителя и с разрушенной диафрагмы выхлопной трубы;
5. При сильной течи масла, а также при достижении минимального допустимого уровня;
6. После получения из лаборатории плохих результатов проведённого химического анализа масла.

Последовательность действий персонала при выводе с работы трансформатора в ремонт чётко регламентируется под роспись. В зависимости от местных условий и схемы включения трансформаторов эти переключения могут немного отличаться друг от друга, но основная логическая цепочка всё же остаётся неизменной. Главное, они должны быть выполнены без последствий для питаемого оборудования и для источников, потребляющих электроэнергию, а также безопасно, то есть с применением как основных, так и дополнительных средств индивидуальной защиты.

Вот последовательность отключений и переключений в схеме понижающего трехфазного масляного или сухого трансформатора подстанции, для вывода его в ремонт:

1. Если имеется секционный разъединитель и масляный выключатель с низкой стороны, то для обеспечения бесперебойного электроснабжения питающихся потребителей. при этом в первую очередь включается разъединитель а уже потом секционный масляный выключатель;
2. Отключается масляный выключатель с низкой стороны. Теперь обе секции питаются от одного трансформатора, который во время ремонта другого будет питать обе секции. Естественно, это если их всего две, как и трансформаторов;
3. Отключается вводной масляный выключатель, то есть с высокой стороны;
4. Теперь можно уже обеспечивать видимый разрыв к силовым шинам выводимого в ремонт трансформатора путём отключения линейных или шинных разъединителей;
5. С низкой и с высокой стороны должны быть установлены переносные заземления, естественно, после непосредственной проверки отсутствия напряжения и вывешивания плакатов безопасности.

После чего на ремонтируемый трансформатор допускается бригада, с соблюдением всех организационных и технических мероприятий.
