Подсветка в мебели своими руками, варианты реализации

Классификация светодиодных лент

Самым популярным видом светодиодных лент является SMD-светодиоды. Они отличаются простотой монтажа и продолжительностью службы.

Существует следующая классификация SMD-лент:

Исходя из количества кристаллов ленты делят на одно-, двух-, трех- и четырехкристальные. Этот показатель определяет разнообразие цветов – чем больше кристаллов, тем большее количество цветов может присутствовать на ленте.
Тип свечения обусловил существование монохромных и полноцветных светодиодов.
Если брать размеры светодиодов, то их показатели колеблются от 1,06х0,8мм до 5,0х5,0мм.
По частоте расположения светодиодов различают ленты с 30шт/м, 60шт/м, 120шт/м и 240шт/м. Чем гуще расположены лампочки, тем ярче будет свет.
В зависимости от показателя влагозащиты различают такие ленты:

IP 20 – с низким показателем влагозащиты (не для кухни)
IP 65 – со средним показателем (подходит для кухни)
IP 68 – с высоким уровнем (можно использовать в ванной или бассейне).

Монтаж пошагово

После всех приготовлений можно приступать к монтажу подсветки. Случаи с отдельными софитами и светодиодными лентами разберем отдельно, так как у каждого вида освещения есть свои особенности. Если вы приобрели уже готовую систему освещения, например NORFFLI, установка производится согласно инструкции, идущей в комплекте с товаром.

Установка отдельных софитов

Весь монтаж состоит из следующих этапов:

Аккуратно просверлите отверстия в точках установки. Чтобы не повредить ДСП продвигайте коронку медленно и без рывков. Перед этим зафиксируйте центр сверлом.
Установите выключатель на шкаф так высоко, как вам удобно. Если в доме есть дети, необходимо разместить коммутатор на недоступной для них высоте.
Зачистите около 1 – 2 см кабеля с обеих сторон для подсоединения оборудования.
Провода необходимо завести в клеммные колодки каждого светильника, а также выключателя, после чего закрепить их. Подключить нужно и преобразователь, если есть понижающий блок питания. Если колодок нет, можно припаять жилы паяльником.
Следующий шаг — отключить напряжение сети и подсоединить подсветку к схеме квартиры.
Все соединения заизолируйте. По завершении работы убедитесь, что кабель цел по периметру.
Проверьте работоспособность осветительного оборудования.

Установка светодиодной ленты

Ленту установить намного проще. Однако монтаж производится не в один этап.

Если вы хотите встроить в шкаф светодиодную ленту, вот пошаговый план действий:

Отрежьте нужный вам по длине кусок ленты (для этого на полосе есть специальные метки).
Под ленту необходима пластиковая полоса. Прикрепить ее можно, приклеив на жидкие гвозди или двусторонний скотч.
В стенке шкафа просверлите отверстие для кабеля.
От ввода разведите провода к месту установки ленты. Для этой цели лучше всего выбрать угол шкафа. Смонтируйте кабель-каналы, которые скроют провод.
Наклейте светодиодную ленту, после чего подключите ее к кабелям и выключателю.

Критерии выбора

При подборе элементов подсветки учитывают:

Яркость используемых ламп или светодиодов. Параметр рассчитывается в люменах. Например, для установки в затененных зонах потребуется светильник с повышенной яркостью, а для кухонных гарнитуров используют плафоны с мягким светом.
Потребляемую мощность. При использовании светодиодных полос параметр составляет до 20 В на погонный метр полосы подсветки.
Цветовую температуру, которая выбирается из диапазона от 2700 до 6500 К. Например, для фоновой или декоративной подсветки подходит теплое излучение (до 3000 К), а для рабочих зон применяют холодный поток.
Класс защиты осветительного прибора от пыли и влаги, который зависит от условий эксплуатации подсветки.

Назначение

Популярность оснащения мебели дополнительной подсветкой постоянно растет. Европейские мебельные компании предлагают все новые модели с элементами освещения. Это существенно увеличивает стоимость готовых изделий, поэтому на российском рынке новый тренд приживается не так быстро.

Точечные осветительные приборы предназначены для расставления акцентов. Такими элементами можно подчеркнуть эксклюзивность предметов мебели, выполненных на заказ. К мебельным относят приборы, вмонтированные не только в мебель, но и в арки, натяжные потолочные конструкции и ниши.

Точечные элементы могут использоваться как дополнительное либо основное освещение. Если мебельная подсветка используется в комбинации с люстрой, то освещение получается более мягким, без резких теней. Применение мебельной подсветки в качестве основного освещения возможно только для небольших комнат. В просторных помещениях они подходят исключительно для зонирования.

В зависимости от области, где применяются мебельные светильники, они могут выполнять одну из функций:

на книжных стеллажах и полках позволяют быстро отыскать книгу;
при оборудовании подсветками кухонного гарнитура можно добиться зонирования пространства на область приготовления и приема пищи;
внутри платяных шкафов они облегчают поиск одежды, обуви;
на полочках ванной создают необходимое естественное освещение;
подсветка нижней части мягких диванов и кресел гостиной создает романтическую атмосферу.

Также мебельные осветительные приборы используются для выделения картин, зеркал, фотографий. Поток света от них мягкий и рассеянный, он позволяет рассмотреть все мелкие детали, уловить художественный смысл

Область, выделенная светом, всегда привлекает внимание. Наиболее популярными сегодня являются модели с лампами led, дающие равномерный световой поток при низком напряжении

Сфера применения

Осветительные приборы со светодиодами используют как на улице, так и в помещениях. Профиль является корпусом, определяющим форму светильника, т.е. основные параметры осветительного прибора заложены в параметрах ленты (цвет, яркость, мощности и т.п.).

Области применения:

В помещениях. Подходит для жилых, офисных и промышленных помещений. Формирует линии света на потолке или на полу. В зависимости от количества и мощности ленты, можно добиться как приглушенного декоративного освещения (одноцветное или многоцветное RGB), так и яркого основного света. Устанавливают в стены и пол, формируя заданный рисунок. Чаще составляют хаотичный рисунок на потолке, где пересекают много линий разной длины или располагают их рядом. Удобно использовать для освещения на кухне над рабочей поверхностью, а также в гардеробной, кладовой или шкафу для одежды.
На улице. Лента устанавливается в кожух на улице в случаях, когда ее необходимо установить под асфальт или бордюр, например, для обозначения линия света на парковке. Также используют для формирования корпуса наружных светильников на стенах баров, ресторанов, беседок, фасадов здания и т.п. Основные задачи корпуса в этих случаях: защитить от физических повреждений; сформировать жесткую основу светильника, т.к. лента гибкая и без установить ее не получится.

Типы подходящих ламп и светильников

Подсветка рабочей зоны кухни должна способствовать работе и не напрягать зрение. Поэтому нужно ответственно подойти к выбору светильников и лампочек.

Точечные, трубчатые светильники и диодная лента подходят для организации кухонной подсветки. Однако все приборы имеют свои преимущества и недостатки, о которых нужно знать, чтобы сделать правильный выбор. Подвесные устройства для освещения рабочей плоскости не подходят, так как они занимают много места.

Выбор ламп – не менее важная задача, так как нужно подобрать устройства с подходящим световым потоком и цветовой температурой. Кроме того, источники света отличаются сроком службы.

Варианты выбора источников света

В кухонной подсветке можно использовать разные типы ламп, которые имеют свои достоинства и недостатки:

Лампы накаливания имеют низкую стоимость, однако они хрупкие, неустойчивы к перепадам температуры, имеют низкую светоотдачу, короткий срок службы, сильно нагреваются.
Галогенные устройства более эффективны, компактны, дольше служат, чем обычные лампы. Но они тоже нагреваются и если на них попадет жир, то лампочка сгорит.
Люминесцентные приборы отличаются длительным сроком эксплуатации, высокой светоотдачей, широким спектральным диапазоном. Однако они содержат токсические вещества, поэтому использовать их не рекомендуется.
Светодиодные лампы пока что остаются лидерами на рынке освещения. Это связано с тем, что источники света прочные, компактные, служат примерно 50000 часов, потребляют мало электроэнергии, не содержат токсических веществ, устойчивы к перепадам температур. Такие лампы имеют разную световую температуру и уровень яркости. Единственный недостаток – высокая цена, однако очень скоро он компенсируется за счет длительной работы и экономии электричества.

Led-лампочки идеально подходят для организации подсветки рабочей зоны. Однако следует выбирать источники света проверенных производителей, так как на рынке появилось много приборов сомнительного качества.

Какие светильники подходят для подсветки рабочей поверхности

Как упоминалось, освещение над рабочей зоной кухни можно организовать с применением точечных и трубчатых осветительных устройств. Светодиодные панели используют для основного или декоративного освещения.

Если вы остановили выбор на точечных устройствах, то правильно рассчитайте их количество для рабочей области. Если их будет недостаточно, то с подсветкой появятся проблемы в виде затемненных участков на рабочей плоскости.

Точечные устройства имеют привлекательный вид, хорошо освещают стол. Однако установить их можно только в шкаф с двойным дном.

Кухонная подсветка с линейными светильниками – это более предпочтительный вариант. Эти устройства равномерно освещают рабочую зону, поэтому разместить их можно на расстоянии 2 см.

ЛЕД-ленты обычно крепятся на липкий слой, однако он ненадежный, поэтому рекомендуется использовать двусторонний скотч или зафиксировать их с помощью степплера.

Используйте для подсветки рабочей зоны кухни трубки, элементы которых покрыты водостойким лаком.

Выбирая ленту, учитывайте ее яркость и размеры элементов. Рекомендуется покупать ленты с крупными кристаллами (50х50 или 50х75). Для подсветки рабочей области подойдут ЛЕД-панели, на которых элементы размещены в 2 ряда.

Для подсветки рабочей плоскости используют ленты, заключенные в профили из алюминия. Такие устройства не боятся влаги и хорошо смотрятся, однако свет становится менее ярким.

Частые ошибки при подключении

Несмотря на простоту вышеприведенных работ, в ходе подключения часто допускают ошибки, способные свести на нет все ваши усилия

Поэтому стоит заострить на них внимание:

Подключение выполняется в строгой последовательности – блок питания – коннектор – RGB лента – (усилитель) – RGB лента.
При отклеивании пленки на бюджетных моделях часто оголяются контакты заводской пайки, которые при монтаже на проводящую поверхность могут сгореть от токов нагрузки;
При совмещении между собой нескольких участков ленты их соединение должно производиться с помощью специальных коннекторов или пайки, но, ни в коем разе не скрутками;
Сечение проводов для соединения следует выбирать в соответствии с величиной нагрузки, иначе они могут перегореть;
Мощность БП нельзя выбирать впритык, обязательно нужно обеспечивать запас;
Светодиодные ленты большой мощности должны обязательно устанавливаться с устройством теплоотвода;
Последовательное подключение более 5м RGB ленты должно производиться только через усилитель или от отдельного БП и контроллера.

Подсветка светодиодами рассады

Опытные огородники часто используют светодиодный свет для рассады. Он долговечен, расходует мало энергии и ярко светит.

Чтобы самим собрать такую подсветку, вам будут нужны: светодиоды UVR, специальный клей, дощечка или профиль для закрепления диодов света, источник питания, он же драйвер, кабель и вилка.

Светодиоды подготавливают и крепят к драйверу. Он подсоединяется к выключателю и вилке. Устраивая хорошее освещение для рассады потребуется менять лампы через один: 2 красных — один синий и так дальше.

Лампочки советуют разместить в 2 ряда, чтобы их лучи не пересекались. Когда рассада пройдёт прищипывание, очерёдность диодов стоит поменять: красный, синий и дальше.

Чтобы изготовить светодиодную подсветку простым способом нужно купить ленту со светодиодами. Для этого нужны: четыре уголка 20х20, 2 ленты светодиодов красного и синего цветов, драйвер, провод и вилка.

Схема установки проста и предполагает наклейку ленты с лампами на уголки, подсоединение драйвера, выдерживая полярность.

Как сделать светодиодную подсветку своими руками

Прелесть ледподсветки заключается в том, что для монтажа освещения своими руками не требуется навыков профессионального электрика. Самым простым решением является приобретение комплекта для монтажа светодиодного освещения в который входит:

лента (обычно 5 метров);
блок питания;
диммер – регулятор уровня освещенности;
RGB контроллер (пульт дистанционного управления включением/выключением), изменения цветового режима и задания последовательности включения световых каналов;
коннекторы.

Для монтажа ленты 120-240 потребуется приобрести алюминиевый монтажный профиль.

Если технические характеристики готового комплекта не устраивают, можно все элементы приобрести по отдельности. Это позволит немного сэкономить

Важно произвести предварительные расчеты мощности светодиодной ленты, чтобы подобрать соответствующий блок питания

Расчет крайне прост. Достаточно подставить в приведенную формулу значения, чтобы получить искомую мощность блока питания:

W = L х W1 х K,

Где:

W – Мощность устройства питания (W);

L – длина ленты (м);

W1 – потребляемая мощность 1 п.м ленты;

К – коэффициент интенсивности эксплуатации.

Для фонового освещения — 1,3, для основного – 1,5 – 1,7.

Обрезка

Чтобы понять, как сделать освещение, и принцип устройства ленты необходимо внимательно посмотреть на рисунок.

РИСУНОК 1

Устройство светодиодной ленты

На рисунке обозначены места разреза. В них расположены выходы контактов токопроводящих каналов, на которые надеваются коннекторы – соединительные устройства. Режут ленту мощными портняжными ножницами или резаком, имеющимся в приспособлениях для снятия изоляции, который является одним из основных инструментов электрика.

Схема подключения подсветки

Подключение светодиодной ленты входящей в комплект не представляет трудностей Достаточно следовать приложенной инструкции. Для тех, кого больше греет светодиодная лента, сделанная своими руками, и кто решил собрать электрическую цепь самостоятельно, следует руководствоваться следующей схемой:

РИСУНОК 2

Простая схема подключения светодиодной ленты

Для большей наглядности, как сделать подсветку, чтобы даже начинающие электрики могли справиться с задачей, приводим фотографию предварительной сборки сложной схемы подключения светодиодной ленты SMD-5050 с блоком дистанционного управления:

РИСУНОК 3

Предварительная сборка светодиодной ленты SMD-5050

Подготовка перед установкой

Для установки и монтажа светодиодной подсветки потребуются следующие инструменты:

рулетка;
электродрель;
отвертка или шуруповерт;
ножовка по металлу для отпиливания алюминиевого монтажного профиля;
набор дюбелей и саморезов;
двухжильный монтажный электрический провод ПВХ-2,5 мм.

Монтаж светодиодной подсветки

Монтаж светодиодной ленты своими руками осуществляется непосредственно на поверхность стены, плинтуса, мебели на двустороннюю клейкую ленту (скотч) если количество светодиодов 30-60 на 1 п.м. Такие ленты почти не нагреваются в процесс эксплуатации. Ленты 120-240 монтируются на алюминиевый профиль, который следует монтировать с использованием теплоизоляционных шайб, оставляющих зазор между профилем и поверхностью – для лучшей вентиляции и охлаждения.

Источник света – непростой выбор

Самым, наверное, тяжелым выбором для многих людей будет для мебельных светильников выбор источника света. В такие осветительные установки можно вкручивать следующие типы лампочек:

накаливания. Не самый лучший вариант для кухни, так как единственным плюсом таких источников света является их низкая стоимость, а также максимально приближенный к естественному освещению. Во всем остальном они уступают более современным лампочкам;

Лампа накаливания

люминесцентные. Для кухни подойдут как теплого, так и холодного света

Такие изделия требуют осторожности при эксплуатации, так как содержат пары ртути. В связи с этим их нужно утилизировать определенным образом

Свет люминесцентных ламп зависит от их длины: чем длине будет лампочка, тем ярче она станет светить. Поэтому здесь рациональнее будет вместо двух маленьких источников света приобрести один, но длинный;

Люминесцентная лампочка

галогеновые. Плюсом их использования является длительный срок эксплуатации, яркий свет и низкое потребление электроэнергии. А вот среди недостатков здесь нужно отметить высокое нагревание. При этом их корпус, в отличие от ламп накаливания, является термостойким;

Галогеновые лампы

ксеноновые. Эти источники света в ходе своей работы практически не нагреваются, но дают слишком интенсивный для кухни свет;

Ксеноновая лампочка

светодиодные. Считаются лучшим решением для применения в светильниках, предназначенных для мебели. Светодиодные лампочки не содержат в своем составе вредных веществ, не излучают ультрафиолет, не мерцают, а также потребляют минимум электроэнергии.

Светодиодная лампочка

Как видим, для кухни лучше всего использовать именно светодиодные лампочки, которые прекрасно вкручиваются, как в накладные, так и во врезные модели светильников.

Делаем LED подсветку

Чтобы самостоятельно вмонтировать светодиодную ленту возьмём такие инструменты: сверло на 3 мм, ножовка по металлу, шурупы 10х1,5 мм, двухжильный провод, отвёртка, рулетка.

Если намечено установить ленту на нижние кромки элементов кухни, тогда есть 2 варианта:

Лента наклеивается прямо на обезжиренную поверхность низа кухонного шкафа.

Устанавливается в плинтусе. На низ шкафчика прикручивается или приклеивается профиль, а в него вставляется LED лента и накрывается прозрачной вставкой.

Универсальность и вариативность применения ↑

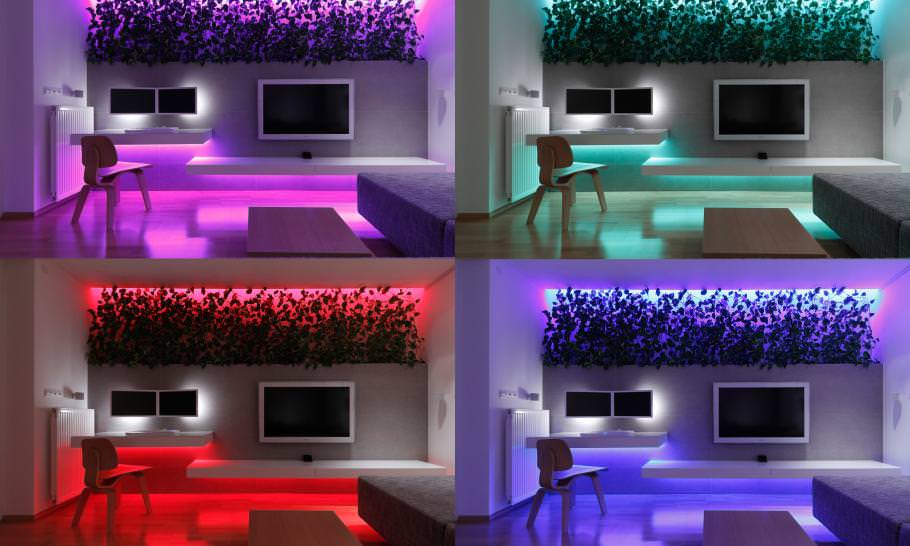

Освещение светодиодной лентой ↑

Светодиодной лентой можно освещать подвесные потолки и другие конструкции в помещении

LED ленты пока не используются в качестве основного освещения в квартире, все-таки их мощность недостаточно велика. Но вот подсветить рабочую поверхность на кухне, обозначить ключевые места в интерьере, декоративные ниши или украсить многоуровневые потолки – это задачи как раз для светодиодных лент. Благодаря гибкости, их можно укладывать на криволинейные поверхности практически любой конфигурации.

Светодиодное освещение потолка ↑

Для освещения потолка можно использовать светодиодные ленты и светильники

Для подсветки потолка можно использовать как ленты, так и светодиодные светильники. Разница лишь в том, что лента сможет обеспечить лишь декоративную функцию, а светильники могут существенно осветить помещение или даже служить основным источником света.

Ленты приклеиваются в нише подвесного потолка таким образом, чтобы их не было видно невооруженным глазом, и направляются вверх, чтобы подсветить поверхность потолка. Светильники чаще всего монтируются в гипсокартонные подвесные потолки или конструкции типа Армстронг и направляются вниз, в пространство комнаты.

Варианты подсветки комнаты ↑

Для головного освещения комнаты также можно использовать светодиодное оборудование

Для освещения комнаты используются светодиодные светильники с лампами от 5 до 12 Вт мощностью. Как рассчитать необходимое количество светильников и световой поток каждого уже описывалось выше. При этом существуют лампы, которые предназначены заменить старые лампы накаливания. Светильники можно устанавливать как в люстры, бра, так и в корпус мебели.

Светодиодное освещение на кухне ↑

Светодиодное освещение на кухне: подсвечивание шкафов снаружи и внутри, а также потолка

С помощью светодиодного оборудования можно осветить рабочую зону на кухне и места, где чаще всего находятся люди. Для этого можно использовать светильники, встроенные в подвесные потолки. А для подсветки кухонных шкафов можно использовать светодиодную ленту, приклеенную к поверхности. Если же освещение продумывается на стадии проектирования, тогда по желанию можно кухонный гарнитур сразу заказать с местами для светильников. Более того, шкафы можно подсвечивать изнутри. Например, сделать так, чтобы подсветка включалась только при открытии дверцы и отключалась при закрытии.

Светодиоды в аварийных системах ↑

Светодиодное оборудование используется в аварийном и дежурном освещении

Аварийное или дежурное освещение предназначено освещать помещения, здания, транспортные средства, если происходит внезапное отключение энергосети. В таком случае оно работает от генератора. Мощность светодиодного освещения настолько мала, что позволяет существенно экономить бюджет муниципальных предприятий, где требуется круглосуточное дежурное освещение.

Промышленное светодиодное освещение ↑

Промышленное светодиодное освещение используется на предприятиях, автостоянках, автострадах и других местах

Использование светодиодного оборудования в промышленных и производственных помещениях позволяет не только экономить на потребляемой электроэнергии, но обеспечивает многочисленные удобства. Во-первых, если выходит из строя лампа накаливания, для ее демонтажа или монтажа новой приходится вызывать специалиста и технику, так как они находятся на недоступной высоте. Если же используются светодиодные светильники, а их срок службы составляет не менее 5 лет, потребность в замене возникает крайне редко. Помимо помещений такие светильники применяются для освещения набережных, автостоянок, коттеджных поселков, автострад и дорог.

Светодиодное освещение только набирает темпы. Оно имеет массу преимуществ: экономичность, экологичность, удобный спектр излучения, долговечность, свет виден на далеком расстоянии, ну и, конечно, дизайн. К тому же, замена и монтаж светодиодного освещения крайне прост, его можно сделать самостоятельно, не прибегая к помощи специалистов.

Критерии выбора для освещения квартиры

Современные дизайнеры имеют массу вариантов по использованию светодиодов в проектировании помещений и не только.

Рассмотрим всё более подробно:

Маленькие помещения, комнаты. Как правило, здесь весьма уместны маленькие светильники и светодиодные ленты. Это позволяет расширить пространство и красиво подчеркнуть контуры помещения. Крупные светильнику тут будут неуместны.
Квартиры и дома средних размеров. Тут у нас гораздо больше вольностей. Очень популярно в наше время монтирование различных потолков из гипсокартона самых интересных форм, после чего с помощью светодиодных лент производят обрамление, которое создает ощущение большей высоты. Ещё весьма популярна идея зеркального потолка с расположенными светодиодами по контуру, и чем причудливей его форма, тем интересней это выглядит.
Крупногабаритные квартиры и помещения. Большое пространство нам позволяет пробовать сочетать самые различные светильники, по цвету и яркости света. Мы можем сочетать различные светодиодные ленты в многоуровневых потолках, также возможно самое разнообразное зонирование. Можно очень изысканно сделать воздушные перегородки и красиво оформить ниши, с помощью светодиодных лент разной яркости. Очень элегантно смотрится оформление различных потолочных сводов с помощью белого и синего света.

Есть 3 основных способа разделения светодиодных ламп:

Для простоты понимания разберем более подробно.

По области применения:

Уличные. Как правило, это дороги, общественные здания, бассейны и прочие сооружения. Главная особенность тут, это антивандальное исполнение.
Для дома и офиса. Схожи с предыдущими, часто применяются для замены обычных источников освещения.
Прожектора. Для использования светодиодных ламп разработаны специальные виды прожекторов.
Промышленные. Главная характеристика — это повышенная мощность, а также высокая степень защиты.
Лампы для цветов. Подбирается особый вид излучения света, который благотворно влияет на рост растений.
Для автомобилей. Как для освещения салона, так и с недавних пор светодиоды стали использоваться для фар.

Тип используемых светодиодов:

SMD (Surface Mounted Device) самый распространенный светодиод, используемый для освещения. Есть огромное количество разновидностей по энергопотреблению и светоотдаче. Обладает хорошим сроком эксплуатации.
Мощные и сверхмощные. Как правило, мощностью до 10 Ватт. Они специально созданы для освещения. Требуют повышенного внимания к охлаждению.
COB (Chip on Board). Самая современная технология, обладает повышенной надежностью и равномерным светораспределением.

Какую светодиодную ленту выбрать для подсветки кухни ?

Для подсветки кухни я рекомендую выбрать светодиодную ленту следующего типа и сейчас объясню почему.

Тип светодиода 2835 или 3528 – Светодиоды малого размера. Если вы выберите светодиодную ленту с более крупными светодиодами например 5050, то велик риск того что на светорассеивателе будут видны точки от диодов. Этого лучше не допускать, портит эстетический внешний вид. Поэтому Тип светодиода 2835 или 3528.
Напряжение 24 В.
Мощность 14,5 Вт/м. – Проверенно. Идеальная мощность для применения в нашем случае. Опять же плотность светодиодов идеальна. Не создает точек на светорассеивателе.
Цветовая температура – 4000 К или 3000 К – Не стоит приобретать светодиодную ленту 5000 К – слишком холодный оттенок, я бы сказал голубоватый. 2700 К слишком теплый свет для кухни.
Производитель – Абсолютно не важен. Просто посмотрите чтобы лента не была деформирована, а клейкое основание не отходило от светодиодной ленты.

Маленький совет !!!

Если вы спросили у продавца, какую светодиодную ленту выбрать для подсветки кухни и он посоветует вам ленту серии PRO с Ra 95. Не приобретайте светодиодную ленту такого типа. Для кухни достаточно будет обычной ленты с Ra 80.

Как паять и подключать светодиодную ленту читайте здесь
