Варианты самодельных 4g антенн

Конструкция 4G облучателя

На офсетную антенну облучатель UMO MIMO 2×2 рассчитан на эксплуатацию с 3G/4G и Wi-Fi (2,4 МГц) роутерами или модемами конструкции MIMO 2×2 диапазона 1.92-2.68ГГц. У облучателя два входа, идентичны ортогональным поляризациям выделяемого сигнала. Особая схема излучателя дает высокую развязку между входами в частоте широкой полосы.

При использовании параболических зеркал крупного диаметра получится показатель больше, чем у других конструкций антенны. Облучатель нужно использовать в комплекте с короткофокусными зеркалами (F/D=0.5-0.6). Элементы, плотно закрываются от осадков и опасных реакций в пластиковый корпус. Для подсоединения к модему нужно два адаптера и 2 сборки кабельные, антенные адаптеры для модема, USB-удлинитель, WIFI-роутер.

Обратите внимание! Облучатель для 4g антенны рассчитан на эксплуатацию объединено с офсетной тарелкой. Показатели усилителя увеличиваются до 27 дБи. Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км

Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км

Показатели усилителя увеличиваются до 27 дБи. Если сигнал модема не устойчив, а скорость интернета низкая, то облучатель дает возможность предоставить устойчивый сигнал на расстоянии до 25 км.

4G MIMO 2×2 для параболического рефлектора F=1920-2680 МГц.” width=”300″ height=”124″ />

Какую скорость можно получить?

В рамках умеренного бюджета (от 5-6 до 12 тысяч рублей) мы получаем достаточно скоростной коннект. Достаточно — это сколько? Ну, хватает для онлайн-видео, торрентов больше часа ждать не приходится, танчики без фризов. В общем, от 2-3 до 20-30 Мбит/с. Иногда — больше, но это уже редкость, максимальные скорости доступны не у всех операторов и не везде. Но даже имеющихся, согласитесь, немало!

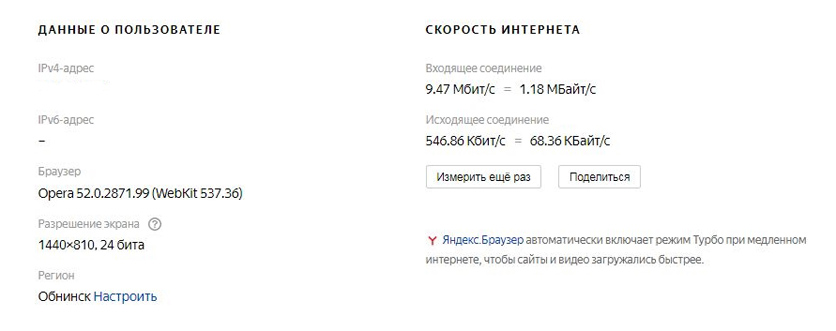

Скорость, полученная автором статьи

Принципиальная разница с городским кабельным подключением тут не только в скорости. «Воздух» чувствителен к погоде, и ещё надо учесть: в густонаселённых дачных местностях очень вероятны трудности со связью по выходным и праздникам, когда многочисленные дачники загружают не столь уж широкие каналы местных базовых станций. Происходит это не всегда и не везде, но морально стоит быть готовым к ухудшению.

Как улучшить прием Yota своими руками

Как улучшить уровень сигнала модема Yota, если нет возможности приобрести антенну у провайдера или в магазине? В такой ситуации сигнал Yota помогут усилить самодельные устройства. Их вполне хватает для того, чтобы увеличилась мощность сигнала Yota даже в тех случаях, когда пользователь находится далеко от базовой станции.

Антенну для городской квартиры или дачи можно сделать из подручных средств. Для этого подойдут металлическая или алюминиевая крышка, фольга, металлическая решетка. Подключить усилитель для 4G-интернета от Yota в многоквартирном доме или частном коттедже таким способом можно за пару часов. При этом самодельное устройство будет выполнять свои функции не намного хуже, чем дорогостоящее фирменное оборудование.

Баночный усилитель

Если в помещении отсутствует стабильное покрытие, то можно ли усилить 4G-сигнал Yota для роутера или модема? Абонент сможет «поднять» сигнал Yota в такой ситуации, смастерив усилитель 4G-модема от Еты из обычной пивной банки. Для этого нужно:

  • рассчитать размеры антенны из банки;
  • определить местоположение ближайшей базовой станции;
  • выяснить географические координаты своего дома и найденной базовой станции;
  • рассчитать азимут направления на выбранную базовую станцию от дома;
  • с помощью компаса задать направление баночной антенны.

Устанавливать такой усилитель лучше всего у окна.

Усилитель из решетки

Чтобы улучшить неустойчивый прием Yota LTE, в качестве антенны можно использовать металлическую решетку, к которой нужно прикрепить модем. Такую конструкцию фиксируют в локации, где определена самая высокая скорость интернет-соединения. Решетка должна быть направлена в сторону базовой станции. Если такая антенна, улучшающая низкий 4G-сигнал от Yota, устанавливается на улице, прикрепленное к ней оборудование следует защитить от атмосферных осадков.

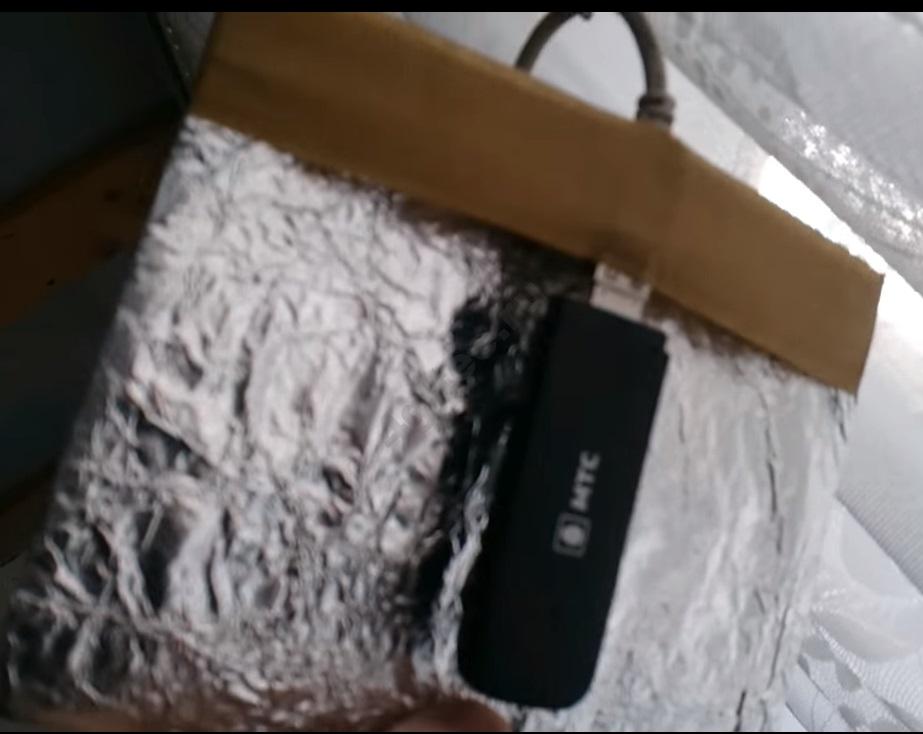

Усилитель из фольги

Как сделать стабильным прием сигнала Yota, если рядом нет специального оборудования? Для изготовления антенны можно использовать обычную фольгу, превратив ее в полый цилиндр, к которому нужно будет прикрепить модем. Для этого не требуется определенный навык. Сделать самодельное устройство такого типа – под силу любому пользователю.

Псевдосателлитное устройство

Как улучшить качество сигнала Yota в частном доме, расположенном в пригороде? Улучшить соединение Yota в этом случае поможет псевдосателлит, который собирается из:

  • дуршлага, алюминиевой кастрюли или миски (подойдет и посуда из нержавейки);
  • фольгированного материала;
  • металлической решетки или старого зонтика;
  • удлинителя USB длиной 5 м;
  • двух винтов.

Для сборки псевдосателлитного устройства потребуется:

  • сделать два отверстия в металлической посуде;
  • подложить фольгированный материал и закрепить с помощью разъема USB-провода таким образом, чтобы в центре находилась верхняя часть «свистка».

Затем самодельный усилитель нужно установить в месте стабильного сигнала.

Как усилить сигнал 4G-модема Yota своими руками с помощью всенаправленной антенны

Пользователи сами смогут сделать активный усилитель Yota в форме всенаправленной антенны, которую используют для приема телевизионных передач. Для того чтобы ее смастерить, потребуется обзавестись:

  • 50-омным кабелем с разъемом BNC;
  • паяльником;
  • пистолетом с клеем;
  • ножом;
  • линейкой;
  • шилом.

Кабель оголяется на 4 см с одного конца. Проволочная скрутка распускается и из нее делается экран. Четыре отвода экрана нужно скрутить, согнуть под углом в 45 градусов и обработать паяльником. Основание пучков надо обработать клеем и зафиксировать внутри конструкции. Кабель без изоляции следует уменьшить до 3 см. Такую же длину следует оставить и у четырех отводов. После этого усилитель интернета от Еты рекомендуется поставить в районе окна, где сигнал всегда более мощный.

Используя подручные средства, можно самостоятельно улучшить качество беспроводной связи от Йоты, особенно, если абонент проживает вдалеке от базовой станции, и у него нет специальной антенны.

Процесс создания

Этапы сборки будут зависит от того, какой тип устройства был выбран.

Простое внешнее устройство

Обычная внешняя антенна представляет собой прибор для усиления качества сигнала сотовой сети, который устанавливается на улице. Может иметь различный внешний вид, например, в виде большого уловителя из пластины или простой телевизионной антенны, приспособленной для сигнала 3G.

Обратите внимание! В случае с внешними антеннами большую роль играет качество изоляции, поскольку усилителю придется работать в различных погодных условиях

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями

Важное значение в подобных устройствах имеет выбор наилучшего места для установки и направление в сторону базовой станции. Кроме этого, их следует качественно изолировать, чтобы вода не попала в места с микросхемами и проводными соединениями. Рефлектор создается из металлического листа, который рекомендуется закруглить

Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой

Рефлектор создается из металлического листа, который рекомендуется закруглить. Если нет стали, то можно использовать фанеру или картон, который следует обмотать фольгой.

Панельная антенна

Представляет собой большую металлическую пластину с закрепленными на ней патчами или небольшими панелями для лучшего улавливания. Для создания 4G антенны — «пушки» — своими руками нужно купить:

  • ребристое оцинкованное железо для создания панели (один лист с размерами 334×290 мм);
  • для создания патчей четыре листа оцинкованного железа (размерами 118×70,5 мм);
  • медную проволоку (диаметром 2 мм);
  • медную фольгу, желательно несколько больших кусков (вырезать окружность диаметром 21 мм);
  • пенопласт для патчей;
  • супер-клей.

Чем выше, тем лучше

Настройка спутниковой антенны МТС

Устанавливают внешнюю антенну для 4g как можно выше над уровнем земли. Это делают по трём причинам:

  1. Высокая трава и листва деревьев довольно активно поглощают электромагнитные волны. Из-за этого может происходить существенное затухание мобильного сигнала.
  2. Покрытия кровель окружающих домов являются хорошими отражателями. В результате мощность сигнала существенно падает, так как его часть уходит в сторону.
  3. Существенный фактор ослабления сигнала – это большое расстояние между приёмником и транслятором.

Высотой положения установленной антенны исключают поглощающие и отражающие препятствия на пути сигнала. Также поднятием приёмного устройства можно существенно сократить промежуток между антенной и вышкой передатчика.

Антенна 4G LTE для модема своими руками

Никогда русский человек при возможности сэкономить не откажется от этого. Если на даче или за городом, в квартире или коттедже низкая скорость Интернет, зачем покупать дополнительные устройства? Расскажем, как делается самая простая и дешевая внешняя антенна для 4g lte модема своими руками.

Характеристики внешних усилителей для модема

Антенны – это устройства для усиления сигнала. Они бывают разных типов:

  • узконаправленные;
  • секторные;
  • всенаправленные.

Самые простые – всенаправленные. Они могут принимать и передавать сигнал во все направления с одинаковой интенсивностью. Примером может служить обычный четвертьволновой вибратор. Если говорить упрощенно, это обычный кусок провода, имеющий длину в четверть волны принимаемого сигнала.

Секторная способна ограничивать излучение в определенном секторе. Например, если за всенаправленной антенной поставить лист железа, то получится секторная антенна с сектором в 180*. Такой лист железа называется экраном.

Самая эффективная — направленная антенна, которая является частным случаем секторной. За счет подбора (конечно же точного расчета на самом деле) кривизны экрана можно получить узко направленный луч излучения радиоволны.

Двумя основными характеристиками любого приемо-передающего устройства являются чувствительность и коэффициент усиления. Чувствительность влияет на качество принимаемого сигнала, коэффициент усилений – передаваемого. Измеряются эти параметры в dBi. Чувствительность измеряется отрицательным числом, коэффициент усиления положительным. Чем больше модули этих чисел – тем лучше, тем качественней ваше устройство. Например, чувствительность в -75dBi хуже, чем -83dBi. Коэффициент усилений 11dBi лучше, чем в 6dBi. Чем выше эти параметры, тем больше дальность устанавливаемой связи.

Простая внешняя 4g антенна своими руками

Обычный собирающий фокусирующий внешний усилитель для модема продается в магазине и стоит денег.

Если у вас есть корпус от старого ПК (а их обычно жалеют выбрасывать и отвозят на дачу – вдруг пригодится), то вы можете сделать внешнюю направленную антенну 4g своими руками. Вам понадобится весь корпус, ножницы по железу и придется купить кабель USB для внешнего усилителя.

Описывать шаги не будем, их видно из чертежа.

И вот результат.

Можно упростить конструкцию.

Если нет куска металла, возьмите плотный картон и обклейте его фольгой.

Если лень обклеивать, поищите на кухне среди посуды. Можно сделать вот такую антенну для 4g модема своими руками.

Спасибо пользователю Укшуйник, который не поленился выложить все чертежи.

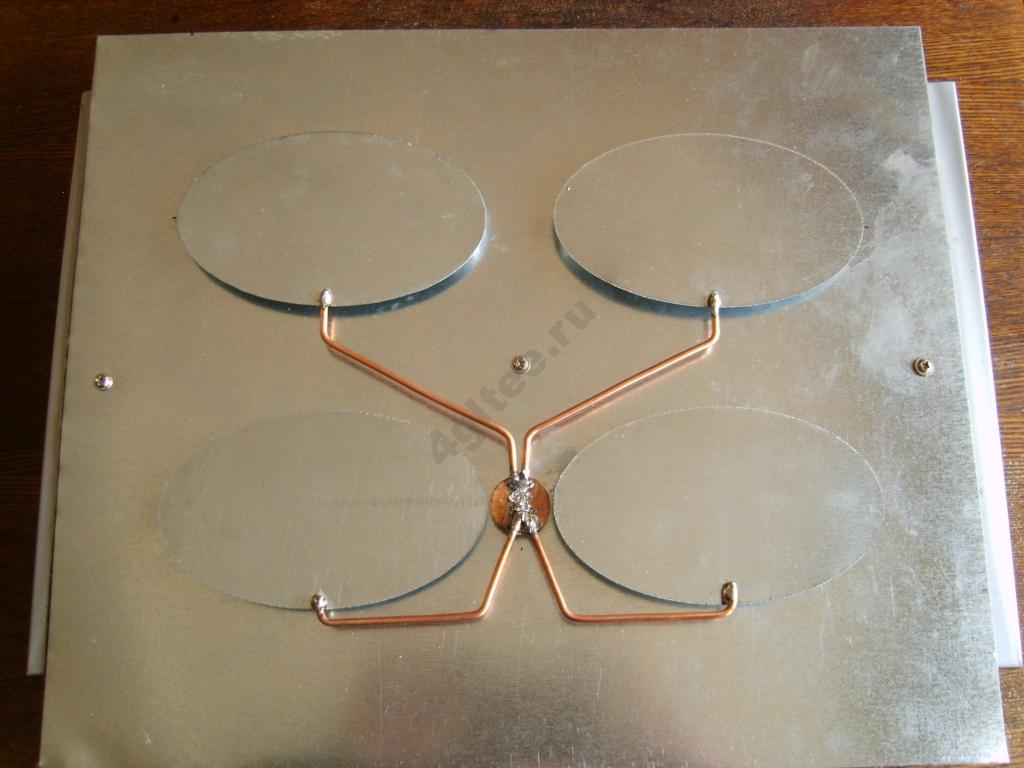

Панельная антенна 4g своими руками

Для изготовления внешней самодельной антенны для модема 4g lte своими руками вам понадобится:

  • Лист оцинкованного железа для панели размером 334мм*290мм и для четырех патчей, каждый из которых имеет размер 118мм*70.5мм.
  • Моток медной проволоки диаметром 2 мм.
  • Кусок медной фольги для вырезания пятачка диаметром 21 мм.
  • Пенопласт под патчи.
  • Клей для приклеивания патчей к пенопласту.

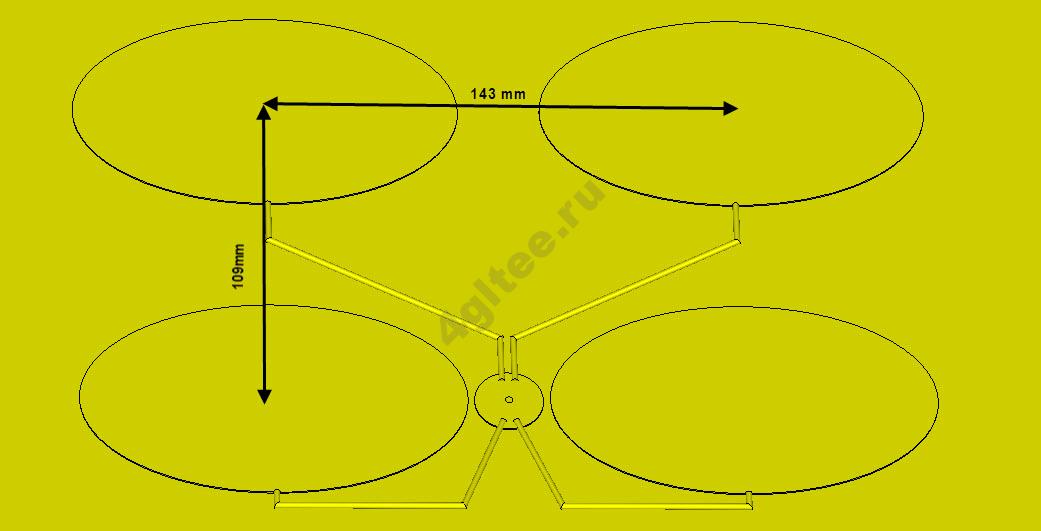

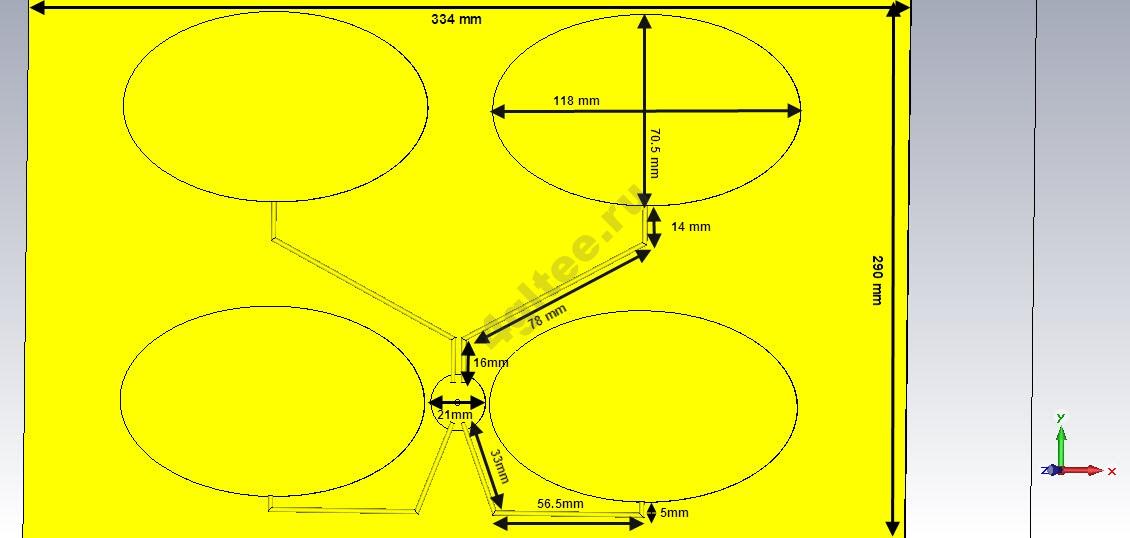

Все размеры внешнего устройства указаны на чертеже.

Сделайте чертеж внешнего усилителя на бумаге в натуральную величину, разложите патчи. Затем изогните проволоку и припаяйте ее к патчам. Высверлите отверстие для штекера кабеля в основании и припаяйте штекер. Затем вырежьте из пенопласта круги, приклейте их к основанию на места патчей. Сверху приклейте конструкцию.

Для использования такой внешней антенны для усиления 3g/4g сигнала своими руками модем должен иметь разъем для кабеля.

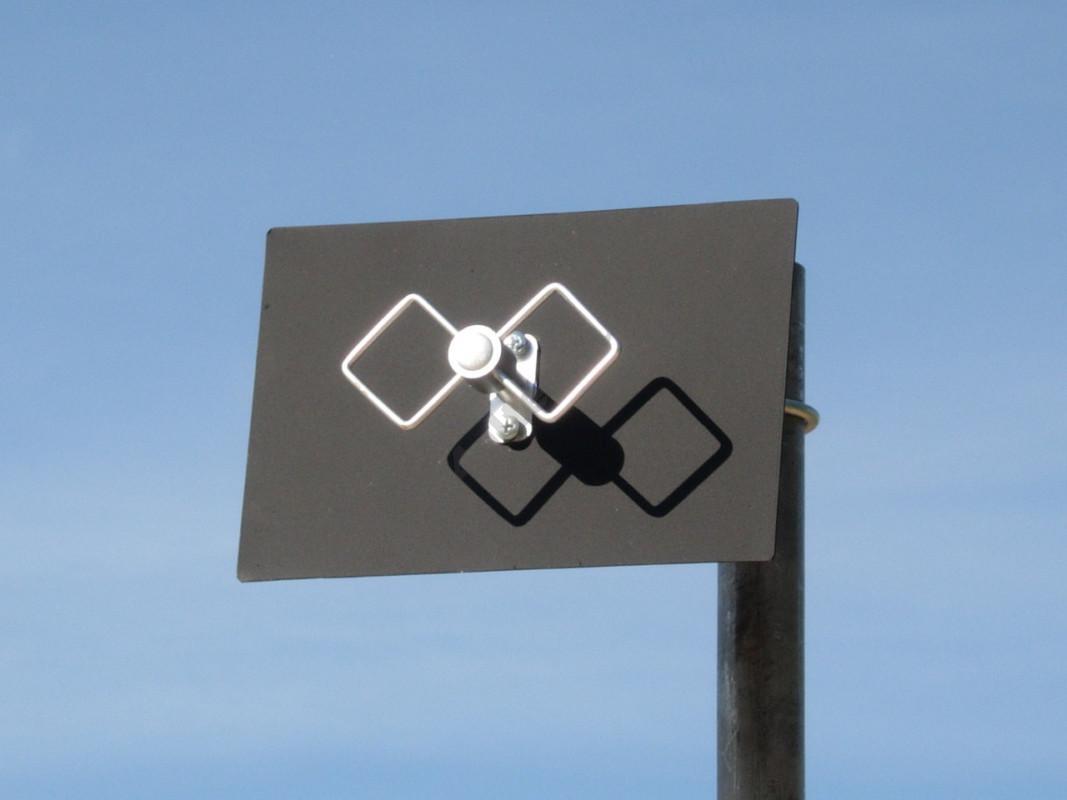

Антенна Харченко для 4g модема своими руками

Названо устройство по имени инженера, который первым придумал его. Это мощная внешняя антенна для usb модема 4g изготавливается своими руками, схему нужного варианта можно найти в Интернет. Мы приведем самый простой.

Все параметры рассчитываются в зависимости от частоты приема-передачи модема. Калькулятор можно найти здесь.

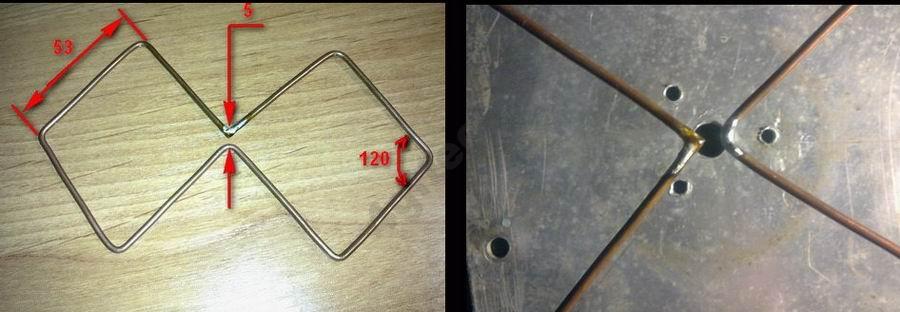

Понадобится медная проволока, лист алюминия толщиной 2мм. Сначала надо изогнуть проволоку таким образом, чтобы в середине ее стороны не касались. И припаять концы.

В центре пластины сверлится отверстие под кабель.

Затем на платине крепится проволока. Она не должна касаться рефлектора.

Расстояние 3,6 см.

Далее это крепится на кронштейн спутниковой тарелки или просто на палку.

Если модем имеет разъем под усилитель, то осталось только подключить. Если нет, то его тоже надо подготовить своими руками. Нужна медная фольга для печатных плат. Обмотайте модем на 2/3. Припаяйте кабель. Сделайте второй слой. И закрепите.

Все готово!

Также вы можете ознакомиться с обзором антенн 4g Mimo и узнать, как настроить 4g на телефоне.

1 И многим приходит в голову сделать усилитель 3G модема своими руками

Если 3G «ловит», тогда есть возможность получения стабильной связи. В статье рассмотрим, как устанавливается внешняя антенна для 3G модема, которая так же характеризуется, как усилитель сигнала для 3G модема. Как собрать ее из подручных материалов и усилить сигнал сети.

Антенна для 3G модема, купленная в магазине, не является хорошей идеей, так как стоит дорого и подойдет далеко не каждому и не у всех есть разъем для подключения антенны. Кроме того, адаптер для модема иногда стоит столько же, сколько и сам модем.

Основным критерием эффективности любого решения нужно считать не проценты, отображаемые управляющей программой модема, не количество «палок» на индикаторе и децибел, а увеличение скорости доступа.

Однако для подтверждения правильности выбора можно воспользоваться этими критериями. Надо заметить, что возможность подключения к интернету 3G зависит от многих факторов — занятость слотов, активность абонентов, состояние погоды, расстояние до базовой станции. В данном случае действия направлены на улучшение только одного.

Эффективность антенны можно проверить следующим образом — включать режим 3G и посмотреть, ловит ли он. Если нет, то передачи данных, соответственно, тоже нет.

При этом уровень сигнала может быть и отличным, и слабым. Отличный уровень означает, что работает только 2G подключение.

1.1 Усилитель сигнала для 3G модема

Самый простой вариант — около четырех витков медной проволоки, которые нужно намотать на модем. Умельцы советуют намотать провод на самый конец модема, где находится встроенная антенна.

Такая конструкция из проволоки похожа на искусство — подобрать количество витков, толщину провода, длину свободного конца антенны нужно для каждого отдельного модема и места. Например, лишний виток может не улучшить, а только ухудшить сигнал.

Второй вариант — воспользоваться дуршлагом или кастрюлей. Любители экспериментов, которых низкая скорость интернета уже довела до бешенства или отчаяния, способны смастерить весьма необычные конструкции в виде кастрюль, экранов и спутниковых тарелок.

Поймать сигнал 3G при помощи кастрюли проще, чем с помощью провода, но времени это займет больше.

Третий вариант — использовать предметы промышленного изготовления. Тем, кому не жалко денег в пределах 500 рублей, можно провести эксперименты с этими предметами. Однако такие агрегаты не сильно отличаются от проволоки по качеству.

Иногда в комплекте с модемом прилагается кабель-удлинитель с кусочком скотча для того, чтобы закрепить его на стену или окно. Такой вариант можно встретить в руководстве у операторов. Качество его можно сравнить с качеством проволоки.

4. Усиление сигнала 3G при помощи репитера.

Помимо кустарных способов усиления слабого сигнала мобильного интернета существуют и другие, более эффективные и технологичные. Речь пойдет о репитерах, при помощи которых можно добиться максимального увеличения скорости 3G и покрытия уверенной связью в пределах всей квартиры, дома или дачи.

Репитер 3G это усилитель сигнала сотовой связи и интернета для дачи, квартиры, офиса или дома, который усиливает слабый сигнал, поступающий от базовой станции. Это микроволновое оборудование, которое выпускают несколько компаний в России. Считается, что VEGATEL производит наиболее качественное и надежное оборудование, лучшее по сочетанию цена/качество.

Для самостоятельного усиления сигнала 3G модема понадобится комплект VEGATEL 3G-kit, в который входят:

  • уличная антенна, которая улавливает сигнал 3G;
  • репитер, который усиливает этот сигнал;
  • комнатная антенна, которая передает усиленный сигнал на устройства абонентов, которые находятся в поле её действия;
  • коаксиальный кабель с разъемами, для коммутации всех элементов системы;
    набор крепежа.

При помощи этого оборудования вы можете получить максимально возможную скорость 3G модема и уверенную голосовую связь на телефонах абонентов. А еще можно подключить 3G модем к wi-fi роутеру и раздать мобильный интернет на весь дом или квартиру

Чем выше антенна, тем лучше сигнал?

Когда вы находитесь далеко от мобильной базовой станции, высота определенно имеет значение. В случае, когда вы находитесь рядом с базовой станцией, но у вас нет прямой видимости из-за препятствий, например зданий. Гораздо важнее найти оптимальную позицию, можно установить усилитель сигнала 4g на небольшой высоте, выбрав место где сигналу неприпяствуют здания или установить на большую высоту, но перед преградой, то в первом случаи сигнал 4g будет значительно лучше.

Используйте модем или просто свой мобильный телефон с приложением или хотя бы с использованием той же сети LTE и проверьте «общий» уровень сигнала в возможных местах установки. Выберите 4 или 5 мест — не пропускайте те, которые «кажутся» неправильными, как противоположная сторона здания от базовой станции. Если возможно, проверьте одну «самую высокую» позицию с наименьшим количеством препятствий в любом направлении от вашего собственного здания. Это, вероятно и будет лучшим местом, но не всегда так.

Если антенна находится вне досягаемости (на крыше и т. Д.), Лучше всего иметь двух человек во время этого процесса. Один для перемещения антенны и один для проверки уровня сигнала на маршрутизаторе. Если вы работаете самостоятельно, вы также можете подключиться к модему с помощью телефона — (если доступно). Затем используйте браузер телефона, чтобы получить уровень сигнала модема, перейдя на экран настройки модема. Поверните антенну примерно на 45 градусов и дождитесь стабилизации сигнала на каждом шаге.

Тестируйте поворот антенны 4g на 360 градусов, — LTE использует MIMO, и отражения от неожиданных направлений могут реально увеличить скорость. Найдите один «лучший угол», по крайней мере на 90 градусов от того места, где вы также получаете хороший сигнал.

Далее подключитесь к модему с помощью компьютера. Запустите тест скорости под лучшим углом направления. Кроме того, попробуйте «второй угол» и т.д, так как наивысшая мощность сигнала не обязательно означает лучшую производительность MIMO.

Процесс довольно трудоемкий, но без этого не обойтись, если вы действительно хотите получить хороший сигнал, а также можно обратится к профессионалам по установке 4G антенн здесь

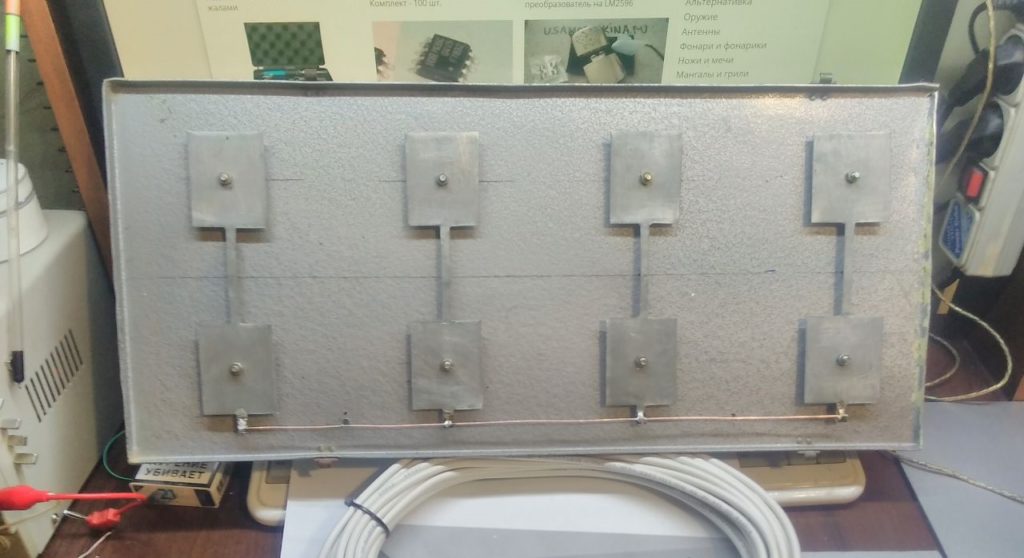

Панельная 4G антенна

Панельная 4G-антенна

Передатчик, собранный по этой методике, усиливает сигнал в 15-22 дБ, ловя Wifi соединение в диапазоне 7 км. За основу взята схема антенны FA 20, данное устройство подходит для стандарта 4G. В его изготовлении потребуются:

  • стеклотекстолит или же лист более предпочтительного оцинкованного железа;
  • плоскогубцы;
  • наждачка;
  • шаблоны;
  • сверло;
  • напильник;
  • 6 штук болтов м3 и втрое больше гаек м3;
  • паяльник, олово и флюс к пайке;
  • дрель;
  • ножницы для резки металла;
  • штангенциркуль;
  • проволока из меди диаметром 2 мм.

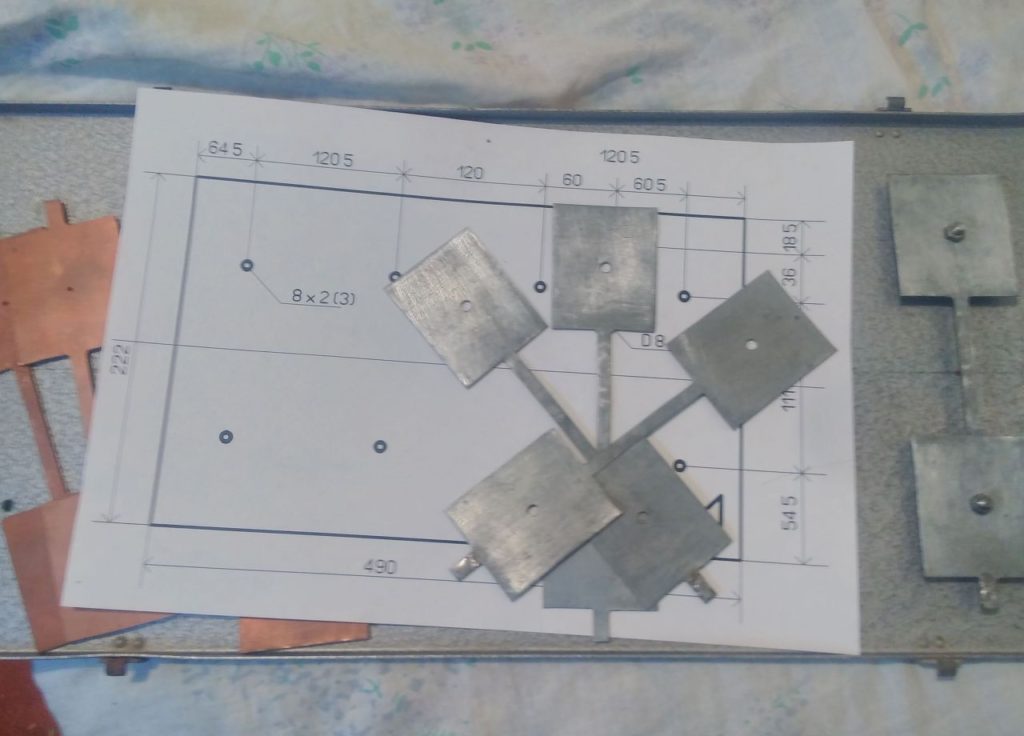

Схема с размерами панельной 4G антенны

Экран сооружается в форме прямоугольника с габаритами 490×222×20, на его плоскости следует выполнить точную разметку положения панелей антенны. В местах их крепления сверлятся отверстия

Не менее важной является точная вырезка на основе приклеенной к оцинкованному железу распечатки шаблонов. Заключительным этапом является сборка с припаиванием проходящей у оснований панелек проволоки и кабеля USB сзади

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

  1. Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
  2. Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.
  3. Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.

    Вставьте модем в отверстие

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

  1. В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
  2. К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).
  3. После этого останется только сделать шнур для подсоединения антенны к модему.

    Баночную антенну можно сделать с кабелем

Подключение

После сборки антенны для Wi-Fi у вас обязательно возникнет вопрос о том, как ее подключить. Обычно на корпусах ноутбуков и планшетов разъемов для этого не делают. Чтобы решить проблему, купите выносную антенну для мобильного телефона с магнитным адаптером, который приклеивается к корпусу устройства. Отключите от магазинного устройства кабель и используйте его в своих целях. Конечно, в этом случае увеличатся потери сигнала, и реальная дальность приема окажется несколько ниже, чем ожидаемая. Зато вам не придется вскрывать компьютер и манипулировать с его схемой.

Аккуратно собранная Wi-Fi антенна поможет вам оказаться в зоне действия бесплатных сетей и не отказываться от услуг интернета даже во время загородной поездки.

https://youtube.com/watch?v=H12dBa5nYr8

Антенна Харченко: как сделать и принцип работы

Антенна Харченко представляет собой одну из наиболее простейших по конструкции антенн для 4G. Она названа в честь ученого-изобретателя.

Детали, которые необходимы для создания:

  • проволока;
  • коаксиальный кабель;
  • деревянная рейка;
  • плоскогубцы, молоток, нож.

После подготовки материалов требуется провести расчет антенны. Для этого есть облегчающие работу специальные онлайн-калькуляторы.

Последовательность сборки:

  1. Определение поляризации и частоты волны. Устройство должно быть линейным.
  2. Создание биквадратного типа антенного устройства в виде зигзага из меди. Все элементы располагаются в углах. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.
  3. Расчет стороны квадрата по специальной формуле: длина волны, поделенная на четыре.
  4. Создание конструкции овальной формы, которая должна быть стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
  5. Подведение антенного кабеля к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для чего монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 мм от длины рабочей волны. Его следует насадить на оплетку кабеля.

Далее нужно протестировать антенну, подключив к модему.

Антенны для улучшения качества мобильного сигнала бывают разными. Они продаются в специализированных магазинах и легко собираются своими руками. Во втором случае качество интернет-соединения будет не хуже, зато позволит сэкономить средства.

Какие виды 3G/4G-антенн бывают

Антенны (как покупные, так и самодельные) разделяют на несколько видов в зависимости от нескольких показателей. Если говорить о способе установки, есть комнатные или уличные антенны. Последние более эффективные, так как они работают в открытом пространстве, где меньше всего помех. Они подойдут для тех абонентов, которые живут далеко от вышки.

Комнатные антенны не такие эффективные, как уличные

По принимающему сигналу антенны делят на широкополосные и узкополосные. Первые более функциональные — они способны принимать сигнал 2G и 3G, когда, к примеру, 4G не ловит.

Антенны делят также на направленные, всенаправленные и секторные. Последние два вида способны ловить сигнал сразу от нескольких вышек. Ещё различают обычные устройства и антенны MIMO — усовершенствованное оборудование сразу с двумя антеннами, которые принимают сигнал отдельно друг от друга, но передают сигнал модему одновременно. Они способны увеличить скорость и до 100 Мбит/с.

У антенны MIMO по сути два приёмника, отсюда и её эффективность

В зависимости от наличия в антенне усилителя устройства разделяют на активные и пассивные. Пассивные, где усилителя нет, не так сильно улучшают сигнал мобильной сети, как активные, но при этом их не нужно подключать к розетке (усилитель работает от электрической сети).

Справка

Говоря совсем просто, мобильный телефон представляет собой дуплексную радиостанцию, ведущую радиообмен на разных частотах. Всего в стандарте GSM 900 124 частоты. Телефон, как и базовая станция, может работать на любой частоте, определяемой оператором.

Базовая станция (BS) передает, а телефон (MS) принимает на частотах 935,2 — 959,8 МГц. Мобильный телефон передает, а базовая станция принимает на частотах 890,2 — 914,8 МГц. Канал от BS к MS называется Down Link, от MS к BS — Up Link. Большинство операторов используют ограничение дальности работы мобильного телефона от базовой станции — 35 км, что обусловлено особенностями стандарта. Поясним, что в сети стандартной конфигурации в одном частотном канале формируется 8 временных интервалов (тайм-слотов): один служебный, а семь — разговорные. Именно в этом случае максимальная дальность связи на каждом канале составляет 35 км. Однако в GSM предусмотрена также нестандартная конфигурация соты, при которой дальность связи увеличивается на 70 — 100 км (конфигурация Extended Cell). К сожалению, при такой конфигурации количество разговорных каналов уменьшается до 2 — 3, что уменьшает емкость сети. Использовать такой режим в городе и около оператору не выгодно. Иногда этот режим используется на морском побережье для создания прибрежной зоны покрытия.

Таким образом, если у вас телефон стандарта GSM 900, не пытайтесь установить связь, удалившись от ближайшей базовой станции больше чем на 35 км. Максимальная дальность связи, достигнутая мной, — 34 км.

Характеристики внешних антенн

Антенны, работающие в технологии МИМО, изготавливаются в нескольких модификациях. Общее их отличие — место применения устройства:

По конструкции антенны подразделяются:

  • на круговые;
  • на универсальные;
  • на всенаправленные;
  • на панельные;
  • на мультистандартные;
  • на направленные;
  • на секторные и др.

К ним относятся:

  1. Рабочий диапазон частот (измеряется в мегагерцах и обозначается мГц). Это определение требований к ширине полосы пропускания антенны, например 1700-2700 МГц.
  2. Усиление. Например, панельные антенны стандарта MIMO 2×2 выпускаются с показателем усиления 15-17,5 dBi.
  3. Входное сопротивление. Это отношение направления на зажимах к электричеству на входе фидера. Величину этого сопротивления нужно обязательно знать, т. к. необходимо правильно соединить антенну и кабель. Входное сопротивление антенны имеет активные и реактивные части.
  4. Стандарт передачи данных, например 2G (EDGE, GPRS на частотах GSM1800), 3G (UMTS 2100), 4G (WIMAX, LTE1800, LTE2600), WI-FI (IEEE 802.11b, g, n), LTE800, UMTS900, GSM900 и др.

Сборка антенны для 4G-модема своими руками

Предварительно необходимо определить, как будет подключаться антенна к WiFi-модему. На рынке представлено множество типов этого устройства. Рекомендуется выбирать аппарат с разъемами для подключения антенны, которые присутствуют в большинстве моделей. Наиболее популярны разъемы типа TS9 или CRC9. Они отличаются диаметром, больший из которых у TS9.

На конец коаксильного кабеля устанавливается разъем серии SMA. Средний контакт припаивается, внешняя оплетка должна быть зафиксирована металлической трубкой. Затем модем, пигтейл и провод соединяются. Некоторые припаивают антенну непосредственно к разъему, но этот способ ненадежен.

Встречаются модемы, в которых снаружи нет разъемов. В этом случае ножом аккуратно поддевается и снимается верхняя крышка. Самое главное — не повредить расположенную под ней внутреннюю антенну. Далее, закрепив ЮСБ-разъем одной рукой, другой снимают корпус модема.

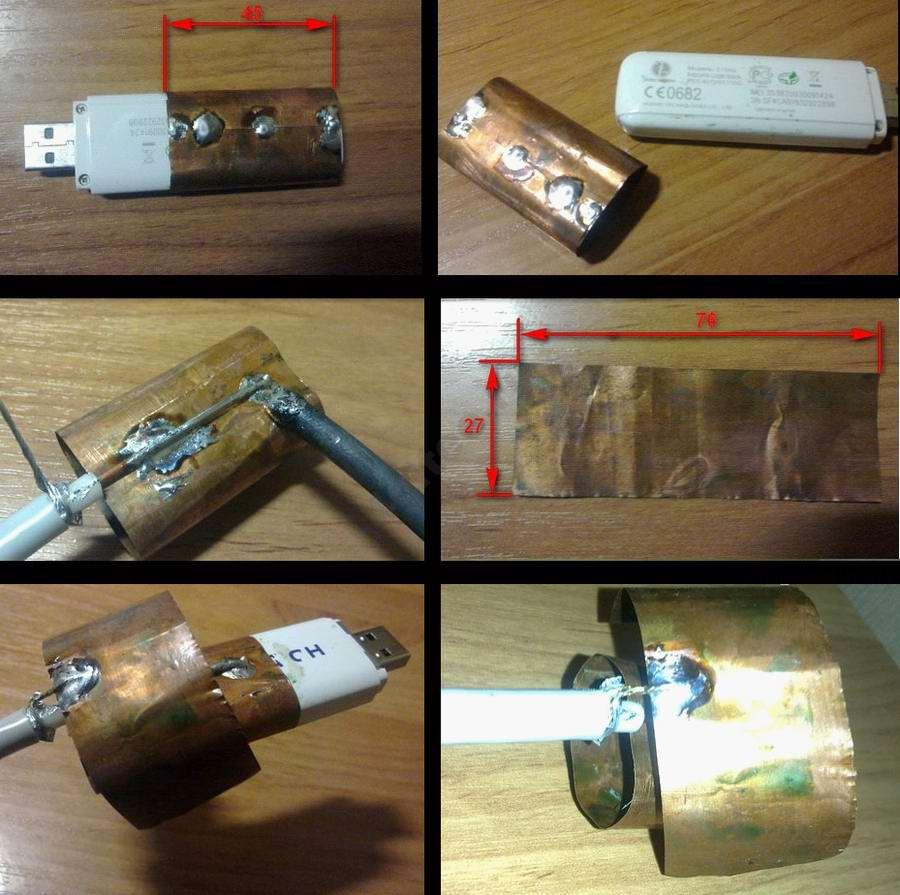

Другой способ соединения антенны с безразъемным модемом заключается в создании беспроводного канала за счет усиления электромагнитной волны. На выходные концы кабеля припаивают электроды, которые представляют собой две пластинки из медной фольги длиной 7,5 см и шириной 4,5 и 2,7 см. Широкая пластина изгибается по форме модема и припаивается к центральной жиле провода, а пластину меньшего размера делают в форме радара и соединяют с оплеткой. Контакт пластин не допускается. Электроды требуется направить на встроенные антенны модема.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Комментарии: 1
  1. Аноним

    Сайт говно, одна реклама

Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
