Калибровка тензодатчиков на весовом контроллере revere transducers vt400

Описание

Принцип действия устройств основан на преобразовании деформации упругих элементов весоизмерительных датчиков (далее — датчиков), возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе преобразователя весоизмерительного ТВ (далее — преобразователь) или самого датчика. Результаты взвешивания выводятся на табло индикации, расположенное на самом преобразователе и могут быть переданы через выходной разъем для связи с внешними электронными устройствами.

Конструктивно устройства состоят из одного или нескольких узлов встройки, выполненных на базе датчиков в комплекте с установочной оснасткой, соединительной коробки (при необходимости), кабеля питания и связи и преобразователя.

Соединительная коробка представляет собой контейнер из ударопрочного пластика и предназначена для параллельного соединения проводов кабеля датчика. Коробка общим кабелем соединена с преобразователем.

Преобразователь выполнен в виде прямоугольного герметичного контейнера. Для удобства монтажа преобразователя на задней панели предусмотрены крепежные резьбовые отверстия.

В устройствах используются датчики весоизмерительные М (Госреестр № 53673-13), С и Н (Госреестр № 53636-13), Т (Госреестр № 53838-13), МВ (Госреестр № 53637-13), МВ150 (Госреестр № 44780-10), МК2 (государственный реестр СИ № 55199-13), Н2 и Н11 (Госреестр № 55200-13) и преобразователи ТВ (все — производства ЗАО «Весоизмерительная компания «Тензо-М»). Внешний вид преобразователей представлен на рис. 1 — 12, датчиков на рис. 13 — 27.

Устройства выполняют следующие сервисные функции:

—    полуавтоматическая установка нуля;

—    сигнализация о перегрузке;

—    предварительное задание массы тары;

—    уравновешивание тары.

В зависимости от типа преобразователя устройства выполняют следующие сервисные функции:

—    задание массы порции взвешиваемого продукта,

—    подача звукового сигнала при достижении заданной массы,

—    индикация общего количества взвешиваний,

—    индикация массы нетто и брутто и т.д.

Устройства выпускаются в модификациях, отличающихся метрологическими характеристиками, конструктивными особенностями и имеют обозначение:

ТВЭУ-Н-N, где:

ТВЭУ — обозначение типа устройств,

Н — максимальная нагрузка устройства в тоннах,

N — количество узлов встройки (датчиков с установочной оснасткой) (от 1 до 10 в зависимости от типа преобразователя).

Тип преобразователя, а также тип датчика(датчиков) и руководстве по эксплуатации в разделе «Сведения о приемке».

На маркировочной табличке указывают:

—    наименование предприятия-изготовителя;

—    обозначение устройства в виде ТВЭУ-Н-N,

—    заводской номер;

—    значение минимальной нагрузки в виде Мт=……;

—    значение максимальной нагрузки в виде Мах=……;

—    действительная цена деления d в виде d=………;

—    год выпуска;

—    знак утверждения типа.

Лист № 2 Всего листов 9 их количество указываются в

Рисунок 7 — Внешний вид Рисунок 8 — Внешний вид преобразователя ТВ-006С преобразователя ТВИ-003/05Д

Рисунок 10 — Внешний вид Рисунок 11 — Внешний вид Рисунок 12 — Внешний вид преобразователя ТВИ-024 преобразователя ТВИ-025 преобразователя ТВ-015

Рисунок 25 — Внешний Рисунок 26 — Внеш- Рисунок 27 — Внешний Рисунок 28 — Внешний вид вид датчиков Т60АМ1 и ний вид датчика МК2 вид датчика Н2    датчика Н11

Т60АМ2

Схема подключения

Как работает тензодатчик мы разобрались. Теперь следует ознакомиться со схемой подключения. Блок схема устройства, которое считывает сигнал, изображена на рисунке ниже. На ней вы видите один из вариантов усиления и преобразования сигнала с датчика.

Если рассмотреть тензорезистивный датчик, то реально он представляет собой мост из резисторов, включённый следующим образом. Такая схема включения называется «Мост Уинстона» или измерительный мост.

Для его работы недостаточно подключить лишь сигнальные провода, нужны еще и провода питания. В некоторых сложных системах могут подключаться еще и провода для термостабилизации или других функций.

На видео подробно рассказывается, что собой представляют тензометрические датчики и как они работают:

Современные тензометрические датчики в зависимости от своего назначения могут использоваться в установках для измерения от долей грамм до сотен тон. Соответственно для каждого диапазона весов подбираются тензодатчки определённой конструкции и типа чувствительного элемента. Кроме измеряемых весов немаловажную роль в выборе контрольно-измерительной аппаратуры играет и условия, в которых они будт работать, а также требуемый класс точности.

Материалы по теме:

Какие отличия данных тензодатчиков для весов

Можно назвать такие отличительные качества тензодатчиков для весов:

• точность измерений максимально высокая;
• диапазон измерений расширен;
• прибор одинаково хорошо работает в неблагоприятных погодных и других условиях окружающей среды;
• корпус герметичен, благодаря чему внутренность инструмента не подвержена воздействию влаги, попаданию пылевых частичек.
• компактность;
• легко использовать, подключение данных тензодатчиков производится легко и без усилий;
• может использоваться на высокотехнологичных производствах.

Не менее известным производителем является отечественный бренд Zemic.

В чем преимущества продукции фирмы? Перечислим приоритеты выбора продукции Zemic.

• точность показаний повышена;
• большая степень надежности и стойкости к неблагоприятным окружающим условиям;
• стойкость к износу;
• удлиненный срок эксплуатации приборов.

Компания выпускает датчики различных модификаций с целью обеспечения клиентов всеми необходимыми видами данной продукции под их потребности.

Как осуществить подключение тензодатчиков самостоятельно? Во-первых, нужна соответствующая схема. Покупаете прибор, учитывая при этом, сколько вам понадобится кабеля. Далее необходимо узнать, насколько успешно состоялось соединение. Проверяем контакты и петли для заземления. Чтобы произвести установку, необходим экранированный кабель. Потом по тому же принципу осуществляется подключение преобразователя в дозатор. Если преобразователь не выдержал усилие и пришел в негодность, не производите ремонтные работы самостоятельно.

Подключение тензодатчика – довольно простой процесс. Но если оно произошло неправильно, то может пострадать точность измерений прибора или система будет работать некорректно. Поэтому следует довольно внимательно отнестись к данному вопросу.

• https://odinelectric.ru/kipia/chto-takoe-tenzodatchik
• https://voronezh.cxt.su/info/tenzometricheskie-datchiki-opisanie-instruktsija-po-primeneniju-kharakteristiki-i-otzyvy/
• https://ProDatchik.ru/vidy/tenzometricheskij-datchik/
• https://amperof.ru/instrument/tenzometr-raznovidnosti-pribora.html
• https://paes250.ru/elektromontazh/tipy-tenzodatchikov.html
• https://terropt.ru/tenzometrija-v-medicine/
• https://www.asutpp.ru/tenzodatchik.html
• https://lightika.com/elektromontazh/chto-takoe-tenzodatchik-i-kak-on-rabotaet.html
• https://fintaxi.ru/kak-podklyuchit-tenzodatchiki-k-vesovomu-terminalu/
• https://osensorax.ru/davleniye/tenzometricheskij-datchik
• https://RkzSp.ru/montazh/tenzopreobrazovatel-eto.html

Следующая
ИнформацияОбзор оптических трансиверов: виды, назначение и принцип работы

Выбрать тензометрический датчик

Как и у любого другого точного прибора, у тензодатчиков веса есть ряд важных технических и пользовательских критериев, которые должны соблюдаться покупателем, который хочет правильно подобрать себе это устройство:

Материал. Основная роль материала, из которого изготовлен корпус и компоненты датчика, сводится к его долговечности и способности выдерживать механические нагрузки. Большинство разновидностей устройств сделано из стали, будь то легированной или нержавеющей. Исключение составляют недорогие одноточечные классы тензодатчиков, которые производятся из алюминия, что не убавляет их технических качеств. Тем не менее, тот или иной вид материала имеет влияние на итоговую стоимость устройства.
Схема подключения тензометрического датчика. Тут выбирать придется между четырех- и шестижильной схема подключения датчика. Как правило, последняя требуется в случае, если установка устройства происходит на измерительный прибор с большим количество смежных датчиков, чей уровень сопротивления заметно отличается от устанавливаемой модели.
Наибольший предел измерения

Самое важное, что нужно знать об этом критерии — он определяет механическую прочность и грузоподъемность весов под управлением тензометрического датчика. Если замеряемый груз серьезно превышает НПИ, есть риск порчи и деформации самого датчика. Потому следует учитывать то, для каких целей собираются конкретные весы и какие предметы будут проходить замеры на них.
Класс точности измерения

Этот параметр обозначается буквами латинского алфавита и цифрами от D1 до С6. Большинство востребованных тензодатчиков обладают погрешностью в пределах указанных классов. При этом, самым распространенным классом является С3, в который входит большинство доступных измерительных устройств.
Способ закрепления. По этому критерию выбор довольно разнообразен и должен опираться на удобство пользователя. Среди вариантов есть датчики с фланцевым, линейным и боковым фиксациями. Также возможна установка тензодатчиков через внутреннюю или внешнюю резьбу, в зависимости от того, что позволяет конструкция устройства, в которому он крепится.
Тип защиты корпуса от вредных воздействий окружающей среды. Если измерительному прибору предстоит работать в экстремальных условиях или в иной среде, наполненной агрессивными факторами, стоит позаботиться о наличии соответствующей защиты на тензодатчике. Например, подбирать устройство с устойчивостью к химическому воздействию, перепаду температур, грязи и пыли, электромагнитного воздействия и так далее.
Номинальный выходной сигнал выражается в mV/V. Именно этот сигнал посылается и преобразуется тензодатчиком в момент, когда происходят замеры груза и его деформации.
Гистерезис является максимальным показателем разницы между значениями измерения одной нагрузки при ее увеличении с нуля и отклонении от номинального уровня.

Потому следует учитывать то, для каких целей собираются конкретные весы и какие предметы будут проходить замеры на них.
Класс точности измерения. Этот параметр обозначается буквами латинского алфавита и цифрами от D1 до С6. Большинство востребованных тензодатчиков обладают погрешностью в пределах указанных классов. При этом, самым распространенным классом является С3, в который входит большинство доступных измерительных устройств.
Способ закрепления. По этому критерию выбор довольно разнообразен и должен опираться на удобство пользователя. Среди вариантов есть датчики с фланцевым, линейным и боковым фиксациями. Также возможна установка тензодатчиков через внутреннюю или внешнюю резьбу, в зависимости от того, что позволяет конструкция устройства, в которому он крепится.
Тип защиты корпуса от вредных воздействий окружающей среды. Если измерительному прибору предстоит работать в экстремальных условиях или в иной среде, наполненной агрессивными факторами, стоит позаботиться о наличии соответствующей защиты на тензодатчике. Например, подбирать устройство с устойчивостью к химическому воздействию, перепаду температур, грязи и пыли, электромагнитного воздействия и так далее.
Номинальный выходной сигнал выражается в mV/V. Именно этот сигнал посылается и преобразуется тензодатчиком в момент, когда происходят замеры груза и его деформации.
Гистерезис является максимальным показателем разницы между значениями измерения одной нагрузки при ее увеличении с нуля и отклонении от номинального уровня.

Таким образом, выбор тензодатчика веса требует тщательного изучения его технических параметров и понимания принципов работы устройства, чтобы иметь представления о том, какие показатели обладают наибольшей важностью и при отборе

Принцип работы тензодатчиков

Во многих отраслях промышленности необходимо измерение размера деформации. Для таких целей применяется тензорезисторы, который помогает преобразовать уровень деформации в определенную электрическую величину. Благодаря этому можно определить её значение.

Тензодатчики – это устройства, которые могут преобразовать механическую деформацию тела в электрический сигнал, который позволяет определить уровень растяжения и сжатия конкретного предмета. Он является резистивным преобразователем и считается одним из главнейших составляющих высокоточного оборудования.

Устройство изготовлено из чувствительного тензорезистора, который производится из тензоматериалов. Чаще всего это фольга или алюминиевая проволока с небольшим сечением. тензодатчик шайбового типа

Бывают самые разные датчики, которые могут использоваться в любых отраслях: атомной, фармацевтической, металлургической и прочих. Виды тензодатчиков:Приборы для измерения нагрузки и силы (динамометры);Измерители давления;Тензодатчики крутящего момента для автомобильных и станочных двигателей.

Тензорезисторы классифицируются не только по своей форме, но и по конструктивным особенностям. Конструкция прибора зависит от типа чувствительного элемента. Для контроля деформации используются следующие типы тензорезисторов:Фольговые;Пленочные;Проволочные.

Пленочные являются аналогом фольговых, за исключением материала, из которого изготовлены. Производители изготавливают такие модели из тензочувствительных пленок с особым напылением, которое увеличивает чувствительность системы. Такие измерительные узлы удобно использовать при необходимости измерить динамические нагрузки. Производство пленок выполняется из таких материалов, как титан, висмут, германий.Проволочные способны измерить нагрузку от нескольких сотых грамма до целых тонн (скажем, весовой бункер и прочие). Их называют одноточечные, т. к в отличие от пленочных и фольговых моделей, они измеряют в одной точке, а не площади. Такая конструкция позволяет использовать проволочные тензодатчики для измерения деформации сжатия и растяжения.проволочная модель

Конструктивно прибор представляет собой тензорезистор с контактным элементом. Он закреплен на верхней панели устройства, которая соприкасается с измеряемым телом. Принцип работы любого тензодатчика основан на воздействии на чувствительный элемент определенной детали. Для включения датчика в сеть применяется специальные электрические отводы, которые подключаются к чувствительной пластине. Благодаря этому в контактном элементе наблюдается постоянное напряжение. Но, при работе датчика на специальную подложку устанавливается деталь. Её вес разрывает цепь и образовывается механическая деформация, которая при помощи контрольных контактов преобразуется в электрический сигнал.

Измерительный мост тензодатчика позволяет измерить наименьшие нагрузки, благодаря чему значительно расширяется использование прибора. Мостовая схема подключения тензометрического датчика основана на законе Ома, при котором если все сопротивления имеют равное значение, то ток, проходящий через резисторы, также будет иметь одинаковое значение. Здесь воздействие из вне принято называть «внешним фактором», а преобразование сигнала – «внутренним». Тогда принцип действия основан на анализе внешнего фактора при помощи внутреннего.

Принцип установки весовых тензодатчиков наглядно демонстрируют модули, которые обычно используют при изготовлении электронных или цифровых весов. В них установлены специальные модули, которые соединены с рабочей поверхностью весов.

Этот измерительный модуль обладает чрезвычайно высокой точностью взвешивания и защищает тензодатчик от повреждений

• Высокая точность измерения;
• Подходят для измерения статических и динамических напряжений, при этом, не искажают полученные данные. Это очень удобно при использовании устройств в транспортных средствах или экстремальных условиях работы;Небольшие размеры позволяют использовать такие датчики практически в любых измерительных устройства.

Разработка сайта Sigmasoft

2020 Тензодатчики веса | Датчики силы, крутящего момента, давдения, премещения | Тензорезисторы | Промышленные контроллеры НВМ

Определение маркировки проводов тензодатчика без документации

Если у вас отсутствует описание тензодатчика, для определения маркировки проводов можно использовать обыкновенный мультиметр, при условии, что датчик аналоговый, а не цифровой.

• Измерьте сопротивление между всеми проводами. В 4-проводном тензодатчике имеется шесть комбинаций проводов, следовательно, вы получите 6 значений сопротивлений, одна пара проводов будет иметь сопротивление больше, чем все остальные.
• Пара с самым большим сопротивлением – это линия питания, оставшаяся пара проводов – линия сигнала.
• Подключите линию питания к весоизмерительному прибору, или подайте напряжение.
• Измерьте напряжение на линии сигнала, определив тем самым полярность подключения.

Подключение нескольких тензодатчиков при помощи соединительной (балансировочной) коробки

Как подключать несколько тензодатчиков при помощи балансировочной коробки можно посмотреть на видео

Заземление и экранирование при подключении тензодатчика.

Организация заземления и экранирования важный вопрос успешного создания весовой системы с использованием тензодатчиков. Надёжное решение данной задачи — ключ к правильной работе тензометрического датчика, генерирующего слаботочные сигналы. Кабели тензодатчиков должны иметь экранирующую оплетку, которая, при правильном подключении, обеспечивает защиту от электростатических и других помех.

Основное правило, которое нельзя нарушать: необходимо избегать «земляных» петель, т. е. заземлять устройства нужно в ОДНОЙ общей точке. Петли могут возникать если экран кабеля подключать к заземляющему контуру с двух концов. Поэтому, если корпус датчика надёжно заземлён и одновременно соединён с экраном — этого достаточно, в противном случае — соединить экран с заземлением только с любого ОДНОГО конца, например, в электрощите, где установлен прибор отдельным жёлто-зелёным проводом. Под «заземлением» мы понимаем защитное заземление, желто-зелёный провод. Использовать «нейтраль» в качестве «земли» очень нежелательно.

Если датчики соединяются параллельно, то необходимо не забывать соединять друг с другом и экранные оплётки кабелей через соответствующий контакт клеммы в соединительной коробке, и тут же их заземлять вместе с корпусом коробки. Общий кабель, идущий от соединительной коробки к прибору, соединять с заземлением также с ОДНОЙ стороны, как описано выше, не допуская образования «земляной» петли, желательно возле входа в измерительный прибор, то есть заземлять со стороны приёмника.

На кабель датчика, прямо поверх изоляции, на расстоянии 4-5 см от клеммы измерительного прибора, желательно защёлкнуть ферритовый фильтр для блокировки возникающих в цеху разнообразных помех по «земле». Такие фильтры производятся под кабели разных диаметров. Фильтры желательно защёлкнуть и на других длинных линиях, например RS-485, на приёмном и передающем устройстве. Если индуктивности одного фильтра недостаточно для надёжного уменьшения уровня помехи, такие фильтры можно защёлкивать последовательно на небольшом расстоянии друг от друга, наращивая тем самым индуктивность до необходимого уровня.

Устройство весового измерительного датчика для весов

Вопрос довольно глобальный, постараемся упростить материал как можно больше, и не вдаться в теоретические выкладки. В самом конце подборки мы все-таки рассмотрим весовой измерительный датчик для весов в более расширенном варианте. А пока, максимально упрощенный вариант.

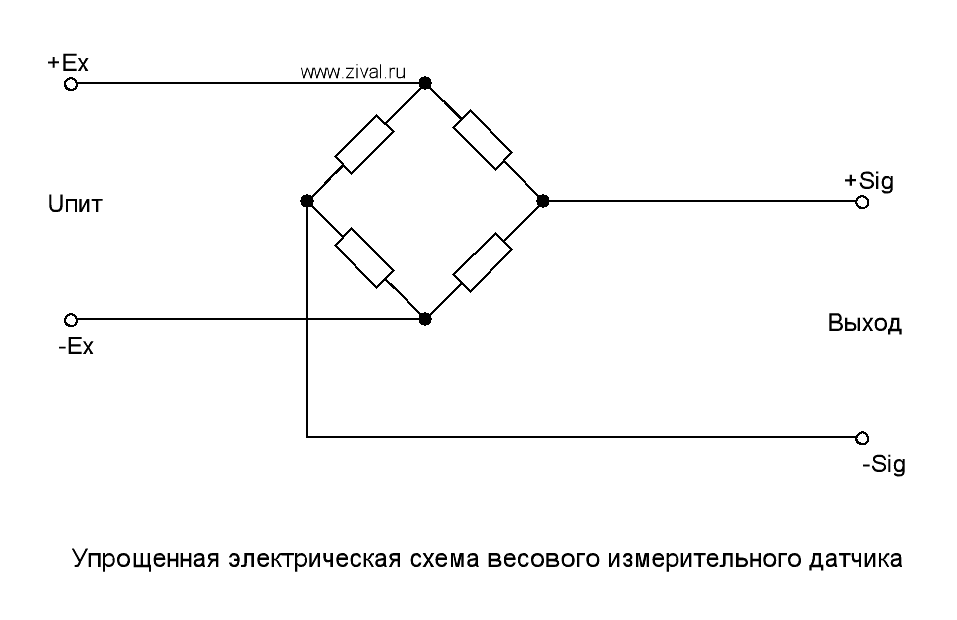

Классический весовой измерительный датчик для весов на выходе имеет четыре разноцветных провода два — питание (+Ex, -Ex), два — измерительные концы (+Sig, -Sig).

Для справки. Встречаются несколько вариантов обозначения выводов весового измерительного датчика для весов

Питание

Выход

Цепи компенсации (только для 6-проводного варианта)

Иногда встречается вариант с пятью проводами, где пятый провод служит экраном для остальных четырех. Суть работы весовой измерительный датчик для весов проста, на вход подается питание, с выхода снимается напряжение. Выходное напряжение меняется в зависимости от приложенной нагрузки на весовой измерительный датчик для весов (балку).

Тензорезистивный метод

Сейчас это наиболее удобный и чаще других используемый метод. При деформации электропроводящих материалов (металлов, полупроводников) происходит изменение их удельного электрического сопротивления и, как следствие, — изменение сопротивления чувствительного элемента датчика. В качестве проводящих материалов обычно используются металлические плёнки, напылённые на гибкую диэлектрическую подложку. В последнее время находят применение полупроводниковые датчики. Сопротивление чувствительного элемента измеряется тем или иным способом.

Конструкция типичного металлического датчика

Плёночный тензорезистор. На подложку через фигурную маску в вакууме напылена или сформирована методами фотолитографии плёнка металла. Для подключения электродов выполнены контактные площадки (снизу). Метки облегчают ориентацию при монтаже.

На диэлектрическую подложку (например, полимерную плёнку или слюду) в вакууме через напыляют плёнку металлического сплава, либо формируют проводящую конфигурацию на подложке фотолитографическими методами. В последнем случае на предварительно напылённую сплошную плёнку металла на подложке наносят слой фоторезиста и засвечивают его ультрафиолетовым излучением через фотошаблон. В зависимости от вида фоторезиста, либо засвеченные, либо незасвеченные участки фоторезиста смываются растворителем. Затем незащищённую фоторезистом металлическую плёнку растворяют (например, кислотой), формируя фигурный рисунок металлической плёнки.

В качестве материала плёнки обычно используются сплавы, имеющие низкий температурный коэффициент удельного сопротивления (например, манганин) — для снижения влияния температуры на показания тензометра.

При использовании тензорезистор подложкой приклеивают к поверхности исследуемого на деформации объекта или поверхности упруго-деформируемого элемента в случае применения в весах, динамометрах, торсиометрах, датчиках давления и др., так, чтобы тензорезистор деформировался вместе с деталью.

Чувствительность к деформации такого тензорезистора зависит от направления приложения деформирующей силы. Так, наибольшая чувствительность при растяжении и сжатии — по вертикальной по рисунку оси и практически нулевая при горизонтальной, так как полоски металла в зигзагообразной конфигурации сильнее изменяют своё сечение при вертикальной деформации.

Тензорезистор включается с помощью электрических проводников во внешнюю электрическую измерительную схему.

Измерительная схема

Измерительный мост с вольтметром в диагонали. Тензорезистор обозначен R_x.

Обычно тензорезисторы включают в одно или два плеча сбалансированного моста Уитстона, питаемого от источника постоянного напряжения (диагональ моста A—D). С помощью переменного резистора R₂ производится балансировка моста, так, чтобы в отсутствии приложенной силы напряжение диагонали сделать равным нулю. С диагонали моста B—C снимается сигнал, далее подаваемый на измерительный прибор, дифференциальный усилитель или АЦП.

При выполнении соотношения R₁ / R₂ = R_x / R₃ напряжение диагонали моста равно нулю. При деформации изменяется сопротивление R_x (например, увеличивается при растяжении), это вызывает снижение потенциала точки соединения резисторов R_x и R₃ (B) и изменение напряжения диагонали B—C моста — полезный сигнал.

Изменение сопротивления R_x может происходить не только от деформации, но и от влияния других факторов, главный из них — изменение температуры, что вносит погрешность в результат измерения. Для снижения влияния температуры применяют сплавы с низким ТКС, термостатируют объект, вносят поправки на изменение температуры и/или применяют дифференциальные схемы включения тензорезисторов в мост.

Например, в схеме на рисунке вместо постоянного резистора R₃ включают такой же тензорезистор, как и R_x, но при деформации детали этот резистор изменяет своё сопротивление с обратным знаком. Это достигается наклейкой тензорезисторов на поверхности по-разному деформируемых зон детали, например, с разных сторон изгибаемой балки или с одной стороны, но со взаимно перпендикулярной ориентацией. При изменении температуры, если температура обоих резисторов равна, знак и величина изменения сопротивления (вызванного изменением температуры) равны, и температурный уход при этом компенсируется.

Также промышленностью выпускаются специализированные микросхемы для работы совместно с тензорезисторами, в которых помимо усилителей сигнала часто предусмотрены источники питания моста, схемы термокомпенсации, АЦП, цифровые интерфейсы для связи с внешними цифровыми системами обработки сигналов и другие сервисные функции.

Главные характеристики

Любой тензодатчик обладает определенным набором характеристик, которые влияют на область и пределы его применения. К таковым относятся:

• «НПИ» или наибольший предел измерения – это то усилие, максимум которого может зафиксировать  устройство. По факту, сам датчик, конечно, имеет расширенный запас прочности, но для получения точных данных не рекомендуется превышать показатель НПИ, установленный изготовителем. В случае, если требуется получение сверхвысокоточных результатов, то необходимо использовать прибор с дополнительным НПИ.
• По своей конструкции данные приборы могут подразделяться на несколько видов – мостовой и одноточечный, балочный и сильфонный, колонный и S–образный, а также шайбовый. Применение конкретного вида конструкции будет зависеть от назначения весовой системы, в которой предполагается использование устройства, а также необходимо учитывать особенности будущего места его расположения.
• По схеме подключения тензодатчики могут подразделяться на «четырехжильные» и «шестижильные». Первая схема используется в стандартных случаях и при обычных условиях, а вторая применяется, когда возникает существенная разница в сопротивлении кабелей смежных датчиков, ибо она позволяет компенсировать их электросопротивление.
• Класс точности – у описываемых приборов он достаточно широк и согласно OIML R 60-2000 (Госсистема обеспечения единства измерений в РФ) он варьируется обычно от Д1 до С6. Самой большой популярностью по широте применения пользуется класс С3, что примерно равняется статистической погрешности в 0,02%. Использование приборов с меньшей погрешностью требует конкретного обоснования. Помимо прочего, на точность измерения может влиять и сам весовой терминал.
• Материал изготовления устройства – стандартно для этого применяются алюминий, легированная сталь или обычная «нержавейка». Говоря о разных конструкциях, можно отметить, что одноточечные, как правило, выполняются на алюминиевой основе, а вот остальные модели предпочитают легированную сталь. «Нержавейка» считается более дорогим материалом и ее применяют для приборов, которые используются на особо важных производствах, например, в пищевой промышленности.

При подборе датчика для использования в конкретных целях требуется также обратить внимание и на дополнительные характеристики, к коим можно отнести:

• Класс электрозащиты;
• Рабочий диапазон температур;
• Коэффициент рабочей передачи (сокращенно «КРП»);
• Максимально возможное напряжение питания;
• Сопротивления для входа/выхода;
• Диаметр сечения и длину электрокабеля.

Тензометрические датчики

В вагонном хозяйстве используются для определения наличия подвижного состава на участке контроля и взвешивания вагонов во время движения. Общий вид и принципиальная схема тензометрического датчика показаны на рис. 10. Физический принцип действия тензометрического датчика состоит в следующем. Если на механическую конструкцию действуют внешние силы, то она изменяет свою форму таким образом, чтобы противостоять влиянию этих сил. Если в данной металлической конструкции сделать небольшое отверстие круглой формы, то при деформации самой конструкции оно станет эллипсообразной формы, величина этого отверстия прямо пропорциональна приложенной к конструкции силе. Если в это отверстие вклеить пленочный тензорезистор, то можно с большой точностью измерить эту деформацию или нагрузку. Таким образом, тензорезистор превращает всю конструкцию в датчик для измерения силы, нагрузки или положения.
