Что такое добротность контура

Резонанс токов

Резонанс токов наблюдается в цепях, где индуктивность и емкость соединены параллельно.

Явление заключается в протекании токов большой величины между конденсатором и катушкой, при нулевом токе в неразветвленной части цепи. Это объясняется тем, что при достижении резонансной частоты общее сопротивление Z возрастает. Или простым языком звучит так – в точке резонанса достигается максимальное общее значение сопротивления Z, после чего одно из сопротивлений увеличивается, а другое снижается в зависимости от того растет или снижается частота. Это наглядно отображено на графике:

В общем, всё аналогично предыдущему явлению, условия возникновения резонанса токов следующие:

1. Частота питания аналогична резонансной у контура.
2. Проводимости у индуктивности и ёмкости по переменному току равны BL=Bc, B=1/X.

2.11. Параллельный колебательной контур. Резонанс токов

Лекция 8

Рассмотрим параллельный колебательный контур, простейшим видом которого является параллельное соединение индуктивной катушки и конденсатора (рис. 2.17, а).

Резонансом токов называют такой режим параллельного колеба­тельного контура, при котором ток в неразветвленной части цепи совпадает по фазе с напряжением а мощность, потребляемая из сети, равна активной мощности контура. Реактивная мощность при резонансе из сети не потребляется. Векторная диаграмма цепи при резонансе токов, представленная на рис. 2.17,6, выполнена согласно уравнению

Комплекс эквивалентной полной проводимости параллельного коле­бательного контура

Так как при резонансе угол сдвига фаз между током I0 и напря­жением U равен нулю, т. е. то при резонансеилиСледовательно, ток при резонансе токов

(2.77)

Таким образом, резонанс токов наступает в цепи при взаимной компен­сации токов реактивных проводимостей т. е. при взаимной компенсации индуктивной и реактивной емкостной проводимостей.

При резонансе токов эквивалентная полная проводимость контура Y

минимальная т. е. входное сопротивлениедостигает максимума, вследствие чего ток, идущий от сети, при резонансе токов будет минимален и равен

При резонансе токов и, следовательно, равны между собой реактивные токикоторые находятся в этом случае в противофазе. При резонансе токов возможны ситуации, когда реактивные токинамного превышают суммарный ток в цепи, вследствие чего резонанс при параллельном соединении назы­ваютрезонансом токов

. Это возможно при условии или

Отношение индуктивного или емкостноготоков при резонансе токов к суммарному токуназывается добротностью параллельного колебательного контура:

(2.78)

Затухание в параллельном контуре, как и в последовательном контуре, есть величина, обратная добротности:

Выразивчерез параметры цепи и частоту, определим резонансную частоту контура:

откуда найдем значение для резонансной угловой частоты:

(2.79)

В идеальном случае, например в радиотехнических устройствах, где применяют контуры с малыми потерями, когда практически (или они очень малы по сравнению с ρ), резонансную частотуможно определить, как и при резонансе в последовательном контуре, по формуле

Из формулы (2.79) видно, что резонанс токов возможен в цепи, если сопротивления r1 и r2 оба больше или оба меньше ρ

, ибо при невыполнении этого условия частотаокажется мнимой и, следовательно, в этом случае не существует частоты, при которой был бы резонанс. Прирезонансная частотарезонанс токов может наблюдаться при любой частоте, так как в этом случае эквивалентное сопротивление становится активным, не зависящим от частоты.

Так как при резонансе токов а значитто активная мощность Р равна полной мощности цепи, т. е.Реактивная мощностьQ

при резонансе токов равна нулю:

так как

Таким образом, при резонансе токов цепь не потребляет из сети реактивной энергии. Энергетические процессы, наблюдаемые в парал­лельном колебательном контуре, в этом случае аналогичны процессам, которые протекают при резонансе напряжений. В колебательном конту­ре происходит непрерывный взаимный обмен энергиями между емкост­ным и индуктивным элементами цепи, а сеть лишь компенсирует энергию, теряемую в активных сопротивлениях контура. Если бы параллельный колебательный контур состоял только из L и С, то его входное сопро­тивление при резонансе токов было бы бесконечно большим и ток из сети не поступал бы в контур, т. е. в этом случае энергия, сообщенная контуру при включении, не расходовалась бы, а периодически перека­чивалась от магнитного к электрическому полю (и обратно), т. е. между индуктивным и емкостным элементами цепи, причем эти колебания продолжались бы неограниченное время.

Амплитуда резонанса

В КК при подаче переменного напряжения от внешнего источника наблюдаются два вида резонанса и резкое увеличение двух видов амплитуды: амплитуды тока и амплитуды напряжения.

Амплитуда тока

Амплитуда тока резко возрастает при резонансе напряжений в последовательном контуре (последовательный резонанс). Источник переменной ЭДС включён в цепь, где нагрузкой служат последовательно включённые элементы L и С.

В этом случае в цепь входят сопротивления: активное r и реактивное x, равное:

x = xL – xC.

Так как для внутренних колебаний xL и xC равны, то для тока, поступающего от генератора, при резонансе (когда частоты совпадают) эти значения тоже одинаковы. Поэтому x = 0. В итоге полное сопротивление цепи будет состоять только из небольшого активного сопротивления. Ток при этом получается максимальным.

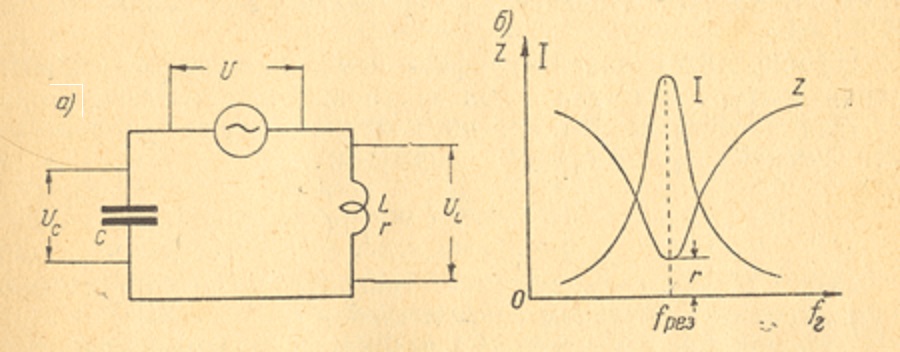

Схема (а) и резонансные кривые (б) для резонанса напряжений

Амплитуда напряжения

Резонанс токов (параллельный резонанс) является условием резкого возрастания амплитуды напряжения. Источник ЭДС подключается вне контура и нагружен параллельно соединёнными элементами L и С. В этом случае на эффект резонанса влияет внутреннее сопротивление генератора. Амплитуда напряжения на контуре максимальна при малом отличии напряжения контура от напряжения генератора. Это возможно при малом Ri.

Внимание! Изменение частоты генератора меняет ток, а амплитуда напряжения на контуре не отстаёт по величине от напряжения на генераторе. Если, U = Е – I*Ri, где Е – ЭДС, I – ток, то при малом Ri U = Е. Схема (а) и резонансные кривые (б) для резонанса токов

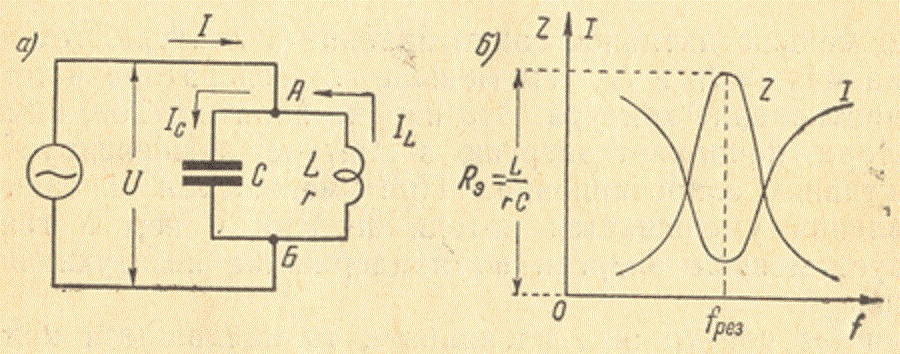

Схема (а) и резонансные кривые (б) для резонанса токов

Формула для определения расчётной резонансной частоты для разных колебательных систем различается по входящим в неё параметрам. Несмотря на все различия, суть остаётся неизменной: эффект резонанса наступает тогда, когда частота внутренних колебаний системы и внешних воздействий становятся равны друг другу.

Колебательный контур

Колебательный контур – это последовательное или параллельное соединение индуктивных и конденсаторных элементов, генерирующих электромагнитные колебания любой заданной частоты. Оба компонента схемы способны хранить энергию.

Когда существует разность потенциалов на конденсаторных пластинах, он сохраняет энергию электрического поля. Аналогично энергия сохраняется в магнитном поле индуктивной катушки.

Работа колебательного контура

Когда первоначально конденсатор подключается к источнику постоянного тока, на нем возникает разность потенциалов. Одна пластина имеет избыток электронов и заряжена отрицательно, другая – недостаток электронов и заряжена положительно.

Что будет, если в цепь включить индуктивную катушку:

1. При замыкании контакта, соединяющего электроцепь, конденсатор начинает разряжаться через катушку индуктивности. Накопленная им энергия электрического поля снижается;
2. Ток, протекающий через катушку L, индуцирует ЭДС, противостоящую потоку электронов. Из-за этого скорость нарастания тока медленная. В катушке создается магнитное поле, которое начинает накапливать свою энергию. После полного разряда конденсатора поток электронов через катушку уменьшается до нуля. Электростатическая энергия, накопленная в конденсаторе, преобразуется в энергию магнитного поля катушки;
3. Когда конденсатор разряжен, магнитное поле начинает постепенно разрушаться, но, согласно закону Ленца, индукционный ток катушки способствует заряду конденсатора с противоположной полярностью. Энергия, связанная с магнитным полем, снова превращается в электростатическую;

Важно! В идеальном случае, когда нет потерь на L и С, конденсатор зарядился бы до первоначального значения с противоположным знаком

1. После того, как уменьшающееся магнитное поле перезарядило конденсатор, он снова начинает разряжаться с потоком тока обратной направленности, а МП опять нарастает.

Последовательность зарядки и разрядки продолжается, то есть процесс преобразования электростатической энергии в магнитную и наоборот периодически повторяется, подобно маятнику, у которого потенциальная энергия циклически превращается в кинетическую и обратно.

Непрерывный процесс зарядки и разрядки приводит к меняющему направление движению электронов или к колебательному току.

Обмен энергией между L и С будет продолжаться бесконечно, если отсутствуют потери. Часть энергии теряется, рассеиваясь в виде тепла на проводах катушки, соединительных проводниках, из-за тока утечки конденсатора, электромагнитного излучения. Поэтому колебания будут затухающими.

Затухающие колебания

Векторная диаграмма токов и напряжений

Для решения уравнения вынужденных колебаний мы можем использовать достаточно наглядный метод векторных диаграмм. Для этого используем векторную диаграмму, на которой с помощью векторов изобразим колебания определенной заданной частоты ω.

Давайте посмотрим, как построить векторную диаграмму токов и напряжений.

Рисунок 2.3.2. Векторная диаграмма, на которой с помощью векторов изображены гармонические колебания A cos(ωt+φ1), B cos(ωt+φ2) и их суммы C cos(ωt+φ).

Наклон векторов к горизонтальной оси определяется фазой колебаний φ1 и φ2, а длины векторов соответствуют амплитудам колебаний A и B. Относительный фазовый сдвиг определяет взаимную ориентацию векторов: ∆φ=φ1-φ2. Для того, чтобы построить вектор, изображающий суммарное колебание, нам необходимо использовать правило сложения векторов: C→=A→+B→.

При вынужденных колебаниях в электрической цепи для построения векторной диаграммы напряжений и токов нам необходимо знать соотношения между амплитудами токов и напряжений и фазовый сдвиг между ними для любого участка цепи.

Источник переменного тока может быть подключен к:

• катушке индуктивности L;
• резистору с сопротивлением R;
• конденсатору с емкостью С.

Рассмотрим эти три примера подробнее. Будем считать, что напряжение на резисторе, катушке и конденсаторе во всех трех случаях равно напряжению внешнего источника переменного тока.

Резистор в цепи переменного тока

JRR=uR=URcos ωt; JR=URRcos ωt=IRcos ωt

Мы обозначили амплитуду тока, который протекает через резистор, через IR. Соотношение RIR=UR выражает связь между амплитудами тока и напряжения на резисторе. Фазовый сдвиг в этом случае равен нулю. Физическая величина R – это активное сопротивление на резисторе.

Конденсатор в цепи переменного тока

Запишем формулу:

uC=qC=UCcos ωt

JC=dqdt=CduCdt=CUC(-ωsin ωt)=ωCUCcosωt+π2=ICcosωt+π2.

Соотношение между амплитудами тока IC и напряжения UC: 1ωCIC=UC.

Ток опережает по фазе напряжение на угол π2.

Определение 4

 Физическая величина XC=1ωC — это емкостное сопротивление конденсатора.

Нужна помощь преподавателя?
Опиши задание — и наши эксперты тебе помогут!

Описать задание

Катушка в цепи переменного тока

Запишем формулы:

UL=LdJLdt=ULcos ωt;JL=∫ULLcos ωt dt=ULωLsin ωt=ULωLcos ωt-π2=ILcosωt-π2

Соотношение между амплитудами тока IL и напряжения UL: ωLIL=UL.

Ток отстает по фазе от напряжения на угол π2.

Определение 5

Физическая величина XL=ωL — это индуктивное сопротивление катушки.

Построим векторную диаграмму для последовательного RLC-контура, частота вынужденных колебаний в котором ω.

При построении диаграммы будем учитывать, что через различные участки цепи протекает один и тот же ток. Удобнее делать это будет относительно вектора, который изображает колебания тока в цепи.

Для амплитуды тока введем обозначение I. Фазу тока примем равной нулю, так как в данном случае нас интересуют не столько абсолютные значения фаз, сколько относительные фазовые сдвиги.

Рисунок 2.3.3. Векторная диаграмма для последовательной RLC-цепи.

Данная диаграмма построена для случая, когда ωL>1ωC или ω2>ω2=1LC.

По фазе напряжение внешнего источника опережает ток, который течет в цепи, на некоторый угол φ.

Из рисунка видно, что

ε2=UR2+(UL-UC)2, откуда следует, что

I=εR2+ωL-1ωC2; tg φ=ωL-1ωCR.

Из выражения для I видно, что амплитуда тока принимает максимальное значение при условии

ωL-1ωC= или ω2=ωрез2=ω2=1LC.

Колебательный контур LC

Колебательный контур

— электрическая цепь, в которой могут возникать колебания с частотой, определяемой параметрами цепи.

Простейший колебательный контур состоит из конденсатора и катушки индуктивности, соединенных параллельно или последовательно.

— Конденсатор C

– реактивный элемент. Обладает способностью накапливать и отдавать электрическую энергию. — Катушка индуктивностиL – реактивный элемент. Обладает способностью накапливать и отдавать магнитную энергию.

Рассмотрим, как возникают и поддерживаются свободные электрические колебания в параллельном контуре LC

Основные свойства индуктивности

— Ток, протекающий в катушке индуктивности, создаёт магнитное поле с энергией . — Изменение тока в катушке вызывает изменение магнитного потока в её витках, создавая в них ЭДС, препятствующую изменению тока и магнитного потока.

Природа электромагнитных колебаний в контуре

Период свободных колебаний контура LC

можно описать следующим образом:

Если конденсатор ёмкостью C

заряжен до напряженияU , потенциальная энергия его заряда составит. Если параллельно заряженному конденсатору подключить катушку индуктивностиL , в цепи пойдёт ток разряда конденсатора, создавая магнитное поле в катушке.

Внешний магнитный поток создаст ЭДС в направлении противоположном току в катушке, что будет препятствовать нарастанию тока в каждом витке, поэтому конденсатор разрядится не мгновенно, а через время t

1, которое определяется индуктивностью катушки и ёмкостью конденсатора из расчётаt 1 = . По истечении времениt 1, когда конденсатор разрядится до нуля, ток в катушке и магнитная энергия будут максимальны. Накопленная катушкой магнитная энергия в этот момент составит. В идеальном рассмотрении, при полном отсутствии потерь в контуре,EC будет равнаEL . Таким образом, электрическая энергия конденсатора перейдёт в магнитную энергию катушки.

Далее изменение (уменьшение от максимума) магнитного потока накопленной энергии катушки будет создавать в ней ЭДС, которая продолжит ток в том же направлении и начнётся процесс заряда конденсатора индукционным током. Уменьшаясь от максимума до нуля в течении времени t

2 =t 1, он перезарядит конденсатор от нулевого до максимального отрицательного значения (-U ). Так магнитная энергия катушки перейдёт в электрическую энергию конденсатора.

Описанные интервалы t

1 иt 2 составят половину периода полного колебания в контуре. Во второй половине процессы аналогичны, только конденсатор будет разряжаться от отрицательного значения, а ток и магнитный поток сменят направление. Магнитная энергия вновь будет накапливаться в катушке в течении времениt 3, сменив полярность полюсов.

В течении заключительного этапа колебания (t

4), накопленная магнитная энергия катушки зарядит конденсатор до первоначального значенияU (в случае отсутствия потерь) и процесс колебания повторится.

В реальности, при наличии потерь энергии на активном сопротивлении проводников, фазовых и магнитных потерь, колебания будут затухающими по амплитуде. Время t

1 +t 2 +t 3 +t 4 составит период колебаний . Частота свободных колебаний контура ƒ = 1 /T Частота свободных колебаний является частотой резонанса контура, на которой реактивное сопротивление индуктивности XL=2πfL

равно реактивному сопротивлению ёмкостиXC=1/(2πfC) .

Расчёт частоты резонанса LC-контура:

Предлагается простой онлайн-калькулятор для расчёта резонансной частоты колебательного контура.

Необходимо вписать значения и кликнуть мышкой в таблице. При переключении множителей автоматически происходит пересчёт результата.

Наверх

Расчёт индуктивности:

Индуктивность для колебательного контура LC L = 1/(4𲃲C)

Похожие страницы с расчётами:

Рассчитать импеданс.

Рассчитать реактивное сопротивление.

Рассчитать реактивную мощность и компенсацию.

Резонанс напряжений

Давайте возьмем другие параметры катушки и конденсатора и посмотрим, что у нас происходит на самих радиоэлементах. Нам ведь надо досконально все выяснить ;-). Беру катушку индуктивности с индуктивностью в 22 микрогенри:

и конденсатор в 1000 пФ

Из них собираю последовательный колебательный контур. Итак, чтобы поймать резонанс, я не буду в схему добавлять резистор. Поступлю более хитрее.

Так как мой генератор частоты китайский и маломощный, то при резонансе у нас в цепи остается только активное сопротивление потерь R. В сумме получается все равно маленькое значение сопротивления, поэтому ток при резонансе достигает максимальных значений. В результате этого, на внутреннем сопротивлении генератора частоты падает приличное напряжение и выдаваемая амплитуда частоты генератора  падает. Я буду ловить минимальное значение этой амплитуды. Следовательно это и будет резонанс колебательного контура. Перегружать генератор — это не есть хорошо, но что не сделаешь ради науки!

Ну что же, приступим ;-). Давайте сначала посчитаем  резонансную частоту по формуле Томсона. Для этого я открываю онлайн калькулятор на просторах интернета и быстренько высчитываю эту частоту. У меня получилось 1,073 Мегагерц.

Ловлю резонанс на генераторе частоты по его минимальным значениям амплитуды. Получилось как-то вот так:

Размах амплитуды 4 Вольта

Хотя на генераторе частоты  размах  более 17 Вольт! Вот так вот сильно просело напряжение. И как видите, резонансная частота получилась чуток другая, чем расчетная: 1,109 Мегагерц.

Теперь небольшой прикол

Вот этот сигнал мы подаем на наш последовательный колебательный контур:

Как видите, мой генератор не в силах выдать большую силу тока в колебательный контур на резонансной частоте, поэтому сигнал получился даже чуть искаженным на пиках.

Ну а теперь самое интересное. Давайте замеряем падение напряжения на конденсаторе и катушке на резонансной частоте. То есть это будет выглядеть вот так:

Смотрим напряжение на конденсаторе:

Размах амплитуды 20 Вольт (5х4)! Откуда? Ведь подавали мы на колебательный контур синус с частотой в 2 Вольта!

Ладно, может с осциллографом что-то произошло?. Давайте замеряем напряжение на катушке:

Народ! Халява!!! Подали 2 Вольта с генератора, а получили 20 Вольт и на катушке и на конденсаторе! Выигрыш энергии в 10 раз! Успевай только снимать энергию с конденсатора или с катушки!

Ну ладно раз такое дело… беру лампочку от мопеда на 12 Вольт и цепляю ее к конденсатору или катушке. Лампочке ведь вроде как по-барабану на какой частоте работать и какой ток кушать. Выставляю амплитуду, чтобы на катушке или конденсаторе было где то Вольт 20 так как среднеквадратичное напряжение будет где-то Вольт 14,  и цепляю поочередно к ним лампочку:

Как видите — полный ноль. Лампочка гореть не собирается, так что побрейтесь фанаты халявной энергии). Вы ведь не забыли, что мощность определяется произведением силы тока на напряжение? Напряжения вроде как-бы хватает, а вот силы тока — увы! Поэтому, последовательный колебательный контур носит также название узкополосного (резонансного) усилителя напряжения, а не мощности!

Объяснение резонанса напряжения

При резонансе напряжение на катушке и на конденсаторе оказались намного больше, чем то, которое мы подавали на колебательный контур. В данном случае у нас получилось в 10 раз больше. Почему же напряжение на катушке при резонансе равняется напряжению на конденсаторе. Это легко объясняется. Так как в последовательном колебательном контуре катушка и кондер идут друг за другом, следовательно, в цепи протекает одна и та же сила тока.

При резонансе реактивное сопротивление катушки равняется реактивному сопротивлению конденсатора. Получаем по правилу шунта, что на катушке у нас падает напряжение U_L = IX_L , а на конденсаторе U_C = IX_C . А так как при резонансе у нас X_L = X_C , то получаем что U_L = U_C , ток ведь в цепи один и тот же ;-). Поэтому резонанс в последовательном колебательном контуре называют также резонансом напряжений, так как напряжение на катушке на резонансной частоте равняется напряжению на конденсаторе.

Катушка индуктивности

От чего зависит индуктивность

Катушкой индуктивности является компонент, состоящий из проводника, намотанного на сердечник, содержащий железо, либо без сердечника. Прибор мультиметр, или LC-метр, ответит на вопрос, как измерить индуктивность катушки. Этим прибором, в основном, пользуются радиолюбители.

Катушки индуктивности в виде тора и цилиндра

К исключительным классам катушек индуктивности относятся дроссели. Дроссель –это такая катушка, целью которой выступает создание в цепи огромного противодействия для переменного тока с целью подавления высокочастотных токов. Постоянный ток через такой дроссель проходит, не встречая препятствия.

При выборе конкретной катушки индуктивности необходимо обратить внимание на некоторые важные параметры, влияющие на работу компонента:

1. Необходимый показатель индуктивности;
2. Предельный ток, на который рассчитан компонент;
3. Допустимый разброс характеристики катушки;
4. Отклонение параметра при колебании температуры;
5. Устойчивость характеристики катушки;
6. Активное сопротивление провода обмотки катушки;
7. Добротность компонента;
8. Диапазон частот, при которых катушка работает без потерь.

Свое применение катушки индуктивности нашли, как в аналоговой, так и цифровой схемотехнике. Конструкция, собранная на катушках индуктивности и конденсаторах, именуемая колебательным контуром, способна усиливать или вырезать колебания определенной частоты. Использование дросселей в каскадах блоков питания позволяет устранить остатки помех и шумы. Построение таких компонентов, как трансформатор, полностью обязано физическим особенностям катушки индуктивности. Также катушки индуктивности подразделяются на компоненты с постоянным показателем индуктивности и катушки с переменным показателем индуктивности. Телефонные аппараты, сглаживающие фильтры, цепи высоких частот имеют в своем составе катушки с постоянным значением индуктивности. В свою очередь, резонансные цепи ВЧ и ВЧ тракты приемных устройств в своем составе имеют катушки с переменным значением индуктивности.

Предоставленный материал в полной мере объясняет физические явления: индукция, магнитный поток и индуктивность. В статье рассмотрены разные виды катушек индуктивности, принципы их построения и особенности применения.

Индуктивность

Электрический ток, проходящий по проводнику, создает вокруг него магнитное поле. Магнитный поток ​\( \Phi \)​ через контур из этого проводника пропорционален модулю индукции ​\( \vec{B} \)​ магнитного поля внутри контура, а индукция магнитного поля, в свою очередь, пропорциональна силе тока в проводнике.

Следовательно, магнитный поток через контур прямо пропорционален силе тока в контуре:

Индуктивность – коэффициент пропорциональности ​\( L \)​ между силой тока ​\( I \)​ в контуре и магнитным потоком ​\( \Phi \)​, создаваемым этим током:

Индуктивность зависит от размеров и формы проводника, от магнитных свойств среды, в которой находится проводник.

Единица индуктивности в СИ – генри (Гн). Индуктивность контура равна 1 генри, если при силе постоянного тока 1 ампер магнитный поток через контур равен 1 вебер:

Можно дать второе определение единицы индуктивности: элемент электрической цепи обладает индуктивностью в 1 Гн, если при равномерном изменении силы тока в цепи на 1 ампер за 1 с в нем возникает ЭДС самоиндукции 1 вольт.
