Воздействие электрического тока на человека

Электрическая дуга

Электрическая дуга является довольно эффективным преобразователем электрической энергии. Она используется при сварке металлических конструкций, а также служит мощным световым источником.

В основу устройства входит следующее. Берут два угольных стержня, подсоединяют провода и прикрепляют их в изолирующих держателях. После этого стержни подключают к источнику тока, который дает малое напряжение, но рассчитан на большую силу тока. Подключают реостат. Угли в городскую сеть включать запрещается, так как это может стать причиной пожара. Если коснуться одним углем о другой, то можно заметить, как сильно они раскалятся. Лучше не смотреть на это пламя, потому что оно вредно для зрения. Электрическую дугу используют в печах для плавки металла, а также в таких мощных осветительных приборах, как прожекторы, кинопроекторы и прочее.

Источник

Термоэмиссионные преобразователи

Они также называются термоэлектронным генератором или термоэлектрическим двигателем, которые непосредственно преобразуют тепло в электричество, используя термоэмиссию. Тепловая энергия может быть преобразована в электроэнергию с очень высокой эффективностью через индуцированный температурой процесс электронного потока, известный как термоэлектронное излучение.

Основным принципом работы термоэлектронных преобразователей энергии является то, что электроны испаряются с поверхности нагретого катода в вакууме и затем конденсируются на более холодном аноде. После первой практической демонстрации в 1957 году термоэлектронные преобразователи энергии использовались с различными источниками тепла, но все они требуют работы при высоких температурах — выше 1500 К. В то время как работа термоэлектронных преобразователей энергии при относительно низкой температуре (700 К — 900 К) возможна, эффективность процесса, которая обычно составляет > 50%, значительно уменьшается, поскольку количество излучаемых электронов на единицу площади от катода зависит от температуры нагрева.

Советуем изучить — Реферат: проектирование электрической части тэц 180 мвт

Для традиционных катодных материалов, таких как металлы и полупроводники, число испускаемых электронов пропорционально квадрату температуры катода. Однако недавнее исследование демонстрирует, что температура тепла может быть снижена на порядок при использовании графена в качестве горячего катода. Полученные данные показывают, что катодный термоэлектронный преобразователь на основе графена, работающий при 900 К, может достичь КПД 45%.

Принципиальная схема процесса электронной термоэлектронной эмиссии представлена на фото.

TIC на основе графена, где Tc и Ta — температура катода и температура анода, соответственно. Основываясь на новом механизме термоэлектронной эмиссии, исследователи предполагают, чтобы конвертер энергии катода на основе графена мог найти свое применение при повторном использовании тепла промышленных отходов, которое часто достигает температурного диапазона от 700 до 900 K.

Новая модель, представленная Ляном и Энгом, может принести пользу конструкции преобразователя энергии на основе графена. Твердотельные преобразователи энергии, которые в основном являются термоэлектрическими генераторами, обычно работают неэффективно в низкотемпературном диапазоне (с КПД менее 7%).

Почему греется проводник

Как же объясняется нагрев проводника? Почему он именно греется, а не остаётся нейтральным или охлаждается? Нагрев происходит из-за того, что свободные электроны, перемещающиеся в проводнике под действием электрического поля, бомбардируют атомы молекул металла, тем самым передавая им собственную энергию, которая переходит в тепловую. Если изъясняться совсем просто: преодолевая материал проводника, электрический ток как бы «трётся», соударяется электронами о молекулы проводника. Ну а , как известно, любое трение сопровождается нагревом. Следовательно, проводник будет нагреваться пока по нему бежит электрический ток.

Из формулы также следует —  чем выше удельное сопротивление проводника и чем выше сила тока протекающего по нему, тем выше будет нагрев . Например, если последовательно соединить проводник-медь (удельное сопротивление  0,018 Ом·мм²/м) и проводник-алюминий (0,027 Ом·мм²/м), то при протекании через цепь электрического тока алюминий будет нагреваться сильнее чем медь из-за более высокого сопротивления. Поэтому, кстати, не рекомендуется в быту делать скрутки медных и алюминиевых проводов друг с другом — будет неравномерный нагрев в месте скрутки. В итоге —  подгорание с последующим пропаданием контакта.

Тепловое действие тока Википедия

Закон Джо́уля — Ле́нца — физический закон, дающий количественную оценку теплового действия электрического тока. Установлен в 1841 году Джеймсом Джоулем и независимо от него в 1842 году Эмилием Ленцем.

Определения

В словесной формулировке звучит следующим образом:

Мощность тепла, выделяемого в единице объёма среды при протекании постоянного электрического тока, равна произведению плотности электрического тока на величину напряженности электрического поля.

Математически может быть выражен в следующей форме:

где w{\displaystyle w} — мощность выделения тепла в единице объёма, j→{\displaystyle {\vec {j}}} — плотность электрического тока, E→{\displaystyle {\vec {E}}} — напряжённость электрического поля, σ — проводимость среды, а точкой обозначено скалярное произведение.

Закон также может быть сформулирован в интегральной форме для случая протекания токов в тонких проводах:

Количество теплоты, выделяемое в единицу времени в рассматриваемом участке цепи, пропорционально произведению квадрата силы тока на этом участке и сопротивления участка.

В интегральной форме этот закон имеет вид

где dQ{\displaystyle dQ} — количество теплоты, выделяемое за промежуток времени dt{\displaystyle dt}, I{\displaystyle I} — сила тока, R{\displaystyle R} — сопротивление, Q{\displaystyle Q} — полное количество теплоты, выделенное за промежуток времени от t1{\displaystyle t_{1}} до t2{\displaystyle t_{2}}. В случае постоянных силы тока и сопротивления:

Применяя закон Ома, можно получить следующие эквивалентные формулы:

Практическое значение

Снижение потерь энергии

При передаче электроэнергии тепловое действие тока в проводах является нежелательным, поскольку ведёт к потерям энергии. Подводящие провода и нагрузка соединены последовательно, значит ток в сети I{\displaystyle I} на проводах и нагрузке одинаков. Мощность нагрузки и сопротивление проводов не должны зависеть от выбора напряжения источника. Выделяемая на проводах и на нагрузке мощность определяется следующими формулами

Откуда следует, что Qw=Rw⋅Qc2/Uc2{\displaystyle Q_{w}=R_{w}\cdot Q_{c}^{2}/U_{c}^{2}}. Так как в каждом конкретном случае мощность нагрузки и сопротивление проводов остаются неизменными и выражение Rw⋅Qc2{\displaystyle R_{w}\cdot Q_{c}^{2}} является константой, то тепло выделяемое на проводе обратно пропорционально квадрату напряжения на потребителе. Повышая напряжение мы снижаем тепловые потери в проводах. Это, однако, снижает электробезопасность линий электропередачи.

Выбор проводов для цепей

Тепло, выделяемое проводником с током, в той или иной степени выделяется в окружающую среду. В случае, если сила тока в выбранном проводнике превысит некоторое предельно допустимое значение, возможен столь сильный нагрев, что проводник может спровоцировать возгорание находящихся рядом с ним объектов или расплавиться сам. Как правило, при выборе проводов, предназначенных для сборки электрических цепей, достаточно следовать принятым нормативным документам, которые регламентируют выбор сечения проводников.

Электронагревательные приборы

Если сила тока одна и та же на всём протяжении электрической цепи, то в любом выбранном участке будет выделять тепла тем больше, чем выше сопротивление данного участка.

За счёт сознательного увеличения сопротивления участка цепи можно добиться локализованного выделения тепла в этом участке. По этому принципу работают электронагревательные приборы. В них используется нагревательный элемент — проводник с высоким сопротивлением. Повышение сопротивления достигается (совместно или по отдельности) выбором сплава с высоким удельным сопротивлением (например, нихром, константан), увеличением длины проводника и уменьшением его поперечного сечения. Подводящие провода имеют обычное низкое сопротивление и поэтому их нагрев, как правило, незаметен.

Плавкие предохранители

Для защиты электрических цепей от протекания чрезмерно больших токов используется отрезок проводника со специальными характеристиками. Это проводник относительно малого сечения и из такого сплава, что при допустимых токах нагрев проводника не перегревает его, а при чрезмерно больших перегрев проводника столь значителен, что проводник расплавляется и размыкает цепь.

Физический смысл

Вспомним, как электрический ток протекает по металлическому проводнику. Как только электрическая цепь замкнётся, то под действием ЭДС движение свободных электронов упорядочивается, и они устремляются к положительному полюсу источника питания. Однако на их пути встречаются стройные ряды кристаллических решёток, атомы которых создают препятствия упорядоченному движению, то есть оказывают сопротивление.

На преодоление сопротивления уходит часть энергии движущихся электронов. В соответствии с фундаментальным законом сохранения энергии, она не может бесследно исчезнуть. Она-то и превращается в тепло, вызывающее нагревание проводника. Накапливаемая тепловая энергия излучается в окружающее пространство или нагревает другие предметы, соприкасающиеся с проводником.

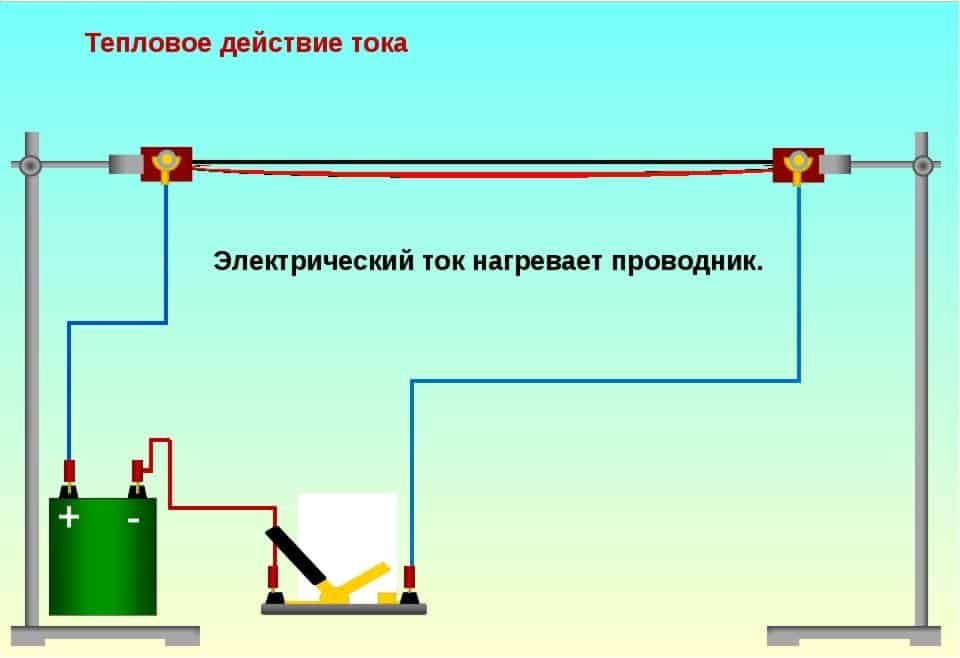

На рисунке 2 изображёна схема опыта, демонстрирующего закон теплового действия тока, разогревающего участок провода в электрической цепи.


Рис. 2. Тепловое действие тока

Явление нагревания проводников было известно практически с момента получения электротока, но исследователи не могли тогда объяснить его природу, и тем более, предложить способ оценки количества выделяемого тепла. Эту проблему решает закон  Джоуля-Ленца, которым мы пользуемся по сегодняшний день.

Практическая польза закона Джоуля-Ленца

При сильном нагревании можно наблюдать излучение видимого спектра света, что происходит, например, в лампочке накаливания. Слабо нагретые тела тоже излучают тепловую энергию, но в диапазоне инфракрасного излучения, которого мы не видим, но можем ощутить своими тепловыми рецепторами.

Допускать сильное нагревание проводников нельзя, так как чрезмерная температура разрушает структуру металла, проще говоря – плавит его. Это может привести к выводу из строя электрооборудования, а также стать причиной пожара. Для того, чтобы не допустить критических параметров нагревания необходимо делать расчёты тепловых элементов, пользуясь формулами, описывающими закон Джоуля-Ленца.

Проанализировав выражение U2/R убеждаемся, что когда сопротивление стремится к нулю, то количество выделенного тепла стремится к бесконечности. Такая ситуация возникает при коротких замыканиях. В это основная опасность КЗ.

В борьбе с короткими замыканиями используют:

  • автоматические выключатели:
  • электронные защитные блоки;
  • плавкие предохранители;
  • другие защитные устройства.

Закон Джоуля — Ленца

Закон Джо́уля — Ле́нца — физический закон, дающий количественную оценку теплового действия электрического тока. Установлен в 1841 году Джеймсом Джоулем и независимо от него в 1842 году Эмилием Ленцем.

Определения

В словесной формулировке звучит следующим образом:

Мощность тепла, выделяемого в единице объёма среды при протекании постоянного электрического тока, равна произведению плотности электрического тока на величину напряженности электрического поля.

Математически может быть выражен в следующей форме:

w
=

j

E

=
σ

E

2

,

{displaystyle w={vec {j}}cdot {vec {E}}=sigma E^{2},}

где

w

{displaystyle w}

 — мощность выделения тепла в единице объёма,

j

{displaystyle {vec {j}}}

 — плотность электрического тока,

E

{displaystyle {vec {E}}}

 — напряжённость электрического поля, σ — проводимость среды, а точкой обозначено скалярное произведение.

Закон также может быть сформулирован в интегральной форме для случая протекания токов в тонких проводах:

В интегральной форме этот закон имеет вид

d
Q
=

I

2

R
d
t
,

{displaystyle dQ=I^{2}Rdt,}

Q
=

t

1

t

2

I

2

R
d
t
,

{displaystyle Q=int limits _{t_{1}}^{t_{2}}I^{2}Rdt,}

где

d
Q

{displaystyle dQ}

 — количество теплоты, выделяемое за промежуток времени

d
t

{displaystyle dt}

,

I

{displaystyle I}

 — сила тока,

R

{displaystyle R}

 — сопротивление,

Q

{displaystyle Q}

 — полное количество теплоты, выделенное за промежуток времени от

t

1

{displaystyle t_{1}}

до

t

2

{displaystyle t_{2}}

. В случае постоянных силы тока и сопротивления:

Q
=

I

2

R
t
.

{displaystyle Q=I^{2}Rt.}

Применяя закон Ома, можно получить следующие эквивалентные формулы:

Q
=

U

2

t

R

=
I
U
t
.

{displaystyle Q=U^{2}t/R =IUt.}

Снижение потерь энергии

При передаче электроэнергии тепловое действие тока в проводах является нежелательным, поскольку ведёт к потерям энергии.

Подводящие провода и нагрузка соединены последовательно, значит ток в сети

I

{displaystyle I}

на проводах и нагрузке одинаков.

Мощность нагрузки и сопротивление проводов не должны зависеть от выбора напряжения источника. Выделяемая на проводах и на нагрузке мощность определяется следующими формулами

Q

w

=

R

w

I

2

,

{displaystyle Q_{w}=R_{w}cdot I^{2},}

Q

c

=

U

c


I
.

{displaystyle Q_{c}=U_{c}cdot I.}

Откуда следует, что

Q

w

=

R

w

Q

c

2

U

c

2

{displaystyle Q_{w}=R_{w}cdot Q_{c}^{2}/U_{c}^{2}}

. Так как в каждом конкретном случае мощность нагрузки и сопротивление проводов остаются неизменными и выражение

R

w

Q

c

2

{displaystyle R_{w}cdot Q_{c}^{2}}

является константой, то тепло выделяемое на проводе обратно пропорционально квадрату напряжения на потребителе. Повышая напряжение мы снижаем тепловые потери в проводах. Это, однако, снижает электробезопасность линий электропередачи.

Выбор проводов для цепей

Тепло, выделяемое проводником с током, в той или иной степени выделяется в окружающую среду.

В случае, если сила тока в выбранном проводнике превысит некоторое предельно допустимое значение, возможен столь сильный нагрев, что проводник может спровоцировать возгорание находящихся рядом с ним объектов или расплавиться сам.

Как правило, при выборе проводов, предназначенных для сборки электрических цепей, достаточно следовать принятым нормативным документам, которые регламентируют выбор сечения проводников.

Электронагревательные приборы

Если сила тока одна и та же на всём протяжении электрической цепи, то в любом выбранном участке будет выделять тепла тем больше, чем выше сопротивление данного участка.

За счёт сознательного увеличения сопротивления участка цепи можно добиться локализованного выделения тепла в этом участке. По этому принципу работают электронагревательные приборы. В них используется нагревательный элемент — проводник с высоким сопротивлением.

Подводящие провода имеют обычное низкое сопротивление и поэтому их нагрев, как правило, незаметен.

Плавкие предохранители

Основная статья: Электрический предохранитель

Для защиты электрических цепей от протекания чрезмерно больших токов используется отрезок проводника со специальными характеристиками.

Это проводник относительно малого сечения и из такого сплава, что при допустимых токах нагрев проводника не перегревает его, а при чрезмерно больших перегрев проводника столь значителен, что проводник расплавляется и размыкает цепь.

Примечания

  1. ↑ Джоуля — Ленца закон // Дебитор — Евкалипт. — М. : Советская энциклопедия, 1972. — (Большая советская энциклопедия :  / гл. ред. А. М. Прохоров ; 1969—1978, т. 8).
  2. Сивухин Д. В. Общий курс физики. — М.: Наука, 1977. — Т. III. Электричество. — С. 186. — 688 с.
  3. Сивухин Д. В. Общий курс физики. — М.: Наука, 1977. — Т. III. Электричество. — С. 197—198. — 688 с.

Магнитное действие тока

Медь сама по себе не притягивается к магниту. В этом можно убедиться с помощью небольшого магнита и кусочка медного провода (рис. 5а).

На рисунке 5 кусок медного провода подвешен к двум штативам с помощью тонких нитей, не проводящих электрический ток.

Однако, во время протекания электрического тока, медный проводник начинает взаимодействовать с магнитом — притягиваться, или отталкиваться от него (рис. 5б).


Рис. 5. Вокруг проводника с током возникает магнитное поле, благодаря этому проводник взаимодействует с магнитом

Почему проводок с током взаимодействует с магнитом

Электрический ток — это большое количество электронов, бегущих по проводку от одного его края к другому краю. Электроны обладают зарядом.

Вокруг движущихся зарядов возникает магнитное поле. Благодаря этому проводок с током превращается в маленький магнитик. И начинает взаимодействовать с магнитом, притягиваясь к нему, или отталкиваясь от него.

При этом, проводок, как более легкий предмет, будет двигаться. А магнит продолжит оставаться на месте. Из-за того, что его масса значительно больше массы кусочка провода.

Направление движения проводка зависит от полярности его подключения к батарейке и, от того, как располагаются полюса магнита.

На магнитном действии тока основано действие электромагнита.

Самодельный электромагнит

Его легко изготовить из куска гибкой изолированной медной проволоки и железного гвоздя.

Гвоздь нужно обернуть кусочком бумаги – гильзой (рис. 6). Затем на гильзу нужно намотать 200 – 300 витков тонкого медного провода в изоляции. К выводам полученной катушки нужно подключить батарейку от карманного электрического фонаря.


Рис. 6. Из подручных материалов можно изготовить самодельный электромагнит

Во время протекания тока, к гвоздю притягиваются различные мелкие железные предметы – скрепки, кнопки, гвоздики, железные стружки, опилки и т. п.

Отсоединив батарейку, увидим, что как только ток прекращается, гвоздь перестает притягивать к себе железные предметы.

Химическое действие тока в жидкостях

Как можно на опыте пронаблюдать химическое действие тока? Вернемся к предыдущему опыту и более внимательно приглядимся к электродам, опущенным в воду (рисунок 4).

Рисунок 4. Химическое действие тока в воде

Мы увидим, что даже в обычной воде вокруг электродов образуются мелкие пузырьки газа. Они не могут возникнуть сами по себе. Значит, происходит какая-то химическая реакция.

Обратите внимание, что здесь речь идет не о кипении, где мы ранее наблюдали образование пузырьков. Сами электроды еле теплые, мы можем спокойно потрогать их руками

Температура воды тоже далека от ее температуры кипения. Получается, что наличие этих пузырьков — это результат химических реакций, происходящих в воде, при пропускании через нее электрического тока.

Проведем еще один опыт, который более наглядно продемонстрирует нам химическое действие тока.

Заменим воду в сосуде из прошлого опыта на раствор медного купороса $CuSO_4$. Он имеет голубо-зеленоватый цвет. Металлические электроды заменим угольными (рисунок 5).

Рисунок 5. Химическое действие тока в растворе медного купороса

Замкнем ключ. По цепи пойдет ток. А теперь внимательно взглянем на электрод, соединенный с отрицательным полюсом источника тока. На нем образовался красноватый налет.

Что это? Откуда он взялся? Это чистая медь $Cu$. Под действием тока она выделилась из сложного соединения и отложилась на отрицательном электроде.

Это действие тока активно применяется на практике в электрометаллургии для получении чистых металлов без каких-либо примесей (рисунок 6).

Рисунок 6. Детальная иллюстрация химического действия тока

Эту методику применяют для нанесения на поверхность различных предметов тонким слоем никеля, серебра, золота. Это придает предметам красивый эстетический вид и защищает их от преждевременного ржавления.

{"questions":,"answer":}}}]}

Применение теплового действия электротока


Действие электрического тока на человека

Нагревание проводниковой спирали под воздействием электротока, что приводит к свечению ламп накаливания

Применения тепловых свойств электротока очень разнообразны. Наиболее употребительные из них нижеследующие:

  1. Электрическое освещение, представленное:
  • лампами накаливания, в которых металлическая нить, помещенная в стеклянный баллон с выкаченным из него воздухом, накаливается током до состояния свечения (вместо воздуха лампа может быть наполнена инертным газом, например, азотом);
  • дуговыми фонарями, в которых электрический ток, проходящий через сомкнутые угли (угольные стержни), в момент небольшого их разведения образует искру, и между углями устанавливается вольтова дуга, приводящая в состояние сильного свечения концы углей.
  1. Электронагревательные приборы в виде сосудов и плит для изготовления пищи, утюгов или отопительных приборов, где теплота выделяется в проволоках или тонко раскатанном на слюдяных пластинках металле большого сопротивления;
  2. Сварка или паяние могут осуществляться посредством электрической дуги, какая образуется между подлежащей обработки частью и железным либо угольным стержнем. Возможно формирование вольтовой дуги и между двумя угольными электродами и дальнейшее направление дуги к месту спая путем оттягивания ее с помощью электромагнита;
  3. Применение тепловых свойств электротока в специальных печах для получения определенных веществ, например:
  • получение алюминия производится также с помощью теплового действия свойств электротока, для чего глинозем, содержащий алюминий, закладывается в угольную электропечь, в которой мощная вольтова дуга, образующаяся между ней и углем, расплавляет глинозем, после чего получившаяся жидкая масса подвергается электролизу, причем чистый алюминий выделяется на отрицательном полюсе;
  • получение стали может также осуществляться посредством электропечей с вольтовой дугой, в каких конечный продукт (сталь) получается путем выплавки из чугуна и сборных отбросов из металла теплом, выделяющимся между двумя угольными электродами либо между одним электродом из угля и вторым в виде самой расплавленной массы;
  • фабрикация карбидов производится также с помощью электрических печей;
  • добыча азота из воздуха производится также в электропечах, в которых вольтова дуга переменного тока высокого напряжения оттягивается магнитом к диску либо направляется в высокую трубку, а воздух, прогоняемый через эту дугу, благодаря высокой температуре, образует окись азота, которая перерабатывается в азотную кислоту, а затем в калийную селитру.
  1. Получение озона из воздуха производится путем электрических разрядов источника высокого напряжения, благодаря которым происходят окислительные процессы в воздухе, находящимся между электродами, и выделение озона. Озон широко применяется для отделки тканей, для освежения испорченного воздуха (озонирование) и главным образом для обезвреживания питьевой воды.


Внешний вид электрической печи для производства стали

Тепловое действие тока имеет высокое значение для человека, так как представлено во многих аспектах его жизнедеятельности, в том числе в производственных цепочках многих перерабатывающих, добывающих предприятий.
