Как выполнить подключение двух проводов к одному автомату?

Схема подключения

Чтобы во время монтажа автоматического выключателя не возникли сложности, рекомендуется заранее познакомиться с составом всей схемы. Обычно в щитке находятся следующие элементы:

  • Вводной автомат. Он необходим для контроля качества проводки по контуру. К нему подсоединяются жилы кабеля, а перед ним обычно ставят рубильник.
  • Счетчик. Располагается за автоматом и контролирует расход энергии. В многоквартирных домах его иногда располагают отдельно.
  • УЗО. Это устройство предотвращает пожары и вовремя отключает ток. Его ставят после счетчика или выносят на отдельную линию.
  • Автомат. Каждый ставят на отдельную линию для разных помещений. Правильно установленный прибор вовремя обнаружит перегруз замыкание, защитив технику и проводку.
  • Диффавтомат. Ставится на отдельной линии, иногда им заменяют пакетники с УЗО.
  • DIN-рейка. Это монтажный элемент, который ставится на задней стенке щитка.
  • Соединительные и распределительные шины. Они соединяют через входную клемму ряд пакетников.

Подключение СИП к автомату через клеммы

А что делать если все автоматы и СИП уже закуплены, а заниматься кустарными переделками соединительных гильз нет ни времени, ни желания? При этом хочется добиться нормального контакта с использованием заводских материалов.

В этом случае возможен вариант с использованием специальных переходных контактных клемм. Приобрести их можно в тех же местах, где закупался СИП. Вот одна из подобных клемм от фирмы Ensto. Называется она — клемма для оборудования KE 12.12.

На контактных поверхностях клеммы есть кромки, которые проникают через оксидный слой, способный образоваться на проводнике при длительной эксплуатации.

Есть еще КЕ 12.20.

Последняя цифра — это длина штырькового контакта в миллиметрах 12мм и 20мм соответственно. Последние, удлиненного размера, можно использовать в автоматах или УЗО с глубоким посадочным местом под жилу провода.

Плюсы применения подобных клемм:

  • заводское исполнение
  • надежный переход с алюминия на медь
  • может применяться как с алюминиевым вводным проводом так и с медным
  • моножильный штыревой контакт
  • изолирование контакта чехлом из негорючего полиамида

Минусы:

  • трудно достать в магазинах, в основном под заказ
  • в любом случае это еще один дополнительный переходной контакт до автомата
  • затяжка многожильного провода происходит торцом винта

Еще один положительный момент использования данных клемм заключается в усилии затяжки контакта. Так например в обычном контакте автомата, согласно рекомендаций прописанных в документации, или указанном непосредственного на корпусе, максимальный момент затяжки должен быть в пределах 3,5Нм.

Если это медь, то данного усилия вполне будет достаточно. А если это алюминий? Уверенности на 100% уже быть не может. Захотите затянуть потуже, можете сорвать винты или деформировать сам автомат. В общем ничего хорошего.

А в клеммах ENSTO KE 12.12 максимальный момент затяжки в месте подключения алюминиевого проводника составляет 10Нм! Почти в три раза больший. Достигается это за счет использования винтов под шестигранник, вместо обычных под отвертку. Ну а штыревой луженный контакт, уже спокойно можно затягивать в автомате.

Подводя итог можно сделать вывод, что выбор способа подключения СИП к автомату зависит в основном от двух факторов:

  • на каком этапе монтажных работ вы находитесь
  • доступности тех или иных комплектующих в близлежащих магазинах

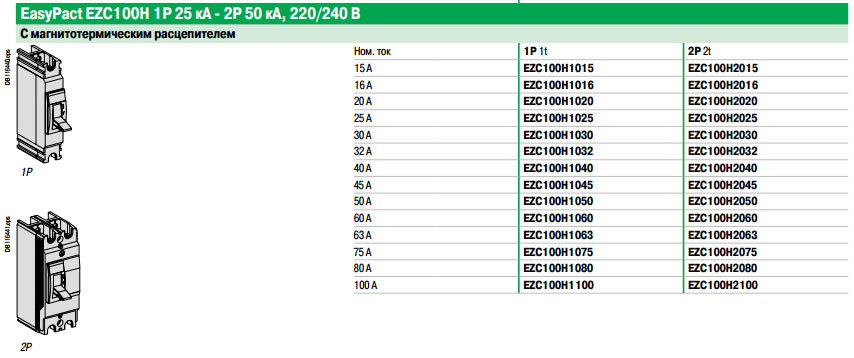

то придется не скупиться и изначально закупить вместо модульного, автоматический выключатель в литом корпусе

После чего опрессовывайте СИП заводскими алюмомедными наконечниками и затягивайте со спокойной совестью на долгие года.

Назначение

Важно не перепутать: вход — сверху, выход — снизу, иначе автомат может выйти из строя и не будет выполнять своих функций. Видео об автоматических выключателях

Монтируется автомат на рейку с помощью подпружиненной защелки внизу корпуса

В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные. Фото — двухполюсный автомат Такая реализация предусмотрена ПУЭ Правила установки электрооборудования , где сказано, что запрещается отключать фазный провод, не отключая нейтраль.

Особенности работы однополюсного и двухполюсного АВ


Также выбор автомата по значению длительного допустимого тока следует производить, в зависимости от характеристик кабеля проводки. Тепловой расцепитель защищает цепь от перегрузок, а электромагнитный от сверхтоков короткого замыкания. Пример изображен на картинке. При этом обязательно соблюсти условие целостности изоляции везде, кроме клемных колодок.

В случае, когда сработало УЗО, необходимо найти неисправность в цепи. Электроток, отсекаясь на одном проводе, может остаться на другом. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. Подключение дифференциального автомата

Как грамотно подключить автоматы в электрическом щите

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании. Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием. В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

READ Как подключить магнитолу в мазду 323

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки. Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп. К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Как правильно монтировать СИП

Насчет того как правильно проложить СИП к дому, в интернете можно найти много самой разнообразной информации, которая порой весьма противоречива. Как же лучше поступить? Куда обратиться за помощью? Конечно же к производителю!

Находим сайт компании Нилед, которая себя скромно называет «основным инициатором внедрения СИП в РФ». Тут можно найти технологические карты по проведению различных работ на линиях, выполненных СИП, которые разработаны вместе с ПАО «Россети».

Находим альбом №1, карты №5, №6. В картах описана технология работ на подключение ввода к дому от магистральной ВЛИ — воздушной линии изолированной, то есть СИП. Подключать СИП от магистрали ВЛ к дому должен специально обученный персонал, имеющий соответствующие материалы и инструмент, а также средства защиты. То есть, вопрос о выборе наилучшего способа снимается сам собой. Обращаетесь в энергоснабжающую организацию, платите указанную сумму дензнаков и ожидаете приезда бригады.

Подключение СИП к дому. Гладко было на бумаге

Но гладко это только на бумаге. Как и в любом деле, тут много тонкостей, и подключение к линии необходимо доверить бригаде из энергоснабжающей организации.

Cамовольное подключение ввода в дом к ВЛ может легко обернуться несколькими месяцами лечения, проведенными на больничной койке. Без применения соответствующих инструментов и средств защиты на опоре делать нечего. Также, нужно помнить, что за самовольное подключение вас могут оштрафовать на круглую сумму.

Но даже если читающий эти строки – не электромонтажник, важно в них ориентироваться. Например, тут какие ошибки монтажа, кто скажет?

СИП 2х16 закреплен на стене частного дома

Нужно затронуть еще одну тему — где оборудование энергоснабжающей организации, а где абонентское? Для ответа на вопрос придется заглянуть в договор, заключенный с энергоснабжающей организацией — гарантирующим поставщиком электроэнергии.

Для новых абонентов есть хорошая новость: с 1 июля 2020 года в соответствии с Федеральным Законом №522 — ФЗ обязанность за установку, замену, поверку, замену и эксплуатацию электросчетчиков полностью ложится на поставщика электрической энергии. Но как обычно, часто на местах с этим бывают проблемы. Например, могут сказать “счетчиков нет, привезут через пол года”. И что? Приходится людям соглашаться ставить за свой счет.

Мы же в этой статье будем рассматривать только вопрос электрического подключения СИП со стороны потребителя.

Легальный способ ответвления провода в клемме автомата

Уважаемые Пикабушники, подскажите, есть ли легальный способ ответвления провода в клемме автомата?

Есть небольшой уличный шкафчик вроде IEK ЩУ-3/1-0 У1 IP54 (MKM51-N-03-54). В нем стоит трехфазный счетчик, после которого трехфазный автомат на 32А. Из автомата выходит ВВГнг 4х6 и уходит на щиток внутри дома. Задача: подвесить под ним еще один шкаф, в котором будет стоять трехфазный автомат на 25А, который должен защищать кабель, идущий на питание мастерской (ну и в этом же шкафу организовать пару розеток для подключения уличной техники вроде газонокосилки). Есть небольшая проблема: в шкафу со счетчиком дефицит свободного места.

Как можно параллельно завести в автомат на 32А провод из дома и провод, идущий в нижний щит? Зажать клеммой автомата два провода опасно. Обжать гильзой одножильный и многожильный – не подлезут под клемму. Заменить шкаф – повреждение пломб на счетчике.

Есть ли выход с минимальными потерями?

Дубликаты не найдены

1й способ: наконечник под два провода типа НГИ2

2й способ: сжим ответвительный серии У 13х типа “орех”

3й способ: шинный переходник типа такого

Надо же, сколько вариантов есть. В нашей степи на прилавках такого и не видел. Надо в ЭТМ заглянуть.

у меня такая проблема была поставил мощный самодельный клемник из 20 текстолита с врезанными болтами м 8 и накидными гайками шайбами , установил между вводным автоматом , и и автоматами которые шли на станки проводa запитки соединял на скрутку делал из них колечко облуживал в тигеле с расплавленным оловом , и подключал клемнику зажимал накидной гайкой торцовым ключом втугую подложив шайбы , получилось нормально а сверху контакты закрыл на полоской тонкого текстолита на винтах , считаю при таком способе контакт лучше некуда проверял через год даже поджимать не пришлось главное правильно провод подобрать по сечению , кто не знает таблицы есть в интернете

ой все. мне сказали опасно, значит опасно. ты меня не любишь

Есть такие люди, которые всего боятся. Ваг, 2 жил в автомате, В20 на 2,5 мм2))

Да ты чё) 2,5 держит 27-32 А, до 70 градусов. В20, и с20 держат 20×1,45 =29А не более часа. Что более чем допустимо. Все левые отмазы про розетки 16А – тупой бред, хотя бы из-за тех же коэффициентов

Это по тебе. Заводом предусмотрена долгосрочная работа при этой температуре.

От всех идиотов не застрахуешься, электрик автоматом защищает кабель, и только, ЭУИ можно по умолчанию говно поставить, что и от 10А расплавится, и что? Может и удлинитель с его пас 0,75 тоже надо заранее планировать защищать?

Да и коэффициент 1,13 и 1,45 никто не отменял

А автомат на 16 держит 23,2А целый час.

Покажи хоть один магазинный удлинитель хотя бы с 1,5

Честно- браво. Правда первый раз вижу, сколько ему?) Конечно, для чистоты эксперимента, посмотреть на сечение жил. а то я разрезал БП-шные провода, на всех 3г0,75. но различаются сечением В 2 раза точно. а по общей толщине не сильно)

Береги его! Экспонатом будет!)))

Это не считается, у меня все такие. только с нормальными розетками)

Тем что номиналы большие. В автомат 10-16А я бы так и сделал, не задумываясь.

Так клемма, на секундочку, на это рассчитана, причем с запасом. Это её штатный вариант подключения. Можно один проводник, можно два.

А вот тут поподробнее пожалуйста )

И сюда спокойно зажимай это же сечение, и не парься. Всё работать будет прекрасно, не надо городить лишний огород, это будет хуже. Но если уж очень хочется – Из существующего шкафа ведёшь кабель в новый щит, а там либо кросс, либо как ниже написали – АВВ S203

простой и легальный способ-берешь провод суешь его в автомат щита тянешь до другого щита и суешь в него. Вуаля, все просто.

Самым простым и идеальным способов разветвления ввода в вашем случае послу счетчика является использование распределительных блоков от ABB (фото прилагаю). Заводите вводной провод из автомата в блок, а из него уже в оба автомата, то есть провод после пу (прибор учета) сразу попадает на распределительные блоки, а уже из них поступает на автоматы. Огромным плюсом этих блоков является использование шестигранных винтов, которые можно затянуть намного сильнее чем обычные под отвертку ( та же клемма в автомате или кросс-модуле). Минусом является цена, так как вам понадобится 4 штуки ( на каждую фазу и на 0), насколько я помню есть и трехфазные варианты. Соответственно указанные блоки на картинках тянут нагрузку в 125 А. Возможно есть что то новее, но поставив эти блоки вы не будете переживать о контактах. Всего Вам хорошего и запомните экономия на проводке плохая затея, ведь даже стальные щиты выгорают.

У них говеный пластик, при защелкивании на рейке сломается фиксатор у трех из четырех. Если только за проушины к задней стенке саморезами крепить.

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы

Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)

Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

  • B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
  • C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
  • D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Как правильно подключать фазу — сверху или снизу?

Каждый АВ оборудован подвижным и неподвижным контактами. На многих тематических форумах часто возникают споры, на который из них нужно подключать питание? Если обратиться к 7-му изданию Правил устройства электроустановок (ПУЭ), то согласно пункту 3.1.6 фаза должна подключаться к неподвижному контакту. Но, из любого правила бывают исключения. И так, давайте разберем, где установлен неподвижный контакт в однополюсных выключателях.

Невооруженным взглядом видно, что в автомате ВА47-29 производства IEK верхний зажим является неподвижным. Индикаторы на корпусе это подтверждают.

Такие обозначения используются и у других производителей, например, в Schneider Electric неподвижные контакты установлены сверху, а подвижные — снизу.

В УЗО и автоматах немецкого бренда Hager также есть обозначения неподвижного контакта, установленного вверху.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой. Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях. Автоматы могут иметь одну, две или четыре пары контактов.

READ Как подключить двд акира к телевизору

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Наглядно принцип работы автоматических выключателей на видео:
