Расшифровки кабельных обозначений (маркировок)

Какие цвета в элетропроводке?

Согласно правилам устройства электроустановок (ПУЭ), электропроводка покрывается изоляционным материалом разного цвета. Так элементы проще распознаются мастером. В работе используется трехжильный кабель, где есть фаза, ноль, земля, которые окрашены по-разному. Ранее было только черное и белое исполнение, но с введением новых правил, стало безопасней и проще.

Появились варианты:

  • белый;
  • черный;
  • красный;
  • голубой (синий);
  • желто-зеленый;
  • коричневый.

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами – “РЕ”, которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается “PEN” и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.

Красный и черный – цвета фазы. Встречаются и другие:

  • коричневый;
  • сиреневый;
  • оранжевый;
  • розовый;
  • фиолетовый;
  • белый;
  • серый.

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза – A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета

Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же

Заземляющая и нулевая жилы могут отличаться толщиной кабеля.

Особенности цифрового обозначения проводов

Цифровые обозначения в распределительных щитах требуют отдельного рассмотрения. По требованиям ПУЭ распределение цепей электропитания в РЩ осуществляется по группам. От группы питаются отдельные участки, это могут быть разные объекты:

  • №1 освещение;
  • №2 розетки;
  • №3 кондиционер;
  • №4 теплые полы;
  • №5 Бойлер для нагрева воды;
  • №6 электрическая плитка;
  • №7 отдельные помещения или сооружения(баня, мастерская и другое)

В однофазных цепях на вход автоматических выключателей будет приходить одна фаза L1-1; L1-2; L1-3, где 1,2,3 обозначают разные линии. На выходе выключателей провода маркируются по № группы и линии, если провод в группе один на маркере пишут Гр-1, если два Гр-1.2 указывая, что это второй провод первой группы.


Маркировка проводов в РЩ по группам

На электрощитах промышленной сборки на внутренней стороне дверцы наклеивается схема подключения с указанием маркировки всех проводов, остается для надежности подписать прямое назначение. Мудрые люди эту информацию при монтаже записывают на видео или делают фото, сохраняют на электронных носителях, даже в серверах соц. сетей.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Параметры классификации проводов

Типовое наименование кабеля содержит буквы и цифры. С помощью расшифровки этих символов можно узнать главные характеристики продукции данной категории:

  • материалы проводника (оболочки);
  • количество жил;
  • площадь поперечного сечения;
  • дополнительные параметры.

Пример расшифровки (АВБбв-нг):

  • А – жила изготовлена из алюминия (медь не маркируется);
  • В – изоляционные оболочки сделаны из ПВХ;
  • Бб – защита от механических повреждений, из стальной ленты без демпфирующей прокладки;
  • нг – в состав полимерной оболочки добавлены компоненты, предотвращающие горение.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос. Такого цвета могут быть заземление.

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой. Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата.

В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого.

В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

  • красная;
  • коричневая;
  • черная;
  • серая;
  • белая;
  • розовая;
  • оранжевая;
  • бирюзовая;
  • фиолетовая.

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

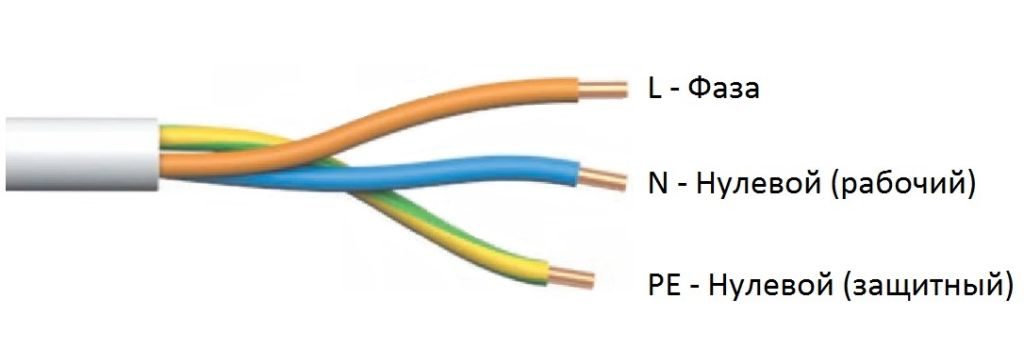

  • синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
  • желтый цвет с зеленой полосой — защитное заземление (PE);
  • желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

https://youtube.com/watch?v=7_KWIKDCvfE

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

  • Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
  • Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
  • Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

  • Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
  • Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
  • Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
  • Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
  • И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

  • Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
  • И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Маркировка щита правила

Есть такие правила, ПТЭЭП, Правила тех.эксплуатации электроустановок потребителей. В них указано, как должны маркироваться сами щиты и провода в электрических щитах.

1. Электрический щит должен именоваться. Имя щита наносится на корпус. Для квартиры это правило выполнять глупо, а вот для вводного щита дома установленного на столбе, вполне оправдано;

2. Внутри щита должна быть бумажка с указанием всех потребителей (розеток и светильников) в табличном виде;

3. Внутри щита должна быть схема сборки щита. Это правило относится к щитам, покупаемым в сборе, схема комплектуется после сборки щита.

Примечание: Если вам щит собирает электрик, обязательно возьмите у него схему сборки.

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

  • ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
  • Термоусадочные изолирующие трубки;
  • Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

  • До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;
  • Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
  • Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
  • Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
  • Самоклеущиеся нейлоновые маркеры;
  • Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
  • Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ Клипсы РА Клипсы Р

Тип Профиль Описание Размеры
PA Кольца закрытого профиля для проводов среднего и большого диаметра. 4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2
PY Кольца закрытого профиля для проводов малого диаметра. 1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2
PC Клипсы открытого профиля для закрепленных проводов. 5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2
PK Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали. Для проводов и жгутов произвольного диаметра

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
    Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
  2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
  4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

  1. Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
  2. Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
  3. Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
  4. Провод с легкостью переносит вибрации, акустические удары и т. п.
  5. Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
  6. ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
  7. Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

  1. Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
  2. Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
  3. Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
  4. ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Зачем делят провода по цветам?

Такой способ оформления проводки выбрали для повышения безопасности, поскольку без этого есть высокий риск замыкания и поражения человека. Раньше расцветка проводов имела только черный и белый оттенок, но это было не очень удобно. Во время работы приходилось подавать питание в проводник, а потом контроллером определять, это фаза или ноль.

При использовании разных цветов электрики уже не путаются с такими моментами, поскольку провода маркируются по всей длине. Предназначение каждого заранее определяют и относят его к соответствующей группе.

К однофазной и трехфазной сети на 220 В выдвигаются одинаковые требования. Различий по цветам они не имеют, но фазный провод при этом дополняется еще несколькими оттенками. Маркировка сохраняется по всей длине, иногда в точках соединения используют кембрики или изоленту, чтобы лучше зафиксировать элемент.

Для определения группы, к которой относится элемент, его предварительно зачищают от слоя изоляции на несколько сантиметров, жилы при этом оставляют в оплетке. Производители не могут самопроизвольно решать, в какой цвет окрашивать изоляцию, поскольку для этого есть правила устройства электроустановок. Эти стандарты действуют в России, Белоруси, Украине. В остальных государствах есть свои символы и маркировка, которые нужно учитывать.

Что важно знать о маркировке кабелей?

Кабель – это устройство для передачи электричества либо его сигнала из точки «А» в точку «В». Они делятся на три типа:

  • зональный;
  • резистивный;
  • саморегулирующий (самый дорогой).

Чем кабель отличается от провода?

  1. Кабель представляет один или несколько проводов в защитной оболочке, дополнительно покрытые изоляцией, может быть бронированным.
  2. Провод не используют в земле, под водой и прочих условиях, поскольку они лишены вторичной изоляции и дополнительной брони.
  3. Монтаж провода допускается только внутри электрораспределительных устройств;
  4. срок службы кабеля – до 30 лет, провода – не более 15 лет.

https://youtube.com/watch?v=qpMXYWhkkys

Расшифровка маркировки кабеля

Маркировка кабелей — это буквы, которые наносят на оплетку для удобства. Они обозначают материал оболочки, изоляция, жилы, защита. Обозначения кабелей с высоким напряжением включают в себя особенности конструкции.

Расшифровка маркировки кабеля по буквам (расположение в маркировке):

  • 1 – материал жилы (если буква отсутствует, это означает, что жила из меди);
  • 2 – область применения конструкции;
  • 3 – отображает степень гибкости;
  • 4 – изоляционный материал;
  • 5 – бронированный корпус или материал внешней оболочки продукции;
  • 6 – защитный покров, назначение слоя и самой конструкции.

Последовательность размещения букв на маркировке кабеля на примере:

  1. медная жила буквой не обозначается;
  2. если жила алюминиевая, будет выбита буква А в начале маркировки;
  3. после нее буква материала изоляции: полиэтиленовая (П), поливинилхлоридная (В), резиновая (Р);
  4. тип защитной оболочки (после материала): алюминиевая (А), свинцовая (С), полиэтиленовый шланг (П), поливинилхлорид (В), резиновая (Р);
  5. последние буквы — это тип покрова.

Разберем последний пункт. Маркировка кабеля СГ в конце говорит о том, что кабель с медной жилой, бумажной изоляцией, свинцовой оболочкой, без защиты.

Маркировка Расшифровка

нет буквы

медная жила

А

алюминиевая жила

АС

алюминиевая жила + свинцовая оболочка

АА

алюминиевая жила + алюминиевая оболочка

Б

кабель с броней, есть антикоррозийное покрытие

Бн

с защитой, не горит

В

поливинилхлоридная оболочка

Г

голый кабель без защиты (если в конце), кабель для горной промышленности (если в начале)

двойная алюмополимерная лента

Шв

защита = поливинилхлоридный шланг

Шп

полиэтилен

Шпс

полиэтилен самозатухающий

К

контрольный кабель (если в начале), броня из стальных проволок (если в конце)

КГ

гибкий кабель

С

свинцовая оболочка

О

оболочка поверх всех фаз кабеля

Пв

полиэтилен вулканизированный

Р

резина

НР

изоляция не горит

нг

кабель не горит (в конце)

Расшифровка маркировки кабеля АВБбШв (с особой аббревиатурой):

  • А — токопроводящая алюминиевая жила;
  • В — изоляция жил непосредственно из ПВХ пластиката;
  • Б — броня из стальных двух лент;
  • б — без подушки, служащей внутренней частью защиты, находится под броней, предохраняет от коррозии и механических повреждений непосредственно лентами и проволоками брони;
  • Шв — защитный покров, собой представляющий выпрессованный шланг из ПВХ пластиката.

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Пункт 1.1.30 ПУЭ гласит, все провода в РЩ должны соответствовать буквенным, цифровым и цветовым обозначениям. Наличие цветового обозначения не исключает установку цифрового и буквенного. Допускается наносить маркировку не по всей длине линии, а только в местах подключения.

Маркировка начинается с соблюдением правил в процессе монтажа, при расключении проводов по цвету изоляции. Это наиболее наглядный пример, который позволяет работающему персоналу быстро ориентироваться в назначении каждого отдельного провода в цепи. Иногда используются кабели с проводами одного цвета, в этих случаях допускается покрасить концы проводов, надеть кембрики соответствующего цвета, практичнее установить термоусадочную трубку с уже нанесенными буквенными и цифровыми значениями. Длинна маркерной трубки должна быть не менее 2,5 см.


Маркировка проводов по цвету

В трехфазных сетях каждая фаза обозначается буквами А,В,С, но в квартирах и частных домах используются однофазные схемы электропитания поэтому нет смысла уточнять к какой фазе подстанции подключен ваш щиток.

Буквенные обозначения:

  • На фазный провод наносится буквенное обозначение «L»;
  • Нейтральный провод обозначается буквой «N»;
  • Провода заземления отмечают значком
  • В схемах по стандартам системы TN-C-S допускается подключение заземляющего проводника к нейтральному проводу. В таких случаях на маркировке пишут «PEN».
  • В схемах электропитания от постоянного тока, для отдельных приборов потребления указывают полярности «+», «-» и напряжение в вольтах «12В или 24В…».


Маркировка цепей постоянного тока

Что еще важно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться

О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
