Расшифровка маркировки

ПУГНП в основном применяется для коммутации осветительных приборов или подключения приборов низкой мощности. Характерная особенность кабеля связана с плоской формой исполнения, что заложено в аббревиатуру.

ПУГНП расшифровывается следующим образом:

«П» – провод;
«УН» – универсальный (применяется практически везде);
«Г» – гибкий;
«П» – плоский.

Обычно в более жестких проводах (в аббревиатуре которых отсутствует буква «Г») в самом начале прописывается буква «А». Это говорит о том, что жилы провода изготовлены из алюминия. Помимо стандартного ПУГНП, существуют дополнительные категории:

ПУГНПнг – изделие, оснащенное изоляционными материалами с минимальным уровнем горючести;
ПУГНПнгд-LS – негорючий и одновременно не тлеющий продукт.

Вы могли заметить, что при расшифровке аббревиатуры были объединены буквы «У» и «Н», хотя их разделяет «Г». Почему создатели этого провода выстроили заглавные буквы аббревиатуры именно так, остается загадкой. Вполне может быть, что при первичной регистрации товара была допущена ошибка. Искать официальную информацию бесполезно, поскольку в соответствии с законодательством применение ПУГНП запрещено.

Зачем нужен провод ПУГНП

Несмотря на запреты, электротехническое изделие пользуется спросом у потребителей. Гибкость кабеля очень удобна при проведении электротехнических работ. Провод легко согнуть под нужным углом, что позволяет подобраться к труднодоступным местам при монтаже.

При проведении скрытой проводки требуется значительно меньше усилий, так как легко гнущийся проводник хорошо укладывается в штробе. Гибкий электропровод легко смотать и доставить к месту монтажа.

Производство кабеля ПУГНП продолжается

Меры предосторожности при покупке

Запрет на использование провода ПУГНП для профессиональных организаций не накладывает запрет на его производство. За монтаж электропроводки в неподходящем месте электрокабелем ненадлежащего качества несёт ответственность тот, кто её устанавливал.

Покупая электротехническое изделие в магазине, рекомендуется:

Проверять сертификат соответствия продукции;
Не приобретать провод с виниловой изоляцией;
Измерить инструментально действительный диаметр токопроводящих жил, или покупать провод с запасом по сечению;
Измерить сопротивление проводника с помощью омметра.
Визуально оценить толщину защитной оболочки.

Простые меры позволят сэкономить время и деньги, чтобы не пришлось менять некачественную проводку. Наибольшая опасность при использовании некачественных электроизделий — оплавление проводов, короткое замыкание, возгорание.

Вам это будет интересно Особенности гофры для кабеля

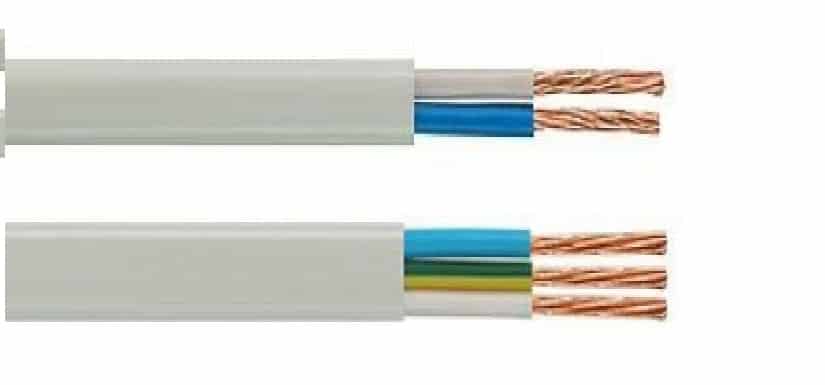

.Двужильный кабель ПУГНП

ПУГНП расшифровка

Установленная ГОСТом аббревиатура ПУНП расшифровывается как провод универсальный плоский на гибкой основе. В это обозначение может добавляться несколько символов, которые характеризуют изделие по сфере применения. Провод ПУГНП имеет плоскую форму и гибкую основу, благодаря чему может устанавливаться в труднодоступных местах, а также путем прокладки его внутри кабельных каналов и проходных гильз.

Существует классификация, согласно которой кабель ПУНП делится на несколько видов, среди которых:

Провод ПУНПБМ – это кабель на жесткой основе, предназначенный для бытового монтажа в квартирах или частных домах. Его основой является медная или алюминиевая жила, в качестве стержня, который изготовлен из целого отрезка металла;

Провод ПУГНПБМ

Кабель ПУГНПБМ. Фактически это тот же провод, что и в первом пункте, но его основой являются скрученные из нескольких проволок жилы, поэтому проводник более гибок и может применяться внутри осветительных приборов. Он также имеет плоскую форму и двойную изоляцию из ПВХ пленки;
Провод ПУНП, предназначенный для скрытого монтажа. Такой кабель имеет аббревиатуру ПУГСП, что означает многожильный проводник с гибкой основой, чаще всего его используют для организации слаботочной линии передачи тока;
Следующим видом является кабель с обозначением ПУНГ. В данном случае изделие предназначено для размещения внутри осветительного прибора, провод не поддерживает горение, поэтому полностью безопасен в эксплуатации и может использоваться, в том числе и в деревянном доме;
ПБПП провод – это несущая арматура, которая предназначена для использования в бытовых или промышленных сетях напряжением до 250 Вольт. Чаще всего это двухжильный кабель, сечением от 1,5 до 3 мм2.

Все перечисленные проводники изготавливаются из медной проволоки путем ее цельной протяжки в качестве самостоятельной арматуры или скручивания из нескольких тонких деталей в общую жилу. Чаще всего изделие имеет три сердечника, которые расположены параллельно друг другу в индивидуальной изоляции. Благодаря такой формовке во время производства, даже при скручивании изделия в транспортировочные бухты, деталь не теряет свой вид и сохраняет исходную форму. К тому же это облегчает монтаж изделия, его можно фиксировать к поверхности плоскими замками для проводки, что позволит экономить место и поместить кабель с минимальным отдалением от стены.

Массогабаритные параметры провода ПУГНП

Массогабаритные параметры – это совокупность размеров и массы проводной продукции, нужных для того, чтобы поставщик мог ориентироваться в логистике своего товара. Приведенные ниже значения параметров даны с погрешностью ± 10%.

Таблица массогабаритных параметров провода ПУГНП

Сечение медных стержней, мм	Наружное сечение кабеля, мм	Транспортировка массы, кг/км
2 х 1,5	3,8 х 6,5	50
2 х 2,5	4,2 х 7,5	70
2 х 4	4,8 х 8,5	110
3 х 1,5	3,8 х 8,8	70
3 х 2,5	4,2 х 10	100
3 х 4	4,8 х 11,8	150

Дополнительная информация. Пользуясь данной таблицей, поставщики могут планировать отгрузку потребителям в разные районы страны, как железнодорожным транспортом, так и автомобильными фурами. Расходы на транспортировку товара, подсчитанные с помощью массогабаритных параметров провода ПУГНП, закладываются в отпускную цену кабеля.

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет.

По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

Часто задаваемые вопросы

Вопрос №1. Какие производители конкретно делают ПУНП, и кто производит самый качественный?

Заводов много:

Завод «Энергокабель» поселок Электроугли Московская область;
«Северный кабель» г. Дмитров Московская область;
Людиновокабель Калужская область;
Марпосадкабель Чувашская республика;
Новосибирский кабельный завод.

Считается что самая качественная продукция на производстве «Северный кабель».

Вопрос №2. Можно под землей прокладывать ПУНП в гофрированной трубке?

Не рекомендуется, она может не выдержать давления грунта, лучше использовать пластиковые или асбестовые трубы.

Вопрос №3. Хочу в ванной установить розетку для стиральной машины, проводом ПУНП соединить ее параллельно с розеткой в комнате, но в старых домах двухпроводная схема, куда подключать заземляющий провод?

Эту розетку надо подключать отдельным проводом через автоматический защитный выключатель от РЩ в подъезде, там есть шина заземления.

Вопрос №4. Как закрепить ПУНП в штробах перед укладкой штукатурки?

В бетонных стенах можно использовать дюбель-хомуты Plus LS, кирпичных пластиковые скобы на гвоздях.

Пример крепления ПУНП в штробах

Вопрос №5. Можно проложить ПУНП в бане в пластиковых кабельканалах или гофрированной трубке?

В помещениях с повышенной влажностью лучше использовать провода с резиновой изоляцией или ПУГНП, КГ,ВВГ. Светильники, выключатели, розетки со степенью влагозащиты не ниже IP54.

Провод СИП: назначение, технические характеристики, монтаж
Технические характеристики провода ПРКА
Применение, технические характеристики и монтаж провода РКГМ
Технические характеристики проводов марки ПВ-1
Кабель АВБбШв

Методы контроля качества провода ПУГНП

Основной метод контроля качества провода ПУГНП осуществляется лабораторным путём на специальной установке. Результаты испытаний сравнивают с регламентированными показателями ТУ. По итогам исследований делают вывод о соответствии данной продукции требованиям качества изделий.

К доступным методам контроля качества относят следующие виды исследований:

визуальный осмотр;
анализ соответствия ТУ конструкционным размерам;
измерение величины электрического сопротивления;
проверка качества оболочки кабеля.

Анализ соответствия ТУ конструкционным размерам

Проверяют специальными инструментами толщину оболочки и покрытия жил. По возможности измеряют диаметр отдельной проволочки в жиле провода. Отклонения от номинальных показателей вызывают сомнения в качестве продукции.

Измерение величины электрического сопротивления

Жилы токопроводников подвергают измерению сопротивления на определённом отрезке провода. Полученное значение в пропорциональном соотношении сравнивают с номинальным сопротивлением кабеля длиной в 1 км. Провод в бухте длиной 50 метров может показывать сопротивление в несколько Ом.

Проверка качества оболочки кабеля

Провод выдерживают в морозильной камере бытового холодильника при температуре – 150С. Отрезок кабеля длиной 1,2 м, свёрнутый кольцом, помещают в морозильное отделение на 2 часа. Извлечённое кольцо оставляют на 1 час в отапливаемом помещении. После того провод наматывают на барабан диаметром величиной 10 ø внешней оболочки провода. Отсутствие трещин на поверхности кабеля подтверждает качество продукции.

ПБПП

ПБПП — провод силовой, предназначенный для бытового использования. Рассчитан на номинальное напряжение до 250 В. Подходит для установки в осветительные сети и монтажа электрических приборов. Размещается в закрытых помещениях, может прокладываться по деревянным конструкциям. Имеет медную токопроводящую жилу, изоляцию и оболочку из поливинилхлоридного пластиката. Отличается плоской формой. Выдерживает широкий диапазон рабочих температур.

Особенности

Расшифровка

П — провод
БП — бытового и промышленного назначения
П — плоская форма

Элементы конструкции

токопроводящий элемент, материал — медный сплав, количество — 2, 3, сечение — от 1.6 до 6 мм2, исполнение — однопроволочное
изоляция, материал — поливинилхлоридный пластикат, толщина — 0.3 мм, цвет — голубая — нулевая жила, жёлто-зелёная — жила заземления
наружная оболочка, материал — поливинилхлоридная оболочка, толщина — 0.5 мм

Основные характеристики

температура использования, минимально — до -15 °С
температура использования, максимально — до +50 °С
климатическое исполнение — У
категории размещения — 3, 4
электрическое сопротивление токоведущей жилы — не более 27.1 Ом/км
испытательное напряжение изоляции — 2000 В
строительная длина — 5 м
максимально допустимый нагрев — до +70 °С
гарантийный срок службы — 12 мес.
общий срок службы — 15 лет
рабочая температура воздуха — 98%
рабочее напряжение — 250 В
рабочая частота — 50 Гц
максимальный радиус изгиба — 15 мм
максимальный наружный радиус — 3 мм

Токовая нагрузка

номинальное сечение токопроводящей жилы — 1.5 мм2, максимальный ток для одножильного провода на воздухе — 23 А, максимальный ток для двухжильного провода на воздухе — 19 А, максимальный ток для двухжильного провода на земле — 33 А, максимальный ток для трёхжильного провода на воздухе — 19 А, максимальный ток для одножильного провода на земле — 27 А
номинальное сечение токопроводящей жилы — 2.5 мм2, максимальный ток для одножильного провода на воздухе — 30 А, максимальный ток для двухжильного провода на воздухе — 27 А, максимальный ток для двухжильного провода на земле — 44 А, максимальный ток для трёхжильного провода на воздухе — 25 А, максимальный ток для одножильного провода на земле — 38 А
номинальное сечение токопроводящей жилы — 4 мм2, максимальный ток для одножильного провода на воздухе — 41 А, максимальный ток для двухжильного провода на воздухе — 38 А, максимальный ток для двухжильного провода на земле — 55 А, максимальный ток для трёхжильного провода на воздухе — 35 А, максимальный ток для одножильного провода на земле — 49 А
номинальное сечение токопроводящей жилы — 6 мм2, максимальный ток для одножильного провода на воздухе — 50 А, максимальный ток для двухжильного провода на воздухе — 50 А, максимальный ток для двухжильного провода на земле — 70 А, максимальный ток для трёхжильного провода на воздухе — 42 А, максимальный ток для одножильного провода на земле — 60 А
номинальное сечение токопроводящей жилы — 10 мм2, максимальный ток для одножильного провода на воздухе — 80 А, максимальный ток для двухжильного провода на воздухе — 70 А, максимальный ток для двухжильного провода на земле — 105 А, максимальный ток для трёхжильного провода на воздухе — 55 А, максимальный ток для одножильного провода на земле — 90 А
номинальное сечение токопроводящей жилы — 16 мм2, максимальный ток для одножильного провода на воздухе — 100 А, максимальный ток для двухжильного провода на воздухе — 90 А, максимальный ток для двухжильного провода на земле — 135 А, максимальный ток для трёхжильного провода на воздухе — 75 А, максимальный ток для одножильного провода на земле — 115 А
номинальное сечение токопроводящей жилы — 25 мм2, максимальный ток для одножильного провода на воздухе — 140 А, максимальный ток для двухжильного провода на воздухе — 115 А, максимальный ток для двухжильного провода на земле — 175 А, максимальный ток для трёхжильного провода на воздухе — 95 А, максимальный ток для одножильного провода на земле — 150 А
номинальное сечение токопроводящей жилы — 35 мм2, максимальный ток для одножильного провода на воздухе — 170 А, максимальный ток для двухжильного провода на воздухе — 140 А, максимальный ток для двухжильного провода на земле — 210 А, максимальный ток для трёхжильного провода на воздухе — 120 А, максимальный ток для одножильного провода на земле — 180 А

Можно ли использовать его в работе

Если есть возможность, то лучше, конечно, воспользоваться другими видами кабеля, например тем же ВВГ или, для временных работ, ПВС

Но при режиме жесткой экономии или отсутствии других проводов можно, разумеется, воспользоваться и ПУНП, приняв разумные меры предосторожности

Во-первых, у этого кабеля надо всегда замерять сечение, например, штангенциркулем. Верить маркировке в его случае нельзя вообще. Либо исходить из того, что ПУНП сечением 2.5 мм соответствует ВВГ сечением 1.5 мм. Таким образом, если вы подключите этим кабелем торшер или лампу, ничего плохого не случится. Маломощный потребитель вроде современного телевизора или компьютера, отличающихся небольшим электропотреблением, ПУНП тоже выдержит.

Главное: этим кабелем НЕЛЬЗЯ подключать никакие нагревательные приборы. Абсолютно исключены мощные — электроплита, бойлер и тому подобное. Нежелательны микроволновки, тостеры и чайники. И, разумеется, абсолютно недопустимо одновременное включение в сеть по этому кабелю нескольких мощных приборов.

Провод должен быть проложен по негорючей поверхности — бетону, кафелю или гипсу. Нельзя вмуровывать этот провод в стену без гофротрубы, из которой его при необходимости можно легко выдернуть. Нельзя использовать на открытом воздухе без защитной оболочки. Нельзя прокладывать в земле, например на даче — перерубить его лопатой ничего не стоит. Нельзя прокладывать этот провод пучками, так как из-за тонкой изоляции он легко «пробивается», а при прокладке пучком — хорошо горит. Нельзя монтировать методом скрутки, то есть не на клеммниках. Нельзя соединять с алюминием иначе как через клеммник. Не рекомендуется делать на его базе самодельные удлинители.

Но при тщательно выверенных токовых нагрузках, хорошем качестве соединений и проверенном сечении провод ПУНП вполне может сослужить вам хорошую службу.

Конструкция

По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное. Кроме того, сегодня он производится без согласования с нормами ГОСТ, следовательно, гарантий по безопасности и эффективности его эксплуатации нет.

Расшифровка аббревиатуры ПУГНП говорит, что это:

П – провод;
УН – универсальный;
Г – гибкий;
П – плоский.

Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка. Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников.

Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки. Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка.

Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.

Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди.

Удельный вес кабеля ПУНП на 1м. в зависимости от различных параметров.

Технические характеристики

Разобьем характеристики по пунктам, где в первую очередь выделим основные параметры изделия.

это электрическое изделие с жилами из меди;
изоляция из поливинилхлорида (ПВХ), здесь имеется в виду защита внешняя и жил по отдельности;
цветовая маркировка полностью соответствует стандартам;
такой провод выдерживает напряжение 250 вольт, номинал частоты до 50 герц;
эксплуатироваться кабель ПУНП может в температурном диапазоне от -15С до +50С, при этом максимальный нагрев может производиться до +70С;
присутствуют жилы сечением 1,0-4,0 мм²;
количество жил в кабеле 2, или 3;
срок эксплуатации – не больше 30 лет.

Есть еще один параметр – это удельный вес изделия из расчета на один погонный метр его длины. С ним вы можете ознакомиться в таблице ниже:

Если говорить о сечении провода, то самыми популярными моделями были 3х1,5, который использовался для подключения светильников, и 3х2,5, используемый для подключения розеточных групп. Но, как было сказано выше, кабель марки ПУНП сегодня под запретом. Давайте разбираться – почему?

Некоторые особенности, или почему от него отказались

В настоящее время ТУ 16.К13–020–93, по которому делался ПУНП, отменено как не соответствующее современному ГОСТу 23286–78, регламентирующему параметры кабельной продукции. Дело в том, что означенное ТУ допускало отклонение до 30% (!) от заявленного сечения, чем и пользовались многие недобросовестные производители. На практике это означало, что провод номинальным сечением 2.5 мм, уже уложенный в стене, на самом деле имел сечение 1.7 мм. При попытке включить в такую розетку достаточно мощный потребитель, например электрокамин, провод не выдерживал нагрузки, нагревался, оболочка плавилась — и происходило замыкание. Есть информация, что примерно половина всех пожаров, произошедших из-за некачественной электропроводки, происходила по вине этого провода.

Кроме того, производители часто также занижали и толщину изоляционного слоя, и без того небольшую — 0.4 мм по номиналу. В некоторых случаях она доходила до 0.3 мм. В сочетании с заниженным сечением это никак не способствовало электробезопасности и надежности данного изделия.

Поэтому Техническим циркуляром № 17 Ассоциации Росэлектромонтажа в 2007 году ТУ 16.К13–020–93 было отменено. К сожалению, данный циркуляр не является государственным нормативным актом, и с точки зрения закона провод ПУНП можно производить легально. Хотя применять на практике на объектах, проходящих официальную приемку, уже нельзя.

Поэтому этот кабель до сих пор можно найти на прилавках магазинов. ПУНП дешевле, легче, гибче и удобнее в монтаже, чем его ближайший «лицензированный» аналог — ВВГ — это и есть причина сохранившегося спроса на него. А если есть спрос — будет и предложение.

Конструкция

Конструктивно провод ПУНП состоит из:

медных жил, количество которых определяется конкретной маркой и может варьироваться от 2 до 5 проводников;
поливинилхлоридной изоляции каждой жилы, предназначенной для отделения проводников друг от друга и электрического разделения;
наружной оболочки – выполняется из ПВХ изоляции белого цвета, предназначенной для отделения пучка жил от окружающей среды.

Пример трехпроводной модели ПУНП представлена на рисунке ниже:

Рис. 2: конструкция провода ПУНП

Следует отметить, что несмотря на заводскую маркировку провод ПУНП конструктивно представляет собой кабель. Так как его жилы имеют индивидуальную изоляцию, а вся конструкция собрана общей оболочкой,.

В зависимости от количества жил провод ПУНП может применяться как для однофазных, так и для трехфазных потребителей с возможностью подключения нуля и земли. В соответствии с потребностью электрических сетей жилы могут оснащаться изоляцией определенного цвета (желто-зеленая для земли, голубая для нуля, остальные для фазных проводов).

Рис. 3: Пример цветовой маркировки жил

Благодаря такому разнообразию провод ПУНП имеет достаточно широкую сферу применения, как в промышленном, так и бытовом назначении: в осветительных сетях, при подключении различного оборудования, для питания бытовых приборов и промышленных устройств, монтажа электропроводки и т.д. ПУНП можно использовать для открытой и скрытой прокладки, в кабельных каналах, гофрах или для стационарной прокладки местных низковольтных ВЛ.
