Сенсорный выключатель простой схем

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

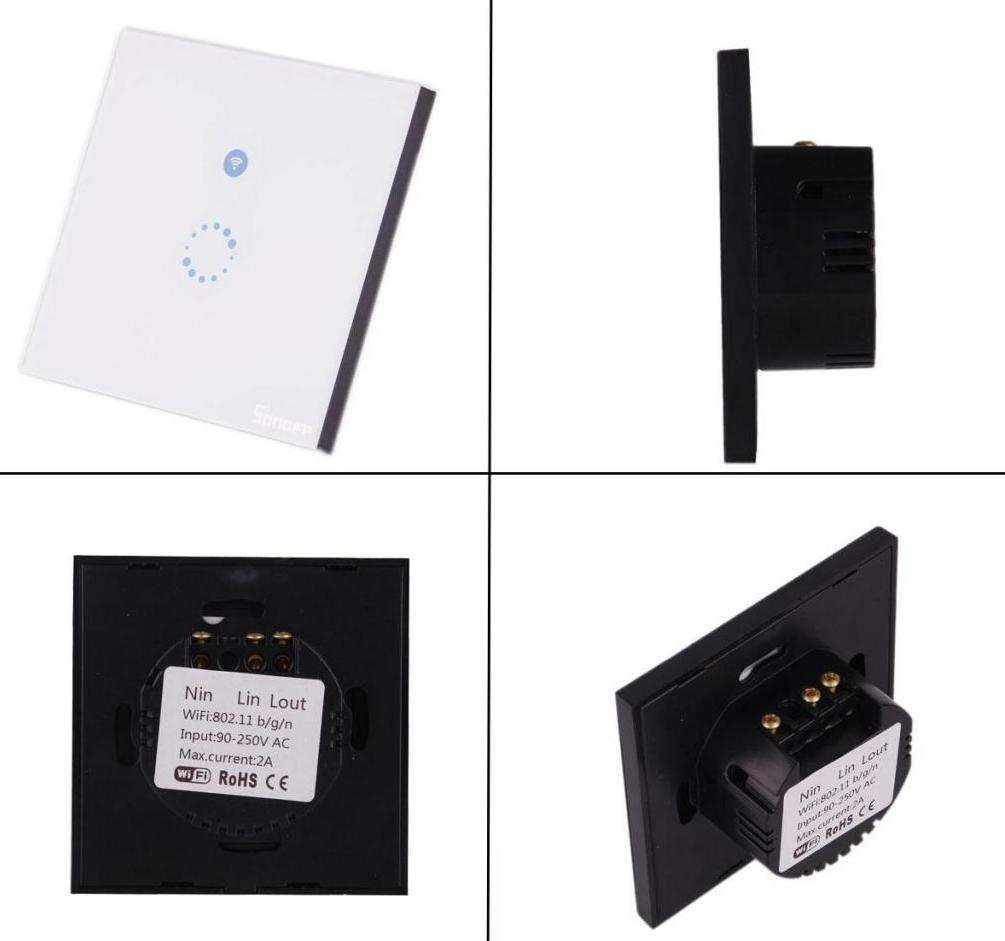

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

  1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
  2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
  3. Подключить плату с сенсорными контактами.
  4. Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

  1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
  2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

  1. Отключение подачи электроэнергии.
  2. Демонтаж предыдущего выключателя.
  3. Снятие верхней панели с устанавливаемого изделия.
  4. Соединение проводов по клеммам.
  5. Помещение конструкции в коробку и закрепление.
  6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Бесконтактный инфракрасный выключатель

Тем, кому не
нравится прикасаться к пружинке, есть такие же миниатюрные бесконтактные
выключатели, работающие на инфракрасном излучении от взмаха руки.

Именно их
стараются монтировать для подсветки рабочей зоны на кухне или в медицинских
кабинетах, где врачам нужно максимально избегать контакта рук с посторонними
предметами.

При выборе таких моделей будьте внимательны. Есть варианты, где микросхемы размещаются снизу, а сам силовой ключ, коммутирующий нагрузку в 2-3А, сверху.

Это значит,
что вы уже не сможете безопасно приклеить их на нижнюю поверхность профиля. Он
у вас будет болтаться внутри, не говоря уже о вопросе изоляции всех контактов.

Такие модели предназначены в первую очередь для установки в пластиковый корпус светильников, а не для монтажа в алюминиевые профиля.

Да и размер у них на несколько миллиметров шире самой ленты, поэтому не во всякий профиль они могут влезть.

Вам нужно
выбирать те выключатели, у которых ровное и гладкое нижнее основание. Все
элементы у них расположены сверху.

Один из
инфракрасных элементов является излучателем, а другой приемником. Таким
образом, при появлении в пределах 2-7см от поверхности бесконтактного
выключателя какого-то предмета (ваша рука, хвост кошки или севшая муха), сигнал
отражается и выключатель реагирует.

Для подобного рода девайсов, в рассеивателях необходимо вырезать окошко. Иначе выключатель срабатывать не будет.

Перед покупкой обратите внимание, что происходит с таким датчиком при внезапном исчезновении напряжения и его появлении через какое-то время. Например, у вас в доме или во всем районе, сетевая компания “отключила свет”

Через 2-3 часа он появился.

Так вот, в дешевых моделях таких датчиков, по умолчанию заложен режим автоматического включения подсветки при внезапном исчезновении питания и его возобновлении.

Уехали вы в отпуск на пару недель, а освещение без вашего участия само включится и накрутит лишние киловатты.

Так что
спрашивайте у продавцов все характеристики товара.

Как подключить сенсорный выключатель света

При установке изделия нужно правильно выбрать местоположение. Производитель диктует правила по месту монтажа. Прибор с пультом удаленного управления должен располагаться в видимом месте с комнаты отдыха. Механизмы, чувствительные к повышению или понижению температуры, нужно располагать вдали от радиаторов отопления.

Схемы подключения для светодиодных ламп могут разниться. В процессе работ по подключению следует отключить подачу электроэнергии. Нужно изолировать все провода.

Для монтажа накладных моделей нужно делать углубление в стене. Установку можно осуществить без подключения специалистов.

Правила подключения

Установка производится по схеме для клавишных устройств. Чаще всего на задней панели есть 2 терминальных контакта. Один для нагрузки, другой входной. Целесообразная коммутация в системе прибора производится по фазной линии. На вход направляется проводник, на выходе снимается напряжение для нагрузки.

Устройство может иметь несколько независимым участков. Тогда количество терминалов для подключения возрастает. Чтобы ориентироваться, нужно пользоваться классической схемой. Размещение осуществляется в традиционных подрозетниках. Фиксация шасси производится надежными винтами.

Основное назначение выключателя


Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор Выключатель света – это устройство для коммутации проводников, которое соединяет и разъединяет цепь электропроводки. Стандартные модели подключают к цепи с определенными параметрами. Характеристики механизмов и проводки должны соответствовать, иначе возникнут замыкания и другие проблемы.

Коммутаторы рассчитаны на конкретные пределы нагрузки напряжения и проводимого тока. Уточнить параметры устройства можно в технической инструкции или посмотреть на корпусе. Главная задача выключателя – подавать питание к светильнику и прекращать подачу, если в осветительном приборе нет необходимости. Современные виды выключателей существенно отличаются друг от друга по многим параметрам.

Надежные производители сенсорных выключателей

Специалисты рекомендуют следующих производителей:

  1. Бельгийцы производят устройства премиум-класса. Высокое качество, идеальный дизайн – характеристика приборов компании.
  2. Производитель России, появившийся сравнительно недавно. Хорошая цена, качество, продуманный дизайн – составляющие, которые принесли успех компании.
  3. Производитель из Франции предлагает дорогие изделия, но цена оправдывает качество.
  4. Jung. Германский производитель предлагает разные модели сенсорных выключателей. Множество расцветок и текстур.
  5. Итальянская фирма создает надежные варианты отключателей.

Механизмы управления

Конструктивные особенности определяют не только функции, но и внешний вид устройства.

Работа наиболее простых и распространенных клавишных выключателей заключается в замыкании цепи при нажатии. Популярность таких моделей объясняется низкой ценой, легкостью установки и ремонта, приемлемым сроком годности, надежностью и тем, что процесс использования проходит на автомате, без лишнего напряжения. В аварийных случаях режим включенного или выключенного света определяется по положению клавиши.

Чуть выше в ценовом диапазоне – кнопочные выключатели. Они отличаются разнообразием дизайна, есть модели с подсветкой панели в режиме темноты. Некоторые изделия работают по принципу ключа, при котором включение и выключение происходит последовательностью нажатия.

Другой, импульсный вариант с фиксацией – кнопка остается во вдавленном состоянии при включенном свете и возвращается в исходное положение при выключении. Есть также устройства с двумя кнопками: при надавливании на одну, другая выдвигается.

Поворотный механизм стилизованный под старину достаточно удобен в использовании, герметичность корпуса позволяет использовать его в помещениях с повышенной влажностью. Но подобный экземпляр нужно искать в специализированных магазинах и придется раскошелиться за особый дизайн.

Диммер, устройство включения освещения со шкалой интенсивности, создает дополнительный комфорт и способствует экономии электроэнергии. Механические диммеры с функцией управления яркости могут работать только с лампами накаливания, при подключении ламп другого типа может получиться перерасход энергии и устройство очень быстро выйдет из строя.

Дополнительные функции могут быть обеспечены диммером, который устанавливается в стандартный проем для встроенного выключателя. Управление осуществляться вращением тумблера, крайние позиции которого выполняют включение и выключение.

Электронные диммеры могут быть оснащены дополнительными автоматами таймерного включения, имитацией присутствия, режимами плавного отключения и включения, затемнения, мигания и т.п. Такие устройства подбираются строго по типу используемых осветительных приборов. В них может быть встроено бесконтактное управление, осуществляемое по радио или инфракрасному каналу, а также при помощи шумовых сигналов или голосовых команд.

Сенсорными панелями, как правило, оснащаются многофункциональные устройства. Они наиболее удобны и гарантируют наибольшую безопасность от коротких замыканий. Управлять освещением дома или квартиры можно и при помощи пульта, что вполне актуально для больших площадей.

Можно обзавестись недорогим, по сравнению с многофункционалами, акустическим выключателем, работающим по хлопку. Другой бесконтактный вариант – оптико-акустическое устройство, реагирующее на шум и движение. В этом случае для управления светом достаточно просто взмахнуть рукой на близком расстоянии от датчика. Эти эффектные способы освещения лучше совместить с обыкновенным выключателем, во избежание нервотрепки из-за заводских дефектов и недоработок.

Сужение выбора пользу стандартных клавишных и кнопочных выключателей освещения, дает лучшее соотношение цены и качества. А если нужна высокотехнологичная многофункциональная система, стоит оградить себя от приобретения дорогостоящей продукции низкого качества, предварительно проверив авторитет и подлинность производителя.

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

  • емкостные;
  • оптико-акустические;
  • с пультом управления;
  • с таймером.

Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

Емкостные

Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.

Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.

Оптико-акустические выключатели

Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

С пультом управления

Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.

С таймером

Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.

Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.

Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.

Какие основные модели розеток и выключателей Schneider electric существуют?

Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.

Надежные производители сенсорных выключателей

Специалисты рекомендуют следующих производителей:

  1. Бельгийцы производят устройства премиум-класса. Высокое качество, идеальный дизайн – характеристика приборов компании.
  2. Производитель России, появившийся сравнительно недавно. Хорошая цена, качество, продуманный дизайн – составляющие, которые принесли успех компании.
  3. Производитель из Франции предлагает дорогие изделия, но цена оправдывает качество.
  4. Jung. Германский производитель предлагает разные модели сенсорных выключателей. Множество расцветок и текстур.
  5. Итальянская фирма создает надежные варианты отключателей.

Топ-1. FROGBRO KG-001

Рейтинг (2021): 5.0

Учтено 214 отзывов с ресурсов: АлиЭкспресс

  • Номинация

    Самый технологичный Высокотехнологичный выключатель, который подружится с системой смарт-дом. Поддерживает Wi-Fi и Bluetooth, управляется тремя способами.

  • Характеристики
    • Средняя цена: 1 442,63 руб.
  • Количество заказов: 379
  • Управление: касанием, голосовое, дистанционное
  • Размеры: 86х86х34 мм

Сенсорный выключатель выделяется среди конкурентов наличием кольцевого индикатора и лучшим набором умных функций. Он поддерживает беспроводное управление через смартфон и реагирует на голосовые команды. Фирменное приложение скачивается по коду, расположенному на странице товара на АлиЭкспресс. В так называемом Cloud lntelligence придется создать учетную запись. К приложению есть претензии – раздел «таймер» остался без перевода, так что понадобится знание китайского или просто смекалка, чтобы разобраться с настройкой. Поставляется выключатель в черном и белом цвете, смотрится красиво в разных интерьерах.

Описание работы выключателя света

Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.

Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.

Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.

В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.

Что такое диммеры

Сенсорные выключатели с диммером позволяют менять уровень освещения в помещении. Обычные устройства работают в двух режимах — включено/выключено. Диммер дает возможность регулировать яркость света на свой вкус.

Устройства с таким приспособлением имеют важные преимущества:

Благодаря возможности менять яркость, помогают снизить количество потребляемой электроэнергии. Показатель уменьшается на 50%.
Дают возможность подстраивать освещение под ситуацию

Например, вечером после напряженного трудового дня можно снизить яркость до полумрака.
Если в помещении несколько выключателей, с помощью диммера можно акцентировать внимание на одной из частей интерьера.

Виды сенсорных отключателей

Изделия бывают 4 типов:

  • емкостный вид;
  • оптико-акустический вид;
  • вид на пульте управления;
  • вид с таймером.

Типы разные по принципу работы, внешнему исполнению, подходят под разные потребности.

Емкостные

Востребованный прибор. Он высокочувствительный, активизируется при приближении людей. Чтобы он заработал, нужно провести рукой рядом с сенсорной поверхностью. Его логично разместить на кухне, так как не нужно прямого контакта для срабатывания датчика.

Достоинства емкостных коммутаторов

Плюсы емкостных изделий:

  1. Простота в уходе.
  2. Смотрятся стильно и современно.
  3. Удобны в практическом применении.

Оптико акустические выключатели

По названию понятно, что приборы реагируют на звук и движение, осуществленное в зоне работы датчика. Если в помещении никого нет, свет отключается.

С пультом регулирования

Модели с пультом регулировки (отправки сигнала) удобны в эксплуатации в квартирах и частных домах с детьми, людьми с ограниченными возможностями. Тогда дети не смогут баловаться, щелкая выключатель. Если не хочется вставать, чтобы отключить технику, опустить шторы, можно нажать на кнопку пульта. Она всегда должна быть рядом.

С таймером

Конкретный режим включения и отключения света реален с таймером. Приборы универсальны, если они с таймером. Пользование дарит комфорт, можно применять все виды ламп: стандартные, галогеновые, светодиодные.

Изделия безопасны. При замыкании отключение происходит автоматически. Есть идникаторы, оповещающие, в каком состоянии сейчас находится устройство (выключено/включено). Можно самостоятельно строить режим работы, программировать активацию и отключение. Расход электрической энергии уменьшается.

Пользователи отмечают современный дизайн устройств, эффективность и надежность.

Классификация таймеров

Распределение может быть сделано по различным признакам. Каждое реле времени требует наличия электропитания. Некоторые из устройств питаются из сети, в других используется аккумулятор. Есть модели, в которых предусмотрены оба способа.

В видео рассказано о таймере включения света для аквариума:

Видео описание

Таймер механический включения и выключения освещения в аквариуме.

В первом случае при сбое электропитания возможно возникновение проблем. Однако такие таймеры могут работать очень долго, не требуя к себе особого внимания. Устройства, использующие аккумулятор, обладают значительной степенью автономности, но действуют в течение ограниченного времени, до тех пор, пока заряд не закончится.

Программируемый таймер для управления бытовыми приборамиИсточник 220.guru

Для каждого такого устройства на практике устанавливается определённый режим работы

Важно, чтобы тот, который необходим владельцу был предусмотрен для этого прибора. Наиболее распространёнными являются следующие:

  • Таймер универсального назначения позволяет планировать алгоритмы работы в широких пределах.
  • Может быть использована случайная коммутация.
  • Применяется обратный отсчёт времени.
  • Ведётся астрономический отсчёт.
  • Использование недельных ритмов. Например, если требуется регулярно выполнять действия в определённые дни недели.
  • Действия на основе суточных ритмов.

Когда говорят об астрономическом отсчёте речь идёт о таймере для включения света с наступлением тёмного времени суток. При этом прибор отслеживает продолжительность дня в течение года. Каждый раз включение света происходит тогда, когда в этом появляется необходимость.

Настройка реле времениИсточник kupisantehniky.ru

Устройства можно классифицировать в зависимости от применяемого способа монтажа. Могут использоваться следующие варианты:

  • монтаж с использованием DIN-рейки;
  • стационарные таймеры;
  • выполнение монтажа в распределительном щите;
  • установка таймера совместно с розеткой.

При приобретении нужно учитывать класс защищённости прибора от внешних условий

Также важно принимать во внимание мощность подключаемых к таймеру приборов

Таймер с дисплеем для программирования и управления работойИсточник kupisantehniky.ru

Как выбрать подходящую модель

Таймер должен соответствовать задачам, для которых его приобретают. При изучении предложенных вариантов нужно учитывать следующее:

На какое напряжение питания рассчитано изделие.
Тип управления при определении алгоритма работы устройства. Можно выбрать механический или электронный вариант.
Покупаемое реле времени предусматривает определённый вариант монтажа. Он может быть розеточным, с использованием распределительной коробки или другим. Нужно выбрать тот, который подойдёт для применения.
Нужно учитывать степень защищённости прибора

В некоторых случаях могут, например, потребоваться устройства, имеющие влагозащиту.
Нужно обратить внимание на длительность периода, в течение которого можно запрограммировать таймер.

Если речь идёт о варианте, использующем сетевое питание, то нужно, чтобы он был не чувствителен к сбоям напряжения. В этих устройствах может быть предоставлен большой набор разнообразных функций. Необходимо убедиться, что среди них есть те, которые нужны.

Розетка с пультом управленияИсточник kupisantehniky.ru

Сенсорные выключатели: разновидности, устройство, схемы

Внешне сенсорный выключатель света похож на кристаллическую панель с разметкой. Бытовые модели, используемые в сетях 220 вольт, могут отличаться по цвету, форме, фактуре поверхности. В последнее время сенсорные выключатели все чаще применяют для:

  • Подключения бра
  • Управления элементами подсветки многоуровневых потолков
  • Регулировки основного освещения в квартире

Такой прибор можно купить или сделать своими руками.

Устройства разных типов могут реагировать на:

  • Прикосновение пальца к рабочей поверхности
  • Приближение руки к сенсору
  • Другие изменения условий в комнате (температура, движение, звук, время)

Разновидности

Сенсорный выключатель может быть оснащен дополнительными функциями, его конструкция бывает основана на разных принципах действия. Стоит обозначить 4 популярные модификации:

  1. С пультом ДУ. Удобно использовать для управления бра, светодиодной лентой и т. д.
  2. Емкостной. Реагирует на легкое прикосновение. Такое устройство можно сделать своими руками, об этом немного ниже.
  3. С таймером. Помогает экономить на электричестве, отключая свет, когда в квартире никого нет.
  4. Бесконтактный. Реагирует на определенные особенности обстановки: звук, изменения уровня освещенности, перепад температур, движение.

Каждую из разновидностей можно оборудовать диммером. С его помощью регулируется яркость освещения в комнате.

Устройство сенсорного выключателя

Вне зависимости от принципа работы, сенсорные выключатели имеют одинаковое строение: все они состоят из четырех основных частей.

  1. Лицевая поверхность. Иногда за ней устанавливают элемент подсветки.
  2. Датчик. От его типа зависит принцип действия выключателя.
  3. Коммутационная схема, преобразующая получаемый сенсором сигнал в электрический.
  4. Корпус. Он может быть накладной (устанавливается снаружи), или с внутренним монтажом (встраивается в стену).

Модели с плавной регулировкой интенсивности освещения

Если требуется устройство, позволяющее изменять уровень яркости постепенно, стоит обратить внимание на сенсорные выключатели с диммерами. Некоторые такие приспособления могут регулироваться с помощью пульта ДУ

Не вставая с кресла можно настраивать яркость бра или светодиодной подсветки.
Сенсорный выключатель с этим устройством продлевает срок эксплуатации ламп накаливания, устраняя эффект резкой подачи напряжения

Некоторые такие приспособления могут регулироваться с помощью пульта ДУ. Не вставая с кресла можно настраивать яркость бра или светодиодной подсветки.
Сенсорный выключатель с этим устройством продлевает срок эксплуатации ламп накаливания, устраняя эффект резкой подачи напряжения.

Схемы подключения некоторых приборов требуют обязательного наличия блока питания или диммера. Такое устройство выключателя как нельзя лучше подходит для управления контуром светодиодной ленты.

Топ-2. LIVOLO C702S-11/12/13/15

Рейтинг (2021): 4.95

Учтено 134 отзыва с ресурсов: АлиЭкспресс

  • Номинация

    Надежный бренд Livolo Electric – один из самых известных игроков на рынке сенсорных выключателей и беспроводных диммеров. Компания имеет представительства в 5 странах Восточной Европы.

    Самый чувствительный сенсор Сенсорная панель устройства по чувствительности не отличается от экрана смартфона – достаточно самого легкого прикосновения для включения света.

  • Характеристики
    • Средняя цена: 2 219,00 руб.
  • Количество заказов: 306
  • Управление: касанием, дистанционно
  • Размер: 80х80х32 мм

Стильный и технологичный сенсорный выключатель света от бренда с лучшей репутацией. Это устройство проходного типа на две линии, которое подходит для создания смарт-дома. Его подключают к коммутатору, роль которого выполняет главный выключатель. Оборудование дает возможность подключения до 8 выключателей в оду цепь. Установка простая, в стандартное посадочное гнездо. Но роль проходного соединителя цепи аппарат будет выполнять только после программирования. А если вы захотите объединить в одну линию сенсорные и обычные модели – с этим ничего не получится. Однако жалуются покупатели не на это – им не нравится, что продукция Livolo последний год приходит с АлиЭкспресс без логотипа.

Плюсы и минусы

  • Высокое качество
  • Суперчувствительный сенсор
  • Дистанционное управление
  • Подходит для смарт-дома
  • На стеклянной панели нет логотипа
  • Несовместимы с обычными выключателями

Купить на AliExpress.com

10 лучших настенных обогревателей

Плюсы по сравнению с классическими

Главным преимуществом служит отсутствие движущихся элементов механической системы, приводимой в действие силой человека. Бонусом идет, принцип работы на основе реле или электронных ключей, дающий большую надежность и долговечность, сравнительно с классическими вариантами.

Остальные плюсы вытекают из предыдущего факта. К примеру — можно сделать выключатель полностью герметичным полностью убрав воздействие окружающей среды на его функциональность. Не зря, все системы ручного контроля с высоким индексом защиты IP построены на основе сенсорных принципов работы. Легкость применения тоже достойна упоминания. Для переключения состояния достаточно прикоснутся, или просто поднести руку к устройству.

Преимущества

Зная схему подключения сенсорного выключателя света, можно выполнить установку прибора своими руками.

Использование его имеет массу преимуществ:

  • абсолютно бесшумная работа;
  • большой выбор моделей;
  • стильный внешний вид;
  • есть гальваническая развязка, что делает эксплуатацию прибора безопасной для человека;
  • сенсор реагирует на прикосновение даже мокрыми и влажными руками;
  • механические поломки невозможны в принципе;
  • длительный срок эксплуатации;
  • в одном устройстве может создаваться несколько коммутационных систем.

Именно эти преимущества делают представленное приспособление популярным. Оно является стильным дополнением современного интерьера.

Минусы применения

Как и у любой техники, сенсорные выключатели обладают определенными минусами. Если речь заходит об изменяющих свое состояние от соприкосновения с кожей человека, то тут на первый план перемещается обеспечение лучшего электрического контакта. С разными не проводящими ток посредниками (перчатками, салфетками, тканью), вызвать срабатывание не получится. Причем это практически не зависит от типа детектора — будь он хоть индукционный, резистивный, или построенный на принципах определения тепла. Работающие на основании пересечения луча света или его изменения лишены этого недостатка. Но, обладают другим — они сильно зависят от чистоты самой оптической системы устройства и текущей нормы потока в помещении. То есть, если выключатель построен по принципу перекрытия пальцем фоторезистора, улавливающего внешний источник света, то там, где постоянно темно его функциональность будет ограничена.

Вообще, чистота контактных площадок или мест касания это достаточно широкая проблемная область сенсорных выключателей. Их необходимо периодически мыть и убирать с их поверхности пыль, грязь и жировые наслоения, мешающие работе детектора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
