Как подсоединить сенсорный выключатель

Виды выходов и способы подключения

Для оценки действия чувствительного прибора вводится особая характеристика, оцениваемая по состоянию полярности его выходных параметров. В соответствии с общепринятым обозначением полупроводниковых элементов (транзисторов), входящих в состав электронной схемы датчика, эти выходы называются «PNP» и «NPN».

Отличие этих наименований состоит в том, что они обозначают различные полярности (полюса) источника питания чувствительных приборов. PNP транзисторы коммутируют его положительный выход, а NPN – отрицательный. Нагрузкой выходных схем чаще всего является управляющий микропроцессор.

Основные виды подключений разных индуктивных датчиков

Вариант с NPN транзистором – наиболее распространенный способ включения датчика, поскольку согласно стандартным схемным решениям отрицательный провод делается общим для всех компонентов. В этом случае входы микропроцессоров и других контролирующих устройств активируются положительным напряжением.

Принцип работы

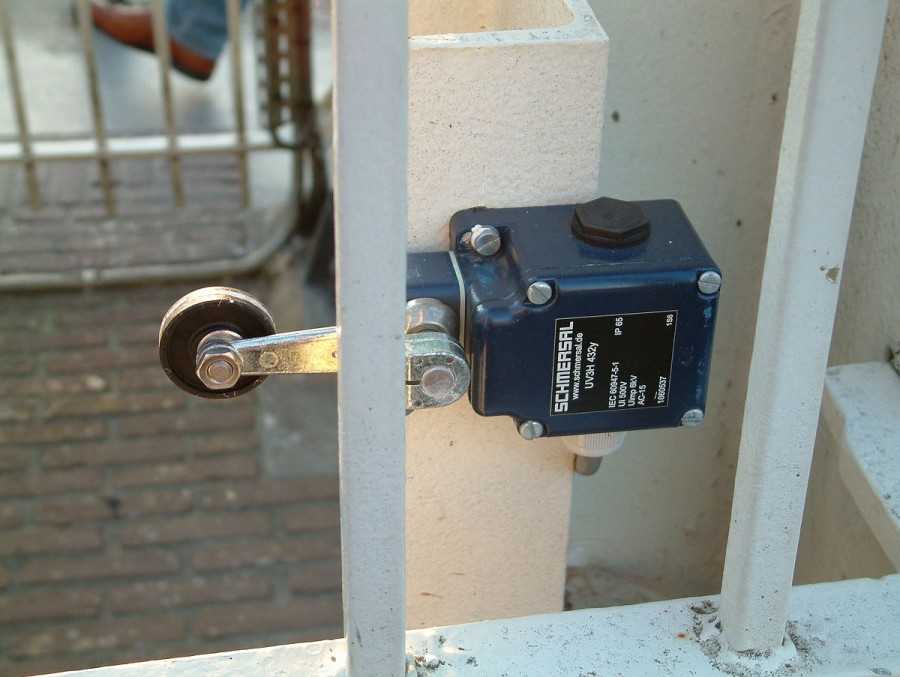

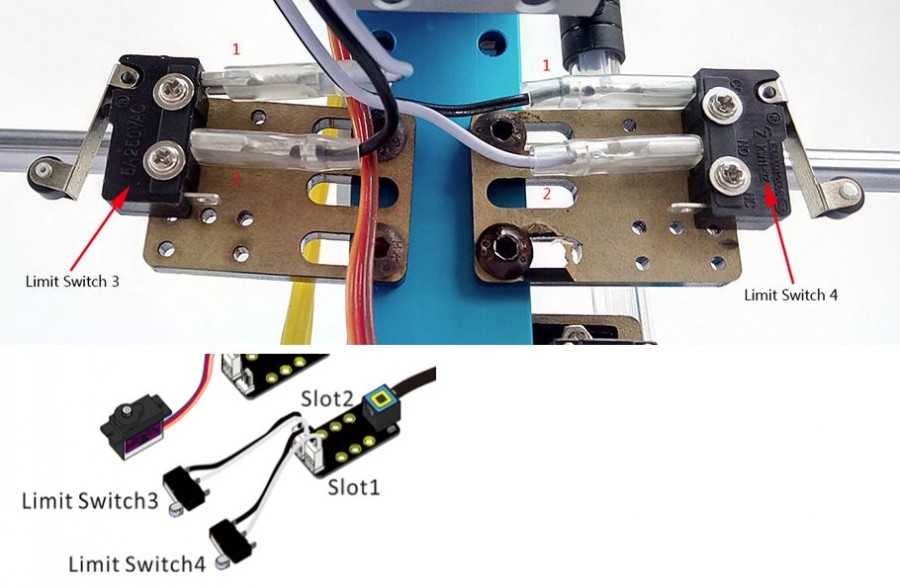

Концевой выключатель работает по-разному: на подачу или отключение напряжения. Это может быть как прямое механическое воздействие – толчок, касание, нажатие, так и воздействие электромагнитных полей, ультразвука или инфракрасного излучения на особые элементы, входящие в конструкцию выключателя.

Независимо от функциональных особенностей, всегда срабатывает группа контактов, контролирующих необходимый диапазон движения.

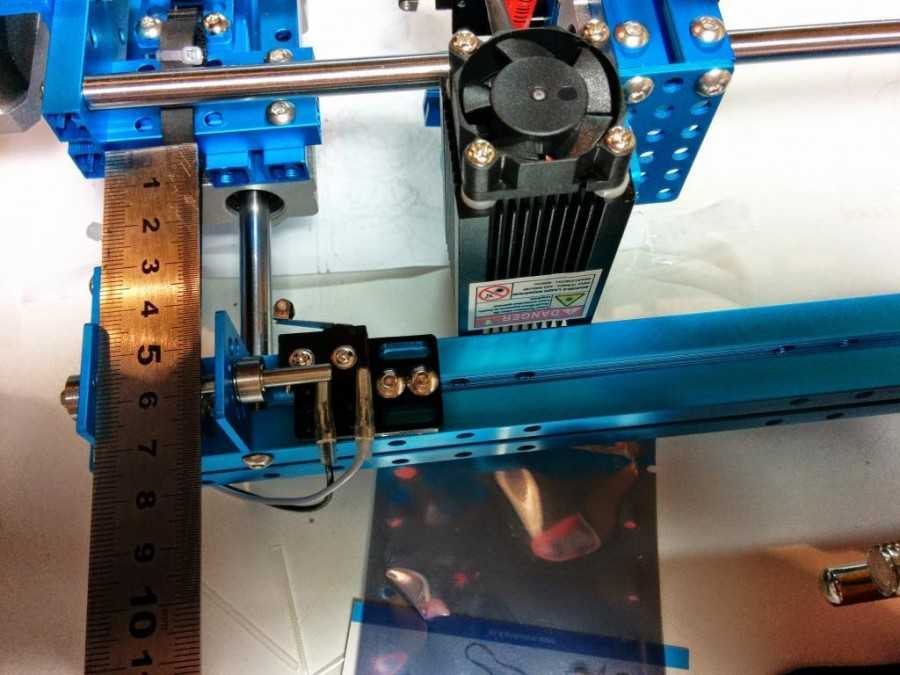

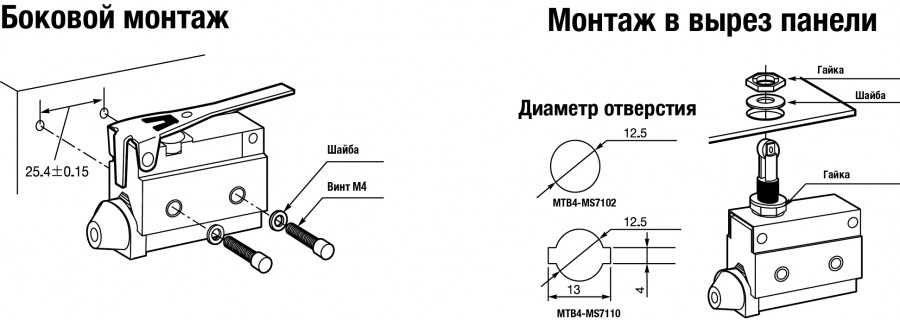

При этом важно правильно настроить и установить концевой выключатель, чтобы он не запускался преждевременно, не пропускал сигнал, не ломался при «наезде» на него работающего механизма

Сенсорный выключатель своими руками — описание и схема сборки

Сенсорный выключатель предназначается для выключения и включения электроприборов легким касанием пальца. Сегодня этот прибор активно используется в современных технических устройствах.

Если поставить в основу реле, управляющее большой нагрузкой, приспособление может использоваться для регулировки освещения. Особенность сенсорного управления заключается в возможности плавного выключения и включения света, а также наличии там сенсорной панели и пульта ДУ. Иногда сенсорные выключатели выпускают совместно с розеткой электроприборы, которые управляются пультом дистанционного управления. Объединенный блок розетки и выключателя очень удобно устанавливать в кухне или санузле. За безопасность в таком случае можно не переживать: несмотря на совмещенное размещение, благодаря подсветке сенсора вы не перепутаете его с розеткой. К тому же возможность включения не от контакта с чувствительным элементом, а от приближения пальцев к нему точно предотвратит попадание пальцев в розетку.

Вне зависимости от того, сколько подключенных потребителей, сенсорный выключатель включает в себя:

чувствительный элемент, размещенный за декоративной пластинкой. Он реагирует на прикосновение либо приближение пальцев;
полупроводниковую управляющую схему. Она совершает преобразование идущего от чувствительного элемента сигнала в сигнал электрического типа, который воспринимается коммутационным элементом;
коммутационный элемент, отвечающий за действия с электроцепью (размыкание, замыкание, регулирование нагрузки).

Когда человек касается панели или приближает к ней пальцы, звучит сигнал, преобразующийся в электрический. Затем посредством коммутационной части происходит срабатывание.

Чтобы инфракрасный датчик смог зафиксировать тепловую энергию от пальцев, в приборах нередко используются линзы фокусировки. Таким образом, ИФ-датчики могут реагировать не только на человеческие прикосновения, но и на тепло от других механизмов.

Схема простого сенсорного выключателя

Подобно розетке с пультом ДУ, сенсорный выключатель света также можно сделать своими руками. Одна из схем сборки своими руками предусматривает наличие там реле, в котором напряжение составляет 6—12 В. В качестве сенсорного элемента можно взять фрагмент фольгированного текстолита. Имеющиеся в выключателе транзисторы легко заменяются на КТ3102 либо КТ315. Подойдет любой диод импульсного типа, имеющий напряжение от 100 В.

Функционировать схема будет в качестве усилителя сигнала:

когда человек каснется сенсора, откроются VT1 и VT2;
далее сработает реле, замкнув цепь. К цепи можно присоединить разную нагрузку. Один из концов релейного контакта подключается к сети напряжением 220 В, а второй – к осветительному прибору.

Такой сделанный своими руками выключатель, в отличие от магазинного варианта, подойдет для любой нагрузки вне зависимости от мощности. Если вы планируете подключать маломощные приборы, реле можете исключить из схемы и сделать более мощным транзистор №2.

Схема инфракрасного выключателя

Отличие работы инфракрасного выключателя света от сенсорного, собранного своими руками, заключается в следующем. Когда человек находится в зоне работы сенсора, лампы включаются. А при отсутствии людей в комнате спустя определенное время свет отключится.

Когда напряжение в схеме включается, данные на счетчике конструкции сброшены, либо на выходе счетчика стоит ноль.

На выходе инверторной составляющей стоит единица. Транзистор находится в открытом состоянии, а контакты реле присоединяются к кнопке выключателя. Чтобы работал инфракрасный сенсор, применяют генератор импульсов. Для увеличения импульсного тока, поступающего на ИК-светодиод, применяют усилители. После прохода через элемент DD1.5 на выходе счетчика показывается логическая единица, запрещающая ему функционировать.

Составляющие сборки выключателя своими руками приведены таким образом, чтобы спустя 20 минут работы при отсутствии человека в рабочей зоне сенсора установить на выходе «1», а на выходе DD1.6 – «0». После этого происходит отключение реле К1, а вместе с ним и освещения. В блок к такому выключателю можно добавить розетку с ДУ.

Сенсорный выключатель своими руками

Электрические аппараты до 1000 вольт

Электрические аппараты до 1000 вольт принято называть аппаратами электрического тока низкого напряжения.

Оборудование разделяется на три категории. Первая – это устройства по управлению и защите электрических цепей (контакторы, реле, пускатели, предохранители, рубильники).

Следующий вид – аппараты с функцией автоматизированной настройки параметров электрической линии (стабилизаторы, регуляторы). И, наконец, аппараты автоматики (датчики, реле, усилители).

Электрические аппараты до 1000 вольт выполняют определенные функции по контролю, усилению и преобразованию электрического сигнала.

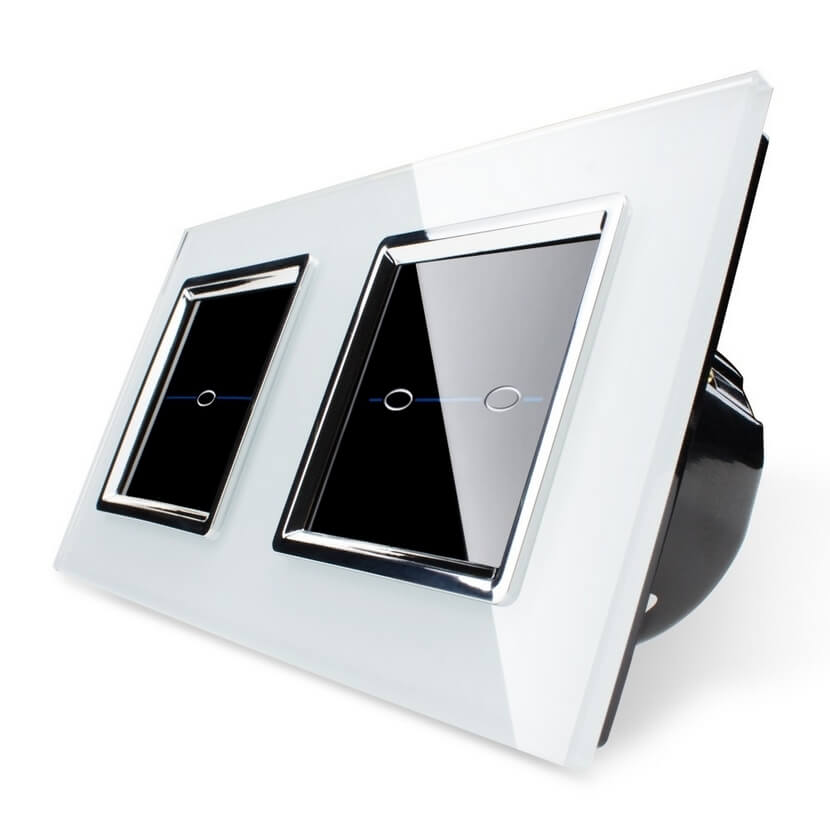

Сенсорный выключатель – что это такое и где применяется

Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.

Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.

Стильный внешний вид украсит интерьер, а удобство использования подарит дополнительный комфорт. Такой выключатель встраивается в поверхность электроприбора, например, в настольную лампу. Чтобы включить прибор, достаточно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, реагировать на движение, оснащаться таймером, диммером. Таймер поможет сэкономить на электроэнергии, а диммер – создать ту интенсивность освещения, которая вам необходима. Например, создать уютный приглушенный свет для романтического ужина или спокойного вечернего отдыха.

Сенсорный выключатель используется для экономии электроэнергии в местах с большой проходимостью людей. Например, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенное время отключается.

Такой выключатель можно поставить во дворе частного дома, чтобы освещать двор при необходимости. Это позволит сократить расход электричества.

Сенсорными выключателями можно оборудовать офис, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.

Таким образом, сенсорный выключатель подойдет для:

квартиры;
частного дома;
офиса;
общественных мест;
придомовых территорий.

Устройство «Сlaps»

Одной из новейших разработок является модель хлопкового выключателя «Сlaps». В этом устройстве звук обрабатывается при помощи микропроцессора, ни на какие посторонние шумы он не реагирует, но настраивается на несколько хлопков подряд (это самое главное условие работы).

В одном помещении допустимо установить несколько таких выключателей, каждый из них будет реагировать на определённое число хлопков, и включать соответственно свет, увлажнитель воздуха, вентилятор, телевизор либо музыкальный центр. Под эту модель выключателя приспосабливают любые бытовые приборы, имеющие электрический шнур.

Возможно, кому-то хлопковый выключатель покажется игрушкой или абсолютно ненужным устройством. Другие наоборот горят идеей создать свой «умный дом», чтобы свет и электроприборы включались и начинали работать по команде или хлопку. Устраивайте свою жизнь так, как хочется именно вам, но при этом сделайте её максимально комфортной.

Sesoo SY2-01W — cенсорный выключатель с ДУ

Всем привет. В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о сенсорном выключателе Sesoo, отличительной особенностью которого является возможность дистанционного управления. Не то, чтобы выключатель с пультом был для меня жизненно необходим, но в силу специфики инженерной мысли чешских конструкторов, по чьей проектной документации строилась масса панельных домов в начале 80-х, выключатель для одной из комнат находится за ее пределами — в коридоре. Уж не знаю зачем такое было надо, но факт есть факт. Хочешь включить или выключить свет — иди в коридор. А это, скажу я вам, далеко не всегда удобно.

Но так как китайцы не стоят на месте и постоянно придумывают новые классные штуки, то и эта проблема совсем недавно была благополучно решена

Сперва думал о приобретении выключателя Livolo, так как это, наверное, самый широко известный производитель продукции подобного рода. Но подумал, что переплата в 10$ за бренд (причем китайский) того не стоит. Именно по этой причине и был заказан мне совершенно неизвестный Sesoo.

Посылка была отправлена с полноценным треком, так что вся информация по ее путешествию из Китая в Беларусь доступна для отслеживания по этой ссылке.

Поставляется выключатель в оригинальной упаковке, которая представляет собой коробку из переработанного картона.

На ее лицевой стороне указано наименование производителя, а сбоку есть наклейка с указанием точной модели находящегося внутри выключателя и его цветовым оформлением (всего выключатели доступны в 3 цветовых исполнениях, я выбрал белый):

В комплекте поставки имеются: собственно, сам выключатель, два винтика для его крепления, пульт управления (батарейка в комплекте), «сопротивление» и инструкция.

В живую выключатель выглядит довольно симпатично. Его лицевая сторона — закаленное стекло (если верить тому, что написано на страничке продавца, хотя и по ощущениям похоже) с небольшой размеченной под «кнопку» областью в центре. Лицевая панель съемная, держится на защелках. Для монтажа выключателя на стену, ее снятие обязательно. Вот так выглядит выключатель в разобранном виде:

Из интересного здесь только предостерегающая надпись о том, что перед началом установки необходимо отключить электричество.

А вот так выключатель выглядит «с тыла»:

Две контактные площадки для проводки и еще одна наклейка с предупреждениями и характеристиками сети в которой может быть использован выключатель.

Как я уже говорил, в комплекте есть блок «сопротивления», который может быть подключен к сети если после установки выключателя лампочки мигают или светятся в положении «ВЫКЛ». Такой вариант возможен при использовании диодных лампочек. Как его устанавливать описано в инструкции:

Больше ничего интересного тут нет, значит можно переходить к рассмотрению пульта дистанционного управления.

Судя по ощущениям, корпус пульта изготовлен из пластика и металла (на время хранения и транспортировки заклеен защитной пленкой голубого цвета). Кнопки закрываются сдвижной площадкой, которая предотвращает их от случайного нажатия. Как видно, всего кнопок 4, что свидетельствует о том, что он может быть «привязан» к нескольким выключателям. Тут хочу сказать, что на момент получения, пульт даже не привязан к комплектному выключателю. Так что сразу он не работает. Необходимо провести обучение. Благо, сей процесс не сложный и займет от силы минуту. Сперва «нажимаем» на кнопку на выключателе и держим палец прижатым до тех пор, пока не услышим звуковой сигнал, затем жмем кнопку на пульте. Вот и все. Процесс обучения завершен.

Во время нажатия на кнопки пульта на нем начинает светиться диод:

Работает пульт от батарейки 27А 12В. На момент получения, батарейка была установлена в пульт.

Что касается установки выключателя, то никаких проблем с этим нет. Он отлично подходит под наши круглые «коробы». Вот так установленный выключатель выглядит в интерьере коридора:

«Кнопка» (она же сенсорная площадка по центру выключателя) имеет двухцветную подсветку. Если свет включен, то она светится красным, если выключен — синим (к сожалению, на фото очень плохо видно). Красный виден немного лучше, но из-за плохого освещения само фото вышло не очень

Что касается пульта, то в описании указано, что радиус его действия 20 метров. Не знаю так ли это на самом деле, но из комнаты до выключателя «добивает» без проблем. Так же работает и из соседней комнаты. Поскольку это «радиопульт», то он работает и через закрытые двери. Не надо чтобы розетка была в зоне видимости, а пульт направлен на нее (по типу ИК пультов).

В завершении могу сказать, что лично я покупкой остался доволен. Теперь можно управлять светом из комнаты, не выходя за ее пределы

На этом, пожалуй, все

Спасибо за внимание и потраченное время

Минусы применения

Как и у любой техники, сенсорные выключатели обладают определенными минусами. Если речь заходит об изменяющих свое состояние от соприкосновения с кожей человека, то тут на первый план перемещается обеспечение лучшего электрического контакта. С разными не проводящими ток посредниками (перчатками, салфетками, тканью), вызвать срабатывание не получится. Причем это практически не зависит от типа детектора — будь он хоть индукционный, резистивный, или построенный на принципах определения тепла. Работающие на основании пересечения луча света или его изменения лишены этого недостатка. Но, обладают другим — они сильно зависят от чистоты самой оптической системы устройства и текущей нормы потока в помещении. То есть, если выключатель построен по принципу перекрытия пальцем фоторезистора, улавливающего внешний источник света, то там, где постоянно темно его функциональность будет ограничена.

Вообще, чистота контактных площадок или мест касания это достаточно широкая проблемная область сенсорных выключателей. Их необходимо периодически мыть и убирать с их поверхности пыль, грязь и жировые наслоения, мешающие работе детектора.

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Описание

К устройствам подобного вида предъявляются определенные требования, среди них обеспечение безопасного продолжительного использования и надежная защита от перегрузок и замыканий в сети. Качество исполнения прибора имеет особую роль, так как эксплуатация воздушных выключателей может происходить в различных температурных и влажностных условиях, при наличии вибронагрузок и частого переключения. Автоматические воздушные выключатели одновременно управляют сетью и защищают ее. Они классифицируются на несколько видов по времени реагирования, которое отводится на размыкание контактов с момента сигнала:

селективные;
стандартные;
быстродействующие (имеют токоограничивающую функцию).

Выбор сенсорного выключателя света

Перед тем, как приобретать устройство, необходимо определиться с его функциональностью. Для этого необходимо учитывать следующие критерии:

Мощность подключаемого оборудования и схема его подключения.
Исполнение, соответствующее типу проводки.
Условия эксплуатации (если планируется установка в ванной комнате, то подбирается устройство с влагозащитой).
Возможность дистанционного управления (пульт или смартфон).
Соответствие дизайна интерьеру помещения и т.д.

Определившись с основными задачами, можно приступать к выбору производителя. Естественно, что следует отдать предпочтение известным брендам, продукция которых отличается надежностью. Но при этом необходимо учитывать наличие в модельном ряде коммутаторов устройств с нужными функциями. Например, у Delumo имеются устройства управляемые радио пультом, а Sonoff специализируется на Wi-Fi устройствах, светильники Capsens Domuns Line «заточены» только под свои сенсорные коммутаторы и т.д. Нюансов может быть множество, поэтому рекомендуем детально изучить различные варианты.

Исходя из практического опыта, помимо известных брендов, таких как Легранд можно порекомендовать Vento Electriс, Wemmon, Fanri, Merten, CGSS, Steu, Шнайдер, Аристон и т.д.

Беспроводной сенсорный выключатель MakeGood Classic с пультом управления и подсветкой

Рекомендуем отслеживать обзоры в сети, где публикуются рейтинги лучших производителей. Критерии отбора производятся как по модельному ряду производителей, с учетом функциональности и стоимости, так и по другим показателям.

Опции и возможности устройства

Отдельного рассмотрения явно заслуживают выключатели с таймером.

Здесь присутствуют традиционные характеристики, такие как:

бесшумность действия;
интересный дизайн;
безопасное использование.

Помимо всего этого, добавляется еще одна полезная функция – встроенный таймер. С его помощью пользователь получает возможность управлять коммутатором программно. К примеру, задавать время включения и отключения в определённом временном диапазоне.

Уникальный вариант разработки коммутатора с внедрённым функционалом таймера. При помощи таких приборов открываются возможности управления освещением в строго заданное время. Экономия электричества очевидна

Как правило, подобные приборы имеют не только таймер, но также аксессуар иного рода – например, акустический датчик.

В этом варианте устройство работает как контроллер движения или шума. Достаточно подать голос либо хлопнуть ладонями и лампы светильника в квартире загорятся ярким светом.

Кстати, на случай слишком высокой яркости существует очередной функционал – диммерная регулировка. Оснащенные диммером коммутаторы сенсорного типа позволяют управлять интенсивностью света.

Модификация сенсорных устройств – акустический коммутатор. Действует по методике несколько иной, но тоже является прибором, где поддерживаются технологии использования сенсоров. В данном случае, сенсорным элементов выступает чувствительный микрофон

Правда, есть один нюанс для подобных разработок. Диммеры, как правило, не поддерживают использование в светильниках люминесцентных и светодиодных ламп. Но устранение этого недостатка, скорее всего, вопрос времени.

Подробнее о разновидностях “умных” выключателей света читайте в этой статье.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Как устроен прибор

Выключатель имеет 4 основных компонента:

Корпус.
Электронная плата.
Защитная панель.
Сенсорный датчик.

Составляющие могут немного отличаться. Все зависит от выбранной модели, функциональности, производителя и стоимости.

Преимущества сенсоров для выключателя света

Плюсы устройств:

Безопасность. Не подвергаются воздействиям влаги и повреждений. Функционируют при подаче команды влажными руками. Дети не трогают.
Универсальность. Адаптированы под множество электронных устройств.
Простая установка, ее можно произвести на место предыдущего отключателя.
Надежность и долговечность. Срок службы выше, чем у стандартного выключателя.
При работе не создают шум.
Экономится электроэнергия.
Заполняет мало места.
Можно управлять дистанционно.
Выглядят ново.

Минус отключателя – высокая стоимость. Цена одного прибора стартует от 900 рублей. Можно сделать датчик самому и сэкономить, не только финансово но и эстетически.

Подключение сенсорного выключателя

Схема подключения

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
Подключить плату с сенсорными контактами.
Подключить панель с маркировкой кнопки.

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

Отключение подачи электроэнергии.
Демонтаж предыдущего выключателя.
Снятие верхней панели с устанавливаемого изделия.
Соединение проводов по клеммам.
Помещение конструкции в коробку и закрепление.
Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.
