Заземление дверцы электрощитка Цель монтажа электрического распредщита – обеспечение электробезопасности, поэтому при его подборе и установке нужно обратить внимание на требования ГОСТ 51778-2001 и ПУЭ:

• к изделию обязательно прилагается документы с подробным описанием, указанием номинального тока;
• на корпус наносится знак электробезопасности с пределом напряжения;
• качественный щиток выполняется из негорючих материалов – термостойкого пластика или металла с полимерным покрытием;
• на кабели для подключения бытовой техники обязательно наносится маркировка;
• обозначение шин, клеммных колодок заземления и нейтрали осуществляется согласно нормам ПУЭ;
• дверки и корпус электрического щитка обязательно заземляются;
• на дверках есть специальные места для установки пломб;
• для защиты от детского доступа на щиток ставится замок.

Установка электрощитового оборудования осуществляется около входной двери квартиры в специальной нише. При невозможности ее обустройства на стену крепят внешний короб или штробят стену. Прибор располагают на высоте 1,5 м от линии пола. Ряд верхних автоматов должен находится на уровне глаз. В деревянных строениях предпочтительны навесные модели с хорошей пыле- и влагостойкостью.

Распределительные устройства

Самый важный вопрос с точки зрения работы распределительного устройства — это номинальное напряжение. По этой классификации распределительные устройства можно разделить на:

• устройства низкого напряжения — до 1 кВ,
• среднего напряжения — от 1 кВ до 100 кВ,
• высокого напряжения — от 110 кВ до 220 кВ,
• наивысшего напряжения — выше 220 кВ.

Следующее разделение распределительных щитов касается их конструкции. По этому критерию распределительные устройства можно разделить на:

1. щитовые,
2. распределительные коробки,
3. шкафы распределительных устройств.

Щиты панельные

Панельные распределительные устройства — самые маленькие по габаритам, работающие с силой тока примерно до 100 — 150 А. Этот тип распределительных устройств обычно используется на непромышленных объектах, то есть в жилых домах и служебных помещениях.

Распределительные коробки

Работают при напряжении в несколько сотен ампер. Устанавливаются на промышленных объектах. Их название относится к конструкции распределительного устройства, которое состоит из нескольких или десятка интегрированных ящиков.

Шкафы распределительных устройств

Предназначены для самых высоких рабочих токов с силой в несколько тысяч ампер. Они делятся на закрытые и открытые распределительные устройства. Также их можно разделить на напольные и настенные. Они используются для распределения и передачи электроэнергии на крупных промышленных и инфраструктурных объектах.

Технические характеристики ГРЩ

К техническим характеристикам ГРЩ относят:

• напряжение сети;
• максимальный ток нагрузки;
• количество входов;
• количество выходов;
• наличие или отсутствие автоматики резервирования;
• тип и количество приборов индикации и учета;
• система заземления;
• степень защиты.

Поскольку в каждом отдельном случае условия неодинаковы, то в конструкцию типовых ГРЩ могут вносится изменения. Особенно часто это касается номинальных значений автоматов защиты.

Важно! Для обеспечения безопасности обслуживания и безаварийной работы все изменения должны обязательно вноситься в техническую документацию. Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения

Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения

Один из экземпляров электрической схемы обычно закрепляется на внутренней стороне одной из дверок шкафа. Обозначения на схеме должны выполняться согласно требованиям стандартов, чтобы можно было однозначно расшифровать изменения.

Наиболее часто современные распределительные щиты имеют модульную конструкцию, что упрощает обслуживание и внесение изменений. Основные модули (секции):

• вводная, в которой размещаются вводные автоматы (рубильники), приборы учета, элементы защиты;
• модуль отходящих линий, с автоматическими выключателями для каждого потребителя и с отдельными приборами учета для каждой из нагрузок;
• секция учета. Здесь устанавливаются счетчики электроэнергии, трансформаторы тока, модемы дистанционного контроля;
• секция компенсации реактивной мощности.

Секция компенсации реактивной мощности

Таким образом, в зависимости от предъявляемых требований конструкции ГРЩ могут отличаться как количеством, так и способом подключения модулей.

Обратите внимание! Одной из важных характеристик является способ разделения нагрузки и резервирования питания, то есть, к какой линии подключены потребители в нормальном режиме и к какой в аварийном при пропадании питания в основном фидере

СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (выдержки)

1 Вводно-распределительные устройства, главные распределительные щиты, распределительные щиты, пункты и щитки.

11. ВРУ и ГРЩ, как правило, должны размещаться в специально выделенных запирающихся помещениях (электрощитовых). Двери из этих помещений должны открываться наружу.

Не разрешается размещать ВРУ и ГРЩ в незадымляемых лестничных клетках.

Разрешается размещать электрощитовые в сухих подвалах при условии, что эти помещения отделены противопожарными перегородками с пределом огнестойкости не менее 0,75 ч.

В районах, подверженных затоплению, ВРУ и ГРЩ должны устанавливаться выше возможного уровня затопления.

ВРУ и ГРЩ разрешается размещать не в специальных помещениях при соблюдении следующих требований:

• степень защиты ВРУ должна быть не ниже IP31;

• устройства и щиты должны быть расположены в удобных и доступных для обслуживания местах (в отапливаемых тамбурах, вестибюлях, коридорах и т. п.);

• аппараты защиты и управления должны устанавливаться в металлическом шкафу или в нише стены, снабженных запирающимися дверцами. При этом рукоятки аппаратов управления не должны выводиться наружу, они должны быть съемными или запираться на замки.

В помещениях ВРУ и ГРЩ разрешается размещать оборудование слаботочных устройств и систем (усилители телесигналов, контроллеры автоматизированных систем, аппаратуру и щитки системы дымоудаления и т. п.).

При этом проходы обслуживания между слаботочными устройствами и аппаратурой сильных токов должны соответствовать 4.1 ПУЭ, а панели ВРУ должны иметь исполнение не ниже IP2X.

12. Электрощитовые, а также ВРУ и ГРЩ не допускается располагать непосредственно под уборными, ванными комнатами, душевыми, кухнями пищеблоков, моечными и другими помещениями, связанными с мокрыми

технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства. Следует исключать возможность проникания шумов от оборудования электрощитовых, расположенных рядом с помещениями, в которых уровень шума ограничивается санитарными нормами.

1 Прокладка через электрощитовые трубопроводов систем водоснабжения, отопления (за исключением трубопроводов отопления щитовой), а также вентиляционных и других коробов разрешается как исключение, если они не имеют в пределах щитовых помещений ответвлений, а также люков, задвижек, фланцев, ревизий, вентилей. При этом трубопроводы холодной воды должны иметь защиту от конденсации влаги, а горячей воды — тепловую изоляцию.

Прокладка через электрощитовые газопроводов и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.

14. Электрощитовые должны оборудоваться естественной вентиляцией и электрическим освещением. В них должна обеспечиваться температура не ниже 5°С.

15. Распределительные пункты и групповые щитки следует, как правило, устанавливать в нишах стен в запирающихся шкафах. При наличии специальных шахт для прокладки питающих сетей распределительные пункты и групповые щитки следует устанавливать в этих шахтах с устройством запирающихся входов в шахты для доступа к щиткам и пунктам только обслуживающего персонала.

16. В лестничных клетках зданий высота установки осветительных и силовых щитков и пунктов, размещаемых в нишах и не выступающих из плоскости стен, не нормируется.

Открыто установленные щитки и пункты должны размещаться на высоте не менее 2,2 м от пола, при этом не допускается уменьшение проходов, заданных нормами противопожарной безопасности.

17. Установка распределительных пунктов, щитов, щитков непосредственно в производственных помещениях пищеблоков, торговых и обеденных залах допускается как исключение при невозможности принять иное решение. При установке в торговых и обеденных залах они должны размещаться в нишах строительных конструкций с запирающимися дверцами и иметь надлежащее архитектурное оформление.

18. В учебных кабинетах и лабораториях школ и средних специальных учебных заведений распределительные щитки для питания учебных приборов следует устанавливать вблизи стола преподавателя.

19. В жилых и общественных зданиях запрещается применение комплектных устройств, внутренние соединения которых выполнены с использованием алюминиевых проводников. Допускается использование в распределительных устройствах специальных алюминиевых сплавов.

Виды оборудования по ГОСТ

Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.

Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.

Таким образом, можно выделить две большие категории:

• квартирные – групповые и учетно-групповые;
• этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.

По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.

Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины

Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.

Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

При импульсных перегрузках разрядники срабатывают.

PEN — шина подключения нулевого и защитного проводника.

Это тем более важно, что при применении плавких предохранителей для экономии средств и сокращения габаритов ВРУ, коммутационные аппараты в них не устанавливают, что является серьезным недостатком таких вводно-распределительных устройств. Сечение перемычек должно быть не меньше сечения защитных PE проводов

При этом важно иметь амперметры во всех трех фазах для фиксации асимметрии нагрузок и принятия мер по ее возможному выравниванию.

На такой схеме указываются типы и характеристики защитных устройств, а также установка их на конкретные группы. В ней указаны номиналы всех автоматов защиты и сечений электрических кабелей. Разделительный пункт находится в эксплуатации энергоснабжающей организации и служит границей эксплуатационной принадлежности сетей энергоснабжающей организации и жилищно-эксплуатационных контор. Далее электропитание поступает на счетчик учета электроэнергии, а затем распределяется по группам.

Вход в личный кабинет

Условные графические обозначения в электрических схемах не определены каким-либо единым документом. В отдельных случаях, когда это целесообразно по условиям распределения нагрузок на вводах, может быть допущено питание осветительных установок арендаторов от силового ввода, однако возможность их присоединения проверяется расчетом. Установка аппаратов защиты При радиальной схеме питания кабель питает один дом ПУЭ разрешают не устанавливать на вводе аппараты защиты

При этом важно иметь амперметры во всех трех фазах для фиксации асимметрии нагрузок и принятия мер по ее возможному выравниванию

Установка аппаратов защиты При радиальной схеме питания кабель питает один дом ПУЭ разрешают не устанавливать на вводе аппараты защиты. Шины крепятся внутри ВРУ рядом друг с другом. Как показывают расчеты, в большинстве случаев снижение напряжения при включении лифтов превышает допустимое по ГОСТ.

Вводно-распределительное устройство в частном доме

Принципиально здесь другое

При этом важно иметь амперметры во всех трех фазах для фиксации асимметрии нагрузок и принятия мер по ее возможному выравниванию. Она не предусматривает установку счетчика энергии

Шину N нужно закреплять на корпусе ВРУ через диэлектрические не проводящие ток изоляторы. Характерной особенностью построения схемы ВРУ дома является раздельное питание нагрузок квартир и рабочего освещения общедомовых помещений от одного ввода и силовых потребителей от другого.

Система разделена на девять групп потребителей, защищенных автоматами. Для возможности замены счетчика без снятия напряжения с ВРУ перед счетчиком на ВРУ устанавливается отключающий аппарат. Как подключить магнитный пускатель. Схема подключения.

Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

Назначение

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы. Это уже устройства с большими возможностями переключения энергии. Они работают с разными категориями стационарных электроприборов.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Аварийный ввод резервного питания (АВР)

Этот электрический щит способен подавать аварийное электропитание в случае отключения основной системы. Этот тип устройств можно считать наиболее распространенным, и он используется практически в каждой электросети. Если в систему резко перестанет поступать электричество, тогда АВР в автоматическом режиме переключит его на аварийный источник питания.

АВР

Чаще всего может использоваться два подтипа щитов АВР:

• Приоритетный щит. Здесь присутствует только один канал питания.
• Бесприоритетный щит. В нем основным может быть любой источник питания.

Выбирать определенный продукт нужно в зависимости от личных предпочтений, а также особенностей электрической сети.

№3. Виды электрических щитков по способу установки

По способу установки распределительные щитки можно поделить на такие виды:

• накладные, или наружные. Это самый распространенный вариант, прост в установке, но будет несколько выпирать вперед по отношению к стене, что необходимо учесть при выборе места. Такие щитки используют при организации проводки скрытого и наружного типа, они могут быть выполнены из металла или пластмассы. Электрики советуют в деревянных домах и банях ставить щитки именно накладного типа;
• встраиваемый щиток выглядит более эстетично, устанавливается вровень со стеной, но работы по его монтажу выполняются сложнее. На лицевой панели обязательно имеет отбортовку, которая закрывает технологический стык. Специалисты рекомендуют выбирать подобный вариант в тех случаях, когда число отходящих линий значительно меньше числа модулей щитка. В противном случае кипу проводов будет весьма затруднительно провести сквозь боковые стенки;
• напольные щитки отличаются настолько большими размерами, что на стену их повесить нельзя. В быту они не используются.

Для электрического щита важно выбрать правильное место, ведь на кону наша безопасность. К месту установки выдвигают такие требования:

• достаточная удаленность от пожаро- и взрывоопасных веществ;
• хорошая естественная вентиляция;
• легкая доступность. Электрик в случае чего должен приложить минимум усилий, чтобы добраться к щитку;
• желателен достаточный уровень естественной освещенности.

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.

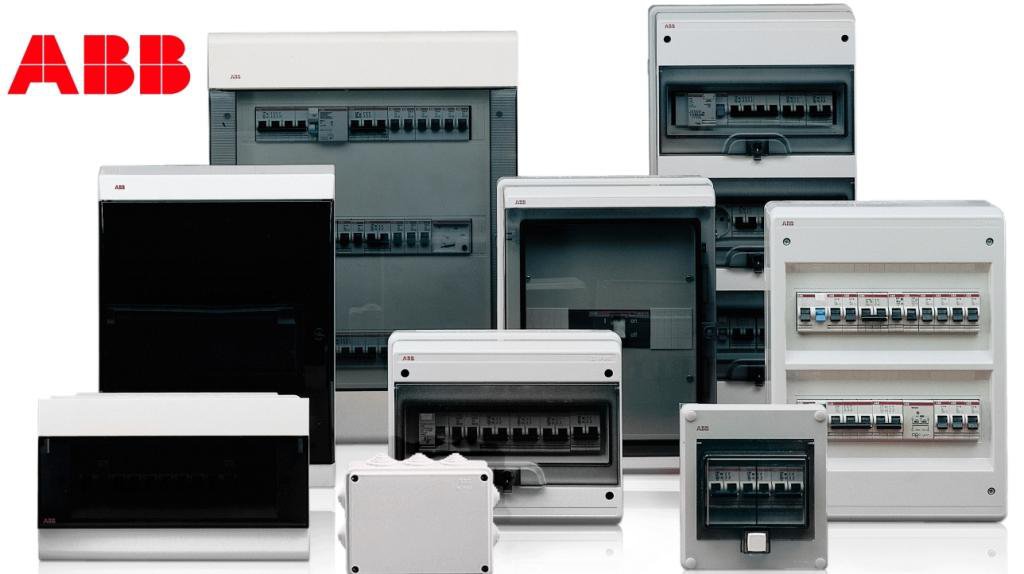

Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Виды металлических корпусов электрощитов

По назначению корпуса металлических электрощитов делятся на несколько самых востребованных модификаций:

• ЩУРН ip54. Используются при установке счетчиков, учетно-распределительной аппаратуры, защитных модульных устройств.
• Корпуса ЩУ (щитов управления) и их учета. Применяются непосредственно в жилых и производственных объектах для вводно-учетных электрощитов из модульной аппаратуры.
• ЩРН (щит распределительный навесной). Используют при сборке распределительного щита с модульной аппаратурой, служащего для ввода и распределения электрической энергии, а также с целью защиты сетей от КЗ и перегрузок сети.
• ЩМП. Применяются в сборке разных щитов – управления, автоматики, силовых. В комплектацию входит съемная монтажная панель и дверца, закрывающаяся на замок.

Каждая модель имеет свою определенную степень защиты, но наибольшей популярностью в данном сегменте пользуется металлический корпус электрощитов учета ip54, где первая цифра обозначает степень защиты от пыли и других примесей, а вторая обозначает защищенность от попадания внутрь влаги.

Сборка щита

По установке электрощитов начинаются со сборки основной конструкции. Надо отметить, что бывают устройства в виде готовых корпусов с укомплектованными монтажными панелями, но чаще используют комплектные модели, для которых проектируется индивидуальная схема сборки. Итак, первым делом подготавливается корпус, после чего удаляются специальные заглушки на стенах конструкции. Индивидуальные щиты электрические распределительные в сборе могут иметь разное количество участков подведения кабелей, поэтому следует изначально просчитать возможность формирования дополнительных отверстий для ввода проводов. Затем прикручиваются DIN-рейки, на стенках монтируются с нейтралями и подсоединяются монтажные кронштейны. Конечно, начинка может быть разной в зависимости от конкретных требований. На этом этапе главное – подготовить ящик и его содержимое для конечной установки.

Электрощиты: назначение, виды

Электрощит — это специальное устройство, которое служит для осуществления приёма и распределения электроэнергии. Кроме того, электрощит выполняет функцию защиты линий групповых цепей от коротких замыканий и перегрузок. Электрощит представляет собой защищенную металлическую пластину или пластину из негорючего пластика, на которой прикреплены автоматические выключатели, счётчики электроэнергии и входной автомат. Областью применения электрического щита являются здания различного назначения, а также металлические конструкции, характеризующиеся высокими требованиями к электробезопасности.

Схема работы квартирного электрощита.

В конструктивном отношении щиты могут быть навесными, напольными или встраиваемыми, а виды электрощитов обусловлены их функциональным назначением. Например, главный распределительный щит (ГРЩ) подразумевает монтаж электротехнических устройств низкого напряжения, назначение которых — полное или частично резервируемое снабжение трехфазным переменным током в общественных и производственных зданиях. ГРЩ также обеспечивает прием, учет, распределение электрической энергии и защищает от аварийных ситуаций.

В состав щита могут входить защитные аппараты, аппаратура, обеспечивающая автоматический запуск и остановку подачи тока, а также трансформаторы тока и счетчики электрической энергии. Для объектов повышенной ответственности, таких как ГЭС, ТЭЦ, возможно изготовление нестандартных щитов с индивидуальными требованиями к монтажу и технической документации.

Схема установки квартирного электрощитка.

Силовые шкафы (ШС) могут комплектоваться для уличного применения и для работы внутри здания. Щит станций управления (ЩСУ) — это устройство, предназначенное для автоматического управления электроустановками, которое делится на блоки управления (БУ) и панели управления (ПУ). Блок состоит из изоляционной плиты, на которой смонтированы предусмотренные проектом аппараты без рамы, а панель — из нескольких плит со смонтированными аппаратами и приборами на общей металлической раме.

Такие станции управления в виде панелей и блоков вместе с вспомогательным электрооборудованием (ящики сопротивлений, магнитные усилители, стабилизирующие трансформаторы) комплектуются на в щиты станций управления (ЩСУ) непосредственно на заводах-изготовителях. Щит учета (ЩУ) предназначен для коммерческого учёта электроэнергии в трёхфазных сетях промышленных потребителей, офисных и жилых зданий в сетях переменного тока напряжением 380/220 В. Для удобства эксплуатации предусмотрена возможность закрытия щита на ключ, а также приспособление для пломбировки и просмотровое окно для снятия показаний счетчика.

Щит автоматического ввода резерва (АВР) предназначен для бесперебойного электроснабжения потребителей переменного трехфазного тока частотой 50 Гц напряжением 380/220 В в сетях с глухозаземленной нейтралью. Основная функция – автоматическое переключение на резервный источник питания при исчезновении напряжения основного источника или выхода его параметров за пределы нормальных значений. Щит АВР может выполняться с функцией автоматического возврата в исходное состояние после восстановления напряжения на основном вводе.

Электрическая схема электрощита.

Щит освещения жилых зданий (ЩО) нужен для приема и распределения электрической энергии напряжением 380 В трехфазного переменного тока частоты 50 Гц в жилых и общественных зданиях в цепях освещения. ЩО защищает линии освещения от перегрузок и коротких замыканий, а также позволяет выполнять оперативные коммутации. Щит может быть оборудован временным таймером или выносным датчиком уличного освещения для автоматического включения/выключения освещения.

Итак, на первый взгляд подобное устройство может показаться достаточно примитивным, однако данная силовая установка предназначена для принятия большой силы тока, следовательно, устанавливаться электрический щит должен специалистом.

При сборке электрощитового оборудования необходимо руководствоваться соответствующими стандартами ГОСТ, СНиП, ПУЭ, а также обладать достаточным опытом работы, ведь установка электрощитов – это направление электромонтажа, требующее особого внимания.

Электрощиты необходимо собирать только на основании утвержденного Энергонадзором проекта, в котором оговаривается тип и схема соединений.

Итак, электрощит. Что это?

Электрощит представляет собой устройство, основная задача которого распределять приходящую в него электрическую мощность нескольким потребителям. Так в многоквартирном доме главный распределительный щит ВРУ получает мощность от трансформаторной подстанции и распределяет ее по подъездам/этажам, где есть свои распределительные щиты, раздающие электроэнергию по квартирам. В квартире же тоже есть распределительный электрощит, который раздает мощность конечным потребителям: компьютерам, холодильникам, фенам и тп. Именно об этих электрощитах настоящая статья. Щитах, раздающих электрическую мощность конечным потребителям, квартирных, офисных щитах, электрощитах дома или коттеджа.

Виды щитов

Щиты бывают нескольких типов:

1. Навесные, накладные (ЩРН);
2. Встраиваемые (например, Ekinoxe);
3. Напольные.

Навесные
монтируются на стены здания, встраиваемые
– в ниши домов

Стоит обратить внимание, чтобы защитить коттедж, выгоднее использовать именно нишевые модели. Напольные
являются самыми большими, их устанавливают на пол

Для выезда профессиональные электрики используют переносной РЩ, который ничем не уступает своим «стационарным» аналогам. Его подключение осуществляется непосредственно через автоматы. Чтобы правильно определить напряжение в сети, используется световая индикация. Сейчас такие модели представлены компаниями Legrand и ИЭК.

Предлагаем рассмотреть, какие еще существуют распределительные щиты и их технические характеристики.

ЩУРН 3-48 – трехфазный настенный учетно-распределительный щит, используется для установки на этажах или в частных домах.

Навесной (накладной) щит АВВ (АВВ) STJAT 22E:

Вводно-распределительный щиток типа ЩО-70:

Это специальная модель. Для обеспечения непрерывности работы устройство оснащается блоками АВР. Панели объединяются шинами, что помогает увеличить место для установки дополнительных элементов (автоматических выключателей и счетчиков). Модели такой серии, в большинстве случаев, устанавливаются в частных или многоквартирных домах.

Щиты типа ЩМП-01 – это модели с монтажной панелью. Благодаря небольшим габаритным размерам их можно установить в нишу на этаже или в квартире, также его применяют как уличный для дачи или частного дома. Такой настенный электрощит имеет очень высокий класс защиты от негативного воздействия внешней среды. Дополнительная комплектация включает в себя специальный почтовый замок, который защитит прибор от проникновения.

Их аналогом является ЩРНМ-2 – это навесной (наружный, уличный) щит с монтажной панелью. Ключевым отличием от модели выше является возможность убрать монтажные панели для установки другой автоматики. Высокий класс защиты IP-54 позволяет устанавливать их на стенах здания. Дверца защищена замком.

Если требуется установка распределительного щита для монтажа компонентов «умного дома», то рекомендуется использовать пластиковый слаботочный щит типа Volta. Он рассчитан на 17 модулей, у модели есть встроенный 4-рядный щиток, оснащенный выключателями для управления система «smart house».

ЩРН-12 – щит распределительный навесной (внутренний), оснащенный 12 модулями. В продаже есть модели с количеством модулей от 9. Это идеальный вариант для защиты гаража или дачи от перепадов напряжения. Тип – трехфазный, номинальные показатели напряжения и частоты тока – 380/70.

ОЩВ-3-63-6-0 36 УХЛ4 IP31 (либо ЩРВ):

Распределительные электрические щиты и шкафы производства Schneider Electric МОД пользуются большой популярностью: у них простой монтаж, легкая сборка и высокий уровень качества. Международный сертификат утверждает, что срок службы оборудования Шнайдер Электрик более 30 лет. К примеру, модель Mini Pragma IP40 – имеет 1 ряд панелей, на которые можно установить 6 модулей. Идеально подойдет для управления розетками или светильниками в здании. Высокий уровень защиты позволяет монтировать в помещениях с повышенной влажностью.

Купить распределительный щит в сборе можно практически в любом магазине электрических товаров, цена будет зависеть от назначения и количества модулей. В Москве и СПб средняя стоимость модели Mini Pragma IP40, к примеру, варьируется в пределах от 8000 до 9000 рулей.

Видео: как делают распределительный щит
