Обозначение зарубежных радиоэлементов

Пассивные электронные компоненты

Пассивные радиоэлементы – детали, параметры которых изменяются линейно. Они используются для перераспределения электроэнергии.

Резистор

Резистор – наиболее распространенный пассивный элемент, использующийся в электронике. Он нужен для деления напряжения, ограничения или измерения тока. В зависимости от конструкционных особенностей, резисторы делят на следующие группы:

Постоянные. У таких радиоэлементов два вывода с постоянным сопротивлением.
Переменные. Принцип действия деталей основан на движении скользящих контактов.
Нелинейные. Резисторы нелинейного типа изменяют сопротивление под воздействием напряжения, света или температуры.

Выбирая новый резистор, необходимо обращать внимание на его основные параметры:

номинальное сопротивление;
максимальное значение рассеиваемой мощности;
класс точности.

Конденсатор

Конденсаторы – незаменимые пассивные радиокомпоненты, использующиеся в фильтрах питания и стабилизаторах. Основным предназначением конденсаторов можно считать передачу напряжения от лампового анода к управляющей сетке.

Конденсаторы отличаются друг от друга по материалу изготовления:

Керамические. Используются для фильтрации высокочастотных помех, не чувствительны к полярности.
Пленочные. Отличаются от других разновидностей конденсаторов высоким напряжением и малой утечкой тока.
Электролитические. Применяются для фильтрации сетевых пульсаций. Изготавливаются из оксида металла.

При выборе конденсатора обращают внимание на его основные технические характеристики:

номинальное напряжение;
допуск отклонения;
коэффициент температуры.

Дроссель

Дроссели – электротехнические деталис малым сопротивлением. Используются такие радиоэлементы в цепях переменного, импульсивного и постоянного тока. Чаще всего дроссели устанавливаются в:

Люминесцентные светильники для ограничения поступления тока через колбу.
Импульсивные блоки питания для блокировки резких скачков напряжения, поступающего от трансформатора.
Электрические сети для предотвращения короткого замыкания и регулировки величины поступающего тока.

Трансформатор

Это электромагнитный компонент, который передает энергию при помощи магнитного поля. Состоит трансформатор из нескольких обмоток, расположенных на сердечнике. Количество обмоток напрямую зависит от числа фаз. Основная особенность трансформаторов заключается в том, что их первичная и вторичная цепи электрически не связаны между собой.

В электронике чаще всего используют следующие виды трансформаторов:

Понижающий. Используется для понижения поступающего напряжения.
Повышающий. С его помощью удается повысить напряжение в несколько раз.
Разделительный. Применяется в целях электробезопасности. Он равномерно распределяет напряжение на первичную и вторичную обмотку.

Литература по электронике

Наука, которая изучает транзисторы и другие приборы, называется электроника. Целый ее раздел посвящён полупроводниковым приборам. Если вам интересно получить больше информации о работе транзисторов, можно почитать следующие книги по этой тематике:

Цифровая схемотехника и архитектура компьютера — Дэвид М.
Операционные системы. Разработка и реализация — Эндрю Т.
Силовая электроника для любителей и профессионалов — Б. Ю. Семенов .

В этих книгах описываются различные средства программируемой электроники. Конечно же, в основе всех программируемых схем, лежат транзисторы. Благодаря этим книгам вы не только получите новые знания о транзисторах, но и навыки, которые, возможно, принесут вам доход.

Теперь вы знаете, как работают транзисторы, и где они применяются в жизни. Если вам интересна эта тема, продолжайте её изучать, ведь прогресс не стоит на месте, и все технические устройства постоянно совершенствуются

В этом деле очень важно идти в ногу со временем. Успехов вам!

Источники

https://habr.com/ru/post/133136/
https://principraboty.ru/princip-raboty-tranzistora/
https://odinelectric.ru/knowledgebase/kak-rabotaet-tranzistor-i-gde-ispolzuetsya
https://rusenergetics.ru/oborudovanie/skhema-tranzistora
https://RadioStorage.net/1670-tranzistory-osnovnye-parametry-i-harakteristiki-markirovka-tranzistorov.html
https://tokar.guru/hochu-vse-znat/tranzistor-vidy-primenenie-i-principy-raboty.html
https://www.RusElectronic.com/chitaem-elektricheskie-skhemy-s-tranzistorami/

Функции транзисторов

Транзисторы выполняют следующие функции:

Позволяют усиливать электрические сигналы. Транзисторы усиливают любые электрические сигналы, как высокие так и низкие частоты.
Могут работать как ключ, включать и выключать поступление электрического тока. Благодаря этому простому включению и выключению работают все современные процессоры. Транзисторы – это основа всей современной цифровой техники.
Генерируют электрические сигналы за счет положительной обратной связи. На их основе можно сделать генераторы звука и сигналов.
Могут согласовывать сопротивления электрических цепях за счет различных схем включения и работают как ограничители тока. В блоках питания транзисторы могут ограничивать ток короткого замыкания, а также работать как предохранитель.

Чем транзисторы уступают лампам

Несмотря на неоспоримые преимущества транзисторов перед лампами, ламповые триоды по прежнему имеют ряд преимуществ., среди которых:

Устойчивость к высоким электромагнитным наводкам и помехам. Это не значит, что полупроводниковая техника может выйти из строя от любых помех. Но если случится сильнейшая магнитная буря от Солнца (или мощный ЭМИ удар от ядерных бомб), то все p-n переходы в полупроводниковой технике могут выйти из строя из-за высоких токов наводки. Вакуумная техниках намного устойчивее к таким помехам.
Ламповая техника намного лучше и стабильнее работает на высоких частотах. И это уже особенности конструкции. Так как в транзисторах есть p-n переходы, то у них тоже есть своя емкость. А паразитная емкость на высоких частотах негативно влияет на усиление сигнала. Появляются нелинейные искажения. А в вакуумной технике есть такие лампы, у которых по несколько экранирующих сеток, которые позволяют снизить эффект паразитных емкостей. Пример радиолампы — это клистрон.

Нельзя прямо сказать, что транзисторы полностью искоренили лампы. У каждой детали есть свои преимущества и недостатки в разных областях. Конечно, в цифровой технике транзисторам нет ровни среди ламп. Однако на сверхвысоких частотах транзисторы по-прежнему уступают лампам.

Post Views: 389

Обозначение радиодеталей на электросхемах

Обозначение на схемах радиоэлементов выглядит в виде графических фигур. Так, например, резистор изображают вытянутым прямоугольником с рядом расположенной буквой «R» и порядковым номером. «R15» означает, что резистор по схеме является 15-м по счёту. Тут же прописывают величину рассеваемой мощности сопротивления.

Особое внимание нужно уделить обозначению на микросхемах. К примеру, можно рассмотреть микросхему КР155ЛАЗ

Первая буква «К» означает широкую область применения. Если будет стоять «Э», то это экспортное исполнение. Вторая литера «Р» определяет материал и тип корпуса. В данном случае это пластмасса. Единица – это тип детали, в примере это полупроводниковая микросхема. 55 – порядковый номер серии. Последующие буквы выражают логику И-НЕ.

С чего начать чтение схем

Начинать надо с чтения принципиальных схем. Для более эффективного обучения нужно изучение теории совмещать с практикой. Необходимо понимать все обозначения на плате. Для этого существует масса информации в интернете. Будет неплохо иметь под рукой справочный материал в книжном формате. Параллельно с усвоением теории нужно научиться паять простые схемы.

Как соединяются радиоэлементы в схеме

Для соединения радиокомпонентов используют платы. Чтобы сделать контактные дорожки, применяют специальный раствор для травления медной фольги на диэлектрическом слое печатной платы. Лишняя фольга удаляется, остаются только нужные дорожки. К их краям припаивают выводы деталей.

Дополнительная информация.
Литиевые аккумуляторы, нагреваясь от паяльника, могут вздуться и разрушиться. Чтобы этого не происходило, применяют точечную сварку.

Буквенное обозначение радиоэлементов в схеме

Чтобы расшифровать буквенные обозначения деталей в схеме, нужно воспользоваться специальными таблицами, утверждённые ГОСТом. Первая буква означает устройство, вторая и третья литера уточняют конкретный вид радиокомпонента. Например, F означает разрядник или предохранитель. Полностью буквы FV дают знать, что это предохранитель.

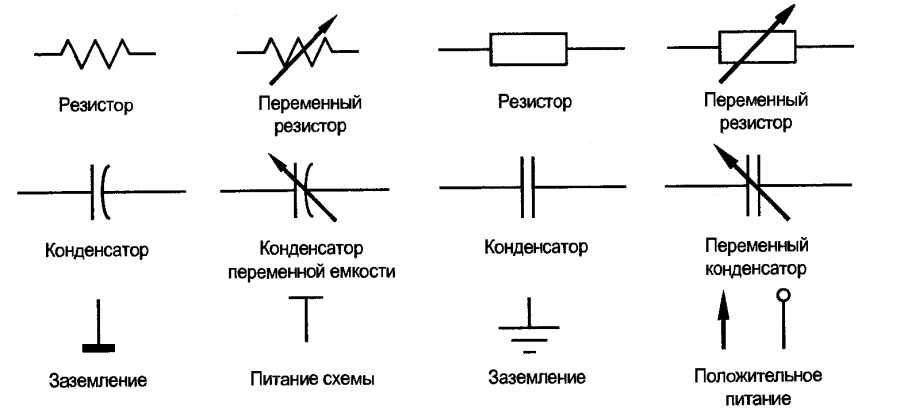

Графическое обозначение радиоэлементов в схеме

Графика схем включает в себя условное двухмерное обозначение радиоэлементов, принятых во всём мире. Например, резистор – прямоугольник, транзистор – круг, в котором линиями показано направление тока, дроссель – растянутая пружинка и т.д.

Начинающий радиолюбитель должен иметь под рукой таблицу изображений радиодеталей. Ниже приведены примеры таблиц графических обозначений радиодеталей.

Для начинающих радиолюбителей важно запастись справочной литературой, где можно найти информацию о предназначении определённого радиокомпонента и его характеристиках. Как изготовить самостоятельно печатные платы и как правильно паять схемы, можно научиться по видео урокам в сети

Типы электронных схем

В радиоэлектронике различают несколько видов схем: принципиальные, монтажные, блок-схемы, карты напряжений и сопротивлений.

Принципиальные схемы

Такая электросхема дает полное представление обо всех функциональных узлах цепи, типах связей между ними, принципе работы электрооборудования. Принципиальные схемы обычно используются в распределительных сетях. Их разделяют на два типа:

Однолинейный. На таком чертеже изображают только силовые цепи.
Полный. Если электроустановка несложная, то все ее элементы могут быть отображены на одном листе. Для описания аппаратуры, имеющей в составе насколько цепей (силовых, измерительных, управления) изготавливают чертежи для каждого узла и располагают их на разных листах.

Блок-схемы

Блоком в радиоэлектронике называют независимую часть электронного устройства. Блок – понятие общее, в его состав может входить как небольшое, так и значительное количество деталей. Блок-схема (или структурная схема) дает только общее понятие об устройстве электронного прибора. На ней не отображаются: точный состав блоков, количество диапазонов их функционирования, схемы, по которым они собраны. На блок-схеме блоки обозначаются квадратами или кружками, а связи между ними – одной или двумя линиями. Направления прохождения сигнала обозначаются стрелками. Названия блоков в полном или сокращенном виде могут наноситься непосредственно на схему. Второй вариант – нумерация блоков и расшифровка этих номеров в таблице, размещенной на полях чертежа. На графических изображениях блоков могут отображаться основные детали или наноситься графики их работы.

Монтажные

Монтажные схемы удобны для самостоятельного составления электроцепи. На них указывают места расположения каждого элемента цепи, способы связи, прокладку соединительных проводов. Обозначение радиоэлементов на таких схемах обычно приближается к их натуральному виду.

Карты напряжений и сопротивлений

Картой (диаграммой) напряжений называют чертеж, на котором рядом с отдельными деталями и их выводами указывают величины напряжений, характерных для нормальной работы прибора. Напряжения ставят в разрывах стрелок, показывающих, в каких местах необходимо производить измерения. На карте сопротивлений указывают значения сопротивления, характерные для исправного прибора и цепей.

Зачем нужен транзистор?

У меня часто возникает вопрос: зачем нам транзистор? Почему бы не подключить светодиод и резистор напрямую к батарее?

Преимущество транзистора заключается в том, что вы можете использовать небольшой ток или напряжение для управления гораздо большим током и напряжением.

Это очень полезно, если вы хотите управлять такими вещами, как двигатели, мощные светодиоды, динамики, реле и многое другое при помощи микроконтроллера / Raspberry Pi / Arduino. Выход микроконтроллера может обеспечить всего несколько миллиампер при напряжении 5 В. Поэтому, если вы хотите управлять, например уличным освещением 230 В, вы не можете сделать это напрямую микроконтроллером

Вместо этого вы можете использовать реле. Но даже реле обычно требует большего тока, чем может обеспечить выход микроконтроллера. Поэтому вам понадобится транзистор для управления реле:

Радиодетали и все о них

Почему лучше обратится в скупку драгметаллов

Поговорим о самостоятельной добыче драгоценных металлов из электронных элементов аналоговой техники, рассмотрим плюсы и минусы, а также расскажем чем выгодна продажа в пункты скупки.

Важные задачи скупки радиодеталей

Ежегодно на свалки вывозят более 40 млн. тонн электроприборов. В них содержится значительное количество электронного лома, который подлежит переработке и представляет пользу для современной промышленности. Отправка электротехники на переработку – важная задача, имеющая серьезное значение.

Спектральный анализ металлов

В старых и современных радиодеталях находится много цветных и драгоценных металлов. Стоимость таких компонентов обусловлена содержанием определенных элементов. Востребованность такой услуги, как скупка радиодеталей актуальна по одной причине — ценные металлы можно добыть для последующего использования в промышленности.

Виды конденсаторов, которые принимают пункты скупки

Современные люди уже давно не выбрасывают старые радиодетали. А зачем это делать, если их можно сдать в скупку радиодеталей и заработать на этом приличные деньги? Сейчас принимаются различные радиодетали — от плат до конденсаторов. В этой статье речь пойдет о конденсаторах, которые представляют высокую ценность, так как содержат в своем составе ценные металлы – серебро, олово, платину, палладий, золото и многие другие.

Преимущества и особенности танталовых конденсаторов

При производстве современной электротехники и радиоэлектроники широко используют танталовые конденсаторы. Наша компания специализируется на скупке конденсаторов из тантала. Так что если вы имеете их в своем распоряжении, обращайтесь к нам.

И снова о конденсаторах КМ!

Керамические конденсаторы КМ пользуются большим спросом, но при этом они отличаются и достаточно высокой стоимостью. Компании, специализирующиеся на скупке конденсаторов, готовы платить за них приличные деньги.

Этапы скупки радиодеталей

В СССР и более поздний период для изготовления радиодеталей и других компонентов электронной техники использовали редкие, а также драгоценные металлы. Они обладали проводимостью и другими характеристиками, обеспечивающими требуемые рабочие параметры аппаратуры. По этой причине скупка радиодеталей – распространенный и выгодный для всех его участников бизнес.

Скупка радиодеталей на постсоветском пространстве

Такое явление, как скупка радиодеталей, присуще всем государствам когда-то входившим в СССР. В чем причина такой популярности этого бизнеса и почему именно в вышеуказанных странах он процветает уже десятки лет?

Скупка радиодеталей в Москве

Скупка радиодеталей в Москве получила широкое распространение по ряду причин. Предприятия или физические лица, оборудование которых устарело или пришло в негодность, не только решают проблему утилизации ненужной техники, но при этом и получают возможность заработать деньги.

Офисное золото

Советская техника содержала большое количество драгметаллов и поэтому высоко ценилась у скупщиков, но в прямом смысле «золотой век» громоздких советских телевизоров, радиоприемников и магнитофонов давно прошел.

Примеры построения обозначений контактов коммутационных устройств

С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Условное графическое обозначение элемента аналоговой техники: 1 обозначение функции элемента; 2 линии выводов; 3 указатели; 4 метки; 5 основное поле; 6 дополнительные поля Обозначения основных меток выводов Метка вывода Начальное значение интегрирования Установка начального значения Установка в состояние 0 Установка в исходное состояние сброс Поддержание текущего значения сигнала Строб, такт Пуск Балансировка коррекция 0 Коррекция частотная Питание: от источника напряжения общее обозначение от источника напряжением 15 B Общий вывод общее обозначение : для аналоговой части элемента для цифровой части элемента Обозначение I S R SR H C ST NC FC Таблица 13 U 15 B V V или V V 35 Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Пример функциональной схемы телевизионного приемника Принципиальная. С целью повышения компактности схемы допускается размеры графических обозначений пропорционально уменьшать.! В приложении приведены примеры электрических схем. Переключатель двухполюсный трехпозиционный с самовозвратом в нейтральной положение 5. Но начнем немного издалека В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т. Функциональные части на схеме изображают в виде прямоугольников или условных графических обозначений. Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Пример функциональной схемы телевизионного приемника Принципиальная.

На схеме должны быть изображены изделие, его входные и выходные элементы разъемы, зажимы и т. Выключатель концевой с двумя отдельными цепями 9. Графические обозначения следует выполнять линиями той же толщины, что и линии связи. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему.

Понятие схемы и ее составных частей Разновидности схем и их особенности Условные обозначения в электрических схемах Буквенно-цифровые позиционные обозначения Графические обозначения Коммутационные и контактные элементы Резисторы и конденсаторы Полупроводниковые элементы Элементы аналоговой техники Элементы цифровой техники Электрические машины Прочие элементы Общие правила выполнения схем Основные положения Линии Текстовая информация Оформление схем Заключение.. УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Поскольку функциональные схемы при эксплуатации изделия применяют совместно с принципиальными, необходимо чтобы буквенно-цифровые обозначения элементов и устройств на этих схемах были одинаковыми. Переключение SWT или Условные графические обозначения силового оборудования станций и подстанций

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Электрическая схема — это текст, описывающий определенными символами содержание и работу электротехнического устройства или комплекса устройств, что позволяет в краткой форме выразить этот текст.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний.

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах.

Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. п.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта. Дополнительные знаки позволяют найти на схеме контакты кнопок управления, реле времени, путевых выключателей и т.д.

Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях.

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Условные графические обозначения и размеры некоторых элементов принципиальных схем:

На один меньше

Простые полупроводники американских производителей маркируются по системе JEDEC (Joint Electron Devices Engineering Council) и имеют префикс, состоящий из цифры, за которой следует буква N . Цифра на единицу меньше количества выводов, которое имеет устройство, что на практике означает 1 — для диодов и стабилитронов (т.е. два вывода), «2» для обычных транзисторов и «3» или более для специальных устройств, таких как двухзатворные МОП-транзисторы и прочее.

Таким образом, 1N4148 является устройством, которое имеет два вывода, что обычно означает диод. Это на самом деле небольшой диод, но эта информация не отображается в маркировке типа JEDEC, которая получается менее информативна, чем европейская Pro Electron.

Сейчас не часто встречается маркировка японской системы JIS (Японские промышленные стандарты), но первая цифра в ней снова является числом, которое на один меньше, чем количество выводов у элемента. Затем следуют две буквы, которые идентифицируют общий тип устройства:

Маркировка	Тип устройства
SA	Высокочастотный PNP транзистор
SB	Высокочастотный NPN транзистор
SC	PNP транзистор для аудио
SD	NPN транзистор для аудио
SE	Диод
SJ	P-канальный полевой транзистор (в том числе и MOSFET)
SK	N-полевой транзистор (в том числе и MOSFET)
SR	Фильтр

Как нетрудно заметить, для обычных типов транзисторов первые две цифры всегда получаются «2S» и, возможно, они немного бесполезны, поэтому эти две цифры часто опускаются при маркировке элементов.

Резисторы

К резисторам относятся радиодетали, обладающие строго определенным сопротивление протекающему через них электрическому току. Данная функция предназначена для понижения тока в цепи. Например, чтобы лампа светила менее ярко, питание на нее подается через резистор. Чем выше сопротивление резистора, тем меньше будет свечение лампы. У постоянных резисторов сопротивление остается неизменным, а переменные резисторы могут изменять свое сопротивление от нулевого значения до максимально возможной величины.

Каждый постоянный резистор обладает двумя основными параметрами — мощностью и сопротивлением. Значение мощности указывается на схеме не буквенными или цифровыми символами, а с помощью специальных линий. Сама мощность определяется по формуле: P = U x I, то есть равна произведению напряжения и силы тока

Данный параметр имеет важное значение, поскольку тот или иной резистор может выдержать лишь определенное значение мощности. Если это значение будет превышено, элемент просто сгорит, так как во время прохождения тока по сопротивлению происходит выделение тепла

Поэтому на рисунке каждые линии, нанесенные на резистор, соответствуют определенной мощности.

Существуют и другие способы обозначения резисторов на схемах:

На принципиальных схемах обозначается порядковый номер в соответствии с расположением (R1) и значение сопротивления, равное 12К. Буква «К» является кратной приставкой и обозначает 1000. То есть, 12К соответствует 12000 Ом или 12 килоом. Если в маркировке присутствует буква «М», это указывает на 12000000 Ом или 12 мегаом.
В маркировке с помощью букв и цифр, буквенные символы Е, К и М соответствуют определенным кратным приставкам. Так буква Е = 1, К = 1000, М = 1000000. Расшифровка обозначений будет выглядеть следующим образом: 15Е — 15 Ом; К15 — 0,15 Ом — 150 Ом; 1К5 — 1,5 кОм; 15К — 15 кОм; М15 — 0,15М — 150 кОм; 1М2 — 1,5 мОм; 15М — 15мОм.
В данном случае используются только цифровые обозначения. Каждое включает в себя три цифры. Первые две из них соответствуют значению, а третья — множителю. Таким образом, к множителям относятся: 0, 1, 2, 3 и 4. Они означают количество нулей, добавляемых к основному значению. Например, 150 — 15 Ом; 151 — 150 Ом; 152 — 1500 Ом; 153 — 15000 Ом; 154 — 120000 Ом.

Начать с начала

Первая часть маркировки (префикс) выполняет две функции, и для европейских производителей эта часть маркировки даёт некоторую базовую информацию о типе устройства. Она чем-то похожа и берёт истоки у маркировки вакуумных ламп, но применительно к твёрдотельным устройствам первая буква указывает на тип используемого полупроводникового материала или тип интегральной схемы:

Первый символ	Тип элемента
A	Германий
B	Кремний
C	Арсенид галия
F	Интегральная логическая схема
R	Фотоэлемент
S	Цифровая интегральная схема
T	Линейная интегральная схема

Вторая буква указывает тип устройства, так как в таблице 2.

Второй символ	Тип прибора
A	Сигнальный диод
B	Варикап
C	Маломощный транзистор для аудио
D	Мощный транзистор для аудио
E	Туннельный диод
F	Маломощный высокочастотный транзистор
L	Мощный высокочастотный транзистор
P	Фототранзистор
S	Транзистор для ключевых схем
T	Тиристор
Y	Фильтр
Z	Стабилитрон

Заметим, что элементы для промышленных применений имеют в маркировке три буквы.

Для примера, BC550 представляет собой небольшой кремниевый транзистор для аудио или других низкочастотных приложений, в то время как BF181 представляет собой маломощный кремниевый транзистор для использования на радиочастотах.
