2.1. Общие правила построения УГО
Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.
Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.
Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.
Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.
1 Область применения
Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

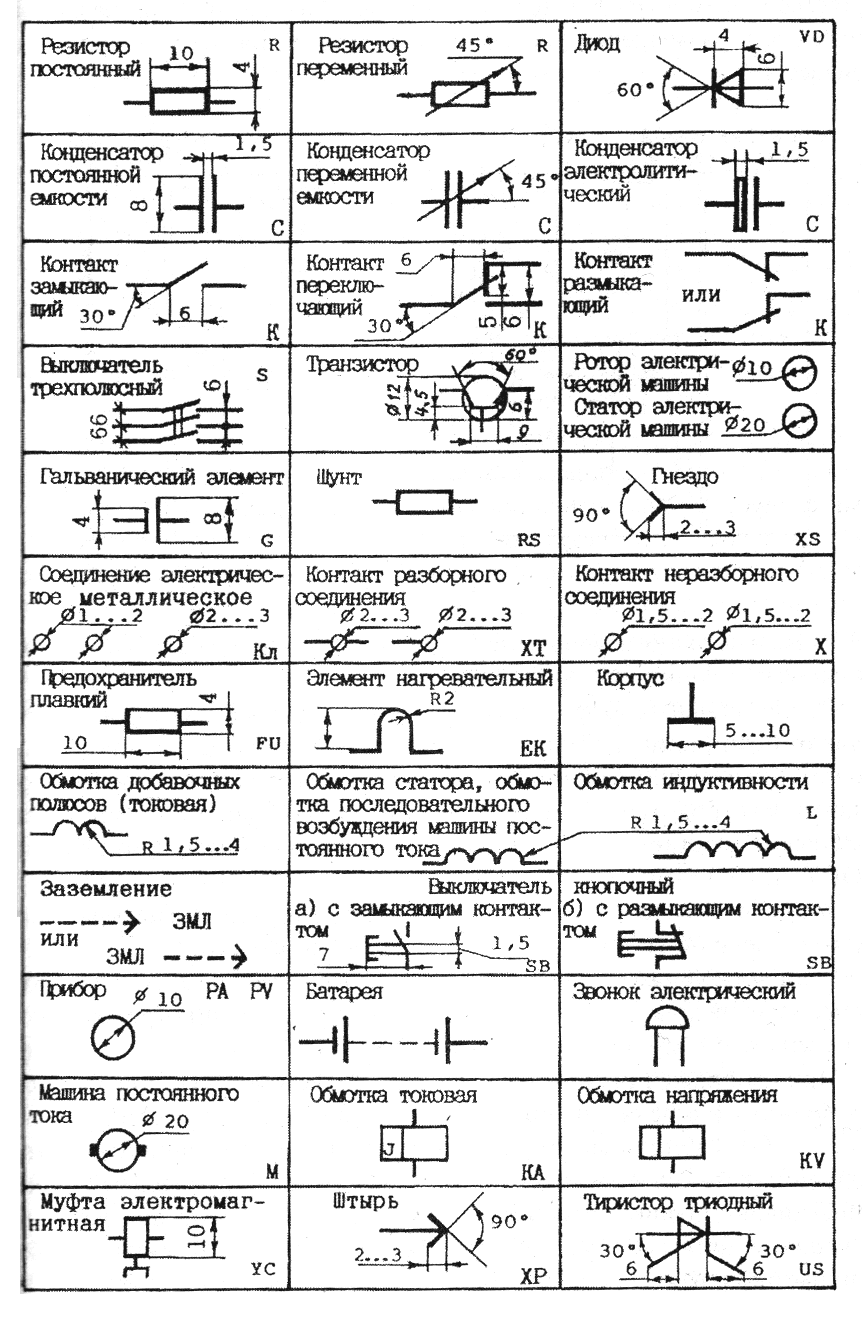

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.
Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2. Как нарисовать розетки, выключатели и лампы на плане квартиры.
Изучение электросхем автомобилей
Минимального понятия о действии электрического тока достаточно для того, чтобы разобраться, как устроена электрическая цепь в автомобиле, на даче или производстве. В книге по ремонту авто обычно обозначения прописаны после главной схемы, там же есть цифровые сноски для удобства и быстрого ориентира.
При изучении схемы необходимо иметь мультиметр.
Он должен измерять такие величины, как:
- напряжение;
- ток;
- сопротивление.
На каждом датчике машины при работе должны быть определенные параметры, если они не совпадают, электрооборудование будет работать некорректно.
Электронная схема состоит из:
- источника питания — это может быть АКБ или генератор — начинать читать схему нужно от них;
- электрические цепи, производящие передачу тока;
- приборы управления, выполняющие замыкание проводки или ее размыкание;
- потребители электротока.
К аппаратуре управления относятся:
- релейный механизм;
- переключатели;
- концевые элементы;
- замок зажигания.
Основными потребителями электрической энергии в машине является:
- осветительная сеть;
- обогрев (сидений, стекол, зеркал);
- приборная панель;
- система безопасности автомобиля.
Образец чтения схемы своими руками, если не заводится автомобиль:
- По схеме определяем цвет и маркировку проводников по системе зажигания.
- Ставим ключ зажигания во включенное положение и замеряем мультиметром значение напряжения на блоке зажигания. Если напряжение есть — неисправен сам блок управления, когда значение на приборе 0, то причина в подходящем проводе.
После устранения причин необходимо выполнить повторные измерения.
Что следует учитывать?
На схеме, прилагающейся к автомобилю, цветовое обозначение проводов обычно совпадает с цветом электроцепей машины.
При расшифровке схемы нужно учитывать некоторые моменты:
- Проводник может иметь один или два цвета (быть основным или дополнительным). Основные цвета черный «-» и красный «+». На дополнительных наносятся поперечные или продольные штрихи.
- Когда два или более кабелей размещены на одном жгуте и имеют одинаковую маркировку, это означает, что у них гальваническое соединение.
- Если проводник входит в жгут, он должен иметь небольшой наклон в сторону, где он находится.
- Провода с черным цветом предназначены для соединения с массой.
- На электроцепях есть обозначения, благодаря которым определяется место подключения к приборам.
- Номера на механизмах должны соответствовать цифрам в схеме.
- Числа, указанные в кружках, означают соединение кабеля с «минусом». Сочетание цифр и букв должно соответствовать разъемным соединениям.
На видео показаны графические буквенные обозначения. Снято каналом chipdip.
Советы для начинающих
Главное правило — это соблюдение техники безопасности. При работе с приборами измерений необходимо заранее учитывать измеряемый предел, производя замеры значений, не замыкая щупы прибора.
Маркировка релейной защиты
Электромагнитное реле постоянного тока Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.
Принципиальные схемы
Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.
Монтажная схема
Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.
Монтажная схема также называется исполнительной.
Структурные схемы
Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.
Установка
Способ монтажа корпуса определяется типом конструкции электрощита. Уже отмечалось, что самым проблемным является встраиваемый распределительный шкаф, так как для его интеграции необходимо создать специальную нишу в стене. Далее, как и в случае с обычными корпусами, производится посадка ящика на специальные кронштейны
Перед выбором места установки важно просчитать доступность всей проводки. Когда монтаж электрического щита будет завершен, можно его подключать к источнику и потребителям
Вовнутрь прокладывается вводный кабель с сопутствующими проводниками. Желательно провода разровнять в единый слой с учетом конфигурации размещения автоматов, к которым планируется подключение. После соединения проводки с инфраструктурой электрощита необходимо подключить потребителей и электроустановочные изделия. Затем поочередно на отдельные линии подается нагрузка.
Читать также: Как сделать треугольник заземления
Как расшифровать другие обозначения в электронном авиабилете
Date (дата вылета) – открытая/фиксированная. Открытая предполагает корректировку отлета или прибытия.
Time (время вылета) указывается по местному времени. При этом начало-окончание регистрации не указываются, поэтому за информацией об окончании регистрации необходимо следить на информационном табло.
Form of payment (форма оплаты) – наличные (cash), оплата по безналу (inv), расчет по кредитной карте (СС).
Практические все авиакомпании, особенно международного класса используют е-тикет – электронный билет. На первый взгляд он выглядит подозрительно и непонятно, но стоит один раз изучить расшифровку буквенных обозначений, чтобы развеять все сомнения.
Зачем это нужно
Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?
Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?
Ответ я нашел в рекомендациях МосЭнерго. «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.
Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:
- Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
- После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.
Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Основные обозначения
Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:
| Деталь | Обозначение |
| Резистор | R |
| Конденсатор | C |
| Катушка индуктивности | L |
| Полупроводник | V |
| Предохранитель | F |
| Элемент питания | G |
Источников питания
Для обозначения простого источника питания применяется символ, состоящий из 2 разделенных промежутком линий. Тонкая длинная характеризует положительный полюс, а короткая толстая — отрицательный. Кроме того, рядом с линиями ставится обозначение полюсов. Если нужно изобразить батарею, состоящую из нескольких гальванических элементов, то 2 символа для источника питания соединяются короткой пунктирной линией.
Проводов и их соединений
Проводники обозначаются тонкими горизонтальными или вертикальными линиями. Допускается отклонение на прямой или тупой угол. Если провода пересекаются, то место соединения выделяется точкой.
Общего провода
Чтобы упростить начертание и чтение ПС, употребляется обозначение общего провода. Оно представляет собой перевернутую букву «Т». Ее вертикальная перекладина соединена со всеми проводами, которые подсоединены в точку с отрицательным потенциалом.
Радиодеталей
Для каждой радиодетали предусмотрено свое обозначение, утвержденное ГОСТом или другими стандартами. Благодаря этому достигается единообразие оформления.
Резисторы
Мощность сопротивлений обозначается в соответствии с таблицей:
| Символ | Мощность |
| 2 косые черты | 0,125 Вт |
| 1 косая черта | 0,25 Вт |
| Длинная горизонтальная черта | 0,5 Вт |
| 1 вертикальная черта | 1 Вт |
| 2 вертикальные черты | 2 Вт |
| Римская цифра «5» | 5 Вт |
Символ резистора — сплошной прямоугольник.
Конденсаторы
Эти элементы обозначаются как 2 параллельные короткие линии, к которым подводятся проводники. Если емкость регулируется, то указанный символ перечеркивается по диагонали стрелкой. Подстроечные конденсаторы отличаются тем, что их обозначение пересекается молоточком, а также указываются номиналы.
Диоды
Символ этой детали — равносторонний треугольник, пересеченный подведенным к нему проводником. Одна из его вершин, к которой добавлена короткая риска, обозначает анод. Соответственно, сторона треугольника, пересеченная проводом, — это катод. В зависимости от разновидности полупроводника, символ дополняется вспомогательными метками.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
-
Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
-
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Пример однолинейной схемы
Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.
Монтажная схема стационарного сигнализатора горючих газов
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Нормативные документы
Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.
Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.
| Номер ГОСТа | Краткое описание |
| 2.710 81 | В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы. |
| 2.747 68 | Требования к размерам отображения элементов в графическом виде. |
| 21.614 88 | Принятые нормы для планов электрооборудования и проводки. |
| 2.755 87 | Отображение на схемах коммутационных устройств и контактных соединений |
| 2.756 76 | Нормы для воспринимающих частей электромеханического оборудования. |
| 2.709 89 | Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. |
| 21.404 85 | Схематические обозначения для оборудования, используемого в системах автоматизации |
Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
-
Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
-
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Самые популярные документы раздела
Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. У замыкателя происходит всё наоборот.
Например, предохранитель и резистор имеют незначительные отличия. Если они отсутствуют, то это означает бесконтактное пересечение проводников.
Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Изначальное состояние размыкателя это, когда элементы замкнуты.
Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Обозначение линий связи на принципиальных схемах ГОСТ 2.
Главная Электропроводка Условные графические обозначения Условные графические обозначения УГО элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно.
Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях 2. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Группы каждого вида установки отмечены черточками на клавишах приборов.
Обозначение линий связи на принципиальных схемах ГОСТ 2. Например, предохранитель и резистор имеют незначительные отличия. Устройства могут замыкать, размыкать и переключать контакты. D — Отображение аккумуляторного или гальванического источника питания.
Элементы электрических схем. Реле.
Буквенные обозначения элементов в электрических схемах
| Первая буква кода (обязательная) | Группа видов элементов | Примеры видов элементов | Двухбуквенный код |
| A | Устройство (общее обозначение) | ||
| B | Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения | Громкоговоритель | BA |
| Магнитострикционный элемент | BB | ||
| Детектор ионизирующих элементов | BD | ||
| Сельсин — приемник | BE | ||
| Телефон (капсюль) | BF | ||
| Сельсин — датчик | BC | ||
| Тепловой датчик | BK | ||
| Фотоэлемент | BL | ||
| Микрофон | BM | ||
| Датчик давления | BP | ||
| Пьезоэлемент | BQ | ||
| Датчик частоты вращения (тахогенератор) | BR | ||
| Звукосниматель | BS | ||
| Датчик скорости | BV | ||
| C | Конденсаторы | ||
| D | Схемы интегральные, микросборки | Схема интегральная аналоговая | DA |
| Схема интегральная, цифровая, логический элемент | DD | ||
| Устройство хранения информации | DS | ||
| Устройство задержки | DT | ||
| E | Элементы разные | Нагревательный элемент | EK |
| Лампа осветительная | EL | ||
| Пиропатрон | ET | ||
| F | Разрядники, предохранители, устройства защитные | Дискретный элемент защиты по току мгновенного действия | FA |
| Дискретный элемент защиты по току инерционного действия | FP | ||
| Предохранитель плавкий | FU | ||
| Дискретный элемент защиты по напряжению, разрядник | FV | ||
| G | Генераторы, источники питания | Батарея | GB |
| H | Элементы индикаторные и сигнальные | Прибор звуковой сигнализации | HA |
| Индикатор символьный | HG | ||
| Прибор световой сигнализации | HL | ||
| K | Реле, контакторы, пускатели | Реле токовое | KA |
| Реле указательное | KH | ||
| Реле электротепловое | KK | ||
| Контактор, магнитный пускатель | KM | ||
| Реле времени | KT | ||
| Реле напряжения | KV | ||
| L | Катушки индуктивности, дроссели | Дроссель люминесцентного освещения | LL |
| M | Двигатели | — | — |
| P | Приборы, измерительное оборудование Примечание. Сочетание PE применять не допускается | Амперметр | PA |
| Счётчик импульсов | PC | ||
| Частотометр | PF | ||
| Счётчик активной энергии | PI | ||
| Счётчик реактивной энергии | PK | ||
| Омметр | PR | ||
| Регистрирующий прибор | PS | ||
| Часы, измеритель времени действия | PT | ||
| Вольтметр | PV | ||
| Ваттметр | PW | ||
| Q | Выключатели и разъединители в силовых цепях | Выключатель автоматический | QF |
| Короткозамыкатель | QK | ||
| Разъединитель | QS | ||
| R | Резисторы | Терморезистор | RK |
| Потенциометр | RP | ||
| Шунт измерительный | RS | ||
| Варистор | RU | ||
| S | Устройства коммутационные в цепях управления, сигнализации и измерительных. Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей | Выключатель или переключатель | SA |
| Выключатель кнопочный | SB | ||
| Выключатель автоматический | SF | ||
| Выключатели, срабатывающие от различных воздействий: – от уровня | SL | ||
| – от давления | SP | ||
| – от положения (путевой) | SQ | ||
| – от частоты вращения | SR | ||
| – от температуры | SK | ||
| T | Трансформаторы, автотрансформаторы | Трансформатор тока | TA |
| Электромагнитный стабилизатор | TS | ||
| Трансформатор напряжения | TV | ||
| U | Устройства связи. Преобразователи электрических величин в электрические | Модулятор | UB |
| Демодулятор | UR | ||
| Дискриминатор | UI | ||
| Преобразователь частоты, инвертор, генератор частоты, выпрямитель | UZ | ||
| V | Приборы электровакуумные, полупроводниковые | Диод, стабилитрон | VD |
| Прибор электровакуумный | VL | ||
| Транзистор | VT | ||
| Тиристор | VS | ||
| W | Линии и элементы СВЧ Антенны | Ответвитель | WE |
| Короткозамыкатель | WK | ||
| Вентиль | WS | ||
| Трансформатор, неоднородность, фазовращатель | WT | ||
| Аттенюатор | WU | ||
| Антенна | WA | ||
| X | Соединения контактные | Токосъёмник, контакт скользящий | XA |
| Штырь | XP | ||
| Гнездо | XS | ||
| Соединение разборное | XT | ||
| Соединитель высокочастотный | XW | ||
| Y | Устройства механические с электромагнитным приводом | Электромагнит | YA |
| Тормоз с электромагнитным приводом | YB | ||
| Муфта с электромагнитным приводом | YC | ||
| Электромагнитный патрон или плита | YH | ||
| Z | Устройства оконечные Фильтры. Ограничители | Ограничитель | ZL |
| Фильтр кварцевый | ZQ |
meandr.org
