Как управлять светом в квартире через iphone или android

Схемы подключения

Существует несколько схем подключения для димминирования освещения. Каждая будет описана с принципом подключения и возможного назначения.

Без выключателя

Это самая простая схема, которая позволяет заменить выключатель на диммер.

Для ее подключения необходимо:

  1. Демонтировать выключатель.
  2. При помощи индикатора найти фазный провод.
  3. Найденный провод подключить к клемме диммера, обозначающийся волнистой линией.
  4. Второй провод, идущий на лампу, подключить к клемме «L» на подключаемом устройстве.
  5. Установить прибор на стену.
  6. Включить электропитание.

Теперь диммер будет использоваться вместо выключателя. Основная особенность схемы – это простота подключения, без необходимости монтажа дополнительной проводки.

С выключателем

Эта модель использует диммер в качестве проходного устройства. Например, если выключатель вмонтирован в начале схемы, а сам диммер в дальнем конце комнаты. Проходной диммер в схеме подключения используется для регулировки и выключения, а выключатель только по прямому назначению. Для подключения необходимо:

  1. Фазный провод от распределительной коробки подать на выключатель.
  2. С выключателя провод подключается к вводному контакту диммера.
  3. Выход «L» на регуляторе подсоединяется к источнику освещения.
  4. Нулевой провод идет прямо от распределительной коробки к лампе.

В этой схеме димминирование проводится при помощи обычного 2-х контактного регулятора на переменном резисторе.

Проходная схема

В этой схеме можно использовать сразу 2 регулятора. Подобное подключение можно осуществить только при прокладке электропроводки. Уже проложенная простая цепь, с одним выключателем, не подойдет. Также понадобится приобрести 2 трех контактных устройства регулировки. Цепь следующая:

  1. В распределительной коробке необходимо найти провод фазы.
  2. Этот провод подается на вводную клемму диммера, отмеченную значком в виде волны и поперечной стрелочки.
  3. С клеммы «L» диммера проводится провод на ту же клемму, только на втором регуляторе.
  4. Такая же перемычка подается с клеммы «1» на тот же контакт второго устройства.
  5. С контакта второго диммера в виде волны и поперечной стрелочки, подается выход фазного провода на лампу.
  6. Из распределительной коробки, нулевой провод проводится прямо на источник освещения.

Теперь регулировать накал ламп можно из двух точек комнаты. Также можно включать и выключать лампу.

Для подключения любого регулятора очень важно использовать провод фазы. Для этого цепь подключения освещения должна быть собрана правильно, то есть фаза должна идти обязательно через выключатель. Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп

При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения

Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп. При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения.

Существуют отдельные модели устройств для диммиромания светодиодных лент и ламп, работающих через «драйвер». Схема подключения таких диммеров отличается

Важно учитывать следующее:

  1. Если светодиодная лента работает от блока питания с постоянным током, диммер должен быть обязательно подключен в цепь, между лентой и блоком.
  2. Если LED-лампа работает от «драйвера», то регулятор подключается перед этим устройством.

В остальном, приведенные схемы подключения диммера, могут использоваться для светодиодного освещения. Главное выбрать подходящую модель регулятора. Запрещено подключать к светодиодной ленте или нескольким лампам диммер от гирлянд. Подобные приборы рассчитаны на определенное количество светодиодов. Без предварительного расчета, цепь может подвергнуться короткому замыканию.

Также стоит учитывать маркировку. Часто информацию о подходящих регуляторах и их мощности, можно найти на упаковке или корпусе «драйвера».

Как установить выключатели Xiaomi/Aqara

У описанных проворных моделей выключателя есть один серьезный недостаток – квадратная форма внутривенного блока.

Выключатель не поместится в привычный для нас круглый подрозетник. На этапе строительства или капитального ремонта достаточно закупиться специальными квадратными коробками, в которые отлично устанавливаются такие выключатели, и заменить ими родные круглые.

Вписать такой выключатель без шума и пыли в помещение с готовым ремонтом сложно. Существуют специальные внешние коробки, которые прячут внутренности квадратных выключателей снаружи стены.

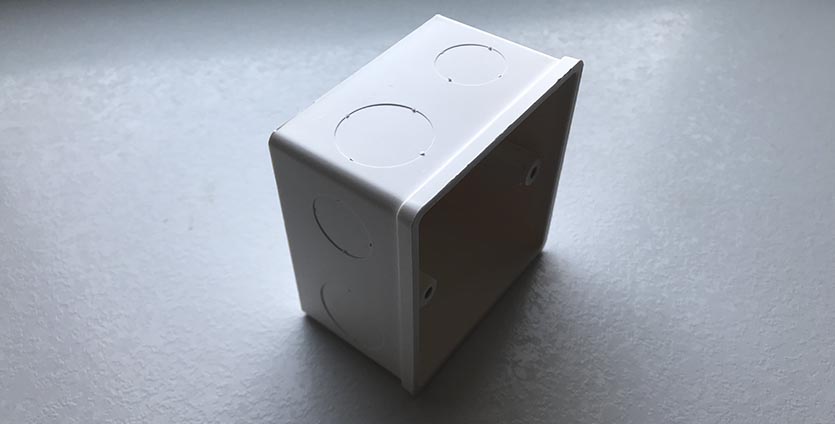

Вид получается так себе, толщина коробки с выключателем составляет около 4 см. Жена за такое решение точно не похвалит.

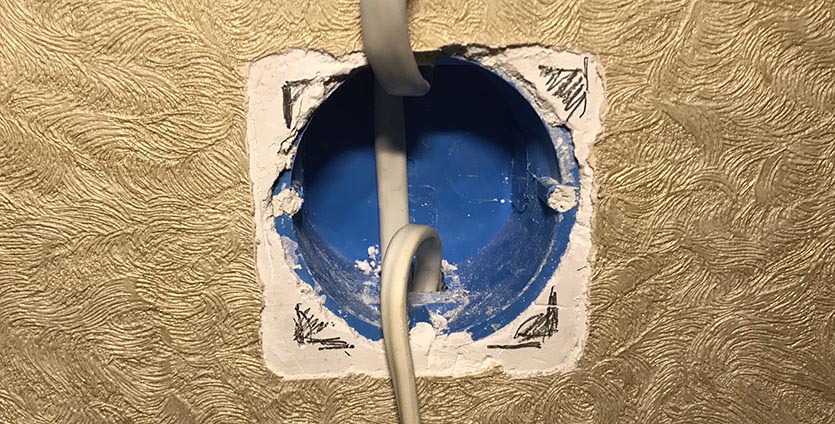

Вот так необходимо увеличить отверстие в стене

Остается только расширить существующую дыру в стене от круглого подрозетника, чтобы в нее помещался квадратный выключатель.

Здесь все зависит от материала стен. Гипсокартонные стены без труда прорезаются до нужного размера, а вот кирпичные или бетонные придется подолбить.

В большинстве случаев можно слегка поработать молотком и зубилом, а иногда придется прибегнуть к помощи перфоратора.

15 минут работы и круглое отверстие в стене превращается в квадратное.

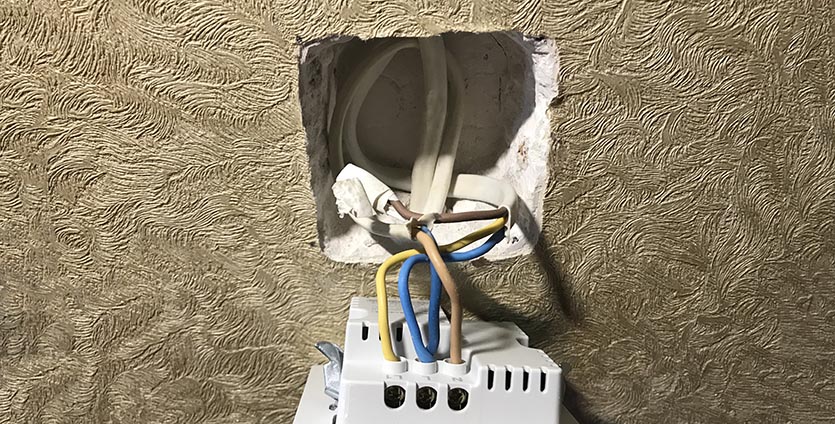

Остальное – дело техники. Подключаем разрывающуюся фазу в клемы L и L1 (для двухкнопочного еще и в L2), а при наличии нулевой линии ее подключаем в клему N.

Сопрягаем выключатель со шлюзом через приложение Xiaomi Mi Home (iOS, Android) и он сразу же появляется в приложении Дом.

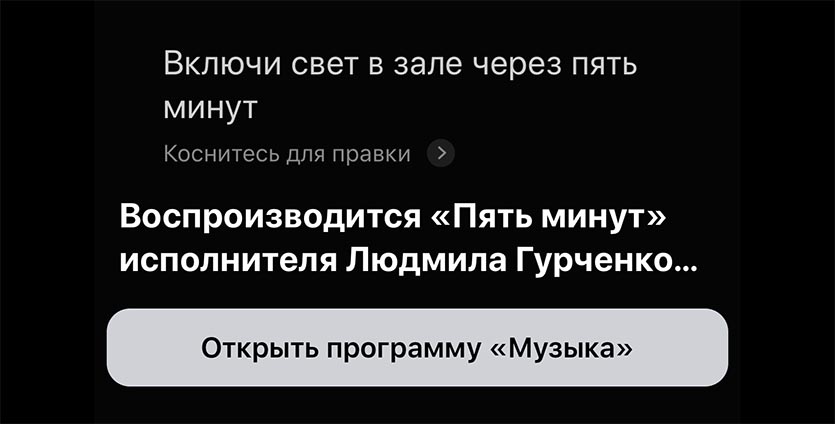

К сожалению, голосом нельзя установить отключение или выключение по таймеру

Все! Можно управлять светом в комнате с iPhone, при помощи голосового ассистента или в приложении Дом на iOS.

iPhones.ru

Рассмотрим все возможные варианты.

Простой акустический выключатель

Схема данного акустического выключателя была найдена на одном из буржуйских сайтов. После проверки стало ясно, что схема не рабочая, после недолгих опытов и переделки схемы — о чудо! она заработала! Почти все номиналы используемых компонентов были заменены, чтобы схема была более доступной для начинающих радиолюбителей, и в итоге получилось вот что.

Пожалуй, эта самая простая схема из всех, что может существовать, в ней использовано минимальное количество компонентов, которые доступны всем. В следствии переделки были использованы отечественные детали, что значительным образом облегчает подбор. Микрофон был взят из китайского магнитофона, можно также использовать отечественные, типа сосна.

Микрофонный усилитель собран на двух транзисторах КТ315, но для повышения чувствительности микрофона желательно использовать транзисторы типа КТ368 или его импортные аналоги, в общем, транзисторы не критичны.

Силовая часть схемы — мощный биполярный транзистор, который управляет нагрузкой, а для того чтобы управлять большими нагрузками было использовано реле (на 12 24 или 220 вольт).

Сигнал от микрофона усиливается и подается на базу мощного ключа, переход открывается и именно в этот момент срабатывает реле, микрофон реагирует на громкие звуки (например хлопок), чувствительность такой схемы 4-5 метров. При втором хлопке, схема автоматическим образом отключается, следовательно, прекращается подача тока на нагрузку.

Конденсаторы электролитические, напряжение не так уж и важно, можно использовать соответствующие емкости с напряжением на 10, 16, 25, 50 вольт. Диапазон питающих напряжений тоже достаточно широкий — от 3,5 до 14 — 16 вольт, ток потребления в холостом режиме (когда схема выключена ) практически нулевой. Схему можно собрать как на макетной плате, так и навесным монтажом, номиналы деталей не критичны и могут отклоняться в ту или иную сторону на 20%, но емкости используемых конденсаторов старайтесь не заменять, поскольку наилучшие параметры получаются именно с указанными на схеме конденсаторами

Схему можно собрать как на макетной плате, так и навесным монтажом, номиналы деталей не критичны и могут отклоняться в ту или иную сторону на 20%, но емкости используемых конденсаторов старайтесь не заменять, поскольку наилучшие параметры получаются именно с указанными на схеме конденсаторами

Диапазон питающих напряжений тоже достаточно широкий — от 3,5 до 14 — 16 вольт, ток потребления в холостом режиме (когда схема выключена ) практически нулевой. Схему можно собрать как на макетной плате, так и навесным монтажом, номиналы деталей не критичны и могут отклоняться в ту или иную сторону на 20%, но емкости используемых конденсаторов старайтесь не заменять, поскольку наилучшие параметры получаются именно с указанными на схеме конденсаторами.

Список радиоэлементов

Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Биполярный транзистор КТ315А 2 Поиск в магазине Отрон В блокнот
Биполярный транзистор КТ818А 1 Поиск в магазине Отрон В блокнот
Выпрямительный диод 1N4007 1 Поиск в магазине Отрон В блокнот
Электролитический конденсатор 1 мкФ 2 10-50В Поиск в магазине Отрон В блокнот
Резистор 10 кОм 2 Поиск в магазине Отрон В блокнот
Резистор 3 МОм 1 Поиск в магазине Отрон В блокнот
Резистор 48 кОм 1 Поиск в магазине Отрон В блокнот
Резистор 1.8 кОм 1 Поиск в магазине Отрон В блокнот
Резистор 330 Ом 1 Поиск в магазине Отрон В блокнот
Микрофон Сосна 1 Поиск в магазине Отрон В блокнот
Rel1 Реле 1 Зависит от нагрузки Поиск в магазине Отрон В блокнот
Добавить все

Установка умных выключателей

Для начала необходимо подключить светильники через специальные блоки (радиореле), которые обеспечат доступ смартфона.

Такой блок (радиореле) работает со смартфоном, беспроводным выключателем, дистанционным пультом и Яндекс.Станцией. После добавления блока в мобильное приложение Яндекс вы сможете управлять им отдавая команды голосовому помощнику Алисе.

Также вы сможете установить таймеры, расписание включений и задать сценарии совместной работы с другими такими блоками и устройствами.

Подключение светильников через блоки (радиореле).

Установка предельно проста и сейчас покажем это на примере подсветки потолка.

Нужно найти место, где основная линия питания 220 В подключается к клеммам, от которых электропроводка разводится под точечную подсветку. Если нет схемы, то можно позвонить электрику или просмотреть все места установки точечной подсветки.

Далее следует отсоединить провода питающей линии 220 В от клемм, раздающих питание на точечную подсветку. Затем надеть на них отдельные быстрозажимные клеммы, что позволит подключить блок управления.

Осталось подключить провода блока управления. Два провода справа – это вход блока управления. Их следует подсоединить к питающим проводам 220 В. Два провода слева – это выход блока управления. Их необходимо подключить к быстрозажимным клеммам, от которых разводится проводка под точечную подсветку.

Завершение установки

После подключения светильников через блоки управления (радиореле) останется заменить старый выключатель на новый беспроводной. Его вы можете установить в любом удобном месте. Дополнительным удобством будет возможность сделать включение света из нескольких мест.

Перед креплением выключателей необходимо выполнить настройку на совместную работу самого выключателя и принимающего устройства (радиореле). После этого радиоле будет откликаться только на сигналы своего выключателя. Для этого переведите радиореле в режим обучения. Нажмите кнопку на радиореле и удерживайте около 3 секунд пока светодиод не начнет мигать. Затем нажмите кнопку выключателя и радиореле запомнит его код. Если выключателей несколько (проходные) повторите процесс для каждого из них.

Ведущие производители светорегуляторов

Выключатели, имеющие функцию регулирования света, входят в каталоги многих компаний, специализирующихся на производстве электрооборудования. Назовем лишь несколько из них.

Schneider Electric (Франция). Энергомашиностроительная компания, основанная еще в 1836 году. Фирменные светорегуляторы (Unica, Merten) отличаются как неплохим качеством сборки, так и эффектным дизайном (обтекаемая форма, широкая цветовая гамма), благодаря чему они служат украшением интерьера.

Teco. Чешская фирма Teco начала деятельность в 1919 году, наладив производство оборудования для телеграфов и телефонии. В настоящее время это ведущий мировой производитель датчиков, сенсорных кнопок и подобных устройств. Большое место в каталоге отводится светорегуляторам, которые подкупают сочетанием отличных рабочих характеристик и доступной стоимости.

Jung. Семейная немецкая компания с более чем вековой историей предлагает широкий ассортимент электротоваров и специализированного оборудования, включая светорегуляторы. Для всей продукции предприятия характерны высокие технические параметры, функциональность, отличное качество сборки и применяемых комплектующих, а также выверенный дизайн.

Legrand. Французская компания, созданная в 1886 году, в настоящее время является лидером производства электротехнического оборудования. Продукция компании используется для бытовых и промышленных целей, ею оснащаются также административные здания

Фирма уделяет большое внимание развитию инновационных технологий, проводя собственные научные исследования. На предприятии изготовляются высокотехнологичные модели диммеров, которые отлично вписываются в системы «Умный дом»

Gira (Германия). Образованная в 1905 году немецкая фирма в настоящее время имеет представительства в 37 государствах мира, включая Россию. Для компании характерно быстрое реагирование на запросы потребителей. Достичь этого помогает неустанный мониторинг профильного рынка, а также имеющиеся производственная и научная база. Диммеры, выпускаемые компанией, характеризуются универсальным классическим дизайном и безупречным качеством, что гарантирует долголетнее использование.

Помимо этого, на рынке представлены и качественные модели других марок, например, немецкого концерна Simens или польской фирмы Godiva.

Совместимость диммеров и ламп

При выборе светорегуляторов необходимо обращать внимание на типы осветительных приборов, для которых они предназначены. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы

Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз

Для регулирования галогенных устройств низкого напряжения (12-24 В) подойдут приспособления, совместимые с понижающими трансформаторами (RL). Если же предполагается электронный трансформатор, рекомендуется отдать предпочтение модели диммера, имеющей маркировку С.

Регулирующие устройства для низковольтных источников света, как правило, оснащены механизмами, осуществляющими плавное включение/отключение

Важно иметь в виду, что подобные устройства особо чувствительны к перепадам сетевого напряжения, которые могут привести к существенному сроку сокращения эксплуатационного периода

Сочетающиеся с различными видами ламп приборы позволяют облагородить помещение, одновременно делая его более комфортным. Отличающиеся привлекательным дизайном выключатели также являются отличным дополнением к интерьеру

Светорегуляторы для высоковольтных электроцепей чаще всего применяются для регулирования уровня яркости театральных залов

Поскольку в этом случае происходит значительное потребление энергии, важно убедиться, что выбранная модель диммеров рассчитана на значительные нагрузки

В конструкции выключателей с регуляторами, предназначенными для люминисцентных источников освещения, предусмотрено специальное пусковое приспособление для преобразования подающей частоты в диапазоне 20-59 кГц. Это позволяет менять значения силы тока, проходящего по цепи, что позволяет влиять на уровень яркости ламп.

В основу функционирования диммеров, используемых для светодиодных светильников, положен метод широтно-импульсивной модуляции. Регулировка степени мощности светового потока производится путем изменения длительности импульсов тока, которые подаются на светодиоды с оптимально выверенной амплитудой. Благодаря высокой частоте подаваемых импульсов, достигающей 0,3 МГц, исключается мерцание ламп, вредно влияющее на зрение.

Маркировка светорегулирующих приборов

Узнать об особенностях диммеров и их совместимости с различными осветительными приборами позволяют маркировочные обозначения, которые наносятся на подобные приборы.

  • Латинская буква R, нанесенная на светорегулятор, свидетельствует о том, что его можно применять для регулировки света в лампах накаливания, имеющих «Омную» или «Резистивную» нагрузку.
  • Обозначение буквой L допускает работу с трансформаторами, понижающими напряжение и индуктивную нагрузку.
  • Латинская буква С свидетельствует о том, что прибор можно совмещать с электронными трансформаторами («Емкостная» нагрузка).

Особый значок, свидетельствующий о допущении регулировки освещения, ставится также на люминисцентных и энергосберегающих лампах.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

  • снизить потребление электроэнергии — это приводит к большей экономичности;
  • заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.


Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

  • изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
  • широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.


Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

  • запланированное таймером выключение света;
  • возможность автоматически включать/выключать лампы без участия и присутствия человека;
  • управление хлопками или голосом;
  • регулирование светового потока на расстоянии;
  • выбор оптимального режима свечения;
  • подключение к «умным» системам.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Что важно знать и помнить

Ток всегда течёт по линии наименьшего сопротивления. Поэтому категорически запрещается брать или касаться за провода левой и правой рукой (тогда будет парализована работа сердца, что приведён к почти мгновенной смерти). Точно так же запрещается работать голыми руками, в неизолированной или влажной обуви, и так далее. И никогда нельзя брать провод в руку! Как только ток пойдёт через мышцы кисти, они резко сократятся, рука сожмётся в кулак, и вы просто не сможете выпустить этот провод, что, наверняка приведёт к травмам или даже смерти.

Всегда изолируйте торчащие провода: даже, когда работаете при отключенном напряжении.
Всегда вешайте предупреждающую записку или табличку на рубильники и автоматы: мало ли кто подойдёт к щитку (особенно, когда он вынесен в подъезд).

И, конечно, пользуйтесь инструментами с качественной исправной изоляцией на ручках.

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

  • Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
  • На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
  • Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

1 Монтаж кабеля от эл.щитка до распредкоробки.

2 Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

Lсвет — фаза уходящая на светильник

L1 и L2 — связь с проходным выключателем

3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

4Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

фаза пришла в распредкоробку

ушла с нее на проходной выключатель+вернулась обратно

ушла на проходной димммер

вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
