Как ультразвук действует на человека: мнения опытных экспертов

Отражение ультразвука от границы раздела сред

При падении звуковой волны на границу раздела сред, часть энергии будет отражаться в первую среду, а остальная энергия будет проходить во вторую среду. Соотношение между отраженной энергией и энергией, проходящей во вторую среду, определяется волновыми сопротивлениями первой и второй среды. При отсутствии дисперсии скорости звука волновое сопротивление не зависит от формы волны и выражается формулой:

где Z – волновое сопротивление, кг/(м2с),
ρ – плотность, кг/м3,
с – скорость звука, м/с

Коэффициенты отражения и прохождения будут определяться следующим образом

где R – коэффициент отражения звукового давления ,
Z₁ – волновое сопротивление первого вещества, в котором распространяется звуковая волна, кг/(м2с),
Z₂ – волновое сопротивление второго вещества, в которую проходит звуковая волна, кг/(м2с)

где D – коэффициент прохождения звукового давления

Стоит отметить также, что если вторая среда акустически более «мягкая», т.е. Z₁>Z₂, то при отражении фаза волны изменяется на 180˚ .

Коэффициент пропускания энергии τ из одной среды в другую определяется отношением интенсивности волны, проходящей во вторую среду, к интенсивности падающей волны

От чего зависит скорость распространения, длина и частота в разных средах

Звуковые волны могут распространяться в разных средах за исключением безвоздушного пространства, например, Космоса. Если под воздухонепроницаемый колпак, из-под которого откачан воздух, поместить электрический звонок и включить его, то звука слышно не будет.

В воздухе скорость распространения звука впервые определили в 17 веке. Ученые Миланской академии наук установили на одном холме пушку, а на другом — наблюдательный пункт. Время засекли и в момент выстрела (по вспышке), и в момент приема звука. Вычислили скорость, она оказалась равной 330 метров в секунду.

В воде скорость распространения звука впервые была измерена в 1827 году на Женевском озере. Две лодки находились на расстоянии 13850 метров друг от друга. Под днище первой лодки подвесили колокол, а со второй опустили в воду простейший гидрофон (рупор). Во время удара в колокол на второй лодке включили секундомер. После вычислений выяснилось, что в воде звук распространяется в 4 раза быстрее, чем в воздухе: со скоростью 1450 метров в секунду.

В твердых телах скорость распространения звука тоже выше, чем в газах, что обусловлено наличием кристаллической решетки. Особенно наглядно это проявляется в металлах: например, при 0 °С у железа эта величина достигает 5130 м/с.

Сравнительная таблица распространения звуковых волн в различных средах

Среда	Скорость распространения звука, м/с	Длина звуковой волны при частоте 500Гц, м
резина	54	—
двуокись углерода при 0 °С	258	—
воздух при 0 °С	332	—
воздух при 20 °С	340	0,68
пробка	500	1
водород при 0 °С	1286	—
свинец	1300	—
вода при 0 °С	1485	3
кирпичная кладка	3480	—
гранит	3950	—
дерево	4000	7
бетон	4250	8
стекло	5000	—
сталь	5010	—

Длина звуковой волны при различных частотах для воздуха (скорость звука 340 м/с):

Частота, Гц	Длина волны, м
20	17
100	3,4
500	0,68
1000	0,34
8000	0,04
20000	0,017

Вывод:

Основные физические формулы для расчета параметров звуковой волны приведены в разделе 2.

Здесь рассмотрены частные случаи.

Для определения скорости звука с (м/с) в зависимости от среды используют следующие формулы:

Слуховой аппарат и многие измерительные приборы чувствительны не к интенсивности звука I, а к среднему квадрату звукового давления, поэтому на практике используется величина уровень звукового давления (SPL), которую принято связывать с мощностью источника звука в ваттах.

PдБ=10lg(PвтPоп), где

РдБ — зависимость уровня звукового давления (дБ) от мощности источника звука (Вт),
Рвт — мощность источника звука (Вт),
Роп — опорное значение мощности (Вт).

На практике значение Роп принимают равным 1 Вт, следовательно, формулу можно представить следующим образом:

Данная формула очень актуальна и на техническом языке называется пересчет ватт в децибелы.

Характеристики излучателя ультразвука

К основным характеристикам излучателей ультразвука относятся их частотный спектр, излучаемая мощность звука, направленность излучения. В случае моночастотного излучения основными характеристиками являются рабочая частота излучателя ультразвука и его частотная полоса, границы которой определяются падением излучаемой мощности в два раза по сравнению с её значением на частоте максимального излучения. Для резонансных электроакустических преобразователей рабочей частотой является собственная частота f преобразователя, а ширина полосы Δf определяется его добротностью Q.

Излучатели ультразвука (электроакустические преобразователи) характеризуются чувствительностью, электроакустическим коэффициентом полезного действия и собственным электрическим импедансом.

Чувствительность излучателя ультразвука — отношение звукового давления в максимуме характеристики направленности на определённом расстоянии от излучателя (чаще всего на расстоянии 1 м) к электрическому напряжению на нём или к протекающему в нём току. Эта характеристика применяется к излучателям ультразвука, используемым в системах звуковой сигнализации, в гидролокации и в других подобных устройствах. Для излучателей технологического назначения, применяемых, например, при ультразвуковых очистке, коагуляции, воздействии на химические процессы, основной характеристикой является мощность. Наряду с общей излучаемой мощностью, оцениваемой в Вт, излучатели ультразвука характеризуют удельной мощностью, т. е. средней мощностью, приходящейся на единицу площади излучающей поверхности, или усреднённой интенсивностью излучения в ближнем поле, оцениваемой в Вт/м2.

Эффективность электроакустических преобразователей, излучающих акустическую энергию в озвучиваемую среду, характеризуют величиной их электроакустического коэффициента полезного действия, представляющего собой отношение излучаемой акустической мощности к затрачиваемой электрической. В акустоэлектронике для оценки эффективности излучателей ультразвука используют так называемый коэффициент электрических потерь, равный отношению (в дБ) электрической мощности к акустической. Эффективность ультразвуковых инструментов, используемых при ультразвуковой сварке, механической обработке и тому подобное, характеризуют так называемым коэффициентом эффективности, представляющим собой отношение квадрата амплитуды колебательного смещения на рабочем конце концентратора к электрической мощности, потребляемой преобразователем. Иногда для характеристики преобразования энергии в излучателях ультразвука используют эффективный коэффициент электромеханической связи.

Источники звука. Звуковые колебания. Ультразвук и инфразвук

Звук – это механические волны, которые являются колебаниями среды. А у колебаний среды обязательно должен быть источник – колеблющееся тело. Значит, источник звука – это колеблющееся тело.

Действительно, можно вспомнить много примеров для подтверждения этого факта. Один из них – школьная забава, когда металлическую или пластмассовую линейку кладут на край стола так, чтобы один конец ее был на столе (его нужно придерживать), а второй свисал с него (см. рисунок 1). Если по свободному концу линейки ударить пальцем, она начнет колебаться и издавать звук, высота которого будет зависеть от длины свободного конца линейки.

Рисунок 1 – Опыт с линейкой

За частоту звука считается частота колебаний источника звука.

Однако не каждое тело, совершающее колебания в среде, может служить источником звука. Например, нитяной маятник при колебаниях звуков не издает. Пружинный тоже.

Экспериментальным путем было установлено, что человеческое ухо может воспринимать колебания в диапазоне частот от 16 Гц до 20 000 Гц. Поэтому колебания из этого диапазона называют звуковыми колебаниями или просто звуком.

Стоит заметить, что границы этого диапазона не такие уж четкие. Например, дети имеют слух острее и могут воспринимать колебания с частотой свыше 20 кГц, а вот у стариков наоборот диапазон восприятия звука заметно снижается.

Итак, 16 Гц – 20 кГц – это звуковой диапазон частот, а что с остальными?

Механические колебания, частота которых менее 16 Гц называются инфразвуком, а колебания с частотой более 20 000 Гц – ультразвуком.

И ультразвук, и инфразвук широко используются в технике, а также часто встречаются в дикой природе (например, дельфины общаются друг с другом с помощью ультразвука).

Ультразвук в медицине: от лечения артрита до диагностики

В медицине ультразвук вначале использовали как метод лечения артритов, язвенной болезни желудка, астмы. Было это в начале 30-х годов прошлого века. Считалось, что ультразвук обладает противовоспалительным, анальгезирующим, спазмолитическим действием, также усиливает проницаемость кожи. Кстати, сегодня на этом основан фонофорез – метод физиотерапии, когда вместо обычного геля для УЗИ наносится лечебное вещество, а ультразвук помогает препарату глубже проникать в ткани.

Но свое основное применение в области медицины ультразвук нашел как метод диагностики. Основателем УЗИ-диагностики считается австрийский невролог, психиатр Дьюссик. В 1947 году он рассмотрел опухоль мозга, учитывая интенсивность, с которой ультразвуковая волна проходила сквозь череп пациента.

Настоящий прорыв в развитии ультразвуковой диагностики произошел в 1949 году, когда в США был создан первый аппарат для медицинского сканирования. Это устройство мало чем напоминало современные УЗИ-сканеры. Оно представляло собой резервуар с жидкостью, в которую помещался пациент, вынужденный долгое время сидеть неподвижно, пока вокруг него передвигался сканер брюшной полости – сомаскоп. Но начало было положено. УЗИ-сканеры совершенствовались очень стремительно, и к середине 60-х годов они стали приобретать привычный вид с мануальными датчиками.

Благодаря развитию микропроцессорной технологии в течение 1980-1990-х годов качество УЗИ намного улучшилось. В это время ультразвуковую диагностику стали активно применять в различных областях медицины, оценив ее безвредность по сравнению с рентгеновскими лучами и простотой использования в сравнении с магнитно-резонансной томографией. Особо широкое применение ультразвук нашел в акушерстве и гинекологии. Уже в конце 1990-х годов во многих странах УЗИ стало стандартным исследованием, с помощью которого определяли срок беременности, выявляли пороки развития плода.

Звуковое поле излучателя

Звуковое поле преобразователя делят на две зоны: ближнюю зону и дальнюю зону. Ближняя зона это район прямо перед преобразователем, где амплитуда эха проходит через серию максимумов и минимумов. Ближняя зона заканчивается на последнем максимуме, который располагается на расстоянии N от преобразователя. Известно, что расположение последнего максимума является естественным фокусом преобразователя. Дальняя зона это район находящийся за N, где давление звукового поля постепенно уменьшается до нуля .

Рисунок 3 – Звуковое поле круглого излучателя

Положение последнего максимума N на акустической оси в свою очередь зависит от диаметра и длины волны и для дискового круглого излучателя выражается формулой

где N – длина ближней зоны, м,
D – диаметр излучателя, м,
λ – длина волны, м

Однако поскольку D обычно значительно больше λ, уравнение можно упростить и привести к виду

Рисунок 4 – Ближняя и дальняя зоны звукового поля

Характеристики звукового поля определяются конструкцией ультразвукового преобразователя. Следовательно, от его формы зависит распространение звука в исследуемой области и чувствительность датчика.

Безопасность инфразвука

3.1. Меры борьбы с инфразвуком.

Ученые многих стран мира решают проблему борьбы с шумом, так как и он является источником инфразвука. Проводятся всякие всевозможные меры “расправы” как над инфразвуком, так и над шумом. Инфразвук может распространяться на большие расстояния вследствие незначительного поглощения в атмосфере и способности огибать препятствия. Большие длинны волн, свойственные инфразвуку, определяют их выраженную дифракционную способность, а значительные величины амплитуды колебаний позволяют им воздействовать на человека на значительных расстояниях от источника. Для организации защиты от инфразвука необходимо использовать комплексный подход, включающий конструктивные меры снижения инфразвука в источнике образования, планировочные решения, организационные, медицинские меры профилактики и средства индивидуальной защиты. К основным мероприятиям по борьбе с инфразвуком относятся: 1. Изоляция объектов, являющихся источниками инфразвука, выделение их в отдельные помещения. 2. Использование кабин наблюдения с дистанционным управлением технологическим процессом. 3. Повышение быстроходности машин, обеспечивающее перевод максимума излучения в область слышимых частот. 4. Применение глушителей инфразвука с механическим преобразованием частоты волны. 5. Устранение низкочастотных вибраций. 6. Повышение жесткости конструкций больших размеров. 7. Введение в технологические цепочки специальных демпфирующих устройств малых линейных размеров, перераспределяющих спектральный состав колебаний в область более высоких частот. 8. Использование средств защиты органов слуха и головы от инфразвука — противошумов, наушников, гермошлемов и т.д.Для повышения эффективности защиты рекомендуется использовать комбинацию нескольких типов средств защиты, например, противошумные наушники и вкладыши. 9. Применение рационального режима труда и отдыха — введение 20-минутных перерывов через каждые 2 часа работы при воздействии инфразвука с уровнями, превышающими нормативные.

Ультразвук

Ультразвук применяется в технике и играет большую роль в жизни многих животных. Летучие мыши, киты, дельфины и некоторые насекомые излучают и улавливают ультразвук.

Для получения ультразвука большой интенсивности используют свойство некоторых кристаллов (кварца, сегнетовой соли, турмалина) в электрическом поле изменять свои размеры: в зависимости от направления напряженности поля они сжимаются или растягиваются.

Кварцевая пластина, помещенная внутрь плоского конденсатора, к которому приложено переменное напряжение, совершает вынужденные колебания. Любое упругое тело, в том числе и кварцевая пластина, обладает собственными частотами. При совпадении частоты переменного электрического поля с собственной частотой кварцевой пластины наступает резонанс и амплитуда колебаний сильно возрастает. Такая пластина в воде может излучать волны мощностью до нескольких киловатт с каждого квадратного сантиметра поверхности. Существенно, что с помощью коротких волн можно создать остронаправленные пучки, незначительно расширяющиеся по мере распространения.

Мощная ультразвуковая волна способна дробить тела, помещенные в жидкость (кусочки металла превращаются в тонкую взвесь). С его помощью можно дробить камни в желчном пузыре и почках. Ультразвук оказывает сильное биологическое воздействие. Микробы в поле ультразвука погибают. С помощью ультразвука можно стерилизовать молоко и другие продукты.

В жидкостях ультразвуковые волны затухают слабее, чем в воздухе. Поэтому ультразвук применяется в гидроакустике. Наиболее важным прибором в гидроакустике является эхолот, или гидролокатор. Посылая короткие импульсы ультразвуковых волн, можно уловить импульсы, отраженные от дна или других твердых предметов. По времени запаздывания отраженного сигнала можно судить о расстоянии до препятствия. Так измеряют глубину моря (рис. 4.32), обнаруживают косяки рыб, встречный айсберг или подводную лодку. С помощью эхолота отечественными учеными был открыт подводный хребет в Северном Ледовитом океане.

По отражению ультразвука от раковины или трещины в металлической отливке можно судить о дефектах в изделиях.

Чрезвычайно совершенные ультразвуковые локаторы имеют дельфины и летучие мыши. Дельфины в мутной воде уверенно ориентируются, посылая ультразвуковые импульсы и улавливая импульсы, отраженные от предметов или добычи.

В полной темноте летучие мыши способны летать в комнате, в которой по всевозможным направлениям натянуто множество веревок, не задевая их. Уши с успехом заменяют им глаза. Летучая мышь испускает импульсы ультразвуковых колебаний. Частота колебаний в импульсе составляет 25 000—50 000 Гц. Длительность каждого импульса не превышает 0,015 с.

Любопытно, что ультразвук воспринимают собаки. Можно сделать ультразвуковой свисток и подавать им команды своей собаке. Никто, кроме вашей и других собак, эти команды не услышит.

1. Упругая металлическая пластина длиной l жестко закреплена на одном конце (см. рис. 4.24). Нарисуйте профиль стоячих волн, которые можно возбудить в этой пластине. Каковы собственные частоты пластины, если скорость распространения волн в ней равна υ?

2. Один камертон закреплен в тисках, а другой такой же камертон установлен на резонаторном ящике. Продолжительность звучания какого камертона больше?

3. Колеблющаяся с определенной амплитудой пластина создает волны один раз в воде, а другой раз в воздухе. В каком случае амплитуда колебаний давления в волне больше и почему?

Затухание ультразвука

Одной из основных характеристик ультразвука является его затухание. Затухание ультразвука – это уменьшение амплитуды и, следовательно, звуковой волны по мере ее распространения. Затухание ультразвука происходит из-за ряда причин. Основными из них являются:

убывание амплитуды волны с расстоянием от источника, обусловленное формой и волновыми размерами источника;
на неоднородностях среды, в результате чего уменьшается поток энергии в первоначальном направлении распространения;
, т.е. необратимый переход энергии звуковой волны в другие формы, в частности в тепло.

Первая из этих причин связана с тем, что по мере распространения волны от точечного или сферического источника энергия, излучаемая источником, распределяется на все увеличивающуюся поверхность волнового фронта и соответственно уменьшается поток энергии через единицу поверхности, т.е. . Для сферической волны, волновая поверхность которой растёт с расстоянием r от источника как r2, амплитуда волны убывает пропорционально r -1, а для цилиндрической волны — пропорционально r -1/2.

Рассеяние ультразвука происходит из-за резкого изменения свойств среды – её плотности и модулей упругости — на границе неоднородностей, размеры которых сравнимы с длиной волны. В газах это могут быть, например, жидкие капли, в водной среде — пузырьки воздуха, в твёрдых телах — различные инородные включения или отдельные кристаллиты в поликристаллах и т. п. Особый интерес представляет рассеяние на хаотически распределённых в пространстве неоднородностях.

Поглощение ультразвука может быть обусловлено различными механизмами. Большую роль играет вязкость и теплопроводность среды, взаимодействие волны с различными молекулярными процессами вещества, с тепловыми колебаниями кристаллической решётки и др.

3атухание звука, обусловленное рассеянием и поглощением, описывается экспоненциальным законом убывания амплитуды с расстоянием, т. е. амплитуда пропорциональна e-δr, а интенсивность – e-2δr в отличие от степенного закона убывания амплитуды при расхождении волны, где δ – коэффициент затухания звука .

Коэффициент затухания выражают либо в децибелах на метр (дБ/м), либо в неперах на метр (Нп/м).

Для плоской волны коэффициент затухания по амплитуде с расстоянием определяется по формуле

где α – коэффициент затухания с расстоянием, 1/м,
L – расстояние, м,
p(0), p(L) – амплитуда звукового давления в исходной точке и на расстояние L, Па

Коэффициент затухания от времени определяется

где β – коэффициент затухания от времени, 1/с,
T – время, с,
p(0), p(T) – амплитуда звукового давления в начале и через время T соответственно, Па

Для измерения коэффициента также используют единицу дБ/м, в этом случае

Децибел (дБ) – логарифмическая единица измерения отношения энергий или мощностей в акустике .

где A₁ – амплитуда первого сигнала,
A₂ – амплитуда второго сигнала

Тогда связь между единицами измерения (дБ/м) и (1/м) будет:

Коэффициент затухания выражается либо в децибелах на метр (дб/м), либо в неперах на метр (Нп/м) или что тоже самое м-1. Затухание в 1 Нп/м означает, что на расстоянии 1м амплитуда волны уменьшается в e раз (e =2,71 — основание натуральных логарифмов или число непера).

1 Нп/м = 8,68 дБ/м

Принцип действия установок для генерации ультразвуковых колебаний

Ультразвуковые установки, используемые для размерной обработки материалов (рис. 1) содержат:

генератор электрических колебаний;
акустический преобразователь;
ультразвуковую колебательную систему, систему подачи и отвода охлаждающей жидкости и суспензии с абразивом.

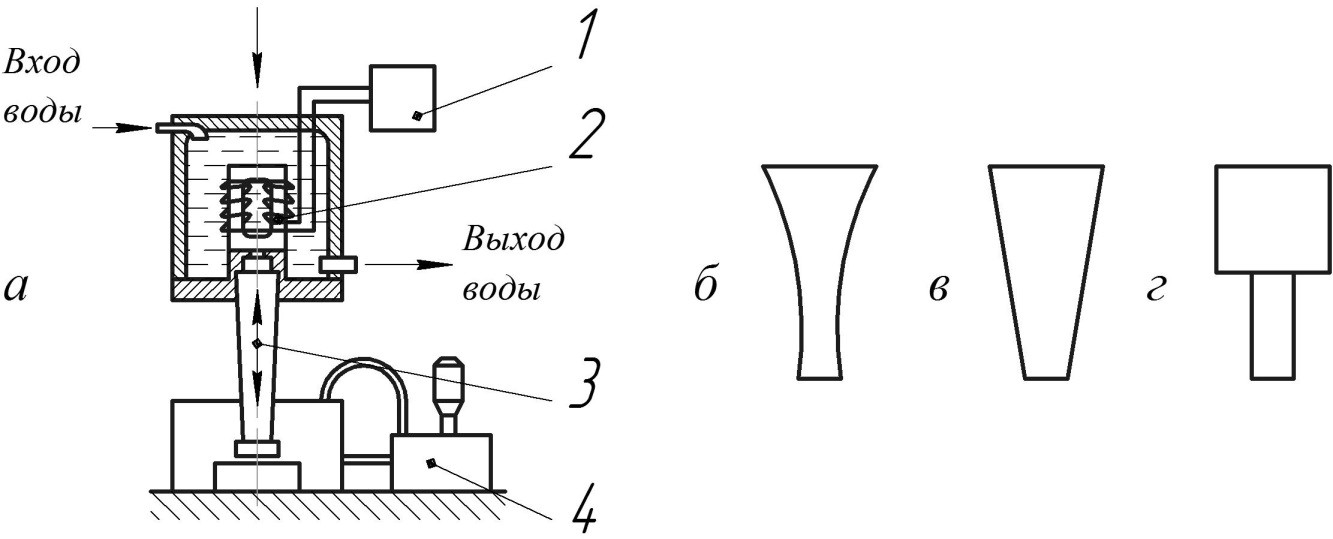

Рисунок 1 – Схема установки для ультразвуковой размерной обработки (а) и схемы концентраторов: экспоненциального (б), конического (в) и ступенчатого (г): 1 – генератор; 2 – акустический преобразователь; 3-ультразвуковая колебательная система; 4 – система подачи охлаждающей жидкости и суспензии с абразивом

Ультразвуковые генераторы предназначены для преобразования электрического тока промышленной частоты (50 Гц) в ток высокой частоты.

Акустический преобразователь предназначен для преобразования электрических высокочастотных колебаний в механические. Для целей размерной обработки преимущественно применяются магнитострикционные и пьезоэлектрические преобразователи.

В магнитострикционных преобразователях используется эффект продольной магнитострикции, заключающийся в изменении длины сердечника из ферромагнитного материала, помещенного в магнитное поле. Простейший магнитострикционный преобразователь представляет собой сердечник, выполненный в виде стержня или рамки с обмоткой возбуждения. При прохождении по обмотке переменного электрического тока в сердечнике наводится переменное магнитное поле, и возникают упругие деформации, вызывающие продольные колебания сердечника.

Для уменьшения потерь на токи Фуко металлические сердечники набирают из штампованных тонких пластин или наматывают из тонкой ленты. Магнитострикционные преобразователи выполняются с водяным охлаждением. Их максимальный электроакустический КПД в диапазоне частот 20…30 кГц составляет 50…70 %. С повышением частоты колебаний его значение уменьшается.

Магнитострикционные преобразователи изготавливают также из ферритов. Потери на вихревые токи у них практически отсутствуют. Поэтому сердечники из ферритов выполняют монолитными. Для их подмагничивания используют пластины ферритовых постоянных магнитов, которые вставляют или вклеивают в магнитопровод преобразователя. Электроакустический КПД ферритовых преобразователей достигает 80…85 %. Они не требуют высокого напряжения питания, принудительного водяного охлаждения.

В пьезоэлектрических преобразователях используется пьезоэлектрический эффект, сущность которого состоит в том, что в кристаллах с определённым типом решёток под действием электрического тока возникают внутренние напряжения, пропорциональные напряженности электрического поля. В результате размеры кристалла изменяются в соответствии с изменением электрического тока.

Все пьезоэлектрические материалы подразделяются на естественные и искусственные. Естественные – это кварц, сегнетовая соль, турмалин; искусственные – керамики титаната бария ЦТС-19 и титаната свинца ЦТС-23.

Преобразователи из кварца дорогие, а их размеры ограничены. Пьезокерамика значительно дешевле и требует меньших возбуждающих напряжений.

Колебательная система предназначена для передачи возникающих в преобразователе колебаний к рабочим узлам установки и в конечном итоге к обрабатываемой поверхности. В состав колебательной системы входят: волновод, концентратор, инструмент.

Волновод – это стержень или труба постоянного сечения, соединяющая акустический преобразователь с концентратором.

Концентратор предназначен для увеличения амплитуды механических колебаний инструмента путём обеспечения резонанса частот вибратора (магнитострикционного или пьезоэлектрического) с исполнительным инструментом. Основные формы концентраторов представлены на рисунке 1 б, в, г.

Взгляд изнутри: современные технологии в УЗИ

Сегодня отечественное здравоохранение закупает у зарубежных поставщиков порядка 3 тысяч УЗИ-сканеров в год. Дело в том, что до последнего времени такие устройства не выпускались серийно в России.

Эксперименты по применению ультразвука проводились и у нас в стране. В 1954 году в институте акустики Академии наук СССР даже появилось специализированное отделение, а в 1960-е годы был налажен выпуск отечественных УЗИ-сканеров. Но все они так и остались в статусе экспериментальных, не получили массового применения на практике, а к 1990-м годам и вовсе были замещены импортными аналогами.

В прошлом году Ростех в рамках программы импортозамещения наладил серийное производство российских УЗИ-сканеров – «РуСкан 50» и «РуСкан 60» на мощностях «Калугаприбор», входящего в концерн «Автоматика». Они относятся к среднему и высокому классу, в них применяются новейшие технологии, такие как 3D/4D-изображение, а также эластография, то есть УЗИ с применением дополнительного фактора – давления, помогающего по характеру сокращения тканей определять патологические изменения.

Методы ультразвуковой диагностики продолжают активно развиваться. В этом году к производственной линейке Ростех добавил аппараты экспертного класса. Госкорпорация представила новинку на форуме БИОТЕХМЕД – «РуСкан 65М» в рамках экспозиции холдинга «Швабе», который реализует маркетинговую стратегию и осуществляет продажи изделия. Это первый отечественный УЗИ-сканер экспертного класса.

Что означает определение «экспертный» в классификации УЗИ-сканеров? Основной критерий – это разрешающая способность. Здесь используются высокоплотные датчики, способные различать мельчайшие детали структур. Как упоминалось выше, каждый преобразователь имеет определенный набор пьезоэлементов. В аппаратах недорогого класса плотность этих элементов невысока. Чем больше плотность, тем более точной и достоверной будет диагностика.

Второй, не менее важный критерий – какой набор программ заложен в данном оборудовании. Для того чтобы обеспечивать высокий уровень исследования, как правило, применяют очень дорогие пакеты программного обеспечения. Это позволяет визуализировать наиболее тонкие детали, изменения структур органов, сосудов и тканей. Кстати, в «РуСкан 65М» программное обеспечение – российского производства.

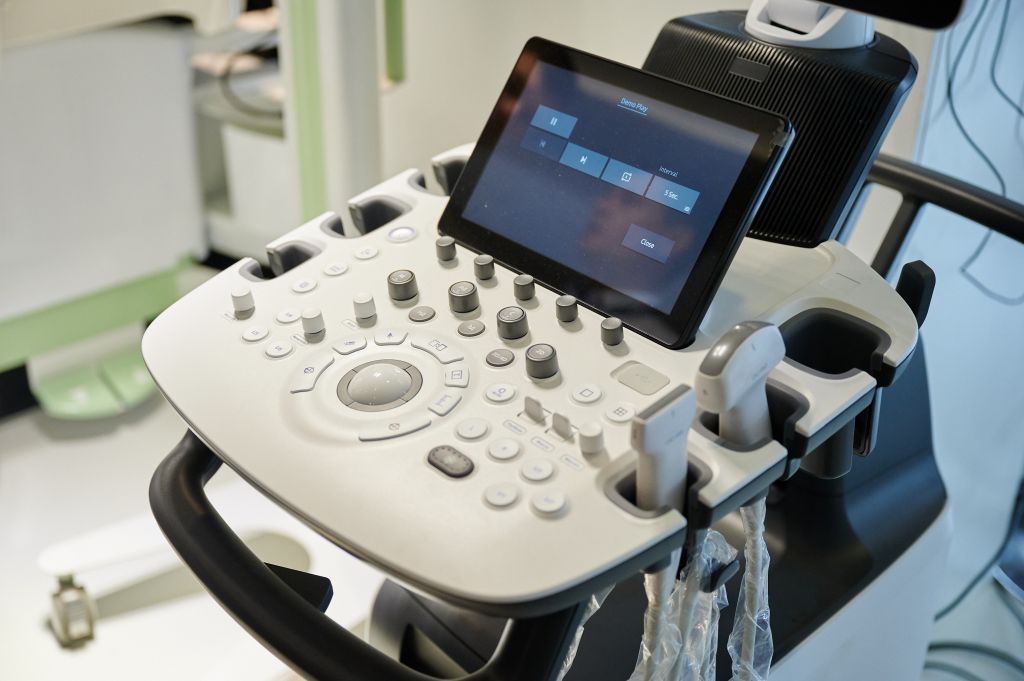

В новом изделии не только улучшено качество получаемого изображения, но и внедрены автоматизированные методы его обработки и анализа. Так, визуальную оценку плода осуществляет программа реконструкции полупрозрачного 3D УЗИ Crystal Vue, которая за счет усиления визуализации одновременно наружных и внутренних структур в одном реконструированном трехмерном изображении позволяет увеличить информативность и диагностическую достоверность исследования за счет повышения контрастности и подсветки внутренних структур дополняет объемное изображение морфологической информацией об объекте исследования, повышая точность диагностики. Среди других технологий новинки – программа автоматического анализа образований молочной железы S-Detect Breast. Еще одна функция изделия – фантастическая 5D Heart Color, которая реконструирует девять проекций сердца плода с одновременным отображением кровотока. Полученные данные позволяют наиболее детально оценить сердце на предмет врожденных патологий.

Таким образом, в течение нескольких десятилетий применение УЗИ в медицине претерпело огромные изменения, особенно в акушерстве: от простого измерения размеров плода до детальной оценки его кровотока и внутренних органов. То, что было технически невозможно еще совсем недавно, сегодня превращается в привычную составляющую рутинного ультразвукового исследования.

Физические свойства и особенности распространения ультразвука

Ультразвуковыми называются упругие колебания материальной среды с частотой, превышающий предел слышимости (15–20 кГц). Ультразвуковые колебания могут распространяться в любых упругих средах: жидких, твёрдых, газообразных. Различают три вида ультразвуковых волн – продольные, поперечные и поверхностные. В твёрдых телах могут распространяться волны всех трёх видов, в жидких и газообразных – только продольные волны разрежения – сжатия.

Ультразвук в газах, и в частности в воздухе, распространяется с большим затуханием. Жидкости и твердые тела представляют собой хорошие проводники, затухание в которых значительно меньше. Так, например, в воде затухание ультразвука в 1000 раз меньше чем в воздухе.

Малая длина ультразвуковых волн является основанием для того, чтобы рассматривать их распространение методами геометрической акустики. Физически это приводит к лучевой картине распространения. Отсюда вытекают такие свойства ультразвука, как возможность геометрического отражения и преломления, а так же фокусировка звука.

Следующая важная особенность ультразвука – возможность получения большой интенсивности даже при сравнительно небольших амплитудах колебаний. Ультразвуковые волны большой интенсивности сопровождаются рядом эффектов, которые могут быть описаны лишь законами нелинейной акустики.

Важной особенностью ультразвука является возможность концентрации энергии при сравнительно небольших амплитудах колебаний, так как плотность потока энергии пропорциональна квадрату частоты. Ультразвуковые волны большой интенсивности сопровождаются рядом эффектов

Так, распространению ультразвуковых волн в газах и жидкостях сопутствует движение среды, которое называется акустическим течением.

К числу важных явлений акустического течения относится кавитация, заключающаяся в росте в ультразвуковом поле пузырьков из имеющихся субмикроскопических зародышей газа или пара в жидкости, которые начинают пульсировать с частотой ультразвука и захлопываются в положительной фазе давления. При захлопывании пузырьков газа возникают большие давления, порядка тысяч атмосфер и образуются сферические ударные волны. Возле пульсирующих пузырьков возникают акустические микропотоки.

Ультразвуковые явления в кавитационном поле используются при получении эмульсий, аэрации жидкостей, очистке поверхностей от загрязнений, обезжиривании и травлении, ультразвуковом диспергировании, акустическом эмульгировании и т. д.

Основными параметрами ультразвуковых колебаний являются:

длина волны λ – расстояние между двумя смежными точками, находящимися в одной фазе;
амплитуда колебаний А – наибольшее смещение колеблющейся точки от положения равновесия;
частота колебаний f – количество колебаний в единицу времени;
период колебаний T – время распространения волнового движения на расстояние, равное длине волны;
средняя скорость колебательных движений V;
скорость распространения звуковых волн С.
