Чем отличаются и где используются постоянный и переменный ток

Недостатки переменного тока

1. Важнейшим недостатком переменного тока является наличие реактивной мощности. Как известно, конденсатор и катушка индуктивности проявляют свои реактивные свойства только в цепях переменного тока. Проще говоря, катушка и конденсатор создают реактивное сопротивление переменному току, но не потребляю его. В результате этого из полной мощности, отдаваемой генератором переменного тока, часть мощности не затрачивается на выполнение полезной работы, а лишь бесполезно циркулирует межу генератором и нагрузкой. Такая мощность называется реактивной и является вредной. Поэтому ее стараются минимизировать.

Однако большинство нагрузок – двигатели, трансформаторы и сами провода являются индуктивными элементами. А чем больше индуктивность, тем большую долю составляет реактивная мощность от полной и с этим нужно бороться.

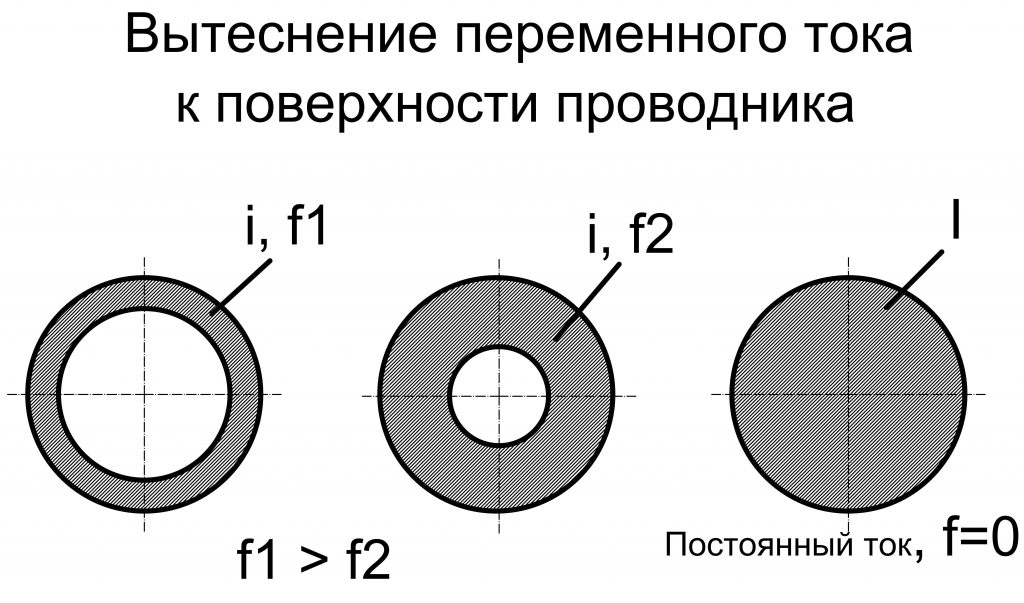

1. Второй главный недостаток переменного тока заключается в том, что он протекает не по всему сечению проводника, а вытесняется ближе к его поверхности. В результате снижается площадь, по которой протекает электрический ток, что в свою очередь приводит к увеличению сопротивления проводника и к росту потерь мощности в нем.

Чем выше частота, тем сильнее вытесняется ток к поверхности проводника и в конечном счете, тем выше потери мощности.

Предыдущая
РазноеРежимы работы транзистора
Следующая
РазноеАвтоматические выключатели

Основные сведения о переменном токе

Периодический переменный ток.

Известно, что, для того чтобы вызвать в цепи переменный ток, используют генераторы переменного тока. В таких генераторах электродвижущая сила (ЭДС) возникает в процессе электромагнитной индукции. В полости цилиндрической формы вращается магнит, называемый ротором, а неподвижный сердечник с его обмоткой называется статором.

Переменный ток применяется в устройствах связи (радио, телевидение, проволочная телефония и пр.), и все это благодаря тому, что напряжение и силу переменного тока можно преобразовывать почти без потери энергии.

Для промышленности и освещения переменный ток вырабатывается генераторами, приводимыми во вращение водяными или паровыми турбинами и двигателями внутреннего сгорания.

Переменный ток бывает однофазным и многофазным. Из многофазных широкое распространение получил трехфазный ток – система переменного тока, состоящая из трех электрических цепей, имеющих одинаковую частоту и электродвижущую силу, сдвинутые по фазе на 120°. Трехфазная система переменного тока применяется в промышленности для питания электродвигателей, электропечей, освещения.

Схема простейшего генератора переменного тока.

При прохождении по проводнику переменный ток выделяет столько же тепла, сколько и постоянный. Время, в течение которого совершается одно колебание, называют периодом (обозначают буквой Т). Состояние переменного тока в отдельные моменты времени называют фазами. А число периодов в секунду – частотой. Единицей частоты является герц (Гц). Если мы говорим, что в одну секунду совершается одно колебание, то частота будет равна 1 Гц.

При помощи выпрямителей переменный ток может быть преобразован в постоянный (для большинства устройств требуется постоянный ток).

Долгое время в электротехнике применялся исключительно постоянный ток. Но потом возникла необходимость в передаче электроэнергии на дальние расстояния. В быту обычно используется переменный ток, поэтому мы расскажем подробнее о нем и его физических характеристиках.

При передаче электроэнергии по проводам в них возникают потери, пропорциональные квадрату тока. Для уменьшения потерь необходимо уменьшить ток. Но для передачи той же мощности при меньшем токе необходимо более высокое напряжение. Поэтому передача электроэнергии на дальние расстояния может быть выполнена только при высоком напряжении.

Преобразование с малыми потерями больших токов низкого напряжения в малые токи высокого напряжения, или наоборот, может производиться лишь посредством электромагнитного аппарата переменного тока — трансформатора. Поэтому в настоящее время преимущественно применяется переменный электрический ток.

Ток, изменяющийся в течение определенного времени по величине и направлению, называется переменным током. Переменный ток, изменяющийся по синусоидальному закону, представляет собой однофазный синусоидальный ток: i = IM sin (wt + cp), где IM — амплитудное значение тока.

Промежуток времени, в течение которого осуществляется одно полное колебание, называется периодом Т.

Число периодов в секунду называется частотой, которая выражается формулой F = 1/Т Частота измеряется в герцах (Гц).

Величина w = 2яср = 2л/Т называется угловой частотой и измеряется в рад/сек; угол Zwcp называется начальной фазой.

На практике наибольшее распространение получил ток, который изменяется с частотой 50 периодов в секунду, т. е. 50 Гц.

Начало электрификации в США.

Первые лампы были дуговыми, они светились электрическим разрядом, горящим на открытом воздухе, зажигаемым между двумя угольными электродами. Экспериментаторы того времени довольно быстро установили, что именно при 45 вольтах дуга становится более устойчивой, однако для безопасного зажигания, последовательно с лампой подключали резистивный балласт, на котором падало в процессе работы лампы около 20 вольт.

Так, долгое время применялось постоянное напряжение 65 вольт. Затем его повысили до 110 вольт, чтобы можно было последовательно включить в сеть сразу две дуговые лампы.

Эдисон был фанатичным сторонником систем постоянного тока, и генераторы постоянного тока Эдисона поначалу так и работали, подавая в потребительские сети 110 вольт постоянного напряжения.

Но технология постоянного тока Эдисона была очень-очень затратной, экономически не выгодной: нужно было прокладывать много толстых проводов, да и передача от электростанции до потребителя не превышала расстояния в несколько сотен метров, поскольку потери при передаче были огромны.

Позже была введена трехпроводная система постоянного тока на 220 вольт (две параллельные линии по 110 вольт), однако существенно положение относительно экономичности такой передачи не улучшилось.

Позже Никола Тесла разработал свои, совершенно новаторские генераторы переменного тока, и внедрил экономически более эффективную систему передачи электроэнергии при высоком напряжении в несколько тысяч вольт, и электроэнергию можно стало передавать на тысячи метров, потери при передаче снизились в десятки раз. Постоянный ток Эдисона не выдержал конкуренции с переменным током Тесла.

Трансформаторы на железе понижали высокое напряжение до 127 вольт на каждой из трех фаз, подавая его потребителю в виде переменного тока. При работе генераторов переменного тока, приводимых в движение паром или падающей водой, роторы их вращались с частотой от 3000 оборотов в минуту и даже больше. Это позволяло лампам не мерцать, асинхронным двигателям нормально работать, выдерживая номинальные обороты, а трансформаторам — преобразовывать электричество, повышать и понижать напряжение.

Между тем, в СССР напряжение сетей до 60-х годов оставалось на уровне 127 вольт, затем с ростом производственных мощностей его подняли до привычных нам теперь 220 вольт.

Доливо-Добровольский, так же как и Тесла, исследовавший возможности переменного тока, предложил использовать для передачи электроэнергии именно синусоидальный ток, а частоту предложил установить в пределах от 30 до 40 герц. Позже сошлись на 50 герцах в СССР и на 60 герцах — в США. Эти частоты были оптимальными для оборудования переменного тока, во всю работавшего на многих заводах.

Частота вращения двухполюсного генератора переменного тока составляет 3000 либо максимум 3600 оборотов в минуту, и дает как раз частоты 50 и 60 Гц при генерации. Для нормальной работы генератора переменного тока, частота должна быть не менее 50-60 Гц. Промышленные трансформаторы без проблем преобразуют переменный ток данной частоты.

Сегодня принципиально можно повысить частоту передачи электроэнергии до многих килогерц, и сэкономить таким образом на материалах проводников в ЛЭП, однако инфраструктура остается приспособленной именно для тока частотой 50 Гц, она была так спроектирована изначально по всему миру, генераторы на атомных электростанциях вращаются с все той же частотой 3000 оборотов в минуту, имеют всё ту же пару полюсов. Поэтому модификация систем генерации, передачи и распределения электроэнергии — вопрос отдаленного будущего. Вот почему 220 вольт 50 герц остаются у нас пока стандартом.

Напряжение электросети, розетки, штепсели, переходники и адаптеры — вот то, о чем должен подумать каждый турист, который отправляется в незнакомую страну. Это особенно актуально в современном мире, когда подавляющее большинство людей путешествуют со своими личными электронными приборами, требующими постоянной подзарядки — от фотоаппаратов и мобильных телефонов до ноутбуков и систем навигации. Во многих странах вопрос решается просто — с помощью переходника.

Однако вилки и розетки — это только «полбеды». Напряжение в сети также может быть отличным от привычного на родине — и об этом стоит знать и помнить, иначе можно испортить прибор или зарядное устройство. Например, в Европе и большинстве азиатских стран напряжение варьируется от 220 до 240 вольт. В Америке и Японии в два раза меньше — от 100 до 127 вольт. Если прибор, рассчитанный на американское или японское напряжение, вставить в розетку в Европе — он сгорит.

Тепловые источники

К тепловым относят различные термоэлементы. Термоэлемент —  это прибор в котором, тепловая энергия, получаемая от нагревателя, превращается сначала во внутреннюю энергию вещества, а затем — в электрическую энергию.

Один из таких элементов называют термопарой (рис. 5). Термопара состоит из двух различных металлических проволок, спаянных вместе. Если нагреть место их соприкосновения, то на свободных концах проволочек можно обнаружить электрическое напряжение (ссылка).

Рис. 5. Две проволоки из различных металлов могут создавать ток в цепи при нагревании

Если свободные концы термопары присоединить к потребителю тока, то под действием тепловой энергии по замкнутой цепи побегут электроны, то есть, возникнет электрический ток.

Таким образом, эта незамысловатая конструкция преобразовывает внутреннюю энергию нагреваемых металлов в электрическую энергию.

Постоянный ток, его происхождение и применение

С источниками постоянного тока мы сталкиваемся ежесекундно. Когда вы читаете эту статью с экрана своего монитора, в том, что вы различаете буквы, есть заслуга постоянного тока. Именно от источников постоянного тока запитан компьютер и все его микросхемы. Именно перепадами между уровнями сигнала, соответствующим нулю и единице, мы обязаны существованию цифровой вселенной. Постоянный ток протекает в фонарике и мобильном телефоне, в автомобиле и множестве других устройств бытового и специального назначения, где есть хоть один транзистор или диод.

Вместе с тем, способы получения и применение постоянного тока были известны еще во времена Древнего Мира. Археологами, производящими раскопки в долине Евфрата, были найдены странные керамические сосуды в жилище некоторых ювелиров. Сосуды имели устройство, схожее с гальванической батареей и соединялись между собой медной проволокой. Каково же было удивление археологов, когда они ради эксперимента заполнили один из сосудов кислотой и получили на его полюсах потенциал, равный полутора вольтам! Оказалось, что блоки батарей древние ювелиры применяли для гальванического покрытия ювелирных изделий различными металлами, что и подтвердили готовые образцы изделий, которые часто попадались ученым ранее.

Есть гипотезы, говорящие в пользу того, что при строительстве пирамид в Египте использовали электричество для освещения залов и коридоров в тех местах, где наносили росписи барельефы. Ученые спорят до сих пор по этому поводу, так как есть предположение о том, что свет подавали при помощи системы зеркал с поверхности. Как бы то ни было, но следов копоти на стенах древних залов с росписями не обнаружено и это факт, который остается необъяснимым до сих пор. Ясно одно, что шумеры умели пользоваться электричеством, а жили они раньше египетской цивилизации.

В современном понимании постоянный ток возникает в замкнутой цепи, состоящей из источника постоянного тока, например, аккумуляторной или химической батареи, проводников и нагрузки. В качестве нагрузки может выступать материал с электрическим сопротивлением, гораздо большим, нежели сопротивление проводников, замыкающих электрическую цепь. Это может быть лампочка с вольфрамовой спиралью или реостат из нихромовой проволоки или любая другая нагрузка, сопротивление которой имеет значение, отличное от нуля.

Получают постоянный ток различными способами. Самый древний из них – химический, основанный на возникновении разницы потенциалов между проводниками из разных материалов, помещенных в кислотную или щелочную среду. Химические батареи и аккумуляторы используются людьми не одно тысячелетие и сегодня они в ходу, только в очень усовершенствованном виде по сравнению со своими древними предками. Более современные источники постоянного тока – фотоэлементы, позволяющие получать разницу потенциалов при облучении их Солнцем и генераторы постоянного тока, которые приводят в действие при помощи механической энергии, прилагаемой снаружи. Сегодня генераторы постоянного тока наиболее распространены в ветроустановках с преобразователем напряжения.

Постоянный ток движет поезда на железной дороге. Электрифицированные участки сегодня составляют значительную величину по протяженности в нашей стране. Постоянный ток применяют и для передачи на большие расстояния значительных мощностей электрической энергии при сверхвысоких потенциалах.

При всей широте применения постоянного тока имеются значительные ограничения, которые препятствуют использованию его в повседневной деятельности для питания бытовых приборов и промышленных установок. Связано это с большими потерями на омическое сопротивление в проводниках, что сказывается самым негативным образом на работе осветительного и прочего оборудования. Для того чтобы снизить потери, необходимо применять проводники большего сечения, причем, альтернативы меди здесь практически нет. А медные провода весьма дороги.

Это препятствие заставило ученых искать иные способы получения и передачи электроэнергии на любые расстояния практически без потерь. Ныне в этой области человеческой деятельности главную роль играет переменный ток.

Расшифровка обозначений на мультиметре, что означают кнопки и значки?

Всем привет! Сегодня мы снова поговорим о таком приборе, как мультиметр. Этот прибор, который еще называют тестером предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – в общем везде, где есть электричество. Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.

Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:

1. аналоговые мультиметры – данные отображаются стрелкой. Это мультиметры, которые до сих пор используют люди старой закалки, они часто не могут или не хотят работать с современными приборами;
2. цифровые мультиметры – данные отображаются цифрами. Этот вид тестеров пришел на смену стрелочным, я например, предпочитаю пользоваться таким прибором.

Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.

Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:

Классификация

Постоянный и переменный ток

Если заряженные частицы движутся внутри макроскопических тел относительно той или иной среды, то такой ток называют электрический »ток проводимости». Если движутся макроскопические заряженные тела (например, заряженные капли дождя), то этот ток называют »конвекционным».

Токи различают на постоянный и переменный. Также существуют всевозможные разновидности переменного тока. При определении видов тока слово «электрический» опускают.

• Постоянный ток — ток, направление и величина которого не меняются во времени. Может быть пульсирующий, например выпрямленный переменный, который является однонаправленным.
• Переменный ток — электрический ток, изменяющийся во времени. Под переменным током понимают любой ток, не являющийся постоянным.
• Периодический ток — электрический ток, мгновенные значения которого повторяются через равные интервалы времени в неизменной последовательности.
• Синусоидальный ток — периодический электрический ток, являющийся синусоидальной функцией времени. Среди переменных токов основным является ток, величина которого изменяется по синусоидальному закону. Любой периодический несинусоидальный ток может быть представлен в виде комбинации синусоидальных гармонических составляющих (гармоник), имеющих соответствующие амплитуды, часто́ты и начальные фазы. В этом случае Электростатический потенциал каждого конца проводника изменяется по отношению к потенциалу другого конца проводника попеременно с положительного на отрицательный и наоборот, проходя при этом через все промежуточные потенциалы (включая и нулевой потенциал). В результате возникает ток, непрерывно изменяющий направление: при движении в одном направлении он возрастает, достигая максимума, именуемого амплитудным значением, затем спадает, на какой-то момент становится равным нулю, потом вновь возрастает, но уже в другом направлении и также достигает максимального значения, спадает, чтобы затем вновь пройти через ноль, после чего цикл всех изменений возобновляется.
• Квазистационарный ток — относительно медленно изменяющийся переменный ток, для мгновенных значений которого с достаточной точностью выполняются законы постоянных токов. Этими законами являются закон Ома, правила Кирхгофа и другие. Квазистационарный ток, так же как и постоянный ток, имеет одинаковую силу тока во всех сечениях неразветвлённой цепи. При расчёте цепей квазистационарного тока из-за возникающей э. д. с. индукции ёмкости и индуктивности учитываются как сосредоточенные параметры. Квазистационарными являются обычные промышленные токи, кроме токов в линиях дальних передач, в которых условие квазистационарности вдоль линии не выполняется.
• Ток высокой частоты — переменный ток, (начиная с частоты приблизительно в десятки кГц), для которого становятся значимыми такие явления, которые являются либо полезными, определяющими его применение, либо вредными, против которых принимаются необходимые меры, как излучение электромагнитных волн и скин-эффект. Кроме того, если длина волны излучения переменного тока становится сравнимой с размерами элементов электрической цепи, то нарушается условие квазистационарности, что требует особых подходов к расчёту и проектированию таких цепей.
• Пульсирующий ток — это периодический электрический ток, среднее значение которого за период отлично от нуля.
• Однонаправленный ток — это электрический ток, не изменяющий своего направления.

Вихревые токи

Вихревые токи Фуко

Вихревые токи ( или токи Фуко) — замкнутые электрические токи в массивном проводнике, которые возникают при изменении пронизывающего его магнитный поток, поэтому вихревые токи являются индукционными токами. Чем быстрее изменяется магнитный поток, тем сильнее вихревые токи. Вихревые токи не текут по определённым путям в проводах, а замыкаясь в проводнике образуют вихреобразные контуры.

Существование вихревых токов приводит к скин-эффекту, то есть к тому, что переменный электрический ток и магнитный поток распространяются в основном в поверхностном слое проводника. Нагрев вихревыми токами проводников приводит к потерям энергии, особенно в сердечниках катушек переменного тока. Для уменьшения потерь энергии на вихревые токи применяют деление магнитопроводов переменного тока на отдельные пластины, изолированные друг от друга и расположенные перпендикулярно направлению вихревых токов, что ограничивает возможные контуры их путей и сильно уменьшает величину этих токов. При очень высоких частотах вместо ферромагнетиков для магнитопроводов применяют магнитодиэлектрики, в которых из-за очень большого сопротивления вихревые токи практически не возникают.

Почему переменный ток используется чаще постоянного?

Если ответить коротко на этот вопрос, то все дело в его многофункциональности. Что можно делать с переменным напряжением, вот несколько направлений:

подвергать трансформации;

менять частоту;

получать многофазные цепи;

в некоторых областях дает лучшие характеристики.

Одно из главных преимуществ – возможность трансформации. Правда, постоянное напряжение можно также менять с помощью делителя напряжения или умножителя, но это будет одна электрическая цепь. Для гальванической развязки нужен трансформатор, в котором используется две и более независимых цепей.

Кроме того, трансформатор намного проще умножителей напряжения и позволяет значительно увеличивать напряжение

Почему так важно повышать напряженность цепи? Дело в том, что по закону Ома, чем выше напряжение, тем меньше потери при передаче, а это дает возможность передавать электроэнергию на большие расстояния

Все радиоустройства для передачи сигнала без проводов используют переменную составляющую, называемую промежуточной частотой. Набор частот позволяет использовать множество радиоустройств, которые не мешают друг другу. Длинноволновые сигналы способны распространяться на большие расстояния, огибая Землю. Ультракороткие частоты, напротив, распространяются по прямой, позволяя создавать радиотелескопы для изучения космоса, недр Земли, океана.

При использовании синусоидального тока возникает возможность увеличивать мощность передачи к электропотребителям. Достигается это увеличением числа фаз. Мощность однофазного и трехфазного двигателя будет значительно отличаться при одних и тех же габаритах. А передача большей мощности будет достигнута в трехфазной сети при одинаковом сечении проводов.

Чтобы выпрямить переменный ток, достаточно использовать несложное устройство, называемое выпрямитель, а вот из постоянного сделать переменный синусоидальный с помощью радиодеталей будет несколько хлопотно. До сравнительно недавнего времени для освещения использовались лампы накаливания. Использование постоянного и переменного тока дают разные результаты цветопередачи, белый свет дают лампы переменного тока. Правда, современные лампы, работающие на фотодиодах, используют постоянную составляющую, но по мощности они еще не достигли своих собратьев.

Никола Тесла: вопросы безопасности и эффективности

Когда Никола Тесла ушел от Томаса Эдисона, последний устроил информационную атаку против изобретений Николы Тесла, уверяя, что переменный ток опасен для жизни человека. На самом деле все дело в величине напряжения, которое подавалось на испытуемых животных. Тесла для опровержения такого утверждения пропускал через себя ток высокой частоты. И это действительно так. Чем выше частота, тем меньше заряд проходит через внутренности человека, скапливаясь на его коже.

Что касается эффективности, то разница работы ламп накаливания говорит сама за себя. Их мощность и цветовая передача была лучше у Николы, чем у Томаса. Поэтому у Николы появлялось все больше заказчиков для освещения различных объектов. Кроме того, передача сигнала по воздуху могла осуществляться только с переменной волной, что, конечно же, невозможно для постоянного тока. Но как распространяются радиоволны?

Через эфир

Еще в XVII веке Рене Декарт выдвинул гипотезу о существовании эфира. Непонимание того, как передается свет в вакууме, подтолкнуло к такому предположению. Поэтому стали считать, что в любом пространстве существует некая физическая среда, обладающая способностью проводить через себя различные волны.

Однако разработка теории относительности сделала этот термин ненужным. Кроме того, сам факт того, что эфир, как он понимался раньше, не имеет смысла, привело к устранению из употребления. Например, теория эфира противоречила закону распространения волн в газах и жидкостях. Само понимание природы света также опровергло такую гипотезу.

Схема источника переменного тока

В идеальных условиях источник тока генерирует ток, не зависящий от напряжения. Однако, в реальности добиться этого очень сложно. При подключении большой нагрузки значения обоих показателей неизбежно проседают.

Поэтому, когда речь идет о реальных источниках тока, то имеются ввиду схемы, которые могут обеспечивать силу тока в заданном диапазоне для определенных нагрузок. Наибольшее применение источники тока (не путать с источниками напряжения) нашли в схемах для питания аналоговых приборов, операционных и дифференциальных усилителей, измерительных мостов и т.п., ну и, конечно же, для зарядки аккумуляторов. Источник переменного тока – это генераторные установки, в основе которых лежит двигатель. Вращение вала и перемещение катушек в постоянном магнитном поле создают эффект изменения не только силы тока, но и направления его действия.

Рис.1. Генератор переменного тока

График изменения тока в зависимости от времени.

Рис. 2. рафик изменения тока в зависимости от времени

Это классическая синусоида.

В составе радиосхем переменный ток чаще всего преобразуется в постоянный. Однако, если мы говорим об источнике тока уже в составе радиосхем, то задача создания переменной ЭДС заметно усложняется без генераторных установок.

Типовой источник тока (постоянного) состоит из элементов, обозначенных на функциональной схеме ниже.

Рис. 3. Функциональная схема

Это:

• Источник питания (в данном случае постоянного напряжения);
• Датчик тока;
• Регулирующий элемент (в простейшем варианте может быть реализован транзистором, к которому нагрузка подключается в эмиттерную цепь);
• Цепь обратной связи.

В качестве простого примера.

Рис. 4. Схема источника тока

Стоит отметить, что переменный ток применяется в схемах крайне редко, в основном вся радиоаппаратура строится на источниках постоянного тока или напряжения.

Варианты схем источников переменного тока

Однако, в отдельных случаях может потребоваться источник именно переменного тока. Наиболее часто используемая схема в цепях с малыми напряжениями выглядит следующим образом.

Рис. 5. Схема источника переменного тока с малыми напряжениями

В основе лежит все та же схема с регулятором напряжения и цепью обратной связи, управляющей операционными усилителями, обозначенная в начале.

Здесь ток в нагрузке может протекать как в одном, так и в противоположном направлении.

На выходе обеспечивается ток от -10 мА до +10 мА, при условии подачи напряжения +10 и -10 В.

Уменьшения погрешности на выходе можно добиться за счет подбора резисторов R1-R6, допуск номинала которых не превышает 1%.

Операционный усилитель можно использовать практически любой. Но наилучший вариант для слаботочных схем – ОУ с малыми напряжения смещения и входными токами.

К транзисторам VT1 и VT2 тоже особых требований нет. Подойдут даже маломощные, работающие с напряжением на коллекторе до 30 В и силой тока 20-150 мА.

ИБП

Источники бесперебойного питания часто путают с источниками переменного тока, так как они предназначены для фактической замены основного источника питания. Однако, на практике эти устройства выдают не переменный ток, а переменное напряжение.

Принцип работы ИБП:

1.Преобразование сетевого тока из переменного в постоянный;

2.Зарядка аккумулятора постоянным током;

3.При отключении основного источника питания выходная цепь получает питание от аккумулятора (химический источник постоянного тока);

4.Постоянный ток аккумулятора преобразуется в переменное напряжение и отдается потребителям.

Типовая схема инвертора (преобразователя) напряжения из постоянных 12 В в переменные 230 В выглядит следующим образом.

Рис. 6. Типовая схема инвертора

Обозначения на электроприборах и схемах

Часто возникает потребность в том, чтобы определить на каком токе работает устройство. Ведь подключение устройства, работающего на постоянном токе в электрическую сеть переменного тока, неминуемо приведет к неприятным последствиям: повреждению прибора, возгоранию, электрическому удару. Для этого в мире существуют общепринятые условные обозначения для таких систем и даже цветовая маркировка проводов.

Условно, на электроприборах, работающих на постоянном токе указывается одна черта, две сплошных черты или сплошная черта вместе с пунктирной, расположенные друг под другом. Также такой ток маркируется обозначением латинскими буквами DC. Электрическая изоляция проводов в системах постоянного тока для положительного провода окрашена в красный цвет, отрицательного в синий или черный цвет.

На электрических аппаратах и машинах переменный ток обозначается английской аббревиатурой AC или волнистой линией. На схемах и в описании устройств его также обозначают двумя линиями: сплошной и волнистой, расположенных друг под другом. Проводники в большинстве случаев обозначаются следующим образом: фаза – коричневым или черным цветом, ноль – синим, а заземление желто-зеленым.
