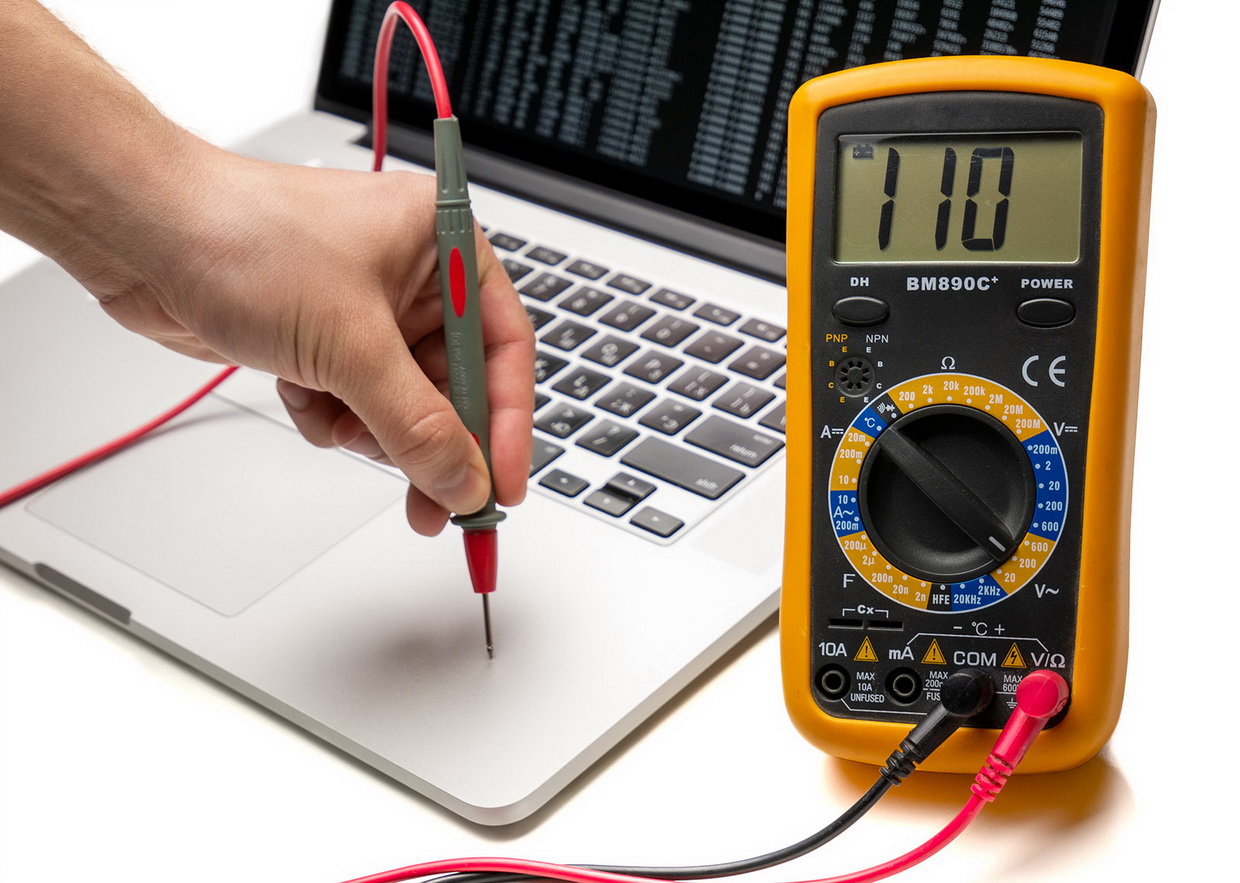

Откуда на корпусе ноутбука напряжение?
Обычно неприятные ощущения покалывания возникают, когда человек касается каких-то заземленных металлических поверхностей.
Например, радиатора батареи под столом и одновременно держит руки на металлической части компьютера.
В моем случае это была заземленная металлическая кромка столешницы. Если одновременно коснуться кромки столешницы и макбука, в руках появлялось ощутимое покалывание.
Увы, этого не избежать, и виной всему — правильное проектирование блоков питания и зарядных устройств.

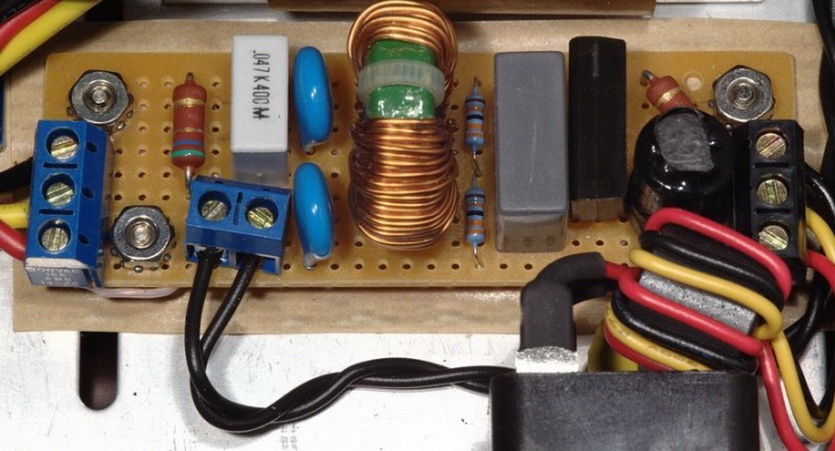

Дело в том, что в схеме блока питания компьютера есть фильтр помех.
Его вход представляет собой пару конденсаторов, подсоединенных с одной стороны на каждый из проводов сети 220В.
В таком случае корпус через один из конденсаторов фильтра будет соединен с нулевым проводом сети, а через другой — с фазой.

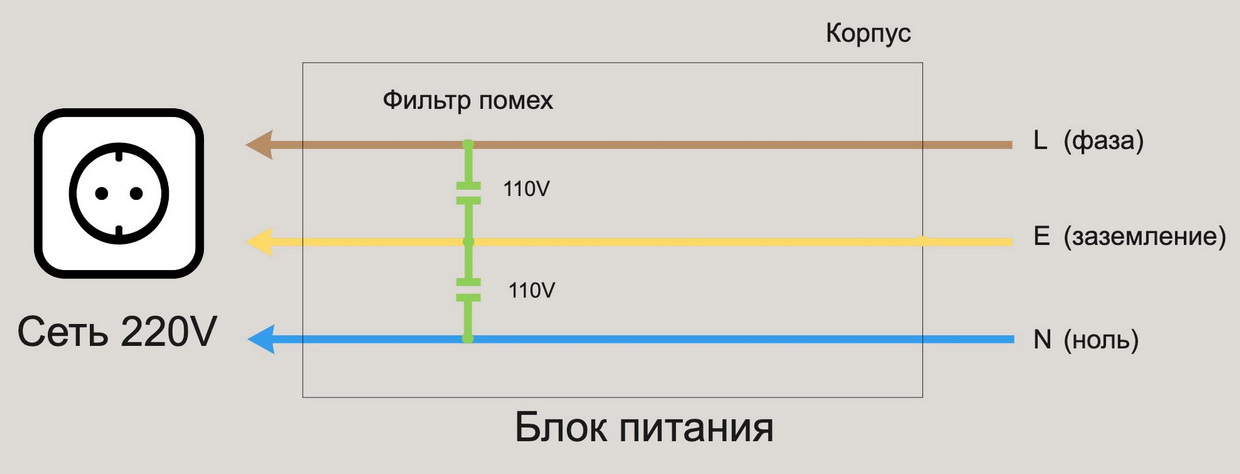

Дело в том, что подключение к сети происходит по 3 проводам с использованием пары конденсаторов в роли фильтров сетевых помех.
Оба подключены к защитному заземлению (желтый провод E), которое подключено к корпусу устройства.
Если есть заземление, ток с корпуса уходит «в землю». Если заземления нет — на корпусе оказывается напряжение половина напряжения электросети, т.е. 110В.
Можно ли оставлять зарядку сотового телефона в розетке ??!!
Можно ли оставлять зарядку сотового телефона в розетке?
Сотовая связь прочно вошла в нашу повседневную жизнь. Элементом питания сотового телефона служит аккумуляторная батарея. Ее заряда обычно хватает максимум на два-три дня нормального использования телефона, после чего аккумулятор подзаряжается от зарядного устройства.
После завершения зарядки зарядное устройство целесообразно отключить от сети, но часть пользователей это не делает. Так что картину, которая изображена на рисунке 1, не редкость.
Типичная для современной семьи картина: приходится заряжать несколько сотовых телефоновНасколько целесообразно отключать зарядник от розетки
Наиболее часто в пользу обязательного отключения неиспользуемого зарядника от розетки выдвигаются следующие соображения.
Зарядник продолжает потреблять ток в режиме холостого хода, а за расход электроэнергии нужно платить. Про потребляемый ток все правильно, но вот только годовое потребление даже самых несовершенных моделей не превысит одного кВт*час. Недаром некоторые производители электротехнической фурнитуры начали выпускать розеточные сборки с встроенным зарядным модулем и USB-выходом, рисунок 2, которые позволяют отказаться от неудобных навесных блоков.
. Пример бытовой силовой розетки с встроенным зарядным модулем
Постоянное воздействие сетевого напряжения сокращает срок службы устройства. Определенный резон в этом есть, но при типовом заявленном ресурсе в 50 тысяч часов его моральное устаревание наступает заметно раньше физического.
Риски пожара в результате внутреннего короткого замыкания при пробое находящихся под напряжением цепей. Такая возможность действительно существует, но реально ее следует опасаться только в отношении дешевых зарядников, изготовленных в странах Юго-Восточной Азии и не сертифицированных ведущими производителями сотовых телефонов.
. Возгорание розетки при неисправности зарядникаКогда все-таки стоит отключать зарядку от сети
Рассмотренные ранее ситуации фактически соответствуют некой идеализированной картине. А любая такая картина в определенных, хотя и, справедливости ради, немногочисленных случаях будет далека от действительности.
Какие же это случаи?
В первую очередь наличие дома маленьких детей и домашних животных, которых объединяет стремление все попробовать на вкус из неосознанного любопытства. Оболочка и изоляция проводов соединительного шнура довольно непрочна и легко повреждается, что приводит к поражению током.
Плохое состояние проводки и самого зарядного устройства, которое в самый неподходящий момент создаст в сети короткое замыкание, что может привести даже к пожару, рисунок 3.
И, наконец, высокие риски заливания квартиры, когда лежащее на полу зарядное устройство оказывается в воде, что опять же приводит к короткому замыканию.
Заключение
Соблюдение правила об отключении в отношении зарядок сотовых телефонов желательно, но его нарушение в большинстве случаев не приводит к отрицательным последствиям. Поэтому решение о его выполнении каждый принимает самостоятельно.
Использование iPhone во время зарядки может быть смертельно опасным
Предупреждения об этом вы не найдете ни в одной инструкции смартфона, однако, судя по участившимся трагедиям, оно скоро может там появиться. Чтобы не оказаться в числе пострадавших, советуем вам избегать использования своего телефона, пока он заряжается, и вот почему.
Практически каждый год мы слышим истории о том, как пользователи смартфонов, в числе которых iPhone, становятся жертвами электрического тока из-за того, что пользуются своими устройствами во время зарядки. Еще в июне 2013 года iPhone 5 убил своего хозяина — китайскую стюардессу Ма Айлюнь, которая отвечала на звонок во время зарядки телефона. Неделю спустя другого китайца ударило током в аналогичной ситуации, вследствие чего он десять дней пролежал в коме.
На этой же неделе стало известно еще об одной печальной истории: 30-летняя мать двоих детей из Малайзии Сухана Мохамад погибла от удара электрическим током во время телефонного разговора. Как вы могли догадаться, в этот момент ее смартфон тоже был подключен к зарядному устройству.
Какие меры предосторожности можно порекомендовать, чтобы дело не закончилось трагедией? Во-первых, необходимо пользоваться только оригинальными аксессуарами, безопасность которых гарантирует сама компания Apple. Однако некачественная конструкция зарядных устройств с коннектором Lightning и неоправданно высокая стоимость зарядок, приобретаемых на замену сломанным, часто вынуждает покупателей приобретать аксессуары от сторонних производителей, что автоматически включает их в группу риска
Так как количество владельцев таких аксессуаров продолжает расти, растет и угроза их жизни. Поэтому если вы заряжаете свой iPhone или iPad с помощью аксессуара, не произведенного Apple, настоятельно рекомендуем не пользоваться гаджетом в процессе зарядки.
Источник
независимость, объективность, профессионализм
заявки принимаются круглосуточно без выходных
- 8
- 8
- 8
Сопротивление тела человека
Наше тело — это в первую очередь не мышцы, а вода, которая замечательно проводит ток. Но эта водичка надежно спрятана под кожей, сопротивление которой весьма высоко. И более того, в разных местах у разных людей, данные будут очень сильно отличаться.
Например, сопротивление между сухих ладоней человека может достигать 10мОм (десять мегом). Это очень большая величина.
Но если при этом вы увеличиваете площадь контакта, то это же сопротивление сразу уменьшается в сотни раз.
Кроме того, если на вашем теле есть какие-то ранки или порезы, это еще в несколько раз снизит вашу защиту.
Это то же самое, что и провод в изоляции, у которого в одном месте будет случайный надрез от ножа. Аналогично и с вашей кожей. При любой утечке, весь ток устремится именно в эту точку.
А теперь представьте себе ванну, где ваше мокрое, размякшее тело полностью находится в контакте с водой. Как вы думаете, какое сопротивление оно будет иметь?
Чтобы не гадать, это дело можно легко измерить мультиметром. Конечно результат в каждом случае будет индивидуальным, но сильно выбиваться из общей картины не станет.
Только при замерах не повторяйте эксперименты обладателей премии Дарвина.
Как поговаривают, моряк ВМС США, однажды решил замерить свое «внутреннее сопротивление» без погрешности, которую дает кожа.
С этой целью он целенаправленно проткнул острыми щупами мультиметра подушечки пальцев и получил смертельное поражение, всего лишь от батарейки в 9 вольт. Ссылка на англо-язычный источник данного случая — здесь.
Мы же в ванной измерять сопротивление будем между сливом и рукой.
При опущенной руке в воду, цифры показывают значение около 1кОм.
При этом не стоит забывать про наличие мозолей и грубость кожи. У девушек, которые получше заботятся о своих руках чем парни, это сопротивление еще ниже.
И все это при условии чистой воды. В ситуации с грязной или мыльной от шампуня, данные замеров будут значительно отличаться. Но мы берем идеальные условия.
Исходя из всего этого, для дальнейших испытаний опасных для жизни, условное тело человека заменяем резистором в 1кОм.
Конечно он не вполне учитывает реальные составляющие сопротивления человеческого тела, но для понимания самого процесса сгодится и такой вариант.
Подставляя полученные данные в формулу, наблюдаем следующую пропорцию:
То есть, чтобы через человека лежащего в ванной пошел ток в 30мА, напряжение согласно закону Ома, должно быть равно всего лишь 30 Вольт.
Galaxy пишет «Проверка порта обнаружена влага»? Есть решение!
Любой влагозащищенный смартфон из серии Galaxy умеет выдавать
ошибку
Смартфон сигнализирует нам о том, что в разъеме USB Type-C он увидел влагу — устройство лучше не ставить на зарядку. Впрочем, даже если вы отчаянны и все равно решили зарядиться, то ничего не получится — зарядка не пойдет. Безопасность превыше всего!
Кстати, вот полный текст сообщения
Казалось бы, ничего аномального — ждем пока устройство высохнет и все «ОК». В принципе, так раньше и происходило со всеми смартфонами, которые были у нас в руках (Galaxy S7, S8, А-серия и т.д.)
Но, совсем недавно, после тестирования влагозащиты Galaxy S9, нас поджидал сюрприз. Смартфон искупался (умышленно), просушился (аккуратно) и… все равно отказался заряжаться с формулировкой «проверка порта обнаружена влага». Мы подождали целые сутки — проблема не ушла. Пришлось действовать. И вот каким образом можно победить и обойти эту неисправность:
- В качестве временного решения — заряжать при помощи беспроводной зарядки. Да, способ «на любителя» и подходит не всем, но ведь помогает!
- Просушить принудительно — если нет времени ждать, пока устройство высохнет самостоятельно. Можно использовать: мягкую ткань, бумагу и прочие «не агрессивные» предметы. Нельзя: нагревать, сушить феном, продувать сжатым воздухом и т.д. Будьте внимательны и отнеситесь к устройству бережно.
- Почистить разъем для зарядки (очень аккуратно!). Подойдёт сложенный лист бумаги или зубочистка. Не используйте металлические предметы или какие-либо жидкости. Думайте это не сработает? Зря. Вот комментарий от читателя к другой статье на нашем сайте (и подобных сообщений очень много).
- Почистить контакты провода Type-C. Если на провод попала вода, то он тоже может окислиться — контакты чистим нежно и бережно. Впрочем, можно «просто» (на самом деле не так-то это и легко) заменить кабель или использовать переходник из комплекта поставки (это намного проще).
- Сделать принудительную перезагрузку. Иногда Galaxy может «проглючить» — смартфон будет считать что влага есть, хотя ее уже нет. Перезагружаемся и «глюк» исчезнет.
Кстати, нам помог именно последний способ.
Мы принудительно перезапустили наш Galaxy S9 (зажать и держать «Громкость вниз» + «Включение») и предупреждение «проверка порта обнаружена влага» исчезло. Вот такой вот сбой системы, из-за которого мы сутки не могли зарядить смартфон при помощи провода. Samsung, не надо так больше:)
P.S. Пишите в комментарии свои вопросы, истории, советы и мнения! С удовольствием выслушаем, поддержим и поможем!
P.S.S. А если «лайк» поставить, то ваш Galaxy будет работать без каких-либо сбоев. Проверено на личном опыте!
Безопасность
Современные зарядные устройства это не просто миниатюрный трансформатор, понижающий напряжение с 220В до 5В.
Они уже давно представляют из себя умные девайсы, в которых изначально встроена защита от перепадов напряжения.
Обратите внимание на корпус своего блока питания. Вы удивитесь, но он способен работать в очень широких диапазонах от стандарта в 220В. В качественных блоках схема имеет защиту от перегрева и замыканий
Такие приборы сами по себе очень трудно спалить
В качественных блоках схема имеет защиту от перегрева и замыканий. Такие приборы сами по себе очень трудно спалить.
Также не забывайте, что сегодня почти в каждой второй квартире, считается нормой иметь в щитовой модульное реле напряжения.
Безусловно, перепады у нас случаются, но в 90% случаев они происходят в частных домах, питающихся от старых линий электропередач.
При этом выполненных голыми проводами, а не изолированным проводом СИП.
В городских многоэтажках такие проблемы наблюдаются гораздо реже. Наиболее вероятная причина которая может спалить вашу зарядку — это удар молнии в ЛЭП 10кв или 0,4кв.
В этом случае по всей эл.сети 220В проходит кратковременный импульс, величиной более 1000 вольт. От него не спасет даже реле напряжения.
Единственное что здесь помогает — это применение других современных устройств — УЗИП. Но почему-то они у нас распространены гораздо меньше, чем те же УЗО или УЗМ.
А теперь просто пройдитесь по квартире и посмотрите, что у вас включено 24 часа в сутки помимо зарядки. Наверняка это окажется:
телевизор
микроволновка
Но даже несмотря на вышеуказанную опасность импульса перенапряжения, вы же не вытаскиваете вилки этих приборов по несколько раз в сутки из блоков розеток.
Тогда спрашивается почему это нужно делать с дешевой зарядкой, стоимостью в десятки раз меньше, чем все остальное.
Более того, есть еще современные беспроводные зарядки.
Вот здесь можно заказать с бесплатной доставкой одну из самых популярных моделей по доступной цене и с хорошими отзывами.
Их прямое назначение быть постоянно включенными в розетку для вашего удобства. Кидаешь телефон на такой «блинчик» в любое время, и он без проблем заряжается.
Сейчас уже даже производят шкафчики с изначально вмонтированными беспроводными зарядками.
А еще есть розетки, где параллельно 220В присутствует разъем USB.
Прикупить подобные экземпляры можно вот здесь.
Они то уж точно никогда не выключаются и всегда находятся под напряжением. Однако здесь все же придется оговориться. В данный момент в широком ассортименте присутствует очень много дешевых подделок.
Внутри таких устройств вы не встретите качественных компонентов, и уже тем более каких-то умных защит.
Вот такие зарядки 100% нужно вытаскивать из розеток. Более того, лучше вообще отказаться от их использования. Даже при нормальном напряжении они способны спалить ваш телефон.
Основная опасность в них исходит от конденсаторов. Если один из них находится поблизости от трансформатора, то он нагревается.
В дальнейшем этот нагрев приводит к вздутию и взрыву. Также китайцы экономят на медном проводе самого трансформатора. В итоге такие зарядки греются, гудят и вибрируют.
При вибрации витки начинают тереться друг о друга и слой изоляционного лака стирается. Происходит межвитковое замыкание.
Чтобы выявить неисправное некачественное изделие, просто воткните зарядное устройство в розетку на холостом ходу без телефона. Через несколько минут подойдите к нему и потрогайте корпус.
Если он нагревается — ваш зарядник скорее всего неисправен. Такой девайс обязательно отключайте, греться он не должен.
Также он не должен пищать на холостом ходу. Это тоже косвенный признак скорой поломки.
А чтобы 100% избежать проблем в сильную грозу с молниями, отключайте не только источник питания смартфонов, но и все другое дорогостоящее оборудование.
Даже если ваш дом имеет грозозащиту и молниеотводы.
Молнии до сих считаются не до конца изученным явлением. И как наверняка спастись от их побочных действий не расскажет ни один эксперт.
Объяснение ученых, почему птиц не бьёт током на проводах
Итак, мы выяснили, что приводит в действие электрический ток. Для его прохождения необходим потенциал, количество заряженных частиц в котором больше или меньше.
Предположим, у нас есть провод и есть птица. Провод является потенциалом с определенным количеством заряженных частиц. Для того, чтобы он ударил током, ему нужно соприкоснуться с другим потенциалом.
Теперь представляем, что на провод села птица. Ее током не ударило. Почему? Потому что птица не является другим потенциалом. Она ведь не провод, она не содержит в себе большее или меньшее количество заряженных частиц.
Даже наоборот, из-за того, что она села обеими лапками на один провод, а ее лапки находятся на одном уровне и на небольшом расстоянии, птица сама становится потенциалом. Но не с другим количеством частиц, а дополнительным потенциалом провода.
А если потенциалы одинаковы, то есть, количество заряженных частиц в них одинаково, то ток не «пойдет». Таким образом и птицу током провод не ударит.
В такой ситуации, когда птица садится на провод и становится его потенциалом, электрический круг не замыкается, электрический ток не проходит, птица остается жива-здорова.
К тому же, есть и другие сопутствующие факторы, которые препятствуют удару током.
Первое – это воздух, который окружает птицу и провод. Воздух, как известно, диэлектрик, поэтому он не может вызвать реакцию тока.
Второе – лапки птицы. Они настолько малы и защищены специальным отталкивающим покрытием, что попросту препятствуют навредить невинной птичке.
В итоге получаем следующую картину.
Выходит, что объяснение такой странности более, чем банально. Это совсем не чудо, как кажется многим, это всего лишь законы физики и природы.
Заземление и защита УЗО
Раньше ванна имела непосредственный контакт с землей через металлические трубы. Сегодня при широком использовании пластика, ванну заземляют напрямую от щитка. Делается это в целях безопасности и уравнивания потенциалов всех металлических предметов в ванной комнате.
По-хорошему, при такой утечке с мокрым зарядником, у вас должно сработать УЗО. Но это если вы его смонтировали на ванную комнату или отдельную розетку в ней.
Именно это устройство обеспечит вашу максимальную безопасность. Даже при отсутствии заземления. Ему главное увидеть разницу токов в нулевом и фазном проводе, которая сразу появляется при утечке.
Исходя их всего вышесказанного, давайте сделаем главные выводы. Зарядка USB с напряжением всего 5В, действительно может убить вас в ванной и для этого должны совокупно сложиться несколько факторов:
1
При этом в электрощитке в обоих случаях отсутствует УЗО. Не думайте, что акриловая ванна вас спасет. Она также не безопасна. Утечка тока в ней может случится как по трубам, так и непосредственно по мыльной воде.
23
При этом влага может попасть внутрь заранее, еще при наборе горячей воды в ванну, когда вокруг все потеет как зеркало.
Поэтому оставляйте подобные девайсы и гаджеты за пределами ванной комнаты и никогда не заряжайте телефоны в сырых и влажных помещениях.
Источник — AlexGyver.
https://youtube.com/watch?v=vhz2NW3qp8Q%3F
Другие интересные вопросы и ответы
Почему от айфона при зарядке бьет током?
Чтобы человек почувствовал на себе воздействие электрического тока, нужно, чтобы напряжение превысило некий порог чувствительности. Для большинства людей (при сухой коже) это примерно 80 вольт. Сами понимаете, что в айфоне нет таких напряжений. Теперь по существу.
Если бьет током однократно, а затем прикосновение к айфону проходят без последствий, значит, это статическое электричество. Причиной может быть шерстяной ковер, по которому ходите, одежда из синтетической ткани. Вкупе с пониженной влажностью все это вызывает накопление статического заряда на вашем теле и, как следствие, при прикосновении, например, к айфону, происходит статический разряд.
Если же при прикосновении постоянно пощипывает, значит, причина в зарядном устройстве. Такую зарядку желательно заменить, и чем быстрее, тем лучше. Такая зарядка уже представляет серьезную опасность.
Почему медленно заряжается телефон?
Есть три возможные причины – либо используется слабое или неисправное зарядное устройство, попробуйте заменить его на устройство с выходным током 1 мА, либо неисправен аккумулятор, либо запущено очень много приложений, что, конечно, маловероятно.
Телефоны-убийцы: какие зарядные устройства могут ударить током
Трагедия, которая случилась на этой неделе в Алматинской области, шокировала родителей всей страны. Школьницу убил ее же мобильный телефон. Акерке Адильхан поставила гаджет на зарядку и решила кому-то позвонить. В этот момент ее и поразил разряд тока. Спасти ребенка не удалось. Акылжан Омирбаев, отец:
Это уже не первый случай в стране, когда дети гибнут из-за сотовых телефонов. Хотя статистику, конечно, никто не ведет. Как не счесть и количество контрафактных зарядных устройств. Ведь причиной смерти девочки могла стать именно дешевая зарядка к смартфону.
Сегодня эта проблема актуальна как никогда, ведь почти все дети сейчас на дистанционном обучении буквально привязаны к телефонам, а те в свою очередь – к розетке. Батареи быстро разряжаются, иначе делать уроки просто не получается. Хотя, казалось бы, производители смартфонов даже в инструкциях пишут, что пользоваться гаждетами во время зарядки нельзя.
Но если нельзя без провода, может ли спасти жизнь качественный аксессуар? Мы решили разобрать и разобраться в зарядных устройствах.
Гибель 15-летней школьницы расследуют полицейские. Смартфон и зарядное устройство сейчас изучают технические эксперты. Отец Акерке Адильхан уверен, его дочь убил гаджет. В момент трагедии десятиклассница разговаривала по телефону, который был подключен к зарядному устройству. Она получила удар током.
Акылжан Омирбаев, отец:
Отец вспоминает, после ужина дочь ушла в комнату. А через 10 минут ее нашли без сознания. На лице и руке девочки остались ожоги. Врачи скорой помощи не смогли ее реанимировать. У Акерке остановилось сердце.
Акылжан Омирбаев, отец:
Погибшая девушка купила зарядное устройство на местном рынке. Заплатила 3000 тенге. На базарах можно найти устройство еще дешевле и для любой модели телефона.
Продавцы не скрывают, недорогой товар привозят из Китая. Но за качество ручаются. Это устройство стоит полторы тысячи тенге. Если в течение 14 дней сломается, обещают вернуть деньги.
На базарах ни чеков, ни гарантий не дают. Предприниматели честно признаются, продают подделки. Зато в одном из торговых домов нашли для нас якобы оригинальное устройство за 3500.
Неприкрытая ложь, говорят специалисты. Оригинальный товар продают только в специализированных магазинах. Но и там можно нарваться на контрафакт. Компания Жаната Нурмагамбетова часто находит подделки.
Жанат Нурмагамбетов, юрист:
Мы тоже решили сделать контрольную закупку. Взять зарядное устройство трех типов: оригинальное, качественный аналог и недорогую подделку. В магазине аксессуаров для смартфонов – полный ассортимент.
Но консультант предупреждает, дешевый товар может дорого обойтись.
Как реанимировать разрядившийся гаджет
Если устройство отказывается включаться после глубокой
разрядки, его работоспособность вполне можно восстановить самостоятельно, без привлечения
специализированного сервиса. Скорее всего, нужный для реанимации гаджета способ
придется искать методом перебора, так как основных рекомендаций несколько.
Сначала эксперты советуют подключить разряженный смартфон
или планшет к родной зарядке и оставить на несколько часов. Аккумулятор продолжительное
время обслуживается минимальным зарядным током, после чего его
работоспособность обычно восстанавливается до допустимых показателей,
начинается нормальная зарядка.
Если данный способ не помогает, следует несколько раз подряд
принудительно перезагрузить устройство с включенной в розетку зарядкой. На смартфонах
и планшетах разных марок варианты жесткой перезагрузки сильно отличаются,
поэтому желательно найти соответствующую инструкцию. Например, на большинстве
планшетов нужно одновременно нажать кнопку включения и клавиши громкости.
Еще один способ — подать на аккумулятор повышенное
напряжение от специального источника питания. Подзарядка высокими токами для
восстановления чаще всего используется работниками сервисов, однако если
подходящий источник есть дома, можно попробовать на свой страх и риск. Подаваемое напряжение не должно превышать 4 вольт, иначе гаджет
сгорит.
Для защиты гаджета от усиленного тока лучше вскрыть корпус и
отсоединить батарею от устройства. Обычно это реально сделать на недорогих
устройствах. После этого нужно определить полярность клемм на батарее и подать повышенное
напряжение с помощью любого недорого адаптера.
Ударило током — степени поражения
По Френкелю:
- Частые локальные судороги
- Общая судорога без формирования прострации после прерывания контакта с проводником
- Тяжелая прострация с неспособностью движения, протекающая с или без потери сознания
- Моментальная смерть или же смерть после предшествующей прострации
По Полищук и Фисталь:
- Частичные судороги с сохраненным сознанием
- Потеря сознания и судороги без нарушений ЭКГ
- Потеря сознания, сопровождающаяся нарушением сердечной и дыхательной деятельности
- Клиническая смерть
При этом пункт 1 — обозначает легкую степень поражения, пункт 2 — среднюю степень, пункт 3 — тяжелую и пункт 4 — крайне тяжелую.
Кроме этого, при поражении током имеют значение следующие факторы:
- Тип тока: постоянный или переменный .
- Время воздействия тока.
- Частота тока и напряжение в сети.
- Показатели общего здоровья организма человека (хронические и прочие заболевания, употребление алкоголя, вес тела, возраст)
- Места точек входа и выхода разряда.
- Наличие в организме инородных тел, медицинских имплантов.
- Внешние факторы (температура, окружающая обстановка, влажность в помещении и т.д.).
