Коммерческий учет электроэнергии

Автоматизация учета тепловой энергии

Автоматизированные системы учета тепловой энергии (АСУТЭ) также строиться по как их аналогичному многоуровневую принципу, что позволяет собирать и передавать информацию в реальном времени для выполнения функций коммерческого учета и оперативного контроля за потреблением как на уровне простых абонентов, так и включать отдельные предприятия или районные тепловые пункты. Количественный состав уровней определяется, прежде всего, техническим заданием еще на стадии основного проектирования, но также во многом может зависеть как от числа и вида существующих конечных абонентов, так и будущих потребителей.

Схема построения систем автоматизированного учета различных видов тепловой энергии должна обязательно включать:

  1. Первичный уровень, на котором осуществляется сбор данных расходов основных теплоносителей, температуре, давлению с дальнейшей их обработкой и передачей.
  2. Второй уровень, представляющий собой контроллеры, выполняющие функции по сбору и цифровой обработке в заданном алгоритме первичной информации в цифровые данные с дальнейшей передачей их на головной сервер.
  3. Третий уровень, предназначенный для автоматического объедения собранных и переданных данных с первичных вычислителей. Головной сервер отвечает также за сохранность всех полученных параметров энергоносителей от каждого абонентского узла учета, производя их архивирование и занесение в базы для дальнейшего использования информации.

Автоматизация систем учета теплоэнергии предусматривает работу на стандартизированных видах связи и передаче информационных данных, в том числе как проводной Ethernet, так и радиочастотные каналы или модули GSM.

Основными функциями автоматизированных систем по учету тепловой энергии являются:

  • автоматизация получения информации по первичным приборам расхода основных теплоносителей, их температурных параметров и показаниям давлений как на подающих, так и обратных трубопроводах тепловых сетей, на трубопроводах горячего водоснабжения и трубопроводах подпитки холодной водой;
  • автоматизация сбора цифровых данных, поступающих с контроллеров, установленных у потребителей в режиме реального времени;
  • получение, обработка и сохранение всех данных по расходам, температурным параметрам и значению давления для каждого абонента в отдельности, осуществление статистического анализа поступившей информации;
  • постоянный контроль за состоянием измерительных приборов;
  • осуществление дистанционной автоматической диагностики как технического состояния трубопроводов, так и отдельных узлов;
  • аварийное оповещение в случае несанкционированного вмешательства в работу измерительных приборов;
  • возможность формирования отчетов различных уровней;
  • длительную сохранность всех поступивших данных с измерительных приборов;
  • формирование базы данных, которые можно использовать в дальнейшем для оперативного контроля в диспетчерских пунктах или дальнейшей передачи в планово-экономические подразделения для проведения расчетов нормативов по использованию тепловой энергии.

Основные виды

Область применения автоматизированных систем управления постоянно расширяется, что помогает непрерывно и эффективно контролировать и оптимизировать количество затрат, приходящихся на долю энергоресурсов. Системы автоматизированного учета применяются в следующих сферах:

  1. В сетях потребительской сферы.
  2. В жилых секторах, в том числе и частных.
  3. В садоводческих товариществах и загородных домах, на дачах.
  4. Системы коллективного учета, позволяющие обслуживать до 50 абонентов.
  5. Системы с возможностью обслуживать до 1000 человек.

В основу всех информационно-измерительных систем входит измерительно-вычислительный комплекс, который устанавливается в секторах учета и обработки информации на подстанциях, электростанциях, в нефтегазовых компаниях, на крупных промышленных и производственных предприятиях.

Основной положительный фактор применения таких систем в бытовой сфере – оптимизация существующих затрат и снижение величины потребления, а также защита от хищения. Главный плюс – возможность проанализировать величины потребления для выявления недочетов в работе таких систем. Система аскуэ включает три уровня учета:

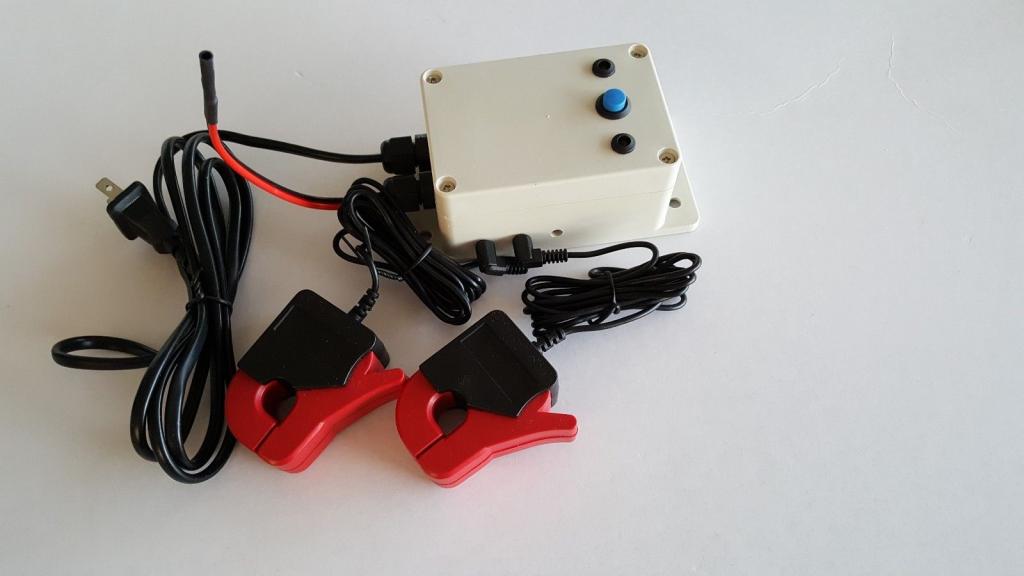

  1. Уровень измерения. Это входящие в систему приборы и датчики.
  2. Информационный уровень. Это осуществление сбора и передачи информации.
  3. Архивный уровень. Это создание и хранение архивов в измерительно-вычислительном комплексе.

В настоящее время на рынке электроэнергии все меньше можно услышать уже привычный термин, а теперь входит новая аббревиатура, которая расшифровывается так: автоматизированная информационно-измерительная система коммерческого учета электроэнергии.

Пока что это понятие еще не успело прижиться в энергетическом мире, поэтому уже сейчас можно встретить так много неточностей при оформлении документов. Но автоматизированная информационно-измерительная система коммерческого учета электроэнергии осуществляет все те действия и операции, которые до этого осуществляла автоматическая система коммерческого учета электроэнергии.

Требования к монтажу

Любое внедрение системы должно начинаться с проектирования. От правильности всех расчётов зависит успешная установка и подключение АСКУЭ. Профессиональное проектирование обязательно должно учитывать особенности объекта, ресурсы, а также объёмы производства компании. На основании полученных расчётов итоговое количество и разновидность используемого оснащения при установке системы может подвергаться изменениям. Благодаря этому появляется дополнительное время для подбора нужных приборов, которые точно будут соответствовать всем заявленным требованиям.

Вам это будет интересно Как расшифровать аббревиатуру КИПиА и чем занимается киповец

Только после проведения всех расчётных и проектировочных работ специалисты могут приступать к установке АСКУЭ. Эта процедура состоит из нескольких основных этапов:

  • Установка обязательного оборудования (модемы, приборы учёта, компьютеры, серверы).
  • Прокладка и последующий монтаж кабельных линий.
  • Подключение приобретённого оборудования.
  • Финальная наладка системы.

Стоит отметить, что все работы по установке и подключению АСКУЭ могут выполняться исключительно подрядными компаниями. В обязанности экспертов входят следующие мероприятия:

  • Тщательное изучение объекта. Выбор наиболее подходящего оборудования, а также поэтапное составление проектной документации.
  • Обязательное согласование в органах Энергосбыта. После одобрения планов специалисты могут приступать к монтажу и пусконаладочным работам.
  • Настройка компьютерного оснащения, консультация потребителей. В течение указанного в документах срока клиент может бесплатно обратиться за гарантийным обслуживанием оборудования.

Установка инновационной системы АСКУЭ должна осуществляться в строгом соответствии с чёткими требованиями и пожеланиями заказчика. Сам эксперт должен полагаться ещё и на конкретные данные объекта. Итоговый результат зависит не только от проектирования и монтажа, но и от настройки. На финальном этапе должны быть установлены правильные опции.

Решение проблемных ситуаций

Особенности появления спорных моментов в работе таких систем связаны с их применением в дачных кооперативах, потому что длина линий электропередач может быть больше 1500 м. А также синхросигнал и данные могут пропадать на линии. Тем более что качество, в котором находятся силовые линии, не является идеальным. А также расстояние для передачи сигналов может сократиться в несколько раз. Чтобы решить такие проблемы, необходимо проверять уровень сигнала на линиях с помощью тестирующего оборудования. Выявленные проблемы необходимо оперативно исправлять

Очень важно использовать только качественные компоненты оборудования

Таким образом, расшифровка АСКУЭ заключается в совокупности компонентов, с помощью которых данные обрабатываются для последующего распределения.

Реализация процессов обусловлена пользовательским взаимодействием. На сегодняшний день разрабатываются системы для того, чтобы было легче получить доступ к данным.

АСКУЭ: принцип работы

Рассмотрим подробнее АСКУЭ: как работает, из чего состоит, для чего используется.

Автоматизированная система учёта электрической энергии — трёхуровневая структура.

  1. Нижний уровень составляют интеллектуальные приборы учёта (умные счётчики) электроэнергии с цифровыми выходами. Они обеспечивают непрерывное измерение параметров потребления энергоресурса в определённых точках и передачу данных на следующий уровень без участия обходчиков и контролёров. Для снятия показаний и обслуживания системы АСКУЭ достаточно одного диспетчера.
  2. Средний уровень представляет способ передачи информации. Она состоит из устройств сбора и передачи данных, которые обеспечивают круглосуточный опрос приборов учёта в режиме реального времени и передают информацию на верхний уровень.
  3. Верхний уровень — это центральный узел сбора и обработки информации, на который поступают данные со всех устройств сбора и передачи, включённых в систему. На этом уровне используется программное обеспечение АСКУЭ (личный кабинет), которое делает возможными визуализацию и анализ полученной информации, подготовку отчётной документации, начисление оплаты по показаниям, отображение данных учёта в ГИС ЖКХ.

Передача данных АСКУЭ и связь между элементами системы обеспечивается протоколами пересылки небольших объёмов информации по проводным или беспроводным каналам. Сравнение технологий АСКУЭ показывает, что оптимальным решением для снятия показаний как в черте города, так и в сельской местности, являются системы автоматизации коммерческого учёта, использующие беспроводной протокол LPWAN.передачи небольших по объёму данных на дальние расстояния, разработанная для распределённых сетей телеметрии.

В соответствии с трёхуровневой структурой, принцип действия АСКУЭ можно представить в виде следующего алгоритма:

  1. Электросчётчики посылают сигнал на устройство сбора данных.
  2. Данные, полученные с приборов учёта, передаются на сервера сбора и обработки информации.
  3. Информация обрабатывается операторами АСКУЭ с применением специально разработанного программного обеспечения.

Данные, полученные с помощью АСКУЭ, используются для корректного начисления потребителям платы за услугу энергоснабжения.

Кому мы платим за электроэнергию?

Для начала попытаемся разобраться в рынке электроэнергии России. Упрощенно структура рынка выглядит так: производитель (генерирующая компания) создает электроэнергию и передает ее сетевой компании. Последняя, выполняя роль транспортной организации, передает ее через сложную систему сетей сбытовой компании. Именно у сбытовой компании мы и покупаем электроэнергию.

Граждане, проживающие в многоквартирных домах, обычно имеют дело с управляющими компаниями, которые выступают в роли наших представителей перед энергокомпаниями, закупая у них электроэнергию для последующей поставки нам.

Технические параметры

Так как надёжность работы системы АСКУЭ напрямую зависит от первого блока, то все базовые требования должны предъявляться исключительно к приборам учёта. Точность определения указывает на правдивость полученных данных. Не менее важным показателем системы является максимально допустимая погрешность в процессе трансфера данных. Этот момент требует небольшого уточнения. Итоговый телеметрический выход агрегата транслирует последовательность импульсов с частотой, которая соответствует потребляемой мощности. Тепловые шумы и помехи могут вносить серьёзные погрешности в итоговые данные, что влияет на отчёт.

Избежать распространённых проблем можно в том случае, если вся собранная информация будет передаваться в двоичном коде. Высокий и низкий импеданс сигнала должны соответствовать «1» и «0». Эксперты также используют кодировку контрольной суммы, что позволяет проверить достоверность данных. Многие специалисты ошибочно полагают, что цифровая форма передачи информации защищена от погрешностей, но она лишена конкретики. Это связано с тем, что протокол всегда допускает определённую вероятность ошибки. Такой недостаток в той или иной степени присущ любым системам передачи данных.

В чём преимущества АСКУЭ по сравнению с традиционным энергоучётом

Автоматизированная система коммерческого учёта электроэнергии позволяет обеспечить точность и прозрачность взаиморасчётов между поставщиками и потребителями, а также реализует:

  • точное измерение параметров поставки и потребления энергоресурса;
  • непрерывный автоматический сбор данных с приборов учёта с отправкой на сервер и визуализацией в личном кабинете;
  • ведение контроля за энергопотреблением в заданных временных интервалах;
  • постоянное накопление и долгосрочное хранение данных даже при выключенном электропитании приборов учёта;
  • быструю диагностику данных с возможностью выгрузки информации за текущий и прошлый периоды;
  • анализ структуры энергопотребления с возможностью её корректировки и оптимизации;
  • оперативное выявление несанкционированных подключений к сети энергоснабжения или безучётного потребления;
  • фиксацию даже незначительных отклонений всех контролируемых параметров;
  • возможность прогнозирования значений величин энергоучета на кратко-, средне- и долгосрочный периоды;
  • удалённое отключение потребителей от сети с возможностью обратного включения.

Как следствие из вышеназванных факторов, внедрение АСКУЭ способствует энергосбережению, благодаря чему система в среднем окупает себя в пределах одного года.

Пора уже внедрять дистанционный способ снятия показаний приборов учета и автоматизированную обработку данных. Для этого у ресурсоснабжающих организаций есть все возможности.

Александр Варфоломеев, заместитель председателя комитета Совета Федерации по социальной политике

Таким образом, Правительство России однозначно отвечают на вопрос, нужна ли АСКУЭ. Проблемы, которые оно оставляет поставщикам электроэнергии, промышленным потребителям, управляющим компаниям и ТСЖ, сводятся к выбору оптимального оборудования для её проектирования и внедрения.

С точки зрения возможностей оптимизации учёта и энергопотребления, которые даёт АСКУЭ, минусы у системы практически отсутствуют. Они, конечно, есть, и связаны с конкретным её воплощением. Так, основными недостатками монтажа системы проводных АСКУЭ являются высокая стоимость и риск обрыва сети. Среди минусов беспроводных решений на базе GSM-протоколов следует выделить необходимость инсталляции сим-карты в каждый прибор учёта, высокую стоимость модемов, нестабильность сигнала при размещении счётчиков внутри железобетонных зданий или металлических шкафов.

Эти проблемы снимают решения для «умных домов» на базе ZigBee, М-Bus и Z-Wawe, однако радиус их действия (до 50 м) требует подключения дополнительных ретрансляторов, что увеличивает стоимость установки АСКУЭ и, соответственно, срок её окупаемости.

Как показывает анализ и сравнение современных технологий автоматизации энергоучёта, самым экономичным решением для внедрения АСКУЭ является технология LPWAN. Автоматизированная система, выстроенная по этой технологии не нуждается в дополнительном оборудовании: каждый прибор учёта одновременно является устройством сбора и передачи данных (средний уровень структуры АСКУЭ). При этом, его стоимость не намного превышает розничную цену обычного умного счётчика с аналогичными характеристиками.

Система «СТРИЖ» использует технологию LPWAN с радиусом действия 10 км, без концентраторов и ретрансляторов.

Система автоматизации учета электроэнергии для МКД, РСО и СНТ

В продолжение статьи:

Перечень нормативной документации использованной при разработке «Положения об организации коммерческого учета электроэнергии мощности на оптовом рынке».

1. РД 34.09.101-94. Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределению. – М.: СПО ОРГРЭС, 1995.

2. РД 34.11.202-95. Методические указания. Измерительные каналы информационно — измерительных систем. Организация и порядок проведения метрологической аттестации. – М.: СПО ОРГРЭС, 1995.

3. РД 34.11.114-98. Автоматизированные системы контроля и учета электроэнергии мощности. Основные нормируемые метрологические характеристики. Общие требования. – М.: РАО «ЕЭС России», 1998.

4. Приказ РАО «ЕЭС России» от 23.08.95 № 381. О создании автоматизированных систем контроля и учета электро- и теплоэнергии (АСКУЭ) и дальнейшем развитии их в РАО «ЕЭС России» и акционерных обществах энергетики и электрификации.

5. Положение о создании, организации ввода в работу и эксплуатации автоматизированных систем коммерческого учета электроэнергии и мощности (АСКУЭ) в РАО «ЕЭС России» в условиях функционирования оптового рынка электроэнергии и мощности (утверждено РАО «ЕЭС России» 06.10.95).

6. Приказ РАО «ЕЭС России» от 11.03.96 №74. О совершенствовании организационных структур по созданию автоматизированной системы контроля и учета энергии в РАО «ЕЭС России».

7. Приказ РАО «ЕЭС России» от 11.02.98 №21. Об уточнении функций организационных структур по созданию автоматизированной системы контроля и учета энергии в РАО «ЕЭС России».

8. Концепция создания автоматизированной системы контроля и учета энергии в РАО «ЕЭС России» (утверждено РАО «ЕЭС России» 17.06.96).

9. Письмо ЦДУ ЕЭС России от 29.12.97 №277/3-914. Об организации работ по внедрению и приемке в промышленную эксплуатацию АСКУЭ на ФОРЭМ.

10. Временные правила работы Федерального (общероссийского) оптового рынка электрической энергии (мощности) (утверждены ФЭК РФ 31.07.96).

11. Временное положение об организации коммерческого учета электроэнергии и мощности на Федеральном оптовом рынке электроэнергии (утверждено РДЦ ФОРЭМ 19.07.97).

12. Постановление Правительства РФ от 27.12.97 № 619. О ревизии средств учета электрической энергии и маркировании их специальными знаками визуального контроля.

13. Приказ РАО «ЕЭС России» от 11.02.98 № 22. О ревизии средств учета электрической энергии и маркировании их специальными знаками визуального контроля.

14. Циркуляр РАО «ЕЭС России» № 01-99(Э) от 23.02.99. О повышении точности коммерческого и технического учета электроэнергии.

15. Правила эксплуатации электроустановок потребителей (утверждены Госэнергонадзором 31.03.92.).

16. Правила устройства электроустановок. 6-е изд., перераб. и доп. – М.: Энергоатомиздат, 1985.

17. Правила учета электрической энергии (зарегистрированны в Минюсте России 24.10.96 г. № 1182.).

18. ГОСТ 30206-94 (МЭК 687-92) Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2S и 0,5S).

19. ГОСТ 30207-94 (МЭК 687-92) Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2).

1. Введение.

2. Термины и определения.

3. Принципы организации коммерческого учета на оптовом рынке.

4. Создание и ввод в промышленную эксплуатацию АСКУЭ субъектов оптового рынка.

5. Эксплуатация и техническое обслуживание АСКУЭ оптового рынка.

6. Организация сбора и использования коммерческой информации от АСКУЭ для расчетов на оптовом рынке.

7. Оператор коммерческого учета.

8. Приложения 1-6.

наталья алымова

Отличительные особенности

  • Комплексность. Все уровни системы от узла учёта до АРМ энергоучёта объединены в единое информационное пространство, что обеспечивает как горизонтальную интеграцию между отдельными локальными подсистемами (интеграция подсистем учёта теплоресурсов, газов, электроэнергии), так и вертикальную интеграцию с вышестоящими системами сбора и обработки информации, например, с ЕRP- и МЕS-системами предприятия.
  • Модульность. Система строится в виде набора взаимосвязанных, но относительно независимых компонентов, устанавливаемых поэтапно. Проектирование осуществляется таким образом, чтобы внедрение системы позволяло реализовывать её по частям (поэтапно) без останова уже действующей части системы.
  • Масштабируемость (тиражируемость). Система предусматривает масштабирование (расширение) применительно к уже реализованной её части и тиражирование отдельных её сегментов (подсистем), что обуславливает возможность поэтапного подключения к системе объектов 1-й, 2-й, 3-й и последующих очередей.
  • Открытость. Использование открытых технологий обеспечивает возможность интеграции и управляемой согласованной работы в системе с широкой номенклатурой контрольно-измерительных приборов ведущих отечественных и зарубежных производителей.

ОПРОСНЫЙ ЛИСТ

Новости

Экономическую эффективность ТЭЦ ВАЗа повышает современная система учета энергоресурсов

DevLink-С1000 поддержит вычислитель количества энергоносителей Ирга-2 в системах учета энергоресурсов

Создание распределенных систем учета энергоресурсов – это просто

Учет газа на Пензенской ТЭЦ-1 и котельной «Арбеково» станет более прозрачным

показать все

Система учета Чебоксарской ТЭЦ-2 помогает экономить энергоресурсы

Система учета энергоресурсов ГТУ Казанской ТЭЦ-3 внесена в Госреестр средств измерений

Выполнен второй этап внедрения АИИС КУТЭ Печорской ГРЭС

Внедрение системы учета энергоресурсов новой газотурбинной установки Казанской ТЭЦ-3

Выполнен первый этап внедрения АИИС КУТЭ Печорской ГРЭС

Проведены работы по расширению автоматизированной системы коммерческого и технического учета энергоносителей Чебоксарской ТЭЦ-2

Системы коммерческого учета энергоресурсов Саранской ТЭЦ-2 приведены в соответствие новым ГОСТам

Автоматизированная подсистема централизованного сбора и архивирования данных ОАО «Саратовский НПЗ»

Видео

Энергохозяйства предприятий
Решения по организации единой системы энергохозяйства предприятия: учет, автоматизация и диспетчеризация.

Генерация
Решения по автоматизации ответственных производств: АСУ ТП котлов, турбин, ГТУ, ГТЭС.

Система комплексного учёта энергоресурсов промышленного предприятия
Решение для контроля и управления энергоэффективностью промышленного предприятия.

Промышленные контроллеры DevLink-С1000
Аппаратные характеристики процессорного модуля и модулей ввода-вывода, программное обеспечение, преимущества, решения, пример внедрения

показать все

SCADA КРУГ-2000
Архитектура, преимущества, решения, новый функционал версии 4.3

Комплектные шкафы бесперебойного питания (ШБП)
Готовые решения для информационных систем

Информационные листы

Автоматизированная система оперативного контроля и учета энергоресурсов ТЭЦ Волжского автозавода

Узлы учета природного газа на ГРП-2 котельной «Арбеково»

Узел учета природного газа на ГРП Пензенской ТЭЦ-1

Автоматизированная измерительная система комплексного учёта энергоресурсов газотурбинной установки Казанской ТЭЦ-3 введена в промышленную эксплуатацию

показать все

Автоматизированная информационно-измерительная система комплексного учета топлива и энергоресурсов (АИИС КУТЭ) Печорской ГРЭС

Цели: обеспечение эффективного оперативного контроля за рациональным использованием всех видов энергоресурсов, минимизация производственных и непроизводственных затрат . . .

Публикации

Опыт внедрения технологий управления производством, транспортом и распределением тепловой энергии в СаранскТеплоТранс (журнал «Новости теплоснабжения»)

Автоматизированная система диспетчерского управления как инструмент повышения эффективности котельных (журнал «Автоматизация и IT в энергетике»)

Автоматизированная система диспетчерского контроля и учета энергопотребления электросетевой компании (журнал «Автоматизация в промышленности»)

Разработка ПО для систем управления энергоресурсами с целью повышения энергоэффективности предприятий (журнал «Автоматизация и IT в энергетике»)

показать все

Интегрированная система учёта энергоресурсов нефтеперерабатывающего завода (журнал «НЕФТЕГАЗ»)

Основные элементы

Данная система – это совокупность процессов, которые требуют постоянного мониторинга, а также проверки оборудования. В связи с этим можно выделить их основные элементы:

  • обработка данных;
  • обеспечение связи;
  • хранение информации.

Такие составные части должны соответствовать необходимым уровням:

  1. Первый уровень. Расшифровка АСКУЭ — это система приборов для учета электроэнергии.
  2. Второй уровень. Обеспечение работы линий, которые предоставляют связь.
  3. Третий уровень. Средство обработки информации.

Все они предназначены для анализа данных. Для того чтобы осуществлять учет, применяются датчики. Считывающие устройства необходимы для передачи данных с приборов учета.
