Расшифровка маркировки и технические характеристики провода пвс

Как выбрать провод ПВС

Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети

Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами

По крайней мере, именно так прописано в правилах ПУЭ.

Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.

Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина

Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.

Эксплуатационные и технические характеристики

Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.

• П – провод (хотя также его можно назвать и кабелем);
• В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
• С – соединительный – эта литера показывает, где рекомендовано использовать провод.

Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.

О чем говорит маркировка

1. Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
2. Заземляющий проводник подключается к проводу желто-зеленого цвета.
3. Для подключения нулевого провода используется синий цвет.
4. Все остальные цвета используются для подключения фазы – одной или нескольких.

На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².

• Двухжильные – ПВС 2*(0,5-6)
• Трехжильные – ПВС 3*(0,75-10)
• Четырехжильные – ПВС 4*(0,75-10)
• Пятижильные – ПВС 5*(0,75-10)
• Семижильные – ПВС 7*(1-2,5)

Остальные физические характеристики показаны в таблице на рисунке:

Технические характеристики ПВС

1. Рабочее напряжение – 660 Вольт.
2. Гарантия от производителя – 2 года с момента начала эксплуатации.
3. Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
4. Количество жил – 2-7.
5. Уровень влажности, при котором может использоваться провод – 98%.
6. Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
7. Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
8. Длина бухты провода при продаже – 30 и 200 метров.
9. Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.

Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.

Для чего используется провод ПВС смотрите в этом видео:

Дополнительные характеристики

Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:

• нг в маркировке определяет негорючий тип изоляции;
• LS – показывает что используется изоляция с пониженным дымовыделением при горении.

Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.

Коротко о главном

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Виды, поперечное сечение

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно этому документу, сечение жилы от 0,75 мм² до 2,5 мм², количество жил — от двух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и переменным током. Может быть круглым или плоским.

Могут быть следующие модификации:

• ПВСм. Морозостойкий с температурным диапазоном эксплуатации от -40 °С до +40 °С.
• ПВСмп. Морозостойкий с дополнительной оболочкой — скрученные изолированные жилы обмотаны синтетической лентой. Поверх залиты слоем ПВХ. Более прочная модификация.
• ПВСн — не предназначенный для армирования. Точное отличие от обычного может дать только производитель.

• ПВСу. Есть только у отдельных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТом). Иногда буква «У» обозначает умеренный климат. Что точно значит эта маркировка, тоже надо уточнять у производителя.

  Если вы купили провод с вилкой для подключения стиральной машины, электроплиты, посудомойки, то скорее всего, это провод ПВС

• ПВСт. Изолированные жилы скручены вокруг несущего троса (обычно количество жил 5  больше). Есть другой вариант — где «т» обозначает тропическое исполнение.
• ПВСЛ — луженая круглая медная жила (в обычном она полированная). Это снова-таки у отдельных производителей.
• ПВСП — плоский.
• ПВСПнг(A)-LS. Плоский провод, негорючий вариант. «ПН» — пониженной горючести, LS- пониженное выделение вредных веществ при горении.
• ПСВЛ-Т.

Как видите, провод ПВС имеет различные модификации. Самые полезные — это морозостойкий ПВСм, пониженной горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

О чем говорит маркировка

По стандартному обозначению можно уточнить соответствие изделия условиям решаемой инженерной задачи. Для пвс расшифровка аббревиатуры позволяет сделать следующие выводы:

• Буквой «П» обозначают провод, что предполагает относительно скромные изоляционные (защитные) параметры. Однако данные изделия создают с двумя оболочками. Такое решение характерно для стандартной кабельной продукции.
• В – изоляция из ПВХ. Добавками в базовый полимерный состав обеспечивают негорючесть, уменьшают выделение дыма при пожаре.
• С – в данном сокращении подчеркивает целевое назначение – соединение потребителей электроэнергии с источником питания.

К сведению. Цифрами в маркировке обозначают «количество жил» х «площадь поперечного сечения в кв. мм».

Описание и технические характеристики

Предназначение и технико-эксплуатационные характеристики ППВ регламентируются в отдельном параграфе ГОСТ, созданном для описания медных и алюминиевых изделий жесткого типа с защитой из поливинилхлорида.

Маркировка

На каждом кабеле имеется определенное обозначение, которое описывает особенности его структуры и размерные величины. Подробнее об этом:

• «П» – первая буква указывает на то, что данное изделие является проводом (добавим, что отсутствие на первом месте буквы «А» позволяет сделать вывод, что жила не алюминиевая, а медная);
• «П» – плоская форма изделия (без такой буквы кабель имел бы круглое сечение);
• «В» – в качестве защитной изоляции используется поливинилхлорид;
• «ХЛ» – дополнительная приставка, которая указывает на климатическое исполнение провода (модификацию изделия) для холодных регионов страны, при этом к поливинилхлориду добавляется пластикат.

Правее буквенного обозначения через пробел размещают цифры, определяющие типоразмер изделия. Отсюда можно узнать, какое количество жил имеет провод, площадь сечения каждой и величину рабочего напряжения. К примеру, увидев аббревиатуру ППВ-ХЛ 4×3-380 вы расшифруете ее следующим образом: плоский медный провод с поливинилхлоридной изоляцией в климатическом исполнении для холодных регионов, состоящий из четырех жил площадью по 3 кв. мм каждая и использующийся для коммутации в трехфазных цепях напряжением 380 В.

Конструкция

Несколько жил, относящихся к первому классу гибкости и покрытые поливинилхлоридной оболочкой, размещаются параллельно на разделительном основании, толщина которого 0,5 мм. Расстояние между проводниками составляет не более 1 мм.

В таблице ниже вы можете увидеть зависимости веса кабеля и габаритных размеров от сечения жилы.

Номинальное сечение жилы, кв. мм	Внешние габариты, высота x ширина, мм	Расчетный вес 1 км, кг
Две жилы	Три жилы	Две жилы	Три жилы
0,75	2,6×6,4	2,6×10,2	21,9	32,2
1	2,8×6,8	2,8×10,8	29,5	39,8
1,5	3,3×7,8	3,3×12,3	39,8	58
2,5	3,9×9,0	3,9×14,1	62,0	89,3
4,0	4,4×10,0	4,4×15,6	92,4	131,8

Из таблицы видно, что диапазон номинальных сечений составляет 0,75-4 мм.

Электрические параметры

Важными электрическими характеристиками, используемыми для описания кабеля, является активное сопротивление на 1 км провода и сопротивление изоляционного материала при температуре +20 гр. Цельсия.

В таблице ниже представлена зависимость допустимых мощности и нагрузки тока от числа совместно проложенных кабелей.

Сечение жилы, кв. мм	0,75	1,0	1,5	2,5	4,0
Активное сопротивление на 1 км (+20 гр. Цельсия), Ом	24,5	18,1	12,1	7,41	4,61
Диаметр жилы, мм	0,99	1,15	1,4	1,8	2,26
Мощность/ток, кВт/А (1 провод)	2,86/13	3,3/15	4,4/20	5,94/27	7,92/36
2 провода	2,64/12	3,08/14	3,74/17	5,28/24	7,48/34
3 провода	2,42/11	2,86/13	3,3/15	4,84/22	6,82/31
4 и больше проводов	2,2/10	2,64/12	3,08/14	4,63/21	5,94/27

Электрическая прочность изделия зависит от материала изготовления и толщины изоляционного слоя. При сечении не более 1 мм она составляет 0,6 мм, от 1,5 до 4,0 – 0,7 мм. При осмотре изоляции убедитесь в наличии следующего:

• отсутствие вмятин или утолщений;
• плотность прилегания к медной жиле;
• возможность быстрого и легкого демонтажа;
• устойчивость к грибку и плесени;
• не поддерживает ли горение при одиночной прокладке.

Сопротивление изоляционного слоя в нормальных условиях не будет ниже 1 мОм. Для испытания прочности изоляции провод помещается на сутки в воду, а затем на него подается напряжение 2,5 кВ.

Требования по температуре

Ток, проходящий через провод, способствует возникновению тепловой энергии, которая влияет на изоляцию. Поливинилхлорид должен гарантировать стабильную эксплуатацию изделия при определенных температурных величинах:

• обычная эксплуатация – от -50 до +50;
• допустимая максимальная температура без образования дефектов – +70;
• максимальная температура без растрескивания – +150;
• длительная аварийная эксплуатация до 8 часов – +80;
• максимальная температура при коротком замыкании не более 4 секунд – +160;
• минимальная температура при прокладке без необходимости в дополнительном подогреве – -15;
• устойчивость при относительной влажности 100% – +35 гр. Цельсия.

Это интересно: Алюминиевая проводка — нагрузка, срок службы, плюсы и минусы

Дополнительные характеристики

ПВС это обозначение типового изделия. Особые параметры отмечают дополнениями в маркировке:

• нг – негорючий материал оболочек;
• FR – повышенная стойкость к воздействию открытым пламенем;
• LS – нормированное небольшое выделение дыма при горении;
• П – плоская модификация конструкции.

К сведению. «Негорючесть» материалов обеспечивается специальными антипиреновыми компонентами полимерного состава.

Дополнительный символ в названии пвсн подчеркивает непригодность конструкции к армированию арматурой неразборного типа. Это значит, что к таким изделиям нельзя присоединять литым соединением сетевую вилку. Технические параметры провода пвсн соответствуют рассмотренным выше стандартным значениям.

Назначение кабеля с маркировкой ПВС

В общем, если объективно посмотреть, как применить этот электрокабель в домашних условиях, то можно сказать, что в таких варианты, как удлинитель, подключение различных электроприборов, организация временного освещения, ПВС кабель подойдёт.На производствах он применяется для соединения оборудования, подключения станков, различных силовых агрегатов к электросети или блоков управления ими. Так как на производстве присутствует оборудование с высоким потреблением электроэнергии, необходим силовой кабель. Именно ПВС имеет многожильные с большой площадью сечения жил варианты. Если маркировка ПВС, в которой буква «С», то это указывает, что этот провод является соединительным. Поэтому назначение кабеля заключается в соединении электроприборов между собой или подключении их к электросетям.

Конструкция и характеристики

Монтаж небольших объектов ограничивается проводниками номинального поперечного сечения до 6 мм2. Ограничим диапазон сравнения базовых параметров тремя медными жилами и четырьмя, сечением 1,5 мм2, то есть 3х1,15 и 4х1,15. Вот так они выглядят на фото.

Маркировка

• ПВС – установочный провод (П), (В) полихлорвиниловая (виниловая, ПХВ) изоляция, соединительный (С).
• ВВГ – силовой кабель с (В) виниловой изоляцией жилы, ПХВ оболочкой (В), нет защитного броневого покрова — голый (Г).
• После буквенной маркировки идет цифровая, которая расшифровывает количество жил, их поперечное сечение.

Параметры

Удобнее сравнивать основные параметры, представленные таблицей. Ограничивая размеры формы, приводятся характеристики, значение которых различно у выбранных для сравнения марок проводной продукции.

Характеристики	ПВС	ВВГ
Номер ГОСТ	ГОСТ 7399-97	ГОСТ 16442-80
Назначение	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, для изготовления шнуров удлинительных	Для эксплуатации в стационарном состоянии, в том числе для прокладки на открытом воздухе
Механические
Конструкция проводника	Скрученные тонкие проволоки, гибкая	Монолитная, жесткая
Толщина оболочки, мм	0.8	0.9
Прочность при растяжении изоляции и оболочки относительного удлинения при разрыве – не менее, %	150	125
Ресурс стойкости к знакопеременным деформациям изгиба при номинальном напряжении, должен быть, циклов (движений), не менее:	30000	не нормируется
Масса 1 км, кг	88.5	72
Электрические
Сопротивление изоляции при 20 градусов С, на 1 км, не менее, мОм	10	12
Испытание изоляции переменным напряжением частотой 50 Гц и без погружения в воду, кВ.	2,0 в течение 5 минут	3,0 в течении 10 минут
После выдержки в воде при (20+-5) градусов С в течение 1 ч испытание переменным напряжением частотой 50 Гц в течение 15 мин, кВ	2000	не нормируется
Номинальная токовая нагрузка, на воздухе\в земле, не более, А	14/не нормируется	24/33
Температурные
Сохранять стойкость к деформации при, градусов С	70	80
Максимальная температура токопроводящей жилы при эксплуатации, градусов С	70	80
Температура эксплуатации, градусов С	-25/+40 градусов	-50/+50
Длительно допустимая температура нагрева жил, градусов С	+70	+80
Максимально допустимая температура при токах КЗ в течении 4 сек, градусов С	не нормируется	+160
Допустимый нагрев жил в аварийном режиме	не нормируется	+80
Срок службы при ресурсе соблюдении условий эксплуатации, хранения и транспортирования, не менее, лет:	6 (10 в стационарных установках)	30

Подобие

Оба кандидата имеют много общего. Одинаков материал проводника, изоляции. Полихлорвинил, модифированный присадками, приобретает дополнительные свойства, что отражается в маркировке материала.

• Нг – изоляция не поддерживает горения, самостоятельно затухает;
• Нд или Ls – модификатор, препятствующий образованию дыма;
• Т – дополнительная маркировка этим символом означает хорошую устойчивость действию плесневого грибка, гниению.

Отличие

ГОСТы прямо определяют, что ПВС – провод, а ВВГ – кабель. Рядовому потребителю различия никакого. Подрядчики огромных объектов, где сметы считают используя единые нормы расценок, предпочитают работать с кабелем. Расценки выполнения работ выше.

Конструкция жилы создает бонус проводу. Эластичность создает удобство, когда необходимы гибкие подключения бытовых приборов и промышленного оборудования. Любые временные соединения сложно выполнить жестким кабелем. «Правила устройства электрических установок» предписывают перед подключением патронов светильников, розеток, выключателей зачищенные концы перед заделкой под винт залуживать или обжимать специальными наконечниками.

Большая толщина оболочки изоляции кабеля (изоляция жил одинаковой величины) дает значительные преимущества. Больше сопротивление изоляции, значит больше предельно допустимое напряжение. Утолщенный слой позволяет без урона переносить повышенную рабочую температуру проводника, а значит, допускает увеличение токовой нагрузки эквивалентного сечения.

ПВС стоит дороже ВВГ. Разница цен, незначительная для продукции малого сечения, с увеличением его становится все ощутимее. Это объясняется более сложной технологией изготовления провода. Вытягивание большого количества тонкой проволоки, последующее свивание сложнее получения одной жилы необходимого сечения.

Особенность монтажа ПВС для прокладки в земле и снаружи

Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы

В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.

Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

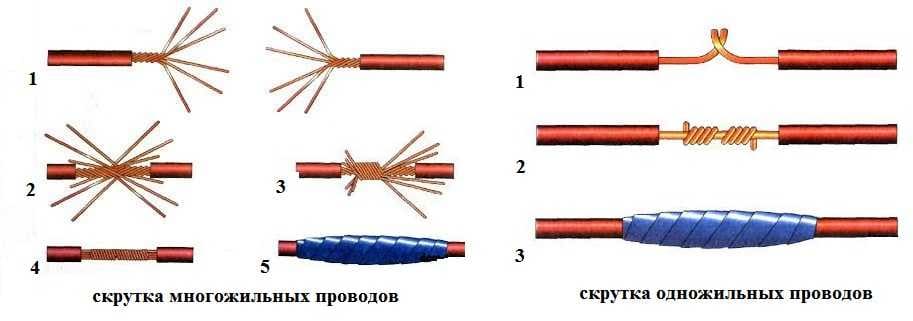

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Конструкция

Если рассматривать устройство провода ПВС, то он состоит из нескольких частей:

• Жила токопроводящая — изготовлена из прочной меди пятого класса. Производится в соответствии с ГОСТ 22483.
• ПВХ-изоляция — в соответствии с принятыми стандартами для каждой токопроводящей компоненты подбирается свой цвет.
• Оболочка — заполняет пространство между изолированными компонентами, формируя изделие с круглым сечением.

Медные жгуты покрыты изоляционным слоем и не имеют наполнителя. Если кабель пятижильный, разрешается скручивать их вокруг сердечника. Изоляция выполняется из поливинилхлоридного пластика, выпускаемого в различных расцветках. Преимущество проводов ПВХ — в случае пожара изоляционный материал не вызывает распространение огня. Конечно, при серьезном пожаре он загорится, но не будет поддерживать горение.

Чем отличается ПВС от ШВВП, давайте разберем.

Если смотреть визуально то основное отличее это форма- плоский и круклый. Но копнув глубже и изучив технические характеристики видно, что все же между ними есть отличия. Основный отличия приведены в сравнительной таблице(смотрите ниже). Но что же делать если по характеристикам подходит и один и второй кабель? Возможно решающим фактором станет ценовая политика. Если взять ПВС или ШВВПв которых будет количество жилодинаковое и одинаковое сечение, основное отличие между ними будет цена. Первый провод дороже потому, что его жилы скручены и происходит укрутка жил и расход меди увеличивается на 3%, а также расход оболочки у него больше, поскольку толщина изоляции больше чем у второго, от этого и рабочее напряжение составляет 600 вольт. Если при монтаже у Вас будет большое количество изгибов то, лучше работать с проводом ПВС. Цена на один и второй провод зависит так-же не только от количества жил и сечения, а еще и от того кто производитель.

А теперь разберем чем ШВВП отличается от ПВС по ТЕХНИЧЕСКИМ характеристикам

Технические характеристики	ШВВП	ПВС
Рабочая температура	от –40°С до +40°С	от –25°С до +40°С
Номинальная частота	50Гц	50Гц
Допустимая температура нагрева жил проводов при длительном использовании	+70С	+70С
Температура прокладки ПВС ШВВП без подогрева	-15С	-15С
Климатическое исполнение	ГОСТ 15150 У	ГОСТ 15150 У
Пиковое напряжение	2000 В	2000 В
Рабочее напряжение	400 вольт	600 вольт
При частоте 50Гц номинальное напряжение	до 380 В	до 380 В
ПВС ПВС отличие от ШВВП в скрутке и количестве жил	от 2 до 3, жилы расположены параллельно	от 2 до 5, жилы скручиваются
Безотказная наработка	не менее 5000 часов	не менее 5000 часов
При монтаже минимальный радиус изгиба	до 1,5 мм2–60 мм	до 1 мм2–40 мм
Сечение токопроводящей жилы	от 0,5 мм2 до 4 мм2	от 0,75 мм2 до 16 мм2
Гарантийный срок эксплуатации	3 года	2 года
Срок службы для кабелей	6 лет	6 лет
