Кабель кспв

Область применения КСПВ

Данный кабель рассчитан на эксплуатацию в цепях переменного тока напряжением до 250 вольт при температурах от -40°C до +60°C. Подобные характеристики позволяют использовать кабель КСПВ для прокладки линий как внутри помещений, так и снаружи зданий. Изделие применяется при монтаже сетей теле- видео- и аудиокоммуникаций, различных систем сигнализации, в том числе и пожарной.

Прокладывать кабель необходимо с креплением к стационарной основе, то есть, в процессе эксплуатации провод не должен двигаться, изгибаться или скручиваться. Профессионалы называют данный тип прокладки неподвижным. Если кабель КСПВ использован для монтажа линий вне помещений, его необходимо защитить от воздействия солнечного света, так как ультрафиолетовое излучение разрушает изоляцию.

Укладку рекомендуется выполнять при температуре окружающей среды не ниже 0°C. При минусовой температуре изоляционный материал теряет эластичность, при изгибании кабеля защитное покрытие может потрескаться. При монтаже кабеля КСПВ в разрешенном температурном диапазоне окружающего воздуха минимальный радиус изгиба должен быть не меньше 10 номинальных наружных диаметров изделия.

Проложенный по всем правилам сигнальный проводник служит не менее 15 лет. Конструкция кабеля КСПВ обеспечивает высокую степень защиты от помех. Благодаря подобным параметрам ложные срабатывания систем, смонтированных на основе данного изделия, сводятся практически к нулю.

В нашем магазине вы можете приобрести качественную кабельную продукцию по доступным ценам. Для оформления заказа можно воспользоваться телефоном, указанным в верхней части страницы либо заполнить специальную форму на сайте.

Кабель КСПВ: технические характеристики, пожаробезопасность

Кабель КСПВ представляет собой проводник, который обеспечивает доставку электрического сигнала конечному потребителю. Он применяется для подключения систем связи и сообщений, обработки данных, а также охранной и пожарной сигнализации. Этот провод – российский аналог кабеля J-Y (St) Y Lg и J-YYBd. Чаще всего он используется при прокладке внутренней стационарной сети, рабочее напряжение – до 250 В.

У аббревиатуры КПСВ такая расшифровка: «К» – это кабель, «СП» – систем передачи, а «В» означает, что продукт покрыт виниловой оболочкой. Ведущие производители данного изделия – предприятия Псковкабель, Кольчугинский завод, Энергакабель и Севкабель.

Технические характеристики проводника

Внутри кабеля находится от 2 до 20 жил, изготовленных из меди, а иногда – из алюминия (более популярен проводник с медными жилами, так как медь более гибкая, чем алюминий, и обладает высокой проводимостью). Каждая жила защищена изоляцией из полиэтилена, также кабель дополнительно покрыт оболочкой из поливинилхлорида. Всё это обеспечивает безопасность и надежность провода.

Медные жилы бывают четырех диаметров:

1. 0,4. При таком диаметре сопротивление не должно превышать 148 Ом на 1 км, сопротивление изоляции составляет 6500 мОм.
2. 0,5 – 94 Ом.
3. 0,64 – 58 Ом.
4. 0,8 – 36 Ом.

Одна из причин популярности кабеля данной марки – высокая эффективность. Так, его минимальный изгиб при прокладывании составляет 10 диаметров проводника. Подобная гибкость дает возможность изогнуть провод до 15 раз, если при этом угол изгиба не превышает 90 градусов.

Ещё одна важная характеристика КСПВ – устойчивость к перепадам температур окружающей среды. Провод может использоваться при температуре от -40 до +60 градусов по Цельсию, допустимая влажность – не более 98% при температуре до +35.

Монтаж данного кабеля возможен как внутри помещений, так и на открытом воздухе. Но следует помнить, что на участке открытой прокладки нужно защитить проводник от попадания прямых солнечных лучей. Благодаря вышеперечисленным достоинствам КСПВ широко применяется для прокладывания сетей в условиях российского климата.

Экранирование КСПВ

КСПВ может быть неэкранированным, то есть, с электроемкостью 60 нф/км, и экранированным, электроёмкость которого достигает 80 нф/км. Электроемкостью называется способность проводника накапливать электрическую энергию.

Сигнал, который проходит по проводу, может подвергаться воздействию всевозможных электромагнитных помех. Экранирование помогает избежать этого. Для создания экрана используется тонкий слой фольги. Некоторые производители экранированного кабеля дополнительно оснащают продукцию бумажной лентой с продольной прокладкой, а жилы проводника изготавливают из луженого металла.

Электромагнитное поле провода с экраном характеризуется не только защитой от внешних помех, но также повышенной прочностью. Производство экранированной продукции осуществляется с учетом ГОСТа Р 53769-2010, регламентирующего экранизацию кабелей и изготовление пластмассовой изоляции. Наличие экрана обозначается буквой «Э», соответственно, на экранированном кабеле присутствует аббревиатура КСПВЭ.

Маркировка КСПВ нг-FRLS

При прокладке кабеля особое внимание следует уделять пожарной безопасности. Поэтому в условиях, где есть риск возгорания, необходимо использовать кабель с пожарной защитой

К такому типу проводников относится КСПВ с маркировкой нг-FRLS.

нг – это индекс нераспространение горения, а FRLS – аббревиатура, указывающая на пониженное газо- и дымовыделение. Соответственно, маркировка нг-FRLS означает, что провод может использоваться для питания приемников в системах пожарной защиты.

Провод нг-FRLS огнестойкий и может использоваться для групповой прокладки (он не распространяет горение). Этот кабель:

1. Противостоит процессу горения. При возникновении пожара он не загорается, а только плавится, при этом происходит погашение искр.
2. Почти не выделяет дыма при возгорании. Как известно, причина большинства смертей при пожаре – не поражение огнем, а удушье. КСПВ нг-FRLS практически не дымит.
3. Не выделяет токсических продуктов при пожаре.

КСПВ нг-FRLS прокладывается в больницах и других учреждениях, где есть электроприемники, которые должны сохранять работоспособность при возникновении пожара. Такие помещения оснащаются кабелем как с повышенной защитой от пожара, так и с наличием экрана.

Расшифровка марки

Для описания кабеля используется марка, которая в зашифрованной форме описывает основные потребительские параметры. Марка представляет собой двухблочный буквенно-цифровой индекс и формируется по единым правилам для широкого круга продуктов. Такой подход заметно облегчает идентификацию без обращения к справочной документации.

Первый буквенный блок описывает общие свойства изделия и несет следующую информацию:

• • К (кабель) указывает на то, что речь идет об изделии с общей защитной оболочкой для элементов сердечника;
• • Р (резина) характеризует материал, который использован в качестве изоляции и оболочки;
• • П (переносной) отмечает возможность штатного нестационарного использования продукта при текущей эксплуатации;
• • Т (тяжелый) определяет фокусную область применения в составе силовых цепей.

Цифровой блок марки традиционно для кабельной отрасли описывает количество и сечение токопроводящих жил со знаком “?” как разделителем. Может иметь многозвенную форму, если содержит жилы с различным сечением или же одна из них используется для заземления.

Иногда состав цифрового блока на правах третьего звена дополняется указанием рабочего напряжения в киловольтах.

На основании правил формирования кода марка КРПТ 2 ? 2,5 + 1 ? 1,5 означает, что речь идет о кабеле с двумя рабочими 2,5-милоиметровыми жилами, которые дополнены жилой заземления с сечением 1,5 мм2. Если марка имеет вид КРПТ 2 ? 1,5 + 1 ? 1,5, то это свидетельствует о том, что все жилы одинаковы по сечению, но одна из них с помощью соответствующей маркировки выделяется для организации цепей заземления.

Как выбирать?

После того как мы получили ответ на вопрос о том, что такое PC, выяснили основные их параметры, приведем рекомендуемые конфигурации, которые ориентированы под решение определенного спектра задач. Компьютер начального уровня (просмотр фильмов, офисные приложения (Word, Excel, например), прослушивание музыки и работа в интернете):

• процессор Athlon 5350 от компании AMD, 4 ядра с частотой 2,1 ГГц, кеш 2 уровня 64 кб и 2 Мб соответственно;
• видеокарта – интегрированная в ЦПУ Radeon R3;
• жесткий диск Caviar Blue от WD размером 1 Тб;
• оперативная память DDR3-1600 объемом 8Гб;
• блок питания мощностью 400 Вт;
• материнская плата AM1B-ITX от ASRock.

ПК среднего уровня (игры, графические пакеты):

• процессор FX-8320 от AMD, 8 ядер с частотой 3,5 ГГц, кеш 3 уровня 8 кб, 8 кБ и 8 Мб соответственно;
• видеокарта Ge Force 770 с 2 Гб встроенной памяти от компании NVidia;
• жесткий диск Caviar Blue от WD размером 1 Тб;
• оперативная память DDR3-1866 объемом 16 Гб;
• блок питания мощностью 600 Вт;
• материнская плата SABERTOOTH 990FX от ASUS.

Компьютер на все случаи жизни (отлично справится с любой задачей в ближайшие 2 года):

• процессор Intel Core i7 модели 4770K, 4 ядра, работающие в 8 потоков на частоте 3,5 ГГц, кеш 3 уровня 8 кб, 1 Мб и 8 Мб соответственно;
• видеокарта Radeon R9 290 с 3 Гб встроенной памяти от компании AMD;
• жесткий диск Caviar Blue от WD размером 1 Тб;
• оперативная память DDR3-1600 объемом 32 Гб;
• блок питания мощностью 800 Вт;
• материнская плата Z87M OC Formula от ASRock.

Каждая из приведенных конфигураций является ответом на такой вопрос: «Что такое PC и какие у него основные характеристики?» Это рекомендуемые параметры системных блоков. При желании их можно изменить в ту или другую сторону. Но с заявленными задачами они превосходно справятся.

Особенности исполнения конструкции

1. Основу сердечника изделия образуют гибкие круглые многопроволочные жилы, которые набираются из отдельных скрученных между собой медных проволок четвертого класса. Количество жил серийных конструкций составляет от одной до четырех, сечение от 0,75 до 400 мм2.
2. Изоляция для облегчения работы окрашивается в различные цвета. Жила, выделенная для заземления, имеет изоляцию стандартизованного желто-зеленого цвета.
3. Для достижения общей механической стабильности конструкции используется скрутка отдельных жил с достаточно большим шагом (не свыше 16 внешних диаметров).
4. Под оболочкой предусматривается разделительный слой из тонкой полимерной пленки, иногда встречается ее замена в виде просыпки тальком.
5. Состав резины внешней оболочки подобран таким образом, чтобы

• придать изделию противопожарные свойства касательно нераспространения горения при пожаре.
• обеспечить возможность эксплуатации на улице без дополнительной защиты.

КСПВ

Кабель КСПВ — это сигнальный провод, применяемый для неподвижной внутренней прокладки при подключении сигнализационных систем, связи и сообщений в сетях.

Расшифровывается его название так:

• К — кабель.
• СП — систем передачи.
• В — в виниловой оболочке.

Изоляция КСПВ состоит из полиэтилена и спрятана за оболочкой из поливинилхлорида. Наиболее распространён вид без изоляции.

Технические характеристики

У кабеля КСПВГ технические характеристики следующие:

• Содержит не менее двух жил. Они могут быть выполнены из алюминия и меди. Изоляция отсутствует.
• Срок службы изделия составляет не менее 15 лет при использовании в температурном режиме от -40 до 70 градусов по цельсию.

Расшифровка маркировок кабелей

В названии кабелей могут встречаться различные буквы, которые определяют их дополнительные характеристики:

• А — основа жилы из алюминия.
• Б — бронировка.
• БПИ — жилы провода оснащены бумажной прослойкой, пропитанной негорючим веществом.
• В — изоляция состоит из бумаги.
• Г — изоляции нет.
• КГ — увеличенная гибкость.
• НГ — не подвержен горению.
• П — изоляция состоит на основе поливинилхлорида.
• ПС — изоляция на основе поливинилхлорида с применением полиэтилена.
• ПВ — оболочка состоит из поливинилхлорида и вулканизированную резину.
• Р — изоляция из резины.
• С — изоляция из свинца.
• Ф — силовой шнур.
• ШВ — плоская оболочка из поливинилхлорида.

https://youtube.com/watch?v=i728F-ieADI

Область применения

Кабели марки КСПВ применяются для монтажа сигнализации и телекоммуникаций при рабочем напряжение до 250 В переменного тока. Для внутренней неподвижной прокладки систем связи. Цена КСПВ довольно приемлема, поэтому он является неплохим бюджетным вариантом для непосредственного монтажа сетевых соединений.

Условия хранения и перевозки кабеля

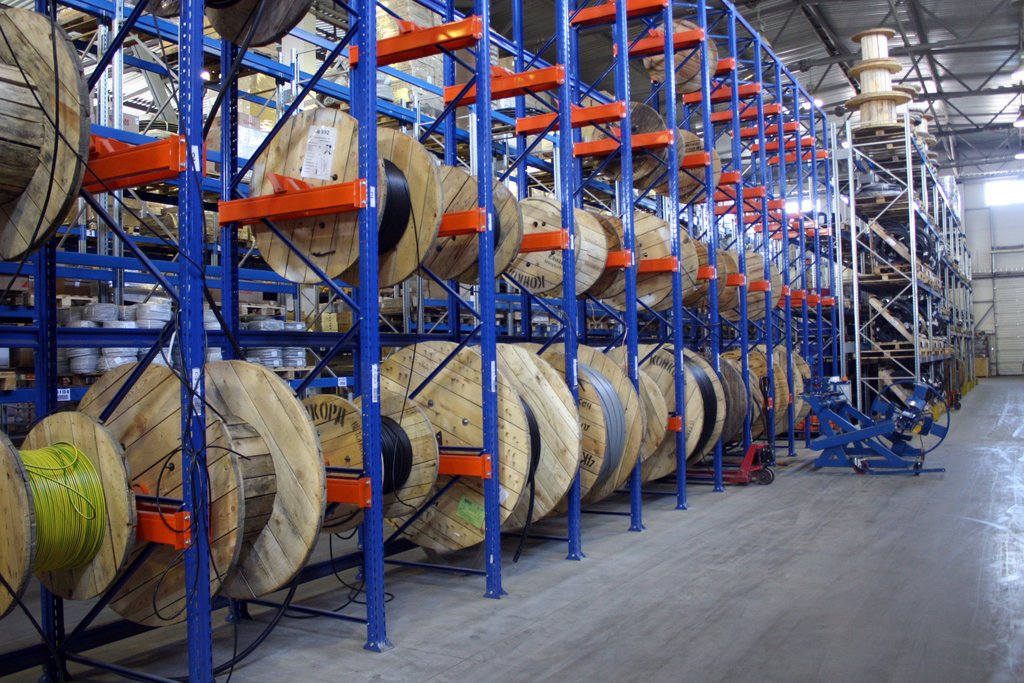

Чтобы сохранить кабельное изделие и его свойства, нужно строго следовать нормативам производителя. Условия хранения зависят от сырья изготовления кабеля. По правилам все проводниковые и силовые кабеля нужно хранить в проветриваемом помещении, под навесом и в мотках на складе.

ГЩСТом прописаны правила хранения и перевозки продукции. По этим указаниям следуют объекты, занимающиеся выпуском кабелей и проводов.

Обратите внимание! Также ГОСТ прописывает четкие указания условий для вида упаковки, срока хранения и температурного режима. Хранение и кабельная перевозка. Хранение и кабельная перевозка

Хранение и кабельная перевозка

Хранить кабель нужно в светлом, хорошо вентилируемом, сухом помещении, вдали от горючих веществ и смесей. Не рекомендуется хранить и перевозить кабель в пространстве с температурой более 23 °С. Также не стоит оставлять продукцию на открытом солнце. Запрещены плотная скрутка проводов и загиб.

ПВС

ПВС кабель представляет собой гибкий провод из меди. Гибкость его очень хорошая, потому можно прокладывать любые электрические системы, не опасаясь ломки. Согласно стандарту, жилам в проводе присвоен пятый класс гибкости, что является одним из лучших результатов, особенно если учесть отличную сопротивляемость различным нагрузкам механического характера и деформации. Изоляция из пластика надёжно защищает медную основу от коррозии и имеет устойчивость к появлению различных грибков.

Название ПВС расшифровывается так:

• П — принадлежит к электротехническим изделиям, распределяющим электрическую энергию.
• В — для изоляции кабеля используется винил как внешней, так и для изоляции отдельной жилы.
• С — предназначен для создания электрических сетей.

При внимательном рассмотрении изоляции можно отметить, что она имеет внешний и внутренний слои. Используемым для создания слоёв изоляции материалом является пластик из поливинилхлорида. Благодаря ему провод не подвержен горению и может выдерживать повышенные температуры.

Жилы изолируются друг от друга и скручиваются по спирали. В соответствии с международным стандартом каждая жила кабеля окрашивается в свой цвет, чтобы можно было определить нулевые и фазные жилы. Если есть нулевая фаза, то она окрашивается в синий цвет, зелёный или жёлто-зелёный соответствует проводу заземления, а остальными цветами маркируются проводящие ток жилы.

Технические характеристики кабеля

Технические характеристики провода ПВС определяются государственным стандартом. Но ГОСТ лишь обозначает диапазон значений, и у разных производителей фактические параметры могут быть различны. Потому для получения точных данных по определённому кабелю необходимо искать документацию производителя.

Описание технических особенностей:

• Диапазон температур, при котором должен эксплуатироваться провод составляет от -25 до 40 градусов по цельсию. При этом кабель может выдержать повышение температуры до 70 градусов и даже кратковременный скачок до 90.
• Пригоден для эксплуатации в помещениях с высокой относительной влажностью воздуха и устойчив к возникновению возгораний.
• Линейное напряжение сети не должно превышать 660 вольт.
• Устойчивость к деформации при перегибах в обе стороны составляет 30 тыс. раз.
• Количество жил может варьироваться от 2 до 7.
• Производители дают гарантию 2 года с момента ввода провода в работу. При этом срок службы составляет не менее 6 лет. При использовании в стационарных электрических устройствах срок службы может достигать 10 лет.

Существуют ПВС из алюминия. Они используются в городской разводке и промышленности. Основные отличия от кабелей из меди:

• При прохождении электрического тока алюминий нагревается меньше, чем медь. Это обеспечивает большую стабильность и мощность проводимого потока электричества.
• Жилы из алюминия, прошедшего оксидную обработку, могут использоваться на объектах с большой мощностью. Благодаря обработке оксидами увеличивается срок службы.
• Вес алюминия меньше меди. Это свойство полезно для построения высоковольтных линий передач и позволяет уменьшить количество необходимых опор.
• Стоимость кабеля из алюминия меньше, чем медного и при этом имеет эксплуатационный ресурс не меньше и не уступает в гибкости.

Область применения

Провод ПВС применяется в следующем:

• подключение электроинструментов;
• различные удлинители, переноски;
• освещение жилых зданий, наружное освещение.

Для защиты от ржавления некоторые кабеля покрывают дёгтем, например, ввг, аппвс, ксвп.

Использование провода ПВС для скрытой системы проводки квартиры не рекомендуется. Его предназначение лишь соединение и за такую же цену можно приобрести более подходящий аналог. Но запрета на это в государственном стандарте нет, потому использовать кабель для стационарной проводки можно. При монтаже стоит помнить о необходимости использовать зажимы или опрессовывать кабель.

Особенности аббревиатуры кабеля

Структурированная кабельная система существует в любом здании, независимо от того является ли оно офисом или производственным помещением. Она, по сути, и есть то необходимое звено, объединяющее элементы рабочего процесса в единое целое.

Но всегда существует опасность распространения пожара по проложенной кабельной системе.

При прокладке экранированных кабелей следует обязательно учитывать нормы пожарной безопасности. Существуют провода с обозначением КСПВ нг-FRLS.

Расшифровка обозначений этого кабеля следующая. Аббревиатура «нг» является индексом нераспространения горения. Это классы пожарной опасности ПРГТ. Расшифровка ПРГТ — предел распространения горения при групповой прокладке. Разделяют следующие классы пожарной опасности ПРГТ:

• НГ — категория А класс ПРГТ 1,
• НГ (А F/R) — категория (А F/R) класс ПРГТ 1,
• НГ (В) — категория В класс ПРГТ 2,
• НГ (С) — категория С класс ПРГТ 3,
• НГ (Д) — категория Д класс ПРГТ 4.

По способу исполнения кабельную продукцию разделяют на несколько видов с обязательным учетом объема горючей загрузки. При этом также учитывают одиночную или групповую прокладку.

Расшифровка нг-FRLS применительно к такой характеристике будет означать, что провод с этой маркировкой применим для питания электроприемников в системах пожарной защиты. Его можно использовать в больницах и стационарах для операционного оборудования, а также для других приемников, сохраняющих работоспособность во время возможного пожара. Как правило, это экранированный провод.

Согласно требованиям пожарной безопасности расшифровка нг-FRLS означает, что провод с такой маркировкой является огнестойким. Он не распространяет горение при групповой прокладке. Непосредственное обозначение FRLS поясняет, что при возможном пожаре у него пониженное дымо — и газовыделение.

Все провода с маркой FRLS должны соответствовать следующим характеристикам.

• Противостоять процессу горения. При пожаре провод не должен гореть, а только плавиться. Причем это должно происходить с погашением искр.
• Минимум распространения дыма, поскольку причиной большинства случаев летальных исходов является непосредственно удушье. А провод FRLS почти не дымит.
• Минимальная токсичность продуктов горения при возможном пожаре.

Отличительной особенностью кабеля FRLS является то, что он выполнен из безгалогеновой пластмассы. Этот материал в полной мере обеспечивает довольно высокий уровень изоляции.

Вышеуказанные марки продукции весьма востребованы. Надежность и способность противостоянию внешних помех, способствует широкому спектру их применения.

Применение экрана в проводе

Когда сигнал проходит по кабелю, он может быть подвержен влиянию различных электромагнитных помех. Чтобы этого не происходило, провод экранируют. Экраном служит тонкий слой фольги. Иногда экранированный провод производится со специальной лентой с продольной прокладкой. Используют для этих целей и специальную бумагу. Жилы выполнены из луженого проводника.

Помимо того, что электромагнитное поле экранированного провода защищено от воздействия внешних помех, он обладает повышенной прочностью. Производители проводов обязательно учитывают ГОСТ Р 53769-2010, который регламентирует выполнять пластмассовую изоляцию и экранизацию.

Буква «Э» в марке КСПВЭ обозначает, что провод экранированный.

Модификация сигнального кабеля КСПВ

Модификация провода КСПВ сегодня разнообразна и выпускается под разными марками, но с учетом всех мировых стандартов и требований. Можно выделить основные из них:

КСПЭВ представлен в виде однопроволочной медной жилы со средним диаметром около 0,4-0,5 мм, он дополнительно экранирован лентой на основе алюминия и пластмассы, подходит для внутреннего и неподвижного монтажа. Количество жил может составлять от 2-х до 12 штук с диаметром от 12 до 20 мм;

Кабель модификации КСПЭВ

• КСПВГ – это сигнальный кабель с медной жилой из большого количества мелких ворсинок. Диаметр проводников составляет от 0,12 до 0,2 кв.мм. Предназначен для внутренней прокладки, но более устойчив на изгиб, нежели другие модели продукции. Его другая модификация КСПЭВГ обладает аналогичными свойствами, но дополнительно имеет экран. Количество жил может достигать 12 и иметь диаметр максимальный около 0,5 мм;
• КССПВ имеет дополнительную букву «С», означающую симметричность. Т.е. жилы дополнительно симметрично скрючены друг с другом. Сам провод также состоит из одножильных медных проводников, изолированных друг от друга полиэтиленовой оплеткой, с оболочкой из поливинилхлорида. Выдерживает эксплуатационную температуру от минус 30 до плюс 60 градусов, устойчив к высокой влажной среде, не горюч, обладает высоким сроком службы, около 20 лет;
• Группа кабелей КСВВ, КСВЭВ, КСЭВГ, КСВВГ обладает высокими противопожарными свойствами и не подлежит возгоранию в случае одиночной укладки. Данная линейка кабельной продукции имеет от 2 до 12 жил с диаметром в 12 и 20 мм.

Сигнальные силовые кабеля выпускаются различными фирмами. Весь производственный процесс, вне зависимости от марки и модели, строго контролируется ГОСТом. Качественная продукция должна быть устойчивой на изгиб и выдерживать не менее 15 перегибов под углом в 90 градусов, не терять своих эксплуатационных свойств при низких температурах (около 30 градусов мороза) и высоких (до 70 градусов тепла), функционировать при влажности не менее 90-95 % и обладать сроком годности от 15 лет и более.

Кабель КСПВ 4*0, метров

Провод КСПВ, в зависимости от модификации и индивидуальных технических данных, подлежит прокладке как в кабель каналы, так и гофрированные трубки соответствующего диаметра, а также в траншеях за пределами зданий и сооружений. Выбор нужного типа продукции напрямую зависит от масштабов объекта, мощности системы. Специалисты для небольших промышленных предприятий, магазинов и частных домов рекомендуют отдавать предпочтение моделям КСПВ 4х0 5 – здесь наблюдается оптимальное соотношение цены и требуемых технических характеристик. Наиболее положительную характеристику получила продукция таких известных местных производителей, как Энергкабель, Псковкабель, Севкабель и др.

Это интересно: Кабель КВВГнг-LS (видео)

Вывод

Благодаря тому, что ПВС провода характеристики имеют более чем удовлетворительные, их сфера применения растет с каждым днем. Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его практически для любых целей как профессионалами, так и любителями. А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.

Когда выбирается кабель ПВС, технические характеристики не всегда ставятся на первый план, так как основное его достоинство это стоимость. Впрочем, это не мешает проводу быть достаточно надежным, при правильном подборе сечения и использовании в рекомендуемых условиях.
