Счетчик электроэнергии в розетку: установка и способы применения, тесты

Бытовой ваттметр в розетку — принцип работы и характеристики

Различные электроприборы потребляют неодинаковое количество энергии. Существует масса технологий, позволяющих экономить энергию без утраты качества эксплуатации. Разработаны устройства для измерения энергопотребления, помогающие оценить все затраты. Одно из них — бытовой ваттметр в розетку.

Общая информация

Ваттметр — комбинированное устройство, измеритель мощности в розетках. Его можно назвать прибором учета электричества, но на этом функциональность устройства не заканчивается. Прибор служит и как вольтметр, показывая напряжение постоянного тока в сети.

Есть разные виды ваттметров в розетку:

цифровые;
аналоговые.

Первые отражают всю нужную информацию на табло, вторые требуют произведения простых расчетов самостоятельно, зато стоят дешевле. Внешне ваттметр напоминает переходник в розетку. На панели есть кнопки управления и регулировки работы

Важно приобрести прибор, который можно включить непосредственно в гнездо. Если подключать устройство в розетку, оно показывает, сколько ватт потребляют приборы. Устройство состоит из следующих составляющих:

Устройство состоит из следующих составляющих:

датчиков тока, напряжения;
преобразователя аналогово-цифрового;
микроконтроллера;
клавиатуры (средства ввода данных).

Качественные ваттметры для розеток, которые показывают, сколько прибор потребляет электроэнергии, могут параллельно измерять напряжение, коэффициент мощности, силу тока, частоту и ряд других показателей. Параметры измерения прибора — длительность работы техники, общее число киловатт, которые может расходовать техника.

Некоторые ваттметры после ввода тарифа даже отразят сумму, которую нужно заплатить за электроэнергию. Существуют ваттметры в розетки с регулятором мощности: при превышении показателя приборы издают сигналы.

Как работает ваттметр

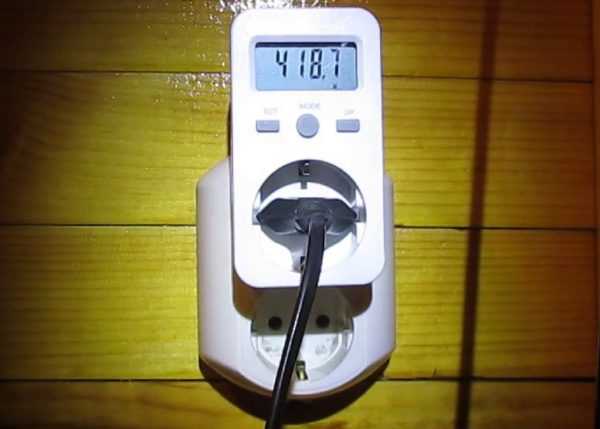

В эксплуатации устройство довольно простое. Его следует включить в розетку, а через него подключить прибор, который нужно проверить. На экране будет отражена необходимая информация.

Порядок эксплуатации цифрового прибора таков:

Подсоединить устройство к сети.
Удостовериться, что оно показывает «ноль», а предыдущие цифры сброшены.
Включить бытовую технику.
Через несколько секунд оценить показания — количество ватт/час и другие.

Аналоговый счетчик устроен проще. В нем есть вращающиеся диски, по которым информацию придется вычислять с привлечением секундомера. Включив секундомер, нужно посчитать, за какое время диски развернулись. Далее нужно умножить киловатты по счетчику на 3600 и поделить на вычисленное время в секундах. Так будет получен коэффициент мощности.

Характеристики ваттметров

Ряд моделей имеет отверстия для расположения аккумуляторов, батареек, которые потребуются, если предусмотрены функции сохранения измеренных параметров и анализ, сопоставление данных.

Обычно технические характеристики устройств следующие:

номинальная мощность — 3,6 кВт;
ток — 16А;
напряжение — 190 – 270 В;
частота — 50 Гц;
минимальная измеряемая мощность — 0,1 Вт;
точность измерения — погрешность до 1 %;
суммарное отражаемое энергопотребление — до 10000 кВт/ч;
собственное потребление энергии — меньше 0,5 Вт;
оптимальная температура окружающей среды — 5 – 40 градусов.

Чаще всего при помощи ваттметров в розетки с индикатором потребляемой мощности оценивают работу чайников, стиральных машин, обогревателей, прочей бытовой техники.

Плюсы и минусы приборов

К недостаткам можно отнести ограничение по максимальной нагрузке в пределах 3,6 кВт, хотя большинство домашних приборов укладываются в этот показатель. Не удастся проверить работу техники при сильном морозе: в неотапливаемом помещении работа прибора будет неправильной.

Достоинств у ваттметров множество:

возможность оценить работу всех приборов в доме;
простота в эксплуатации — справится даже новичок;
отсутствие необходимости в особых схемах включения, в применении переходников;
получение полной информации о работе техники;
возможность подсчитать затраты и сэкономить в будущем;
приемлемая цена, доступность.

Бытовые ваттметры — многофункциональные устройства, которые должны быть в каждом доме. Изделия заменят ряд других приборов для любителей электротехники и помогут контролировать энергопотребление в квартире.

Бытовой ваттметр в розетку — принцип работы и характеристики

220.guru

Правила использования

Известно несколько разных ваттметров, большая часть приспособлений призвана проводить аналогичные замеры. Однако необходимо отыскать устройство, подключаемое к розетке на стене, (наиболее простой метод точного определения, какое количество электроэнергии использует конкретный прибор). Возможно пользоваться аналоговыми и цифровыми ваттметрами. Приобретение цифровых устройств даст возможность потребителям получить точную информацию, в тот момент как аналоговые приборы потребуют от пользователей самых простых расчетов для установления потребления ватт.

Цифровой прибор подключают к электросети. Необходимо удостовериться, что приспособление будет отображать показатель «0» и очистится от последних замеров. Далее подключают какой-либо домашний прибор к ваттметру для получения показаний мощности. Когда ваттметр цифровой, приспособлению, обычно, необходимо только 5 секунд для вычисления показаний. Такие приспособления будут отображать число ватт, используемых устройством в течение 60 минут.

Когда счетчик является аналоговым, необходимо посмотреть на крутящиеся диски в нем. Используется секундомер для определения количества времени, которое необходимо для полного разворота дисков. Далее берутся данные киловатт, показываемые ваттметром, умножается на 3600 и разделяется на число секунд, на протяжении которых устройство вращается. Это будет коэффициентом применения мощности в течение 60 минут. Повторяется данная процедура на любых приборах для оценки электрической быттехники в жилище.

Использование устройства

Лица, желающие получить более точные данные об общем энергопотреблении в собственном жилище, могут вызвать электриков (они устанавливают производительный ваттметр). Подобное устройство предоставит подробные данные о цене и применении электроэнергии во всем доме, к примеру, какие части жилища используют наибольшее количество электричества. Такие счетчики предназначаются для помощи владельцам домов. Благодаря им удается сократить собственные траты на электрическую энергию, не проводя индивидуальные тесты на всех бытовых приборах по отдельности.

Сведения, которые получены при помощи ваттметра, дают возможность существенно сэкономить средства. Тратя адекватную сумму на покупку рассматриваемого приспособления, пользователь получает полные сведения об эффективности функционирования домашней техники.

Что это такое

На сегодняшний день экономия электроэнергии является крайне актуальным вопросом. Осуществляется выпуск большого количества приспособлений, где используются новейшие технологии, которые дают возможность сэкономить электрическую энергию, не потеряв в качестве. Кроме того, прогресс коснулся и измерительных приспособлений.

Бытовой ваттметр

Ваттметр бытовой — прибор, предназначенный в целях замера мощности, которая потребляется приемником электроэнергии в домашних условиях и не нуждающийся в особой схеме включения. В отличие от электросчетчиков, измеряющих используемую мощность по квартирам (домам), ваттметр способен осуществить измерения мощности в любых точках жилища.

Важно! Рассматриваемое приспособление функционирует также точно, как и электросчетчик. Отличием станет более тонкая разбивка информации по конкретному потребителю

Основной сферой применения ваттметров являются промышленные отрасли в электроэнергетике, машиностроении, ремонт электроустройств. Кроме того, зачастую подобные устройства используются в бытовых условиях. Они приобретаются специалистами по электронике, компьютерам, радиолюбителями, чтобы рассчитать экономию использования электроэнергии.

Ваттметры используют, чтобы:

Вычислить мощность устройств.
Провести тесты электроцепей, определенных ее частей.
Провести испытания электрических установок, как индикаторов.
Проверить действие электрического оборудования.
Провести учет потребляемой энергии.

Бытовые ваттметры в розетке не нуждаются в специальных схемах подключения. Когда электросчетчик показывает общую мощность в жилище, то такие приспособления отражают работу всех розеток отдельно. Их устройство предусматривает вилку для подключения к розетке, гнездо, чтобы включить нагрузку.

Конструкция устройства

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из
Розетка с таймером — полезное компактное устройство, которое отключит электрооборудование в момент, запрограммированный владельцем

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

Суточной – когда процесс ограничен отрезком времени в 24 часа.
Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Розетка-таймер поможет на приусадебных участках автоматически запустить охранное устройство, подсветку теплицы и освещение территории в ночное время

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Розетка с таймером по принципу функционирования во многом схожа с реле времени: по истечении заданного программой временного интервала она замыкает/размыкает контакты

Общая информация

Есть разные виды ваттметров в розетку:

цифровые;
аналоговые.

Важно приобрести прибор, который можно включить непосредственно в гнездо. Если подключать устройство в розетку, оно показывает, сколько ватт потребляют приборы

Устройство состоит из следующих составляющих:

датчиков тока, напряжения;
преобразователя аналогово-цифрового;
микроконтроллера;
клавиатуры (средства ввода данных).

Что измеряет

Часто возникает вопрос, какую мощность будет показывать ваттметр. Посредством рассматриваемого приспособления возможно осуществить замер используемой мощности фактически всех устройств в жилище. При измерении требуется учитывать номинальную мощность приспособления, где происходят замеры, чтобы не нанести вред ваттметру. Это даст возможность сэкономить электрическую энергию при помощи выключения либо снижения времени работы бытовой техники. Теперь будет известно, какое количество электроэнергии потребляет, к примеру, телевизор и он чаще отключается от сети. Кроме того, возможно провести измерения пиковых нагрузок потребителей электроэнергии и коэффициент мощности электросети.

Помимо этого, есть возможность установить тарифы на электричество для получения цены используемой электроэнергии за определенный период. Достаточно комфортно, когда пользователю необходима экономия, поскольку прибор показывает сколько будет стоить использование конкретного приспособления.

Работа устройства

Принцип работы ваттметра

Все произведенные прибором операции выводятся на дисплей

Работа устройства основывается на электронном алгоритме подсчета электроэнергии в ваттах, производимом путем умножения показаний измерителей тока и напряжения. Каждое из них регистрируется отдельным модулем, входящим в состав прибора, а затем полученные величины обрабатываются в АЦП и перемножаются в соответствующем виде.

Представление информации в цифровой форме упрощает все вычислительные операции и позволяет выводить итоги на экран дисплея.

Микроконтроллер, встроенный в портативный счетчик, управляет работой всех частей электронной схемы и обеспечивает выполнение следующих операций:

измерение величины, расходуемой в единицу времени мощности (в киловаттах);
вычисление и вывод на индикатор показателя действующего напряжения в сети (в Вольтах);
индикацию тока в линии нагрузки (в Амперах);
учет времени непрерывной работы потребителя.

Электросчетчик в розетку

Доброго дня, друзья, сегодня на обзоре, без сомнения, нужный и полезный девайс, а именно, электрический счетчик, для розеток, от неизвестного китайского производителя. Для чего нужен такой счетчик, думаю, объяснять не нужно. Но, могу, забегая вперед сказать, что для него можно задать стоимость одного киловатта, соответственно, посчитать сколько из вашего кошелька съест то или иное устройство. Но обо всем по порядку. Прилетел этот заказ мне за 20 дней, что приятно. Упакован был в картонную коробочку, в стандартном китайском пупырчатом пакетике, внутри лежал сам девайс, обмотанный в один слой пенкой. Все стандартно. Никаких повреждений товар не получил. Сделан счетчик из белого, крепкого пластика, и впечатления хлипкого не производит. Вилка стандартная, европейская, однако, снова, забегая вперед, скажу, что имеются и другие варианты вилок и розеток. Розетка европейская, с «землей» и защитой от дурака детей Еще имеются 4 резиновые удобные кнопки для навигации по настройкам и функциям и одна неудобная, маленькая, для сброса настроек.

Сам прибор

скрытый текст↓

В коробке, помимо самого сабжа обнаружился лист формата А4, с инструкцией на английском языке.

скрытый текст↓

Из этого руководства видно, что счетчик умеет: 1. Рассчитывать стоимость потребляемой энергии + текущее ее потребление 2. Показывает совокупное количество потребленных ватт 3. Вольтаж и частоту тока 4. Текущую силу тока 5. Минимальная мощность 6. Максимальная мощность 7. Просто цена за киловатт и время в розетке. Сверху статично (не зависимо от режима) показывается время нахождения прибора под напряжением (сколько торчит в розетке). При извлечении из розетки, время останавливается.

Помимо всего прочего счетчик идет с аккумулятором NI-MH для подпитки энергозависимой памяти, на случай отключения электричества. (В конце обзора, выложу уже ставшие каноном фотографии разборки.)

Сам сабж от картинки ничем не отличается. Но все же выложу фото под спойлер, а заодно покажу режимы работы.

скрытый текст↓

1. Режим — текущее потребление и сколько «накапало».

2. Количество киловатт за промежуток времени.

3. Вольтаж и частота.

4. Амперы

5, 6. Минимальное и максимальное потребления.

7. Время и цена (без текущего потребления, для тех кто не любит цифры.)

Признаться, прибор очень полезный, и своих денег стоит однозначно. Благодаря этому прибору было выяснено, сколько потребляет мультимедиа-комплекс вместе с компьютером на пару, стиральная машинка, холодильник и сколько мне обходится содержание всей этой прорвы. В общем, весьма полезная информация. Почему я не захотел заморачиваться с тестерами, электроклещами и прочей лабудой? Очень просто. Я не сторонник приятных ударов током и сторонник упрощения жизни, тем более если это упрощение стоит 11 небольшим долларов. Так как же управляется этот чудо предмет? Кнопки UP и DOWN позволяют менять настройки в большую или меньшую сторону, соответственно. В обычном режиме — не активны Удерживая кнопку COST пару секунд можно задать стоимость киловатт-часа, затем нажав еще раз, утвердить эту стоимость. Нажав снова эту кнопку Вы автоматически перенесётесь в режим номер 7. Кнопка FUNCTION переключает режимы с 1 по 7, циклично.

Если вдруг сила тока (макс. 3680Вт), вольтаж (до 230В), будут превышены, стандартные режимы будут недоступны, а на экране высветится надпись «OVERLOAD».

На этом, кажется, все функции и заканчиваются. Спасибо, что прочитали до конца. В награду, всем осилившим, ставшая стандартом качества — расчлененка!!! P.S. Котиков нету(

скрытый текст↓

Рейтинг лучших умных розеток

Для того чтобы упростить своим читателям выбор умной розетки, ниже приводится рейтинг лучших моделей на июль 2020 г.

1. Xiaomi Mi Smart Power Plug

С помощью этой модели можно управлять домашними электроприборами из автомобиля, с рабочего места или даже с пляжа. При полной комплектации системы умный дом от Xiaomi, возможности розетки ещё расширятся. В случае правильной настройки прибора, дома гарантированно будет тепло, а счета за электроэнергию станут меньше.

Страна-производитель – Китай;
Материал корпуса – термопластик;
Масса – 65,5 г;
Способ управления — Wi-Fi;
Средняя стоимость — 1000-2000 руб.

2. TP-Link HS100

Умная розетка от компании TP-Link пользуется самым широким спросом у российских покупателей. У это устройство включает в себя есть все необходимые для обычного потребителя функции: таймер включения и выключения, удаленное управление питанием, счетчик электроэнергии. Изделие отличается легкостью и компактностью. Отличительной особенностью является стильный минималистичный дизайн корпуса.

Страна-производитель – Китай;
Материал корпуса – поликарбонат;
Масса – 135 г;
Способ управления — Wi-Fi;
Средняя стоимость – 2000 руб.

3. Redmond RSP-103S

Изделие обеспечивает эффективное управление питанием электроприборов мощностью до 2,3 кВт. В фирменном приложении можно дать каждому устройству название и прописать разные сценарии действий. Например, включить отопление или музыкальный центр утром. Предусмотрена защита от перегрузок и сильных перепадов напряжения.

Способ установки – накладная;
Входное напряжение – 220-240В;
Максимальная сила тока – 10А;
Тип управления — Wi-Fi;
Средняя стоимость – 1000 руб.

4. SENSEIT GS4

SENSEIT GS4 – уникальное устройство разработанное и произведенное в России. Розетка не только включает и выключает питание электроприборов, но и следит за параметрами электросети, обеспечивает строгий учет расхода электроэнергии, измеряет температуру, определяет протечки воды, может работать по сложным алгоритмам. Одним из главных достоинств отечественного девайса является возможность предупреждения об отключении в доме электропитания.

Максимальная мощность – 3500 Вт;
Максимальная сила тока – 16А;
Разъемы для подключения дополнительных датчиков – 2 шт.;
Способ управления — 2G, 3G и 4G/LTE;
Средняя стоимость – 5000-7000 руб. (в зависимости от комплектации).

5. Rubetek RE-3301

Умная розетка Rubetek RE-3301используется для управления бытовой техникой. В фирменном мобильном приложении можно создавать разные сценарии. Встроенный LED-индикатор меняет цвет в зависимости от нагрузки, помогая контролировать энергопотребление. Устройство совместимо с Android 4.1 и iOS 8 и выше, работает с «Алисой» и поддерживает соединение с различными датчиками, в том числе движения и утечки газа. Корпус изготовлен из термостойкого пластика.

тип — накладная;
тип управления — Wi-Fi;
входное напряжение — 230В;
максимальная сила тока — 11А;
средняя стоимость – 3200 руб.

6. Sonoff S26

Розетка Sonoff S26 – это уникальный переходник между стандартной розеткой и подключённым к ней бытовым электроприбором. Изделие позволяет дистанционно управлять техникой и отслеживать его статус (включено или выключено) через сеть Интернет с помощью специального приложения на смартфоне или планшете с операционной системой IOS и Android. Данная модель позволяет выполнять до 10 разных задач по расписанию. Использование умной розетки очень простое — необходимо просто подключить утюг, телевизор, котел или плиту и запустить приложение Ewelink.

входное напряжение – 100-250В;
частота переменного тока – 5,-60 Гц;
тип управления — Wi-Fi;
предельная мощность – 2 кВт;
средняя стоимость – 1200 руб.

7. Телеметрика T40

Умная розетка Телеметрика Т40 имеет встроенный датчик температуры. Он окажется полезным для использования в паре с обогревателем – можно доводить температуру помещения до определенного порога и выключать обогреватель для экономии энергии и безопасности. Можно связать с четырьмя устройствами в доме. Устройство умеет управлять большинством домашних электроприборов.

производитель – Китай;
материал корпуса – термопластик;
масса – 90 г;
удаленное управление — через GSM;
средняя стоимость 6500 руб.

8. Умная розетка «Яндекс»

Управлять этой умной розеткой можно в приложении «Яндекс» или с помощью «Алисы». Изделие применяется для включения и отключения бытовых электроприборов. Так, с его помощью можно дистанционно запустить робот-пылесос или кондиционер. Есть кнопка ручного отключения на случай отсутствия интернета.

способ размещения – накладная;
тип управления — Wi-Fi;
входное напряжение — 230В;
максимальная сила тока — 16А;
средняя стоимость – 1200 руб.

Ваттметр для измерения мощности в розетке

Выполнение любого действия требует траты силы. Чем сложнее процессы, тем больше уходит последней. Ранее, величина измерялась в лошадином эквиваленте. То есть, относительно перемещения груза. Сила бралась от количества совместно работающих парнокопытных, для сдвига некой массы, на определенное расстояние, в течении установленного времени.

Применение упомянутого аналога затруднено во множестве современных сфер жизни. К примеру, сложно определить, сколько лошадей требуется, чтобы нагреть на градус воду, или генерировать фотон освещения. Да и вместо реактивного двигателя использовать табун не получиться. На смену лошадиным силам пришел ватт, который определяет затраченную энергию за единицу времени. Если брать числовой эквивалент, — 1 л.с. равна 735 Вт.

Знание текущей мощности производимой работы важно в разрезе учета расхода энергоносителей (электричества, бензина, газа), обеспечения безопасности — система доставки должна выдерживать подобные траты, и расчета соответствующего результата «приложенным усилиям». В целях выявления количества ватт разработаны разные автоматические измерители, от типа выполняемой работы и вида затраченной энергии. Наиболее нужными для обыденной жизни из них стали электрические, называемые ваттметрами

От проходящей силы тока за единицу времени зависит эффективность финальных процессов его переработки — яркости ламп, оборотов двигателей, нагрева и охлаждения. Не на последнем месте находится безопасность доставки энергоносителя — по тонким проводникам мощный ток запускать нельзя. Критически сильный поток электронов их физически сожжет в процессе своего движения. Нужен и учет объема текущего расхода для планирования последующих затрат

Наиболее нужными для обыденной жизни из них стали электрические, называемые ваттметрами. От проходящей силы тока за единицу времени зависит эффективность финальных процессов его переработки — яркости ламп, оборотов двигателей, нагрева и охлаждения. Не на последнем месте находится безопасность доставки энергоносителя — по тонким проводникам мощный ток запускать нельзя. Критически сильный поток электронов их физически сожжет в процессе своего движения. Нужен и учет объема текущего расхода для планирования последующих затрат

В целях выявления количества ватт разработаны разные автоматические измерители, от типа выполняемой работы и вида затраченной энергии. Наиболее нужными для обыденной жизни из них стали электрические, называемые ваттметрами. От проходящей силы тока за единицу времени зависит эффективность финальных процессов его переработки — яркости ламп, оборотов двигателей, нагрева и охлаждения. Не на последнем месте находится безопасность доставки энергоносителя — по тонким проводникам мощный ток запускать нельзя. Критически сильный поток электронов их физически сожжет в процессе своего движения. Нужен и учет объема текущего расхода для планирования последующих затрат.

Внешний вид и характеристики ваттметров

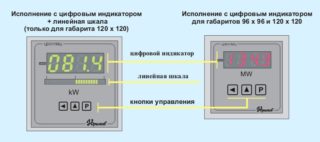

Кнопка P предназначена для установки режимов работы прибора

Внешне прибор для измерения расхода электричества напоминает компактный переходник в розетку, на лицевой панели которого имеется поле с наборными кнопками и электронный дисплей. Для приведения его в рабочее состояние достаточно воткнуть прибор в розетку и выставить текущее время. По завершении этих операций ваттметр переходит в режим автоматического учета потребления электрической энергии.

Технические характеристики электронного прибора можно представить в следующем виде:

Напряжение питания – 190-270 Вольт.
Максимальная мощность в нагрузке 3,6 кВт.
Потребляемый ток – до 16-ти Ампер.
Дискретность показаний по мощности – 0,1 Ватта.
Точность измерения (погрешность снятия показаний) – 1 %.
Максимальная величина учитываемой прибором энергии – до 10000 кВт/час.
