Как определить сечение провода сип по диаметру изоляции

Самонесущий изолированный провод «Торсада» (магистральные) — ABC cable

Самонесущий изолированный провод «Торсада» (магистральные) — ABC cable

Назначение:

  • Провода для ЛЭП
  • Тип:
  • Самонесущие изолированные провода (СИП)
  • Конструкция: 1 — изолированная нейтраль: Из проволок из алюминиевого сплава «альмелек», круглая, уплотненная 3 — жила: Алюминиевая многопроволочная, круглая, уплотненная 2,4 — изоляция: СПЭТехнические характеристики:
  • Типовые значения сечений: 3×50 + 54,6; 3×150 + 70
  • номинальное напряжение, кВ: 0,6/1
  • Среда использования: На воздухе, на опорах ЛЭП, на столбах, на фасадах зданий
  • Отличительные особенности: Устойчивость к ультрафиолету и азону
  • Температура эксплуатации: -60ºС…+70ºС

СИП производства NEXANS Низковольтные самонесущие изолированные провода «Торсада» для распределительных сетей

Данный тип проводов предназначен для передачи и распределения электрической энергии в сетях напряжением до 1 кВ. Существует два типа самонесущих изолированных проводов «Торсада»: — Магистральные СИП «Торсада», состоящие из трех фазных проводов и несущего «нуля», используемые для передачи электрической энергии в распределительных сетях; — Ответвительные СИП «Торсада», состоящие из двух или четырех проводов, используемые для выполнения абонентских ответвлений в распределительных сетях.

Технология Самонесущие изолированные провода (СИП) «Торсада» состоят из трех алюминиевых изолированных фазных проводов, скрученных вокруг изолированного нулевого провода. Изоляция выполнена из сшитого полиэтилена. Основные характеристики СИП «Торсада»: — стойкость к ультрафиолетовому излучению; — устойчивость к воздействию озона; — стойкость к различным погодным условиям; — возможность эксплуатации в диапазоне температур от -50 °С до +90 °С; — устойчивость к проникновению влаги; — высокая диэлектрическая непроницаемость; — легкость монтажа. СИП «Торсада» можно прокладывать как по столбам, так и по фасадам зданий. Прокладка СИП «Торсада» в земле и в кабельных каналах запрещена. При прокладке и эксплуатации СИП «Торсада» необходимо руководствоваться «Правилами устройства опытно-промышленных воздушных линий электропередачи напряжением до 1 кВ самонесущими изолированными проводами типа «Торсада».

Преимущества По сравнению с воздушными линиями электропередачи СИП «Торсада» имеет следующие преимущества: — возможность сооружения ВЛ без вырубки просек; — возможность совместной подвески на опорах с телефонными линиями; — возможность применения опор действующих типовых проектов и опор меньшей высоты (согласно ПУЭ подвеска СИП разрешена на высоте 4 м, а неизолированных проводов на высоте 6 м); — сокращение эксплуатационных расходов за счет исключения систематической расчистки трасс, замены поврежденных изоляторов, сокращения объемов аварийно-восстановительных работ; — высокая безопасность обслуживания, отсутствие риска поражения током при касании проводов, находящихся под напряжением; — практическая невозможность короткого замыкания между фазными проводами и нулевым проводом или на землю; — меньший вес и большая длительность налипания снега, повышенная надежность в зонах интенсивного гололедообразования, уменьшение не менее, чем на 30% гололедноветровых нагрузок на опоры; — снижение падения напряжения вследствие малого реактивного сопротивления (0,1 Ом/км по сравнению с 0,35 Ом/км для неизолированных проводов); — возможность прокладки по фасадам зданий; — исключение опасности возникновения пожаров в случае падения проводов на землю; — уменьшение безопасных расстояний до зданий и других инженерных сооружений; — возможность совместной подвески на одной опоре самонесущих изолированных проводов «Торсада» 0,6/1 кВ и самонесущего изолированного кабеля «Торсада» на напряжение 6)35 кВ; — возможность использования СИП «Торсада» в качестве временной цепи питания в случае аварии подключения, выполненного подземным кабелем; — возможность одновременного подключения к магистрали системы уличного освещения.

Выбор СИП для ввода электричества в дом

Чтобы правильно выбрать СИП кабель нужно  определить:

  • предназначение ВЛ;
  • условия работы, места прокладки проводов и требования безопасности;
  • требуемое количество фаз;
  • мощность нагрузки.

Основные свойства различных марок СИП кабеля

Визуально ознакомиться с разновидностями самонесущих изолированных проводов можно посмотрев приведенные ниже рисунки:

В СИП-1 нулевая несущая жила со стальным сердечником не изолированнаяВ СИП-2 нулевая несущая жила изолированаКаждый отдельный провод СИП-3 имеет армирование сердечником и изоляциюСИП-4. Изолированные жилы не имеют сердечников

Чтобы не описывать заново технологические характеристики и виды самонесущих изолированных проводов, следует заметить, что в данное время наибольшей популярностью пользуется марка СИП-5 по следующим причинам:

  • Отсутствует несущая жила со стальным сердечником – это что уменьшает общий вес, а нагрузка равномерно распределяется по проводам;
  • Изоляция выполнена из сшитого устойчивого к солнечным лучам (светостабилизированного) полиэтилена, что обеспечивает продолжительный срок службы (40 лет) и высокую эксплуатационную надежность;
  • Благодаря высокому качеству изоляции, стойкой к перегреву, увеличивается максимальная пропускная мощность.

Внешний вид СИП-5

Кабельная продукция СИП-5 с модификатором «нг», по утверждению производителей не распространяет горение и обладает повышенной стойкостью изоляции, что делает возможной прокладку такого кабеля в доме.

К сожалению, в нормах и требованиях ГОСТ данная модификация еще не сертифицирована, и официально прокладка СИП кабеля в зданиях запрещена. Подробней ознакомиться о причинах такого запрета можно здесь.

Поэтому будет дешевле использовать обычный СИП кабель, без буквенных модификаторов в маркировке, предназначенный только для обустройства воздушных линий электропередач.

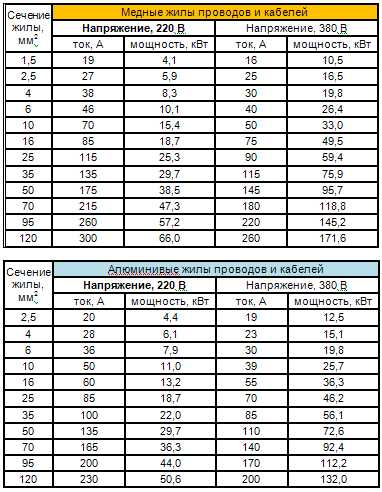

Сечение жил СИП относительно пропускной мощности

Выбор сечения токонесущих жил СИП является наиболее простым. Это обусловлено тем, что минимальное поперечное сечение жил СИП – 16 мм². Данного сечения с лихвой хватает для обеспечения электроснабжения среднестатистического частного дома.

Ввод электричества в дом СИП сечением 16 мм.кв

Поэтому для обустройства ввода в дом выбирают СИП с сечением жил не более 16 мм², чего вполне достаточно для работы всех домашних электроприборов, включенных вместе на полную мощность.

Если требуется обеспечить ввод электричества в многоквартирный дом, или в здание, где оборудование потребляет значительную мощность, то сечение самонесущего изолированного провода выбирают по току согласно таблицам.

Таблица параметров СИП-1, СИП-2Таблица параметров СИП-4, СИП-5

Количество жил указано в маркировке выбираемого СИП кабеля. После первой цифры, определяющей, какой тип и изоляции используется и наличие самонесущей жилы, идет количество жил, умноженное на их сечение.

Наиболее часто применяются двухжильные СИП (фаза и ноль) или четырехжильные (плюс еще две фазы). Чрезвычайно редко можно встретить пятижильный ввод в дом (плюс защитный проводник PE) при помощи СИП кабеля с дополнительным пятым проводом, разработанным для подключения линий освещения.

Полезные советы

Следует обратить внимание на наличие цветной рельефной маркировки проводов фаза-ноль. Продольные полосы ощутимы на ощупь, а их количество указывает на нумерацию фаз

Цветовая раскраска маркировочных рельефных полос должна быть стандартной.

Цветная маркировка жил СИП кабеляРельефная маркировка жил СИП кабеля

Также следует опасаться подделок кабельной продукции, особенно, если предполагается прокладка СИП в соприкосновении с различными конструкциями или защитными коробами – качество изоляции может не удовлетворять повышенным требованиям.

Поэтому следует требовать сертификат качества у продавца, и приобретать кабельную продукцию и крепежную арматуру только в сертифицированном магазине.

https://youtube.com/watch?v=Ahjb2-eAIkk

Область применения 2х16 и 4х16

В быту наиболее востребованы кабеля 2х16 и 4х16. Так, провод 4х16 применяют для ВЛИ 0,6/1 кВ и для воздушных ответвлений к вводу здания. Кабель 4х16 можно прокладывать по стенам постройки и другим сооружениям.

Кабель СИП 2х16 используют для снижения сечения на ответвлениях, при переходе от ЛЭП к внутренней проводке помещения. Как ответвление, СИП 2х16 хорошо подходит для дачи или загородного дома.

Несмотря на всю изоляцию, СИП имеет небольшой вес, что удобно для монтажа. Рассчитать вес конкретной марки можно по таблицам. Например, вес СИП-4 с двумя жилами:

Использование изолированных проводов вместо оголенных позволяет избежать замыканий и травматизма током при обрыве линии. В домашних условиях кабель может проложить человек даже с небольшой квалификацией.

Самонесущий изолированный провод СИП используется для прокладки магистральных и иных линий электропередач. Цвета провода СИП позволяют облегчить работу с ним и всегда соответствуют четко установленным стандартам.

В соответствии с требованиями основные токопроводящие жилы имеют продольно выпрессованные рельефные полосы на изоляции. Также при помощи тиснения или печати могут быть нанесены цифры 1, 2 или 3.

Изолированная нулевая несущая жила не должна иметь каких либо обозначений. Также отличительное обозначение может выполняться при помощи контрастных цветных продольных линий на проводе (ширина линий не менее 1 мм).

Если говорить о вспомогательных линиях, то для них предусмотрено нанесение обозначений «В1», «В2» или «В3». Такая маркировка производится на расстоянии не более 500 мм друг от друга. Также установлены требования к размеру букв: они не могут быть менее 5 мм в высоту и 2 мм в ширину. Имеется и требование относительно стойкости нанесения. Символы должны быть видны на протяжении всего срока работы провода.

Таким образом жила с цветной полоской на проводе СИП представляет собой «фазу», а жила без маркировки – «ноль». Такая маркировка провода СИП позволяет упростить его монтаж.

2000–2019. Норма-Кабель Сайт разработан в студии Артитори

Развитие электрических сетей и значительное увеличение количества потребителей обуславливает многочисленные подключения. Которые не представляется возможным выполнить обычными оголенными проводами из-за опасности схлестывания и других факторов. Поэтому на смену классическим линиям, выполненным голым проводом, пришел провод СИП, успевший занять нишу и для бытовых потребителей, и для промышленных. Такая популярность СИПа стала возможной за счет ряда преимуществ, в сравнении с другими марками.

Расчет стрелы провеса и усилия натяжения СИП

В этой статье хочу предоставить методику расчета стрелы провеса самонесущих изолированных проводов типа СИП-2А. По этой методике вы сможете рассчитать стрелу провеса СИП при длине пролета, отличного от типового значения. Хотите пролет сделать более 40м?

Данную методику в принципе можно применить и к СИП-1, СИП-1А и СИП-2.

СИП-1 отличается от СИП-2 изоляцией жил. У СИП-1 применяют светостабилизированный термопластический полиэтилен (ПЭ), а у СИП-2 светостабизилизированный сшитый ПЭ. Буква «А» указывает, что нулевая несущая жила в изоляции. По характеристикам СИП-2 лучше, чем СИП-1, он пропускает больший ток и имеет чуть меньшую массу.

Целью данного расчета является определение усилия натяжения несущего провода при заданной температуре монтажа, а также определение стрелы провеса СИП.

Расчет провеса СИП

Определим усилие натяжения Т(даН) в зависимости от температуры окружающей среды во время монтажа.

1 Сперва нужно посчитать по формуле ниже эквивалентную длину пролета ае(м)

Эквивалентная длина пролета

2 По таблице определяем параметр Р в зависимости от эквивалентной длины пролета ае и сечения провода.

Конструкция провода, мм² Параметр Р при 40°С без ветра, м Рекомендуемая максимальная длина пролета, м
Длина пролета (нормальная ветровая нагрузка) Длина пролета (высокая ветровая нагрузка)
30м 45м 60м 30м 60м
3×35+54,6 300 350 400 300 350 60
3×50+54,6 250 300 350 250 300
3×70+54,6 200 250 300 200 250
3×70+70 250 300 350 250 300
3×150+70 200 250 250 200 250

3 По полученному значению Р, эквивалентной длине пролета ае и по заданной температуре окружающей среды во время монтажа определяем усилие натяжения Т по таблице.


Определение усилия натяжения Т (даН)

Расчет величины стрелы провеса провода СИП.

Стрелу провеса самонесущего изолированного провода определяют по следующей формуле:

Стрела провеса

где а — длина пролета;

р — линейный вес (даН/м);

Т — механическое натяжение (даН).

Линейный вес провода СИП можно взять из таблицы ниже либо из каталога производителя.

Вид СИП (даН/м)
3×35+54,6 0,610
3×35+54,6+2EP 0,739
3×50+54,6 0,732
3×50+54,6+2EP 0,860
3×70+54,6 0,936
3×70+54,6+2EP 1,06
3×70+70 0,967
3×70+70+2EP 1,09
3×150+70 1,66
3×150+70+2EP 1,79

Примечание: EP — провода освещения.

Под действием температуры метал либо расширяется, либо сужается, поэтому и меняется натяжение провода Т. Если необходимо посчитать максимальный провис СИП, то для расчета нужно взять самый большой пролет и выбрать параметр Т исходя из температуры +40 градусов.

Независимо от климатических условий (ветер, температура, мороз) нагрузка приложенная нулевому несущему проводу не должна превышать 500даН, для нулевого провода сечением 54,6мм2 и 650даН для нулевого провода сечением 70мм2.

Получается ВЛЗ (ВЛИ) должна быть спроектирована таким образом, чтобы нагрузка на нулевой провод не превышала установленных значений.

Единственное, что смущает в этом расчете так это то, что не совсем понятно как учли толщину стенки гололеда. Ведь при обледенении проводов их вес увеличивается, соответственно и увеличивается стрела провеса и механическое натяжение. На мой взгляд в таблице определения усилия Т при температуре -5 градусов гололед и налипание снега учтено.

Вот что скажут электросети и энергонадзор, если мы сделаем пролет более 40м? По возможности пролет нужно делать согласно типовым проектам, т.е. не более 40м.

Советую почитать:

Форма для подсчета материалов для спецификации

Минимальные размеры здания, при котором не требуется УЗП

Расчет стоимости проектных работ

Как посчитать потери мощности и электроэнергии?

Из истории самонесущего изолированного провода (СИП)

На российском рынке самонесущий изолированный провод (СИП) появились как импортная разработка в конце 80-х годов, причем одновременно двумя путями — из Финляндии (фирма Nokia Cables) и из Франции (компания Alkatel)

Трудно определить сейчас, кто из этих производителей первым обратил внимание на Россию, да это и не так важно. Главное, что системы проводов СИП у них были разные. И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России

Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП

И в тех регионах, где эти фирмы вели себя наиболее активно, продвигались соответствующие системы.
Чуть позже начало развиваться производство проводов СИП и в России. Пионером стал «Иркутсккабель», но в те годы завод выпускал не до конца отработанный продукт. Лишь с 1997 года «Севкабель», «Иркутсккабель», а чуть позже и «Москабельмет» начали выпускать качественные провода СИП. Сейчас к установленному этими предприятиями уровню подтягиваются и другие кабельные заводы.
В связи с общими положительными потребительскими свойствами СИП наблюдается большая заинтересованность в таких проводах. При относительно небольшом повышении затрат (примерно процентов на 20) по сравнению с неизолированными «голыми» проводами надежность и безопасность линии, оснащенной СИП, повышается до уровня надежности кабельных линий. В рамках реализации перспективной технической политики РАО «ЕЭС России» осуществляется переход предприятий РАО на систему электроснабжения по воздушным линиям с СИП.

Провода СИП предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на напряжение до 0,6/1 кВ (СИП-1A; 2A; 4; 5) и до 20 кВ (СИП-3).

Преимущественная область применения СИП: для магистральных воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки.Преимущества самонесущих изолированных проводов:

  1. Резкое снижение (до 80 %) эксплуатационных затрат, вызванное высокой надежностью и бесперебойностью энергообеспечения потребителей, т.к. исключены короткие замыкания из-за схлестывания при вибрационной пляске проводов, обрывы из-за падения деревьев, гололедообразования и снегоналипания.
  2. Уменьшение затрат на монтаж ВЛИ, связанное с вырубкой более узкой просеки в лесной местности, возможностью вести монтаж проводов по фасадам зданий в условиях городской застройки, применением более коротких (4 метра вместо 6) опор, отсутствием изоляторов и дорогостоящих траверс (для ВЛИ-0,4 кВ), возможностью совместной подвески на уже существующих ВЛ низкого, высокого напряжения и линиях связи.
  3. Снижение электропотерь в линии из-за уменьшения более чем в три раза реактивного сопротивления изолированных проводов по сравнению с неизолированными.
  4. Простота монтажных работ, возможность подключения новых абонентов под напряжением, без отключения остальных от энергоснабжения и как следствие сокращение сроков ремонта и монтажа.
  5. Высокая пожаробезопасность ВЛИ , связанная с исключением коротких замыканий при схлестывании фазных проводников и применением грозозащитных устройств.
  6. Значительное снижение несанкционированных подключений к линии и случаев вандализма и воровства.
  7. Улучшение общей эстетики в городских условиях.
  8. Значительное снижение случаев поражения электротоком при монтаже, ремонте и эксплуатации линии.

Выбор сечения и проверка изделия

При выборе провода нужно обращать внимание на показатели его расчетного тока. Чтобы определить параметры необходимого изделия, следует учесть длину участков сети и нагрузку, которая приходится на них

Для этого следует переключить тумблер на положение сектора сопротивлений и щупы черного и красного цветов. В этом случае будет слышен сигнал, свидетельствующий об активном режиме прозвона. Затем щупами нужно коснуться обоих концов СИП.

Если провод не имеет повреждений, мультиметр издаст сигнал, который указывает на то, что заряд дошел от одного конца до другого. Эту манипуляцию следует провести для каждой жилы.

Марки

По ГОСТ 31946-2012 — «ПРОВОДА САМОНЕСУЩИЕ ИЗОЛИРОВАННЫЕ И ЗАЩИЩЕННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ»:

  • Изоляция — из термопластичного светостабилизированного полиэтилена;
  • Несущая жила — из алюминиевого сплава;
  • СИП-1 — с неизолированной нулевой несущей жилой;
  • СИП-2 — с изолированной нулевой несущей жилой;
  • СИП-3 — с защитной изоляцией (6-35 кВ);
  • СИП-4 — без нулевой несущей жилы (только 16 и 25 мм2);
  • СИПг — герметизированные СИП;
  • СИПн — не распространяющие горение СИП.

Технические характеристики

Номинальное напряжение СИП-1, СИП-2, СИП-4: 0,22/0,38 кВ; СИП-3 до 20 кВ (при слое изоляции 2,3 мм) или до 32 кВ (при слое изоляции 3,5 мм)

СИП-4 — провод самонесущий с алюминиевыми фазными токопроводящими жилами (без несущей жилы), с изоляцией из термопластичного светостабилизированного нульсшитого полиэтилена. Рабочее напряжение: переменное до 0,22/0,38 кВ с частотой 50 Гц.

  • Температура эксплуатации: −60 ÷ +50°C;
  • Монтаж при температуре: не ниже −20°C
  • Радиус изгиба при монтаже и установленного на опорах провода не менее 10D, где D — наружный диаметр провода.
  • Провода после выдержки в воде при температуре (+20 ± 10)°C в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин
  • Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°C в нормальном режиме эксплуатации и +250°C — при коротком замыкании.
  • Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25°C, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые токи односекундного короткого замыкания:
  • Срок службы для кабеля: не менее 45 лет.
  • Гарантийный срок эксплуатации: 5 лет.

Следующие характеристики:

Расчетный наружный диаметр, масса проводов марки СИП-4:

Число жил × сечение, мм² Наружный диаметр кабеля (геометрические размеры), мм Расчетная масса кабеля, кг/км
без жилы освещения
2×16 15 131
2×25 18 195
2×35 20 256
2×50 23 355
2×70 27 491
2×95 31 649
2×120 34 813
3×16 16 197
3×25 19 292
3×35 22 383
3×50 25 533
3×70 29 737
3×95 34 973
3×120 36 1219
4×16 18 262
4×16 18 262
4×25 23 389
4×25 23 389
4×35 24 511
4×35 24 511
4×50 29 711
4×50 29 711
4×70 32 983
4×95 38 1298
4×95 39 1309
4×120 41 1626
4×150 45 1978
5×16 21.6 328
с жилами освещения
2×25+1×16 19 260
2×25+2×16 20.6 326
2×35+1×16 19.2 321
2×35+1×25 20 353
2×35+1×25 20 353
2×35+2×16 21.4 387
2×35+2×25 25 450
2×50+1×16 23 421
2×50+1×25 28 453
2×50+1×25
2×50+2×16 22.6 487
2×50+2×25 26 550
2×70+1×16 27 557
2×70+1×25 26.2 589
2×70+1×25
2×70+2×16 26.2 623
2×70+2×25 26.2 686
2×95+1×16 31 714
2×95+1×25 31 746
2×95+2×16 31 780
2×95+2×25 31 843
2×120+1×16 34 878
2×120+1×25 33.5 910
2×120+2×16 34 944
2×120+2×25 33.4 1007
3×25+1×16 22.3 358
3×25+2×16 26.4 423
3×35+1×16 22.4 449
3×35+1×25 26 481
3×35+1×25
3×35+2×16 26.4 515
3×35+2×25 28 578
3×50+1×16 26.4 599
3×50+1×25 29 631
3×50+1×25
3×50+2×16 30.2 664
3×50+2×25 31.4 728
3×70+1×16 30 803
3×70+1×25 31.1 835
3×70+1×25
3×70+2×16 33.4 868
3×70+2×25 35 932
3×95+1×16 35 1039
3×95+1×25 35 1071
3×95+2×16 39 1104
3×95+2×25 40 1168
3×120+1×16 36 1285
3×120+1×25 36.8 1317
3×120+2×16 41 1350
3×120+2×25 43 1414
4×25+1×16 24.8 455
4×25+2×16 27 520
4×35+1×16 26.4 577
4×35+1×25 28 609
4×35+1×25
4×35+2×16 29 642
4×35+2×25 29 706
4×50+1×16 29.8 777
4×50+1×25 31.4 808
4×50+1×25 31.4 808
4×50+2×16 31 842
4×50+2×25 31 906
4×70+1×16 34 1049
4×70+1×25 35 1080
4×70+1×25 35 1080
4×70+2×16 36 1114
4×70+2×25 36 1178
4×95+1×16 39 1363
4×95+1×25 40 1395
4×95+2×16 46 1429
4×95+2×25 42 1492
4×120+1×16 41 1691
4×120+1×25 42.2 1723
4×120+2×16 50.1 1757
4×120+2×25 44 1820

Допустимые токовые нагрузки проводов марки СИП-4:

Номинальное сечение токопроводящих жил, мм² Допустимый ток нагрузки, А, не более Допустимый ток односекундного короткого замыкания, кА, не более
10 76 0,87
35 160 3,20
50 195 4,60
70 240 6,50
95 300 8,80
120 340 10,90

Поправочные коэфф. при расчетных температурах окружающей среды, отличающихся от +25°C:

Температура токопроводящей жилы, °C Поправочные коэффициенты при температуре окружающей среды, °C
-5 и ниже 5 10 15 20 25 30 35 40 45 50
+90 1.21 1,18 1,14 1,11 1,07 1,04 1.00 0,96 0,92 0,88 0,83 0.78

Расчетные значения индуктивного сопротивления провода марки СИП-4:

Число и номинальное сечение токопроводящих жил, мм² Расчетное значение индуктивного сопротивления провода на длине 1 км, Ом
2×10 0,087
2×35 0,079
2×50 0,077
2×70 0,076
2×95 0,074
2×120 0,074
4×10 0,092
4×35 0,087
4×50 0,085
4×70 0,085
4×95 0,082
4×120 0,082

Преимущества и недостатки

Перечислим основные достоинства проводов СИП:

  1. Легкость установки и прокладки. Процесс отнимает меньше сил и времени по сравнению с монтажом других оголенных проводов. Нет необходимости крепить жилы на изоляторы.
  2. Уменьшение вероятности несанкционированного подключения к линии. Коммутация требует определенных навыков и опыта работы, поэтому подобные действия могут выполнить далеко не все.
  3. Изоляционные оболочки СИП производятся из качественного материала, отталкивающего мокрый снег и конденсат, что исключает серьезное обледенение линии. Если наледь и появляется, то в малых количествах.
  4. Снижение вероятности удара током. Наличие изоляции проводников уменьшает риск поражения электрическим током в процессе проведения ремонтных работ и технического обслуживания ЛЭП. Многие операции могут быть выполнены без отключения напряжения.
  5. Экономичность. За счет конструкции СИП провод в меньшей степени подвержен обрыву. На содержание уходят минимальные средства, провод может устанавливать на фасадах жилых зданий (за исключением некоторых категорий), благодаря чему уменьшается количество устанавливаемых опор.
  6. Пониженная индуктивность. Благодаря низкому реактивному сопротивлению в проводе значительно меньше количество потерь по мощности и напряжению. Это исключает формирование токовых наводок и позволяет крепить СИП на опоры для низковольтных линий.

Из недостатков можно выделить:

  1. Высокая стоимость в сравнении с простыми оголенными проводами. По вполне объективным причинам цена на СИП значительно выше стоимости на обычные неизолированные кабели.
  2. При использовании СИП нужно обращаться к квалифицированным специалистам. Только они могут выполнить качественные монтаж и обслуживание ЛЭП с применением данных проводов. Связано это с тем, что подобные изделия появились сравнительно недавно, поэтому еще не получили столь широкого распространения. Добавьте ко всему этому то, что отечественные системы электрического снабжения не приспособлены для перехода на самонесущие изолированные проводники.

Производители

Во избежание дальнейших проблем при использовании СИП во время покупки нужно обращать внимание не только на характеристики изделия, но и на его производителя. Некачественные модели могут иметь низкую устойчивость к коррозии, плохим погодным условиям

Вам это будет интересно Описание провода ПВ-3 1х6


Проверка качества изделия

Если потребитель российского рынка только собираетесь купить СИП-4, ему следует обратить внимание на следующих изготовителей

«Камский кабель»

ООО «Камский кабель» — один из крупнейших кабельных заводов в Европе. Предприятие занимает 14 % рынка кабельной продукции в России и входит в число лидеров отрасли.


«Камкабель»

К сведению! С 1957 г. завод обеспечивает население земного шара надежной и современной кабельно-проводниковой продукцией. На складе производителя всегда в наличии наиболее востребованная номенклатура кабелей и проводов.

«Рыбинсккабель»

Рыбинский кабельный завод — ведущее предприятие кабельной промышленности с широчайшей номенклатурой выпускаемых изделий.

В 1998 г. система качества «Рыбинсккабель» была сертифицирована на соответствие стандарту ИСО 9002-94. В настоящее время предприятие имеет сертификат соответствия системы менеджмента качества требованиям и ГОСТ ISO 9001-2011 (орган по сертификации «Секаб»).


«Рыбинсккабель»

ГК «Севкабель»

«Севкабель» — первый кабельный завод в России, основанный в 1879 г. Сегодня компания предлагает клиентам эффективные инновационные решения, альтернативу импортным дорогостоящим аналогам, короткие сроки поставки и техническую поддержку от производителя.


«Севкабель»

«Москабель»

ООО «Завод Москабель» входит в тройку крупнейших российских производителей силовых кабелей с бумажной пропитанной изоляцией на среднее напряжение. Благодаря качеству выпускаемой продукции предприятию доверяют исполнение государственных заказов.

Обратите внимание! Огромной честью для завода является получение сертификата Министерства обороны РФ и лицензии на право поставки продукции для атомных станций. «Москабель»


«Москабель»

СИП-4 — это хороший вариант для монтажа силовых сетей, который практически не имеет недостатков. Если покупатель найдет квалифицированного монтажника, не обращая внимания на высокую стоимость, то минусов и вовсе не будет. Затраты вскоре окупят себя за счет отсутствия потерь по напряжению и мощности, экономии при техническом обслуживании.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
