Типы кабельных муфт: классификации по основным параметрам и критерии выбора

Виды муфтовых соединений

Любое механическое муфтовое соединение принято считать постоянным и разъемным. Существует классификация по видам.

Жесткие

Жесткие звенья допустимо применять при точном совпадении соединяемых осей, а также с небольшим отклонением от оси. На практике примером такого звена выступает либо втулочное, либо фланцевое устройство. Втулочный тип может соединять валы до 100 мм и передавать небольшой крутящий момент. Фланцевый тип передает более высокий момент, применяется в мощных приводах.

Упругие

Упругие устройства гасят лишние вибрации и динамические перегрузки, возникающие в ходе работы механического узла. Излишнюю энергию поглощает эластичный элемент. В качестве него во фланцевом типе устройств выступают втулки из полимера на шпильках. Кулачковые устройства имеют демпфер в виде звезды.

Сцепные

Применять сцепные муфты рационально в системах, где требуется периодический разъединять ведомый и ведущий вал. Муфта первой частью крепится на один вал, а второй элемент скользит вдоль оси другого вала. Соединение происходит при вхождении в зацепление двух элементов устройства. Делятся на следующие виды:

  • зубчатые – сцепление зубцами или кулачками;
  • фрикционные – принцип действия основан на силе трения;
  • гидродинамические – движущая сила передается гидравлической жидкостью от ведущей к ведомой крыльчатке;
  • магнитные и электромагнитные – на основе постоянных или электромагнитов. Будут рассмотрены ниже.

Компенсирующие

Данный вид помогает устранить разницу в диаметрах валов, смещение их осей в одной плоскости или под углом. Могут быть упругого и жесткого типа исполнения.

Самоуправляемые

Самоуправляемые муфты разъединяют и соединяют валы при достижении определенного крутящего момента. Их применение позволяет выдерживать нормальный режим работы узлов и агрегатов с соблюдением норм безопасности промышленных производств. Делятся на:

  • обгонные – направление вращения;
  • центробежные – зависимость от частоты оборотов привода;
  • предохранительные – для контроля величины крутящего момента.

Электромагнитные и магнитные

В работе таких муфт применяются постоянные магниты или электромагниты.

Валы соединяются под действием магнитных сил. Взаимодействие не требует прямого физического соединения, вращение может быть реализовано через изолирующую мембрану. Подобные устройства актуальны для фармацевтических механизмов и оборудования пищевой промышленности.

Электромонтер-кабельщикУчебное пособие

§ 36. Классификация муфт и заделок и область их применения

Для соединения, ответвления кабелей и присоединения их к электроаппаратам или воздушным линиям электропередачи применяют кабельные муфты и заделки. От правильности выбора конструкции муфт и заделок, а также от качества их монтажа во многом зависят надежность и долговечность кабельных линий. Кабельные муфты и заделки должны удовлетворять стандартам и техническим условиям (ТУ).

После монтажа муфты и заделки должны обладать электрической и механической прочностью не меньшей, чем целого участка кабеля. Во избежание проникновения влаги в кабель они должны обеспечивать герметичность его изоляции в месте соединения или вывода токопроводящих жил. Гарантийный срок, в течение которого предъявляют претензии к изготовителю, для муфт силовых кабелей с бумажной или пластмассовой изоляцией составляет 4,5 года. Муфты рассчитаны на срок службы не менее 25 лет.

Для классификации кабельных муфт и заделок введены единые терминология, определения и обозначения.

Соединительная кабельная муфта (С) — устройство, предназначенное для соединения кабелей.

Стопорная кабельная муфта (Ст) — устройство, предназначенное для соединения кабелей и предотвращения стекания кабельной массы при их прокладке на наклонных трассах.

Стопорно-переходная кабельная муфта (СтП) — устройство, предназначенное для соединения кабелей с различной пропитанной бумажной изоляцией и предотвращения стекания кабельной массы при их прокладке на вертикальных и наклонных трассах.

Ответвительная кабельная муфта (О) — устройство, предназначенное для присоединения ответвительного кабеля к магистральной кабельной линии.

Концевая кабельная муфта (К) — устройство, предназначенное для присоединения кабелей к электроаппаратам наружной (КН) и внутренней (КВ) установки или воздушным линиям электропередачи.

Концевая кабельная заделка (КВ) — устройство, предназначенное для присоединения кабелей к электроаппаратам внутренней установки. Кабельная заделка не имеет специального защитного кожуха.

Муфты и заделки классифицируют по типам, маркам и маркоразмерам.

Тип определяет область применения и назначение муфты или заделки, например: С — соединительная муфта, КВ — концевая муфта или заделка для внутренней установки.

Марка муфты или заделки состоит из обозначения типа, материала и конструктивного исполнения, например: СЭ — соединительная эпоксидная муфта для кабелей с бумажной изоляцией напряжением до 10 кВ и пластмассовой изоляцией напряжением до 1 кВ, с корпусом, имеющим поперечный разъем; КВЭтв — концевая эпоксидная заделка внутренней установки с термоусаживаемыми ПВХ трубками для кабелей с бумажной изоляцией напряжением до 10 кВ.

Для различных сечений кабелей марку муфты или заделки классифицируют в зависимости от габаритных размеров (маркоразмеров), например: СЭ-2 — второго мар-коразмера — для сечения жил 95—120 мм2 при напряжении 6 кВ, 70—95 мм2 при напряжении 10 кВ; КВЭтв-3-третьего маркоразмера — для сечения жил 120—150 мм2 трехжильного кабеля при напряжении до 1 кВ, 70 — 95 мм2 при напряжении 6 кВ, 50 — 70 мм2 при напряжении 10 кВ.

Условные обозначения типов, марок и маркоразмеров муфт и заделок приведены в технической документации. В тех случаях, когда для одних и тех же условий предлагается несколько различных конструкций муфт, приводят указания по применению со следующей терминологией ПУЭ:

  • следует применять — данная конструкция муфты или, заделки является лучшей и обязательной к применению;

  • рекомендуется — данная конструкция является одной из лучших, но не обязательной; этот же термин применяют к конструкциям муфт и заделок, рекомендуемым к эксплуатации в качестве установочных партий при отсутствии других решений;

  • допускается — данная конструкция муфт и заделок является удовлетворительной, а в ряде случаев вынужденной; этот же термин применяют к опытно-промышленным конструкциям.

Правила подбора кабельных муфт

При выборе кабельной муфты которая бы отвечала условиям прокладки, а также назначению цепей, для которых она устанавливается, необходимо знать основные критерии выбора этой продукции:

  • Номинальное напряжение линии, в которой устанавливается муфта. Все кабельные муфты делятся на две категории: высоковольтные(от 1 кВ) и низковольтные (до 1 кВ). Величина напряжения — это параметр, который узнаётся из типа электроустановки;
  • Количество жил в кабеле и их сечение. В марке кабельной муфты зашифрована информация о диапазоне сечения жил кабеля, для которого она может быть использована. Например, комплект Стп 10/4*25-50, предназначен для сетей 10 кВ, и сечение кабеля от 25 до 50 мм?;
  • Тип изоляции. Изоляционный материал, который используется в качестве основного должен исключать не только пробои между фазами, но и на бронированный слой, который заземляется. Также выбранная муфта и её основной изоляционный материал, должен выдерживать длительную эксплуатацию и воздействие на неё внешних факторов. Одним из самых популярных на сегодняшний день является термоусадочный материал меняющий свою форму и размер при воздействии температуры. Он обладает высокими диэлектрическими свойствами и для установки такой муфты понадобиться лишь горелка или паяльная лампа;
  • Кабеля, которые требуют установки муфты, могут быть бронированными стальными лентами, проволокой или же находиться в свинцовой оболочке. В комплектах кабельных муфт, для бронированного кабеля должны быть специальные соединяющие броню материалы;
  • Тип муфты должен соответствовать назначению, концевая не может стать соединительной и наоборот.


Перед тем как приобрести кабельную муфту нужно посмотреть её комплектацию, обычно все они укомплектованы наконечниками или самосрывными гильзами, но если их не будет в комплекте, то придется докупать такие изделия отдельно.

Маркировки отечественных муфт – СЕТЬ ИСЕТЬ

Кабельные термоусадочные муфты применяются для соединения одножильных и многожильных кабелей в одну линию с целью подключения их к электростанциям и установкам, сооружениям и линиям электропередач. Также термоусаживаемые кабельные муфты применяют для ремонта поврежденных участков силового кабеля.

Термоусадочная муфта подбирается в зависимости от следующих технических параметров:

  • Напряжения;
  • Количества жил кабеля;
  • Типа изоляции;
  • Специфики конструкции и установки кабеля;
  • Наличия или отсутствия брони у кабеля.

Термоусаживаемые муфты являются универсальной системой для внутреннего и наружного монтажа силовых кабелей.

По специфике конструкции и установки кабеля различают следующие типы муфт:

  • Соединительные – используются для соединения кабеля, установленного как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней;
  • Концевые – предназначены для оконцевания кабеля;
  • Соединительные Переходные – предназначены для соединения кабелей с разным количеством жил, разным типом изоляции.

Разберем маркировку кабельных термоусаживаемых муфт на примере 3-х заводов производителей:

  • Нева-Транс;
  • КВТ;
  • Михневский завод электроизделий (МЗЭИ).

Маркировка муфт

Расшифровка Символ в зависимости от изготовителя (с учетом регистра)
Нева-Транс МЗЭИ КВТ
Номинальное напряжение в кВ “1”, “10” “1”, “6”, “10”(в середине) “1”, “10”(в середине)
Соединительная муфта “С” “С” “С”
Концевая муфта “К” “К” “К”
Концевая внутренней установки “В” “В” “В”
Концевая наружной установки “Н” “Н” “Н”
Термоусаживаемая технология “Т”, “т” “Т” “Т”
Наличие перчатки у муфты “п” “п” “п”
Термоусаживаемый кожух “(тк)”
Модифицированная “М”
Для одножильного кабеля “О”
Для кабеля с броней “б” “б” не указывается
Для кабеля с пластмассовой изоляцией “П” “П” “П”
Количество жил в кабеле “1х”, “3х”, “4х”, “5х” “1”, “3”, “4”,”5″(в начале) “1”, “3”, “4”,”5″(в начале)
Сечение жилы в мм2 “(16-25)”, “(35-50)” “(16-25)”, “(35-50)” “16/25”, “35/50”
Наличие болтового соединителя “М” “Б”
Наличие болтового наконечника “Н” “М” “Б”
Муфты для контрольных кабелей “к”

Примечание: отсутствие “П” обозначает, что муфта предназначена для кабелей с бумажной изоляцией в случае напряжений 1кВ и для кабеля с любым бумажной либо полиэтиленовой изоляцией в случае напряжений до 10 кВ.

Примеры маркировки с расшифровкой:

Нева-Транс МЗЭИ КВТ Расшифровка
1СТп(тк)-4х(70-120) 4СТп-1-(70-120) М 4СТп-1-70/120-Б Соединительная термоусаживаемая муфта для 4-х жильного кабеля с бумажной пропитанной изоляцией напряжением до 1 кВ, сечением 70-120 мм2 с толстостенным термоусаживаемым кожухом, перчаткой и болтовым соединителем
10ПСтО(тк)-1х(150-240) 1ПСТ 10-(150-240) М 1ПCТ-10-150/240-Б Соединительная термоусаживаемая муфта для одножильного кабеля с пластмассовой изоляцией напряжением до 10 кВ сечением150-240 мм2 с толстостенным термоусаживаемым кожухом и болтовым соединителем
1ПКНТп-4х(70-120) 4ПКНТп-1-(70-120) 4КВНТп-1-70/120 Концевая термоусаживаемая муфта для 4-х жильного кабеля с пластмассовой изоляцией без брони напряжением до 1 кВ сечением 70-120 мм2 с перчаткой без болтового наконечника

Примечание: концевые муфты завода КВТ могут быть одновременно внутренней и наружной установки, маркируются в этом случае “ВН”.

set-iset.ru

Требования к условиям проведения монтажа

  • Установка термоусаживаемой арматуры должна производиться при температуре выше 0°С и относительной влажности менее 80%.
  • Работы по монтажу термоусаживаемых муфт для кабелей с маслопропитанной бумажной изоляцией, начиная со снятия слоя металлической оболочки и до окончания процесса герметизации муфты, должны проводиться без перерывов и за один раз.
  • Запрещается проводить монтаж на «открытой» площадке в дождь, туманную погоду или при высокой относительной влажности воздуха.
  • Следует предупреждать возможность появления конденсата влаги в процессе монтажа на термоусаживаемых изделиях, металлических поверхностях (на оболочке, бронелентах, кабельных гильзах и наконечниках) и кабельной изоляции.
  • Монтаж термоусаживаемых муфт требует соблюдения особой чистоты. Попадание в муфту частиц грязи, пыли, влаги в процессе монтажа недопустимо! Все термоусаживаемые элементы муфты, используемый инструмент, поверхности кабеля, руки монтажников должны быть чистыми и сухими.

Преимущества соединений, выполненных с помощью муфты

Достоинства изделий из ПНД, которые можно отнести и к трубам, и к муфтам:

  • безопасность и экологичность;
  • химическая стойкость к агрессивным компонентам в рабочей среде;
  • термическая стабильность;
  • длительный срок эксплуатации — до 50 лет;
  • простота в монтаже;
  • вариабельность конструкции в соответствии с особенностями инженерной системы.

Полиэтилен низкого давления не содержит в себе токсических компонентов, дающих эмиссию в воздух или воду при нагревании. Это позволяет использовать муфты ПНД в составе трубопроводов отопления и горячего водоснабжения, а также для транспортировки питьевой воды.

Рекомендуем ознакомиться: Термоусаживаемые муфты для защиты швов труб ППУ изоляции

Способность выдерживать агрессивное воздействие свободного хлора, щелочей, кислот также относится к преимуществам изделий из ПНД, что позволяет использовать их как для транспортировки технической и водопроводной воды, а также различных жидких и вязких рабочих сред – нефтепродуктов, бензина, растворителей.

Вариабельность моделей обеспечивает инженерам и проектировщикам выбор в использовании соединительных элементов в соответствии с параметрами системы – номинальным давлением, температурой, скоростью потока. Для устройства водопровода можно использовать соединительные, компрессионные и электросварные муфты.

Сфера применения муфт

Как правило, кабельные муфты используют для формирования электросетей независимо от их назначения и для соединения сетей специального электрического оборудования.

Подобные изделия состоят из различных деталей и материалов, чтобы обеспечить оптимальное ответвление или присоединение электрических проводников и проводов.

Надежно соединяя кабеля, муфта является отличным элементом и для изоляции, и крепкой герметизации.

Зачастую устройство находит применение в различных работах, однако чаще всего это касается прокладки кабелей на длительные расстояния.

Популярные виды кабельных муфт и их особенности

Существует несколько классификаций муфт. Самая популярная и максимально объясняющая, для чего требуется тот или иной вариант, — по назначению, о чем будет сказано далее.

Конструктивное исполнение делится на одно- и трехфазное. Раздел используемых материалов содержит такой перечень:

  • из свинца;
  • эпоксидных смол;
  • термоусаживаемые;
  • холодной усадки;
  • чугуна;
  • латуни.

Тип диэлектрической изоляции тоже бывает нескольких видов: резиновый, пластиковый и бумажный пропитанный.

Чтобы подробнее разобраться с назначением, предлагается рассмотреть каждый вид отдельно.

Соединительные муфты

Наиболее востребованный тип муфт — соединительные, поскольку электролинии часто приходится объединять. Главная задача, которая здесь ставится, — это герметичность. Муфты встречаются как разборные, так и нет – все зависит от задач. Сырье изготовления должно отличаться иммунитетом к воздействию извне.

Соединительная муфта нужна для предупреждения стекания пропитывающего состава, а также защиты от повреждений в области стыковки много- и одножильных силовых кабелей.

Концевые муфты

Если сравнивать с другими типами устройств, оказывается, что концевая является не только связующим, но и замыкающим звеном. Задействуется она для работы с кабелями с бумажной пропиткой, пластмассовой либо резиновой изоляцией напряжением 1-35 кВ.

Изделия обеспечивают максимальную герметизацию, имеют отличные изоляционные свойства, а также отличаются стойкостью к химически агрессивным средам, негативному воздействию природных явлений. Стабильно работают при температуре -50…+50 градусов.

Отмечают скорость монтажа — специалист затрачивает мало времени и практически не использует специальное оборудование. При этом срок эксплуатации будет максимально длительный, а ценовые затраты — доступными.

Стопорные муфты

Рассматриваемый тип изделий нужен для использования кабельно-проводниковой продукции с бумажной пропитанной изоляцией. Главная задача — предотвратить стекание пропиточной массы при вертикальной прокладке либо при превышающей допустимую разницу в высоте на участке.

Стопорная муфта используется на кабеленесущих трассах с сильными изменениями уровней прокладки из-за сложности рельефа либо городской структуры. Устанавливается она при длине прокладываемой линии свыше 2 километров.

Переходные муфты

Поскольку кабельная сеть состоит из проводов разных видов и модификаций, без переходных муфт не обойтись. Они отличаются легкостью в эксплуатации и устойчивостью к механическим повреждениям По сути, это универсальные муфты, которые подойдут к большинству кабелей независимо от основных характеристик. Поэтому количество жил не играет особой роли.

Конструкция оборудования позволяет равномерно распределить напряженность в области среза полупроводящего экрана, для этого задействуется специальная трубка. Полная герметизация и высокая механическая прочность при установке гарантированы производителем.

Ответвительные муфты

Специализированные изделия предполагают использование ответвительного вида муфт. Они требуются исключительно для ответвления кабеля от силовой магистральной линии. Создаются из различных материалов, что зависит от использования.

Выбор комплектации любого вида муфты зависит от электрических параметров соединяемого кабеля.

Муфты для кабеля — незаменимая деталь во многих ситуациях, касающихся работы с электросетью. Чтобы подобрать правильный вариант для конкретной задачи, необходимо изучить виды муфт. Сделать это совсем не сложно — вышеизложенный материал призван вам помочь с этим.

Муфтирование саморегулирующегося кабеля

Греющий кабель обеспечивает защиту от замерзания, труб трубопроводов, водопроводных кранов, накопительных баков, клапанов в холодное время года.

Комплектация:

1. 16 х200 мм внешняя термоусадочная трубка с клеевым слоем

2. 15 х55 мм концевая термоусадочная заглушка

3. 12х30 мм термоусадочная трубка с клеевым слоем

4-5 12х40 термоусадочная трубка с клеевым слоем

6. гильзы 2,5 кВт в нейлоновой оболочке (3 шт.)

Очень важно грамотно изолировать греющий кабель от контакта с влажной средой. Для поддержки температуры выше точки замерзания внутри трубы вы можете самостоятельно провести монтаж греющего кабеля, используя комплект термоусаживаемых муфт

Для монтажа понадобятся: кусачки, ножницы, нож, пассатижи, фен и комплект термоусаживаемых трубок.

Муфтирование греющего кабеля производится в два этапа. 1. Муфтирование концевой муфты. 2. Подключение силового кабеля и муфтирование образовавшегося соединения. Начнем с муфтирования концевой муфты.

1. Муфтирование концевой муфты

Сначала ножом следует удалить внешнюю оболочку кабеля — несколько сантиметров от конца кабеля (Рис.1). Экранирующую оплетку отделяем при помощи отвертки (Рис.2) и отрезаем кусачками (Рис.3). Откусываем часть кабеля, около пяти миллиметров, с одной стороны, на конце кабеля образуется своего рода «ступенька» (Рис. 4).

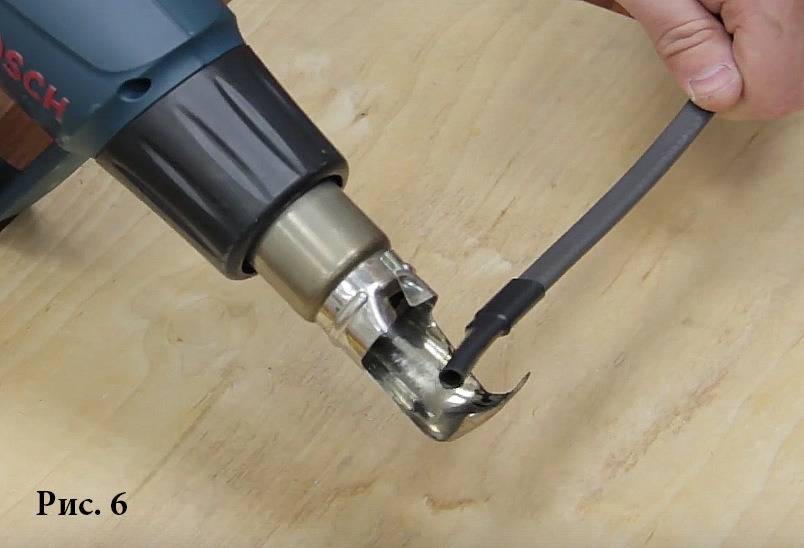

Далее, берем термоусадочную трубку с клеевым слоем, надеваем ее на конец кабеля (Рис. 5) и термоусаживаем при помощи промышленного фена (Рис. 6), пока из-под неё не выдавится некоторое количество силиконового герметика. Конец следует обжать плоскогубцами, для полной герметичности соединения.

Выступивший клей – это показатель качественной и герметичной термоусадки. Нагревать все термоусадочные муфты надо от центра к краям, для избежания деформации и попадания воздуха под муфту. Лучше использовать фен со специальными насадками.

Избегайте перегрева термоусадочной заглушки. При перегреве трубка начинает блестеть и следует прекратить нагрев. После обработки феном соединение остывает в течение 5-10 минут, лучше его не трогать, чтобы не обжечь руки, и не нарушить герметичность соединения.

2. Подключение нагревательного кабеля к сети при помощи силового кабеля, муфтирование соединиения

Теперь займемся другим концом кабеля. Необходимо подготовить его к присоединению силового шнура. Удаляем внешнюю оболочку при помощи ножа (Рис.1). Экранирующая оплетка расплетается отверткой (Рис. 2), из нее формируется жгут (Рис. 7). Промежуточную изоляцию с проводников удаляем при помощи ножа (Рис. 8). После этого производится зачистка самой нагревательной матрицы. В результате зачищенные проводники выглядят так (Рис. 9). В матрице делаем угловой вырез, для более удобного подсоединения гильз (Рис.10).

Готовимся к соединению греющего кабеля и силового шнура. Самую большую муфту из комплекта заранее надеваем на кабель и сдвигаем так, чтобы ее потом можно было разместить поверх соединения и всех остальных муфт (Рис. 11). Маленькие муфты тоже следует надеть заранее на зачищенные концы силового кабеля, до того, как будут установлены и зажаты гильзы на соединение.

Подготовка силового кабеля:

Удалим внешнюю изоляцию силового кабеля приблизительно на несколько сантиметров. Так же снимем изоляцию с заземляющего проводника. Если заземление выполнено в виде медной оплетки скручиваем её в хвостик. Обрезаем проводники до длины 25 мм и снимаем с них изоляцию на 5-6 мм.

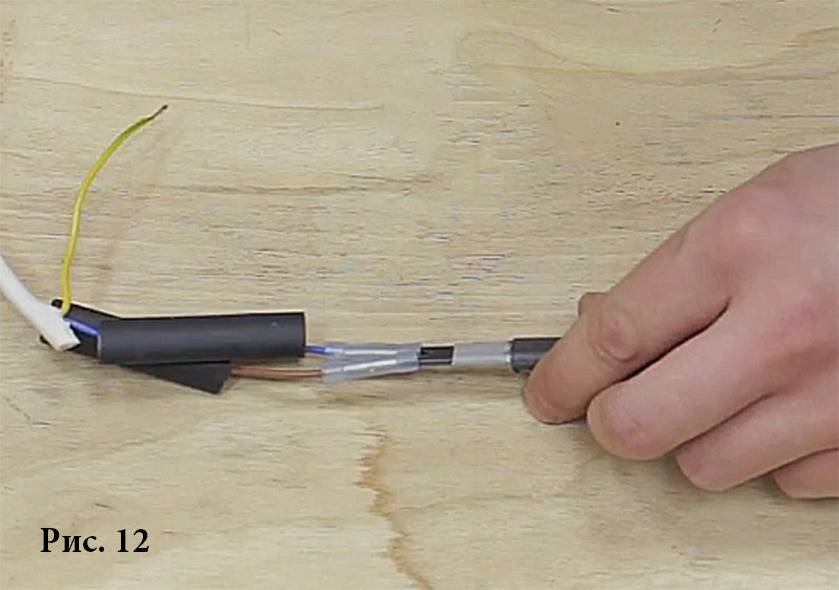

Теперь зачищенные проводники нагревательной матрицы саморегулирующегося кабеля надо соединить с концами силового кабеля. Для этого на проводники ставим гильзы и обжимаем их пассатижами (Рис. 12).

Каждое соединение закрываем термоусаживаемой трубкой диаметром 12 миллиметров, и производим термоусадку феном. Жила заземления соединяется при помощи гильзы со скрученной в жгут эканирующей оплеткой греющего кабеля, это соединение также закрывается термоусадочной муфтой. Все соединения нагреваются феном до полной усадки муфт (Рис. 13).

Поверх всех соединений натягивается самая большая муфта (Рис. 14) и термоусаживается при помощи фена, от центра к краям (Рис. 15).

Как видите, принцип подключения саморегулирующегося нагревательного кабеля достаточно простой. Достаточно подключить его токопроводящие жилы к сети 220 и как следует изолировать все соединения и другой конец кабеля (Рис. 16).

Так же на сайте для вас представлен онлайн калькулятор, который поможет рассчитать количество и тип нагревательного кабеля, предназначенного для защиты трубопроводов от замерзания.

Особенности установки

Технические требования к муфтам различаются в зависимости от предназначения устройств. Однако существуют и общие условия, выполнение которых обязательно в любом случае:

  • герметичность соединения;
  • влагоустойчивость материала и участков стыковки;
  • высокая прочность, способность противостоять механическим нагрузкам;
  • устойчивость корпуса к воздействию агрессивных внешних сред.

В наибольшей степени указанным требованиям соответствуют два типа муфт — термоусадочные и холодной усадки. Их характеризуют универсальность, совместимость с любыми видами изоляционных материалов. Поэтому в качестве примера далее будет рассмотрена установка термоусадочной муфты.

Рекомендации по выбору и монтажу

Монтаж концевых муфт проводится при подсоединении электрических приборов и аппаратов. В электрических сетях напряжением более 1 кВ различают крепеж внутренней и наружной установки. При более низком напряжении устройство муфты обеспечивает установку как в закрытом помещении, так и на открытом воздухе.

Чтобы получить надежное сочленение кабелей, необходимо правильно подобрать крепеж для выполнения работ. Для этого надо знать следующие характеристики:

  1. Напряжение кабельной линии, на которой будет монтироваться электрическая арматура.
  2. Тип изоляционного покрытия проводников, которое может быть выполнено из разных материалов (пластмасса или промасленная бумага). От этого зависит комплектация устройства.
  3. Количество жил и их сечение. Определяются по марке кабеля или берутся из проектной документации.
  4. Наличие бронеленты. Установка кабельного крепежа требует заземления брони.
  5. Тип монтажа концевых муфт. При выборе концевой заделки необходимо знать место установки последней (внутри или снаружи здания). Арматура отличается наличием (отсутствием) и количеством антитрекинговых термоусаживаемых изоляторов.
  6. Комплектация изделия. Поставка может быть выполнена с болтовыми соединителями и наконечниками либо без них.

Watch this video on YouTube

Надежная стыковка кабелей обеспечивается применением термоусаживаемых соединительных устройств. Они не только создают дополнительную изоляцию в месте установки, но и позволяют стыковать проводники разного сечения.

Для монтажа электрической арматуры последовательно снимаются все слои изоляционного материала вплоть до покрытия жил. Установка термоусаживаемых муфт не требует пайки проводников. Контакт обеспечивается благодаря применению болтовых соединителей.

При подключении электроустановок к проходящим линиям необходимо создать ответвление провода. Для этого используются ответвительные сжимы и клеммные колодки. Применение прокалывающих зажимов обеспечивают герметичность стыковки и не требуют снятия изоляции с магистрального провода. Усилие зажима регулируется срывными головками зажимных болтов.

Проводник заземления концевых муфт устанавливается с использованием непаянной системы защиты, имеющейся в комплекте поставки. Для предохранения от коррозии места контакта соединение проводника со стальной оболочкой уплотняется герметизирующей лентой.

Монтаж муфт холодной усадки не требует нагрева, что положительно сказывается на времени проведения работ. Такие устройства способны сохранять гибкость кабеля. Они могут противостоять температурным циклическим нагрузкам и смещению грунта в разных погодных условиях.

Отличие соединительных муфт

Соединительные муфты (кабельные, термоусаживаемые) являются связующим звеном, и цепь на них не замыкается. По устройству они отличаются. Применяются модели для телефонных линий. Также есть модификации для многожильных магистральных кабелей. Манжеты у многих моделей установлены с крышкой. Контактные стержни устанавливаются различного диаметра. В среднем номинальное напряжение устройства равняется 5 кВ

Также важно отметить, что существуют модификации, у которых имеется кабельный наконечник

Установка кабельных муфт может осуществляться разными способами. Чаще всего это происходит при помощи пайки. Однако на рынке представлены модификации со специальными зажимными механизмами. В данном случае многое зависит от размеров муфты. Если говорить про параметры, то коэффициент нагрева жил у моделей колеблется в районе 70 %. Рабочее напряжение при постоянной частоте, как правило, не превышает 18 кВ. Максимальная температура при коротких замыканиях составляет в среднем около 140 градусов. У многих муфт имеется противопожарный кожух.

Основные разновидности муфт

Соединительные

Этот вид муфт наиболее распространен и используется при монтаже проводников, а также для ликвидации обрывов на линиях. С конструкционной точки зрения выделяют монолитные устройства и разборные. Оба типа соединителей обеспечивают герметичность, механическую прочность и стойкость соединения к агрессивным средам.

Соединительные муфты предназначены для проводников с изоляцией из бумаги или пластика. Одна из разновидностей таких устройств — переходная муфта — соединяется с любым кабелем, вне зависимости от вида изоляционного материала.

Ответвительные

Данный вид устройств относят к специализированному виду арматуры. Используют их исключительно на силовых линиях для отвода кабеля в нужном направлении.

Стопорные

Задача стопорной муфты состоит прежде всего в обеспечении жесткости всех элементов оболочек, в том числе экранирующей и изолирующей.

Жесткость соединения необходима, чтобы избежать сползания некоторых частей кабеля под собственной массой на тех участках, где линия расположена по вертикали или под большим углом. Потребность в стопорных соединителях определяют на основе инженерного анализа. Проводят расчеты с учетом множества факторов:

  • протяженность кабеля, идущего по наклонной;
  • прочность составных частей кабеля;
  • разрешенные нагрузки;
  • угол наклона и др. обстоятельства.

Существует дополнительная разновидность стопорных соединителей — стопорно-переходная.

Термоусаживаемые муфты

Установка соединителей с изоляцией из термоусаживаемых трубок не отличается сложностью, так как пластмассовые составляющие упрощают процесс стыковки проводников. Монтаж занимает приблизительно вдвое меньше времени по сравнению с соединительными элементами других типов.

Полимер, из которого изготовлен соединитель, по достижении 150-градусной температуры (используют газовую горелку или фен) сжимается и надежно скрепляет обхватываемую деталь. В результате достигается полная герметичность соединения. В процессе обжимки происходит удаление воздуха из всех полостей. Остывая, материал приклеивается к элементам силовой линии, обволакивая поверхности. Срок службы соединения достигает четверти века.

Советуем изучить — Дуговая сталеплавильная печь

Муфты холодной усадки

Соединения этого типа основаны на технологии эластомеров, где на изделие наносится диэлектрик. Как диэлектрическую основу используют силикон. Диэлектрик позволяет максимально качественно заизолировать соединение.

Монтаж проводят при стандартной температуре. Разогрев не используется. Вместо этого применяется натяжение с холодной усадкой.

Арматура для силовых кабелей с эластомером находится во внутренней части спиралевидного корда и устанавливается на положенное ей место. Далее элемент распределяют по всей поверхности коммутации соединения и натягивают на изолируемую площадь с двух сторон. После этого корд достают, вращая против часовой стрелки.

В результате установки изоляция полностью покрывает защищаемую область. Метод часто используют в производственных зданиях, где есть открытый огонь или угроза воспламенения.

Концевая муфта

Электрическая концевая муфта предназначена для надежной фиксации концов проводника и обеспечения герметичности его внутренних составляющих. Используется в распредщитах, электрооборудовании и других оконечных системах.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрика
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
