Mosfet + tl431 = последовательный компенсационный стабилизатор напряжения с минимальным падением

Назначение устройства

Принцип работы терморегулятора — обратная связь, при которой одна контролируемая величина косвенно влияет на другую

Для искусственного выведения птицы очень важно сохранять нужную температуру, ведь даже незначительный сбой и отклонения могут сказаться на количестве вылупившихся птиц — терморегулятор для инкубации именно для этого и предназначен

Прибор нагревает элементы таким образом, чтобы температура оставалась неизменной даже при изменениях в окружающем воздухе. В уже готовом приборе есть датчик для терморегулятора инкубатора, который контролирует температурный процесс.

Знаете ли вы? Когда-то терморегуляторы применяли для аквариумов с тропическими рыбами. Эта необходимость возникла по причине того, что многие модели имели механический регулятор с тэном. Следовательно, поддерживали собственную температуру. Такие приборы хорошо работали только в помещениях со стабильной температурой.

Как проверить мультиметром

TL431 нельзя проверить с помощью мультиметра, так как это не простой стабилитрон, а интегральная микросхема. Сопротивления между его выводами у разных производителей отличаются. Поэтому, для того чтобы убедится в её исправности обычно собирают простейшие схемы проверки.

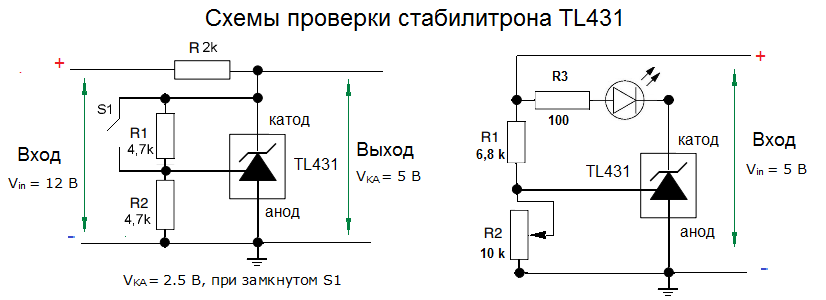

Для проверки в схеме изображенной на рисунке слева, на вход подается 12 В. Если устройство исправно, то на выходе должно появится напряжение 4.9-5.0 В, а при замыкании кнопки S1 – 2.5 В. Мультиметр, в данном случае, нужен для измерения результатов тестирования.

TL431 можно также проверить в другой тестовой схеме со светодиодом (рисунок справа). При изменении сопротивления R2 потенциометра, на управляющем электроде появится 2.5 В. Диод должен скачкообразно перейти в светящееся состояние. Это будет означать то, что устройство исправно. Данный принцип работы можно использовать для создания индикатора разряда аккумулятора.

Схемы включения TL431

Параметрический стабилизатор напряжения

Тл431, цоколевка которого начертана на схеме, может включаться в различных вариантах. Используя ИС, можно не только стабилизировать, но и контролировать напряжение и различные параметры в электросхемах. Кроме того, она входит в состав звуковых или световых сигнализирующих устройств.

Интересно. Если перевести показатель любой физической величины в напряжение, то допустимо собрать аппарат, контролирующий эту физическую величину.

Это значит, что, установив специальные датчики, возможно следить за такими параметрами, как:

  • влажность;
  • температура;
  • давление;
  • уровень жидкости;
  • значение освещённости.

Перечень можно продолжать, но суть одна – электронный стабилитрон допустимо использовать не только в БП и преобразователях.


Корпус и цоколёвка ИС

Стабилизатор тока на TL431

Стабилитрон tl431 в подобном подключении стабилизирует величину тока. Включенный между эмиттером и корпусом схемы (минусом) R2 используется как шунт. Напряжение на нём составляет 2,5 В. Выходной ток (Iвых) соответствует соотношению 2,5/R2.


Токовая стабилизация на TL431

Индикатор повышения напряжения

Мониторить уровни U позволяет стабилизатор tl431 схема включения которого выполнена так, что стабилитрон не откроется при поступлении на вход R (управляющий) U < 2,5 В.

Внимание! Сквозь запертый TL431 ток течёт всё равно. Хоть он мал – до 0,4 мА, но заставляет индикатор гореть

Приходится параллельно led-диоду включать R = 2-3 кОм.


Схема индикатора

При поступлении на R U > 2,5 В ИС откроется. Индикатор зажжётся. Чтобы согласовать стабилитрон и led-диод по величине текущего через них тока, в ветвь для токоограничения (индикатора) включают R3.

Формула для расчёта R3 имеет вид:

R3 = (Uпит – Uh1 – Uda)/Ih1,

где:

  • Uh1 – напряжение на led-диоде, В;
  • Uda – значение потенциала на открытом стабилитроне, В;
  • Ih1 – номинальный ток светодиода.

При расчётах следует ориентироваться на то, что для TL431 Umax = 36 В, допустимые токи для led-диодов – 5…15 мА. Делитель напряжения на входе управляет величиной напряжения срабатывания Uзажиг. данного сигнализатора. Рассчитывают R2, применяя формулу:

R2 = 2,5*R1/(Uзажиг. – 2,5).

Кстати. На практике R2 подбирается при помощи подключения подстроечного сопротивления. С его помощью выставляется нужный предел включения, после чего замеряется тестером его сопротивление, и впаивается уже резистор с постоянным значением.

Проверка исправности TL431

Возникает вопрос: tl431 как проверить мультиметром? Никак! Это микросхема, вмещающая в своём составе множество элементов. Только одних транзисторов десять штук. Поэтому либо совсем заменяется управляемый стабилитрон, либо собирается тестовая схема (типа индикатора напряжения), и проверяется то, как она будет работать.

Индикатор низкого напряжения

В данном случае применяют инверсное подключение, светодиод излучает при запертом стабилитроне. Элемент индикации подключен параллельно ИС и при открытом стабилитроне 2-х вольт мало для излучения света. Когда микросхема закроется, ток уменьшится, напряжение на нём увеличится, и индикатор засветится.


Схема индикации низкого напряжения

Индикатор изменения напряжения

В устройствах, применяемых для контроля над изменением напряжения, используют управляемый стабилитрон. В качестве индикатора берётся светодиод с двумя цветами свечения, например, красно-зелёный. Красный свет сигнализирует о превышении, зелёный – о низком значении U.


Схема устройства контроля над изменением напряжения

Работа TL431 совместно с датчиками

Для работы с датчиками ИС tl431a схема включения изменяется так, что на смену R2 в плечо подключают нужный датчик.

Внимание! На нижеприведённой схеме для примера обозначены разные датчики, которые присоединяют на место R2. Датчики вместо резистора


Датчики вместо резистора

TL431 в схеме со звуковой индикацией (ЗИ)

Применение ИС в схемах с ЗИ возможно для мониторинга процессов наполнения и поддержания границ воды в водонапорных башнях. В ёмкости крепится пара металлических полосок на верхнем уровне водяного столба. Вода, заполнив ёмкость, замкнёт электроды, размещённые друг относительно друга через 2,5-3,5 мм. Схема сработает и выдаст акустическое оповещение.


Индикатор уровня воды

Простое зарядное устройство для литиевого аккумулятора.

Главное отличие зарядного устройства от блока питания – четкое ограничение зарядного тока. Следующая схема имеет два режима ограничения:

Пока напряжение на выходе меньше 4,2 В ограничивается выходной ток, при достижении напряжением величины 4,2 В начинает ограничиватся напряжение и ток заряда снижается. На следующей схеме ограничение тока осуществляют транзисторы VT1, VT2 и резисторы R1-R3. Резистор R1 выполняет функцию шунта, когда напряжение на нем превышает 0,6 В (порог открывания VT1), транзистор VT1 открывается и закрывает транзистор VT2. Из-за этого падает напряжение на базе VT3 он начинает закрываться и следовательно снижается выходное напряжение, а это ведет к снижению выходного тока. Таким образом работает обратная связь по току и его стабилизация. Когда напряжение подбирается к уровню 4,2 В в работу начинает вступать DA1 и ограничивать напряжение на выходе зарядного устройства.

Читать также: Трансформатор для сварочного аппарата

А теперь список номиналов компонентов схемы:

  • DA1 – TL431C;
  • R1 – 2,2 Ом;
  • R2 – 470 Ом;
  • R3 – 100 кОм;
  • R4 – 15 кОм;
  • R5 – 22 кОм;
  • R6 – 680 Ом (нужен для подстройки выходного напряжения);
  • VT1, VT2 – BC857B;
  • VT3 – BCP68-25;
  • VT4 – BSS138.

21 thoughts on “ TL431 схема включения, TL431 цоколевка ”

К1242ЕР1АП производства «Интеграл» Минск

Я бы не называл малоточность TL431 ее недостатком, это ведь не стабилизатор, как таковой, а источник опорного напряжения для него. Применяя различную периферию можно решать различные задачи по мощности, точности, надежности и т.д. Вот, внешние цепи могут быть любыми, а управляются одним и тем же устройством — TL431. Что и делает ее такой распространенной и востребованной. Понравилась схема зарядки, где необходима регулировка и по току и по напряжению, применены и биполярный и униполярный транзисторы — каждый в своем режиме.

Да, конденсатор между анодом и катодом этого «стабилитрона» ставить не следует ни в коем случае. Я так столкнулся с самовозбуждением схемы стабилизатора напряжения, когда по неопытности решил, что с конденсатором на выходе источника опорного напряжения на TL431 схема будет работать стабильнее. Поставил конденсатор на 10 нФ, и схема «завелась», выдавая на выходе «кашу» из импульсов вместо постоянного напряжения. Что неудивительно, для операционного усилителя входящего в состав TL431 такой параметр как максимальная емкость нагрузки нужно учитывать как и для всякого другого ОУ.

Уже писал выше, что использовать источник прецизионного опорного напряжения в виде стабилизатора странно. Еще более странно, какой стабильности можно добиться емкостью в десяток нан. Стабильности задаваемого напряжения, шунтируя и устраивая паразитную ОС? Или выходного? Конечно возбудится.

А что там было о источнике опорного в виде стабилизатора? Опорное в стабилизаторе применялось в своем прямом назначении, в качестве опорного, с которым сравнивалось выходное

Схемы с использованием TL431

Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.

Стабилизатор напряжения на TL431 (2.5-36В, 100mA)

Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:

Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)

Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.

Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.

Лабораторный блок питания на TL431 с защитой

Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.

Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.

Стабилизатор тока на TL431 (Светодиодный драйвер)

Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.

Индикатор напряжения

Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.

Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.

Таймер задержки на TL431

Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).

Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.

Зарядное устройство для литиевых аккумуляторах на TL431 и LM317

Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).

Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.

Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.

Терморегулятор для инкубатора — 2 — Конструкции простой сложности — Схемы для начинающих

Технические данные

Напряжение питания 220 В, 50 Гц Коммутируемая мощность активной нагрузки до 150 Вт Точность поддержания температуры ± 0,1 °С Диапазон регулирования температуры от +24 до +45°С. Принципиальная схема устройства показана на рисунке. На микросхеме DA1 собран компаратор. Регулировка заданной температуры производится переменным резистором R4. Термодатчик R5 подключен к схеме экранированным проводом в хлорвиниловой изоляции через фильтр C1 R7 для уменьшения наводок. Можно применить двойной тонкий провод, свитый в жгут. Терморезистор необходимо поместить в тонкую полихлорвиниловую трубку. Конденсатор С2 создает отрицательную обратную связь по переменному току. Питание схемы осуществляется через параметрический стабилизатор, выполненный на стабилитроне VD1 типа Д814АД. Конденсатор СЗ — фильтр по питанию. Балластный резистор R9 для уменьшения рассеиваемой мощности составлен из двух последовательно соединенных резисторов 22 кОм 2 Вт. С этой же целью транзисторный ключ на VT1 типа КТ605Б, КТ940А подключен не к стабилитрону, а к аноду тиристора VS1. Выпрямительный мост собран на диодах VD2-VD5 типа КД202К, М, Р, установленных на небольшие П-образные радиаторы из алюминия толщиной 1-2 мм площадью 2-2,5 см. Тиристор VS1 также установлен на аналогичный радиатор площадью 10-12 см. В качестве нагревателя используются осветительные лампы HL1…HL4, включенные последовательно-параллельно для увеличения срока службы и исключения аварийных ситуаций в случае перегорания нити накала одной из ламп.

Работа схемы. Когда температура термодатчика меньше заданного уровня, выставленного потенциометром R4, напряжение на выводе 6 микросхемы DA1 близко к напряжению питания. Ключ на транзисторе VT1 и тиристоре VS1 открыт, обогреватель на HL1…HL4 подключен к сети. Как только температура достигнет заданного уровня, микросхема DA1 переключится, напряжение на ее выходе станет близким к нулю, тиристорный ключ закроется, и обогреватель отключится от сети. При отключении обогревателя температура начнет понижаться, и когда она станет ниже заданного уровня, снова включатся ключ и обогреватель.

Детали и их замена. В качества DA1 можно применить К140УД7, К140УД8, К153УД2 подойдет практически любой операционный усилитель или компаратор. Конденсаторы любого типа на соответствующее рабочее напряжение. Терморезистор R5 типа ММТ-4 (или другой с отрицательным ТКС). Его номинал может быть от 10 до 50 кОм. При этом номинал R4 должен быть таким же. Устройство, выполненное из исправных деталей, начинает работать сразу.

Электрик №8 2001г стр. 23

Устройство и принцип действия

По внешнему виду устройство напоминает обыкновенный транзистор. Однако, несмотря на три вывода, в состав интегральной схемы (ИС) tl431a входят:

  • операционный усилитель (ОУ);
  • источник опорного (эталонного) напряжения UREF;
  • транзистор, включенный на выходе.

ИС тл431 выполняет контроль такого параметра, как напряжение, и носит название управляемого стабилитрона.

Внимание! Эталонное (опорное) напряжение (UREF) необходимо не для питания цепей микросхемы, а для того чтобы, опираясь на значение этого напряжения, производить стабилизацию на выходе ИС

Если провести аналогию с транзистором, то выполненный с применением биполярных триодов параллельный стабилизатор напряжения (СН) так же обладает тремя выводами:

  • «база» – управляющий вход (R0);
  • «коллектор» – катод (C);
  • «эмиттер» – анод (А).

При работе СН к управляющему входу (R0) и аноду (А) прикладывается положительный потенциал. Ток IКА, протекающий по цепи «катод – анод», представляется стабилизированным выходным сигналом.

Важно! ОУ в составе ИС сравнивает значение UREF с U входящим и на основании этого выполняет стабилизацию. В этой ИМС UREF равно 2,5 В и вырабатывается встроенным источником

Иными словами, транзистор, установленный на выходе ОУ, откроется тогда, когда подаваемое на вход напряжение будет равно или чуть превысит UREF.

Как следует из схемы, на электроде R расположен делитель напряжения из резистивных элементов. Используя внешние делители, реально организовать стабилизацию в интервале Uвх = 2…36 В. При этом максимальный ток может достигать 100 мА.

Интересно. Если накоротко замкнуть выводы первый и третий и не использовать делитель, то напряжение стабилизации такого управляемого стабилизатора будет равно 2,5 В.

Как проверить TL431?

«Прозвонить» эту микросхему как обычный стабилитрон нельзя.

Чтобы убедиться в ее исправности, нужно собрать небольшую схему для проверки.

При этом выходное напряжение в первом приближении описывается формулой

Vo = (1 + R2/R3) * Vref (см даташит*), где Vref — опорное напряжение, равное 2,5 В.

При замыкании кнопки S1 выходное напряжение будет иметь величину 2,5 В (опорное напряжение), при отпускании ее – величину 5 В.

Таким образом, нажимая и отжимая кнопку S1 и измеряя мультиметром сигнал на выходе схемы, можно убедиться в исправности (или неисправности) микросхемы.

Проверочную схему можно сделать в виде отдельного модуля, используя 16-контактный разъем для DIP-микросхемы с шагом выводов 2,5 мм. Питание и щупы тестера подключаются при этом к выходным клеммам модуля.

Для проверки микросхемы нужно вставить ее в разъем, понажимать кнопку и посмотреть на дисплей тестера.

Если микросхема не вставлена в разъем, выходное напряжение будет равным примерно 10 В.

Вот и все! Просто, не правда ли?

*Даташит – это справочные данные (data sheets) на электронные компоненты. Их можно найти поисковиком в Интернете.

С вами был Виктор Геронда. До встречи на блоге!

TL 431 интегральный стабилитрон

Основные характеристики программируемого источника опорного напряжения TL 431

  • ​ Номинальное рабочее напряжение на выходе от 2,5 до 36 В;
  • Ток на выходе до 100 мА;
  • Мощность 0,2 Ватт;
  • Диапазон рабочей температуры для TL 431C от 0° до 70°;
  • Диапазон рабочей температуры для TL 431A от -40° до +85°.
  • Точность без буквы – 2%;
  • Буква А – 1%;
  • Буква В – 0, 5%.

Столь широкое его применения обусловлено низкой ценой, универсальным форм-фактором, надёжностью, и хорошей устойчивостью к агрессивным факторам внешней среды. Но также следует отметить точность работы данного регулятора напряжения

. Это позволило ему занять нишу в устройствах микроэлектроники.

Основное предназначение TL 431 стабилизировать опорное напряжение в цепи. При условии, когда напряжение на входе источника ниже номинального опорного напряжения, в программируемом модуле транзистор будет закрыт и проходящий между катодом и анодом ток не будет превышать 1 мА

. В случае, когда выходное напряжение станет превышать запрограммированный уровень, транзистор будет открыт и электрический ток сможет свободно проходит от катода к аноду.

Схема включения TL 431

В зависимости от рабочего напряжения устройства схема подключения будет состоять из одноступенчатого преобразователя и расширителя (для устройств 2,48 В.) или модулятора небольшой ёмкости (для устройств 3.3 В). А также чтобы снизить риск короткого замыкания, в схему устанавливается предохранитель, как правило, за стабилитроном

. На физическое подключение оказывает влияние форм-фактор устройства, в котором будет находиться схема TL 431, и условия окружающей среды (в основном температура).

Стабилизатор на основе TL 431

Простейшим стабилизатором на основе TL 431 является параметрический стабилизатор. Для этого в схему нужно включить два резистора R 1, R 2 через которые можно задавать выходное напряжение для TL 431 по формуле: U вых= Vref (1 + R 1/ R 2)

. Как видно из формулы здесь напряжение на выходе будет прямо пропорционально отношению R 1 к R 2.Интегральная схема будет держать напряжение на уровне 2,5 В . Для резистора R 1 выходное значение рассчитывается так: R 1= R 2 (U вых/ Vref – 1).

Эта схема стабилизатора, как правило, используется в блоках питания с фиксированным или регулируемым напряжением. Такие стабилизаторы напряжения на TL 431 можно обнаружить в принтерах, плоттерах, и промышленных блоках питания. Если необходимо высчитать напряжение для фиксированных источников питания, то используем формулу Vo = (1 + R 1/ R 2) Vref.

Термостабильный стабилизатор на основе TL 431

Технические характеристики TL 431 позволяют создавать на его основе термостабильные стабилизаторы тока. В которых резистор R2 выполняет роль шунта обратной связи, на нём постоянно поддерживается значение 2,5 В. В результате значение тока на нагрузке будет рассчитываться по формуле Iн=2,5/R2.

Цоколёвка и проверка исправности TL 431

Форм-фактор TL 431 и его цоколёвка будет зависеть от производителя. Встречаются варианты в старых корпусах TO -92 и новых SOT-23

.Не стоит забывать про отечественный аналог: КР142ЕН19А тоже широко распространённый на рынке . В большинстве случаев цоколёвка нанесена непосредственно на плату. Однако не все производители так поступают, и в некоторых случаях вам придётся искать информацию по пинам в техпаспорте того или иного устройства.

Независимые устройства на базе микросхемы

Эту микросхему используют в блоках питания телевизоров и компьютером. Однако на её базе можно составить независимые электрические схемы некоторыми, из которых являются:

  • стабилизатор тока;
  • звуковой индикатор.

Стабилизатор тока

Стабилизатор тока — это одна из самых простых схем, которые можно реализовать на микросхеме tl 341. Он состоит из следующих элементов:

  • источника питания;
  • сопротивления R 1, подключённого с помощью общей точки к + линии питания;
  • шунтирующего сопротивления R 2 к — линии питания;
  • транзистора, чей эмиттер подключён к — линии через резистор R 2, коллектор к выходу — линии, а база через общую точку к катоду микросхемы;
  • микросхемы tl 341, чей анод подключён к — линии с помощью общей токи, а вывод ref включён в эмиттерную цепь транзистора также с помощью общей точки.

Звуковой индикатор

Звуковой индикатор на базе tl 341 представляет собой простую схему, изображённую на рисунке 5

Такой звуковой индикатор можно использовать для отслеживания уровня воды в какой-либо ёмкости. Датчик представляет собой электронную схему в корпусе с двумя выводными электродами, изготовленными из нержавеющей стали, один из которых расположен на 20 мм выше другого.

В момент соприкосновения выводов датчика с водой происходит снижение сопротивления и осуществляется переход tl 341 в линейный режим через резисторы R 1и R 2. Это способствует появлению автогенирации на резонансной частоте и образованию звукового сигнала.

Производители

Из-за своих хороших параметров, надежности и дешевизны, TL431 используется в различных технических решениях. Поэтому её производством занимаются многие зарубежных компаний. Существует даже полностью переведенный datasheet tl431 на русском от Texas Instruments (TI). А вот ссылки на некоторые даташит устройств продающихся в РФ: TI, ON Semiconductor, STMicroelectronics, Nexperia, HTC Korea, NXP Semiconductors. Есть еще изготовители этих изделий, но их трудно найти в российских магазинах. К ним относятся: Unisonic Technologies, Motorola, Fairchild Semiconductor, Diodes Incorporated, HIKE Electronics, Calogic, Sangdest Microelectronic (Nanjing), SeCoS Halbleitertechnologie GmbH, Hotchip Technology, Foshan Blue Rocket Electronics и др.
