Подключение дифавтомата
АВДТ обеспечивают безопасность даже при случайном обрыве среднего провода (нейтрали). Oни могут использоваться в однофазных электроустановках, питающихся от двух фазных проводов или от фазного провода и нейтрали. Также данные устройства защиты могут устанавливаться в системах, имеющих один из перечисленных ниже видов защиты:
- подключение к нейтрали или металлоконструкциям выше места установки
- непосредственное заземление металлических частей
- активная защита против аварийных токов утечки на землю.
На всех устройствах защитного отключения могут устанавливаться следующие принадлежности:
- Вспомогательные контакты
- Контакты сигнализации
- Катушки с броском тока
- Катушки минимального напряжения
Дифавтомат схема подключения
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Коробки, шкафы, щитки и пульты
Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.
УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Допустимое место монтажа
Выбрать место для установки фотоэлемента в систему освещения не так-то просто. Порой исполнитель переносит его несколько раз на новое место, пока не будет достигнут максимальный эффект.
Опытные электромонтажники систем освещения советуют при выборе места расположения фотореле учитывать следующие рекомендации:
- Он должен располагаться под открытым небом, с максимальным светоосвещением, то есть на нем не должно быть никакой тени от дома, деревьев и других объектов.
- Искусственные источники освещения должны быть от него удалены на максимальное расстояние,
- Также не допускается, чтобы он освещался от проезжающих мимо машин.
- С точки зрения эксплуатации — доступность для ремонта.
Нормативные документы
Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.
Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.
| Номер ГОСТа | Краткое описание |
| 2.710 81 | В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы. |
| 2.747 68 | Требования к размерам отображения элементов в графическом виде. |
| 21.614 88 | Принятые нормы для планов электрооборудования и проводки. |
| 2.755 87 | Отображение на схемах коммутационных устройств и контактных соединений |
| 2.756 76 | Нормы для воспринимающих частей электромеханического оборудования. |
| 2.709 89 | Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. |
| 21.404 85 | Схематические обозначения для оборудования, используемого в системах автоматизации |
Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
-
Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
-
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Условное обозначение УЗО на схеме
Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.
Приветствую всех друзья на сайте «Электрик в доме»
Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом — это проектная документация объекта
Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?
Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме.
Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.
Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы, но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.
Назначение
Дифференциальные автоматы разрабатывались с целью комплексной защиты от опасных напряжений:
- человека, случайно коснувшегося оголенного провода или других токоведущих элементов различных электрических приборов;
- электрооборудования и бытовых приборов от перегрузок и сверхтоков, возникающих при КЗ;
- электрической проводки, оказавшейся под перенапряжениями в локальных электрических сетях.
Благодаря компактным габаритам и удобным крепёжным приспособлениям, упрощающим монтаж в электрическом щитке, эти устройства активно применяются в домашних сетях, офисных и производственных помещениях. Современные дифференциальные автоматы обладают функциями защиты, которые есть как у автоматических выключателей, так и в УЗО.
Сегодня всё чаще дифференциальные автоматы устанавливаются для защиты электрооборудования и людей в однофазных сетях (рисунок 1), так и в цепях с трёхфазным питанием. При этом контакты дифавтомата защищены дугогасительными камерами, поэтому способны выдерживать многократные коммутации в диапазоне номинальных напряжений, поддерживаемых в однофазных и трехфазных сетях.

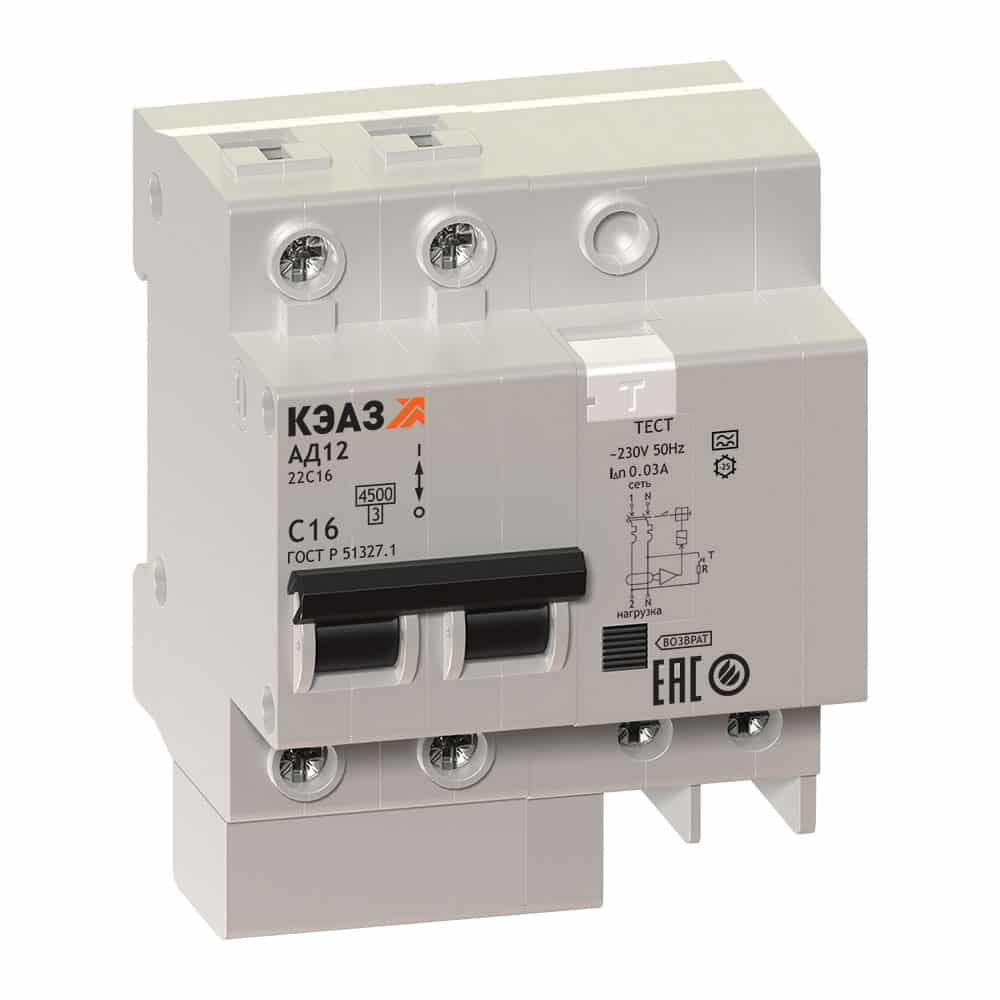

Рис. 1. Дифференциальный автомат для однофазной сети
Несмотря на многофункциональность данного электромеханического устройства, его не целесообразно устанавливать в сетях со старой электропроводкой. Дело в том, что в случае утечки электрического тока, имеющей место в цепях с изношенной изоляцией проводов, работа дифференциального автомата, будет сопровождаться частыми защитными отключениями. По той же причине не рекомендуется установка дифавтомата для защиты линий с подключенными компьютерами.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка): гнездо штырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Примеры подключения УЗО и Диф. автоматов
Вернутся в раздел: ⇒ УЗО и Дифзащита ⇔ ЭлектрикаВ данной статье рассмотрены несколько примеров подключения УЗО и Дифференциальных автоматов.
Основным условием при выборе УЗО и диф. автомата является соблюдение селективности ( ПУЭ.РАЗДЕЛ 3 ):
В электротехнике под «селективностью» понимают совместную работу последовательно включенных аппаратов защиты электрических цепей (автоматические выключатели, УЗО, диф. автомат и т.п.) в случае возникновения аварийной ситуации. На рис. 1 привёден пример работы такой схемы, с учётом общего наминала автоматических выключателей 40 А (4шт. по 10А), вводный автомат 63 А.
Селективность используется при выборе номинала устройств защиты для отключения от общей системы питания только той ее части, где произошла авария. Это достигается за счет срабатывания только того автоматического выключателя, который защищает аварийную линию питания.
Во общем, для селективной работы автоматических выключателей при перегрузках нужно, чтобы номинальный ток (In) автоматического выключателя со стороны питания был больше In автоматического выключателя со стороны потребителей.
Условное обозначение УЗО и дифавтомата на электрических схемах:
Обозначение УЗО на принципиальных электрических схемах см. рис. 2. Слева – однофазное УЗО с током срабатывания 30 мА, справа – трехфазное УЗО на 100 мА. Сверху развернутое изображение, снизу однолинейное. Число полюсов при однолинейном представлении можно изображать и числом (вверху) и числом черточек. Условное обозначение Дифавтомата на принципиальных схемах см. рис. 3 и на однолинейных схемах рис. 4. Буквенное обозначение QF.
Схемы включения УЗО:
По конструкции УЗО различных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 приведены наиболее распространенные схемы включения УЗО в различных вариантах:
Двухполюсные УЗО Рис. 5 (а).
Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен в фазное напряжение (Рис. 5 (б).
Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен на линейное напряжение (Рис. 5 (в).
При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения приведена на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства.
Ниже приведены монтажные схемы подключения УЗО (Рис. 6) и дифавтомата (Рис. 7).
- Вводный автомат.
- Прибор учёта (электросчетчик).
- УЗО или дифавтомат.
- Автоматический выключатель (освещения, как правило 6 ÷ 10 А, в зависимости от нагрузки светильников).
- Автоматический выключатель (розетки, как правило 16 ÷ 25 А, в зависимости от группы розеток).
- Автоматический выключатель (розетка «силовая», 16 ÷ 25 А, в зависимости от нагрузки электроплиты).
- Нулевая рабочая N — шина.
- Нулевая защитная РЕ — шина.
Более подробно про системы заземления и зануления см. в разделе
Вернутся в раздел: ⇒ УЗО и Дифзащита ⇔ Электрика
Выводы и полезное видео по теме
От рисунка – до принципиальной электрической схемы:
Пример чтения схем электроустройств (часть 1):
Продолжение, а точнее, часть 2 о тонкостях чтения схем электроустройств (часть 2):
Подробно о самостоятельном составлении схем:
Владение информацией по чтению и составлению электросхем может пригодиться и для монтажных работ по благоустройству жилья, и для ремонта электроприборов. Ни к чему придумывать собственную символику, когда есть профессиональная система условных обозначений, выучить которую не так уж и сложно.
Есть, что дополнить, или возникли вопросы по составлению и прочтению электрических схем? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом разработки чертежей. Форма для связи находится в нижнем блоке.
Было дело – занимался электромонтажом, в основном, по осветительным сетям. Монтажная схема дает представление о количестве розеток, выключателей, светильников и прочего и их примерном расположении. Но способ их соединения, то есть, варианты устройства разводки в распределительных коробках – это уже знания электромонтажника. А высота закладки провода и установки приборов зависит от применяемого ГОСТа.
Добрый день, Владимир.
Чтобы не дезориентировать читателей статьи, вынужден несколько подкорректировать вашу трактовку монтажной схемы.
Прежде всего, монтажная схема задает способ подключение потребителей электроэнергии к распределительному щитку.
Среди «популярных» для многоквартирных домов – схема, предусматривающая проброску питающей магистрали через все комнаты квартиры с последующим обустройством распределительных коробок, от которых запитываются светильники, розетки, прочие.
Кардинально отличается и практически не применяется схема электроснабжения «звездой» – от распредщита через автоматы подключаются отдельные токоприемники.
Следующий вариант – смешанная схема: все потребители делятся на категории и от щита их запитывают отдельными защищенными линиями, от которых через распредкоробки идут ответвления.
Могут быть и другие варианты, предлагаемые заказчику проекта подрядчиком-разработчиком схемы электроснабжения. То есть, творчество электромонтажника – это ваша фантазия.
