Универсальная активная индикаторная отвёртка своими руками

Основные виды проверки

В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.

Контактный способ

  • При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
  • Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
  • Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.

Поиск обрыва

Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.

Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.

Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.

Скрытая электропроводка

Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.

Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями

Это не только индикатор напряжения с подсветкой светодиода и звуковым зуммером. На жидкокристаллическом дисплее отображается величина напряжения сети в пределах 12–220 В. Контроль напряжения можно осуществлять в цепях постоянного и переменного тока. С этим прибором можно работать в электросетях на транспортных средствах, которые питаются от аккумулятора.


Одна из моделей индикаторной отвертки с жидкокристалическим дисплеем

Практически это прибор с ограниченными функциями мультиметра, показывающий величину измеряемого параметра в цифровом виде. Некоторые даже профессиональные электрики не используют этот вариант по причине дорогой цены, дилетанты считают, что индикаторная отвертка — устройство сложное, как пользоваться ей — непонятно, да и дорого.

Индикаторы имеют три режима работы, устанавливаются переключателем. Поэтому надо тщательнее изучить, как правильно пользоваться индикаторной отверткой данного типа. Последовательность действий при контроле напряжения аналогична рассмотренным вариантам, но при измерении нажимается кнопка на корпусе, информация обрабатывается в электронном виде. Стоимость таких изделий — от 120 до 180 руб.


Индикаторная отвертка STAYER 4520-48 с тремя режимами индикации

Режимы работы:

  • О — контактный режим с проводником, индикация осуществляется светодиодом красного цвета, палец прикладывается на контактную пластину корпуса. Режим прозвонки производится по той же методике, как и в индикаторах с автономным питанием и светодиодом;
  • L — бесконтактный режим, индикация срабатывает при приближении пера отвертки к проводнику на расстояние 1–2 см. Загорается зеленый светодиод, возможны варианты звуковых сигналов зуммера;
  • Н — бесконтактный режим работы с повышенной чувствительностью к наводкам, определяются маршруты скрытой проводки, отсвечивается зеленый светодиод.

Эта отвертка как индикатор удобна, многофункциональна, легко определять маршруты скрытой проводки, места обрыва. Некоторые говорят, что такой индикатор отображает величины напряжения с большой погрешностью. Да, существенным недостатком является быстрый расход энергии батареи питания постоянным током. Рекомендуется чаще проверять уровень напряжения на элементах питания.

Цифровой мультиметр-тестер: как пользоваться прибором

Данный прибор является усовершенствованным вариантом активного индикатора. Это измеряющий напряжение тестер. Пользоваться как обычным устройством, им тоже можно. Профессионалы называют данный инструмент «мультиметром», потому что он может выполнять несколько функций:

  • указывать на наличие или отсутствие напряжения;
  • определять силу тока и величину сопротивления.

Подобные тестеры имеют переключатели, которые регулируют уровень чувствительности. Устройство может применяться при контактном и бесконтактном способе выявления наличия напряжения и вольтажа.

Прибор, помимо светового, оснащен также звуковым сигналом. Конструкция имеет цифровое табло, на котором отражаются показатели замеров.

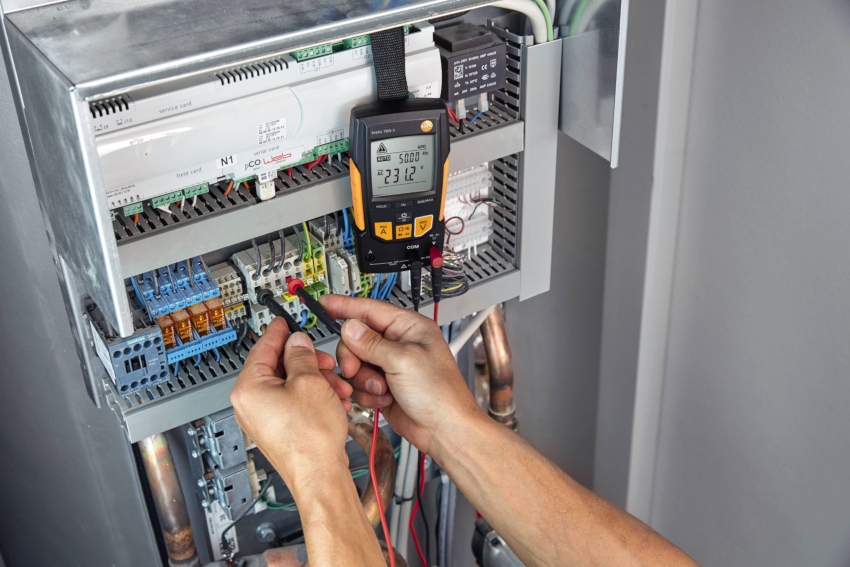

Цифровой мультиметр-тестер оснащен цифровым табло

Чтобы уверенно представлять, как найти фазу и ноль индикаторной отверткой подобного типа, нужно внимательно изучить описание прибора и инструкцию. Некоторые модели, помимо вышеперечисленных функций, могут проверять температуру оборудования, находящегося под действием тока. Подобные возможности важны для тех, кто контролирует работу электрических распредшкафов, электродвигателей и т. д.

Шкафами, откуда идет разводка электрокабелей, обустроены практически все современные дома. Да и относительно мощные двигатели в хозяйстве не являются редкостью. Поэтому нередко и в быту необходим многофункциональный тестер, а не простая индикаторная отвертка.

Индикатор: это устройство для определения наличия напряжения

Индикатор – это устройство, контролирующее состояние физического процесса и визуально отражающее его изменения. Довольно часто данный инструмент называют «отверткой электрика». С этим не поспоришь: у каждого специалиста, занимающегося прокладыванием электрических кабелей или ремонтом электрооборудования, такое приспособление есть.

Индикаторную отвертку довольно часто называют «отверткой электрика»

Пользователи электроприборов тоже могут отслеживать состояние питания или техники, определять места поломок и разрывов цепей. И в данных ситуациях такие возможности им обеспечит все тот же общедоступный в плане пользования прибор – индикатор. Сегодня он есть практически в каждом доме. Отсутствие индикатора усложняет принятие правильного решения в случае исчезновения напряжения, так как выяснить, обесточен ли только дом (квартира) или же это последствие более масштабной поломки, без наличия инструмента практически нереально.

Принцип работы индикаторной отвертки довольно прост и состоит в следующем:

  • жало устройства касается запитанной электропроводки;
  • проходящий ток засвечивает лампочку;
  • резистор путем создания значительного сопротивления снижает напряжение;
  • через сенсорный контакт с телом человека ток уходит в землю.

Стоит обратить особое внимание на то, что проходящее через тело человека напряжение неощутимо и совершенно безопасно для жизни и здоровья. Устройство не требует владения никакими специальными навыками при его применении

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

Способы применения

Стандартная система отечественных домов – однофазная сеть с двумя проводами «ноль» и «фаза». Для осуществления ремонта электропроводки необходимо выявить нужный провод, для этого индикатор напряжения вставляют в розетку либо прикасаются им к исследуемому проводнику. Наличие свечения в тестере выявляет «фазу», отсутствие – «ноль».

Для проверки целостности лампочек лучше всего использовать отвертку-индикатор со светодиодом. Для этого, придерживая лампочку за цоколь, необходимо приставить к ее центральному контакту щуп (жало) инструмента. При этом палец касается контактной пластинки на рукоятке (пятачка). Свечение либо звуковой сигнал свидетельствуют о работоспособности осветительного устройства.

Таким же способом проверяется целостность провода, один конец которого (зачищенный) берут в одну руку, а другого конца касаются кончиком (щупом) отвертки. Свечение сигнализирует о целостности провода, отсутствие реакции – о разрыве контакта. При этом в проверяемом проводнике должно отсутствовать напряжение.

Электронные устройства не требуют прикасания человека к пластинке на рукоятке. Для выявления наличия напряжения достаточно задеть щупом тестера исследуемый объект.

Рабочее состояние удлинителя проверяется следующим образом:

  • прибор отключают от электротехники и сети;
  • вводят в его розетку любой провод с зачищенными концами (контакты должны быть закорочены);
  • зажимают в руке один из контактов и вилку, а другого касаются индикатором напряжения;
  • при исправной цепи удлинителя лампочка начинает светиться. Перед включением оборудования в сеть необходимо удалить перемычку во избежание замыкания в проводке.

Если индикатор не реагирует, следует подключить удлинитель к сети и медленно провести кончиком рукоятки (пятачком) тестера вдоль всей длины УЗО (при этом отвертка берется за щуп). В местах повреждения интенсивность индикация снижается либо свечение вовсе отсутствует. Для восстановления рабочего состояния удлинителя в обнаруженных местах обрыва удаляется изоляция, находятся повреждения, скручиваются провода и изолируются. Оптимальный вариант – прибрести новый электрический прибор.

Местонахождение скрытой проводки определяется путем проведения вдоль стены обратной стороной тестера, держа его за щуп (жало). Повышение интенсивности свечения либо наличие звукового сигнала свидетельствует о нахождении за штукатуркой токопроводящей проводки. Данный метод считается недостаточно точным, а в панельных домах нецелесообразным.

Разновидности

  1. Простые отвертки-индикаторы с неоновой лампочкой. Состоят из металлического щупа (жало), пластикового корпуса, резистора высокого сопротивления, неонового светового элемента и контактной металлической пластинки, помещенной на головке. Устройство индикаторной отвертки простейшее. Она определяет только фазный провод, а также наличие напряжения. Положительные стороны таких устройств – их простота в использовании, отсутствие батарейки, надежность. Как пользоваться индикаторной отверткой? Все очень просто. Нужно лишь прикоснуться жалом к оголенному проводу или отверстию розетки, а пальцем дотронуться до пластинки на рукоятке. Если в цепи есть напряжение, ток потечет через жало, резистор, лампочку (заставив ее светиться) тело человека, которое станет частью цепи при прикосновении пальца к контакту на рукоятке. Если убрать палец с контакта, лампочка погаснет. При отсутствии напряжения, или повреждении проводки, отвертка-тестер светиться не будет.
  2. Отвертки-индикаторы с батарейками и светодиодными элементами. Внешне данные устройства похожи на предыдущие устройства с небольшим отличием: найти фазовый провод, можно не прикасаясь к контактной пластинке на торце отвертки. Кроме того, таким прибором можно прозвонить электрическую проводку на наличие разрывов. Для этого контактом-жалом дотрагиваются до одного конца цепи, до другого конца цепи дотрагиваются рукой и притрагиваются пальцем к контакту на головке тестера. Если цепь исправна, светодиодный элемент начнет светиться. Индикаторная отвертка с батарейкой стоит чуть дороже обычной.

Продвинутые отвертки-индикаторы. Приборы с большим количеством функций и более сложной начинкой, но отличающиеся все тем же принципом работы индикаторной отвертки. Они позволяют не только определить фазу или прозвонить провода, но и подходят для бесконтактного обнаружения скрытой проводки под небольшим слоем отделочного материала. Благодаря высокой чувствительности устройств, удается определять фазу через один изоляционный слой изоляции, не повреждая его. Стоят они недорого, точны, просты и понятны в эксплуатации. Например, отличным выбором для домашних работ по электрике, станет индикаторная отвертка Safeline MS-18. Это устройство позволит легко определять наличие переменного напряжения до 250В контактным способом (может обнаружить фазный и нулевой провод). Можно ее использовать и для и бесконтактного способа обнаружения скрытой проводки (до 600 В). Она способна найти место разрыва провода бесконтактным способом, прозвонить цепь, а также установить полярность у батареи или аккумулятора (до 36 В). При таком количестве функций модель стоит недорого (в среднем 250 рублей). Для выбора режимов проверки (контактный/бесконтактный) отвертка-индикатор снабжена переключателем. Подобные устройства станут универсальными «обнаружителями» обрывов провода под слоем отделочного материала. В их схеме есть как световой, так и звуковой индикатор. При необходимости многофункциональная индикаторная отвертка может настраиваться под конкретные виды работ.

Как проверить повреждение проводов, скрытых в стене? Для этого используется индикаторная электронная отвертка. Включив ее и установив переключатель на бесконтактный режим работы, нужно медленно вести жалом тестерной отвертки по стене вдоль маршрута, по которому проходят провода от распределительной коробки к выключателю или розетке. В месте, где кабель поврежден, индикаторная лампочка потухнет.

Стоимость большинства моделей индикаторных отверток небольшая. Функционал вполне достаточен для проверки электрических цепей в быту.

Как найти фазу и ноль

Вспомним схему распределения напряжений в трехфазной сети, выполненной по системе заземления TN-C.

Во время армейской службы на учениях пришлось практически решать подобную задачу в полевых условиях полигона. Требовалось найти фазу и ноль в силовом шестижильном кабеле, подключенном под напряжение, чтобы запитать от них схему освещения.

Индикатора и измерительных приборов не было. За лампочками был отправлен посланец, а мы обошлись обыкновенной электрической бритвой и отрезком изолированного провода.

Проверку выполняли в два этапа:

  1. определение фазных концов;
  2. поиск нуля.

Замер фазных напряжений

Работа проходила по следующей схеме:

  • забили в землю кусок металла рядом с кабелем;
  • приложили к нему один контакт вилки от электробритвы;
  • ко второму штырьку прикрутили отрезок провода и закрепили нитками;
  • свободным концом этого проводника поочередно дотронулись до всех жил кабеля;
  • пометили три жилы, на которых двигатель бритвы заработал — так определили фазные концы и выбрали тот, где проще будет выполнять монтаж последующей схемы.

Поиск нуля

Вилку электробритвы сняли с самодельного заземления и освободившимся штырьком создали поочередно контакт для тока на оставшихся трех жилах кабеля при подключенном отрезке провода к выбранной фазе.

Когда двигатель заработал, то это указало на рабочий ноль, а остальные два конца были просто в резерве.

Опытные электрики увидят в наших действиях много нарушений правил безопасности. Но этот пример приведен с другой целью — показать техническую возможность решения подобной задачи и ее выполнение с осознанием рисков и опасностей. А контрольная лампа или индикатор в критической ситуации может быть заменена любым электроинструментом, например, дрелью домашнего мастера.

Для лучшего уяснения принципов поиска неисправности в электропроводке рекомендую посмотреть видеоролик владельца «Советы электрика» о практике поиска КЗ лампой контролькой. Считаю, что они пригодятся при пользовании обыкновенным вольтметром.

Несмотря на огромное количество измерительных приборов и индикаторов, используемых как в бытовых, так и в производственных задачах, из обихода не перестают выбывать контрольные лампы. Такое устройство можно без проблем и капитальных затрат собрать самостоятельно. Наиболее распространенные модели предназначены для использования в бытовых и автомобильных цепях. Поэтому в данной статье мы разберем, как собрать контрольку на 12 и 220 Вольт своими руками.

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

  • выполненный из пластика остов (корпус рукоятки);
  • металлическое «жало»;
  • встроенный в корпус токопроводящий контакт и лимитирующий резистор;
  • пружина;
  • неоновый либо светодиодный индикатор;
  • контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

  • определитель фазы;
  • определять обрыв цепи;
  • позволяет найти место повреждения в проводнике;
  • определять полярность источников постоянного тока;
  • при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Правила работы с разными типами тестировщиков

Принцип проверки электрических сетей и оборудования простыми, светодиодными и универсальными шуруповертами имеет некоторые отличия. Чтобы получить достоверный результат, нужно соблюдать основные правила работы с зондами.

Управление с помощью простого индикатора

Этот тип устройства помогает быстро определить наличие фазы, нагрузки на кабель или розетку.

Тестер взят в руки, контактная поверхность заблокирована.

Щуп поочередно прикладывают к контактам, результат определяется по индикатору.

Щуп прибора подводится к одному проводу, одному контакту, чтобы ноль и фаза не замкнулись накоротко. Результат поверхностный: такая проверка показывает наличие или отсутствие напряжения. Для более точного результата используется тестер более универсального типа.

Управление отверткой со светодиодом

необходимо уметь пользоваться отверткой со светодиодным индикатором для получения точных данных при проверке оборудования и электрической сети.

Поиск фазного провода проводится по аналогии с простым тестером: замыкается цепь фазового детектора пальцем, на контакты наносится укол.

Светодиодное устройство, в отличие от примитивного щупа, поддерживает функцию бесконтактного тестирования. При такой проверке замыкать контакт не обязательно, достаточно прикрепить отвертку к проводу, коробке или стене, где проходит скрытая проводка. Чувствительное устройство отреагирует диодным сигналом на наличие напряжения в этой секции.

У бесконтактного метода тестирования есть обратная сторона: чувствительное устройство может показать наличие напряжения в случае отключения сети. К достоинствам можно отнести яркость светового сигнала, очень удобно в условиях яркого освещения и возможность работы при низком напряжении.

Правила проверки универсальной индикаторной отверткой

Принцип тестирования универсальным устройством практически такой же, как и в тестерах предыдущих типов. Многие модели имеют дисплей, на котором отображаются цифровые значения напряжения. С таким прибором проще работать, но они дороже более простых моделей пробников.

На корпусе тестера имеется контактная площадка для замыкания внутренней цепи и тумблер для переключения режимов работы устройства. При необходимости можно установить контактный, бесконтактный и чувствительный режимы. Все модели имеют буквы стандартного режима:

Или – работа ведется по классическому варианту: сетка закрывается пальцем, проводник (прокол) прикладывается к испытываемому элементу.

L – бесконтактный режим. К исследуемому объекту подводят или прикладывают контактную деталь, обычно это конец ручки тестера. Если на устройство воздействует электрическое поле, световые и звуковые сигналы указывают на наличие напряжения.

H – высокочувствительный режим работы. Тест бесконтактный, с низким порогом срабатывания. Эта функция помогает быстро найти скрытые электрические кабели.

Обычная (простая) с неоновой лампой

Самая проста индикаторная отвертка подходит только для проверки наличия фазы. Можно ее назвать еще электрическим пробником (электропробник), так как с помощью этого устройства ничего другого нельзя сделать — только «попробовать» есть напряжение или нет. Ноль «находится» только методом исключения. Еще можно определить место обрыва (или отсутствия контакта в релейных схемах), но для этого устройство должно находится под напряжением.

Существует два типа простых индикаторных отверток. Их можно отличить по внешнему виду. У одних есть только жало и пластиковая ручка, у других на торце ручки есть металлическая контактная площадка. Первый вид (без контакта) — «самодостаточный». Для обнаружения напряжения надо только прикоснуться жалом к токоведущему проводнику — при наличии напряжения лампочка загорится. Но подобные пробники редки, чаще их можно найти для работы в сети низкого напряжения — 12-36 В. При использовании индикаторных отверток второго вида, чтобы увидеть наличие фазы, надо дополнительно коснуться пальцем контактной площадки на ручке. Без этого индикатор не будет светиться, так как через него не протекает электрический ток.

Устройство простой индикаторной отвертки

Перед тем как пользоваться индикаторной отверткой, желательно знать как она устроена — это облегчит ее эксплуатацию в дальнейшем. Устройство простой отвертки для проверки электричества совсем несложное. Цепь создается такая: щуп отвертки, резистор (1 МОм), неоновая лампа, пружина и контактная пластина/сенсор в виде кнопки на ручке. Когда вы касаетесь кнопки, образуется цепь, частью которой является ваше тело. В результате неоновая лампочка загорается. Протекающий ток очень незначительный, так как он ограничивается сопротивлением.

Если вам необходима только такая функциональность (проверить фазу и найти обрыв) — это один из лучших вариантов. Причем он самый недорогой. Стоит такая индикаторная отвертка от 20 рублей. Недостаток — она ничего не покажет при малом напряжении. Если вольтаж ниже 70-60 В, она бесполезна.
