Установка щитовой розетки на din рейку

Элементы распредщита

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы. Обычно при монтаже щитка используют:

  1. Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.
  2. Электросчётчик. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.
  3. Устройство защитного отключения — предназначено для защиты от поражения током и предотвращения пожаров. УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).
  4. Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.
  5. Диффавтомат защиты — может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.
  6. DIN-рейка — монтажный элемент для установки оборудования. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
  7. Соединительные шины. Нужны для подключения и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.
  8. Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Щиток Plexo³ — IP 65 — IK 09

Общие сведения о соединительных шинах для автоматов

 Изделие представляет собой цельную литую конструкцию компактных размеров, состоящую из не токопроводящей пластины, на которой на одинаковом расстоянии расположено определенное количество зубьев (штырей) из токопроводящего материала. Они изготавливаются из меди. Гребенчатая соединительная шина крепится на DIN рейку 35 мм или на панель щита или щитка квартирного с помощью винтов. Поставляются такие изделия обычно в комплекте с заглушками, что дает возможность отрезать лишние выступы.

Классификация

Шины соединительные для автоматов классифицируют по таким признакам:

  • в зависимости от типа подключаемых устройств (одно-, двух-, трех- и четырехполюсные);
  • форме отводов (штыревые и вилочные);
  • шагу расположения отводов (18 и 27 мм);
  • количеству зубьев (от 12 до 60).

Гребенчатые шины в зависимости от типа подключаемых автоматов и УЗО визуально различают по количеству пластин, имеющихся в конструкции изделия. Их столько, сколько полюсов в автоматах. Поэтому их подбирают, учитывая этот фактор. Например, однополюсные гребенки применяют для подключения однофазных автоматов, а четырехполюсные для подсоединения в электрическую цепь трехфазных устройств на 4 полюса (ноль и 3 фазы).

Отводы штыревой формы чаще всего используют для подсоединения электроустановочных устройств. Их принято обозначать английскими буквами pin. Отводы вилочной формы, обозначаемые буквами fork, используются только с устройствами, имеющими в конструкции зажим, специально предназначенный для такого подсоединения.

Сечение отводов составляет 16 мм2, что позволяет пропускать ток не более 63А.

Отводы должны полностью входить в гнезда устройств. Установка шины соединительной гребенчатой выполняется с учетом количества автоматов. Если имеются лишние зубья, то лишний кусок изделия должен удаляться с помощью соответствующего инструмента. При этом, изоляционная пластина должна заходить за последний контактный зуб. Поэтому рекомендуется резать не по прямой линии, а сначала медную часть, а затем изоляционную пластину.

Ставится гребенка и штыревая и вилочная сверху подключаемых модульных автоматов

Затем с помощью винтов крепления контактов надежно и прочно зажимается. Питание подводят к одному из концов гребенки. После этого подключают провода к выключателям, идущие к устройствам, потребляющим электрическую энергию. Затем необходимо обязательно проверить правильность подключения. Оно должно соответствовать принципиальной электрической схеме. И только после всех этих действий подается питание. Электромонтажные работы считаются оконченными.

Достоинства применения гребенок следующие:

  • соединения получаются аккуратные и качественные;
  • отсутствует нагромождение проводов;
  • упрощается обслуживание и ремонт;
  • нет нагрев в месте контакта;
  • возможность подключения одно- и полторамодульных устройств;
  • выдерживают нагрузку в 63А.

У гребенчатых соединительных шин есть и недостатки. К ним относят:

  • необходимость выбора гребенки производителя, выпускающего автоматы и УЗО;
  • при ремонтных работах потребуется отключение питания всех подсоединенных к шине устройств;
  • при необходимости добавить новые автоматы придется заменять гребенку;
  • при выходе из строя одного автомата придется демонтировать шину и ослабить контакты на всех подключенных устройствах.

Как подключить автомат к бойлеру

Современные бойлеры снабжены всеми необходимыми средствами защиты от перепадов напряжения и короткого замыкания.

Однако близкое соседство мощных нагревательных элементов, токоведущих частей и воды диктует необходимость дополнительных средств защиты линии.

Подавляющее большинство бытовых бойлеров с завода укомплектовано вилкой и проводом. Для подключения таких бойлеров необходимо запитывающую розетку снабдить дополнительным автоматом.

Корпусное исполнение коробки для автомата необходимо подбирать, учитывая влажность помещения. Зачастую бойлер устанавливается во влажном и плохо проветриваемом помещении, поэтому следует тщательно подбирать корпусное исполнение.

Также очень тщательно проводится заземление, все контакты на планке заземления проверяются и протягиваются. Подключается автомат только на фазный провод, оставляя нулевой провод без разрывов.

Все токоведущие части в обязательном порядке изолируются, провода подводящие и отходящие зачищаются таким образом, что бы из корпуса не выступали оголенные части провода.

DIN-рейка для крепления автоматических выключателей и УЗО

Самым распространенным способом крепления коммутационных электрических приборов, будь то автоматические выключатели, УЗО, реле, трансформаторы, розетки и многих других является крепление на так называемой DIN-рейке с помощью защелок.

Название «DIN-рейка» пришло к нам из Германии, аббревиатура DIN расшифровывается как Deutsches Institut fur Normung. DIN-рейка является стандартом для всех европейских стран. В России DIN-рейка в соответствии с ГОСТ Р МЭК 60715-2003 обозначается ТН35. DIN-рейка представляет собой литой или штампованный профиль из стали или алюминия шириной 35 мм. Длина рейки выбирается исходя из количества и ширины планируемых к установке коммутационных электроприборов.

DIN-рейка завоевала широкую популярность у электриков благодаря простоте подключения, легкости установки и демонтажа со щитка электроприборов. Для того чтобы установить автоматический выключатель на DIN-рейке потребуется всего несколько секунд. Нужно завести выключатель пазом за верхний выступ рейки и нажать на нижний край выключателя. Подпружиненная защелка на выключателе надежно зафиксирует его. На фотографии защелка выделена розовым цветом.

Для демонтажа изделия с DIN-рейки достаточно лезвие отвертки вставить в специальное ушко в нижней части изделия и отвести его в сторону. Защелка отойдет, и электроприбор можно будет снять.

Встречаются электроприборы, которые можно демонтировать без инструмента. Вот фотография схемы демонтажа электроприбора с креплением такой конструкции.

Для исключения самовольного перемещения электроприборов на DIN-рейке дополнительно устанавливают ограничители. DIN-рейка на щитке крепится непосредственно на его задней стенке с помощью винтов.

Подключение к автомату проводов

В этой главе давайте попробуем составить хит-парад ошибок, которые допускают неопытные электрики при подключении автоматов в щитке. Их не так много, но все оны важны для обеспечения надежной работы устройств и безопасности вашего дома.

Первая ошибка, наверное, самая распространенная – это попадание под контакт изоляции провода.

  1. Все прекрасно осведомлены, что перед подключением к контакту с провода нужно счистить изоляционный слой. После этого оголенный конец проводника погружается в клемму, и та затягивается до полной его фиксации. Все легко и просто, но, тем не менее, ошибки здесь допускаются постоянно.
  2. Если у вас в доме с новой проводкой внезапно пропало электричество или выгорел совершенно новый автомат, то причиной может стать банальное зажатие клеммой слоя изоляции. Такая ситуация приводит к существенному нагреву контакта, и есть риск оплавления изоляции самого автомата, что уже чревато пожаром. Почему так происходит? Дело в том, что изоляция будет препятствовать нормальному контакту металлов, растет сопротивление, что и вызывает нагрев. При неплотном касании постоянно возникает искрение, и большие нагрузки на цепь могут привести к появлению дугового разряда.

Вторая ошибка, когда мастера используют для подключения к одной клемме провода разного сечения.

Монтаж на din рейку

Приборы с возможностью установки на профиль DIN стандарта снабжены специальными пазами с пружинной защелкой. В отдельных случаях устройство достаточно завести одной стороной за монтажную панель рейки, а другой плотно прижать, чтобы обеспечить надежную фиксацию. Однако чаще для установки нужно дополнительно оттянуть язычок защелки узкой отверткой (подойдет обычная индикаторная для определения фазы). Таким же образом приборы снимают для ремонта, поверки или замены.

Удобной особенностью размещения электротехнических устройств на профиле является возможность их передвижения по ней. Чтобы вставить дополнительный блок, достаточно раздвинуть уже установленные или сдвинуть их на сторону. Усилие, прикладываемое при этом, будет не слишком значительным, но достаточным для того, чтобы обеспечить плотную посадку.

Для аккуратного и безопасного монтажа кабелей и проводов используют различные крепежные элементы: клипсы или хомуты. Самый простой, но популярный вариант — лавсановые затягивающиеся хомутики. Их заводят за саму рейку либо в ее перфорацию.

Для установки нестандартного оборудования применяют крепеж dk35a. Это своеобразные пластиковые переходники, легко сопрягаемые с профилем. С помощью резьбовых посадочных гнезд они устанавливаются на устройства любого типа.

При кажущейся простоте полезность и удобство использования din-рейки трудно переоценить. Она не просто упрощает сборку сложных устройств, блоки, созданные на ее основе, легко модифицируются, демонтируются с последующей сборкой для переноса на новое место. При этом для работы не требуется высокая квалификация.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

47.06%

27.45%

25.49%

Проголосовало: 51

Порядок монтажа модульной розетки

Выбор розетки на дин рейку должен быть продиктован в первую очередь, мощностью подключаемого к ней оборудования.

Для обслуживания небольшого электрического щитка будет достаточно изделия, номинальный ток которого составляет 6 или 10 А.

В том случае, если от распределительного устройства планируется запитывание мощных потребителей, например, во время выполнения строительных или ремонтных работ, то следует обратить внимание на более мощные модели таких изделий, имеющие номинальный ток не ниже 16 А. Установка модульного устройства чрезвычайно проста

Для его закрепления необходимо при помощи отвертки оттянуть подвижный элемент пластикового зажима, установить розетку на рейку и отпустить зажим. Ее фиксация сопровождается характерным щелчком, сигнализирующем о закреплении защелки. После установки розетки к ее клеммам подсоединяется фазный, нулевой и заземляющий провода

Установка модульного устройства чрезвычайно проста. Для его закрепления необходимо при помощи отвертки оттянуть подвижный элемент пластикового зажима, установить розетку на рейку и отпустить зажим. Ее фиксация сопровождается характерным щелчком, сигнализирующем о закреплении защелки. После установки розетки к ее клеммам подсоединяется фазный, нулевой и заземляющий провода.

Щитовая розетка является важной составляющей узловой части электропроводки ввиду того, что с ее помощью к данному устройству можно подключить какой-либо электрический прибор. Это очень удобно в случае проведения ремонтных работ или техобслуживания элементов электросети, размещенных в щитке

Многие распределительные приборы, установленные более 20 лет назад, щитовыми розетками не оснащены, что создает определенные сложности в процессе выполнения работ или диагностики электрооборудования.

Поэтому установка современных розеток на DIN-рейку имеет неоспоримые преимущества, а именно: форма ее контактной части обеспечивает прочный обхват и зажим вилки; срок эксплуатации составляет более 15 лет; благодаря изолированным присоединительным клеммам они просты в процессе монтажа.

Дин рейка, в свою очередь, представляет собой металлический профиль различной формы, предназначенный для крепления на нем модульных устройств. Профиль устройства напоминает форму рельса, поэтому оно получило дополнительное название – DIN-рельсы.

Нормативные документы

  • DIN 43880-1988 (Германия)
  • ГОСТ Р МЭК 60715-2003 (Россия).

Современное комплектное и распределительное оборудование отличается значительной компактностью. Щит с десятью автоматическими выключатели со счетчиком потребления электрической энергии, нулевой защитной и рабочей шинами занимает на стене участок площади не более одного квадратного метра, совершенно не портя при этом эстетическую составляющую интерьера.

Высокая компактность обеспечивается благодаря использованию модульной, то есть, унифицированной техники. Малогабаритные автоматы, устройства защитного отключения, реле, счетчики и пускатели, подобно деталям детского конструктора легко собираются в произвольном порядке.

Говоря о детском конструкторе, имеется ввиду, что унифицированная техника отличается не только компактностью, но и простотой монтажа. Сборка распределительного щита с модульными элементами не требует специального оборудования – достаточно иметь в своем арсенале несколько видов отверток. Основные затраты времени при монтаже связаны с маркировкой и соединением проводов, а не с установкой модулей.

Легкость установки стала возможно благодаря гениальном и простому изобретению немецкий инженеров – DIN-рейки.

Особенности схем подключения

Для подключения домов к электросети обычно используют самонесущие изолированные провода, отходящие от воздушных линий электропередач. Несмотря на преимущественные характеристики СИП, не рекомендуется их подключение и установка автоматов напрямую. Это объясняется тем, что в процессе длительной эксплуатации алюминиевые жилы начинают перегреваться. При этом происходит плавление изолирующего слоя, приводящее к возгоранию или неисправности АВ.

Во избежание подобных случаев используют специальные переходники, соединяющие медный и алюминиевый провода. Такая схема подключения автоматов обезопасит дальнейшее обслуживание электрощита и увеличит эксплуатационный период УЗО.

Исходя из вышеописанного, можно сказать, что монтаж автоматов не имеет особой сложности, поэтому его вполне можно осуществить самостоятельно. Главное не забывать основные правила подключения АВ: использовать проводники одинакового сечения, не ставить автомат на нулевую жилу и осуществлять подключение согласно ПУЭ. Также стоит учесть распространенные ошибки и соблюдать меры безопасности при работе с электрическим током.

Основное назначение

Электрощиток состоит из ряда модульных устройств (выключателей, автоматов, индикаторов, розеток т. п.), каждый из которых выполняет определенную функцию.

Щитовая розетка монтируется в электрический щиток для возможности подключения к нему любого электроприбора во время обслуживания и ремонта элементов распределительного устройства. Такую розетку часто используют для подключения потребителей электричества, расположенных близко к щитовой. Нередко во время контрольного осмотра оборудования подключают и переносные светильники.

Розетка на DIN-рейку устанавливается в зданиях различных предприятий и офисных помещениях крупных компаний для создания надежного электрического контакта с сетевой вилкой прибора любой мощности во время обустройства макетных павильонов, испытательных стендов и т. п.

Это интересно: Подрозетник для бетона

Как ласточки на проводе

Хорошая работа – всегда красивая работа, на результаты любо — дорого смотреть. Все чисто, аккуратно, на своем месте, хорошо структурировано и удобно обслуживается. Электрикам такого результата позволяет добиться DIN-рейка, изобретенная немцами, известными приверженцами системы и порядка. Это они придумали в электрических щитах, шкафах или установочных коробках не каждый выключатель, блок питания, защитное устройство и тому подобное устройство крепить поштучно, а вставлять их в гнезда заранее прикрепленной к стене установочной ленты. Навело их на такую мысль то обстоятельство, что нынешнее электротехническое оборудование компактное и модульное, ну как у всех электроприборов по принципу штепселя: стандартная вилка, подходящая идеально в гнездо розетки в любой квартире.

Профиль DIN-рейки слегка напоминает форму рельса, поэтому они имеют и второе название – DIN-рельсы. По сечению профиля различают три вида DIN-рейки: они напоминают буквы латинского алфавита, поэтому так и маркируются — Ω, G и С типа.

Для крепления различных элементов модульного оборудования в установочных коробках, электрических шкафах или щитах – УЗО, автоматических выключателей и пр. в поперечном сечении профиля имеются специальные губки.

Общее устройство реле напряжения

Конструкция этих приборов состоит из двух основных частей. Это электронное часть, контролирующее напряжение и силовая в виде разъединителя нагрузки. Обе детали помещены в общий корпус.

Электронная часть изготавливается на основе микропроцессора или обычного компаратора – операционного усилителя, сравнивающего сигналы прямого и инверсного входов. Микропроцессорный вариант позволяет более плавно регулировать верхний и нижний пороги срабатывания.

Основным показателем работы реле напряжения считается его быстродействие. В некоторых устройствах этот параметр может составлять всего лишь несколько десятков наносекунд. Порог срабатывания устанавливается с помощью потенциометра по шкале, имеющей специальную градуировку.

Однофазное реле напряжения отличается от стабилизатора своей основной функцией. Оно не выравнивает сетевое напряжение, а выполняет мгновенное отключение защищаемого участка в случае скачков напряжения в сторону увеличения или уменьшения. После того как напряжение в сети стабилизируется, участок автоматически вновь подключается к питанию. Повторное включение осуществляется с некоторой задержкой с помощью таймера, обеспечивая тем самым корректную работу электронной бытовой техники. Время задержки может быть отрегулировано и установлено в нужных пределах. Такие возможности прибора дают максимальный эффект при перекосах фаз, перегрузках, обрывах нейтрали и других аварийных ситуациях, происходящих с фазами.

Однофазное реле контроля обладает более компактными размерами по сравнению с любыми типами крупногабаритных стабилизаторов. Это позволяет устанавливать устройство непосредственно в щиток на DIN-рейку и быстро подключать необходимые провода. Стабилизатор же требует отдельного ящика, монтируемого возле щитка или врезки в действующую сеть при его установке внутри квартиры. По параметру быстродействия с реле напряжения могут сравниться лишь дорогие стабилизаторы симисторного типа. Кроме того, реле практически работают беззвучно, а стабилизаторы сильно шумят во время работы.

Конструкция и характеристики

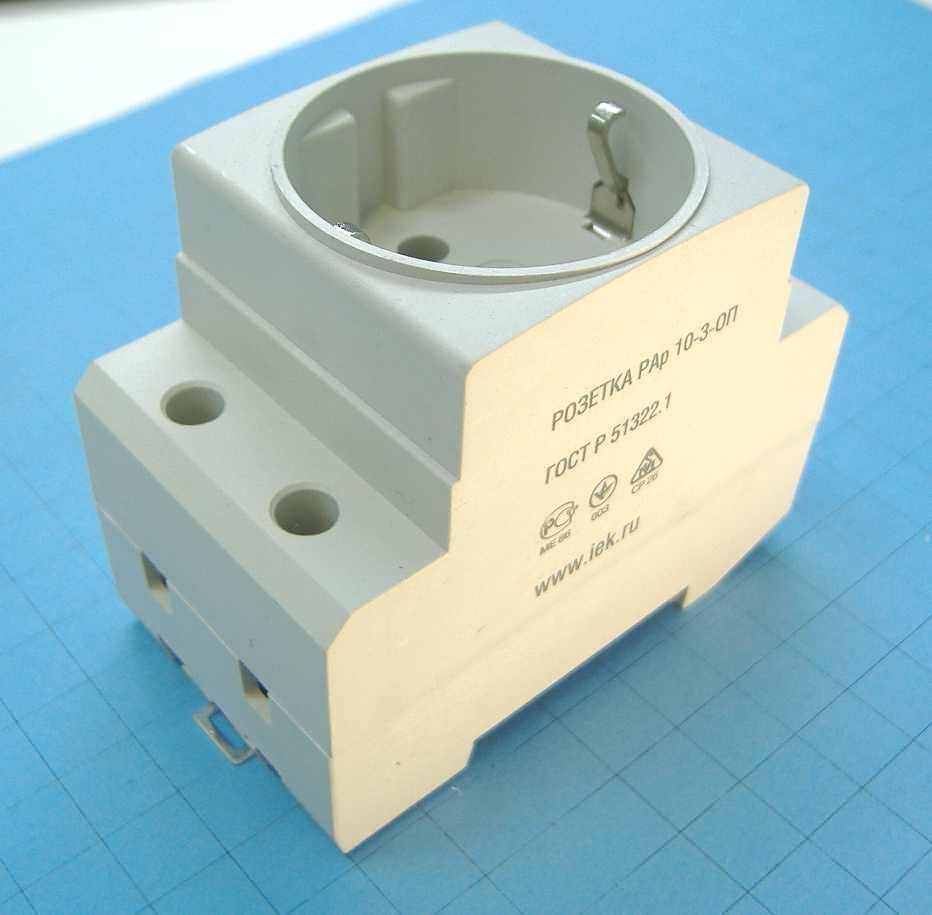

Особенность внутреннего устройства розеток щитовых на DIN-рейку — пластиковая защелка, благодаря которой устройство надежно крепится к дополнительному профилю — рейке.

Существует несколько разновидностей модульных розеток:

  1. Без заземления. Небольшого размера, шириной 17,5 мм, а значит, занимают в щитке место 1 стандартного модуля. Это их основное преимущество. Применяются для подключения электроприборов, не требующих заземления, незначительной мощности: паяльников, светильников и т. п. Номинальный ток 6А, 10А.
  2. С заземлением. Их ширина значительно больше незаземленных, составляет 2,5 модуля. Благодаря тому, что такие розетки обустроены заземляющими контактами, их применение распространяется на подключение приборов с металлическими составляющими, требующими заземления. Параметр тока составляет 10А и 6А.

Модульные розетки делят по степени защиты от таких вредных факторов, как влага и пыль. Значение указывается в буквенно-численном виде. К примеру, код IP44, где IP — уровень защищенности от проникновения инородных элементов любого размера в корпус устройства, а 44 — степень его влагозащиты.

Размеры модульных розеток установлены мировым стандартом и находятся в таком диапазоне:

  • длина (с заземлением): 44 мм, 18 мм;
  • высота (с заземлением или без): 45 мм;
  • расстояние между краями: 76 мм, 77 мм;
  • толщина: 64 мм, 66 мм.

Подключение проводов

Подключение щитовой розетки можно проводить до или после монтажа

Если выбран первый вариант, то необходимо обратить внимание на длину проводов: их длины должно хватать для проведения работ, связанных с подключением

Для выполнения подключения понадобятся зажимы для присоединения электропроводов.

Подсоединение проводов можно выполнять в любой последовательности, главное — не перепутать фазный и нулевой провод.

Провод, отвечающий за заземление, в зависимости от электрических схем может подключаться двумя способами: к корпусу щитового шкафа или специально предусмотренными отдельными зажимами.

Классификация защитных реле напряжения

Реле могут быть предназначены для всего дома и для одной розетки. Реле для всего дома (как на фото выше) — самые востребованные и всё чаще устанавливаются в новых домах, квартирах. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В зависимости от нагрузки есть приборы на 16А 30А 40А 60А 80А (у большинства производителей). Обычно в домах и квартирах достаточно 30А или 40А, что соответствует мощности примерно 6кВт и 8кВт.

Схема подключения реле напряжения довольно проста:

Если решитесь установить реле напряжения своими руками, имейте в виду, что схема везде будет практически одинаковой. Во всяком случае, ко всем приборам должна прилагаться инструкция по настройке и схема. Если таковых нет, данное реле не стоит покупать.

Материалы:

  • реле напряжения
  • небольшой отрезок провода. Желательно сечением 4 или 6 мм
  • DIN-рейка. Железная пластинка, на которой крепятся автоматы (смотри фото). Если у вас современный щиток, то рейка уже установлена. Можно обойтись и без неё, но тогда реле будет болтаться на проводах.
  • два самореза, чтоб закрепить дин-рейку

Разновидности DIN-реек

DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.

Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.

DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.

Рейки классифицируются на следующие разновидности:

  1. Тип рейки Ω. Это часто применяемая крепежная конструкция, в боковом разрезе напоминающая букву Ω. Многие модульные устройства, включая щитовые розетки, крепятся на рейку марки ТН 35, где 35 мм — ширина реечной полосы. Для крепления клемм применяют подобные рейки уменьшенных габаритных размеров.
  2. Тип рейки С. Изделия этой категории имеют С-образную форму. Нашли широкое применение для крепления электроустановочных изделий, предназначенных для соединения проводов (клеммных колодок).
  3. Тип рейки G. Профиль такого изделия внешне напоминает букву G. Основная область применения — крепление аппаратных зажимов.

Подключение розетки к щитку с заземлением

Уложенный в штробы кабель должен быть трёхжильным. Широко распространено применение кабелей семейства ВВГ (жилы из меди, изоляция жил и наружная оболочка из ПВХ, без брони), большинство из которых можно укладывать в штробу без дополнительной гофрозащиты. Модель ВВГ-п (плоская) популярна потребностью в штробе меньшей глубины.

Отключается подача электроэнергии в квартиру – переключатель на вводном автомате переводится в нижнее положение.

Если номиналы имеющихся в щитке автоматов не позволяют выполнить подключение к одному из них дополнительной розетки, на дин-рейку устанавливается ещё один автоматический выключатель (АВ) – одно- или двухполюсный.

Подключение розетки к однополюсному автомату

Через однополюсный АВ должна проходить одна линия — фазная, которую он и будет отключать при скачке параметров тока в ней. Жилы в кабелях имеют следующую цветовую маркировку изоляции:

Согласно ПУЭ, питание должно подключаться к неподвижному контакту предохранителя. В автоматическом выключателе неподвижный контакт – верхняя клемма, поэтому вход питания подключают к ней.

READ Билайн личный кабинет как подключить переадресацию

Жилы кабеля, подведённого для подключения к автомату, идентифицируют, после чего фазный проводник очищается от изоляции на отрезке приблизительно в 1 см от конца и вставляется между контактными пластинами АВ.

Затем на нужную длину зачищаются от изоляции два оставшихся кабельных провода, после чего жила заземления подключается к заземляющей шине щитка в мини-боксе, а нулевая — к «нулю» входа в квартиру.

Заключительные операции – в распределительной коробке одним из способов (клеммные колодки, сварка, пайка) соединяют между собой жилы одного цвета, после чего к кабелю из монтажной коробки подключают розетку, и устанавливают её в подрозетник.

Подключение розетки к двухполюсному автомату

Двухполюсный автомат контролирует ситуацию одновременно на двух линиях, и при скачке параметров тока на любой из них отключает питание на обоих. Такие АВ устанавливаются на линиях, по которым подаётся питание к какому-нибудь сложному оборудованию, например, работающему от выпрямителя.

Для подключения кабеля к двухполюсному автомату концы жил также зачищаются. Из трёх проводников выделяется заземляющий провод и подключается к свободной клемме шины заземления щитка, а две оставшиеся жилы подключаются к нижним клеммам автоматического выключателя с учётом его фазировки – к фазной клемме фаза, к нулевой – «ноль».

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник. Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами. Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Заключение

В заключение хочется дать несколько общих рекомендаций по сборке и монтажу распределительного щита в частном доме, квартире или на даче. Они помогут избежать распространенных ошибок, совершаемых при самостоятельной сборке электрощитового оборудования.

  1. Корпус для распределительного щита нужно приобретать немного большего размера, чем требуется для установки оборудования. Это позволить установить дополнительные приборы и модульные устройства, если в этом возникнет необходимость при увеличении количества обслуживаемых электроприборов. Лишнее пространство внутри щита никогда не помешает.
  2. Не стоит защищать группу электроприборов, имеющих различное назначение, одним-единственным УЗО или дифференциальным выключателем. Такая схема подключения, например, отключит компьютер при пробое фена в ванной комнате, что создаст определенные неудобства для потребителя. Лучше обеспечить зональную защиту по току — отдельно для ванной, кухни и так далее.
  3. Правила энергонадзора гласят, что нельзя устанавливать УЗО перед автоматом, оно должно быть размещено после него. Механическое УЗО лучше электронного, оно не вызывает ложных срабатываний и более надежное. Лучше всего устанавливать это устройство на каждую зону после автомата.
  4. При сборке электрощитов следует использовать дополнительные расходники, такие как колодки с отверстиями (по-другому шины) для объединения нулевых и заземляющих проводников. Размещать их следует по краям, чтобы не закрывать рабочую лицевую панель.

Монтаж и сборка распределительного щита в частном доме, квартире или на даче не требует оформления каких-либо разрешительных документов, но следует соблюдать общие правила электромонтажных работ.

Независимо от того, кто выполняет эти работы, вы лично или нанятый опытный электрик, необходимо руководствоваться соответствующими стандартами нормами ПЭУ (правила устройства электроустановок). если монтаж электрощита ведется в рамках первичного подключения дома, квартиры или дачи к сетям электроснабжения, то проверка правильности монтажа со стороны энергоснабжающей организации гарантировано!

К тому же следует учитывать, что МЧС, в лице пожарных инспекторов, может выписать предписание на устранение недостатков, в случае несоответствия электрощита нормам противопожарной безопасности.

Поэтому, если вы не уверены в своих силах, откажитесь от самостоятельной сборки распределительного щитка и пригласите профессионального электрика! Это позволит избежать не только конфликта с контролирующими структурами, но и более серьезных последствий: поражения человека электрическим током или пожара!
